Caractéristiques techniques	Système de douche Pfister Winter Park R89-SWND, finition en chrome, technologie de réduction de débit, compatible avec les chauffe-eau à gaz et électriques.
Utilisation	Installation murale, commande à levier unique pour un réglage facile de la température et du débit d'eau.
Maintenance et réparation	Nettoyage régulier recommandé avec des produits non abrasifs, vérification des joints d'étanchéité pour éviter les fuites.
Sécurité	Système de protection contre les brûlures, limiteur de température intégré pour éviter les températures excessives.
Informations générales	Garantie limitée de 10 ans, conformité aux normes de plomberie en vigueur, design moderne et épuré.

FOIRE AUX QUESTIONS - Winter Park R89-SWND Pfister

Comment installer le système de douche Pfister Winter Park R89-SWND ?

Pour installer le système de douche, suivez les instructions fournies dans le manuel d'installation. Assurez-vous d'avoir tous les outils nécessaires et de couper l'eau avant de commencer.

Que faire si l'eau ne s'écoule pas correctement ?

Vérifiez si le robinet est ouvert complètement et si le système de douche n'est pas obstrué par des dépôts de calcaire. Si nécessaire, nettoyez les aérateurs et les filtres.

Le système de douche fuit, que dois-je faire ?

Inspectez toutes les connexions et joints pour détecter d'éventuelles fuites. Serrez les écrous si nécessaire ou remplacez les joints usés.

Comment régler la température de l'eau ?

Le système est équipé d'un mélangeur thermostatique. Tournez le bouton de température pour ajuster la chaleur de l'eau selon vos préférences.

Le jet de la douche est faible, que faire ?

Vérifiez si le débit d'eau est suffisant dans votre maison. Si le problème persiste, nettoyez la douche et les filtres pour éliminer les obstructions.

Est-ce que le Pfister Winter Park R89-SWND est compatible avec les installations existantes ?

Ce système de douche est conçu pour s'adapter à la plupart des installations standards. Vérifiez les spécifications de votre plomberie avant l'achat.

Quel type de maintenance est nécessaire pour le système de douche ?

Il est recommandé de nettoyer régulièrement les têtes de douche et de vérifier les joints pour éviter les fuites. Un entretien annuel est conseillé.

Où puis-je trouver des pièces de rechange pour le Pfister Winter Park R89-SWND ?

Les pièces de rechange peuvent être achetées directement sur le site de Pfister ou chez des détaillants agréés. Consultez le manuel pour les numéros de pièce spécifiques.

Comment contacter le service client de Pfister ?

Vous pouvez contacter le service client de Pfister par téléphone ou via leur site web. Les informations de contact sont disponibles dans le manuel ou sur leur site.

MODE D'EMPLOI Winter Park R89-SWND Pfister

Aide personnelle, spécifications du produit et questions « pratico-pratiques » :

1-800-PFAUCET (732-8238)

Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d'installer l'appareil. Porter des lunettes de sécurité. Il faut installer l'appareil en respectant tous les codes de construction et de plomber le locaux et d'État. Appelez un professionnel si vous n'êtes pas certain de la façon d'installer cet appareil. Ce produit a été conçu pour être utilisé avec l'inverseur empilé Pfister® 015. Il ne fonctionnera avec aucune autre valve de produit. Vouillez consulter les instructions d'installation de la vanne avant d'installer ce produit.

Required Tools

Pièces dans la boîte

ABCDJEFGH

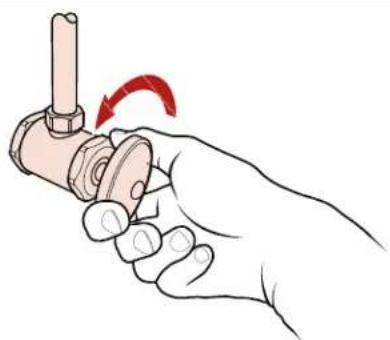

1 Turn Off Water Supply • Cierre el suministro de agua • Couper l'alimentation en eau

Repérez les entrées d'alimentation d'eau et fermez les robinets d'arrêt. Ils sont normalement trouvés près du compteur d'eau. Si vous remplacez un appareil existant, enlevez le vieil appareil et nettoyez soigneusement la surface de montage.

Préparez pour installer

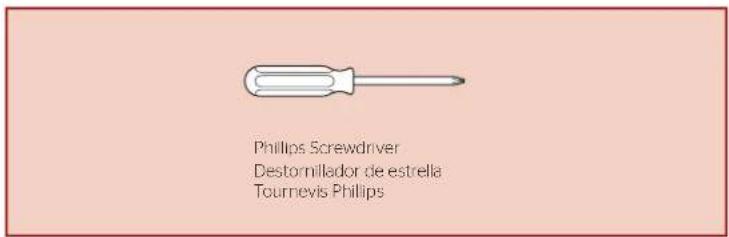

Phillips Screwdriver Destornillador de estrella Tournevis Phillips

Aucune pièce nécessaire pour cette étape

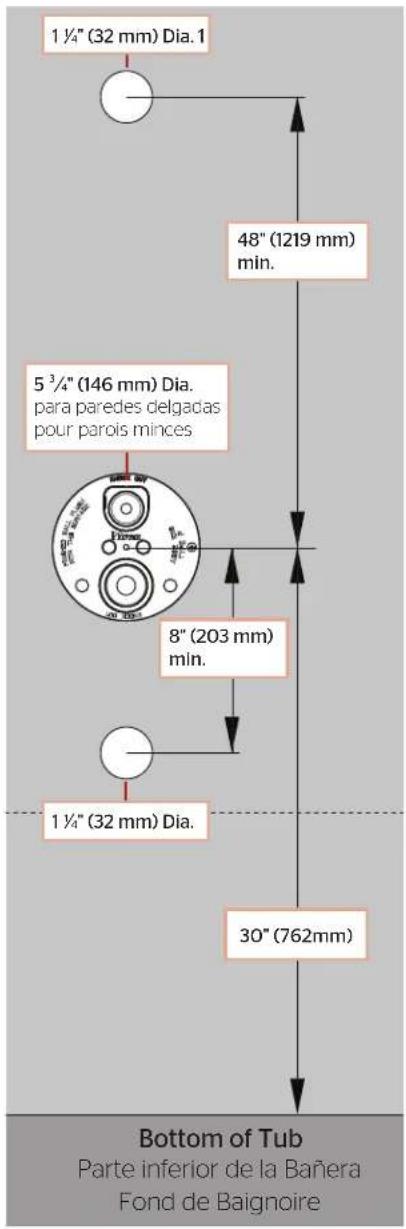

Tub and Shower Dimensions Dimensiones de la bañera y la ducha Dimensions baignoire et douche

1 ¼" (32 mm) Dia. 1 48" (1219 mm) min. 5 ¾" (146 mm) Dia. para paredes delgadas pour parois minces 8" (203 mm) min. 1 ¼" (32 mm) Dia. 30" (762mm) Bottom of Tub Parte inferior de la Bañera Fond de Baignoire

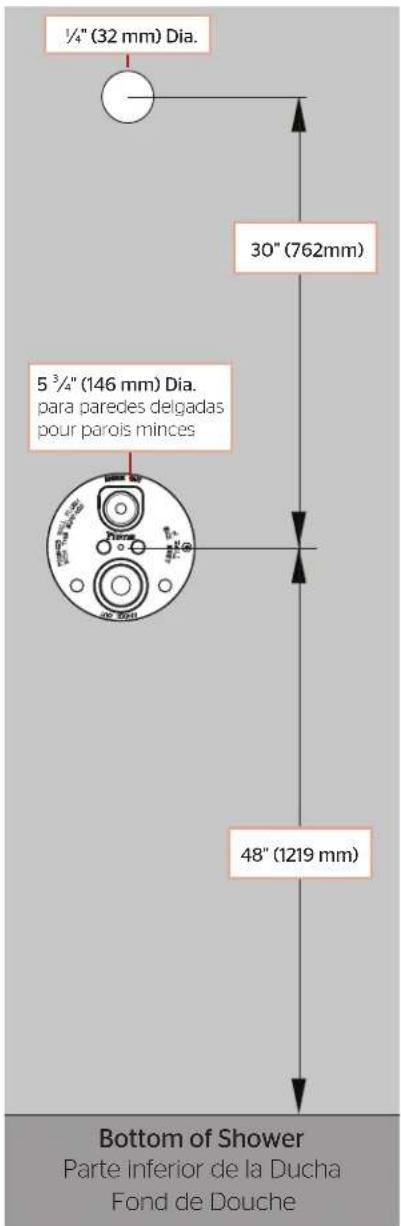

Shower Only Dimensions Dimensiones de la ducha solamente Dimensions de la douche seulement

1/4" (32 mm) Dia. 30" (762mm) 5 3/4" (146 mm) Dia. para paredes delgadas pour parois minces 48" (1219 mm) Bottom of Shower Parte inferior de la Ducha Fond de Douche

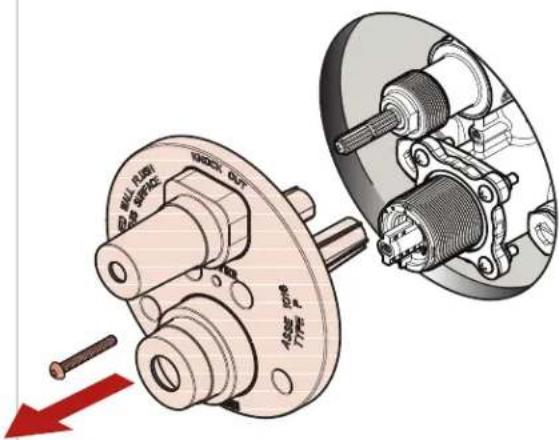

Plasterguard Options

Instalación en pared delgada Installation avec mur mince

!

Si votre mur est plus mince que 89mm, ne procédez pas à l'installation. Votre mur ne peut pas supporter cette vanne et pourrait entraîner des dommages potentiels.

Instalación en pared gruesa (98.4 mm) Installation avec mur épais (98.4 mm)

MILLI FLAME 500000000 400000000 770000000

Ouvrez l'eau et vidangez

Rétablissez l'alimentation en eau et vérifiez s'il y a des fuites.

6 Functions

Funciones

Fonctions

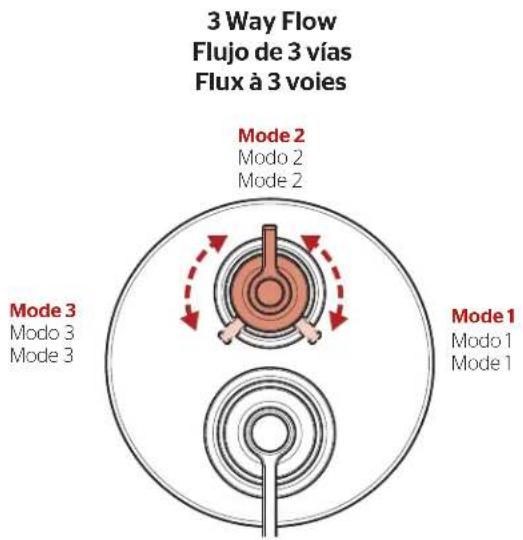

Small Handle Functions • Funciones de la manija pequeña • Fonctions de la poignée petite

3 Way Flow Flujo de 3 vías Flux à 3 voies Mode 2 Modo 2 Mode 2 Mode 3 Modo 3 Mode 3 Mode 1 Modo 1 Mode 1

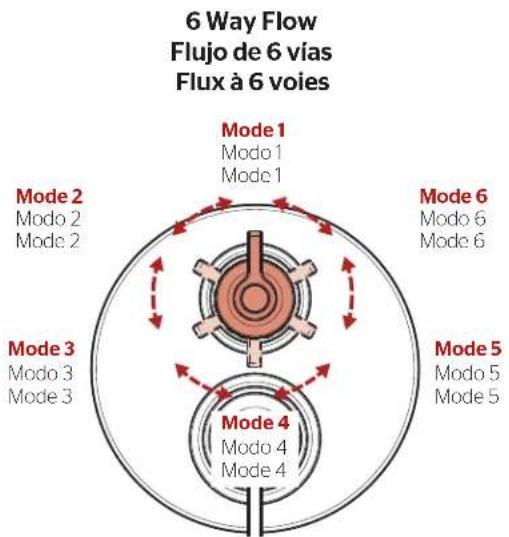


Long Handle Functions • Funciones de la manija larga • Fonctions de la longue poignée

Cold Exer

Hot

Caliente

Chaud

Pour aider à l'installation supplémentaires:

Pfister

FAUCETS

1-800-PFAUCET (732-8238)
