Caractéristiques techniques	Système de douche Pfister Tenet R89-TNTB, finition en nickel brossé, technologie de régulation de la température, jet de douche à plusieurs fonctions.
Utilisation	Conçu pour une installation murale, compatible avec les systèmes de plomberie standards, facile à utiliser avec des commandes intuitives.
Maintenance et réparation	Nettoyage régulier recommandé avec des produits non abrasifs, vérification périodique des joints et des connexions pour éviter les fuites.
Sécurité	Équipé d'un limiteur de température pour éviter les brûlures, conforme aux normes de sécurité en vigueur.
Informations générales	Garantie limitée du fabricant, disponibilité des pièces de rechange, design moderne et élégant adapté à divers styles de salle de bain.

FOIRE AUX QUESTIONS - Tenet R89-TNTB Pfister

Comment installer le système de douche Pfister Tenet R89-TNTB ?

Pour installer le système de douche Pfister Tenet R89-TNTB, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de couper l'eau avant de commencer et de disposer de tous les outils nécessaires, tels qu'une clé à molette et un tournevis.

Que faire si l'eau ne coule pas correctement ?

Si l'eau ne coule pas correctement, vérifiez d'abord si les vannes d'arrêt sont ouvertes. Ensuite, inspectez les filtres et les aérateurs pour vous assurer qu'ils ne sont pas obstrués. Si le problème persiste, consultez le manuel pour des étapes de dépannage supplémentaires.

Comment régler la température de l'eau ?

Pour régler la température de l'eau, tournez le bouton de température situé sur le robinet. Assurez-vous de tourner lentement pour éviter les changements brusques de température. Si le robinet est équipé d'une fonction de verrouillage, vérifiez que celle-ci n'est pas activée.

Le système fuit, que faire ?

Si vous constatez une fuite, commencez par vérifier les connexions de plomberie pour vous assurer qu'elles sont bien serrées. Inspectez également les joints d'étanchéité et remplacez-les si nécessaire. Pour des fuites internes, il peut être nécessaire de remplacer certaines pièces.

Comment nettoyer le système de douche Pfister Tenet R89-TNTB ?

Pour nettoyer le système de douche, utilisez un nettoyant doux et un chiffon non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces. Rincez bien après nettoyage pour éliminer tout résidu.

Où trouver des pièces de rechange pour le Pfister Tenet R89-TNTB ?

Les pièces de rechange peuvent être commandées directement sur le site Web de Pfister ou auprès de détaillants agréés. Assurez-vous d'avoir le modèle et le numéro de série à portée de main lors de la commande.

Le système de douche est-il garanti ?

Oui, le système de douche Pfister Tenet R89-TNTB est généralement couvert par une garantie limitée. Veuillez consulter le document de garantie fourni avec votre produit pour plus de détails sur la durée et les conditions.

Comment résoudre un problème de pression d'eau faible ?

Pour résoudre un problème de pression d'eau faible, vérifiez d'abord si d'autres appareils utilisent de l'eau en même temps. Assurez-vous également que les filtres et les aérateurs ne sont pas obstrués. Si le problème persiste, il pourrait être nécessaire de vérifier votre système de plomberie.

MODE D'EMPLOI Tenet R89-TNTB Pfister

Kit de garniture thermostatique

Quick Installation Guide

Guide d'Installation Rapide

Installation Support • Soporte de Instalación • Support d'Installation

Aide personnelle, spécifications du produit et questions « pratico-pratiques » :

1-800-PFAUCET (732-8238)

Vidéos d'installation disponibles

Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d'installer l'appareil. Porter des lunettes de sécurité. Il faut installer l'appareil en respectant tous les codes de construction et de plomberie locaux et d'État. Appelez un professionnel si vous n'êtes pas certain de la façon d'installer cet appareil. Cet appareil a été conçu pour être utilisé avec la vanne thermostatique Pfister® TX9. Il ne fonctionnera pas avec la valve d'un autre appareil. Veuillez lire les instructions d'installation de la vanne thermostatique TX9 avant d'installer ce produit.

Required Tools

Outils supplémentaires utiles

Flashlight

Linterna

Lampe-torche

Cloth

Paño de limpieza

Chiffon

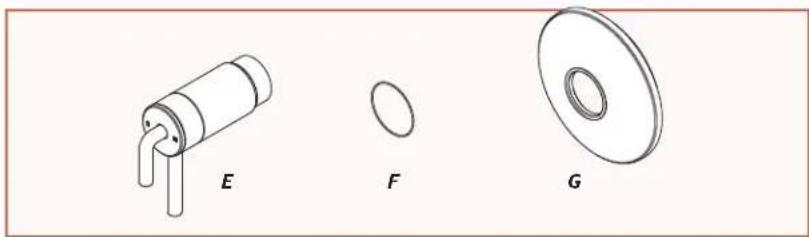

Parts in the Box

Piezas en la caja

Pieces dans la boîte

ABCD

F

G

3/32 Hex Wrench

Llave hexagonal de 3/32

Clé hexagonale de 3/32

5/32 Hex Wrench

Llave hexagonal de 5/32

Clé hexagonale de 5/32

*set screw is pre-installed • el tornillo de fijación está preinstalado • la vis de réglage est préinstallée

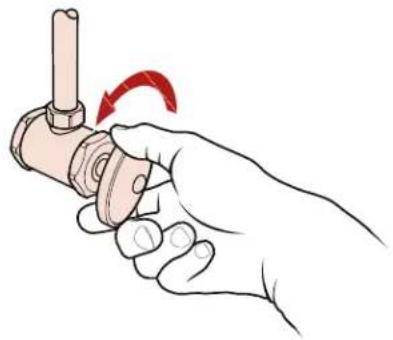

1 Turn Off Water Supply • Cierre el suministro de agua • Couper l'alimentation en eau

Repérez les entrées d'alimentation d'eau et fermez les robinets d'arrêt. Ils sont normalement trouvés près du compteur d'eau. Si vous remplacez un appareil existant, enlevez le vieil appareil et nettoyez soigneusement la surface de montage.

Préparez pour installer

Phillips Screwdriver Destornillador de estrella Tournevis Phillips

Aucune pièce nécessaire pour cette étape

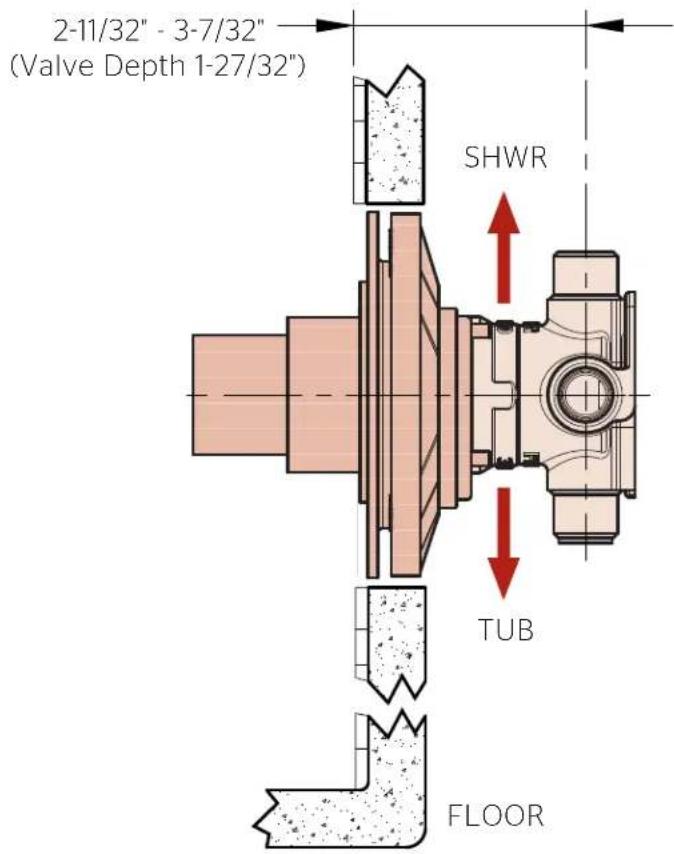

Reference • Referencia • Référence

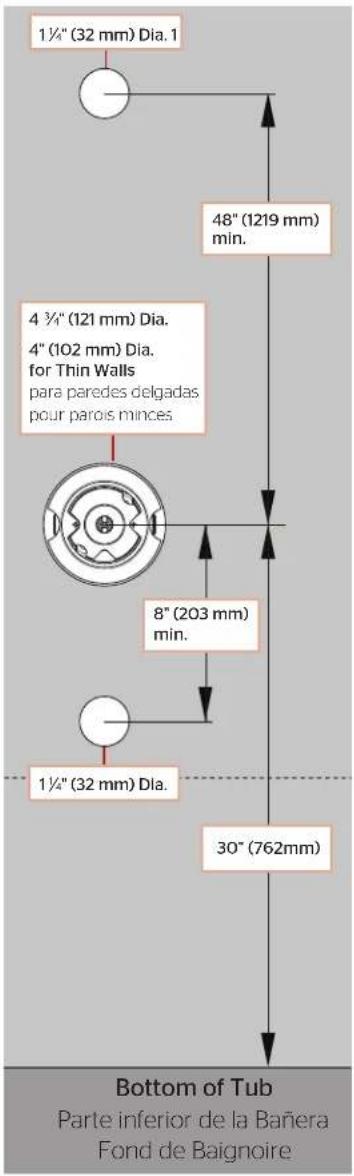

Tub and Shower Dimensions Dimensiones de la bariera y la ducha Dimensions baignoire et douche

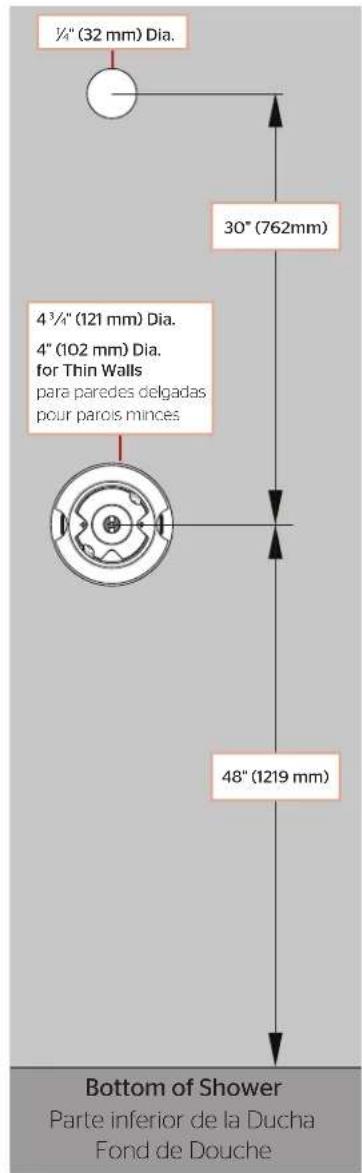

Shower Only Dimensions Dimensiones de la ducha solamente Dimensions de la douche seulement

1½" (32 mm) Dia. 1 48" (1219 mm) min. 4 ¾" (121 mm) Dia. 4" (102 mm) Dia. for Thin Walls para paredes delgadas pour parois minces. 8" (203 mm) min. 1¼" (32 mm) Dia. 30" (762mm) Bottom of Tub Parte inferior de la Bañera Fond de Baignoire

¼" (32 mm) Dia. 30" (762mm) 4 ¾" (121 mm) Dia. 4" (102 mm) Dia. for Thin Walls para paredes delgadas pour parois minces 48" (1219 mm) Bottom of Shower Parte inferior de la Ducha Fond de Douche

No Tools Required for This Step No se necesitan herramientas para este paso Aucun outil n'est nécessaire pour cette étape

Ouvrez l'eau et vidangez

5A

Turn on your water supply & check for any leaks.
Active el suministro de agua y revise si hay fugas.
Rétablissez l'alimentation en eau et vérifiez s'il y a des fuites.

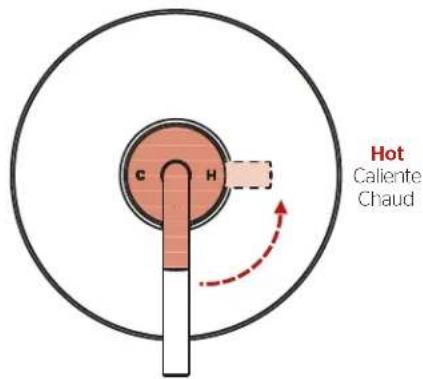

Small Handle Functions
Funciones de la manija pequeña • Fonctions de la poignée petite

Hot Callente Chaud

Cold
Fría Froid

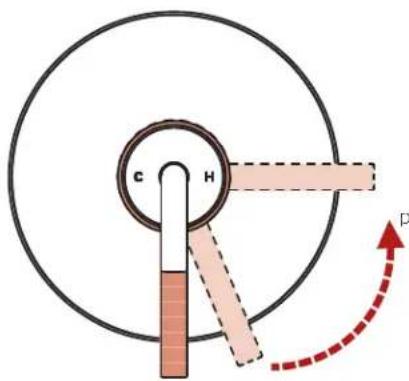

Long Handle Functions • Funciones de la manija larga • Fonctions de la longue poignée

C H p

Off
Apagado Éteindre
rociador de bajo volumen pulvérisateur à faible volume
rociador de alto volumen ulvérisateur à grand volume
Abierta para aumentar la intensidad del agua Ouverte pour augmenter l'intensité de l'eau

Low Volume Spray

Heavy Volume Spray

Pour les aides supplémentaires à l'installation:

Pfister

FAUCETS

1-800-PFAUCET (732-8238)

pfisterfaucets.com
