Havenridge R89-1HVBG - Système de douche Pfister - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Robinetterie en laiton, finition en nickel brossé, technologie de régulation de température.
Dimensions	Dimensions standard pour installation murale, compatible avec la plupart des systèmes de plomberie.
Utilisation	Conçu pour une utilisation dans les douches, avec un débit d'eau optimisé pour le confort.
Maintenance et réparation	Facile à démonter pour nettoyage et entretien, pièces de rechange disponibles.
Sécurité	Système de sécurité anti-brûlure, limite de température intégrée.
Informations générales	Garantie limitée du fabricant, installation recommandée par un professionnel.

FOIRE AUX QUESTIONS - Havenridge R89-1HVBG Pfister

Comment installer le système de douche Pfister Havenridge R89-1HVBG ?

Assurez-vous de suivre le manuel d'installation fourni. Commencez par couper l'eau, puis installez la robinetterie murale en suivant les instructions étape par étape. Il est recommandé d'utiliser un plombier professionnel si vous n'êtes pas à l'aise avec l'installation.

Que faire si la douche fuit ?

Vérifiez d'abord si les connexions sont bien serrées. Si la fuite persiste, il peut être nécessaire de remplacer le joint ou le robinet. Consultez le manuel pour des instructions sur le démontage et le remplacement des pièces.

Comment régler la température de l'eau ?

Le système de douche Pfister Havenridge est équipé d'un mélangeur. Tournez le robinet vers la gauche pour augmenter la température et vers la droite pour la diminuer. Assurez-vous que l'eau chaude est bien alimentée.

Y a-t-il des pièces de rechange disponibles pour ce modèle ?

Oui, des pièces de rechange sont disponibles. Vous pouvez les commander directement auprès de Pfister ou chez des revendeurs autorisés.

Comment nettoyer le système de douche sans l'endommager ?

Utilisez un nettoyant doux et un chiffon non abrasif pour nettoyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

Quelle est la garantie du produit Pfister Havenridge R89-1HVBG ?

Le produit est généralement couvert par une garantie à vie limitée. Consultez le certificat de garantie ou le site Web de Pfister pour plus de détails.

Le débit d'eau de la douche est trop faible, que faire ?

Vérifiez si le filtre de la douche est obstrué par des dépôts de calcaire. Nettoyez ou remplacez le filtre si nécessaire. Assurez-vous également que la pression d'eau de votre maison est adéquate.

Comment ajuster la hauteur de la douche ?

Pour ajuster la hauteur de la douche, consultez le manuel d'installation pour les instructions spécifiques. Cela implique généralement de dévisser la douchette et de la repositionner à la hauteur désirée.

MODE D'EMPLOI Havenridge R89-1HVBG Pfister

Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d'installer l'appareil. Porter des lunettes de sécurité. Il faut installer l'appareil en respectant tous les codes de construction et de plomberie locaux et d'Etat. Appeloz un professionnel si vous n'êtes pas certain de la façon d'installer cet appareil. Cet appareil a été conçu pour être utilisé avec la valve d'équilibrage de pression Pfister® OXB. Il ne fonctionnera pas avec la valve d'un autre appareil. Veuillez lire les instructions d'installation de la valve OXB avant d'installer ce produit.

Required Tools

Herramientas necesarias Outils nécessaires

Teflon Tape Cinta de teflon Ruban en teflon

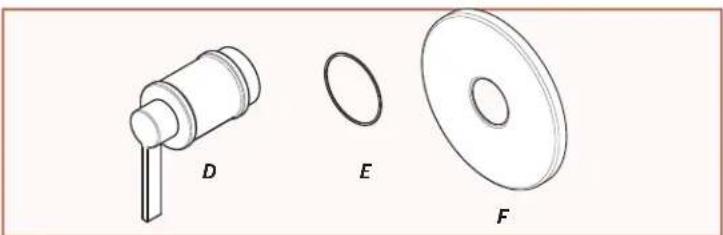

Piezas en la caja Pieces dans la boîte

FDE

H

L

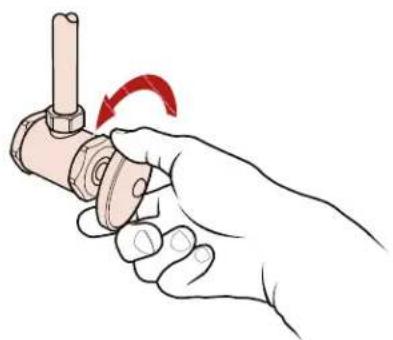

1 Turn Off Water Supply • Cierre el suministro de agua • Couper l'alimentation en eau

Repérez les entrées d'alimentation d'eau et fermez les robinets d'arrêt. Ils sont normalement trouvés près du compteur d'eau. Si vous remplacez un appareil existant, enlevez le vieil appareil et nettoyez soigneusement la surface de montage.

No se necesitan piezas para este paso Aucune pièce nécessaire pour cette étape

Reference • Referencia • Référence

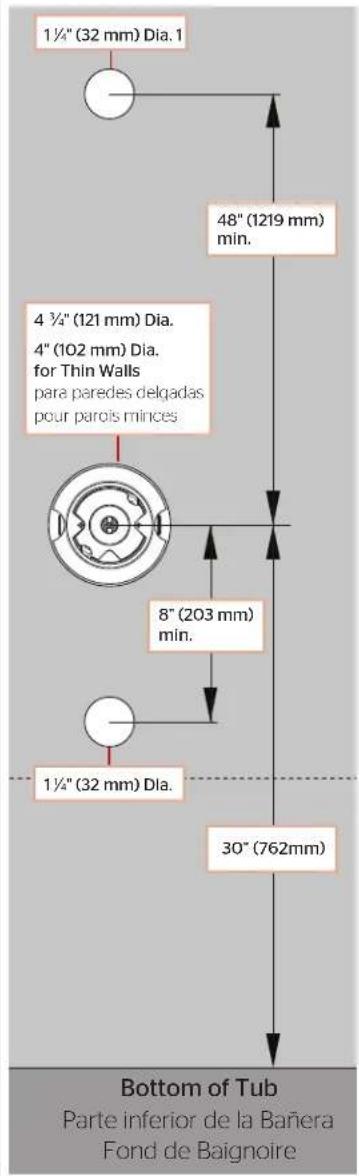

Tub and Shower Dimensions Dimensiones de la bañera y la ducha Dimensions baignoire et douche

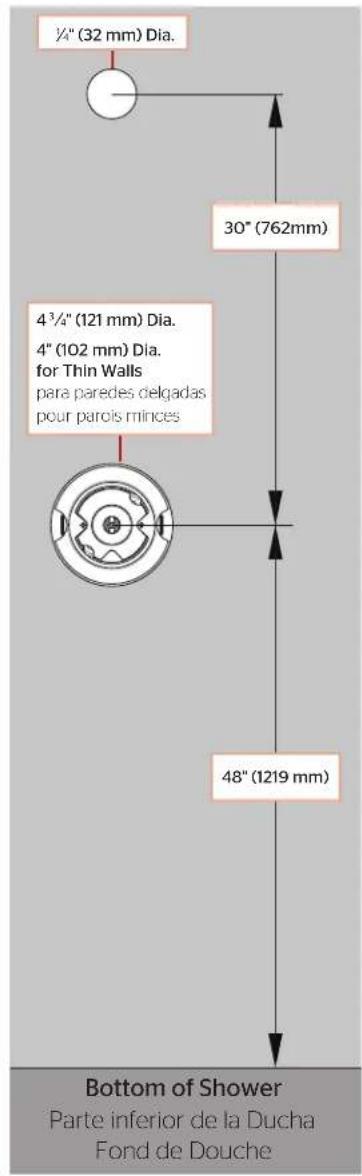

Shower Only Dimensions Dimensiones de la ducha solamente Dimensions de la douche seulement

1¼" (32 mm) Dia. 1 48" (1219 mm) min. 4 ¾" (121 mm) Dia. 4" (102 mm) Dia. for Thin Walls para paredes delgadas pour parois minces 8" (203 mm) min. 1¼" (32 mm) Dia. 30" (762mm) Bottom of Tub Parte inferior de la Bañera Fond de Baignoire

¼" (32 mm) Dia. 30" (762mm) 4³/⁴" (121 mm) Dia. 4" (102 mm) Dia. for Thin Walls para paredes delgadas pour parois minces 48" (1219 mm) Bottom of Shower Parte inferior de la Ducha Fond de Douche

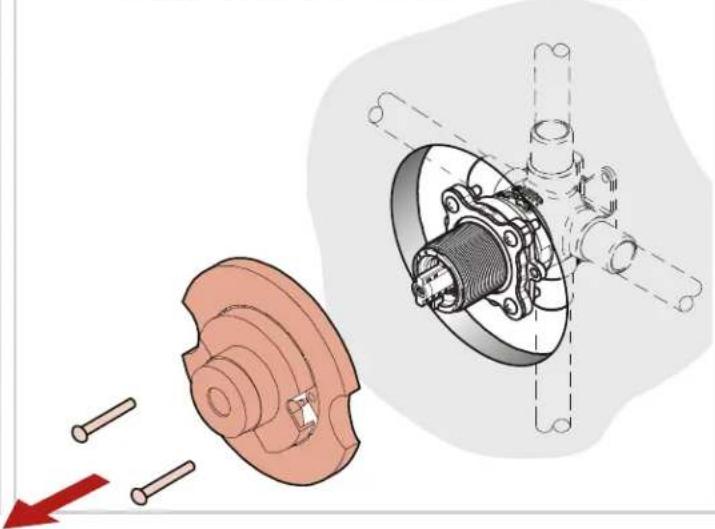

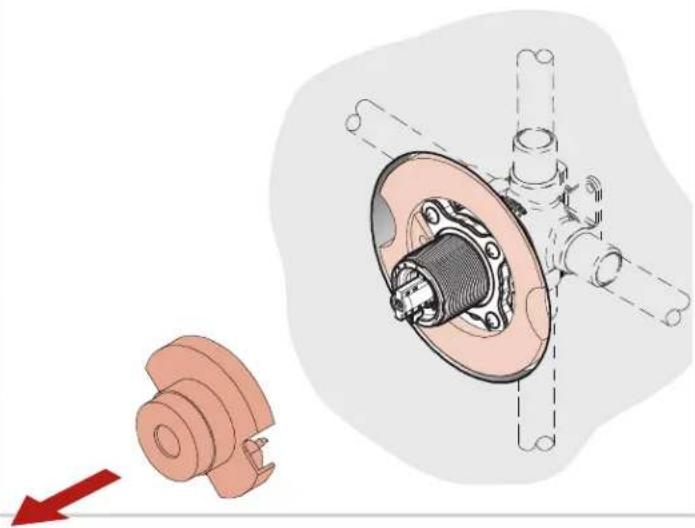

2A Thin Wall Installation (1 ^3/8 " Max) Instalación en pared delgada (35 mm) Installation avec mur mince (35 mm)

2A Thick Wall Installation (2 ^3/4 "Max) Instalación en pared gruesa (41 mm - 70 mm) Installation avec mur épais (41 mm - 70 mm)

No Tools Required for This Step No se necesitan herramientas para este paso Aucun outil n'est nécessaire pour cette étape

Ouvrez l'eau et vidangez

No Tools Required for This Step No se necesitan herramientas para este paso Aucun outil n'est nécessaire pour cette étape

L

6A

Rétablissez l'alimentation en eau et vérifiez s'il y a des fuites.

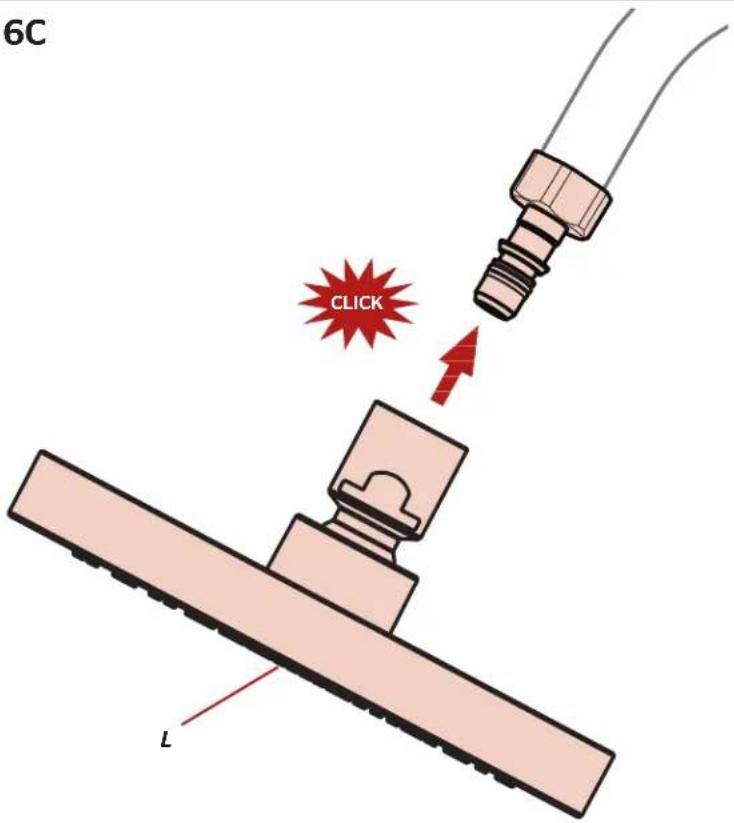

Shower Functions • Funciones de la ducha • Fonctions de la douche

Pendant que l'eau coule, appuyez sur le bouton pour activer la douche. Le bouton se réinitialise une fois l'eau coupée. Ne forcez pas la réinitialisation lorsque la douche est allumée.

Permettez à l'eau chaude et l'eau froide de couler au moins 15 secondes chacun.

Pour les aides supplémentaires à l'installation:

Pfister

FAUCETS

1-800-PFAUCET (732-8238)

pfisterfaucets.com
