Type de produit	Hotte murale
Marque	IKEA
Modèle	NILSBYN 106.023.69
Largeur	598 mm
Profondeur	450 mm
Hauteur totale en mode aspiration	800 - 1080 mm
Hauteur totale en mode recirculation	800 - 1200 mm
Poids	10,4 kg
Puissance totale	70 W
Éclairage	LED, 2 x 2,5 W
Classe d'efficacité énergétique	A+
Consommation annuelle d'énergie	16,0 kWh/an
Classe d'efficacité fluidodynamique	A
Classe d'efficacité lumineuse	A
Classe d'efficacité de filtration des graisses	B
Débit d'air maximal	450 m³/h
Niveau sonore à vitesse maximale	61 dB(A)
Hauteur minimale d'installation - plaque gaz	650 mm
Hauteur minimale d'installation - plaque électrique	550 mm
Filtre à graisse	Lavable au lave-vaisselle

FOIRE AUX QUESTIONS - NILSBYN 106.023.69 IKEA

Comment installer la hotte NILSBYN ?

Installez la hotte à au moins 650 mm d'une plaque à gaz ou 550 mm d'une plaque électrique. Fixez solidement au mur en respectant les instructions de perçage fournies.

Quelle est la hauteur minimale entre la hotte et la cuisinière ?

Pour une plaque à gaz : 650 mm ; pour une plaque électrique : 550 mm. Respectez ces distances pour une sécurité optimale.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse est lavable au lave-vaisselle ou à la main avec du détergent doux. Laissez-le sécher complètement avant de le remettre en place.

Comment remplacer l'ampoule LED ?

Les ampoules LED sont intégrées et ne peuvent pas être remplacées individuellement. Contactez le service après-vente IKEA en cas de défaut.

Quelle est la consommation électrique de la hotte ?

La puissance totale est de 70 W. La consommation annuelle d'énergie est de 16,0 kWh/an en utilisation normale.

La hotte peut-elle fonctionner en mode recirculation ?

Oui, la hotte NILSBYN est compatible avec le mode recirculation. Vous devez installer un kit de charbon actif (non fourni) pour filtrer les odeurs.

Comment régler les vitesses d'aspiration ?

Utilisez les touches du panneau de commande : touche A pour la première vitesse, appuyez sur A puis B pour la seconde, A puis C pour la troisième. L'éclairage s'active avec la touche D.

Quel est le niveau sonore à la vitesse maximale ?

Le niveau sonore atteint 61 dB(A) à la vitesse maximale, ce qui équivaut à une conversation normale.

Où trouver les pièces de rechange ?

Les pièces de rechange sont disponibles auprès d'IKEA. Contactez le service client ou consultez le site web pour commander filtres, ampoules ou autres composants.

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon humide avec un détergent doux. Évitez les produits abrasifs qui pourraient rayer la surface.

MODE D'EMPLOI NILSBYN 106.023.69 IKEA

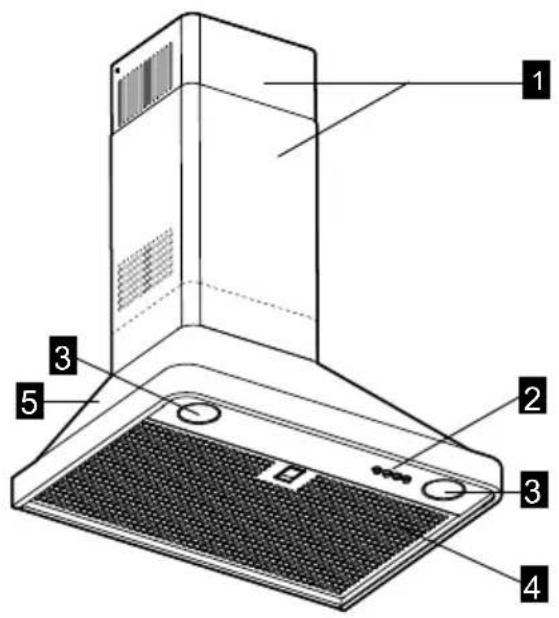

Description de l'appareil

1 Cheminées 2 Panneau de Commande 3 Lampe 4 Filtre à Graisse 5 Corps de Hotte

Panneau de commande

A Touche ON/OFF moteur/Touche première puissance d'aspiration

B Touche seconde puissance d'aspiration, A doit rester enfoncé. C Touche troisième puissance d'aspiration, A doit rester enfoncé. D Pour allumer la lumière, appuyer sur le bouton.

Données Techniques

Type d'Appareil Hotte Murale
Dimensions	Largeur mm 598
	Profondeur mm 450
	Hauteur totale en mode aspiration (min-max) mm 800-1080
	Hauteur totale en mode recirculation (min-max) mm 800-1200
Puissance totale W 70
Info lumières	Type LED
	Nombre & Puissance W 2 X 2,5W
	Douille		INAR MINILOCK
Hauteur minimale installation - plaque à gaz		mm 650
Hauteur minimale installation - plaque électrique		mm 550
Poids du produit : NILSBYN 20612711		Kg	10,4
Poids du produit : NILSBYN 10602369		Kg	10,4
Poids du produit : NILSBYN 40612710		Kg	10,4
Informations sur le produit conformément au règlement de la Commission (UE) n. 65/2014
Nom du fournisseur			IKEA
Code d'identification du modèle			NILSBYN 20612711NILSBYN 10602369NILSBYN 40612710
Consommation annuelle d'énergie - AEC		Kwh/a	16,0
Classe d'efficacité énergétique			A+
Efficacité fluidodynamique FDE		%	29,9
Classe d'efficacité fluidodynamique			A
Efficacité lumineuse LE		lux/W	36,1
Classe d'efficacité lumineuse		lux A
Efficacité de filtration des graisses - GFE		%	85,1
Classe d'efficacité de filtration des graisses			B
Débit d'air minimal (puissance normale)		m3/h	260
Débit d'air maximal (puissance normale)		m3/h	450
Réglage débit d'air mode intense/boost		m3/h	N/A
Puissance acoustique pondérée A des émissions de bruit à la vitesse minimale		Db(A) re 1pW	48
Puissance acoustique pondérée A des émissions de bruit à la vitesse maximale		Db(A) re 1pW	61
Puissance acoustique pondérée A des émissions de bruit en mode intense ou boost		Db(A) re 1pW	N/A
Consommation d'énergie en mode éteint-P0		W	0,49
Consommation d'énergie en mode stand-by-Ps		W	N/A
Informations sur le produit conformément au règlement de la Commission (UE) n. 66/2014
Facteur d'augmentation dans le temps- f			0,9
Indice d'efficacité énergétique - EEI			41,3
Débit d'air mesuré au point de rendement maximal-QBEP		m3/h	220
Pression d'air mesurée au point de rendement maximal-PBEP		Pa	186
Débit maximal d'air - Qmax		m3/h	450
Puissance électrique absorbée au point maximal de rendement - WBEP		W 38
Puissance nominale du système d'éclairage - WL		W	5,0
Éclairage moyen du système d'éclairage sur la surface de cuisson - Emiddle		lux	181
