Caractéristiques Techniques	Aspirateur SCHEPPACH UG 700, puissance moteur 700 W, capacité du réservoir 20 L, débit d'air 60 L/s.
Utilisation	Idéal pour le nettoyage des chantiers, aspiration des poussières fines et des débris, compatible avec divers accessoires.
Maintenance et Réparation	Vérifier régulièrement le filtre, nettoyer le réservoir après chaque utilisation, remplacer le filtre si nécessaire.
Sécurité	Équipé d'un système de protection contre la surchauffe, ne pas utiliser dans des environnements humides.
Informations Générales	Poids 8 kg, dimensions 40 x 40 x 60 cm, garantie 2 ans, accessoires inclus : tuyau d'aspiration, brosse, filtre.

FOIRE AUX QUESTIONS - ug 700 SCHEPPACH

Comment assembler l'aspirateur SCHEPPACH UG 700 ?

Suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer les tuyaux et les accessoires correctement pour éviter les fuites d'air.

Quel type de sac dois-je utiliser avec l'aspirateur SCHEPPACH UG 700 ?

Utilisez uniquement des sacs compatibles avec le modèle SCHEPPACH UG 700. Vérifiez le manuel pour les références spécifiques.

L'aspirateur SCHEPPACH UG 700 ne s'allume pas, que faire ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment nettoyer le filtre de l'aspirateur SCHEPPACH UG 700 ?

Retirez le filtre selon les instructions du manuel, puis rincez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

Quel est le niveau sonore de l'aspirateur SCHEPPACH UG 700 ?

Le niveau sonore est d'environ 75 dB, ce qui est standard pour un aspirateur de cette catégorie.

Est-ce que l'aspirateur SCHEPPACH UG 700 est adapté aux poils d'animaux ?

Oui, le SCHEPPACH UG 700 est conçu pour aspirer efficacement les poils d'animaux grâce à ses accessoires spécialisés.

Comment prolonger la durée de vie de l'aspirateur SCHEPPACH UG 700 ?

Veillez à nettoyer régulièrement le filtre et à remplacer le sac lorsque celui-ci est plein. Évitez d'aspirer des objets lourds ou des liquides.

Où puis-je acheter des pièces de rechange pour l'aspirateur SCHEPPACH UG 700 ?

Les pièces de rechange peuvent être achetées auprès de revendeurs agréés ou directement sur le site officiel de SCHEPPACH.

Quel est le poids de l'aspirateur SCHEPPACH UG 700 ?

L'aspirateur pèse environ 5 kg, ce qui le rend facile à manœuvrer.

L'aspirateur SCHEPPACH UG 700 peut-il aspirer des liquides ?

Non, cet aspirateur est conçu uniquement pour aspirer des matériaux secs. N'aspirez pas de liquides pour éviter d'endommager l'appareil.

MODE D'EMPLOI ug 700 SCHEPPACH

Pour les pays européens uniquement

Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.

Solo pour Pays EU

Nous vous souhaitons beaucoup de plaisir et de succès avec votre nouvelle machine SChEPPACH.

Remarque

Selon la loi en vigueur sur la responsabilité pour les produits, le fabricant n'est pas tenu responsable pour tous endommagements de cet appareil ou tous dommages résultant de l'exploitation de cet appareil, dans les cas suivants:

• Maniement incorrect, • Non-respect des instructions de service,
• Travaux de réparation réalisés par tiers, par du personnel qualifié non autorisé,
• Montage et remplacement de pièces de rechange n'étant pas des pièces d'origine, • Utilisation non conforme,
• Pannes de l'installation électrique en cas de non-respect des prescriptions électriques et des dispositions VDE 0100, DIN 57113 / VDE0113.

Nous vous conseillons

de lire le texte du guide d'utilisation, avant d'effectuer le montage et la mise en œuvre.

Lecture du mode d'emploi:

Lisez attentivement le mode d'emploi avant l'installation, la mise en service et la manipulation du compresseur.

Tension électrique dangereuse

Prudence ! Couper l'alimentation électrique avant chaque intervention sur le compresseur.

Danger du aux surfaces chaudes

Prudence ! Le compresseur comporte certaines pièces qui peuvent devenir extrêmement chaudes.

Danger dû à un démarrage subit

Prudence ! Le compresseur peut brusquement redémarrer après une coupure de courant.

Ce manuel d'utilisation, conçu pour faciliter votre prise de contact avec la machine, vous permettra d'en exploiter correctement toutes les possibilités. Les indications importantes qu'il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique, comment éviter les dangers, réduire les coûts de réparation et raccourcir les périodes d'indisponibilité, comment enfin augmenter la fiabilité et la durée de vie de la machine.

Outre les directives de sécurité figurant dans ce manuel, vous devrez observer les prescriptions réglant l'utilisation de la machine dans votre pays. Le manuel doit se trouver en permanence à proximité de la machine. Mettez-le dans une enveloppe plastique pour le protéger contre la saleté et l'humidité. Chaque personne utilisatrice en prendra connaissance avant le début de son travail et respectera scrupuleusement les instructions qui y sont données. Seules pourront travailler sur la machine les personnes instruites de son maniement et informées des dangers inhérents à celui-ci. L'âge minimum autorisé doit être respecté.

Outre les directives de sécurité contenues dans ce manuel et les prescriptions spécifiques à votre pays, vous observez les règles techniques généralement reconnues pour la conduite des machines à travailler le bois.

Cet appareil n'est pas destiné à être utilisé par des personnes (enfants inclus) ayant des capacités physiques, sensorielles ou mentales diminuées, ou manquant d'expérience et/ou de connaissance, sauf dans le cas où elles sont sous la surveillance d'une personne responsable de leur sécurité ou si elles reçoivent de cette personne des instructions sur la manière dont l'appareil doit être utilisé.

Les enfants doivent être surveillés, de manière à s'assurer qu'ils ne jouent pas avec l'appareil.

Conseils généraux

• Vérifier dès la livraison que aucune pièce n'ait été détériorée pendant le transport. En cas de réclamation, informer aussitôt le livreur.
• Nous ne pouvons tenir compte des réclamations ultérieures. • Vérifier que la livraison soit bien complète.
• Familiarisez-vous avec l'appareil avant la mise en œuvre par l'étude du guide d'utilisation.
• Pour les accessoires et les pièces standard, n'utiliser que des pièces d'origine SCHEPPACH. Vous les trouverez chez votre commerçant spécialisé SCHEPPACH.
• Lors de commandes, donnez nos numéros d'article, ainsi que le type et l'année de fabrication de l'appareil.

ug 700
Composition de la livraison:
	Châssis de base avec aspiration intégrée
	Tuyau d'aspiration ø 100 mm
	manchon d'assemblage ø 100
	Raccord pour le récipient à poussière, ø 100 mm
	cartouche de filtre
	sac de filtre
	3 colliers de serrage ø 100 mm
	mode d'emploi
Caractéristiques techniques
Dimensions D x H mm	785 x 590 x 575
Manchon d'aspiration, raccord ø mm	100
longueur du tuyau mm	2000
capacité m3/h	183
Différence de pression Pa	2500
Surface du filtre m2	1,2
Collecteur I	78,0
Poids kg	32
Force motrice:
moteur électrique	230 – 240V/50Hz
Puissance d'absorption P 1	1100 W
Puissance de débit P 2	660 W
vitesse de rotation du moteur 1/min	20000
Niveau de bruit en marche vide dB (A)	85

Réservé aux modifications techniques!

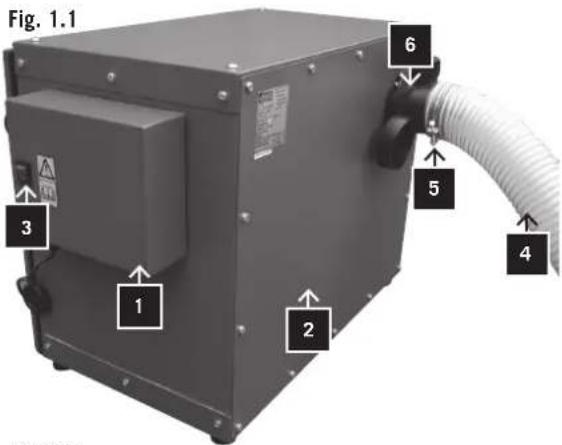

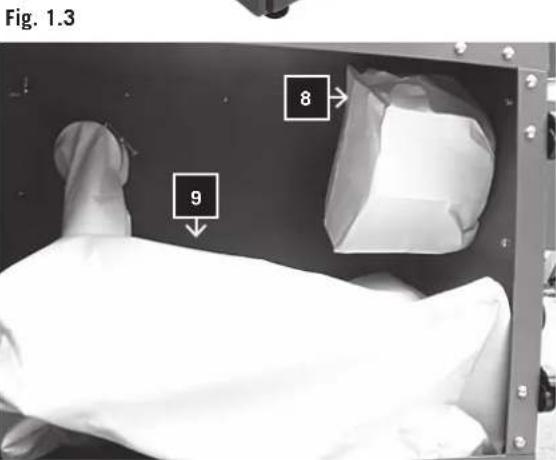

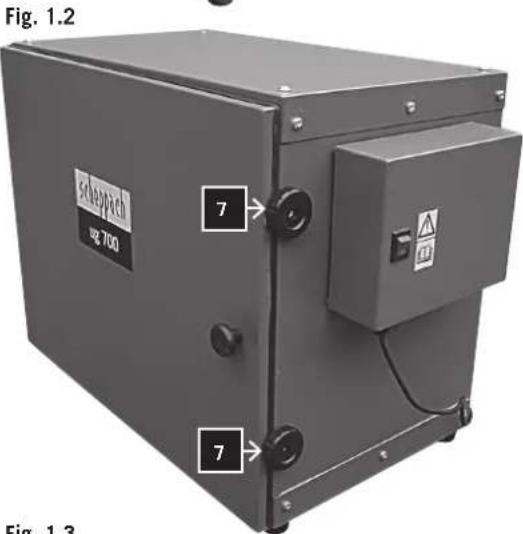

Équipement: fig. 1.1–1.3

1 Boîtier du moteur 2 collecteur de copeaux 3 interrupteur marche/arrêt 4 Tuyau d'aspiration 5 Colliers de serrage 6 Raccord ∅ 100 mm 7 Poignées de fermeture 8 Sac filtre 9 Récipient à poussière

Instructions générales

• Après le déballage, vérifier immédiatement toutes les pièces pour constater d'éventuels dommages survenus au cours du transport. En cas de contestation, l'entreprise de transport doit immédiatement être avertie. Toute réclamation faite ultérieurement est refusée. • Vérifier si la livraison est complète.
• Avant d'utiliser l'appareil, lire les instructions d'utilisation pour vous familiariser avec la machine.
• En ce qui concerne les accessoires, pièces d'usure et pièces de rechange, n'utiliser que des pièces d'origine. Vous pouvez obtenir les pièces de rechange auprès de votre concessionnaire SChEPPACH.
• Avec toute commande, veuillez indiquer notre numéro d'article ainsi que le type et l'année de construction de l'appareil.

Attention ! Cet appareil n'est conçu que pour l'utilisation dans des conditions sèches et non pas dans l'humidité. Cet appareil convient pour l'usage commercial.

Conseils de sécurité

• Transmettez ces conseils de sécurité à toute personne qui travaille avec la machine
• Tenez compte de tous les conseils de sécurité et des mises en garde contre le danger concernant la machine
• Veuillez ce que tous les conseils de sécurité et les mises en garde restent lisibles.
• Vérifiez les câbles d'alimentation secteur. N'utilisez pas de câbles défectueux.
• Posez la machine sur une surface solide et installez-la de façon stable.
• Protégez la machine de l'humidité.
• Ne pas laisser des enfants s'approcher de la machine branchée sur secteur.
• La personne utilisant la machine doit avoir au moins 18 ans.
• Les apprentis peuvent utiliser la machine uniquement sous surveillance et doivent avoir au moins 16 ans.
• Les installations, réparations et travaux d'entretien ne peuvent se faire que par du personnel qualifié.
• Tenez compte du sens de rotation du moteur. – voir : raccordement électrique.
• Éteignez la machine avant toute réparation. Retirez la fiche secteur.
• Les personnes ne connaissant pas la machine ne peuvent pas l'utiliser.
• Retirez la fiche secteur avant tout entretien et changement de filtre, de sac ou de tuyau.
• Dans les pièces où il y a un risque d'explosion, ne peuvent être utilisés que des «appareils antidéflagrants».
• N'utilisez que des pièces accessoire originales
• Vérifier le bon fonctionnement de l'appareil avant toute
• Vor jeder Inbetriebnahme Gerät auf einwandfreie Funktion überprüfen.
• Défaut : ne pas utiliser l'appareil à une température inférieure à -0°C. Risque de dommage à l'enveloppe.
• Beim Verlassen des Arbeitsplatzes den Motor ausschalten. Netzstecker ziehen.

• N'utilisez pas l'appareil quand il règne des températures de -0 C°. Le boîtier pourrait être endommagé.
• Éteignez le moteur et retirez la fiche secteur quand vous quittez le lieu de travail.
• Coupez tout apport d’énergie extérieure même pour le moindre déplacement de la machine. Connectez la machine au secteur de façon réglementaire avant toute réutilisation!

La machine répond à la directive sur les machines de la ce en vigueur.

• La machine a été construite selon les règles techniques et de sécurité. Il est malgré tout possible que l'utilisation de la machine représente un danger corporel ou mortel pour l'utilisateur ou pour un tiers. Il est possible que la machine elle-même ou d'autres valeurs matérielles soient endommagées.
• N'utilisez la machine que si elle est dans un parfait état technique. Utilisez-la de façon conforme aux normes de sécurité, étant conscient des dangers et en observant le mode d'emploi. (Faites) réparer dans les plus brefs délais tout dysfonctionnement, spécialement ceux pouvant nuire à la sécurité.
• L'aspiration de la poussière de bois et des copeaux n'est pas autorisée dans un milieu industriel.
• Contrôlez régulièrement si le filtre n'est pas endommagé. Échangez les filtres endommagés! Contrôlez régulièrement l'étanchéité du boîtier et les joints du filtre et du sac collecteur de copeaux.
• Pendant l'utilisation de la buse de nettoyage, veillez à ne pas aspirer de corps étrangers tels que des vis, des clous, des morceaux de plastique ou de bois.
• La machine doit être utilisée uniquement avec des pièces et des accessoires originaux du fabricant.
• L'aspiration de la poussière de bois et des copeaux n'est pas autorisée dans un milieu industriel. Cette indication est valable uniquement en Allemagne.
• Toute autre utilisation est considérée comme non conforme aux prescriptions. Le fabricant ne peut être tenu responsable de dommages résultant d'une telle utilisation, ce risque est entièrement à la charge de l'utilisateur.
• Les consignes de sécurité, de travail et d'entretien du fabricant, ainsi que les dimensions indiquées dans les caractéristiques techniques sont à respecter.
• Les consignes de prévention des accidents correspondantes ainsi que les consignes d'ordre générale touchant à la sécurité doivent être respectées. La machine ne peut être utilisée, entretenue ou réparée que par des personnes connaissant son fonctionnement et étant informées des dangers. Des modifications non autorisées de la machine excluent la responsabilité du fabricant concernant les dommages pouvant en découler.
• La machine doit être utilisée uniquement avec des accessoires originaux du fabricant.

La machine a été construite selon l'état de la technique et les règles techniques, de sécurité reconnues. Malgré tout, des risques résiduels peuvent survenir pendant le travail.

• La poussière ou les copeaux de bois représentent un risque pour la santé. Il est indispensable de porter un équipement de protection tels que des lunettes de protection et un masque anti-poussière.
• Une aspiration de la poussière est possible pendant la fermeture ou le changement du sac collecteur de poussière. Si les consignes de traitement de déchets ne sont pas respectées (p. ex. le port de masque anti-poussière P2) cela peut amener une aspiration de poussière.
• Le bruit représente un risque pour la santé. Pendant l'utilisation, le niveau sonore autorisé est dépassé. Il est indispensable de porter un équipement de protection tel qu'un protège-oreille.
• Risques dus au courant électrique si les lignes de courant électrique ne sont pas réglementaires.
• Des risques résiduels non apparents peuvent exister, malgré toutes les précautions prises.
• Les risques résiduels peuvent être minimisés si les «conseils de sécurité» et «l'utilisation conforme» ainsi que le mode d'emploi sont suivis.

Pour des raisons d'emballage, la machine n'est pas montée complètement.

Sortez l'unité d'aspiration de l'emballage. Ouvrez la sangle de fermeture et enlevez le boîtier.

Dans le boîtier se trouvent tous les accessoires de l'unité d'aspiration.

Sortez les accessoires et vérifiez s'ils sont complets.

1 cartouche de filtre 2 Sac filtre 3 Tuyau d'aspiration 4 3 colliers de serrage 5 Manchon d'assemblage ∅ 100 mm 6 Raccord

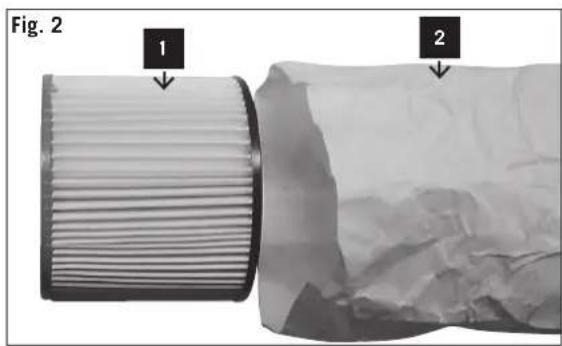

Montage de la cartouche de filtre avec le sac de filtre, fig. 2

Mettre la cartouche de filtre 1 dans le sac de filtre 2

Poussez l'excédant dans la cartouche de filtre

Fig. 4

Fig. 5

Fig. 4

Poser la cartouche filtrante avec sac filtre (8) sur le carter du moteur. Glisser le récipient à poussière (9) sur la tubulure d'aspiration et fixer avec un collier de serrage.

Montage du tuyau d'aspiration, fig. 5

Montez le tuyau d'aspiration C avec le collier de serrage D au manchon de tuyau du boîtier.

Montez l'autre bout du tuyau d'aspiration avec le collier de serrage au manchon d'assemblage E.

Maintenance

1. Débrancher la fiche d'alimentation ! 2. Ouvrir le récipient de copeaux 3. Enlever le récipient à poussière 4. Vider le récipient à poussière (ouvrir la fermeture éclair) 5. Raccorder le récipient à poussière 6. En cas de besoin, taper sur le sac filtre pour le vider 7. Fermer le récipient à copeaux

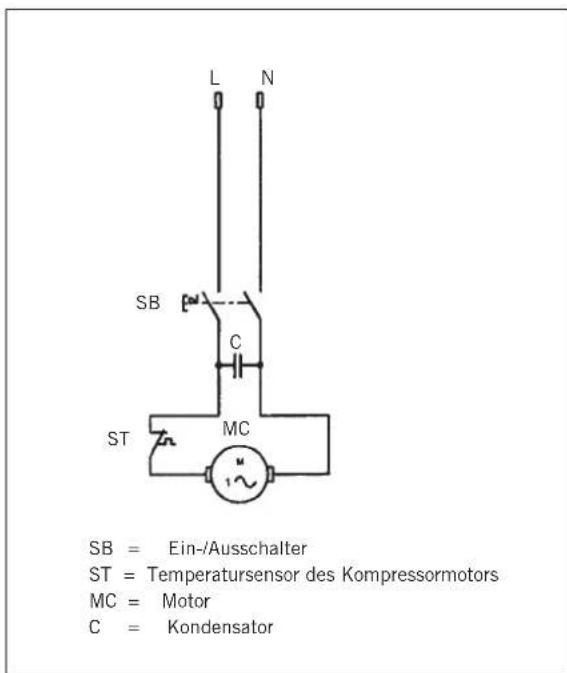

⚠️ Raccordement électrique

Les raccordements et les réparations électriques ne peuvent être faits que par un spécialiste en électricité.

Le moteur électrique est prêt à l'emploi. Le raccordement correspond aux normes VDE et DIN correspondantes.

Le raccordement au secteur du client ainsi que les câbles à rallonge utilisés doivent correspondre à ces normes.

Informations importantes

Câbles électriques défectueux

Les câbles électriques présentent souvent des défauts d'isolation

Causes:

• Marques de pression si les câbles sont passés par l'entrebâillement de fenêtres ou de portes.
• Coudes causés par une fixation ou une conduite non appropriée des câbles électriques.
• Coupures dues à l'écrasement des câbles
• Défauts d'isolation dus aux arrachements du câble de la prise murale.
• Fissures dues au vieillissement de l'isolation.

Contrôlez régulièrement si les câbles électriques ne sont pas endommagés. Veillez à ce que les câbles ne soient pas raccordés au secteur pendant le contrôle.

Les câbles électriques doivent correspondre aux normes VDE et DIN correspondantes. Utilisez uniquement des câbles portant le sigle H07-RN.

L'impression de la désignation du type sur le câble est obligatoire.

Moteur à courant alternatif

• La tension du réseau doit être de 230–240 V/50 Hz.
• Les câbles à rallonge doivent avoir un diamètre minimal de 1,0 millimètre carré
• Le raccordement au secteur est sécurisé par un fusible temporisé 16 A

Pour une demande de renseignement, veuillez indiquer les données suivantes :

• Fabricant du moteur • Type de courant du moteur
• Données de la plaque de type de la machine
• Données de la plaque de type de l'interrupteur

En cas de renvoi du moteur, renvoyez l'unité de propulsion complète avec l'interrupteur.

Des défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit à des redevances pour de tels défauts. Nous garantissons nos machines, dans la mesure où elles sont maniées correctement, pour la durée légale de garantie à compter de la remise dans ce sens que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable durant cette période pour des raisons de défaut de matériau ou de fabrication. Toutes pièces que nous ne fabriquons pas nous-mêmes ne

sont garanties que si nous possédons des droits à la garantie vis-à-vis des fournisseurs respectifs. Les frais pour la mise en place des nouvelles pièces sont à la charge de l'acheteur. Tous droits à rédhibition et toutes prétentions à diminutions ainsi que tous autres droits à l'indemnité sont exclus.
