DN-95104-1 - Injecteur réseau Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Injecteur PoE (Power over Ethernet)
Marque	Digitus
Modèle	DN-95104-1
Norme PoE	IEEE 802.3af/at/bt
Puissance de sortie PoE	60 W max
Tension d'entrée	CA 100-240 V, 50/60 Hz
Ports	1 port RJ45 entrée (10/100/1000 Mbps), 1 port RJ45 sortie (10/100/1000 Mbps)
Paires de données PoE	Paires 1/2(+), 3/6(-) et 4/5(+), 7/8(-)
Support réseau (câble)	10BASE-T: Cat. 3/5 (≤100 m), 100BASE-TX: Cat. 5/5e (≤100 m), 1000BASE-T: Cat. 5e/6 (≤100 m)
Dimensions (L x l x H)	112 x 46,5 x 31,6 mm
Poids	Environ 0,2 kg
Indicateur LED	PoE (vert) : allumé = alimentation active, éteint = non connecté
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-10 °C à 70 °C
Humidité de fonctionnement	5 % à 90 % HR sans condensation
Installation	Sur bureau ou murale (kit de fixation intégré)
Protection contre les surtensions	Mode différentiel ±1 kV, mode commun ±2 kV
Protection électrostatique	Contact ±4 kV, air ±8 kV
Matériaux et entretien	Boitier en métal/plastique résistant ; nettoyer avec un chiffon sec après débranchement
Sécurité	Débrancher avant nettoyage ; utiliser dans un endroit ventilé ; tension d'alimentation compatible
Certifications	CE
MTBF	> 50 000 heures

FOIRE AUX QUESTIONS - DN-95104-1 Digitus

Qu'est-ce qu'un injecteur PoE ?

Un injecteur PoE (Power over Ethernet) permet d'envoyer l'alimentation électrique et les données via un seul câble réseau RJ45. Il est idéal pour alimenter des appareils comme les caméras IP, points d'accès Wi-Fi ou téléphones IP sans nécessiter de prise électrique à proximité.

Comment installer l'injecteur Digitus DN-95104-1 ?

Branchez le câble réseau provenant du commutateur (switch) sur le port d'entrée (IN). Reliez le port de sortie (LAN PoE) à l'appareil PoE (caméra, etc.). Connectez le cordon d'alimentation fourni à l'injecteur et à une prise secteur. L'appareil s'allume automatiquement.

Quels appareils sont compatibles avec cet injecteur ?

Tous les appareils conformes aux normes IEEE 802.3af/at/bt (PoE, PoE+, PoE++) sont compatibles. Cela inclut la plupart des caméras IP, points d'accès, téléphones VoIP, etc.

Quelle est la puissance maximale délivrée ?

Cet injecteur fournit jusqu'à 60 W sur le port de sortie. Il peut alimenter des équipements plus gourmands comme des caméras motorisées ou des points d'accès professionnels.

Quelle est la longueur maximale du câble ?

La distance maximale entre l'injecteur et l'appareil alimenté est de 100 mètres (câble Ethernet catégorie 5e ou supérieure).

Que signifie le voyant LED vert ?

Le voyant PoE (vert) s'allume lorsque l'injecteur alimente correctement un appareil via le port de sortie. S'il est éteint, vérifiez les connexions ou l'alimentation.

Puis-je fixer l'injecteur au mur ?

Oui, le boîtier dispose de trous de fixation pour une installation murale. Utilisez deux vis adaptées et accrochez l'injecteur comme illustré dans le guide.

Quelles précautions de sécurité dois-je prendre ?

Débranchez toujours l'injecteur avant de le nettoyer. Ne l'utilisez pas à proximité d'eau ou dans un environnement humide. Assurez-vous que la tension du secteur correspond à celle indiquée (100-240 V). Ne placez pas l'appareil sur une surface instable.

Que faire si l'injecteur ne fonctionne pas ?

Vérifiez que le câble d'alimentation est bien branché et que la prise secteur fonctionne. Assurez-vous que l'appareil alimenté est compatible PoE. Testez avec un autre câble Ethernet. Si le voyant reste éteint, contactez le support.

Cet injecteur est-il conforme aux normes ?

Oui, il est certifié CE et respecte les normes IEEE 802.3af/at/bt. La déclaration de conformité peut être demandée à ASSMANN Electronic GmbH.

MODE D'EMPLOI DN-95104-1 Digitus

Guide d'installation rapide

DN-95104-1

1.1 Présentation du produit

L'injecteur PoE 60 W est entièrement conforme à la norme IEEE 802.3af/at/bt. Il peut fonctionner avec tous les PD (appareils alimentés) ou adaptateurs récepteurs PoE conformes à la norme IEEE 802.3af/at/bt afin d'étendre votre réseau là où il n'y a pas de ligne électrique ou de prise de courant, là où vous souhaitez installer des appareils tels que des points d'accès, des caméras IP ou des téléphones IP, etc.

1.2 Description de l'apparence

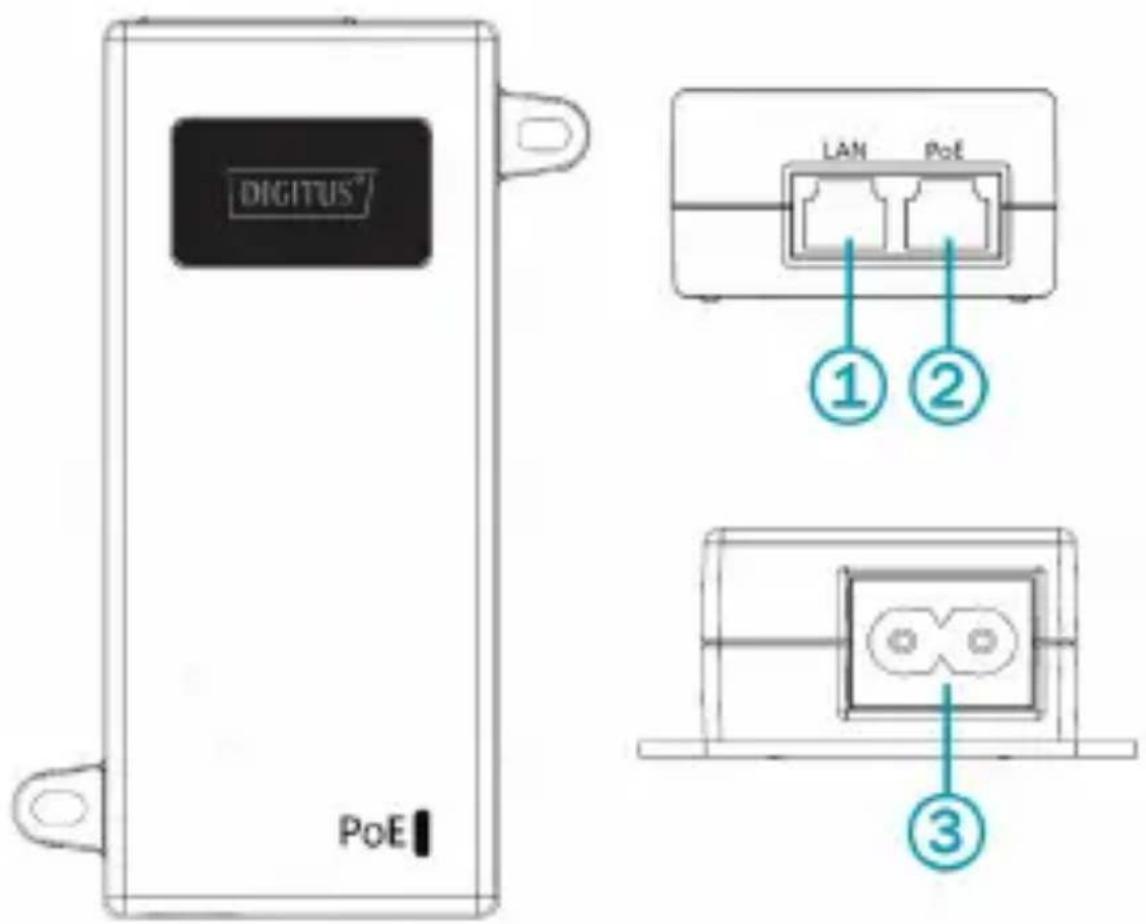

DIGITUS® PoE LAN PoE ① ② ③

Indicateur LED

LED	Couleur	Fonction
PoE	Vert	Éteint: Non connecté au port PoE.Allumé: Alimente l'appareil en électricité.

1. Port d'entrée de données
2. Port de sortie d'alimentation et de données PoE
3. Entrée d'alimentation CA

Dimensions de montage

2. Liste de colisage

Lorsque vous utilisez l'injecteur PoE pour la première fois, ouvrez délicatement le carton d'emballage. Le carton d'emballage doit contenir les éléments suivants:

• Injecteur PoE • Manuel d'utilisation • Cordon d'alimentation

3. Guide d'installation

Ce chapitre aide les utilisateurs à installer correctement et à utiliser en toute sécurité les injecteurs PoE.

3.1 Précautions d'installation

Cette partie décrit comment installer votre appareil et y effectuer les connexions. Veuillez suivre les instructions suivantes afin d'éviter toute installation incorrecte pouvant endommager l'appareil et compromettre la sécurité.

• Avant de nettoyer l'appareil, débranchez d'abord la fiche d'alimentation. Ne nettoyez pas l'appareil avec un chiffon humide ou un liquide.
• Ne placez pas l'appareil à proximité d'eau ou d'une zone humide. Évitez que de l'eau ou de l'humidité ne pénètre dans le châssis de l'appareil.
• Ne placez pas l'appareil sur un meuble ou un bureau instable. L'appareil pourrait être gravement endommagé en cas de chute. • Assurez-vous que la salle où se trouve l'équipement est correctement ventilée et que les ouvertures d'aération de l'appareil ne sont pas obstruées. • Assurez-vous que la tension de fonctionnement est identique à celle indiquée sur l'appareil.
• N'ouvrez pas le châssis lorsque l'interrupteur est en marche ou en présence de risques électriques afin d'éviter tout choc électrique.

3.2 Environnement d'installation

Avant l'installation, assurez-vous que l'environnement de travail est adapté, notamment en termes d'alimentation électrique, d'espace disponible, de proximité avec les autres équipements à connecter et

d'autres équipements en place. Veuillez vérifier les conditions d'installation suivantes :

• Assurez-vous de la stabilité de l'établi et d'une bonne mise à la terre. • Vérifiez si les câbles et les raccords nécessaires à l'installation sont disponibles, et vérifiez si le câble est en place conformément aux exigences de configuration raisonnables (pas plus de 100 m). - Exigences environnementales : la température de fonctionnement est comprise entre 0 °C et 40 °C et l'humidité de fonctionnement est comprise entre 5 % et 90 %.

Installation sur un bureau

- Placez soigneusement la machine à la verticale sur l'établi.

Installation murale

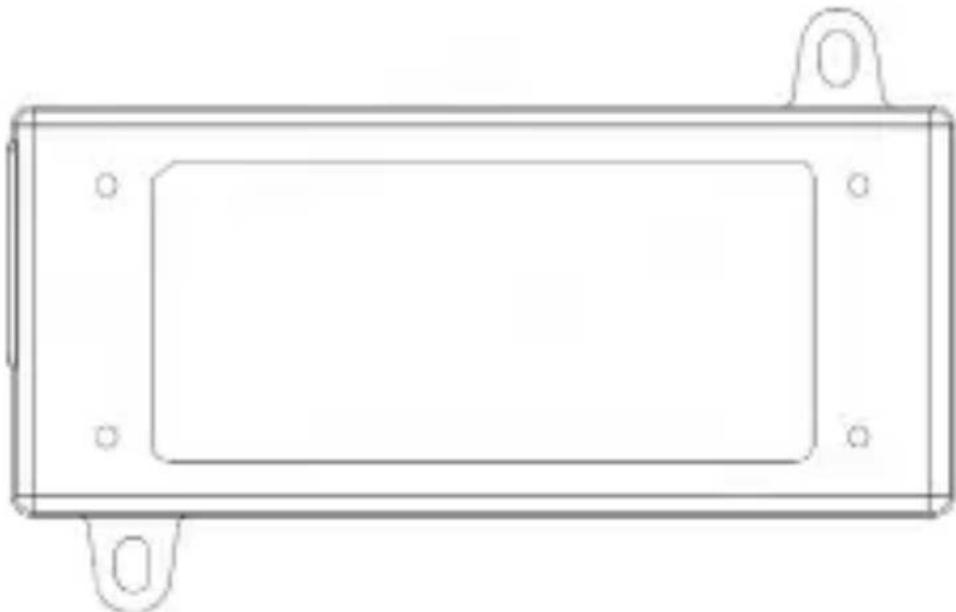

• Fixez deux vis au mur comme indiqué sur l'image. Alignez les deux trous fixes de la machine et accrochez solidement la machine aux vis.

Schéma d'installation murale

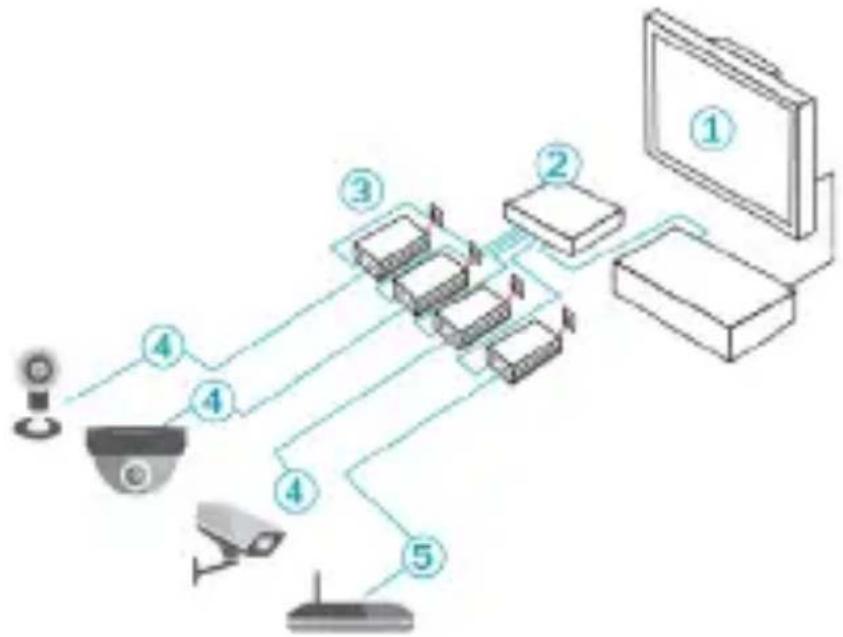

3.4 Illustration de l'application du dispositif d'alimentation électrique à mi-portée

1 Moniteur 2 Commutateur 3 Injecteur PoE 4 Caméra IP PoE 5 Sans fil PoE

3.5 Allumez l'appareil

Connectez l'injecteur PoE à la prise secteur à l'aide du câble d'alimentation fourni. Une fois l'injecteur PoE mis sous tension, il s'initialise automatiquement.

Remarque : avant de mettre l'appareil sous tension, assurez-vous que la tension d'alimentation correspond à celle indiquée sur l'injecteur PoE. Sinon, l'appareil sera endommagé.

4. Annexe: spécifications techniques

Modèle	Injecteur PoE 60 W
Port	SORTIE: 1 port RJ45 10/100/1000 MbpsIN: 1 port RJ45 10/100/1000 Mbps
Norme PoE	IEEE802.3af/at/bt
Support réseau (câble)	10BASE-T :Câble UTP catégorie 3, 5 (≤100 m)100BASE-TX :Câble UTP catégorie 5,5e (≤100 m)1000BASE-T:Câble UTP catégorie 5e, 6 (≤100 m)
Indicateur LED	PoE (vert)
PSE Alimentationsur RJ-45	Paires de données 1/2(+), 3/6(-)Paires de données 4/5(+), 7/8(-)
Puissance de sortiePoE	60 W max.
Tension d'entrée	CA 100-240 V 50/60 Hz
Dimensions (L*I*H)	112 × 46,5 × 31,6 mm
Installation	Installation sur bureau,Installation murale
Température defonctionnement	0 °C à 40 °C
Température destockage	-10 °C à 70 °C
Humidité defonctionnement	5 % à 90 % HR sans condensation
Humidité destockage	5 % à 90 % HR sans condensation
Protection contreles surtensions	Mode différentiel ±1 kV,Mode commun ±2 kV
Normeélectrostatique	Contact ±4 kV, air ±8 kV
MTBF	>50 000 heures

de conformité fait partie du contenu de l'envoi. Si la déclaration de conformité est manquante, vous pouvez la demander par courrier postal à l'adresse du fabricant mentionnée ci-dessous.

[e-mail]

Assmann Electronic GmbH

58513 Lüdenscheid

Allemagne

CE
