Marque	Silverstone
Modèle	Lucid 04
Type de produit	Boîtier d'unité centrale (PC)
Format carte mère supporté	ATX, Micro-ATX, Mini-ITX
Emplacements disques durs	2 x 3,5 pouces
Emplacements SSD	2 x 2,5 pouces
Hauteur maximale du refroidisseur CPU	179,5 mm
Longueur maximale de la carte graphique	359 mm
Largeur maximale de la carte graphique	185 mm
Profondeur maximale de l'alimentation	140 mm
Radiateur supérieur max	280 mm
Radiateur arrière max	120 mm
Matériau principal	Acier et verre trempé (panneau latéral)
Garantie	Selon conditions constructeur (voir notice)

FOIRE AUX QUESTIONS - Lucid 04 SILVERSTONE

Comment installer la carte mère dans le boîtier Lucid 04 ?

Utilisez les entretoises fournies pour fixer la carte mère sur le plateau. Suivez le schéma de montage : vissez la carte mère sur les entretoises correspondant à son format (ATX, Micro-ATX, Mini-ITX). Reportez-vous aux marquages du boîtier.

Quelles sont les dimensions maximales de la carte graphique supportées ?

La longueur maximale de la carte graphique est de 359 mm et la largeur maximale de 185 mm.

Comment installer un disque dur 3,5 pouces dans le cage à disques ?

Retirez le cage à disques situé sous le cache du bloc d'alimentation. Placez le disque dur 3,5 pouces à l'intérieur du cage, puis fixez-le avec des vis. Replacez le cage à l'emplacement souhaité (position 1 ou 2) et vissez-le.

Quel type d'alimentation puis-je utiliser avec le Lucid 04 ?

L'alimentation doit avoir une profondeur maximale de 140 mm. Insérez-la en orientant le ventilateur vers le bas ou vers le haut selon votre configuration.

Comment retirer le panneau latéral en verre ?

Pour retirer le panneau latéral, ne tirez pas sur le verre. Utilisez le clip de fixation prévu. Déclipsez-le et faites glisser le panneau vers l'arrière. Attention : le verre peut tomber si vous le tirez directement.

Quels radiateurs puis-je installer dans le boîtier ?

Vous pouvez installer un radiateur de 280 mm en haut et un radiateur de 120 mm à l'arrière. Les deux peuvent être installés simultanément.

Comment connecter les câbles d'E/S en façade ?

Branchez les câbles USB, audio et bouton power sur les connecteurs correspondants de la carte mère. Consultez le manuel de la carte mère pour l'emplacement exact.

Quelle est la hauteur maximale du refroidisseur CPU ?

La hauteur maximale du refroidisseur CPU est de 179,5 mm. Le refroidisseur peut dépasser du bord de la carte mère de 66 mm au maximum.

Comment installer un SSD 2,5 pouces ?

Placez le SSD sur le dessus du cage à disques (ou directement sur le plateau si prévu) et fixez-le avec des vis. Le cage à disques supporte à la fois les SSD 2,5 pouces et les HDD 3,5 pouces.

Que faire en cas de problème sous garantie ?

Contactez votre revendeur agréé SilverStone ou le support technique. Vous devez fournir une preuve d'achat (facture datée). Un numéro RMA sera nécessaire avant tout retour. Les frais d'expédition sont à votre charge.

MODE D'EMPLOI Lucid 04 SILVERSTONE

Fixation pour disque dur 2,5", carte mère

Montage pour HDD 2,5", carte mère

Fixation pour disque dur 3,5"

Fixation pour carte graphique et bloc d'alimentation électrique

Installer l'entretoise

Clip de fixation du panneau latéral

Entretoise pour carte mère

*S'applique uniquement aux trous de montage du plateau de

la carte mère les plus proches des supports de ventilateurs latéraux

Enlevez le panneau latéral

Lors du processus d'installation, ne tirez pas et ne retirez pas le verre du panneau avant afin d’éviter qu’il ne tombe.

Installez le bloc d'alimentation

Instale la FA

Installare la PSU

ติดตั้ง PSU

PSU

PSU 설치

Installez la carte mère

Installer la carte graphique

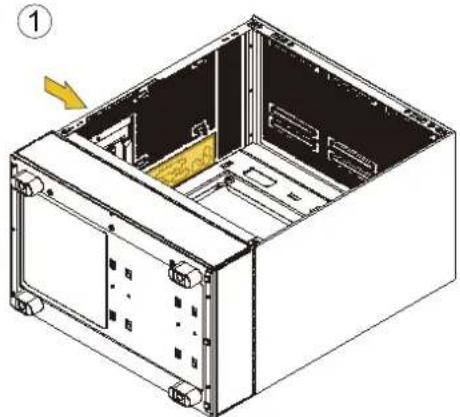

1. Retirez le cage à disques situé sous le cache du PSU.
2. Installez un SSD 2,5" ou un HDD 3,5" sur le dessus du cage à disques.
3. Installez un HDD 3,5" à l'intérieur du cage à disques.
4. Positionnez le cage à disques à l'emplacement souhaité (1 ou 2).
5. Fixez-le avec des vis.

Réfixez les panneaux latéraux pour terminer l'installation

Connectez les câbles d'E/S en façade

I/O

전면 I/O 케이블 연결

La limite de hauteur du refroidisseur de CPU est de 179,5 mm, le refroidisseur peut dépasser du bord de la carte mère de 66 mm.

Limitation de la carte graphique

La longueur limite de la carte graphique est de 359 mm

La largeur limite est de 185 mm

Limitation de la profondeur du bloc d'alimentation : 140mm

140mm

Distance entre le bord de la carte mère et le panneau latéral

Épaisseur maximale autorisée pour le radiateur et les ventilateurs au montage supérieur : 66 mm

1. Lors de l'installation du ventilateur du carénage de l'alimentation, mesurez et assurez-vous de la compatibilité entre le ventilateur et l'épaisseur de la carte graphique.
2. Lors de l'installation de ventilateurs latéraux, la longueur maximale prise en charge par la carte mère est de 225 mm.

Un radiateur de 280 mm peut être installé en haut, tandis qu'un radiateur de 120 mm peut être installé à l'arrière, les deux pouvant être installés simultanément.

Termes et conditions de la garantie

1. Les défauts des composants du produit ainsi que les dommages résultant d'une fabrication défectueuse sont couverts par cette garantie. Les défauts ou dommages associés aux conditions suivantes seront réparés ou remplacés sous l'autorité de SilverStone Technology. a. Utilisation conforme aux instructions fournies dans le manuel, sans mauvais usage, usage excessif ou toute autre forme d'utilisation inappropriée*. b. Dommages ne résultant pas d'une catastrophe naturelle (orage, incendie, tremblement de terre, inondations, sel, air, insectes, animaux, etc.) c. Produit non démonté, modifié ou réparé. Composants non démontés ou réparés. d. Etiquette/autocollants de garantie non retirés ou rompus. Les pertes ou dommages résultant de conditions autres que celles listées ci-dessus ne sont pas couverts par la garantie.
2. Dans le cadre de sa garantie, la responsabilité maximale de SilverStone Technology se limite à la valeur effective du produit (valeur dépréciée, hors frais de transport, de manutention et autres). SilverStone Technology n'est en aucun cas responsable des autres dommages ou pertes associés à l'utilisation du produit.
3. Dans le cadre de sa garantie, SilverStone Technology s'oblige à réparer ou à remplacer ses produits défectueux. En aucun cas SilverStone Technology ne pourra être tenu pour responsable des dommages liés à la vente, à l'achat ou à l'utilisation, y compris mais sans s'y limiter, toute perte de données, perte d'affaires, perte de profit, perte d'utilisation du produit, ou tout dommage direct ou indirect, prévisible ou non, basé ou non sur une violation de la garantie, du contrat ou d'une négligence, et ce même si SilverStone Technology avait été informé de la possibilité de tels dommages.
4. La garantie couvre exclusivement l'acquéreur d'origine pour l'achat effectué auprès de l'un des distributeurs et revendeurs SilverStone agréés; la garantie n'est pas transférable en cas de revente d'occasion.
5. Vous devez fournir la preuve d'achat ou la facture du produit en indiquant clairement la date d'achat afin de nous permettre de déterminer vos droits à la garantie.
6. Si un problème venait à survenir en cours de la période de garantie, veuillez contacter votre marchand/revendeur/distributeur SilverStone agréé, ou SilverStone. https://www.silverstonetek.com.

Veuillez noter que : (i) Vous devez fournir la preuve d'achat d'origine du produit grâce à un reçu détaillé et daté; (ii) Les frais d'expédition (ou tout frais de transport) du produit aux distributeurs agréés de SilverStone seront à votre charge. Les frais de retour (ou tout frais de transport) du produit à votre adresse seront à la charge des distributeurs agréés de SilverStone après la réparation du produit; (iii) Avant de nous envoyer le produit, vous devez obtenir un numéro d'autorisation de retour d'article (RMA) de la part de SilverStone. Les informations sur la mise à jour des termes et conditions de la garantie seront publiées sur le site officiel de SilverStone. Veuillez visiter le site https://www.silverstonetek.com pour les informations les plus récentes.

Informations additionnelles et contacts

SilverStone Technology Amérique du Nord peut réparer ou remplacer un produit défectueux par un produit réutilisé qui n'est pas neuf mais dont le bon fonctionnement a été testé. Le produit de remplacement sera couvert par la période de garantie restante, ou 30 jours, la période la plus longue étant retenue. Tous les dispositifs d'alimentation doivent être retournés au lieu d'achat si le retour se fait dans les 30 jours suivant l'achat; passé ce délai, le client devra requérir un numéro d'autorisation de retour d'article (RMA) auprès de SilverStone Technology aux États-Unis en téléchargeant le formulaire « USA RMA for end-users » (RMA USA pour les utilisateurs finaux) via le lien ci-dessous et en suivant les instructions. http://silverstonetek.com/contactus.php

Nos biens sont dotés de garanties ne pouvant être exclues par les lois australiennes sur la consommation. Vous avez droit à un remplacement ou à un remboursement en cas de défaillance majeure, ou à une compensation pour tout autre dommage ou perte raisonnablement prévisible. Vous avez également droit à la réparation ou au remplacement du produit si celui-ci se révèle d'une qualité non acceptable ou si la défaillance ne se révèle pas majeure. Veuillez vous reporter aux « Termes et conditions de la garantie » ci-dessus pour plus de détails sur la garantie.
