Boulevard LNFM48-CC - Éclairage Dals - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'éclairage	LED
Puissance	48 W
Tension d'alimentation	220-240 V
Flux lumineux	4000 lumens
Température de couleur	4000 K (lumière blanche neutre)
Durée de vie	Environ 30 000 heures
Dimensions	1200 x 300 x 50 mm
Poids	3,5 kg
Installation	Montage au plafond ou au mur
Utilisation recommandée	Intérieur, bureaux, commerces, espaces publics
Normes de sécurité	CE, RoHS
Garantie	2 ans

FOIRE AUX QUESTIONS - Boulevard LNFM48-CC Dals

Comment installer le Dals Boulevard LNFM48-CC ?

Pour installer le Dals Boulevard LNFM48-CC, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Quelle est la puissance maximale supportée par le Dals Boulevard LNFM48-CC ?

Le Dals Boulevard LNFM48-CC supporte une puissance maximale de 48 watts.

Comment changer l'ampoule du Dals Boulevard LNFM48-CC ?

Pour changer l'ampoule, dévissez l'ampoule usagée dans le sens inverse des aiguilles d'une montre et remplacez-la par une nouvelle ampoule compatible, en la vissant dans le sens des aiguilles d'une montre.

Le Dals Boulevard LNFM48-CC est-il étanche ?

Oui, le Dals Boulevard LNFM48-CC est classé IP65, ce qui signifie qu'il est résistant à l'eau et à la poussière, adapté pour une utilisation en extérieur.

Que faire si le Dals Boulevard LNFM48-CC ne s'allume pas ?

Si le produit ne s'allume pas, vérifiez d'abord que l'alimentation électrique est fonctionnelle. Ensuite, assurez-vous que l'ampoule est correctement installée et en bon état.

Quelle est la durée de vie des ampoules utilisées avec le Dals Boulevard LNFM48-CC ?

Les ampoules recommandées pour le Dals Boulevard LNFM48-CC ont une durée de vie moyenne de 25 000 heures, selon le type d'ampoule utilisée.

Y a-t-il une garantie pour le Dals Boulevard LNFM48-CC ?

Oui, le Dals Boulevard LNFM48-CC est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Veuillez consulter les conditions spécifiques dans le manuel.

Comment nettoyer le Dals Boulevard LNFM48-CC ?

Pour nettoyer le Dals Boulevard LNFM48-CC, utilisez un chiffon doux et humide. Évitez les nettoyants abrasifs ou corrosifs qui pourraient endommager le produit.

MODE D'EMPLOI Boulevard LNFM48-CC Dals

*Fonctionne avec la plupart des gradateurs. Voir le site web DALS pour la liste des gradateurs compatibles.

4 2x Ancrages à plâtre avec vis 2x Ancrages à plâtre avec vis

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, ainsi que les pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou par courriel à [e-mail].

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

INSTALLATION METHODS / MÉTHODES D'INSTALLATION

Octogonal box installation (See p.1-2) Installation pour boîte octogonale (Voir p.1-2) Direct installation (See p.3-4) Installation directe (Voir p.3-4) Installation of 2 or more fixtures (See p.5-8) Installation de 2 luminaires ou plus (Voir p.5-8)

Guide d'installation pour boîte octogonale

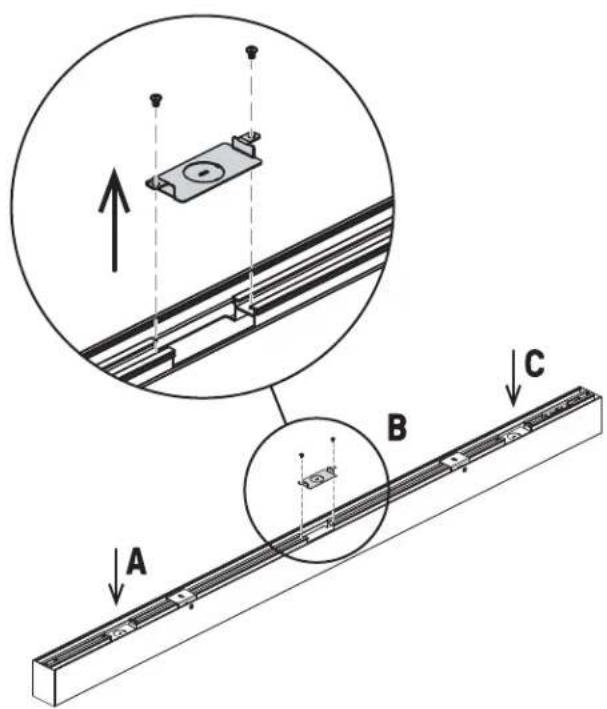

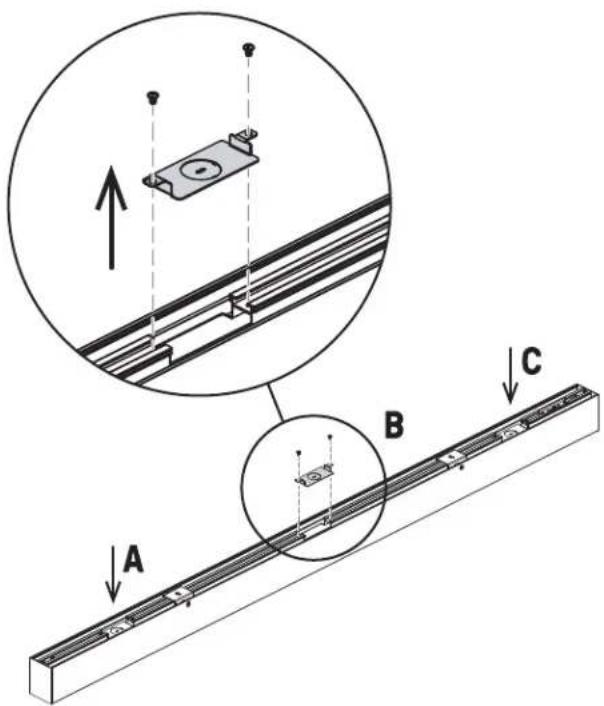

Le LNFM48 offre 3 emplacements où vous pouvez acheminer votre alimentation électrique. Sélectionner le point de connexion A, B ou C puis retirer la plaque appropriée pour votre installation.

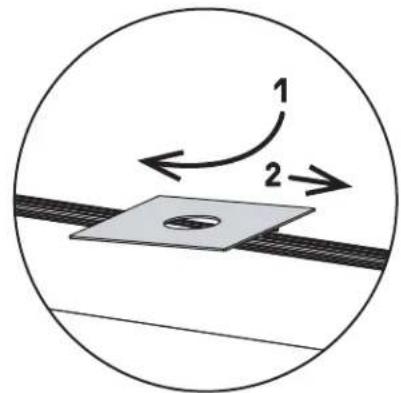

Au besoin, insérer la plaque pour couvrir la boîte octogonale au-dessus de votre point de connexion (A, B ou C). Glisser un côté sur le rail en l'inclinant légèrement (1) puis, une fois l'autre extrémité dégagée, reculer (2) pour sécuriser la plaque sur les deux sections du rail.

1 2

Passer tous les fils à travers l'ouverture du couver de boîte octogonale.

Marquer au plafond la position des 2 points de fixation à 24" (61 cm) de distance. (Voir le guide dimensionnel)

Préparer les fils d'alimentation. Installer et dégainer le fil du secteur de 6 po. (15 cm) et dénuder les fils de 5/8 po. (1,6 cm). Faire les connexions électriques.

Aligner les trous de montage du luminaire avec les supports de montage, puis visser pour fixer le luminaire à la surface.

Percer les trous sur les repères, puis pousser les ancrages dans le plâtre. Visser fermement les supports de montage.

Pour régler la température de couleur de la lumière, utiliser l'interrupteur CCT sur le luminaire pour basculer entre 2700K, 3000K, 3500K, 4000K et 5000K.

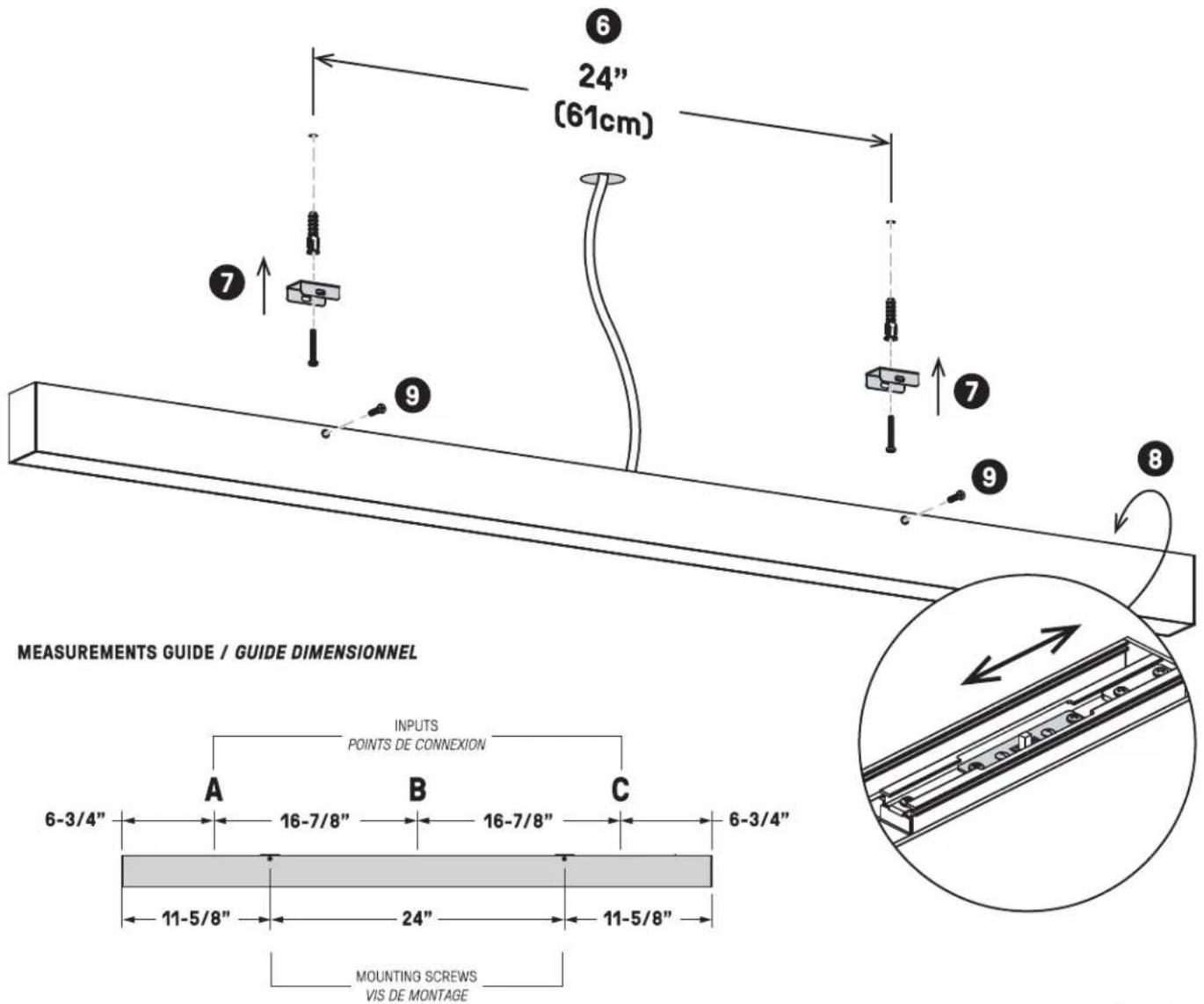

4 24" (61cm) Power source Source de courant Black wire Fil noir White wire Fil blanc Copper wire Fil de cuivre Black wire Fil noir White wire Fil blanc Green wire Fil vert 5 6 7 8 9 MEASUREMENTS GUIDE / GUIDE DIMENSIONNEL INPUTS POINTS DE CONNEXION A 16-7/8" B 16-7/8" C 6-3/4" 11-5/8" 24" 11-5/8" MOUNTING SCREWS VIS DE MONTAGE

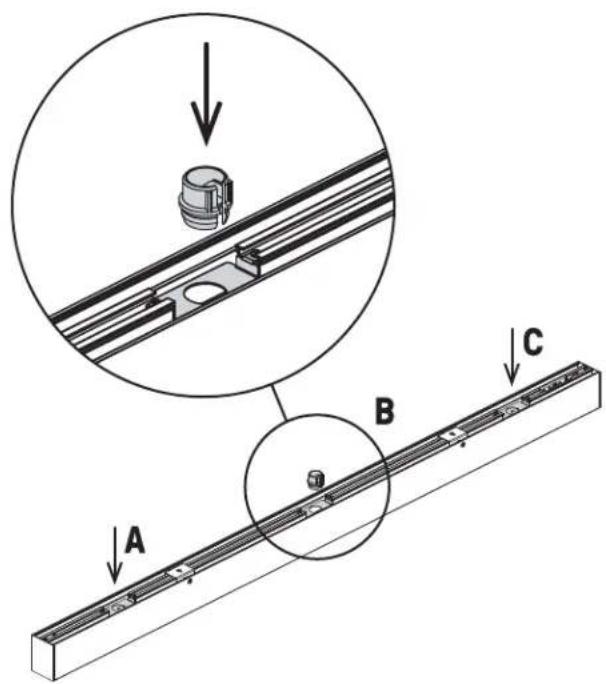

Le LNFM48 offre 3 emplacements où vous pouvez acheminer votre alimentation électrique. Sélectionner entre A, B ou C puis retirer la pastille appropriée pour votre installation à l'aide d'un tournevis à tête plate. Pousser le serre-fil dans l'ouverture.

Percer un trou dans le plafond et préparer les fils d'alimentation. Installer et dégainer le fil du secteur de 6 po. (15 cm) et dénuder les fils de 5/8 po. (1,6 cm).

Effectuer les connexions (voir détails de connexion).

Dévisser la plaque pour accéder aux fils.

Enfouir tous les fils à l'intérieur du luminaire, puis visser la plaque.

Marquer au plafond la position des 2 points de fixation à 24" (61 cm) de distance. (Voir le guide dimensionnel)

Percer les trous sur les repères, puis pousser les ancrages dans le plâtre. Visser fermement les supports de montage.

Pour régler la température de couleur de la lumière, utiliser l'interrupteur CCT sur le luminaire pour basculer entre 2700K, 3000K, 3500K, 4000K et 5000K.

Aligner les trous de montage du luminaire avec les supports de montage, puis visser pour fixer le luminaire au plafond.

* Un maximum de 15 luminaires peuvent être interconnectés.

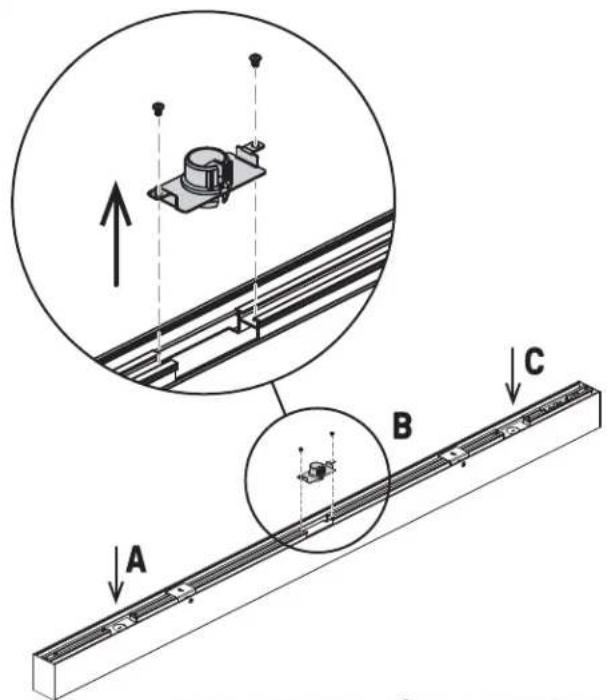

Le LNFM48 offre 3 emplacements où vous pouvez acheminer votre alimentation électrique. Sélectionner le point de connexion A, B ou C puis retirer la plaque appropriée pour votre installation.

Retirer la lentille pour accéder aux vis de fixation de l'embout.

Insérer la plaque pour couvrir la boîte de boîte octogonale au-dessus de votre point de connexion (A, B ou C). Glisser un côté sur le rail en l'inclinant légèrement (1) puis, une fois l'autre extrémité dégagée, reculer (2) pour sécuriser la plaque sur les deux sections du rail.

1 2

Passer tous les fils à travers l'ouverture du couvercle de boîte octogonale.

Marquer au plafond la position des 2 points de fixation. (Voir le guide dimensionnel)

Percer les trous sur les repères, puis pousser les ancrages dans le plâtre. Visser fermement les supports de montage.

Pour régler la température de couleur de la lumière, utiliser l'interrupteur CCT sur le luminaire pour basculer entre 2700K, 3000K, 3500K, 4000K et 5000K.

Effectuer les connexions.

Source de courant

Black wire Fil noir White wire Fil blanc Copper wire Fil de cuivre Black wire Fil noir White wire Fil blanc Green wire Fil vert

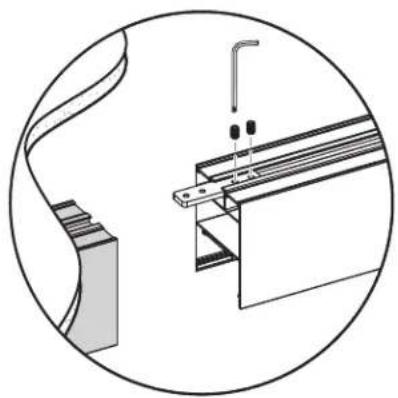

Insérer le support de jonction à mi-chemin dans le luminaire non-connecté, puis serrer les 2 vis de fixation.

Assemblez les luminaires ensemble jusqu'à ce que les joints soient à peine perceptibles.

Répétez les étapes 4 à 8 pour l'autre luminaire.

Open to insert then close to secure. Ouvrir pour insérer puis fermer pour sécuriser. White + White / Blanc + Blanc Black + Black / Noir + Noir Green + Green / Vert + Vert

S'assurer que les deux supports de montage sont correctement alignés puis visser le luminaire au plafond.

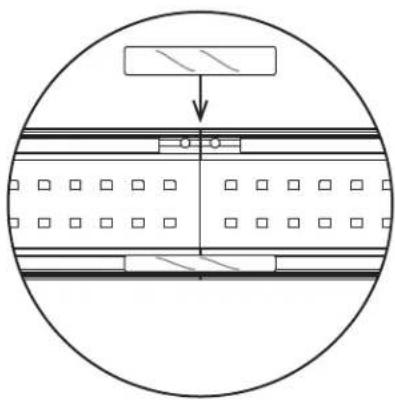

Appliquer les autocollants blancs fournis sur les deux côtés de la jonction pour éviter les fuites de lumière.

Répéter les étapes 4 à 8 puis 12 à 16 si vous souhaitez ajouter un autre luminaire à votre système.

Installer les lentilles d'origine en place ou pour une installation sans joint apparent, couper à la longueur voulue et installer la lentille LNRACC-L16FT (non incluse).

LNRACC-L16FT (SOLD SEPARATELY / VENDU SÉPARÉMENT)
