Revolve GBR35-DW-WH - Éclairage Dals - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire encastré LED
Marque	Dals
Modèle	Revolve GBR35-DW-WH
Dimensions (diamètre de découpe)	3.5 po (8.9 cm)
Dimensions (hauteur hors tout)	Environ 2.5 po (6.4 cm)
Poids	Environ 0.4 kg
Alimentation	120 V CA, 50/60 Hz
Puissance	10 W
Gradation	Compatible avec la plupart des gradateurs (voir liste DALS)
Type de LED	LED intégrée non remplaçable
Boîte de jonction	Incluse avec transformateur intégré
Matériau	Aluminium et plastique
Angle de faisceau	120° (estimation)
Température de couleur	Blanc chaud (3000 K, estimation)
Installation	À encastrer dans un trou de 3.5 po de diamètre ; ressorts de fixation
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Couper l'alimentation avant installation ; installation par un électricien qualifié ; conforme à la norme NMB-005 (Canada)
Réparabilité	La LED n'est pas remplaçable ; l'ensemble doit être remplacé en cas de panne
Compatibilité	Fonctionne avec la plupart des gradateurs ; jusqu'à 6 conducteurs n°12 dans la boîte de jonction

FOIRE AUX QUESTIONS - Revolve GBR35-DW-WH Dals

Comment installer ce luminaire ?

Coupez d'abord l'alimentation au disjoncteur. Percez un trou de 3,5 po (8,9 cm) de diamètre dans le plafond. Préparez les fils d'alimentation en dégainant 6 po (15 cm) et en dénudant 5/8 po (1,6 cm). Ouvrez la boîte de jonction, connectez les fils (blanc sur blanc, noir sur noir, vert sur cuivre) à l'aide des connecteurs fournis. Insérez la boîte de jonction dans le plafond, compressez les ressorts un par un et poussez le luminaire dans le trou.

Puis-je utiliser ce luminaire avec un variateur ?

Oui, ce luminaire est compatible avec la plupart des gradateurs. Consultez la liste de gradateurs compatibles sur le site web de DALS pour vérifier la compatibilité.

Quelle est la taille du trou à percer ?

Pour le modèle GBR35-DW, le diamètre de découpe est de 3,5 po (environ 8,9 cm).

Quels sont les fils à connecter ?

Connectez le fil blanc du secteur au fil blanc de la boîte de jonction, le fil noir du secteur au fil noir de la boîte, et le fil de cuivre (terre) du secteur au fil vert de la boîte de jonction. Utilisez les connecteurs fournis.

Puis-je connecter plusieurs luminaires sur le même circuit ?

Oui, mais la boîte de jonction accepte un maximum de 6 conducteurs n°12. Si vous installez plusieurs luminaires, respectez cette limite et les codes électriques locaux.

Que faire si la lumière clignote ?

Le clignotement peut être dû à un variateur non compatible ou à une connexion desserrée. Vérifiez d'abord les connexions. Si le problème persiste, consultez la liste de gradateurs compatibles sur le site DALS ou remplacez le variateur par un modèle recommandé.

Ce luminaire est-il compatible avec une boîte de jonction standard ?

Oui, une boîte de jonction avec transformateur intégré est fournie. Elle est conçue pour s'insérer dans le plafond après connexion.

Comment nettoyer ce luminaire ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez jamais de solvants ou de nettoyants abrasifs.

Est-ce que la LED est remplaçable ?

Non, la LED est intégrée et non remplaçable. En cas de panne, l'ensemble du luminaire doit être remplacé.

Ce produit est-il certifié pour une utilisation au Canada ?

Oui, il est conforme à la norme canadienne NMB-005 pour les appareils de classe B en matière d'émissions radioélectriques.

MODE D'EMPLOI Revolve GBR35-DW-WH Dals

*Works with most dimmers. Refer to DALS website for dimmer compatibility list. Fonctionne avec la plupart des gradateurs. Voir le site web DALS pour la liste de gradateurs compatibles.

1x LED récessée 1x Encastre DEL 1x Boîte de connexion avec transformateur intégré 3 Quincaillerie de montage

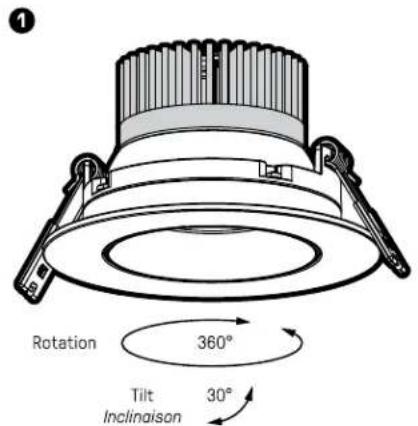

Beam angle / Faisceau lumineux

Guide d'installation

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un electricien qualifié.

Cet appeil nme de class B est conforme la norme canadienne NMB-005. Cte appoeil nme ne depasse pas les limites applicables aux equipements de class B en termes demissions de bruit radioelectrique, telles que definiies par la Reglement sur le brouillage radioelectrique etabli par le Ministere des Communications du Canada.

Percer le trou dans le plafond et préparer les fils d'alimentation. Installer et dégainer le fil du secteur de 6 po. (15 cm) et dénuder les fils de 5/8 po. (1,6 cm). Apporter l'alimentation électrique jusqu'à la boite de jonction.

GBR35-DW: 03-1/2"

GBR04-DW: 04-1/4"

GBR06-DW: 06"

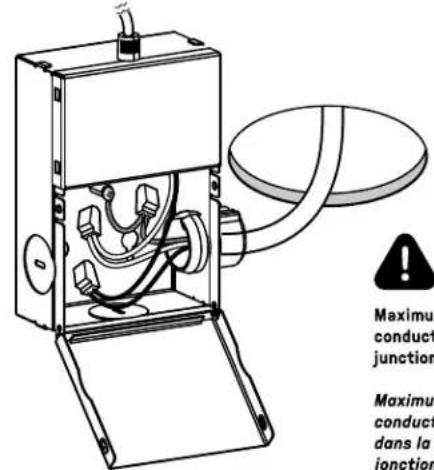

Ouvrez le couvercle sur la boite de jonction. Utilisez les connecteurs pour jumeler le fil blanc du secteur avec le fil blanc de la boite de jonction, pour jumeler le fil noir du secteur avec le fil noir de la boite de jonction et pour jumeler le fil de cuivre du secteur avec le fil vert de la boite de jonction.

Maximum de 6 conducteurs n°12 dans la boite de jonction.

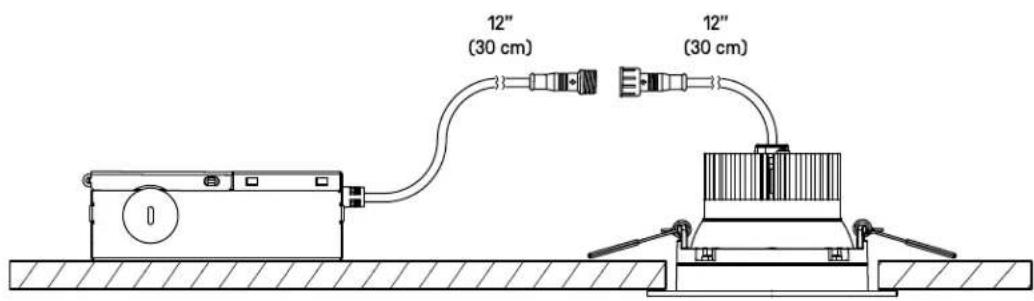

Insérer la boite de jonction dans le plafond.

Comprimer les ressorts et pouvoir l'appareil dans le trou. Il est préféable d'y aller un ressort à la fois.
