Type de produit	Luminaire encastré (downlight) à LED
Marque	Dals
Modèle	Etch DDP6-CC
Catégorie	Éclairage intérieur
Dimensions de découpe	∅ 6 1/2 pouces (16,5 cm)
Puissance	20 W
Flux lumineux	1500 lumens
Température de couleur	2700K / 3000K / 3500K / 4000K / 5000K (sélectionnable)
Indice de rendu des couleurs (IRC)	90
Gradation	Oui (compatible avec la plupart des gradateurs)
Alimentation	Secteur 120 V, transformateur intégré
Indice de protection	Emplacement mouillé (Wet Location), étanche à l'air (Air-Tight)
Boîte de jonction	Intégrée avec interrupteur CCT
Matériau	Aluminium et plastique
Poids approximatif	0,5 kg
Garantie	5 ans (pièces et réparation)
Installation	Encastré au plafond, par électricien qualifié
Conformité	Classe B (norme NMB-005)
Entretien	Nettoyer avec un chiffon doux et sec
Réparabilité	Remplacement de l'ensemble du luminaire recommandé

FOIRE AUX QUESTIONS - Etch DDP6-CC Dals

Comment installer le luminaire DDP6-CC ?

Coupez l'alimentation au niveau du disjoncteur. Percez un trou de 6 1/2 pouces dans le plafond. Raccordez les fils (blanc avec blanc, noir avec noir, vert/terre avec cuivre) dans la boîte de jonction. Sélectionnez la température de couleur souhaitée via l'interrupteur CCT, puis compressez les ressorts et insérez le luminaire dans le trou.

Quelle est la température de couleur par défaut ?

Il n'y a pas de valeur par défaut ; vous devez sélectionner manuellement la température entre 2700K, 3000K, 3500K, 4000K ou 5000K à l'aide de l'interrupteur CCT avant l'installation.

Puis-je utiliser n'importe quel gradateur avec ce luminaire ?

Le luminaire est dimmable et fonctionne avec la plupart des gradateurs. Consultez le site web de DALS pour la liste complète des gradateurs compatibles.

Quelle est la taille du trou de découpe nécessaire ?

Pour le modèle DDP6-CC, la découpe doit avoir un diamètre de 6 1/2 pouces (environ 16,5 cm).

Ce luminaire est-il adapté à une salle de bain ou un emplacement humide ?

Oui, il est certifié Wet Location (emplacement mouillé) et Air-Tight (étanche à l'air), donc il peut être installé dans une salle de bain, une douche ou un extérieur couvert.

Comment sélectionner la température de couleur ?

Avant l'installation, utilisez l'interrupteur CCT situé sur la boîte de jonction pour choisir parmi les 5 températures : 2700K (chaud), 3000K, 3500K, 4000K (neutre) ou 5000K (froid).

Que faire si le luminaire ne s'allume pas ?

Vérifiez d'abord que l'alimentation est rétablie. Assurez-vous que les connexions électriques sont correctes (blanc/blanc, noir/noir, vert/cuivre). Si le problème persiste, contactez le service clientèle de DALS au 1 877 430 1818.

Quelle est la durée et la couverture de la garantie ?

DALS offre une garantie de 5 ans à partir de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses (boîtier, optiques, électroniques).

Puis-je utiliser des ampoules standard avec ce luminaire ?

Non, il s'agit d'un luminaire à LED intégrée ; il n'accepte pas d'ampoules standard. En cas de défaillance, l'ensemble du luminaire doit être remplacé.

Combien de conducteurs puis-je connecter dans la boîte de jonction ?

La boîte de jonction accepte un maximum de 6 conducteurs de calibre n° 12 (AWG).

MODE D'EMPLOI Etch DDP6-CC Dals

Guide d'installation pour

1877 430 1818

www. dals. com

Série DDP

WET LOCATION EMPLACEMENT MOUILLÉ

CERTIFIED CERTIFIÉ

AIR-TIGHT ÉTANCHE À L'AIR

RATED HOMOLOGUÉ

Intertek

MODEL	WATTS	DELIVERED LUMENS	KELVIN	CRI	DIMMABLE
DDP4-CC	15W	1000lm	2700K, 3000K, 3500K, 4000K, 5000K	90	√
DDP6-CC	20W	1500lm			√

*Fonctionne avec la plupart des gradateurs. Voir le site web DALS pour la liste des gradateurs compatibles.

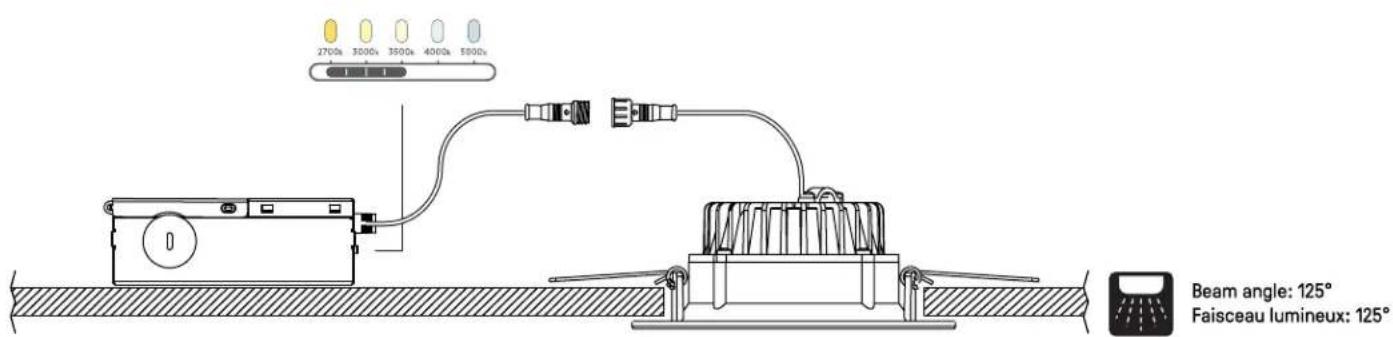

1x Boîte de connexion avec interrupteur CCT et transformateur intégré

Quincaillerie de montage

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou par courriel à [e-mail].

Guide d'installation

Guide d'installation

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

Percer le trou dans le plafond et préparer les fils d'alimentation. Installer et dégainer le fil du secteur de 6 po. (15 cm) et dénuder les fils de 5/8 po. (1,6 cm). Apporter l'alimentation électrique jusque dans la boîte de connexion.

DDP4-CC-WH: ∅4 1/4"

DDP6-CC-WH: ∅6 1/2"

Ouvrir le couvercle sur la boîte de connexion. Utiliser les connecteurs pour jumeler le fil blanc du secteur avec le fil blanc de la boîte de jonction, pour jumeler le fil noir du secteur avec le fil noir de la boîte de jonction et pour jumeler le fil de cuivre du secteur avec le fil vert de la boîte de jonction.

Maximu in the ju Maximu n° 12 da

Maximum de 6 conducteurs n° 12 dans la boîte de jonction.

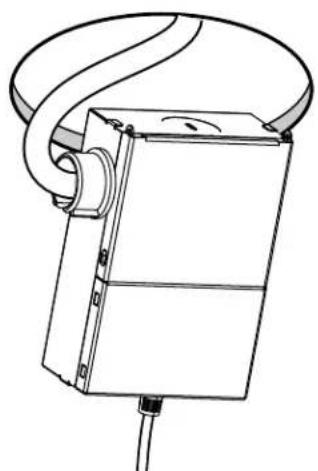

Rentrer le boîtier dans le plafond et connecter le luminaire encastré haute puissance à la boîte de jonction à l'aide du connecteur.

Sélectionner la température de couleur avant d'installer.

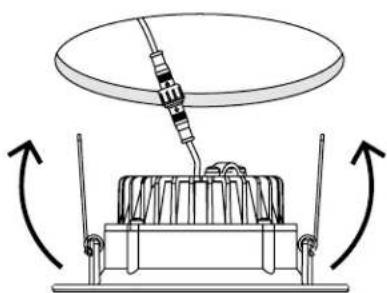

Comprimer les ressorts et pousser l'appareil dans le trou. Il est préférable d'y aller un ressort à la fois.
