Excel 5004-DW - Éclairage Dals - Notice d'utilisation et mode d'emploi gratuit

Marque	Dals
Modèle	Excel 5004-DW
Type de produit	Plafonnier encastré DEL
Diamètre de découpe	4 1/4 po (108 mm)
Angle du faisceau	110°
Couleur du boîtier	Blanc
Alimentation	120 V CA, 60 Hz (via boîte de jonction avec transformateur intégré)
Gradateur compatible	Fonctionne avec la plupart des gradateurs (consultez la liste DALS)
Contenu de la boîte	1 boîte de jonction avec transformateur intégré, 1 panneau encastré DEL
Installation	Encastré dans le plafond, fixé par ressorts
Section des conducteurs max.	6 conducteurs n° 12 dans la boîte de jonction
Garantie	5 ans (pièces et réparation)
Service client DALS	Tél. [phone], Email [e-mail]
Normes	Conforme à la norme canadienne NMB-005 (classe B)
Sécurité	Couper l’alimentation avant installation ; installation par un électricien certifié
Entretien et nettoyage	Éteindre l’appareil et laisser refroidir ; nettoyer avec un chiffon doux et sec

FOIRE AUX QUESTIONS - Excel 5004-DW Dals

Comment installer le plafonnier Excel 5004-DW ?

Coupez l’alimentation au panneau électrique. Percez un trou de 4 1/4 po au plafond, faites passer les fils. Branchez les fils aux bornes (noir/neutre/vert avec marettes). Insérez la boîte de jonction, connectez le panneau DEL via le connecteur. Comprimez les ressorts et poussez l’ensemble dans le trou.

Ce luminaire est-il dimmable ?

Oui, il fonctionne avec la plupart des gradateurs standard. Vérifiez la liste des gradateurs compatibles sur le site web DALS.

Quelle est la garantie du produit ?

DALS offre une garantie de 5 ans à compter de la date d’achat, couvrant la réparation ou le remplacement des pièces défectueuses (boîtier, optique, électronique).

Puis-je installer ce luminaire moi-même ?

L’installation doit être effectuée par un électricien certifié conformément aux codes électriques locaux pour éviter les risques d’incendie ou de choc électrique.

Quelle est la taille de la découpe nécessaire ?

Le diamètre de découpe requis est de 4 1/4 pouces (108 mm).

Comment nettoyer le plafonnier ?

Éteignez l’appareil et laissez-le refroidir. Nettoyez avec un chiffon doux et sec. N’utilisez pas de produits abrasifs ou liquides.

Quels sont les accessoires inclus dans la boîte ?

La boîte contient une boîte de jonction avec transformateur intégré et le panneau encastré DEL. Aucun autre accessoire n’est fourni.

Que faire si le luminaire ne s’allume pas ?

Vérifiez que l’alimentation est rétablie et que les connexions sont correctes (noir sur noir, blanc sur blanc, vert sur cuivre). Si le problème persiste, contactez le service client DALS.

Ce produit est-il conforme aux normes canadiennes ?

Oui, il est conforme à la norme NMB-005 pour les appareils numériques de classe B, limitant les émissions radioélectriques.

Puis-je utiliser ce luminaire dans une salle de bain ?

Le guide d’installation ne spécifie pas de restrictions particulières. Assurez-vous que l’emplacement respecte les codes électriques locaux pour les zones humides.

MODE D'EMPLOI Excel 5004-DW Dals

* Fonctionne avec la plupart des gradateurs. Voir le site web DALS pour la liste de gradateurs compatibles.

ITEMS INCLUDED IN THE BOX / ARTICLES INCLUS DANS LA BOÎTE

1X Boîte de connexion avec transformateur intégré

SIDE VIEW OF INSTALLATION / VUE DE CÔTÉ DE L'INSTALLATION D'ÉCLAIRAGE

12° 12° Beam angle: 110° Faisceau lumineux: 110°

DALS offre une garantie de 5 ans à partir de la date de l'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, appelez au 1-877-430-1818 ou envoyez un e-mail à [e-mail].

Guide d'installation

Guide d'installation

EXCEL

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation du plafonnier encastré doit être effectuée conformément aux codes électriques locaux. L'installation doit être faite par un électricien certifié. Pour éviter d'endommager le câblage, ne pas exposer à tout objet tranchant. Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

Percer le trou dans le plafond et préparez les fils d'alimentation. Installer et dégainer le fil du secteur de 6 po. et dénuder les fils de 5/8 po. Apporter l'alimentation électrique jusqu'à dans la boîte de connexion.

5004-DW: Ø4-1/4"

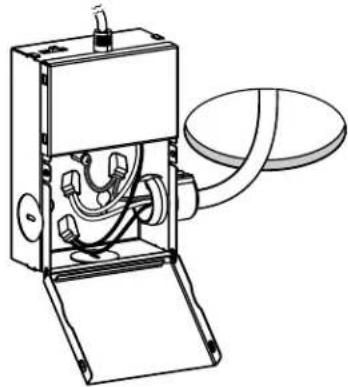

Ouvrir le couvercle sur la boîte de connexion. Utiliser les marettes pour jumeler le fil blanc du secteur avec le fil blanc de la boîte de jonction, pour jumeler le fil noir du secteur avec le fil noir de la boîte de jonction et pour jumeler le fil de cuivre du secteur avec le fil vert de la boîte de jonction.

Maximum de 6 conducteurs n° 12 dans la boîte de jonction.

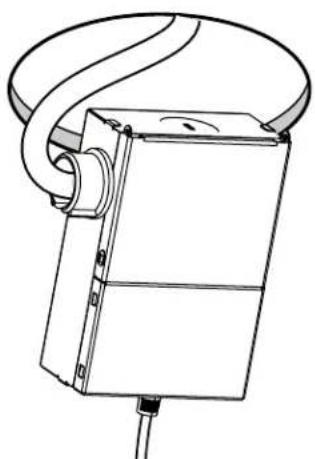

Rentrer le boîtier dans le plafond et connecter le panneau encastré DEL à la boîte de jonction à l'aide du connecteur. Si nécessaire, fixer la boîte de jonction à l'aide des trous prévus à cet effet.

Comprimer les ressorts et pousser l'appareil dans le trou. Il est préférable d'y aller un ressort à la fois.
