Type de produit	Luminaires d'extérieur adressables
Marque	Dals
Modèle	Alto SQS10-3K
Alimentation	Secteur 120 V CA (estimation)
Compatibilité variateur	Oui, avec la plupart des gradateurs (voir liste sur site DALS)
Garantie	5 ans
Dimensions plaque de montage	9,1 x 9,1 x 4,1 cm
Usage extérieur	Oui, nécessite scellement silicone pour l'extérieur
Capacité d'adresse	Jusqu'à 5 chiffres (4 chiffres/symboles + 1 lettre)
Matériau de la lentille	Acrylique
Classe électrique	Numérique de classe B (conforme NMB-005)
Installation	Par un électricien qualifié, respect des codes locaux
Mise hors tension	Couper l'alimentation au disjoncteur avant installation
Numéro de modèle	Alto SQS10-3K
Type de fixation	Plaque de montage avec vis incluses
Accessoires inclus	Guide autocollant pour numérotation
Service client	Tél : [phone], courriel : [e-mail]

FOIRE AUX QUESTIONS - Alto SQS10-3K Dals

Comment installer ce luminaire ?

Avant toute installation, coupez l'alimentation au disjoncteur. Fixez la plaque de montage à la boîte électrique (non incluse) à l'aide des vis fournies. Effectuez les connexions électriques conformément aux codes locaux. Montez le luminaire sur la plaque et fixez-le avec les vis. Pour une installation extérieure, scellez la plaque avec un cordon de silicone.

Puis-je utiliser ce luminaire avec un variateur ?

Oui, ce luminaire est compatible avec la plupart des gradateurs. Consultez la liste des gradateurs compatibles sur le site web de DALS pour vérifier la compatibilité.

Quelle est la garantie ?

DALS offre une garantie de 5 ans à partir de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses du boîtier, optiques et électroniques.

Comment coller les chiffres d'adresse ?

Utilisez le guide autocollant fourni. Alignez le bord supérieur de l'autocollant avec le joint du luminaire. L'échelle indique le nombre de chiffres. Commencez par la marque (4) ou (5) selon le côté choisi. Collez les caractères en appuyant fermement, puis retirez délicatement le film protecteur. Éliminez les bulles d'air avec un chiffon.

Puis-je l'installer à l'extérieur ?

Oui, il est conçu pour une utilisation extérieure. Il est recommandé de sceller la plaque de montage avec un cordon de silicone (non inclus) pour assurer l'étanchéité.

Quelles sont les dimensions du luminaire ?

Les dimensions de la plaque de montage sont de 9,1 x 9,1 x 4,1 cm. Les dimensions exactes du luminaire ne sont pas spécifiées, mais il est conçu pour s'adapter à la plaque.

Combien de chiffres puis-je afficher ?

Le luminaire permet d'afficher jusqu'à 5 caractères : 4 chiffres ou symboles et 1 lettre, pour une adresse complète.

Est-ce que je peux installer moi-même ?

L'installation doit être effectuée par un électricien qualifié conformément aux codes électriques locaux. Si vous n'êtes pas compétent, faites appel à un professionnel.

Comment nettoyer la lentille ?

Utilisez un chiffon doux et sec pour nettoyer la lentille en acrylique. Évitez les produits abrasifs ou solvants qui pourraient endommager la surface.

Où trouver la liste des gradateurs compatibles ?

Consultez le site web de DALS (dals.com) pour la liste complète des gradateurs compatibles avec le modèle Alto SQS10-3K.

MODE D'EMPLOI Alto SQS10-3K Dals

* Fonctionne avec la plupart des gradateurs. Voir le site web DALS pour la liste de gradateurs compatibles.

Luminaires

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou par courriel à [e-mail].

SQSX SERIES

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

Installation

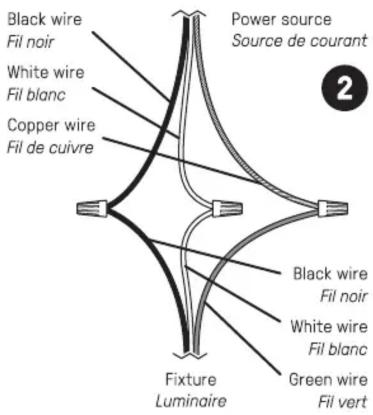

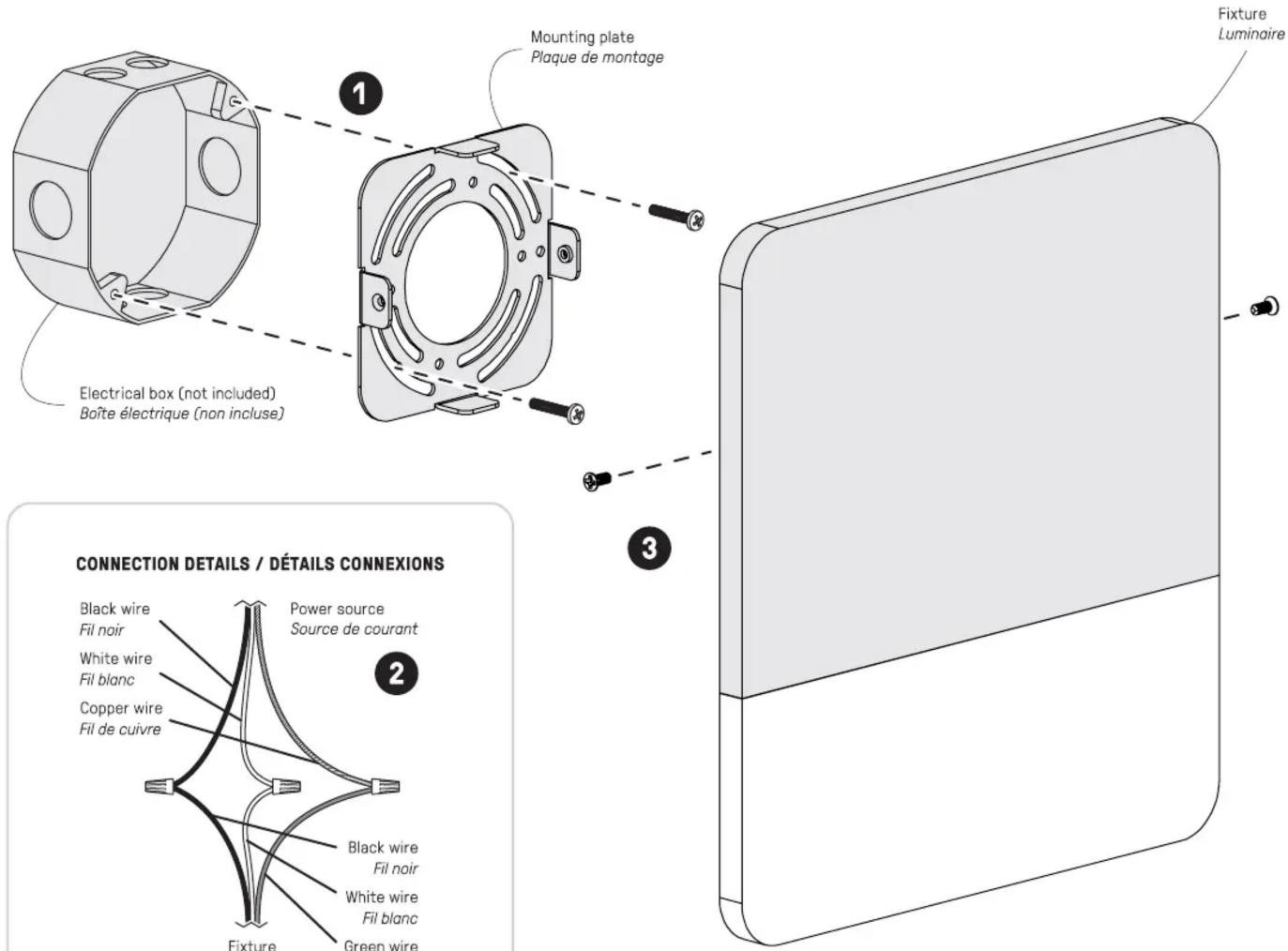

1 Fasten the mounting plate to the electrical box (not included); dimensions: 3,6" x 3,6" x 1,6" Installer la plaque de montage sur la boîte électrique (non incluse) ; dimensions : 3,6" x 3,6" x 1,6" 2 Make electrical connections. (see connection details) Faire les connexions électriques. (voir les détails de connexions) 3 Mount the fixture onto the mounting plate and secure using included screws. Installer le luminaire en le fixant à la plaque de montage avec les vis incluses.

NOTE: Si vous installez le luminaire à l'extérieur, scellez la plaque de montage au mur en y ajoutant un cordon de silicone (non incluse).

Coller le guide fourni sur la lentille en acrylique en alignant le bord supérieur de l'autocollant avec le joint du luminaire.

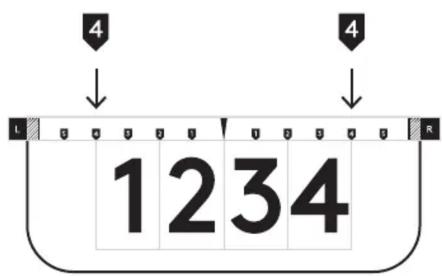

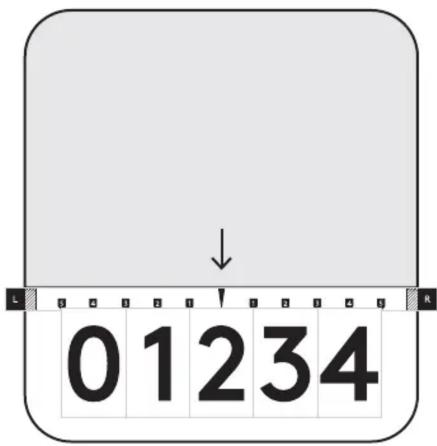

L'échelle du guide se réfère au nombre de chiffres composant votre adresse pour une installation centrée sur la lentille en acrylique. Le luminaire permet des adresses à 5 chiffres. Par exemple, 0123 doit commencer à partir de la marque (4) à partir du côté gauche (L) ou droit (R).

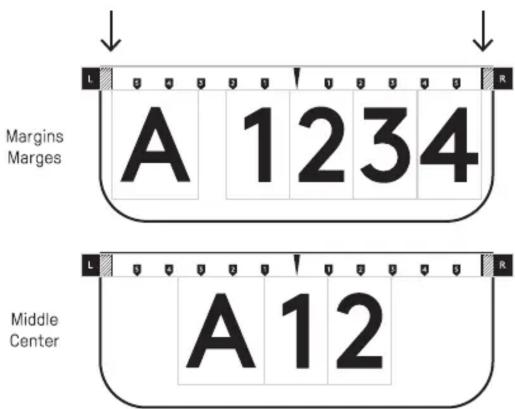

Vous pouvez également utiliser les marques pour décentrer votre adresse. Nous suggérons de commencer à coller les chiffres à partir de la marque (5) du côté de votre choix.

Ce kit permet des combinaisons jusqu'à 4 chiffres / symboles et 1 lettre. Nous vous conseillons de commencer par les marges si votre adresse correspond aux limites maximales.

Une fois que vous avez choisi votre configuration, décoller le support adhésif et appuyer fermement sur les caractères en place, puis retirer délicatement le film protecteur sur le dessus en vous assurant que les caractères sont collés. Avec un chiffon ou votre doigt, appuyer doucement sur les chiffres pour éliminer les bulles d'air piégées.
