Type de produit	Plafonnier encastré LED
Marque	Dals
Modèle	Excel 5005-CC
Diamètre de découpe	5 3/8 po (13,7 cm)
Angle du faisceau	110°
Alimentation	Driver intégré, 120V AC
Variateur	Compatible avec la plupart des gradateurs (voir liste DALS)
Température de couleur	Sélectionnable (via commutateur sur le boîtier)
Indice de protection	Adapté aux endroits humides
Certifications	Energy Star, IC (contact avec isolation), ETL, Classe B
Garantie	5 ans
Installation	Encastré, ressorts de fixation, boîte de jonction incluse
Poids approximatif	0,5 kg
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Couper l'alimentation avant installation, confier à un électricien certifié
Contenu de la boîte	Boîte de connexion avec driver, panneau LED, connecteur, ressorts

FOIRE AUX QUESTIONS - Excel 5005-CC Dals

Comment installer le plafonnier Excel 5005-CC ?

Percez un trou de 5 3/8 po dans le plafond, préparez les fils d'alimentation, connectez les fils (blanc, noir, vert) à la boîte de jonction à l'aide de marettes, insérez la boîte, branchez le panneau LED à l'aide du connecteur, puis compressez les ressorts pour le fixer. Consultez le guide d'installation détaillé.

Quelle est la température de couleur de cet éclairage ?

La température de couleur est sélectionnable via un commutateur sur le boîtier. Les options courantes sont 3000K, 4000K et 5000K (vérifiez sur le produit).

Ce luminaire est-il compatible avec un variateur ?

Oui, il fonctionne avec la plupart des gradateurs. Consultez le site DALS pour la liste des gradateurs compatibles.

Puis-je installer ce luminaire dans une salle de bain ?

Oui, il est adapté aux endroits humides, donc convient pour une salle de bain.

Ce produit est-il compatible avec l'isolation (IC) ?

Oui, il est certifié IC (Insulation Contact), ce qui permet un contact direct avec l'isolant du plafond.

Quelle est la durée de vie estimée de ce luminaire ?

Les LED intégrées ont une durée de vie typique de 50 000 heures, selon les conditions d'utilisation.

Que faire si le luminaire ne s'allume pas ?

Vérifiez l'alimentation au niveau du disjoncteur, assurez-vous que les connexions sont correctes dans la boîte de jonction, et testez avec un autre gradateur si utilisé.

Comment nettoyer le plafonnier ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Quelle est la garantie de ce produit ?

Dals offre une garantie de 5 ans à compter de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses.

Puis-je remplacer le driver ou les LED ?

Le driver est intégré et les LED ne sont pas remplaçables séparément. En cas de panne, contactez le service client Dals pour une prise en charge sous garantie.

MODE D'EMPLOI Excel 5005-CC Dals

* Fonctionne avec la plupart des gradateurs. Voir le site web DALS pour la liste de gradateurs compatibles.

ITEMS INCLUDED IN THE BOX / ARTICLES INCLUS DANS LA BOÎTE

1X Boîte de connexion avec transformateur intégré

SIDE VIEW OF INSTALLATION / VUE DE CÔTÉ DE L'INSTALLATION D'ÉCLAIRAGE

12° 12° Beam angle: 110° Faisceau lumineux: 110°

DALS offre une garantie de 5 ans à partir de la date de l'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, appelez au 1-877-430-1818 ou envoyez un e-mail à [e-mail].

EXCEL

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation du plafonnier encastré doit être effectuée conformément aux codes électriques locaux. L'installation doit être faite par un électricien certifié. Pour éviter d'endommager le câblage, ne pas exposer à tout objet tranchant. Convient aux endroits humides, Certifié Énergy Star, Certifié IC (installation dans les plafonds isolés) et ETL. Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

Percer le trou dans le plafond et préparez les fils d'alimentation. Installer et dégainer le fil du secteur de 6 po. et dénuder les fils de 5/8 po. Apporter l'alimentation électrique jusque dans la boîte de connexion.

5003-CC: ∅3-3/8"

5004-CC: ∅4-1/4"

5004SQ-CC: ∅4-1/4"

5005-CC: ∅5-3/8"

5006-CC: ∅6-1/2"

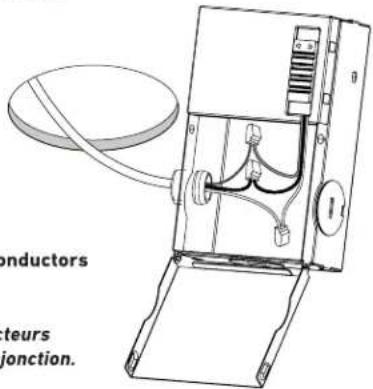

Ouvrir le couvercle sur la boîte de connexion. Utiliser les marettes pour jumeler le fil blanc du secteur avec le fil blanc de la boîte de jonction, pour jumeler le fil noir du secteur avec le fil noir de la boîte de jonction et pour jumeler le fil de cuivre du secteur avec le fil vert de la boîte de jonction.

conductors teurs junction.

Maximum de 6 conducteurs n° 12 dans la boîte de jonction.

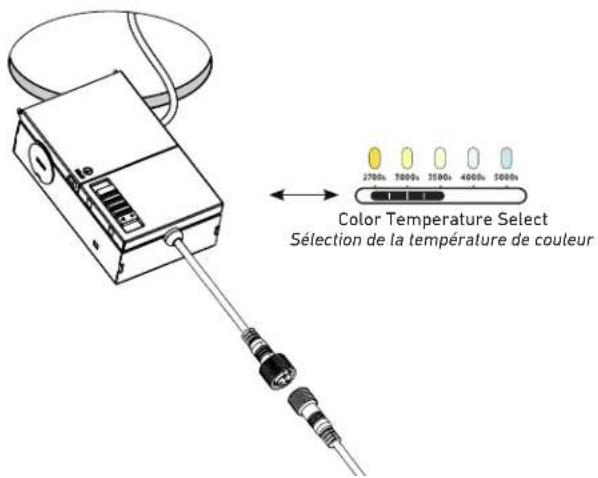

Rentrer le boîtier dans le plafond et connecter le panneau encastré DEL à la boîte de jonction à l'aide du connecteur.

Color Temperature Select Sélection de la température de couleur

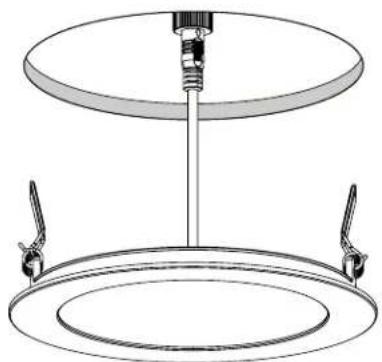

Comprimer les ressorts et pousser l'appareil dans le trou. Il est préférable d'y aller un ressort à la fois.
