Marque	Dals
Modèle	Excel 5004-FR-CC
Type de produit	Luminaire encastré LED
Diamètre d'ouverture	10,8 cm (4-1/4")
Poids approximatif	0,5 kg
Alimentation	120 V AC, 50/60 Hz
Puissance nominale	10 W
Gradation	Compatible avec la plupart des gradateurs (consultez la liste DALS)
Température de couleur	Sélectionnable (CCT) via interrupteur intégré
Indice de protection	Emplacement mouillé, étanche à l'air
Résistance au feu	2 heures
Homologation	ICES-005 NMB-005 (Canada)
Garantie	5 ans
Service client	1-877-430-1818 / [e-mail]
Contenu du colis	1 boîte de connexion avec interrupteur CCT et transformateur intégré, 3 quincailleries de montage
Installation	Doit être effectuée par un électricien qualifié, couper l'alimentation au préalable

FOIRE AUX QUESTIONS - Excel 5004-FR-CC Dals

Comment installer le luminaire Excel 5004-FR-CC ?

Avant toute installation, coupez l'alimentation au disjoncteur. Percez un trou de 10,8 cm dans le plafond. Connectez les fils selon le code électrique local (blanc sur blanc, noir sur noir, vert sur cuivre). Sélectionnez la température de couleur souhaitée via l'interrupteur CCT. Compressez les ressorts et insérez l'appareil dans le trou. L'installation doit être réalisée par un électricien qualifié.

Quelles températures de couleur sont disponibles ?

Le luminaire intègre un interrupteur CCT permettant de sélectionner plusieurs températures de couleur. Consultez la notice ou le boîtier pour connaître les options précises (généralement 2700K, 3000K, 4000K, 5000K).

Ce luminaire est-il compatible avec tous les gradateurs ?

Il fonctionne avec la plupart des gradateurs. Pour une liste complète des gradateurs compatibles, référez-vous au site web DALS. En cas de doute, testez avec votre gradateur ou contactez le support.

Puis-je installer ce luminaire dans une salle de bain ou un endroit humide ?

Oui, le produit est certifié emploi mouillé (WET LOCATION) et étanche à l'air, ce qui le rend adapté aux salles de bain, cuisines et espaces extérieurs couverts.

Quelle est la durée de la garantie ?

DALS offre une garantie de 5 ans à compter de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses.

Comment contacter le service client DALS ?

Vous pouvez joindre le service client par téléphone au 1-877-430-1818 ou par courriel à [e-mail].

Le luminaire est-il homologué pour le Canada ?

Oui, il est conforme à la norme canadienne ICES-005 NMB-005 pour les équipements de classe B.

Que faire si le luminaire ne s'allume pas après installation ?

Vérifiez d'abord que l'alimentation est bien rétablie au disjoncteur. Assurez-vous que les connexions électriques sont correctes et serrées. Si le problème persiste, contactez le service client DALS pour une assistance.

Puis-je utiliser ce luminaire avec un variateur LED ?

Oui, le produit est conçu pour fonctionner avec des gradateurs. Consultez la liste de compatibilité sur le site DALS pour vous assurer que votre variateur est compatible.

Le luminaire est-il certifié pour une utilisation en extérieur ?

Il est certifié emploi mouillé, ce qui permet une installation en extérieur sous un auvent ou dans un endroit protégé de la pluie directe. Il n'est pas conçu pour une immersion.

MODE D'EMPLOI Excel 5004-FR-CC Dals

Guide d'installation pour

18774301818

www. dals. com

5004-FR-CC/5006-FR-CC

Works with most dimmers. Refer to DALS website for dimmer compatibility list. Fonctionne avec la plupart des gradateurs. Voir le site web DALS pour la liste de gradateurs compatibles.

2-HR FIRE-RATED**

RESISTANCE FEU 2H**

WET LOCATION

EMPLACEMENT MOUILLE

AIR TIGHT

ETANCHE A L'AIR

RATED

HOMOLOGUE

CERTIFIED

CERTIFIE

ICES-005 NMB-005

1x Boîte de connexion avec interrupteur CCT et transformateur intégré

3 Quincaillerie de montage

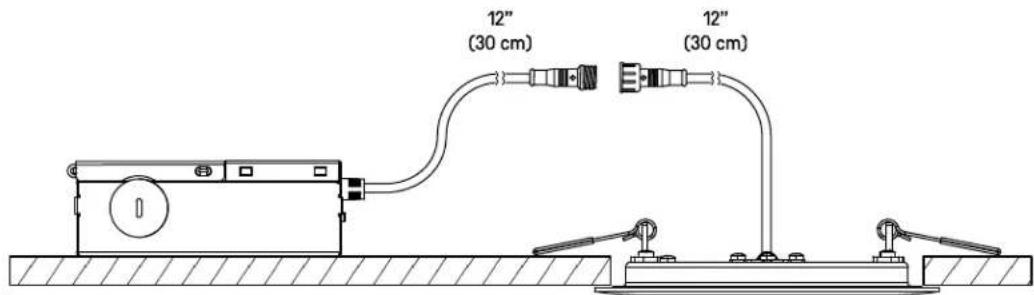

SIDE VIEW OF Installation/vue de coté de l'installation d'éclairage

Beam angle / Faisceau lumineux

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1877 430 1818 ou par courriel @[e-mail].

Guide d'installation

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un electricien qualifié.

Cet appareil n'est de classe B est conçu selon la norme canadienne NMB-005. Cet appareil ne dépasse pas les limites applicables aux équipées de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le bruitage radioélectrique établi par le Ministère des Communications du Canada.

Percer le trou dans le plafond et préparer les fils d'alimentation. Installer et dégainer le fil du secteur de 6 po. (15 cm) et dénuder les fils de 5/8 po. (1,6 cm). Apporter l'alimentation électrique jusqu'à la boîte de jonction.

5004-FR-CC: 04-1/4"

5006-FR-CC: 06-1/2"

Ouvrir le couvercle sur la boite de jonction. Utiliser les connecteurs pour jumeler le fil blanc du secteur avec le fil blanc de la boite de jonction, pour jumeler le fil noir du secteur avec le fil noir de la boite de jonction et pour jumeler le fil de cuivre du secteur avec le fil vert de la boite de jonction.

Maximum de 6 conducteurs n° 12 dans la boite de jonction.

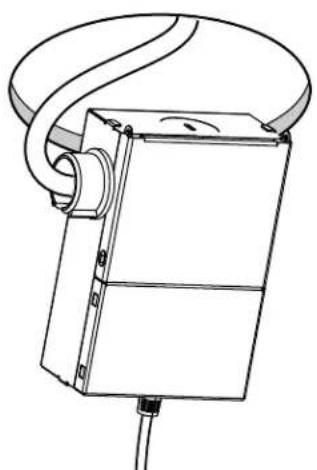

Insérer la boite de jonction dans le pla Fond.

Sélectionner la température de couleur avant d'installer.

Comprimer les ressorts et pousser l'appareil dans le trou. Il est préféable d'y aller un ressort à la fois.
