Driver REC-EMD15 - Batterie de secours Dals - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Batterie de secours pour luminaires LED
Marque	Dals
Modèle	Driver REC-EMD15
Puissance de sortie maximale (mode puissance d'entrée > sortie)	100 W
Puissance de sortie maximale (mode puissance d'entrée < sortie)	15 W
Tension d'entrée	100-347 VAC, 50/60 Hz
Signal de gradation	0-10 V (fils DIM+ vert, DIM- jaune)
Alimentation capteur	12 V DC (fils rouge, noir, blanc)
Température ambiante de fonctionnement	5 °C à 50 °C
Hauteur de montage maximale	15,5 pi (4,72 m)
Garantie	5 ans (réparation ou remplacement des pièces défectueuses)
Contenu de l'emballage	Driver d'urgence, interrupteur de test M12 avec plaque
Entretien batterie	Recharger 24 h avant première utilisation ; recharger 24 h tous les 6 mois pendant stockage
Stockage maximal	1 an (sans recharge, batterie risque d'être endommagée)
Utilisation	Intérieur uniquement
Sécurité	Installation par électricien qualifié ; déconnecter les alimentations avant entretien
Certifications	Conforme aux RSS d'Innovation, Sciences et Développement économique Canada (Classe B)
Compatibilité gradation	TRIAC/ELV (gradateur non inclus)
Type de batterie	Rechargeable intégrée
Interrupteur de test	Double-clic en mode urgence pour éteindre la phase d'urgence

FOIRE AUX QUESTIONS - Driver REC-EMD15 Dals

Comment installer le Driver REC-EMD15 ?

L'installation doit être effectuée par un électricien qualifié conformément aux codes électriques locaux. Déconnectez les alimentations de secours et normale avant l'installation. Suivez les schémas de branchement fournis dans la notice.

Quelle est la puissance maximale du luminaire LED compatible ?

Pour le REC-EMD15, si la puissance d'entrée du transformateur LED est supérieure à la puissance de sortie du driver d'urgence, la puissance max est de 100 W. Si elle est inférieure, la puissance max est de 15 W.

Comment connecter un capteur 12V DC ?

Connectez les fils du capteur (rouge 12V+, noir 12V-, blanc Sensor+) aux fils correspondants du driver d'urgence (rouge, noir, blanc).

Comment utiliser la gradation 0-10V ?

Connectez les fils DIM+ (vert) et DIM- (jaune) du driver d'urgence aux fils DIM+ et DIM- du transformateur LED. Un gradateur 0-10V ou TRIAC/ELV (non inclus) peut être utilisé.

Combien de temps charger la batterie avant la première utilisation ?

Lors de la première utilisation, chargez la batterie de manière constante pendant plus de 24 heures pour activer toutes les cellules.

Quelle est la procédure d'entretien de la batterie en stockage ?

Rechargez le driver d'urgence 24 heures tous les 6 mois pendant le stockage. Le stockage maximal est d'un an sans recharge, au-delà les batteries peuvent être endommagées (non couvert par la garantie).

Puis-je utiliser ce driver à l'extérieur ?

Non, ce driver est conçu pour une utilisation à l'intérieur uniquement. Ne pas l'installer à proximité de chauffage au gaz ou électrique.

Que faire si je double-clique sur l'interrupteur de test en mode urgence ?

En mode d'urgence, double-cliquer sur l'interrupteur de test éteint la phase d'urgence actuelle.

Quelle est la garantie du Driver REC-EMD15 ?

Dals offre une garantie de 5 ans à partir de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses du boîtier, optiques et électroniques.

Comment contacter le service client ?

Service à la clientèle : 1 877 430-1818 ou [e-mail].

MODE D'EMPLOI Driver REC-EMD15 Dals

Numéro de modèle

BLD-HM08D-YYY / BLD-HM15D-YYY

Interrupteur de test M12 avec plaque

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles.

L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

• Le transformateur d'urgence doit se connecter aux fils de gradation 0-10V (DIM+, DIM-) du luminaire si la puissance du luminaire LED dépasse la puissance du transformateur d'urgence.
• Lors de la gradation au minimum, la puissance du luminaire à LED doit être inférieure à la puissance du transformateur d'urgence.
• En mode d'urgence, double-cliquez sur l'interrupteur de test pour éteindre la phase d'urgence actuelle.

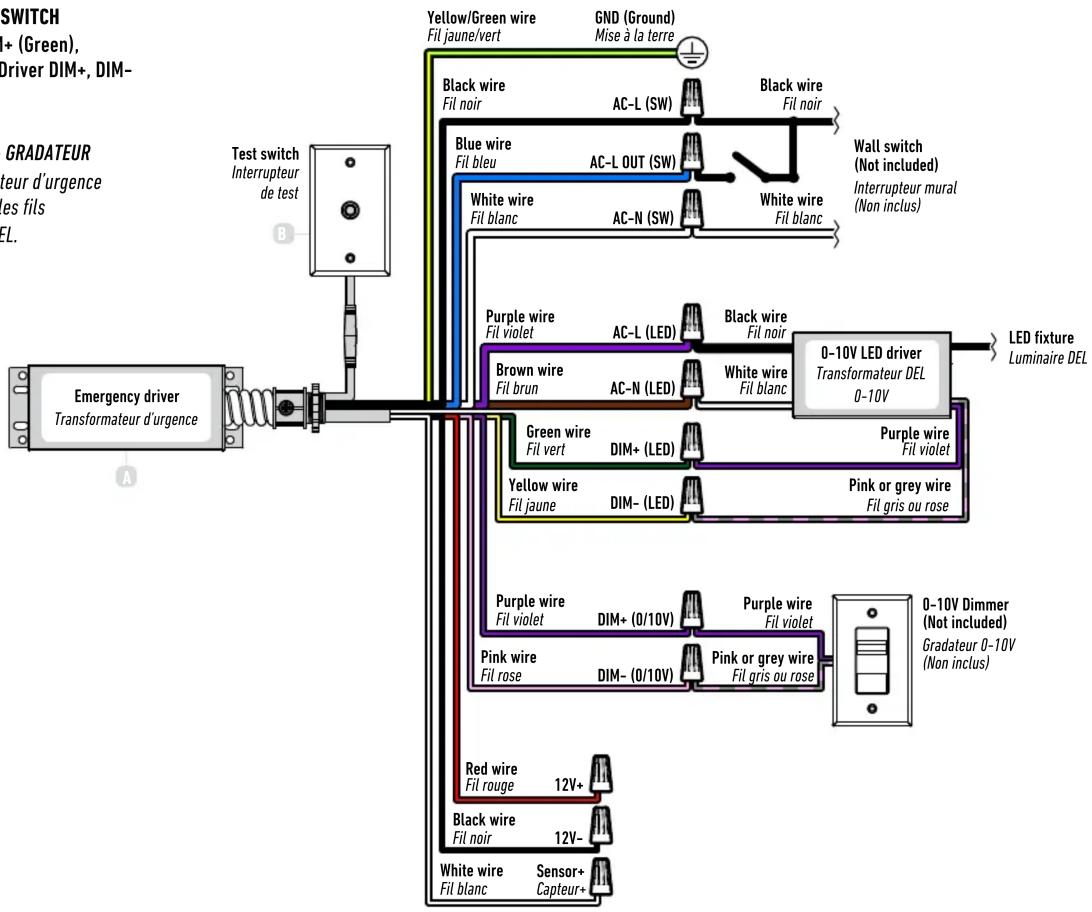

Schémas de branchement pour transformateur LED avec puissance d'entrée supérieure à la puissance de SORTIE du transformateur d'urgence

REC-EMD08: 60W MAX.

REC-EMD15: 100W MAX.

Connector les fils du transformateur d'urgence DIM+ (Vert), DIM- (Jaune) avec les fils DIM+, DIM- du transformateur DEL.

0-10V LED DRIVER + WALL SWITCH Connect emergency driver DIM+ (Green), DIM- (Yellow) wires with LED Driver DIM+, DIM- wires. TRANSFORMATEUR DEL 0-10V + INTERRUPTEUR MURAL Connector les fils du transformateur d'urgence DIM+ (Vert), DIM- (Jaune) avec les fils DIM+, DIM- du transformateur DEL.

If your are using a DC 12V sensor, the wires must connect to emergency LED driver's 12V sensor wires. Si vous utilisez un capteur 12V DC, les fils doivent être connectés aux fils pour capteur 12V du transformateur d'urgence.


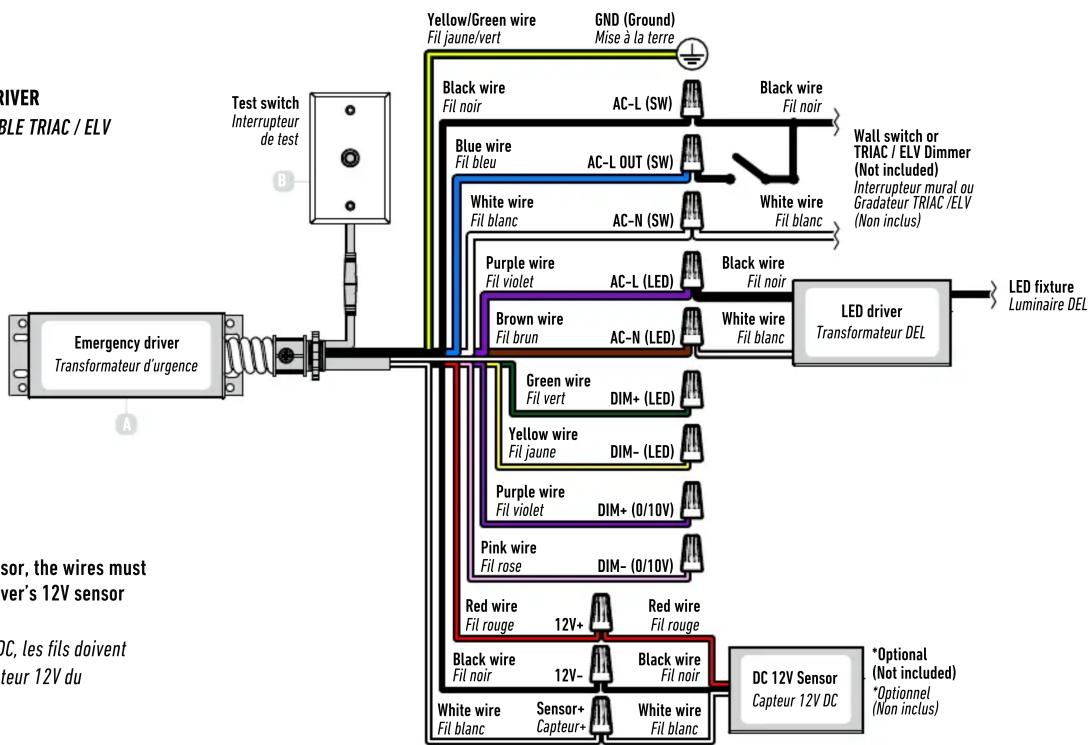

WIRING DIAGRAM FOR LED DRIVER WITH INPUT POWER LESS THAN EMERGENCY OUTPUT POWER SCHÉMA DE BRANCHEMENT POUR TRANSFORMATEUR LED AVEC PUISSANCE D'ENTRÉE INFÉRIEURE À LA PUISSANCE DE SORTIE DU TRANSFORMATEUR D'URGENCE

REC-EMD08: 8W MAX.

REC-EMD15: 15W MAX.

TRIAC / ELV DIMMABLE LED DRIVER TRANSFORMATEUR DEL GRADUABLE TRIAC / ELV

If you are using a DC 12V sensor, the wires must connect to emergency LED driver's 12V sensor wires. Si vous utilisez un capteur 12V DC, les fils doivent être connectés aux fils pour capteur 12V du transformateur d'urgence.

- Déconnectez les sources d'alimentation de secours et normale avant de procéder à l'entretien de tout équipement connecté à cet appareil.

Risque d'incendie ou d'électrocution:

• L'installation de cette batterie de secours nécessite des connaissances sur le luminaire et les systèmes électriques.
• L'entretien de cet équipement ne doit être effectué que par du personnel qualifié.
• Avant l'installation, assurez-vous que l'alimentation en courant alternatif du luminaire est coupée.
• Convient pour une utilisation à des températures ambiantes de 5°C à 50°C. Hauteur de montage maximale : 27,2 pi pour REC-EMD08 / 15.5pi pour REC-EMD15
• Ne pas utiliser à l'extérieur. Ne pas installer à proximité de chauffage au gaz ou électrique.
• L'équipement doit être monté dans des endroits et à des hauteurs où il ne risque pas d'être manipulé par du personnel non autorisé.
• L'utilisation d'équipements accessoires non recommandés par le fabricant peut entraîner des conditions dangereuses.
• La batterie d'urgence n'est pas prévue pour un appareil de traitement de l'air.
• N'utilisez pas cet appareil à d'autres fins que celles pour lesquelles il a été conçu.

Important

• Une source d'alimentation AC non commutée est nécessaire (100-347 VAC, 50/60 Hz).
• Lors de la première utilisation, veuillez charger la batterie de manière constante pendant plus de 24 heures afin d'activer l'ensemble des cellules de la batterie pendant la durée de la décharge/charge.
• Il est conseillé aux clients de recharger les transformateurs d'urgence 24 heures tous les 6 mois pendant le stockage, et qui peuvent être stockés pendant 1 an au maximum.
• Si les clients n'installent pas et ne rechargent pas pendant plus d'un an, les batteries peuvent être endommagées. Ceci n'est pas couvert par la garantie, et nous facturerons le remplacement.

Cet appareil contient des émetteurs / récepteurs exemptés de licence conformes aux RSS

(RSS) d'Innovation, Sciences et Développement économique Canada. Le fonctionnement est soumis aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer d'interférences. (2) Cet appareil doit accepter toutes les interférences, y compris celles susceptibles de provoquer un fonctionnement indésirable de l'appareil. 2. Cet appareil numérique ne dépasse pas les Règlements sur l'interférence radio par un appareil numérique de classe B stipulés dans les Règlements sur l'Interférence radio d'Industrie Canada.

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses.

1 877 430-1818

info@dals. com

Service à la clientèle:

1 877 430-1818

info@dals. com
