Type de produit	Transformateur intelligent pour éclairage paysager
Marque	Dals
Modèle	Core DCP-TR300
Alimentation	120 V CA, 60 Hz
Nombre de circuits	3 circuits maximum
Puissance maximale par circuit	100 W
Connectivité	Wi-Fi 2,4 GHz et Bluetooth
Antenne	Antenne Wi-Fi à gain élevé
Applications compatibles	Dals Connect (iOS et Android)
Hub intégré	PRO hub intelligent
Accessoires inclus	1 câble d'alimentation de 3 pieds, 1 connecteur en T dénudé de 6 pouces
Garantie	5 ans (pièces et main-d'œuvre)
Température de fonctionnement	30 °C à 40 °C (maximum)
Installation	Murale, à au moins 3 pieds du sol, dégagement de 3 pieds devant
Protection électrique	Circuit protégé par disjoncteur différentiel (GFCI)
Normes	Conforme aux réglementations CNE et Industrie Canada (Classe B)

FOIRE AUX QUESTIONS - Core DCP-TR300 Dals

Comment installer le transformateur Dals Core DCP-TR300 ?

Coupez d'abord l'alimentation au niveau du disjoncteur. Fixez deux vis au mur et accrochez le transformateur à l'aide des crochets. Branchez les câbles de sortie aux bornes : fil blanc sur V+ et fil noir sur V-. Branchez le cordon d'alimentation 120 V dans une prise protégée par GFCI. Allumez le transformateur avec le bouton d'alimentation.

Comment connecter le transformateur à l'application Dals Connect ?

Téléchargez l'appli Dals Connect depuis l'App Store ou Google Play. Créez un compte avec une adresse email valide (un code de vérification vous sera envoyé). Configurez votre profil et votre maison. Appuyez sur le signe + en haut à droite, sélectionnez Ajouter un appareil, puis suivez les instructions. Si votre produit supporte le jumelage Bluetooth, il sera détecté automatiquement.

Combien de lumières puis-je connecter sur un circuit ?

Le nombre de lumières dépend de leur puissance. Calculez : nombre de lumières × puissance de chaque lumière = puissance totale. Celle-ci ne doit pas dépasser 100 W par circuit. Pour 3 circuits, la puissance totale ne doit pas excéder 300 W, mais chaque circuit reste limité à 100 W.

Quelle est la distance maximale des câbles entre le transformateur et les lumières ?

Pour de longues distances, consultez le tableau de chute de tension sur le site www.dals.com. En général, plus la distance est grande, plus la section du câble doit être importante pour éviter une baisse de tension. Utilisez les câbles d'extension DCP-EXT6FT (6 pieds) ou connecteurs en T DCP-EXT-T.

Puis-je utiliser le transformateur avec un gradateur (variateur) ?

Non, le transformateur n'est pas compatible avec les gradateurs. Ne l'utilisez jamais avec un variateur, car cela pourrait endommager l'appareil ou causer un dysfonctionnement.

Le transformateur est-il étanche ou submersible ?

Le transformateur n'est pas conçu pour être submersible. Ne l'utilisez pas avec des appareils submersibles. Installez-le à au moins 3 pieds du sol et à l'abri des intempéries directes. Il est destiné à une utilisation extérieure mais doit rester à l'air libre.

Que faire si la connexion Wi-Fi du transformateur est instable ?

Placez le transformateur près de votre routeur Wi-Fi, en évitant les obstacles physiques (murs épais, métal). Assurez-vous que la température ambiante ne dépasse pas 40 °C. Si le problème persiste, redémarrez le transformateur et le routeur, ou contactez le support Dals.

Comment jumeler les lumières compatibles avec le transformateur ?

Après avoir allumé le transformateur, appuyez sur le bouton de jumelage situé sur l'appareil. Dans l'application Dals Connect, sélectionnez Ajouter un appareil et choisissez Rechercher de nouveaux appareils. Les lumières compatibles seront détectées et ajoutées automatiquement.

Quelle est la garantie du Dals Core DCP-TR300 ?

Dals offre une garantie de 5 ans à partir de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses (boîtier, optique, électronique). Pour toute réclamation, contactez le service client au 1 877 430 1818 ou par email à [e-mail].

Puis-je connecter deux transformateurs sur le même circuit électrique ?

Non, ne connectez jamais deux ou plusieurs transformateurs en parallèle sur le même circuit. Cela peut surcharger le circuit et présenter un risque d'incendie. Chaque transformateur doit être branché sur une prise distincte protégée par GFCI.

MODE D'EMPLOI Core DCP-TR300 Dals

Pour utilisation avec les produits intelligents paysagers Dals Connect PRO seulement.

Le CNE (Code national de l'électricité) exige que tout appareil qui opère plus de trois (3) heures par jour soit réduit à 80% de sa capacité totale.

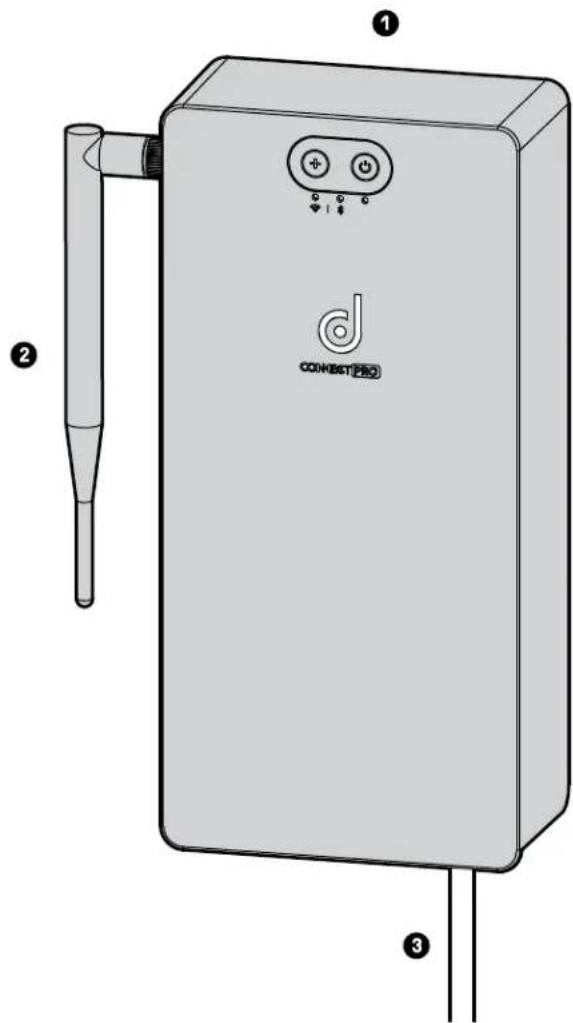

1 Smart landscape transformer with integrated PRO hub Transformateur intelligent avec PRO hub intégré 2 High gain Wi-Fi antenna Antenne Wi-Fi à gain élevé 3 3 feet power cord Cordon d'alimentation de 3 pieds 4 6" spliced T connector Connecteur en T dénudé de 6"

DCP-EXT6FT: 6' extension cable / Câble d'extension de 6"

DCP-EXT-T: 6" T-connector / Connecteur en T de 6"

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou par courriel à [e-mail].

Guide d'installation

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles.

L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Utiliser le guide inclus, puis fixer deux vis sur un mur. Accrocher le transformateur au mur à l'aide des crochets. (Voir les exigences)

Fixer fermement les câbles d'alimentation de sortie aux bornes du transformateur. Le transformateur permet un maximum de 3 circuits.

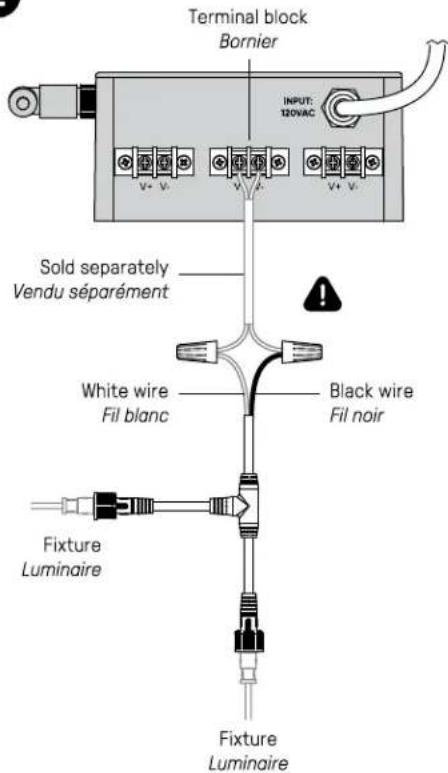

S'assurer que le fil blanc du connecteur en T est branché sur (V+) et le fil noir à (V-).

Brancher le cordon d'alimentation de 120V dans la prise de courant. (Voir les exigences)

Appuyer sur le bouton d'alimentation pour allumer le transformateur. Appuyer sur le bouton de jumelage pour connecter vos lumières facilement.

CONNECTION DETAILS / DÉTAILS DE LA CONNEXION

-Non utilisable avec des gradateurs -Ne pas utiliser avec des appareils submersibles. -Ne pas connecter deux ou plusieurs alimentations en parallèle. -Pour une utilisation avec des systèmes d'éclairage paysager à basse tension uniquement. -Pour réduire le risque de choc électrique, installer uniquement sur un circuit protégé par GFCI. -Installer à au moins 3 pieds du sol et assurer un dégagement de 3 pieds devant le transformateur. -Dans le cas de longueurs plus importantes, veuillez vous référer à notre tableau de chute de tension sur www.dals.com

NOMBRE DE LUMIÈRES X PUISSANCE DE CHAQUE LUMIÈRE = PUISSANCE NOMINALE, MAIS NE DOIT PAS DÉPASSER 100W PAR CIRCUIT.

Télécharger l'appli Dals Connect à partir du Apple App Store ou du Google Play Store et créer un nouveau compte si c'est votre première utilisation. L'appli requiert une adresse de courriel valide puisqu'un code de vérification est nécessaire.

Configurer le profil et la maison à l'intérieur de l'appli. Cette étape permettra de contrôler des groupes de lumières ainsi que de créer des automations avancées basées sur votre position.

Dans l'appli Dals Connect, appuyer sur le signe "+" dans le coin supérieur droit et sélectionner "Ajouter un appareil". Appuyer ensuite sur "Ajouter". Si le produit supporte le jumelage bluetooth, il sera détecté instantanément sous "Ajouter un appareil". Si votre appareil est un produit Wi-Fi plus ancien, sélectionner le produit dans la liste et suivre les instructions de l'appli.

À cette nouvelle étape, votre produit sera ajouté à l'appli. Lors de la connexion de plusieurs produits à la fois, ils seront ajoutés en lot. Une fois le produit ajouté, appuyer sur "Terminé" ou cliquer sur le "crayon" pour renommer votre produit.

Sélectionner votre Core pour accéder à vos appareils en ligne. Pour ajouter des appareils, cliquer sur l'onglet "Ajouter un appareil" en bas de votre écran et choisir entre l'ajout d'un produit existant ou la recherche de nouveaux appareils. Nous vous conseillons de jumeler d'abord vos appareils compatibles, puis de les ajouter au Core.

Lorsque "Ajouter existant" est sélectionné, choisir les appareils que vous désirez dans la liste. Une fois cette opération terminée, vous pouvez maintenant contrôler vos appareils à distance et explorer des fonctions et des automations plus avancées.

-Pour assurer un maximum de connectivité, fixer le transformateur proche de votre maison, en évitant les obstacles physiques pour permettre au Wi-Fi de se connecter adéquatement.

-Pour une performance optimale, s'assurer de placer le produit pour que la température ne dépasse pas 30°C à 40°C.

-Se référer à notre charte de chute de tension sur notre site web pour de longues distances.

Avis d'Industrie Canada

Cet appareil contient des émetteurs / récepteurs exemptés de licence conformes aux RSS (RSS) d'Innovation, Sciences et Développement économique Canada. Le fonctionnement est soumis aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer d'interférences. (2) Cet appareil doit accepter toutes les interférences, y compris celles susceptibles de provoquer un fonctionnement indésirable de l'appareil.

1. Cet appareil numérique ne dépasse pas les Réglements sur l'interférence radio par un appareil numérique de classe B stipulées dans les Réglements sur l'Interférence radio d'Industrie Canada.
