Flux LPP20-CC - Lampe Dals - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire de sentier LED
Marque	Dals
Modèle	Flux LPP20-CC
Hauteur	20 pouces (508 mm)
Source lumineuse	LED intégrée
Température de couleur	Sélectionnable (bouton sur le luminaire)
Alimentation	Basse tension (transformateur requis, vendu séparément)
Tension max. du connecteur	600 V (connecteur rempli de silicone)
Transformateurs compatibles	LTRP-60-BK (60 W max) ou LTR-300-BK (300 W max)
Câbles compatibles (exemples)	LCBL-50-16, LCBL-50-14, LCBL-100-16, LCBL-100-14, LCBL-100-12, LCBL-200-12
Installation	Sur piquet de terre ou socle béton
Profondeur d'enfouissement du câble	Moins de 6 pouces (152 mm)
Garantie	5 ans (pièces brûleur, optiques, électroniques)
Service client	1-877-430-1818, [e-mail]
Sécurité	Couper l'alimentation avant installation ; respecter les codes électriques locaux
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter produits abrasifs ou solvants
Pièces détachées disponibles	Transformateurs, câbles, piquets de terre, supports de montage
Réparabilité	Réparation ou remplacement sous garantie ; pièces optiques et électroniques couvertes

FOIRE AUX QUESTIONS - Flux LPP20-CC Dals

Comment installer le luminaire Flux LPP20-CC ?

L'installation peut se faire sur un piquet de terre ou un socle en béton. Assurez-vous que l'alimentation du transformateur est coupée avant de commencer. Fixez le support de montage, effectuez les connexions électriques avec des marettes étanches, puis fixez le luminaire. Enfoncez le piquet dans le sol ou vissez le support au béton.

Comment changer la température de couleur ?

Appuyez sur le bouton de sélection situé sur le luminaire jusqu'à ce que la température de couleur souhaitée soit atteinte.

Quel transformateur utiliser avec ce luminaire ?

Utilisez le transformateur LTRP-60-BK (60 W max) ou LTR-300-BK (300 W max), vendus séparément.

Quels câbles sont compatibles ?

Les câbles basse tension de calibre 16, 14 ou 12 AWG sont compatibles, par exemple les modèles LCBL-50-16, LCBL-100-14, LCBL-100-12, etc. Le câble principal est destiné à un enfouissement peu profond (< 6 pouces).

Puis-je enterrer le câble ?

Oui, le câble basse tension principal est conçu pour un enfouissement peu profond, à moins de 6 pouces (152 mm) de profondeur.

Comment entretenir le luminaire ?

Nettoyez la surface avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager le revêtement.

Quelle est la garantie ?

Dals offre une garantie de 5 ans à compter de la date d'achat, couvrant la réparation ou le remplacement des pièces du brûleur, optiques et électroniques défectueuses.

Comment contacter le service client Dals ?

Composez le 1-877-430-1818 ou envoyez un courriel à [e-mail].

Le luminaire est-il dimmable ?

La notice ne mentionne pas de fonction de gradation. Il dispose uniquement d'une sélection de température de couleur.

Quelles sont les précautions de sécurité ?

Avant l'installation, coupez l'alimentation au niveau du disjoncteur. L'installation doit être conforme aux codes électriques locaux et réalisée par un électricien qualifié si nécessaire. Ne pas exposer le luminaire à des tensions supérieures à 600 V.

MODE D'EMPLOI Flux LPP20-CC Dals

Transformateur, modèle LTRP-60-BK ou LTR-300-BK, est requis pour l'installation. Vendu séparément.

Câble de 124 ou 16 AWG pour l'enfouissement direct (Selon les exigences du système - Voir la fiche d'informations supplémentaires) Tension maximale de connecteur : 600 V (mallette remplie de silicone). Le câble basse tension principal est destiné à un enfouissement peu profond (moins de 6 pouces / 152 mm). Câble d'éclairage basse tension supplémentaire disponible chez nos distributeurs.

20" LED path light Luminaire de sentier DEL de 20"

Ground stake fastener Fixation de piquet de terre

Piquet de terre

Marettes étanches

LTRP-60-BK: Transformer / Transformateur - Max. 60W

LTR-300-BK: Transformer / Transformateur - Max. 300W

LCBL-50-16: 50 feet of 16 gauge low-voltage wiring / 50 pieds de fil basse tension de calibre 16

LCBL-50-14: 50 feet of 14 gauge low-voltage wiring / 50 pieds de fil basse tension de calibre 14

LCBL-100-16: 100 pieds de fil basse tension de calibre 16

LCBL-100-14: 100 pieds de fil basse tension de calibre 14

LCBL-100-12: 100 pieds de fil basse tension de calibre 12

LCBL-200-12: 200 pieds de fil basse tension de calibre 12

Appuyez sur le bouton de sélection situé sur le luminaire jusqu'à ce que la température de couleur souhaitée soit atteinte.

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du brûleur, ainsi que les pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1877 430 1818 ou par courriel à [e-mail].

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles.

L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Installation pour socle en béton

Assurez-vous que l'alimentation du transformateur est coupée.

Retirez le support de montage de la base du luminaire.

Percez des trous sur la base de béton préalablement coulée en utilisant le support de montage comme gabarit. Pour de meilleurs résultats, utilisez un foret à béton et des vis à béton (non incluses) pour fixer solidement le support de montage au béton.

Faire les connexions électriques.

5 Fasten the base of luminaire to the mounting bracket using the provided screws. Fixez la base du luminaire au support de montage à l'aide des vis fournies.

Remettez le courant.

Assurez-vous que l'alimentation du transformateur est coupée.

2 Attach the mounting bracket to the ground stake using the ground stake fastener provided. Fixez le support de montage au piquet de terre à l'aide de la fixation de piquet de terre fournie.

3 Attach luminaire to ground stake. Fixez le luminaire au piquet de terre.

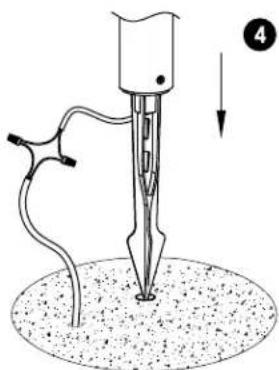

Faire les connexions électriques et enfoncer le piquet dans le sol.

Remettez le courant.

dals

18774301818 www.dals.com INS_LPP20_REV7
