Ledge VAL36-CC - Lampe Dals - Notice d'utilisation et mode d'emploi gratuit

Marque	Dals
Modèle	Ledge VAL36-CC
Type de produit	Lampe LED encastrée ajustable
Température de couleur	Réglable : 2700K, 3000K, 3500K, 4000K, 5000K
Variateur	Compatible avec la plupart des gradateurs (consultez la liste DALS)
Alimentation	120 V CA (via transformateur intégré)
Installation	Sur boîtier électrique standard, avec panneau d'ajustement et ancrages
Décalage maximal	Jusqu'à 39,4 cm (15,5 po) de chaque côté
Contenu de la boîte	Panneau d'ajustement, matériel de montage, coussins adhésifs, guide d'installation
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Installation par un électricien qualifié ; couper l'alimentation avant l'installation
Normes	Conforme à la norme canadienne NMB-005 (classe B)

FOIRE AUX QUESTIONS - Ledge VAL36-CC Dals

Comment installer la lampe Ledge VAL36-CC ?

Fixez d'abord le support de montage au boîtier électrique. Insérez les vis dans les fentes horizontales du panneau d'ajustement, puis ajustez la position. Faites les connexions électriques (noir, blanc, vert/copper) et fixez le luminaire au panneau. Consultez le guide détaillé fourni.

Est-ce que cette lampe est dimmable ?

Oui, elle fonctionne avec la plupart des gradateurs. Consultez le site web DALS pour la liste des gradateurs compatibles.

Comment régler la température de couleur ?

Utilisez l'interrupteur CCT situé sur le luminaire pour basculer entre 2700K, 3000K, 3500K, 4000K et 5000K.

Quel est le décalage maximal possible ?

Le panneau d'ajustement permet un décalage allant jusqu'à 15,5 pouces (39,4 cm) de chaque côté par rapport à la boîte électrique.

Puis-je installer la lampe moi-même ?

Il est recommandé de faire appel à un électricien qualifié. Si vous avez de l'expérience, coupez toujours le courant au disjoncteur avant l'installation.

Quels accessoires sont inclus dans la boîte ?

Vous trouverez le panneau d'ajustement, le matériel de montage (vis, écrous à oreilles), des coussins adhésifs et le guide d'installation.

La lampe est-elle compatible avec un boîtier électrique standard ?

Oui, elle se fixe sur un boîtier électrique encastré standard (non inclus).

Comment nettoyer la lampe ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Que faire si la lampe ne s'allume pas ?

Vérifiez que l'alimentation est rétablie et que les connexions électriques sont correctes. Assurez-vous que le variateur est compatible. Si le problème persiste, contactez un électricien.

Cette lampe est-elle certifiée ?

Oui, elle est conforme à la norme canadienne NMB-005 pour les appareils numériques de classe B.

MODE D'EMPLOI Ledge VAL36-CC Dals

* Fonctionne avec la plupart des gradateurs. Voir le site web DALS pour la liste de gradateurs compatibles.

ITEMS INCLUDED IN THE BOX / ARTICLES INCLUS DANS LA BOÎTE

Panneau d'ajustement

Matériel de montage

Matériel de montage

Adhesive pads

Coussins adhésifs

Guide d'installation

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

Installation

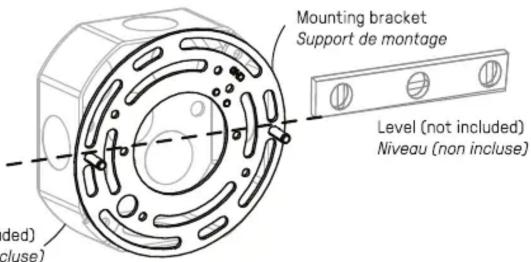

Placer le support de montage sur le boîtier électrique (non inclus). S'assurer que les vis du support de montage sont de niveau à l'horizontal. Fixer le support de montage au boîtier électrique avec les vis fournies.

Insérer les vis du support de montage dans les fentes horizontales centrales du panneau d'ajustement.

Déterminer la position souhaitée de votre luminaire. Faire glisser horizontalement le panneau d'ajustement jusqu'à la position souhaitée. Le panneau peut être décalé vers la droite ou vers la gauche. Le centre du panneau d'ajustement sera le centre du luminaire.

Middle horizontal slots Fentes horizontales centrales Adjustment panel Panneau d'ajustement 9.5" (VAL24-CC) 15,5" (VAL36-CC) 9.5" (VAL24-CC) 15,5" (VAL36-CC)

Le luminaire peut être décentré de la boîte électrique jusqu'à

9,5po (VAL24-CC) ou 15,5po (VAL36-CC) vers la droite ou vers la gauche.

Marquer la position des ancrages sur le mur. Retirer temporairement le panneau d'ajustement. Installer les ancrages.

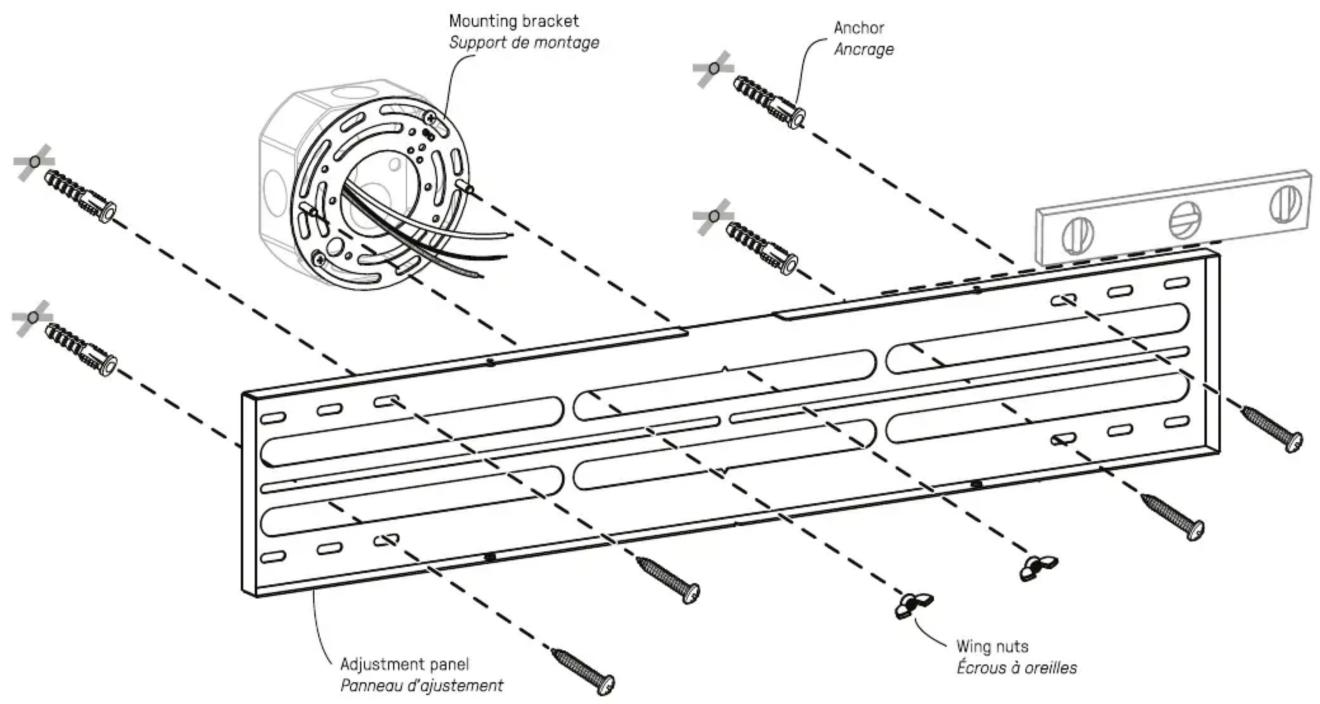

Placer le panneau d'ajustement sur le support de montage. Faire passer les fils du boîtier électrique à travers le panneau d'ajustement. Visser les écrous à oreilles pour fixer le panneau d'ajustement au support de montage.

Niveler à nouveau le panneau et installer les vis alignées avec les ancrages.

Mounting bracket Support de montage Anchor Ancrage Adjustment panel Panneau d'ajustement Wing nuts Écrous à oreilles

Au besoin, caler le panneau d'ajustement avec les coussins adhésifs fournis. Retirer le panneau d'ajustement du support de montage. Coller les coussins adhésifs à l'arrière. Revisser le panneau d'ajustement avec les écrous à oreilles et les vis.

Adhesive pads Coussins adhésifs dc

Faire les connections électriques du transformateur au boîtier électrique. (Voir les détails de connexion).

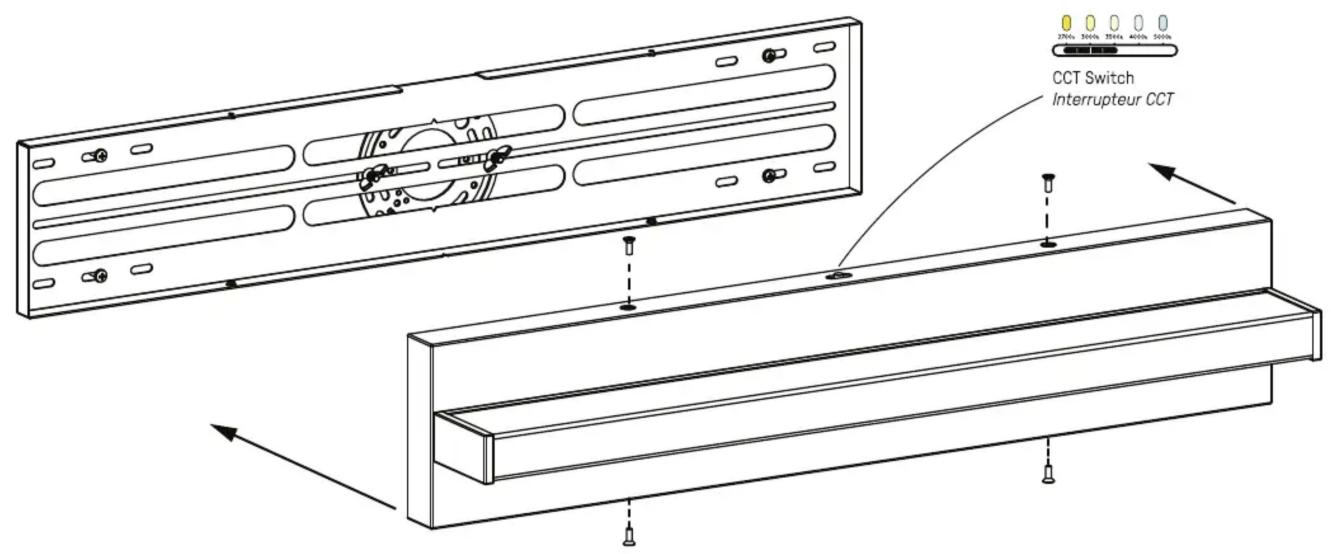

Installer le luminaire au panneau d'ajustement avec les vis.

Pour régler la température de couleur de la lumière, utiliser l'interrupteur CCT sur le luminaire pour basculer entre 2700K, 3000K, 3500K, 4000K et 5000K.

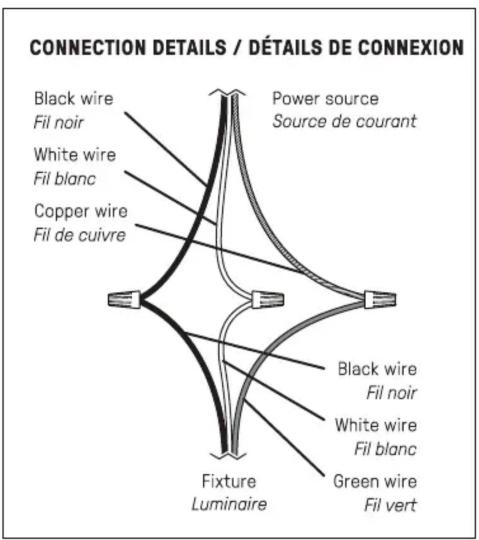

CONNECTION DETAILS / DÉTAILS DE CONNEXION Black wire Fil noir White wire Fil blanc Copper wire Fil de cuivre Power source Source de courant Black wire Fil noir White wire Fil blanc Green wire Fil vert Fixture Luminaire

CCT Switch Interrupteur CCT
