UHF-01HL - Microphone GEMINI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone sans fil UHF
Marque	Gemini
Modèle	UHF-01HL
Composants inclus	Récepteur, émetteur de ceinture (avec micro-cravate ou casque), microphone main
Alimentation du récepteur	Adaptateur AC/DC
Alimentation de l'émetteur ceinture	2 piles AA
Alimentation du microphone main	2 piles AA
Fréquence de fonctionnement	UHF
Connectivité	Sortie audio 6,35 mm (AF OUT) pour connexion à ampli/mixeur
Indicateurs	RF (réception), alimentation, batterie faible
Fonctionnalités microphone main	Marche/Arrêt/Silence (Mute)
Portée	Non spécifiée, typique 30-50 mètres
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide, ne pas utiliser de produits chimiques
Consignes de sécurité	Respecter la polarité des piles, ne pas exposer à l'eau, débrancher en cas d'orage
Certifications	FCC
Pièces détachées et réparabilité	Utiliser des pièces d'origine, contacter le SAV pour toute réparation
Dimensions du récepteur (estimées)	Environ 200 x 150 x 40 mm
Poids du récepteur (estimé)	Environ 500 g
Dimensions du microphone main (estimées)	Environ 250 x 50 mm
Poids du microphone main (estimé)	Environ 300 g (avec piles)

FOIRE AUX QUESTIONS - UHF-01HL GEMINI

Comment installer les piles dans l'émetteur de ceinture ?

Ouvrez le couvercle du compartiment à piles, insérez 2 piles AA en respectant la polarité (+/-), puis refermez le couvercle.

Pourquoi l'indicateur RF ne s'allume-t-il pas sur le récepteur ?

Vérifiez que l'émetteur est allumé et que la fréquence de l'émetteur correspond à celle du récepteur. Assurez-vous également que les piles de l'émetteur sont neuves.

Comment connecter le récepteur à un amplificateur ?

Utilisez un câble audio avec fiche 6,35 mm. Connectez une extrémité à la prise AF OUT du récepteur et l'autre extrémité à l'entrée MIC IN ou AUX IN de votre amplificateur ou table de mixage.

Que faire si le son est faible ou inexistant ?

Augmentez le volume sur le récepteur et sur votre amplificateur. Vérifiez que l'émetteur est allumé et que la batterie n'est pas faible (indicateur rouge). Assurez-vous que le microphone main n'est pas en mode Mute.

Comment nettoyer le microphone ?

Utilisez un chiffon doux légèrement humide. N'utilisez jamais de produits chimiques ou de solvants comme l'essence ou l'insecticide.

Puis-je utiliser des piles rechargeables ?

Oui, vous pouvez utiliser des piles rechargeables de type AA. Assurez-vous qu'elles sont complètement chargées avant utilisation.

Que faire en cas de parasites ou d'interférences ?

Utilisez des cordons blindés pour connecter le récepteur à l'amplificateur. Éloignez le microphone des sources d'interférences comme les routeurs Wi-Fi ou les autres équipements sans fil.

Comment activer la fonction Mute sur le microphone main ?

Faites glisser l'interrupteur d'alimentation en position centrale. Le son sera coupé. Pour reprendre, basculez l'interrupteur sur ON.

Que faire si le microphone ne s'allume pas ?

Vérifiez que les piles sont installées correctement et qu'elles sont neuves. Si le problème persiste, contactez le SAV.

Comment ranger le système après utilisation ?

Éteignez tous les composants. Retirez les piles des émetteurs si vous ne l'utilisez pas pendant une période prolongée pour éviter les fuites. Rangez le tout dans un endroit sec.

MODE D'EMPLOI UHF-01HL GEMINI

ATTENTION: Cet appareil répond aux certifications FCC lorsqu'il est connecté à d'autres appareils à l'aide de cordons blindés. Afin de prévenir tout risque de parasites électromagnétiques avec un poste radio ou TV, veuillez utiliser des cordons blindés.

Le point d'exclamation situé dans un triangle est destiné à attirer votre attention durant l'utilisation de votre appareil ou d'un entretien périodique de ce dernier. Vous en trouverez plusieurs dans le mode d'emploi de l'appareil.

LIRE LES INSTRUCTIONS: Toutes les instructions et consignes d'utilisation doivent être lues avant l'utilisation de l'appareil.

CONSERVEZ LES INSTRUCTIONS: Nous vous recommandons de conserver les instructions et consignes d’utilisation en cas de nécessité ultérieure.

RESPECT DES CONDITIONS D'UTILISATION: Nous vous recommandons de respecter les instructions d'utilisation.

SUIVRE LES INSTRUCTIONS D UTIUSATION: Nous vous recommandons de respecter la chronologie des instructions dûutilisation.

NETIOYAGE: Lñappareil doit être nettoyé avec un chiffon légèrement humide. Ne pas utiliser de produits chimiques corrosifs & volatiles (cire, essence, insecticide) afin de ne pas endommager Lñappareil.

Cordon: Ne pas utiliser de cordons non préconisés par le fabricant afin de ne pas endommager l'appareil.

EAU & HUMIOITE: Ne pas utiliser lñappareil a proximité dňune source dňeau (cuisine, salle de bain, lavabo...), ni dans un endroit sujet a lǐhumidité (piscine...)

ACCESSOIRES: Ne pas installer cet appareil sur un support ou dans un endroit instable. L'appareil pourrait tomber au risque de blesser une personne et être endommagé. Veiller à utiliser des accessoires (pied, support, crochet...) recommandés par le fabricant ou vendu avec l'appareil. Tout montage ou installation doit respecter les instructions du fabricant et utiliser des accessoires d'installation recommandés par le fabricant.

TRANSPORT SUR CHARIOT: Tout produit installé sur un chariot doit être manipulé avec précaution. Un déplacement brusque ou trop rapide sur une surface non plane pourrait entraîner la chute de l'ensemble et endommager l'appareil. Voir Figure A.

VENTILATION: les ouvertures et ouïes dñaération situées sur l'appareil permettent une ventilation optimale de ce dernier afin d'éviter toute surchauffe. Ces ouvertures ne doivent jamais être obstruées. Ne pas placer l'appareil sur un support souple risquant de bloquer les ouïes dñaération (lit, sofa, canapé...). Si l'appareil est intégré dans une installation ou dans un rack, veillez à la ventilation et consultez le fabricant pour toute information complémentaire.

ALIMENTATION: Veillez à respecter la tension d'alimentation située au dos de l'appareil. Si vous n'êtes pas certain de la tension d'utilisation dans votre pays, contactez votre revendeur.

EMPLACEMENT: Veillez à installer l'appareil sur un support stable.

PERIODE DE NON UTILISATION: Débranchez le cordon dînalimentation de l'appareil en cas de non utilisation prolongée.

Fig. A

Mise à la TERRE:

Si l'appareil est équipé d'une alimentation à courant alternatif (prise possédant un contact plus large que l'autre), celle-ci se connectera correctement à la prise uniquement si vous respectez le sens de branchement. Il s'agit là d'une mesure de sécurité. Si vous n'arrivez pas à insérer la fiche dans la prise, inversez la fiche. Si vous ne pouvez toujours pas insérer cette dernière, contactez un électricien afin de remplacer votre prise électrique qui est obsolète. Veillez à respecter cette consigne Si l'appareil est équipés d'une fiche d'alimentation avec terre, veillez à la connecter à une prise électrique équipée d'une connexion à la terre. Il s'agit d'une mesure de sécurité. Si vous ne pouvez insérer la fiche dans la prise électrique, contactez un électricien afin de remplacer votre prise électrique qui obsolète. Il est important de respecter cette mesure de sécurité.

INSTALLATION DU CORDON D'ALIMENTATION: Les cordons d'alimentation doivent être déroulés et rangés proprement afin d'éviter de se prendre les pieds dedans, en particulier les cordons reliés aux prises électriques.

ANTENNE EXTERIEURE: Si vous reliez votre appareil à une antenne ou un câble extérieur, assurez-vous de la présence d'une connexion à la terre afin d'éviter les surtensions et les décharges d'électricité statique. L'article 810 du National Electrical Code, ANSI/NFPAS 70, précise toutes les informations nécessaires afin d'effectuer correctement le branchement à la terre du pylône ou de la structure porteuse, la connexion du câble à l'antenne de décharge, dimensions des connecteurs de mise à la terre du pylône ou de la structure porteuse, la connexion du câble à l'antenne de décharge, dimensions des connecteurs de mise à la terre, connexions des électrodes, consignes de mise à la terre des électrodes. Voir Schéma B.

ORAGE/FOUDRE: En cas d'orage et de non utilisation prolongée, débranchez le cordon d'alimentation, le câble d'antenne et les cordons audio. Ceci afin d'éviter les dégâts occasionnés par la foudre et les surcharges électriques.

LIGNES ELECTRIQUES: Une antenne extérieure ne doit pas être située à proximité immédiate de lignes électriques et/ou dûn transformateur électrique, afin de ne pas tomber dessus en cas de chute. Lors de l'installation dûne antenne extérieure, veillez à éviter tout contact avec des lignes électriques : tout contact peut être fatal.

SURCHARGE: Ne surchargez pas les prises électriques, blocs multiprises & rallonges en y connectant trop d'appareils. Ceci afin d'éviter tout risque de surcharge électrique ou d'incendie (Surchauffe).

INSERTION D'OBJET & DE LIQUIDE: N'insérez pas d'objets dans les fentes ou ouvertures de l'appareil afin d'éviter tout risque de choc électrique et d'incendie. Ne jamais renverser de liquide sur l'appareil.

SERVICE APRES VENTE: Nñessayez pas de réparer cet appareil; en l'ouvrant ou en le démontant afin d'héviter tout ris de choc électrique. En cas de problème, veuillez prendre contact avec votre revendeur.

PANNEISITUATION NECESSITANT UN RETOUR EN SAV: Débranchez l'appareil de la prise électrique, remettez le dans son emballage d'origine et contactez votre revendeur en tenant compte des situations suivantes:

• Lorsque le cordon d'alimentation est endommagé. • Si un liquide a été renversé dessus. • Si l'appareil a été exposé à la pluie. Si l'appareil ne fonctionne pas correctement malgré le respect des instructions d'utilisation. Ajustez uniquement les réglages préconisés dans le mode d'emploi, toute manipulation ou réglage non conseillés dans ce dernier peut endommager l'appareil et procurer plus de travail en cas d'intervention SAV afin de remettre l'appareil en état de marche.

PIECES DE RECHANGE: Lorsque vous avez besoin de remplacer des pièces de l'appareil, veillez à utiliser des pièces d'origine ou possédant des caractéristiques identiques. L'utilisation de pièces non autorisées peut endommager l'appareil : surchauffe, court-circuit, choc électrique. CONTROLE DE SECURITE: Avant de récupérer votre appareil, assurez-vous que le SAV a effectué tous les contrôles de sécurité nécessaires afin de vous restituer un appareil en état de marche.

INSTALLATION AU PLAFOUND OU SUR UN MUR: Ce type d'installation des déconseillé.

CHALEUR: Veillez à installer l'appareil loin de toute source de chaleur telle que radiateur, réchaud ou tout autre appareil produisant de la chaleur. Recyclage : Cet appareil ne doit pas être considéré comme un déchet domestique à usage unique. Vous devez le déposer dans un point de collecte destiné au recyclage des appareils électroniques et électroménagers. Ainsi vous préservez l'environnement et évitez les problèmes de santé publique vis-à-vis des conséquences négatives liées à leur dépôt dans un endroit non approprié. Le recyclage contribue à préserver les ressources naturelles. Pour plus d'informations sur les conditions de recyclage de l'appareil, veuillez contacter les autorités de votre pays, les institutions locales ou votre revendeur.

1. Connectez une extrémité du câble audio avec une fiche de 6,35 mm à 6,35 mm dans la prise AF OUT située sur le panneau arrière de l'amplituner. Connectez l'autre extrémité du câble audio à "MIC IN" ou "AUX IN" de l'amplificateur ou du mélangeur.
2. Raccordez la fiche CC de l'adaptateur AC / DC fourni à la prise DC IN située sur le panneau arrière du récepteur. Branchez la fiche CA de l'adaptateur AC / DC sur la prise de courant.
3. Appuyez sur le bouton ON / OFF du panneau avant pour allumer le récepteur.
4. Allumez l'émetteur. L'indicateur RF sur le récepteur s'allume.
5. Réglez le volume du récepteur et le volume de votre amplificateur ou table de mixage au niveau approprié.

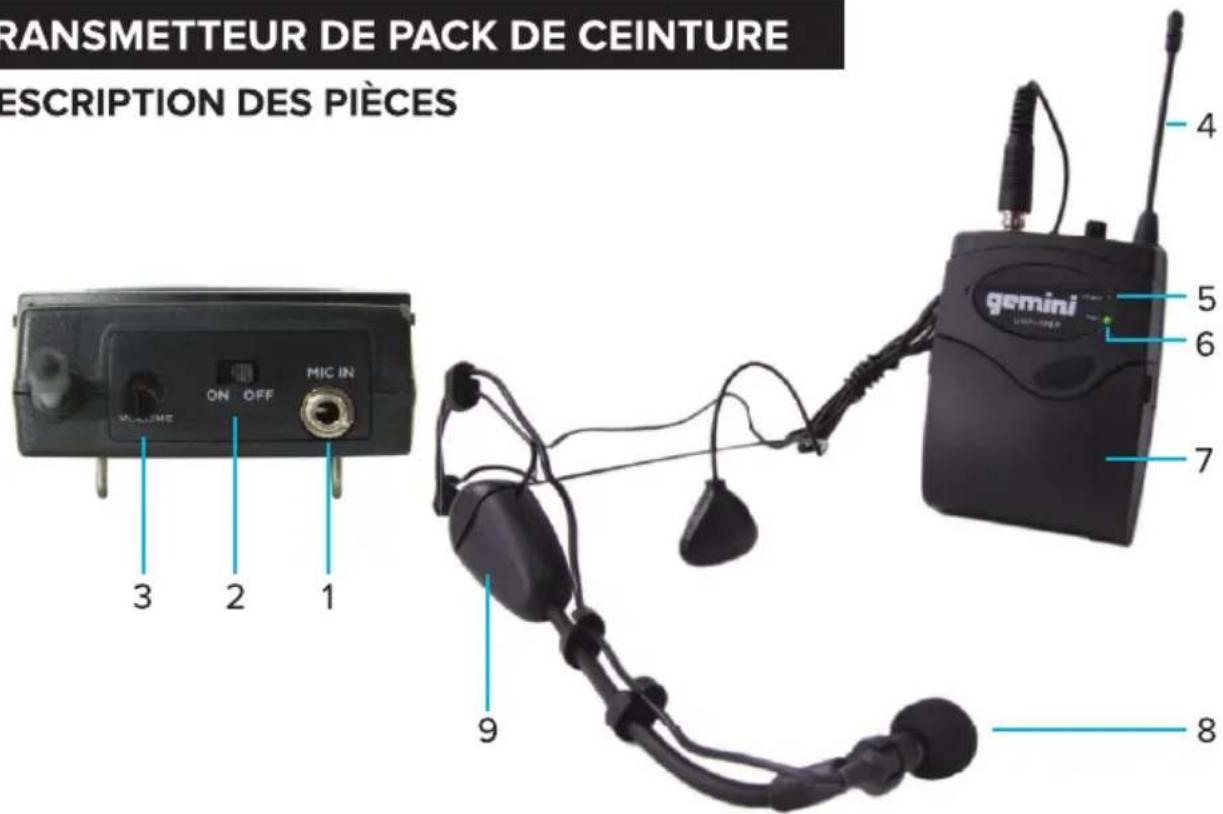

Transmetteur de PACK de ceinture description des pièces

1. MIC In Jack
2. Interrupteur ON/OFF
3. Volume du microphone
4. Antenne
5. Indicateur de faible puissance
6. Indicateur de puissance
7. Couvercle de la batterie
8. Lapel MIC
9. Écouteurs MIC

1. Ouvrez le couvercle de la batterie et installez les piles AA 2PCS dans le compartiment à piles en respectant la polarité. Fermez ensuite le couvercle de la batterie.
2. Insérez le casque MIC fourni ou le chevauchement MIC dans la prise MIC IN. Tournez la bague collectrice en métal sur la prise dans le sens des aiguilles d'une montre pour la visser dans le connecteur.
3. Faites glisser le contacteur d'allumage sur la position «ON» pour allumer l'émetteur. L'indicateur d'alimentation s'allume en vert. Cela indique le bon fonctionnement.
4. L'indicateur RF sur le récepteur s'allume maintenant (confirmez la fréquence de l'émetteur comme celle du récepteur avant l'opération). Pendant le fonctionnement, si le témoin de batterie faible s'allume en rouge, cela indique que la batterie est faible. Remplacez la nouvelle batterie.
5. Après utilisation, faites glisser le contacteur d'allumage sur la position "OFF" pour éteindre l'émetteur. Si vous n'utilisez pas le système de microphone sans fil pendant une période prolongée, retirez les piles de l'émetteur pour éviter toute fuite de la pile qui pourrait endommager le transmetteur.

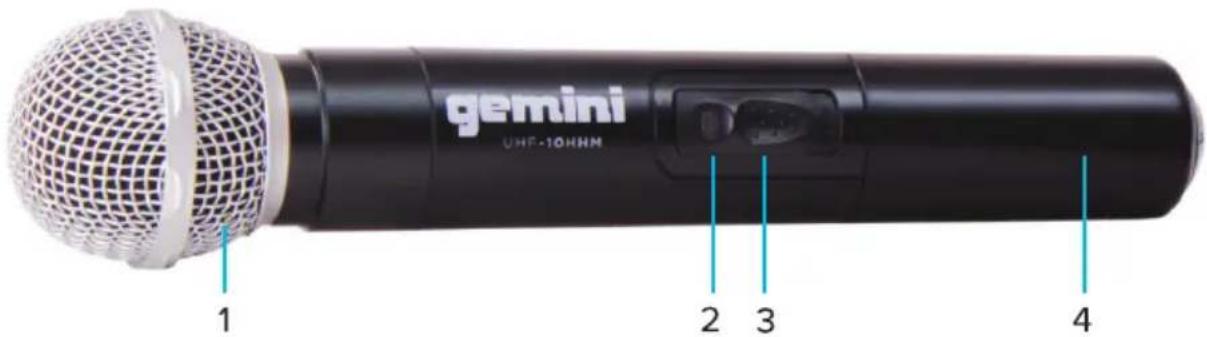

Description des pièces

1. Grille (capsule à l'intérieur)
2. Indicateur d'énergie/Batterie faible
3. Commutateur ON/OFF/Silence
4. Batterie/Compartiment de couverture

1. Ouvrez le couvercle de la batterie et installez les piles AA 2PCS dans le compartiment à piles en respectant la polarité. Fermez ensuite le couvercle de la batterie.
2. Faites glisser l'interrupteur d'alimentation sur la position "ON" pour allumer le microphone. L'indicateur d'alimentation clignotera une fois puis s'éteindra. Cela indique un fonctionnement correct.
3. L'indicateur RF sur le récepteur s'allume maintenant. (Confirmez que la fréquence de l'émetteur est la même que celle du récepteur AVANT l'opération).
4. Faites glisser l'interrupteur d'alimentation en position centrale ("MUTE") pour couper le son.
5. Pendant le fonctionnement, si le témoin d'alimentation s'allume en rouge, cela indique que la batterie est faible. Veuillez remplacer par de nouvelles piles.
6. Après utilisation, faites glisser l'interrupteur d'alimentation sur la position "OFF" pour éteindre le microphone. Si vous n'utilisez pas le système de microphone sans fil pendant une période prolongée, retirez les piles du microphone pour éviter toute fuite possible de la batterie qui pourrait endommager le microphone.

Spécifications

RECEPTEUR
