UHF-02M - Microphone GEMINI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone sans fil UHF
Marque	Gemini
Modèle	UHF-02M
Catégorie	Microphone
Type de transmission	UHF
Alimentation du récepteur	Adaptateur secteur AC/DC (12V CC) inclus
Alimentation des émetteurs	2 piles AA par émetteur (non incluses)
Nombre de microphones	1 ceinture + 1 main (selon version)
Connectique récepteur	Sortie audio jack 6,35 mm (AF OUT), entrée DC
Connectique émetteur ceinture	Entrée micro jack 3,5 mm (MIC IN)
Portée approximative	Jusqu'à 30 mètres (estimation)
Indicateurs	RF (liaison), batterie faible (rouge), alimentation (vert)
Réglages	Volume sur récepteur et émetteur ceinture
Fonction muette	Oui, sur microphone main (position centrale)
Entretien	Nettoyer avec un chiffon légèrement humide, éviter produits chimiques
Sécurité	Utiliser des cordons blindés, ne pas ouvrir, débrancher en cas d'orage
Pièces détachées	Piles, adaptateur secteur, antenne (non fournie séparément)
Recyclage	Déposer en point de collecte pour appareils électroniques

FOIRE AUX QUESTIONS - UHF-02M GEMINI

Comment brancher le récepteur du micro sans fil UHF-02M ?

Connectez une extrémité du câble audio jack 6,35 mm à la prise AF OUT du récepteur, et l'autre à l'entrée MIC IN ou AUX IN de votre amplificateur ou table de mixage. Branchez ensuite l'adaptateur secteur fourni à la prise DC IN du récepteur, puis sur une prise électrique.

Comment allumer le système et vérifier la liaison ?

Appuyez sur le bouton ON/OFF du récepteur. Allumez ensuite l'émetteur (ceinture ou main) en position ON. Le voyant RF sur le récepteur doit s'allumer pour indiquer une bonne liaison. Vérifiez que la fréquence de l'émetteur correspond à celle du récepteur.

Quelles piles utiliser pour l'émetteur ceinture et le micro main ?

Les deux émetteurs utilisent 2 piles AA chacun. Ouvrez le couvercle du compartiment à piles, insérez les piles en respectant la polarité (+/-), puis refermez. N'utilisez que des piles alcalines neuves pour une durée de vie optimale.

Que faire si le voyant batterie faible s'allume ?

Le voyant rouge indique que les piles sont faibles. Remplacez-les immédiatement par des piles neuves pour éviter une coupure du son. Enlevez les piles si l'appareil n'est pas utilisé pendant longtemps pour éviter les fuites.

Comment utiliser la fonction muette sur le micro main ?

Sur le micro main, le commutateur a trois positions : ON (haut), MUTE (milieu) et OFF (bas). Glissez-le en position centrale pour couper le son du micro tout en laissant l'émetteur allumé.

Quelle est la portée du système UHF-02M ?

La portée typique est d'environ 30 mètres en champ libre, mais peut varier selon les obstacles (murs, métal) et les interférences. Pour une meilleure réception, placez le récepteur en hauteur et dégagé.

Comment nettoyer le microphone et le récepteur ?

Utilisez un chiffon légèrement humide (pas mouillé) pour nettoyer les surfaces. N'utilisez jamais de produits chimiques corrosifs, volatils ou abrasifs (cire, essence, insecticide) qui pourraient endommager l'appareil.

Puis-je utiliser le micro sans fil avec n'importe quel amplificateur ?

Oui, tant que votre amplificateur ou table de mixage dispose d'une entrée MIC IN ou AUX IN avec jack 6,35 mm. Branchez le câble fourni et réglez le volume du récepteur puis de l'ampli au niveau souhaité.

Que faire si le son est parasité ou faible ?

Vérifiez d'abord que les piles sont neuves et correctement installées. Assurez-vous que la distance entre émetteur et récepteur ne dépasse pas la portée recommandée. Évitez les sources d'interférences (autres appareils sans fil, murs métalliques). Utilisez des cordons blindés pour les connexions audio.

Comment éteindre et ranger le système après utilisation ?

Éteignez d'abord l'émetteur (position OFF), puis le récepteur (bouton ON/OFF). Débranchez l'adaptateur secteur. Si vous n'utilisez pas le système pendant longtemps, retirez les piles des émetteurs pour éviter les fuites. Rangez le tout dans un endroit sec et à l'abri de la poussière.

MODE D'EMPLOI UHF-02M GEMINI

ATTENTION: Cet appareil répond aux certifications FCC lorsqu'il est connecté à d'autres appareils à l'aide de cordons blindés. Afin de prévenir tout risque de parasites électromagnétiques avec un poste radio ou TV, veuillez utiliser des cordons blindés.

Le point d'exclamation situé dans un triangle est destiné à attirer votre attention durant l'utilisation de votre appareil ou d'un entretien périodique de ce dernier. Vous en trouverez plusieurs dans le mode d'emploi de l'appareil.

LIRE LES INSTRUCTIONS: Toutes les instructions et consignes d'utilisation doivent être lues avant l'utilisation de l'appareil.

CONSERVEZ LES INSTRUCTIONS: Nous vous recommandons de conserver les instructions et consignes d’utilisation en cas de nécessité ultérieure.

RESPECT DES CONDITIONS D'UTILISATION: Nous vous recommandons de respecter les instructions d'utilisation.

SUIVRE LES INSTRUCTIONS D UTIUSATION: Nous vous recommandons de respecter la chronologie des instructions dûutilisation.

NETIOYAGE: Lñappareil doit être nettoyé avec un chiffon légèrement humide. Ne pas utiliser de produits chimiques corrosifs & volatiles (cire, essence, insecticide) afin de ne pas endommager Lñappareil.

Cordon: Ne pas utiliser de cordons non préconisés par le fabricant afin de ne pas endommager l'appareil.

EAU & HUMIOITE: Ne pas utiliser lñappareil a proximité dňune source dňeau (cuisine, salle de bain, lavabo...), ni dans un endroit sujet a lǐhumidité (piscine...)

ACCESSOIRES: Ne pas installer cet appareil sur un support ou dans un endroit instable. L'appareil pourrait tomber au risque de blesser une personne et être endommagé. Veiller à utiliser des accessoires (pied, support, crochet...) recommandés par le fabricant ou vendu avec l'appareil. Tout montage ou installation doit respecter les instructions du fabricant et utiliser des accessoires d'installation recommandés par le fabricant.

TRANSPORT SUR CHARIOT: Tout produit installé sur un chariot doit être manipulé avec précaution. Un déplacement brusque ou trop rapide sur une surface non plane pourrait entraîner la chute de l'ensemble et endommager l'appareil. Voir Figure A.

VENTILATION: les ouvertures et ouïes dñaération situées sur l'appareil permettent une ventilation optimale de ce dernier afin d'éviter toute surchauffe. Ces ouvertures ne doivent jamais être obstruées. Ne pas placer l'appareil sur un support souple risquant de bloquer les ouïes dñaération (lit, sofa, canapé...). Si l'appareil est intégré dans une installation ou dans un rack, veillez à la ventilation et consultez le fabricant pour toute information complémentaire.

ALIMENTATION: Veillez à respecter la tension d'alimentation située au dos de l'appareil. Si vous n'êtes pas certain de la tension d'utilisation dans votre pays, contactez votre revendeur.

EMPLACEMENT: Veillez à installer l'appareil sur un support stable.

PERIODE DE NON UTILISATION: Débranchez le cordon d'alimentation de l'appareil en cas de non utilisation prolongée.

Fig. A

Mise à la TERRE:

Si l'appareil est équipé d'une alimentation à courant alternatif (prise possédant un contact plus large que l'autre), celle-ci se connectera correctement à la prise uniquement si vous respectez le sens de branchement. Il s'agit là d'une mesure de sécurité. Si vous n'arrivez pas à insérer la fiche dans la prise, inversez la fiche. Si vous ne pouvez toujours pas insérer cette dernière, contactez un électricien afin de remplacer votre prise électrique qui est obsolète. Veillez à respecter cette consigne Si l'appareil est équipés d'une fiche d'alimentation avec terre, veillez à la connecter à une prise électrique équipée d'une connexion à la terre. Il s'agit d'une mesure de sécurité. Si vous ne pouvez insérer la fiche dans la prise électrique, contactez un électricien afin de remplacer votre prise électrique qui obsolète. Il est important de respecter cette mesure de sécurité.

INSTALLATION DU CORDON D'ALIMENTATION: Les cordons d'alimentation doivent être déroulés et rangés proprement afin d'éviter de se prendre les pieds dedans, en particulier les cordons reliés aux prises électriques.

ANTENNE EXTERIEURE: Si vous reliez votre appareil à une antenne ou un câble extérieur, assurez-vous de la présence d'une connexion à la terre afin d'éviter les surtensions et les décharges d'électricité statique. L'article 810 du National Electrical Code, ANSI/NFPAS 70, précise toutes les informations nécessaires afin d'effectuer correctement le branchement à la terre du pylône ou de la structure porteuse, la connexion du câble à l'antenne de décharge, dimensions des connecteurs de mise à la terre du pylône ou de la structure porteuse, la connexion du câble à l'antenne de décharge, dimensions des connecteurs de mise à la terre, connexions des électrodes, consignes de mise à la terre des électrodes. Voir Schéma B.

ORAGE/FOUDRE: En cas d'orage et de non utilisation prolongée, débranchez le cordon d'alimentation, le câble d'antenne et les cordons audio. Ceci afin d'éviter les dégâts occasionnés par la foudre et les surcharges électriques.

LIGNES ELECTRIQUES: Une antenne extérieure ne doit pas être située à proximité immédiate de lignes électriques et/ou dûn transformateur électrique, afin de ne pas tomber dessus en cas de chute. Lors de l'installation dûne antenne extérieure, veillez à éviter tout contact avec des lignes électriques : tout contact peut être fatal.

SURCHARGE: Ne surchargez pas les prises électriques, blocs multiprises & rallonges en y connectant trop d'appareils. Ceci afin d'éviter tout risque de surcharge électrique ou d'incendie (Surchauffe).

INSERTION D'OBJET & DE LIQUIDE: N'insérez pas d'objets dans les fentes ou ouvertures de l'appareil afin d'éviter tout risque de choc électrique et d'incendie. Ne jamais renverser de liquide sur l'appareil.

SERVICE APRES VENTE: Nñessayez pas de réparer cet appareil; en l'ouvrant ou en le démontant afin d'héviter tout ris de choc électrique. En cas de problème, veuillez prendre contact avec votre revendeur.

PANNEISITUATION NECESSITANT UN RETOUR EN SAV: Débranchez l'inappareil de la prise électrique, remettez le dans son emballage d'origine et contactez votre revendeur en tenant compte des situations suivantes:

Fig. B

• Lorsque le cordon d'alimentation est endommagé. • Si un liquide a été renversé dessus. • Si l'appareil a été exposé à la pluie. Si l'appareil ne fonctionne pas correctement malgré le respect des instructions d'utilisation. Ajustez uniquement les réglages préconisés dans le mode d'emploi, toute manipulation ou réglage non conseillés dans ce dernier peut endommager l'appareil et procurer plus de travail en cas d'intervention SAV afin de remettre l'appareil en état de marche.

PIECES DE RECHANGE: Lorsque vous avez besoin de remplacer des pièces de l'appareil, veillez à utiliser des pièces d'origine ou possédant des caractéristiques identiques. L'utilisation de pièces non autorisées peut endommager l'appareil : surchauffe, court-circuit, choc électrique. CONTROLE DE SECURITE: Avant de récupérer votre appareil, assurez-vous que le SAV a effectué tous les contrôles de sécurité nécessaires afin de vous restituer un appareil en état de marche.

INSTALLATION AU PLAFOUND OU SUR UN MUR: Ce type d'installation des déconseillé.

CHALEUR: Veillez à installer l'appareil loin de toute source de chaleur telle que radiateur, réchaud ou tout autre appareil produisant de la chaleur. Recyclage : Cet appareil ne doit pas être considéré comme un déchet domestique à usage unique. Vous devez le déposer dans un point de collecte destiné au recyclage des appareils électroniques et électroménagers. Ainsi vous préservez l'environnement et évitez les problèmes de santé publique vis-à-vis des conséquences négatives liées à leur dépôt dans un endroit non approprié. Le recyclage contribue à préserver les ressources naturelles. Pour plus d'informations sur les conditions de recyclage de l'appareil, veuillez contacter les autorités de votre pays, les institutions locales ou votre revendeur.

1. Connectez une extrémité du câble audio avec une fiche de 6,35 mm à 6,35 mm dans la prise AF OUT située sur le panneau arrière de l'amplituner. Connectez l'autre extrémité du câble audio à "MIC IN" ou "AUX IN" de l'amplificateur ou du mélangeur.
2. Raccordez la fiche CC de l'adaptateur AC / DC fourni à la prise DC IN située sur le panneau arrière du récepteur. Branchez la fiche CA de l'adaptateur AC / DC sur la prise de courant.
3. Appuyez sur le bouton ON / OFF du panneau avant pour allumer le récepteur.
4. Allumez l'émetteur. L'indicateur RF sur le récepteur s'allume.
5. Réglez le volume du récepteur et le volume de votre amplificateur ou table de mixage au niveau approprié.

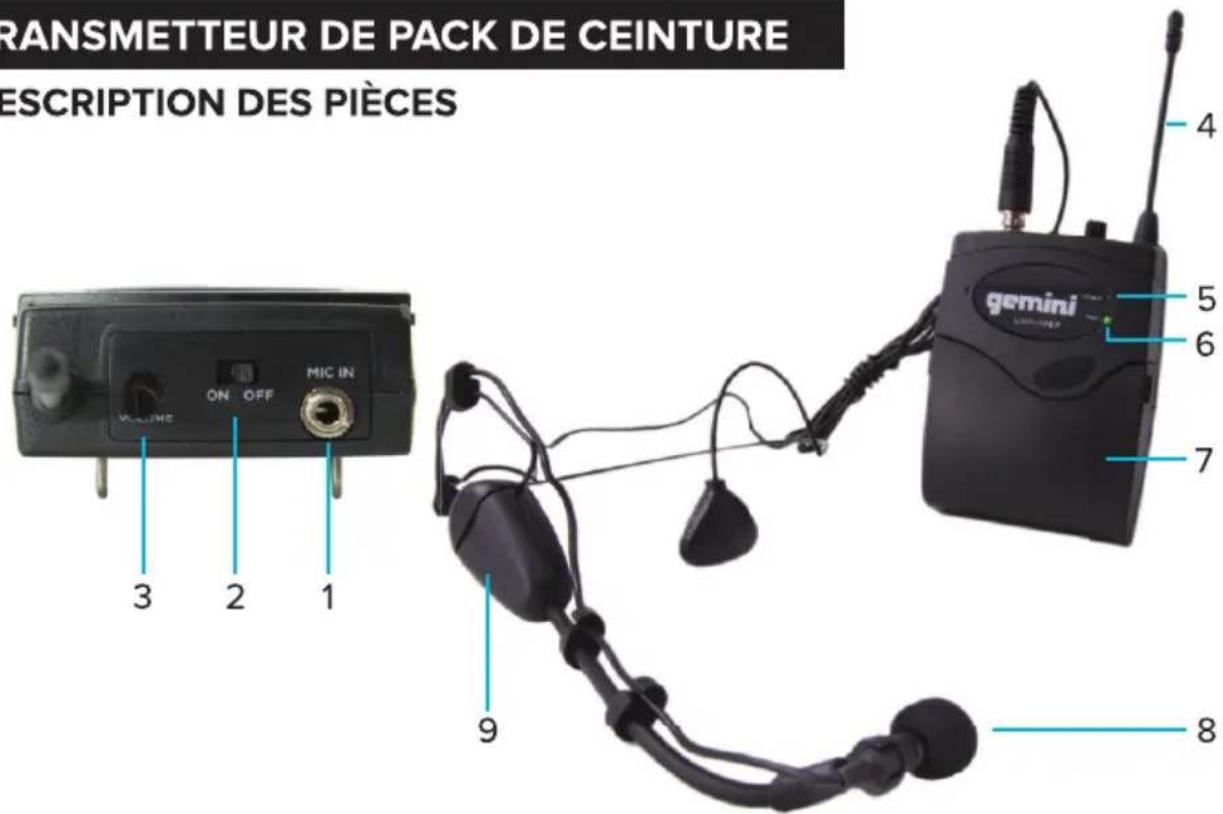

Transmetteur de PACK de ceinture description des pièces

1. MIC In Jack
2. Interrupteur ON/OFF
3. Volume du microphone
4. Antenne
5. Indicateur de faible puissance
6. Indicateur de puissance
7. Couvercle de la batterie
8. Lapel MIC
9. Écouteurs MIC

1. Ouvrez le couvercle de la batterie et installez les piles AA 2PCS dans le compartiment à piles en respectant la polarité. Fermez ensuite le couvercle de la batterie.
2. Insérez le casque MIC fourni ou le chevauchement MIC dans la prise MIC IN. Tournez la bague collectrice en métal sur la prise dans le sens des aiguilles d'une montre pour la visser dans le connecteur.
3. Faites glisser le contacteur d'allumage sur la position «ON» pour allumer l'émetteur. L'indicateur d'alimentation s'allume en vert. Cela indique le bon fonctionnement.
4. L'indicateur RF sur le récepteur s'allume maintenant (confirmez la fréquence de l'émetteur comme celle du récepteur avant l'opération). Pendant le fonctionnement, si le témoin de batterie faible s'allume en rouge, cela indique que la batterie est faible. Remplacez la nouvelle batterie.
5. Après utilisation, faites glisser le contacteur d'allumage sur la position "OFF" pour éteindre l'émetteur. Si vous n'utilisez pas le système de microphone sans fil pendant une période prolongée, retirez les piles de l'émetteur pour éviter toute fuite de la pile qui pourrait endommager le transmetteur.

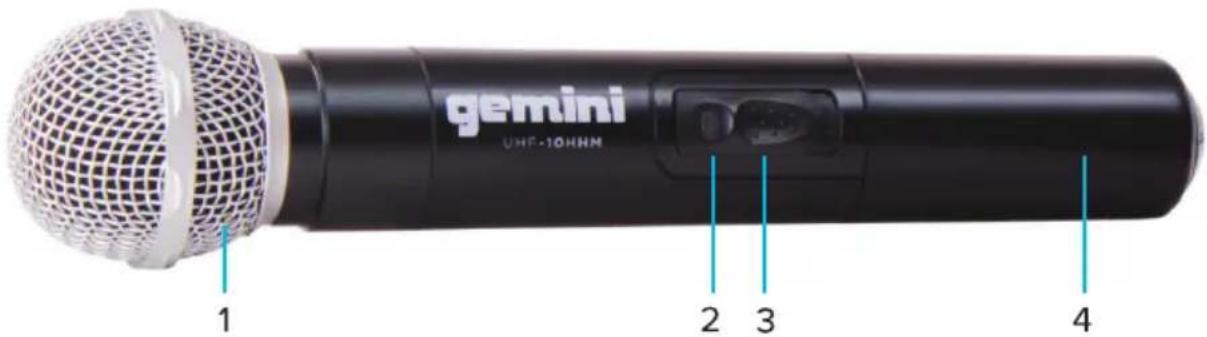

Description des pièces

1. Grille (capsule à l'intérieur)
2. Indicateur d'énergie/Batterie faible
3. Commutateur ON/OFF/Silence
4. Batterie/Compartiment de couverture

1. Ouvrez le couvercle de la batterie et installez les piles AA 2PCS dans le compartiment à piles en respectant la polarité. Fermez ensuite le couvercle de la batterie.
2. Faites glisser l'interrupteur d'alimentation sur la position "ON" pour allumer le microphone. L'indicateur d'alimentation clignotera une fois puis s'éteindra. Cela indique un fonctionnement correct.
3. L'indicateur RF sur le récepteur s'allume maintenant. (Confirmez que la fréquence de l'émetteur est la même que celle du récepteur AVANT l'opération).
4. Faites glisser l'interrupteur d'alimentation en position centrale ("MUTE") pour couper le son.
5. Pendant le fonctionnement, si le témoin d'alimentation s'allume en rouge, cela indique que la batterie est faible. Veuillez remplacer par de nouvelles piles.
6. Après utilisation, faites glisser l'interrupteur d'alimentation sur la position "OFF" pour éteindre le microphone. Si vous n'utilisez pas le système de microphone sans fil pendant une période prolongée, retirez les piles du microphone pour éviter toute fuite possible de la batterie qui pourrait endommager le microphone.

Spécifications

RECEPTEUR
