Type de produit	Sirène optico-acoustique extérieure
Marque	Satel
Modèle	SP-4006
Dimensions (L x H x P)	148 x 254 x 64 mm
Poids	1225 g
Alimentation principale	12 V DC ±15%
Consommation en veille	40 mA
Consommation maximale (signalisation)	480 mA
Consommation maximale (signalisation + charge batterie)	700 mA
Batterie de secours	Plomb-acide 6 V / 1,2 Ah
Fusible de batterie	3,15 A
Niveau sonore (à 1 m)	Jusqu'à 120 dB
Type de transducteur	Piézoélectrique
Tonalités disponibles	4 types (alternance, fréquence croissante, régulière, descendante)
Durée de signalisation réglable	Oui (1, 4, 10 ou 35 minutes)
Autoprotection	Ouverture du boîtier et arrachement du support
Température de fonctionnement	-35°C à +55°C
Humidité maximale	93 ± 3%
Classe environnementale	III selon EN50130-5
Indice de protection	Non spécifié (usage extérieur)

FOIRE AUX QUESTIONS - SP-4006 Satel

Comment installer la sirène SP-4006 ?

Installez la sirène en hauteur sur un mur, à au moins 2,5 cm du plafond. Percez les trous de montage en utilisant l'embase comme gabarit, fixez-la avec des chevilles adaptées, puis connectez les fils aux bornes de la centrale d'alarme. Suivez les étapes détaillées dans la notice.

Quels types de tonalités sont disponibles ?

La sirène propose 4 tonalités réglables via les broches MLQ et MLI : alternance 1450/2000 Hz, fréquence croissante 1450-2000 Hz, son régulier, ou fréquence descendante 250 Hz (modulation 2-8 Hz).

Comment régler la durée de la signalisation sonore ?

Utilisez les broches TM0 et TM1 pour sélectionner la durée : 1, 4, 10 ou 35 minutes. La signalisation s'arrête automatiquement après le temps choisi.

Que faire si la sirène ne se déclenche pas ?

Vérifiez l'alimentation 12 V DC, la batterie de secours (6 V/1,2 Ah), les connexions aux bornes STA/STO, et l'état du fusible batterie (3,15 A). Assurez-vous que la temporisation de 20 secondes à la mise sous tension est respectée.

Comment remplacer la batterie de la sirène ?

Débranchez l'alimentation, ouvrez le boîtier, déconnectez les fils rouge (+) et noir (-) de l'ancienne batterie, puis connectez une nouvelle batterie plomb-acide 6 V/1,2 Ah en respectant la polarité. Refermez le boîtier.

La sirène est-elle protégée contre le sabotage ?

Oui, elle dispose d'un contact d'autoprotection qui détecte l'ouverture du boîtier et l'arrachement du support. Les bornes TMP et SENS. doivent être connectées au circuit de sabotage de la centrale.

Quelle est la consommation électrique en veille ?

En veille, la sirène consomme 40 mA sous 12 V DC. En alarme, la consommation monte à 480 mA (signalisation seule) ou 700 mA (signalisation + charge batterie).

Comment tester le bon fonctionnement de la sirène ?

Après installation, mettez la centrale sous tension. Utilisez la fonction de test des sorties de la centrale ou déclenchez une alarme. Les voyants LED clignotent pour indiquer le fonctionnement.

Peut-on désactiver le voyant LED de présence d'alimentation ?

Sur les modèles SP-4006 R et O, retirez le cavalier des broches LED pour désactiver le voyant. Sur le modèle SP-4006 BL, la signalisation LED ne peut pas être désactivée.

Quels sont les modes de déclenchement possibles ?

Via les broches JFLO (optique) et JFLA (acoustique), vous pouvez choisir le déclenchement par application ou coupure de tension +12 V, ou par mise à la masse/coupure de masse. Adaptez selon votre centrale.

MODE D'EMPLOI SP-4006 Satel

Sirene optique et acoustique

La sirène optico-acoustique SP-4006 informe sur les situations d'alarme à l'aide

2023 Digital: 2023, 1

CARACTÉRISTIQUES

- Signalisation sonore générée à l'aide d'un transducteur piézoélectrique.

- Sélection entre quatre types de tonalités.

- Possibilité de limiter la durée de la signalisation conformément

aux réglementations locales.

- Signalisation optionnelle

- Autres dispositions portes/ouvertes de contrôle intermédiaires

- Système électronique protégé comme les incoméments. - Autoprotection à l'envelopment du boîne et à l'emprésement du support

- Emplacement intérieur en tête provisoire

- Boulies en selvondinage à haut résistance qui sont excellentes

propriétés mécaniques.

SPECIFICATIONS TECHNIQUES

Tension d'alimentation 12 V DC ±15%
Consommation de courant en veille 40 mA
Consommation maximale de courant (signalisation) 480 mA
Consommation maximale de courant (signalisation + chargement de la batterie)	700 mA
Batterie plomb-acids intégrée € 1V/1,2 Ah
Fusible dans le circuit de la batterie 3,15 A
Niveau sonore (à 1 m) jusqu'à 120 dB
Classe environnementale selon EN50130-5 III
Températures de fonctionnement -35°C ...+55°C
Humidité maximale 93±3%
Dimensions 148 x 254 x 64 mm
Poids 1225 g

DESCRIPTION

Légende de la figure 1 :

① couvercle du boîtier

② enveloppe intérieure en métal.

③ embase du boîtier.

④ batterie.

⑤ transducteur piézoélectrique

⑥ contact d'autoprotection

⑦ fils pour raccorder la batterie (rouge +, noir -)

⑧ carte électronique.

⑨ vis de blocage du couvercle du boîtier

Déclenchement du signal d'alarme

La méthode de déclenchement de la signalisation peut être adaptée aux exi

La signalisation déclenche :

– lorsque la tension +12 V DC est appliquée

- lorsque la tension +12 V DC

— après la coupure de la masse

La durée de la signalisation acoustique est limitée (broches TM0 et TM1).

Temporisation du signal d'alarme

La signalisation peut être déclenchée si l'état des entrées STA et STO corres-

correspond à l'état inactif pendant 20 secondes à partir de la mise sous tension. Cette temporisation permet d'éviter la signalisation accidentellement déclenchée lors

des travaux d'installation

Si la signalisation doit être déclenchée à des fins de test immédiatement après la dégazage de la système sous l'température de 20 seconds, provisions

comme suit :

1. Avant de mettre la sirène sous tension, enlever le cavalier des broches O+A.
2. Mettre la sirène sous tension.
3. Remettre le cavalier sur les broches O+A pendant 5 secondes

Alimentation principale

La seconde doit être alimentée en tension demandée 12 V ±15%

Alimentation de secours

La batterie au plomb-acide 6 V / 1,2 Ah peut être utilisée comme source

d'administration de secours.

Signalisation de présence de l'administration principale Le mode de simplification de préférence de la tension avlie

Le mode de signaudation du présence de la formation sur l'entrée de 12 V disponible du modèle de la sirène :

- SP-4006 R / SP-4006 O – un voyant situé sur la carte électronique clignote

Pour désactiver la signalisation, enlever le cavalier des broches LED.

- SP-4006 BL - deux voyants LED simples sur les côtés opposés du bornier. Cette signalisation ne peut pas être désactivée.

Perte d'alimentation principale

En cas de perte d'alimentation principale, un signal d'alarme est déclenché si

la batterie est en état de fonctionnement. Pour définir le mode de signalisation

utiliser les broches O-FE. La durée de signalisation est déterminée au moyen des broches TMO et TM1.

Bornes

GND - masse. À connecter à la masse de la centrale.

+12V - entrée d'alimentation. À connecter à la sortie de la centrale.

fonctionnant comme source d'alimentation +12 V DC.

STU - entrée pour déclencher le signal optique. A connecter à la sortie convenablement programmée de la centrale d'alarme.

STA - entrée pour déclencher le signal sonore. A connecter à la sortie

convenablement programmée de la centrale d'alarme.

TMP - bornes de la sortie de sabotage (NC). Pour le mode

B. vertie de bouchons (H2C) / fentes pour rapportement, en

- si aucune résistance ne doit être incluse au circuit

d'autoprotection de la sirène, connecter la borne

à la masse de la centrale (Voir fig. 2). Si la résistance est connectée au circuit d'autonomie

connecter la résistance à la borne (voir : fig. 3).

SENS., TMP - entrée de sabotage. L'interrupteur de sabotage est racoordé

aux d'armes de la sirène.

Broches pour la configuration de la sirine
— Broche fermée. (LC)broche ouverte
MLQ	MLI
Deux paines de broches servent à choisir le type de lonatilis.
— Deux fréquences sonores(1450 Hz/200 Hz)en alternance pendant 1 second.
— Son à une fréquence croissante(1450 Hz - 2000 Hz - 1450 Hz)pentend 1 second.
— Son à une fréquence régulament(C) croissante et descendante(1450 Hz - 2000 Hz - 1450 Hz)pentend 1 second.
— Son à une fréquence descendante(C) 250 Hz (2 Hz to 8 Hz)pentend 1 second.
TMTTRTI
Deux paines de broches servent à régler la durée maximale de la signalisation accoustique.
1 minute.
CD 4 minutes.
10 minutes.
CD 35 minutes.
OHA
Utiliser les broches pour définir le mode d'alarme en cas de panne d'alimentation.
CD Les signalisations accoustique et optique sont déclenchées.
Uniquement, la signalisation accoustique dictionles.

JFLO
Utiliser les broches pour définir le mode de déclenchement de la signalisation optique.
Commande de la tension +12 V DC.	La signaïlation déclenchée après l'application de la tension +12 V DC.La signaïlation déclenchée après la coupure de la tension +12 V DC.
Commande de la masse.	La signaïlation déclenchée après la coupure de la masse.La signaïlation déclenchée après la mise à la masse.
JFPLA
Utiliser les broches pour définir le mode de déclenchement de la signalisation acoustique.
Commande de la tension +12 V DC.	La signaïlation déclenchée après l'application de la tension +12 V DC.La signaïlation déclenchée après la coupure de la tension +12 V DC.
Commande de la masse.	La signaïlation déclenchée après la coupure de la masse.La signaïlation déclenchée après l mère à la masse.
LED (uniquement SP-4000 O est SP-4000 R)
Permutérent d'actérer / désactiver le voyant LED indiquant la présence de l'alimentation principale.Le voyant LED est désactivé.Le voyant LED est activé.

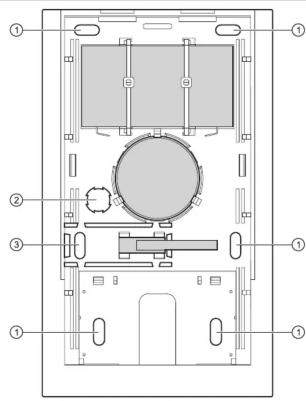

Embase du boîtier Légende de la figure 4 ①trou de montage. ②trou pour les fils. ③trou de montage de sabotage INSTALLATION ET DEMARRAGE Avant de brancher la sirène à la centrale d'alarme, mettre la centrale hors tension. La sirène doit être installée haut sur le mur, à un endroit difficilement accessible afin de minimiser le risque de sabotage. Laisser une distance d'au moins 2,5 cm entre le bord supérieur du boîtier de la sirène et le plafond ou un autre objet au-dessus de la sirène. Simon, le remplacement du couvercle peut être impossible. 1. Dévisser les vis de biocane du couvercle 1. Devisser les vis de blocage du couvercle. 2. Soulever le couvercle sous l'angle d'env. 3. Soulever les cliquets de fixation du capot métallique intérieur et le retire 4. Soulever les cliquets de fixation et sortir la carte électronique. 5. Placer l'embase du boîtier contre le mur et marquer la position des trous de montage (voir : fig. 4). Ne pas oublier de prendre en compte le trou de montage de sabotage. 6. Percer les trous pour les chevilles. 7. Faire passer les fils à travers le trou dans l'embase du boîtier (voir : fig. 4). 8. A l'aide des et des vis, fixer la base enceinte au mur. Les chevilles doivent être adaptées à la surface de montage. 9. Fixer la carte électronique dans l'embase du boîtier 10. Boîiers les bornes de la sirène avec des fils aux bornes 10. Renter les bornes de la sirenne avec des ris aux bornes de la cistralle d'alarme Note : Pour la sirène, il n'est pas nécessaire de connecter les résistances entre les bornes STA et STO et les bornes de masse ou tension. 11. À l'ède des oupliers, cet 12. Belier les fils à la batterie (fil rouge à la borne positive, fil noir à la borne 12. Historised the 30 billions (in Rouge with some positive, if not a certain negative). 13. Installer le capot métallique intérieur, 14. Remettre le couvercle de la sirène et le bloquer à l'aide des vis 15. Mettre la centrale d'alarme sous tension. Lorsque deux voyants LED extrêmes amlètant de clignotes, tester le fonctionnement de la cirène. À cette fin, utiliser la fonction de test de sorties disponibles dans certains centrales d'alarme ou déclencher une alarme à cette fin.
