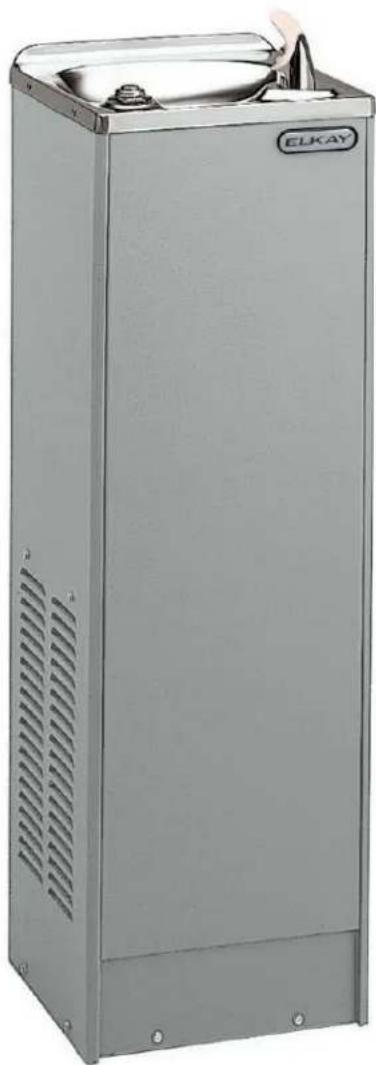

FD7003S1Z - Distributeur d'eau Elkay - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Distributeur d'eau avec refroidisseur
Marque	Elkay
Modèle	FD7003S1Z
Dimensions (hauteur × largeur × profondeur)	965 mm × 305 mm × 800 mm
Poids	Non spécifié (estimation 20-30 kg)
Alimentation électrique	115 V / 60 Hz (standard US)
Type de réfrigérant	HFC-134a
Raccordement d'eau	Arrivée d'eau recommandée avec vanne d'arrêt (non fournie)
Réglage du débit	Réglable via vis sur régulateur (usine à 35 PSI)
Hauteur du jet	Environ 165 mm (6,5 po) du barboteur
Fonctions principales	Distribution d'eau fraîche, remplissage de verres
Entretien et nettoyage	Débrancher avant toute intervention ; nettoyer le bassin avec un chiffon doux
Sécurité	Risque d'électrocution – débrancher avant réparation
Pièces détachées et réparabilité	Contacter votre distributeur local ou appeler le 1.800.834.4816
Service après-vente	Numéro gratuit : 1.800.260.6640
Informations générales	Fabriqué aux États-Unis par Elkay Manufacturing Company

FOIRE AUX QUESTIONS - FD7003S1Z Elkay

Quel type de réfrigérant utilise ce distributeur d'eau ?

Le modèle FD7003S1Z utilise du réfrigérant HFC-134a.

Comment régler le débit d'eau ?

Si la pression varie, retirez le capuchon et l'écrou, puis ajustez la vis du régulateur. Tournez dans le sens horaire pour augmenter le jet, antihoraire pour le diminuer. Le réglage optimal est obtenu quand le jet frappe le bassin à environ 165 mm du barboteur.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sous 115 V / 60 Hz. Vérifiez la compatibilité avec votre installation électrique.

Où puis-je commander des pièces de rechange ?

Contactez votre distributeur local ou appelez le 1.800.834.4816 en fournissant le numéro de modèle et de série.

Comment nettoyer le distributeur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et humide pour nettoyer le bassin et les surfaces extérieures. Évitez les produits abrasifs.

Quelles sont les dimensions exactes de l'appareil ?

Les dimensions sont : hauteur 965 mm, largeur 305 mm, profondeur 800 mm.

Y a-t-il un risque d'électrocution ?

Oui, un risque d'électrocution existe. Débranchez toujours l'appareil avant d'effectuer une réparation ou un entretien.

Comment installer le distributeur ?

L'installation doit être réalisée par un professionnel. Prévoyez une arrivée d'eau avec vanne d'arrêt (non fournie) et respectez les dimensions de découpe indiquées dans la notice.

Le distributeur peut-il être utilisé sans refroidissement ?

Non, le modèle FD7003S1Z est conçu uniquement pour distribuer de l'eau fraîche grâce à son système de refroidissement au HFC-134a.

Comment contacter le service client ?

Pour toute assistance, composez le numéro gratuit 1.800.260.6640 (Service après-vente) ou le 1.800.834.4816 pour les pièces détachées.

MODE D'EMPLOI FD7003S1Z Elkay

Manuel d'installation/entretien/utilisation

Remarque : Danger ! Risque d'électrocution. Débrancher avant de réparer l'appareil.

USES HFC-134A REFRIGERANT

USA REFRIGERANTE HFC-134A

UTILISE DU FLUIDE FRIGORIGÈNE HFC-134A

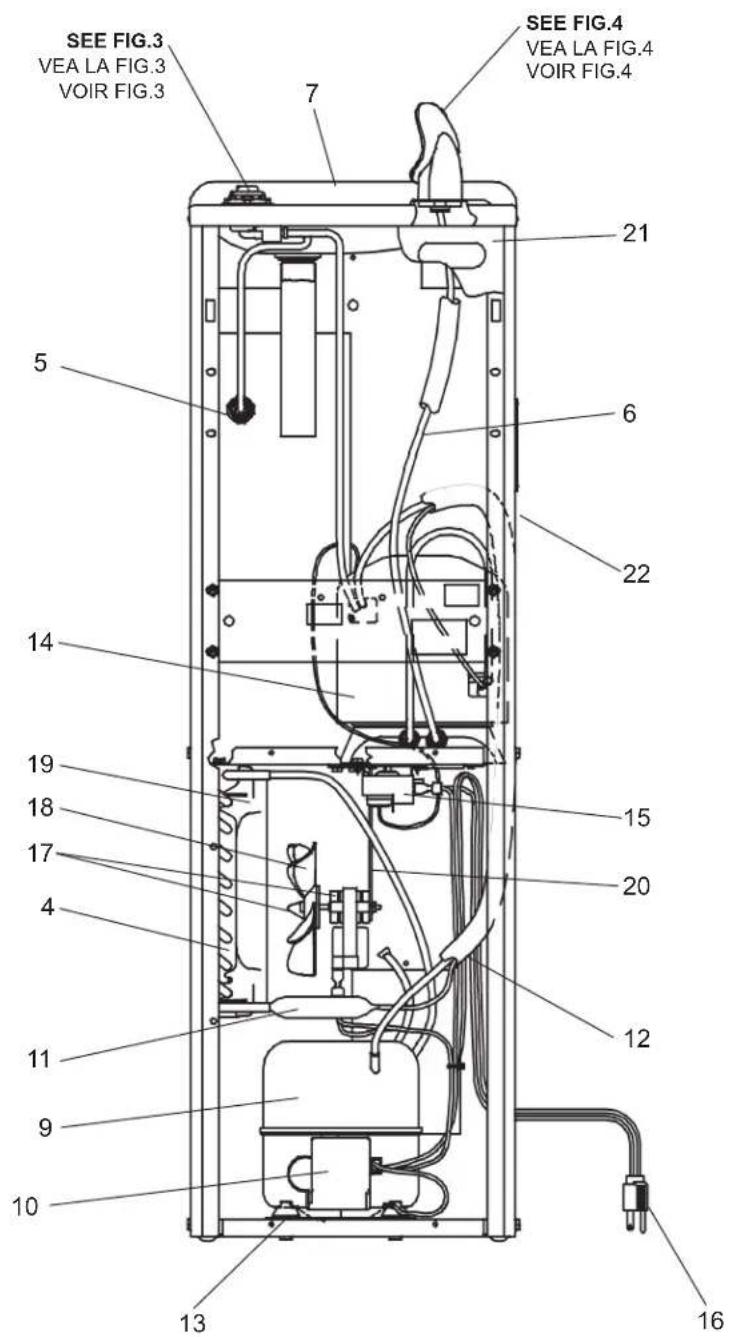

SEE FIG.3 VEA LA FIG.3 VOIR FIG.3 7 5 21 6 22 14 19 18 17 4 11 9 10 13 16 SEE FIG.4 VEA LA FIG.4 VOIR FIG.4 15 20 12

FIG. 1

12" 305mm 3 5/8" 92mm 7/8" 22mm 31 1/2" 800mm 29" 736mm C B A 2" 51mm 4" 102mm 38" 965mm E D E F 12" 305mm 4 1/2" 114mm WALL LINE LINEA DE LA PARED LIGNE DU MUR FINISHED FLOOR PISO ACABADO PLANCHER FINI

LEGEND/LEYENDA/LÉGENDE A = RECOMMENDED WATER SUPPLY LOCATION. SHUT OFF VALVE (NOT FURNISHED)

Le niveau d'écoulement est réglé en usine à 35 PSI. Si la pression varie beaucoup de cela, supprimez des éléments couvrent écrou & bouton et ajustez la vis sur le régulateur. Si vous ajustez dans le sens des aiguilles d'une montre, le jet augmentera et dans le sens contraire, le jet diminuera. Le meilleur ajustement est lorsque le jet frappe le bassin à environ 6-1/2" (165mm) du barboteur.

FIG. 4 FIG. 5

8 BASIN ESTANQUE BASSIN Locknut

WHEN INSTALLING REPLACEMENT BUBBLER AND PEDESTAL, TIGHTEN LOCKNUT ONLY TO HOLD PARTS SNUG IN POSITION. DO NOT OVER TIGHTEN.

NOTE : Toute correspondance au sujet des refroidisseurs d'eau courante ou toute commande de pièce de rechange DOIT inclure le numéro de modèle et le numéro de série du refroidisseur ainsi que le nom et le numéro de pièce à remplacer.

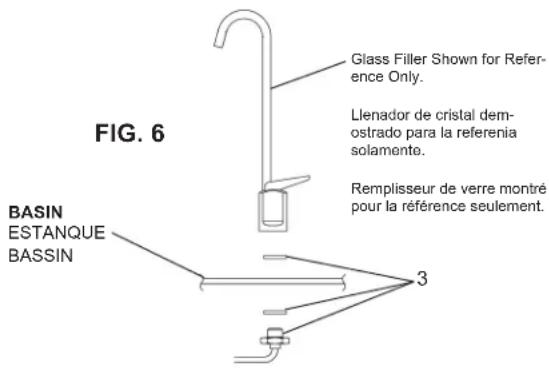

FIG. 6 Glass Filler Shown for Reference Only. Llenador de cristal demostrado para la referenia solamente. Remplisseur de verre montré pour la référence seulement. BASIN ESTANQUE BASSIN 3

FIG. 7 23 16

REPAIR SERVICE INFORMATION TOLL FREE NUMBER 1.800.260.6640

NÚMERO GRATIS DE SERVICIO 1.800.260.6640

INFORMATIONS POUR LE SERVICE PAR NUMERO SANS FRAIS 1.800.260.6640

PRINTED IN U. S. A. IMPRESO EN LOS E. E. U. U. IMPRIMÉ AUX É.-U.

FOR PARTS, CONTACT YOUR LOCAL DISTRIBUTOR OR CALL 1.800.834.4816

PARA PIEZAS, CONTACTE A SU DISTRIBUIDOR LOCAL O LLAME AL 1.800.834.4816

POUR OBTENIR DES PIÈCES, CONTACTEZ VOTRE DISTRIBUTEUR LOCAL OU COMPOSEZ LE 1.800.834.4816

ELKAY MANUFACTURING COMPANY • 2222 CAMDEN COURT • OAK BROOK, IL 60523 • 630.574.8484
