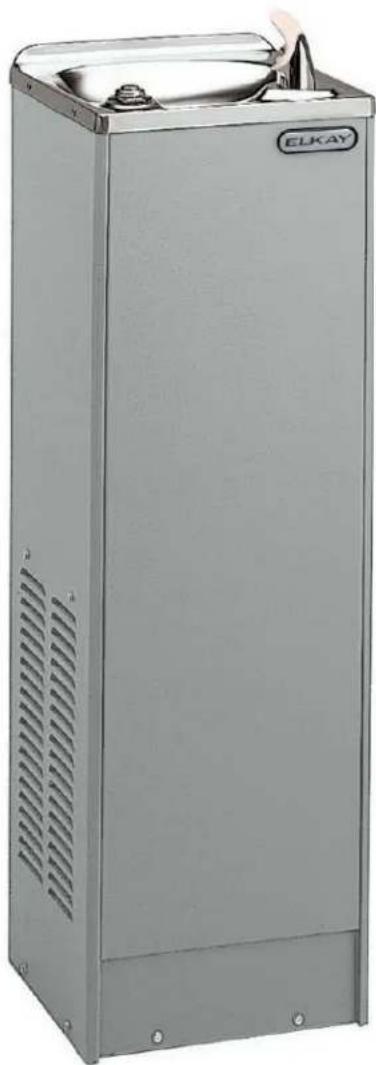

Marque	Elkay
Modèle	FD7003T1Z
Type de produit	Distributeur d'eau avec réfrigération
Réfrigérant	HFC-134A
Dimensions (L x P x H)	305 mm x 305 mm x 965 mm
Poids estimé	15 kg
Alimentation	120 V / 60 Hz (prise standard)
Pression d'eau recommandée	35 PSI (réglable)
Fonctions principales	Distribution d'eau fraîche, remplissage de verre, réglage du jet
Raccordement d'eau	Tuyau en cuivre 3/8 po., vanne d'arrêt non fournie
Entretien et nettoyage	Nettoyage régulier du bassin et du barboteur, déconnexion avant entretien
Sécurité	Débrancher avant toute réparation (risque d'électrocution)
Pièces détachées et réparabilité	Contacter le service pièces au 1.800.834.4816
Service client	Numéro gratuit : 1.800.260.6640
Informations générales	Fabriqué aux États-Unis par Elkay Manufacturing Company

FOIRE AUX QUESTIONS - FD7003T1Z Elkay

Comment installer le distributeur d'eau Elkay FD7003T1Z ?

L'installation nécessite une arrivée d'eau froide avec un tuyau en cuivre de 3/8 po. et une vanne d'arrêt (non fournie). Suivez le schéma de raccordement dans la notice. Assurez-vous que l'appareil est de niveau et débranchez-le avant toute intervention.

Comment régler la hauteur du jet d'eau ?

Le réglage usine est à 35 PSI. Pour ajuster, retirez le couvercle et tournez la vis du régulateur : dans le sens horaire pour augmenter le jet, antihoraire pour le diminuer. Le jet optimal doit frapper le bassin à environ 165 mm du barboteur.

Quel type de réfrigérant est utilisé ?

Ce modèle utilise le réfrigérant HFC-134A, un fluide frigorigène courant. Ne pas percer le circuit de réfrigération.

Comment entretenir le distributeur d'eau ?

Nettoyez régulièrement le bassin et le barboteur avec un chiffon doux et un détergent doux. Vérifiez les connexions d'eau et électriques. Débranchez l'appareil avant tout nettoyage en profondeur.

Que faire si le distributeur ne refroidit pas ?

Vérifiez que l'appareil est branché et que le thermostat est réglé correctement. Si le problème persiste, contactez le service technique au 1.800.260.6640.

Où trouver des pièces de rechange ?

Pour des pièces détachées, contactez votre distributeur local ou appelez le 1.800.834.4816. Ayez le numéro de modèle et de série à portée de main.

Quelle est la pression d'eau recommandée ?

La pression recommandée est de 35 PSI. Si la pression de votre réseau diffère, ajustez le régulateur comme indiqué dans la notice.

Puis-je utiliser une bouteille d'eau ?

Ce modèle est conçu pour un raccordement direct au réseau d'eau. Il n'accepte pas les bouteilles d'eau.

Comment remplacer le barboteur ?

Débranchez l'appareil. Remplacez le barboteur en dévissant l'écrou de blocage. Ne serrez pas trop fort, juste assez pour maintenir les pièces en place.

Quelle est la garantie de ce produit ?

La garantie standard Elkay est d'un an sur les pièces et la main-d'œuvre. Contactez le service client pour plus de détails.

MODE D'EMPLOI FD7003T1Z Elkay

Manuel d'installation/entretien/utilisation

Remarque : Danger ! Risque d'électrocution. Débrancher avant de réparer l'appareil.

USES HFC-134A REFRIGERANT

USA REFRIGERANTE HFC-134A

UTILISE DU FLUIDE FRIGORIGÈNE HFC-134A

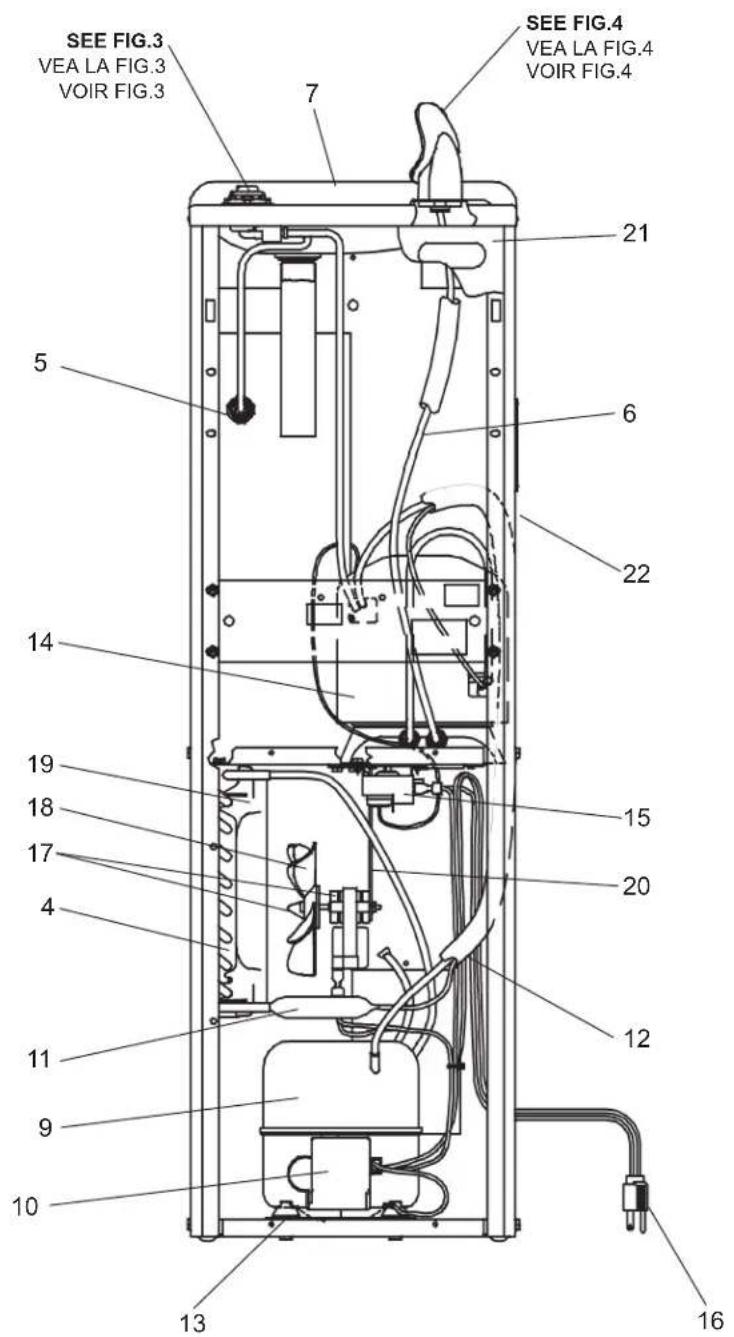

SEE FIG.3 VEA LA FIG.3 VOIR FIG.3 7 5 21 6 22 14 19 18 17 4 11 9 10 13 16 SEE FIG.4 VEA LA FIG.4 VOIR FIG.4 15 20 12

FIG. 1

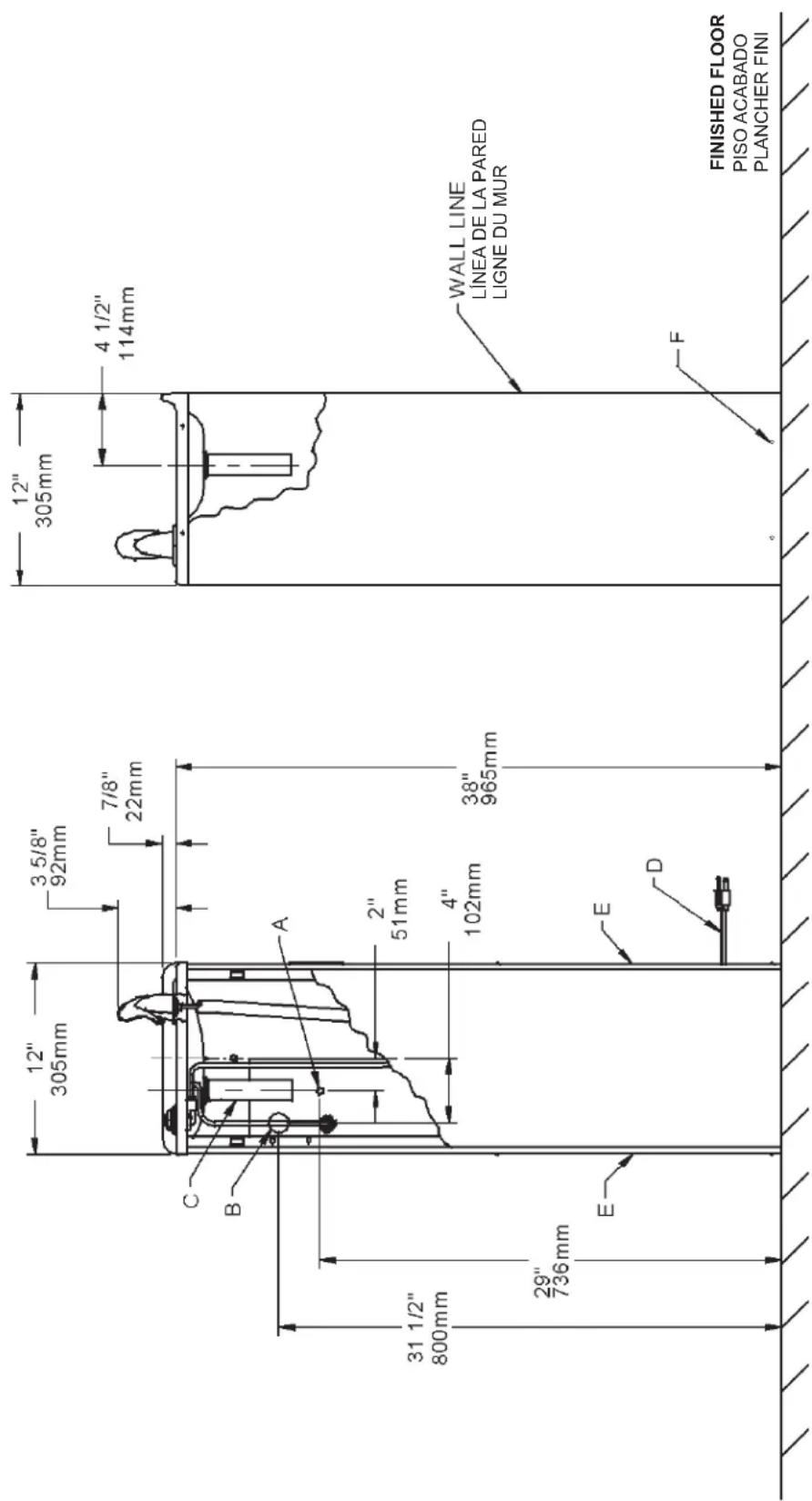

12" 305mm 3 5/8" 92mm 7/8" 22mm 31 1/2" 800mm 29" 736mm C B A 2" 51mm 4" 102mm 38" 965mm E D E F 12" 305mm 4 1/2" 114mm WALL LINE LINEA DE LA PARED LIGNE DU MUR FINISHED FLOOR PISO ACABADO PLANCHER FINI

LEGEND/LEYENDA/LÉGENDE A = RECOMMENDED WATER SUPPLY LOCATION, SHUT OFF VALVE (NOT FURNISHED) TO ACCEPT 3/8 O. D. UNPLATED COPPER TUBE.

Le niveau d'écoulement est réglé en usine à 35 PSI. Si la pression varie beaucoup de cela, supprimez des éléments couvrent écrou & bouton et ajustez la vis sur le régulateur. Si vous ajustez dans le sens des aiguilles d'une montre, le jet augmentera et dans le sens contraire, le jet diminuera. Le meilleur ajustement est lorsque le jet frappe le bassin à environ 6-1/2" (165mm) du barboteur.

FIG. 4 FIG. 5

8 BASIN ESTANQUE BASSIN Locknut

WHEN INSTALLING REPLACEMENT BUBBLER AND PEDESTAL, TIGHTEN LOCKNUT ONLY TO HOLD PARTS SNUG IN POSITION. DO NOT OVER TIGHTEN.

NOTE : Toute correspondance au sujet des refroidisseurs d'eau courante ou toute commande de pièce de rechange DOIT inclure le numéro de modèle et le numéro de série du refroidisseur ainsi que le nom et le numéro de pièce à remplacer.

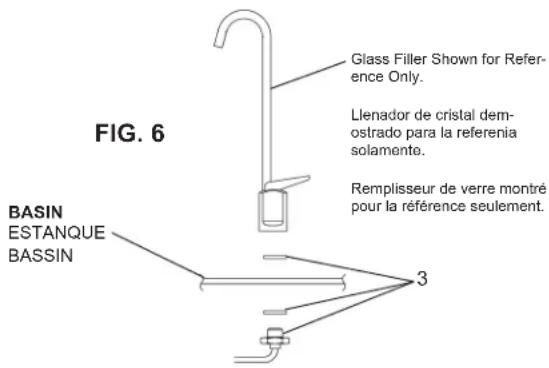

FIG. 6 Glass Filler Shown for Reference Only. Llenador de cristal demostrado para la referenia solamente. Remplisseur de verre montré pour la référence seulement. BASIN ESTANQUE BASSIN 3

FIG. 7 23 16

REPAIR SERVICE INFORMATION TOLL FREE NUMBER 1.800.260.6640

NÚMERO GRATIS DE SERVICIO 1.800.260.6640

INFORMATIONS POUR LE SERVICE PAR NUMERO SANS FRAIS 1.800.260.6640

PRINTED IN U. S. A. IMPRESO EN LOS E. E. U. U. IMPRIMÉ AUX É.-U.

FOR PARTS, CONTACT YOUR LOCAL DISTRIBUTOR OR CALL 1.800.834.4816

PARA PIEZAS, CONTACTE A SU DISTRIBUIDOR LOCAL O LLAME AL 1.800.834.4816

POUR OBTENIR DES PIÈCES, CONTACTEZ VOTRE DISTRIBUTEUR LOCAL OU COMPOSEZ LE 1.800.834.4816

ELKAY MANUFACTURING COMPANY • 2222 CAMDEN COURT • OAK BROOK, IL 60523 • 630.574.8484
