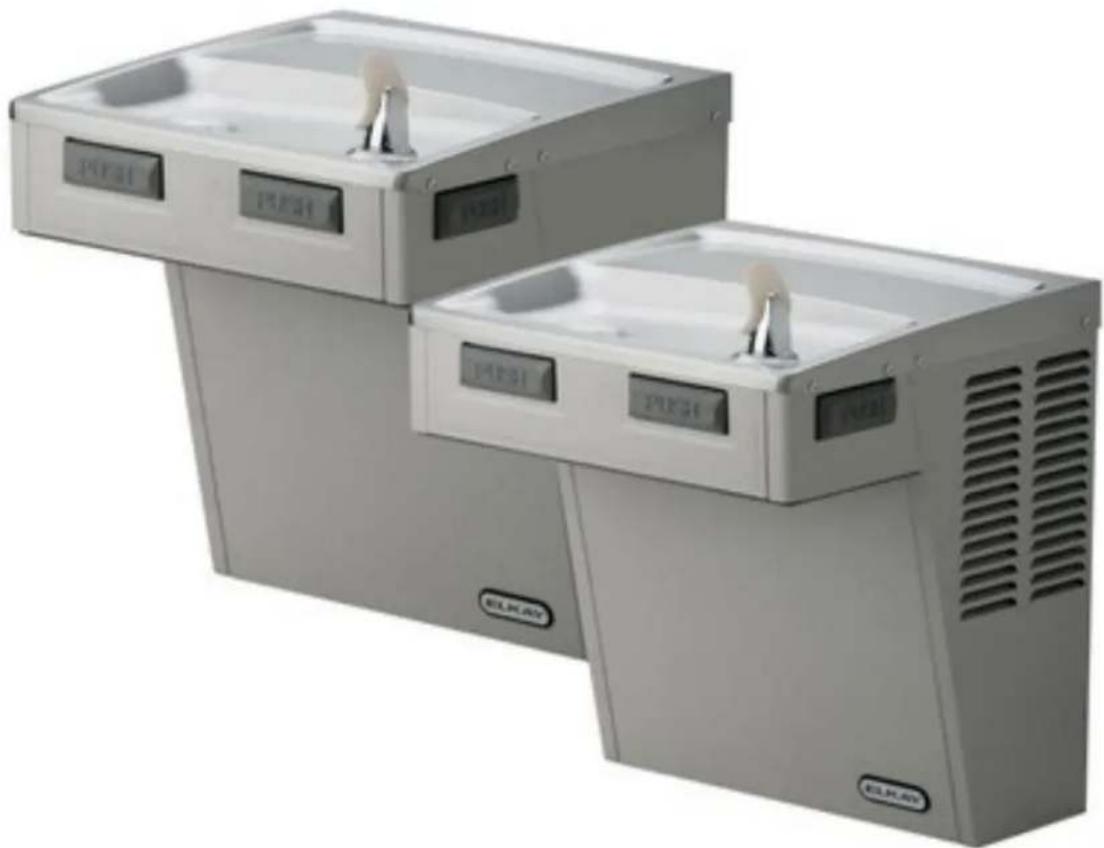

LMABFTL8SC - Distributeur d'eau Elkay - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Distributeur d'eau mural
Marque	Elkay
Modèle	LMABFTL8SC
Catégorie	Refroidisseur d'eau
Alimentation	120 V / 60 Hz (estimation)
Pression d'eau d'entrée	Réglé d'usine à 35 PSI (2,4 bar), ajustable
Débit d'eau	Environ 0,5 L/min à 35 PSI
Type de distribution	Barboteur résistant au vandalisme
Mécanisme d'activation	Bouton-poussoir (push bar)
Fixation	Support de suspension mural avec 5 trous de fixation
Distance mur-axe de siphon	121 mm (4 3/4 po)
Raccordement d'eau	Tuyau de D.E. 3/8 po (9,5 mm)
Dimensions (approx.)	Hauteur 660 mm, largeur 480 mm, profondeur 330 mm
Poids (approx.)	15 kg
Matériaux principaux	Acier inoxydable (bassin), plastique ABS
Fonctions principales	Rafraîchissement d'eau, distribution par barboteur, réglage de débit
Réglage du débit	Vis de réglage accessible sous le panneau avant
Entretien	Nettoyage régulier du bassin, remplacement du filtre optionnel
Sécurité	Barboteur résistant au vandalisme, fixation murale sécurisée
Pièces détachées	Barboteur, soupape, mécanisme de bouton-poussoir, filtre optionnel
Option filtre	Module filtre d'eau pour goût, odeur et sédiments (en option)

FOIRE AUX QUESTIONS - LMABFTL8SC Elkay

Comment installer mon distributeur d'eau Elkay LMABFTL8SC?

Retirez le support de suspension, fixez-le au mur à l'aide de 5 vis, installez le siphon à 121 mm du mur, puis raccordez l'alimentation en eau (tuyau 3/8 po) et placez le refroidisseur sur le support.

Comment régler le débit d'eau du barboteur?

Retirez le panneau avant, puis tournez la vis de réglage (article 19) dans le sens horaire pour augmenter le débit ou antihoraire pour diminuer. Le réglage optimal est obtenu quand le jet frappe le bassin à environ 165 mm du barboteur.

Que faire si le débit d'eau est trop faible?

Vérifiez la pression d'arrivée d'eau (réglée d'usine à 35 PSI). Ajustez la vis de réglage dans le sens horaire jusqu'à obtenir un débit satisfaisant. Si le problème persiste, vérifiez le filtre d'entrée.

L'eau coule en continu même après avoir relâché le bouton, que faire?

Tournez la commande d'eau froide (article 56) d'1/4 de tour vers la gauche. Si le problème persiste, vérifiez le mécanisme de soupape.

Comment nettoyer mon distributeur d'eau?

Nettoyez régulièrement le bassin avec un chiffon doux et de l'eau savonneuse. N'utilisez pas de produits abrasifs. Pour un nettoyage en profondeur, suivez les instructions du manuel.

Puis-je installer un filtre sur ce modèle?

Oui, vous pouvez ajouter un module filtre d'eau Elkay pour améliorer le goût, l'odeur et réduire les sédiments. Il se connecte sur la conduite d'arrivée d'eau.

Quelle est la pression d'eau recommandée?

La pression d'entrée d'eau est réglée en usine à 35 PSI (2,4 bar). Une pression trop élevée peut endommager l'appareil; une pression trop faible réduit le débit. Ajustez la vis si nécessaire.

Comment installer le support mural?

Ancrez solidement le support au mur en utilisant les 5 trous de fixation (diamètre 5/16 po). Assurez-vous que le support est de niveau et que la distance mur-axe du siphon est de 121 mm.

Que faire si l'eau a un mauvais goût?

Installez le module filtre d'eau optionnel. Vérifiez également que le bassin est propre et que les conduites ne sont pas entartrées. Si le goût persiste, contactez le service client.

Où trouver des pièces de rechange?

Les pièces détachées (barboteur, soupape, mécanisme poussoir) sont disponibles auprès des revendeurs agréés Elkay. Utilisez la référence du modèle LMABFTL8SC pour commander.

MODE D'EMPLOI LMABFTL8SC Elkay

Manuel d'installation/entretien/utilisation

Refroidisseurs d'eau mur mont modèle EMABFTL/LMABFTL

1) Retirez le support de suspension à l'arrière du refroidisseur en enlevant une (1) vis. 2) Installez le support et le siphon tel qu'indiqué à la fig. 2. NOTE : Le support de suspension DOIT être bien retenu en place. Ajoutez des ferrures de fixation si le mur n'offre pas le soutien voulu.

Important

• Pour avoir une bonne position, on doit garder une dimension de 4 3/4 po. (121mm) du mur à l'axe central du siphon.
• Ancrez solidement le support au mur à l'aide des cinq (5) trous de fixation d'un diam. 5/16 po. 3) Installez la soupape droite dans le tuyau de D. E. 3/8".

4) Installez le refroidisseur sur les supports en vous assurant que ceux-ci sont bien installés dans les fentes à l’embière du refroidisseur tel qu’indiqué à la figure 4. 5) Dégagez les deux (2) vis retenant le panneau inférieur avant au bas de la base du refroidisseur ainsi que deux (2) vis sur le dessus. Retirez le panneau avant et mettez-le de côté. 6) Connectez l'alimentation en eau. - Voir note 4 des instructions générales. 7) Retirez l'écrou coulissant et le joint du siphon et installez-les sur la conduite résiduaire du refroidisseur en vous assurant que le bout de la conduite entre bien dans le siphon. Installez l'écrou coulissant et le joint au siphon et resserrez bien.

Voir manuel des directives générales

8) Le niveau d'écoulement est réglé en usine à 35 PSI. Si la pression varie beaucoup de ce point, ajustez la vis que l'on peut atteindre en retirant le panneau avant (article 7, fig. 6). Si vous ajustez dans le sens des aiguilles d'une montre, le jet augmentera et dans le sens contraire, le jet diminuera. Le meilleur ajustement est lorsque le jet frappe le bassin à environ 6-1/2" (165mm) du barboteur. 9) Replacez le panneau avant et fixez-le en place en resserrant les quatre (4) vis. 10) S'il existe un problème de goût, d'odeur ou de sédiment, essayez d'installer notre module filtre d'eau.

FIG. 4 FIG. 5

FIG. 6 PUSH BAR MECHANISM MECANISMO DE BARRA DE EMPUJE MÉCANISME DU BOUTON-POUSSOIR

Mécanisme de soupape d'eau - procédure de réglage :

• Tournez la vis de réglage (article 19) dans le sens contraire aux aiguilles d'une montre jusqu'à ce que le débit d'eau du barboteur commence.
• Tournez la vis de réglage dans le sens des aiguilles d'une montre jusqu'à ce que le débit d'eau du barboteur s'arrête, PUIS tournez encore de 1/2 tour.

NOTE: Les ajustements sont décrits tels qu'on les voit d'en dessous de l'appareil (côté inférieur du panneau distributeur, article 1)

NOTE: S'il y a débit continu à la fin du cycle du compresseur, tournez la commande d'eau froide (article 56) vers le côté gauche de 1/4 de tour.

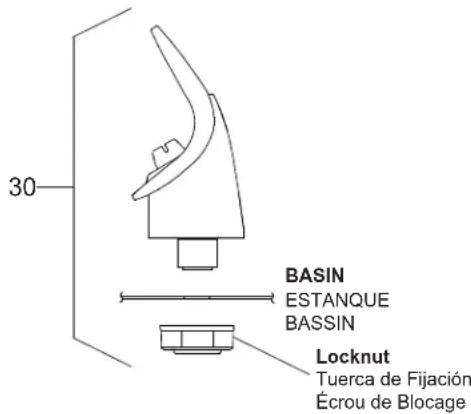

Barboteur résistant au vandalisme
