Marque	Elkay
Modèle	EZSTL8SC
Type de produit	Distributeur d'eau réfrigéré à deux niveaux (bi-level)
Réfrigérant	HFC-134A
Alimentation électrique	115 V, 60 Hz (typique)
Pression de vapeur réglée en usine	35 psi (2,41 bar)
Fonctionnement	Refroidissement par compression, distribution par poussoir ou capteur photo-électrique
Installation	Montage mural avec support fourni, raccordement eau et évacuation
Entretien et nettoyage	Eau tiède savonneuse ou nettoyants doux ; miroir et inox : savon doux ou Windex
Sécurité	Débrancher avant toute réparation
Pièces détachées principales	Barboteur, bouton-poussoir, régulateur, électrovannes, panneaux
Réparabilité	Accès par panneaux inférieur et supérieur ; raccords rapides

FOIRE AUX QUESTIONS - EZSTL8SC Elkay

Comment installer le support de suspension du distributeur EZSTL8SC ?

Retirez la vis au dos du refroidisseur pour libérer le support. Montez le support au mur en utilisant des trous de 6,4 mm (1/4 pouce) et assurez-vous qu'il est solidement fixé. Accrochez ensuite le refroidisseur au support.

Comment raccorder l'alimentation en eau ?

Référez-vous aux instructions générales. Utilisez un raccord d'eau conforme et assurez-vous de l'étanchéité. Le manuel mentionne de vérifier après coupe du drain.

Comment régler la hauteur du jet d'eau ?

La pression de vapeur est réglée à 35 psi en usine. Ajustez la vis de réglage située sous la barre de poussée : tourner dans le sens horaire augmente le jet, antihoraire le diminue. Le jet doit frapper le bassin à environ 165 mm du barboteur.

Que faire si un flot continu se produit en fin de cycle de compression ?

Tournez le contrôle de refroidissement d'un quart de tour dans le sens inverse des aiguilles d'une montre.

Comment nettoyer les panneaux extérieurs ?

Utilisez de l'eau tiède savonneuse ou des nettoyants ménagers doux. Pour les panneaux inox et miroir, utilisez uniquement du savon doux et de l'eau ou du nettoyant pour vitres Windex avec un chiffon doux. Évitez les produits abrasifs ou corrosifs.

Comment accéder au système de réfrigération ?

Retirez les quatre vis au bas du refroidisseur pour enlever l'enveloppe inférieure. Pour accéder aux composants du haut, retirez d'abord l'enveloppe inférieure, déconnectez le drain, retirez les quatre vis des pattes de l'enveloppe supérieure, puis débranchez les câbles et le raccordement d'eau.

Comment remplacer le barboteur ?

Débranchez l'alimentation électrique. Accédez au dessous du barboteur via le panneau d'accès (composant 36) sur la face inférieure du collecteur d'air. Retirez la vis du panneau. Desserrez l'écrou de blocage sous le barboteur et retirez la tubulure du raccord rapide. Replacez le panneau après remplacement.

Comment retirer les barres latérales du bouton-poussoir ?

Pressez les pattes évasées de l'intérieur et tirez doucement. Pour réinstaller, insérez d'abord la partie avant, puis encastrez l'arrière en gardant l'interrupteur relâché.

Quel type de réfrigérant est utilisé ?

Le distributeur utilise le réfrigérant HFC-134A.

Où puis-je trouver la notice complète ?

La notice est disponible gratuitement en téléchargement sur le site notice-facile.com pour le modèle EZSTL8SC d'Elkay.

MODE D'EMPLOI EZSTL8SC Elkay

Manuel d'installation et utilisation

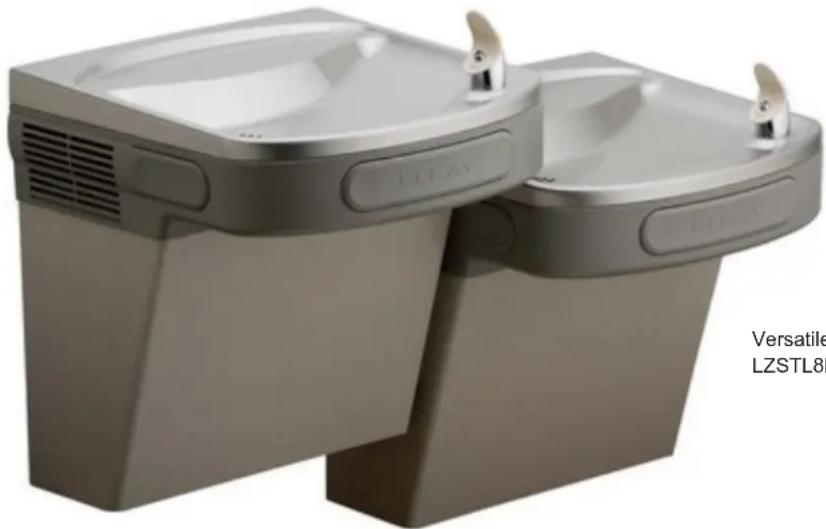

EZTL™ & LZTL™ Série versatile refroidisseurs d'eau à deux niveaux

Nota: Peligro! Peligro de descarga eléctrica. Desconecte antes de reparar la unidad Remarque : Danger ! Risque de choc électrique. Débrancher avant de réparer l'appareil.

Utilise HFC-134A refrigerant

Utilise refrigerante HFC-134A

Utilise du fluide frigorigène HFC-134A

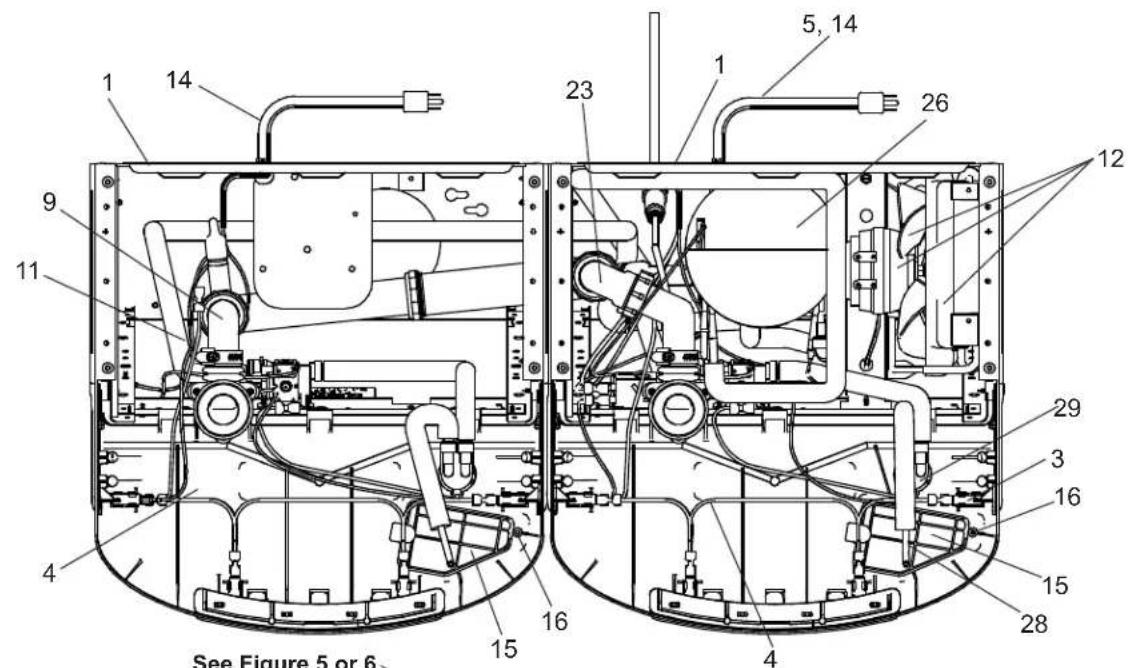

1 14 9 11 4 See Figure 5 or 6 15 16 23 26 1 5, 14 12 29 3 16 15 28 4

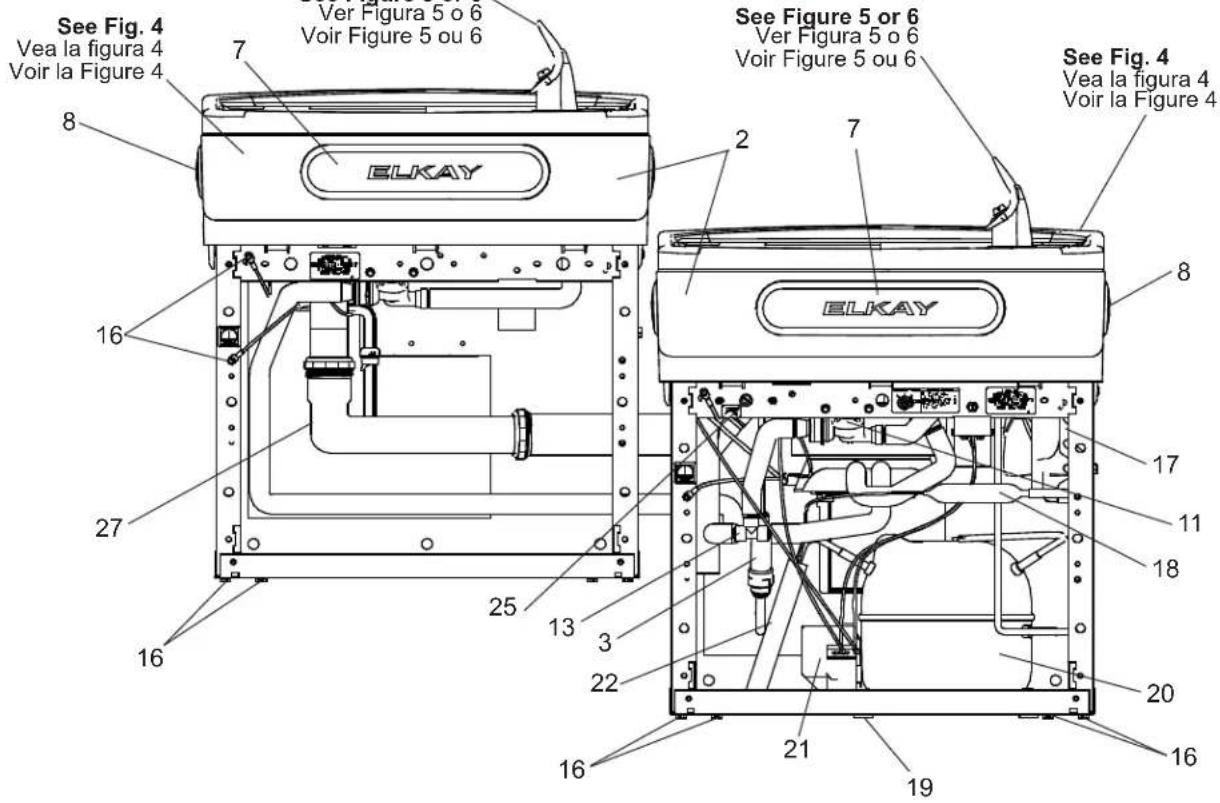

See Fig. 4 Vea la figura 4 Voir la Figure 4 7 8 16 27 16 25 13 3 22 16 21 19 20 16 22 17 11 8 ELKAY See Fig. 4 Vea la figura 4 Voir la Figure 4 7 2 8 ELKAY

FIG. 1

1) Retirez le support de suspension fixé au dos du refroidisseur en retirant une (1) vis. 2) Montez le support de suspension comme indiqué dans la figure 2 et 3. REMARQUE: Le support de suspension doit être accroché sûrement. Renforcez le soutien du mur par l'ajout d'un élément porteur fixe si le mur ne peut pas, à lui tout seul, offrir un soutien suffisant. Fixez le support au mur en utilisant des trous de fixation de 6 pouces ¼ de diamètre.

Installation du refroidisseur

3) Pendez le refroidisseur au support de suspension. Assurez-vous que le support est correctement inséré dans les emplacements au dos du refroidisseur, comme indiqué dans la figure 2 et 3. 4) Retirez les quatre vis maintenant en place le panneau frontal au bas du refroidisseur. Retirez le capot inférieur en tirant vers le bas et mettez-le de côté. 5) Reliez l'alimentation en eau — Référez-vous à la remarque 4 des Instructions Générales. 6) Mettez en place le siphon. Retirez l'écrou coulissant et le joint statique du siphon et installez-les sur la conduite résiduaire du refroidisseur en vérifiant bien que l'extrémité de la conduite résiduaire entre dans le siphon. Installez l'écrou coulissant et le joint statique au siphon et serrez fortement.

IMPORTANT: Au cas où il serait nécessaire de couper le drain, déserrrez la vis située sur la gaine noire en caoutchouc et retirez le tube, puis vérifiez qu'il n'y a pas de fuites avant de remonter.

7) Branchez l'alimentation électrique.

Voir également le chapitre instructions générales

8) La pression de la vapeur a été réglée en usine à 35 psi. Si la pression d'approvisionnement change considérablement de ceci, ajustez la vis placée du côté gauche au-dessous de la barre de poussée assurant la barre transversale. Le réglage dans le sens des aiguilles d'une montre augmente le jet, et dans le sens inverse le diminue. Pour un meilleur réglage, le jet doit frapper le bassin à une distance d'environ 6 pouces et demi (165 mm) du barboteur sur la pente descendante du bassin. REMARQUE: Si un flot continu se déclenche à la fin du cycle de compression, tournez le Contrôle de refroidissement d'un quart de tour dans le sens inverse des aiguilles d'une montre. 9) Remettez le panneau frontal en place en vérifiant que le couvre-joint métallique est bien installé à l'intérieur de l'enveloppe de protection supérieure. Revissez les quatre vis fixées précédemment.

Entretien

Utiliser de l'eau tiède savonneuse ou des produits de nettoyage domestiques doux pour nettoyer les panneaux extérieurs des refroidisseurs EZ. Une prudence supplémentaire est requise lors du nettoyage du miroir ou des panneaux inox. Ces éléments peuvent se rayer facilement et doivent être uniquement nettoyés à l'aide de savon doux et d'eau ou de liquide nettoyant pour vitres Windex et d'un chiffon doux et propre. L'utilisation de produits chimiques corrosifs et de nettoyants abrasifs ou dérivés du pétrole annulera la garantie constructeur.

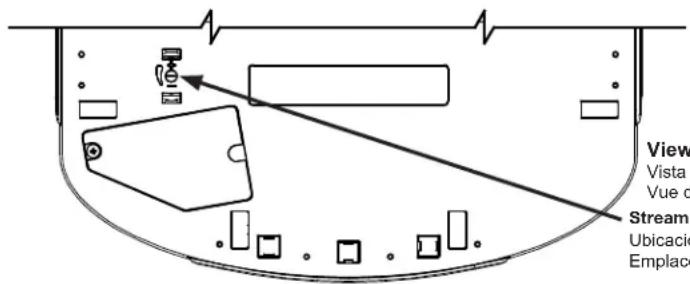

View Vista Vue c Stream Ubicacic Emplace

Vue de dessous du bassin du Saint-Suaire

Emplacement de réglage hauteur Stream

Enveloppes de protection supérieure et inférieure

Pour accéder au système de réfrigération et aux raccords de plomberie, retirez les quatre vis situées au bas du refroidisseur pour retirer l'enveloppe inférieure. Pour retirer l'enveloppe supérieure afin d'avoir accès aux boutons-poussoir, au régulateur, à l'électrorobinet ou à tout autre composant situé au sommet de l'unité, retirez l'enveloppe inférieure, déconnectez le drain, retirez les quatre vis des pattes situées le long de l'arête inférieure de l'enveloppe supérieure, et débranchez les deux câbles ainsi que le raccordement en eau.

Barboteur

Pour déposer le barboteur, débranchez d'abord l'alimentation électrique. Le dessous du barboteur est accessible par le biais du panneau d'accès (composant 36) sur la face inférieure du collecteur d'air. Déposez le panneau d'accès en retirant la vis de retenue. Pour déposer le barboteur, desserrez l'écrou de blocage du dessous du barboteur et retirez la tubulure à partir du raccord rapide conformément à la section Utilisation des raccords rapides dans les instructions générales. Une fois le travail terminé, replacez le panneau d'accès et la vis de

Interrupteurs derrière le bouton-poussoir

Le refroidisseur EZ a un fonctionnement similaire à celui d'un capteur photo-électrique, dans le sens où le régleur est toujours complètement ouvert mais ne dispense de l'eau que lorsque l'on presse le bouton-poussoir (composant 4). Un cliquetis se produit quand l'interrupteur et l'électrobride se mettent en marche. Un seul écrou de régleur maintient le régleur en position ouverte en permanence. Lors de l'installation de l'écrou, le ressort de détente doit être en position relâchée pendant le réglage de l'écrou.

Afin de retirer les barres latérales, pressez les pattes évasées de l'intérieur et tirez doucement. Pour réinstaller les barres latérales, la partie avant est d'abord insérée. En gardant l'interrupteur relâché, encastrez l'arrière du bouton-poussoir en position.

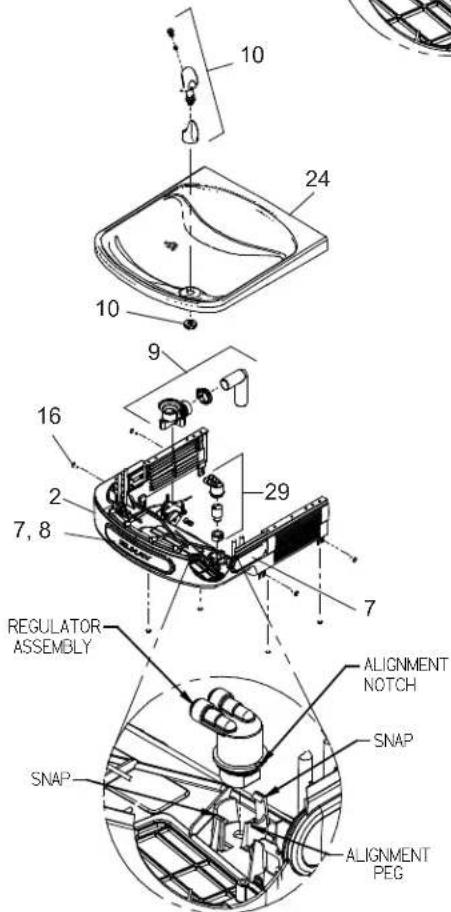

FIG. 4

10 24 10 23 16 29 7, 8 7 REGULATOR ASSEMBLY ALIGNMENT NOTCH SNAP SNAP ALIGNMENT PEG 10

10 24 10 9 16 2 7, 8 29 7 REGULATOR ASSEMBLY ALIGNMENT NOTCH SNAP SNAP ALIGNMENT PEG

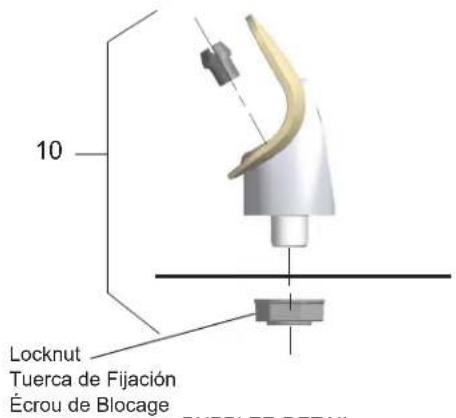

10 Locknut Tuerca de Fijación Écrou de Blocage

BUBBLER DETAIL DETALLE DEL GRIFO DETAIL DU BARBOTEUR FIG. 5 Bassin

6

VANDAL RESISTANT BUBBLER DETAIL DETALLE DEL GRIFO RESISTENTE AL VANDALISMO DESCRIPTION DU BARBOTEUR RESISTANT AU VANDALISME FIG. 6

Lors de l'installation du barboteur de remplacement ou du socle, serrez la vis afin de maintenir les éléments en place. Ne Pas Serrer Trop Fortement.

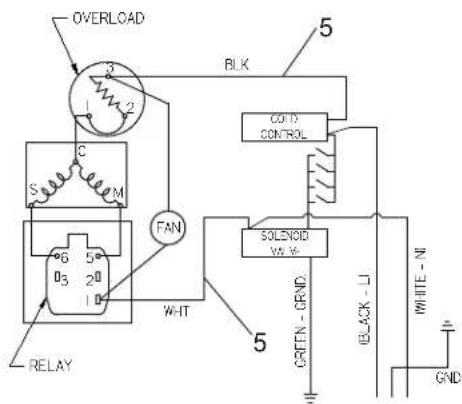

OVERLOAD BLK C O N CONTROL SOLEND W. W. GREEN - GRND BLACK - LI WHITE - NI RELAY FAN 03 20 1 6 5 1 WHT 5
