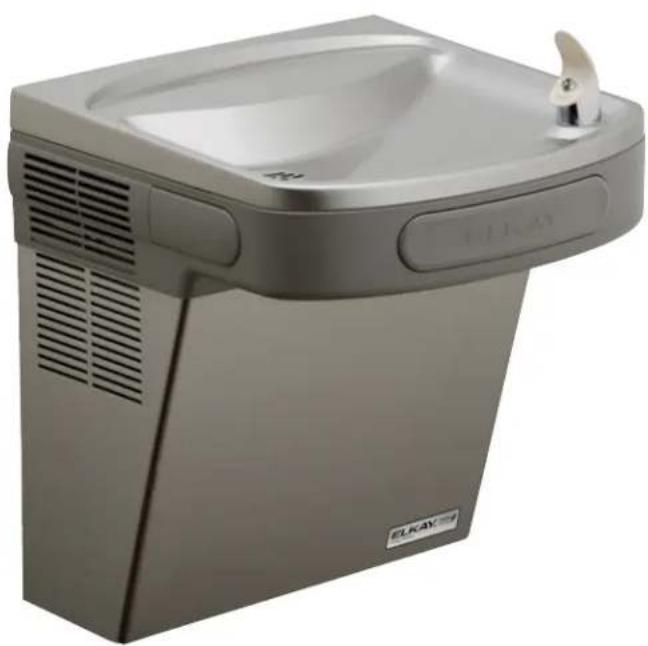

EZSG8S - Distributeur d'eau Elkay - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil EZSG8S Elkay au format PDF.
| Type de produit | Distributeur d'eau |
| Marque | Elkay |
| Modèle | EZSG8S |
| Type d'installation | Murale avec support de suspension |
| Alimentation électrique | 115 V (selon schéma de câblage) |
| Pression de vapeur réglée en usine | 35 psi (réglable) |
| Distance de jet optimale | 165 mm (6,5 pouces) du barboteur |
| Matériau des panneaux extérieurs | Acier inoxydable / miroir (options) |
| Système de refroidissement | Réfrigération |
| Technologie de distribution | Bouton-poussoir photoélectrique avec électrorobinet |
| Type de filtre | Filtre à écran dans l'électrorobinet (nettoyable) |
| Entretien extérieur | Eau tiède savonneuse ou nettoyants domestiques doux |
| Entretien des panneaux inox / miroir | Savon doux et eau ou Windex, chiffon doux |
| Garantie constructeur annulée par | Produits chimiques corrosifs, nettoyants abrasifs ou à base de pétrole |
| Pièces détachées disponibles | Barboteur, électrorobinet, interrupteurs, etc. |
| Identification des pièces | Nécessité du numéro de modèle et de série |
| Accès au système de réfrigération | Retirer le panneau inférieur (6 vis) et supérieur |
| Accès au barboteur | Par panneau d'accès sous le collecteur d'air |
| Précautions de sécurité | Débrancher l'alimentation avant tout entretien |
| Réglage du jet | Vis placée à gauche sous la barre de poussée |
FOIRE AUX QUESTIONS - EZSG8S Elkay
Questions des utilisateurs sur EZSG8S Elkay
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Distributeur d'eau au format PDF gratuitement ! Retrouvez votre notice EZSG8S - Elkay et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EZSG8S de la marque Elkay.
MODE D'EMPLOI EZSG8S Elkay
Manuel d'installation/entretien/utilisation
EZ™ & LZ™ La Barrera de la serie Liberta Agua Coolers
EZ™ & LZ™ Coolers d'Eau de Barrière-Liberté de feuilleton

1) Retirez le support de suspension fixé au dos du refroidisseur en retirant une (1) vis. 2) Montez le support de suspension comme indiqué dans la figure 2.
REMARQUE: Le support de suspension doit être accroché sûrement. Renforcez le soutien du mur par l'ajout d'un élément porteur fixe si le mur ne peut pas, à lui tout seul, offrir un soutien suffisant. Fixez le support au mur en utilisant des trous de fixation de 6 1/4 pouces de diamètre.
Important:
Une distance de 5 à 7 pouces (150 mm) entre le mur et l'axe du siphon doit être respectée pour assurer une pose correcte.
Installation du refroidisseur
3) Pendez le refroidisseur au support de suspension. Assurez-vous que le support est correctement inséré dans les emplacements au dos du refroidisseur, comme indiqué dans la figure 2. 4) Retirez les quatre vis maintenant en place le panneau frontal au bas du refroidisseur. Retirez le capot inférieur en tirant vers le bas et mettez-le de côté. 5) Reliez l'alimentation en eau — Référez-vous à la remarque 4 des Instructions Générales. 6) Mettez en place le siphon. Retirez l'écrou coulissant et le joint statique du siphon et installez-les sur la conduite résiduaire du refroidisseur en vérifiant bien que l'extrémité de la conduite résiduaire entre dans le siphon. Installez l'écrou coulissant et le joint statique au siphon et serrez fortement.
IMPORTANT: Au cas où il serait nécessaire de couper le drain, déserrez la vis située sur la gaine noire en caoutchouc et retirez le tube, puis vérifiez qu'il n'y a pas de fuites avant de remonter.
7) Branchez l'alimentation électrique.
Voir également le chapitre instructions générales
8) La pression de la vapeur a été réglée en usine à 35 psi. Si la pression d'approvisionnement change considérablement de ceci, ajustez la vis placée du côté gauche au-dessous de la barre de poussée assurant la barre transversale. Le réglage dans le sens des aiguilles d'une montre augmente le jet, et dans le sens inverse le diminue. Pour un meilleur réglage, le jet doit frapper le bassin à une distance d'environ 6 pouces et demi (165 mm) du barboteur sur la pente descendante du bassin. REMARQUE: Si un flot continu se déclenche à la fin du cycle de compression, tournez le Contrôle de refroidissement d'un quart de tour dans le sens inverse des aiguilles d'une montre. 9) Remettez le panneau frontal en place en vérifiant que le couvre-joint métallique est bien installé à l'intérieur de l'enveloppe de protection supérieure. Revissez les quatre vis fixées précédemment.
Entretien
Utiliser de l'eau tiède savonneuse ou des produits de nettoyage domestiques doux pour nettoyer les panneaux extérieurs des refroidisseurs EZ. Une prudence supplémentaire est requise lors du nettoyage du miroir ou des panneaux inox. Ces éléments peuvent se rayer facilement et doivent être uniquement nettoyés à l'aide de savon doux et d'eau ou de liquide nettoyant pour vitres Windex et d'un chiffon doux et propre. L'utilisation de produits chimiques corrosifs et de nettoyants abrasifs ou dérivés du pétrole annulera la garantie constructeur.
Enveloppes de protection supérieure et inférieure
Pour accéder au système de réfrigération et aux raccords de plomberie, retirez les six vis situées au bas du refroidisseur pour retirer l'enveloppe inférieure.
Pour retirer l'enveloppe supérieure afin d'avoir accès aux boutons-poussoir, au régulateur, à l'électrorobinet ou à tout autre composant situé au sommet de l'unité, retirez l'enveloppe inférieure, déconnectez le drain, retirez les quatre vis des pattes situées le long de l'arête inférieure de l'enveloppe supérieure, et débranchez les deux câbles ainsi que le raccordement en eau.
Barboteur
Pour déposer le barboteur, débranchez d'abord l'alimentation électrique. Le dessous du barboteur est accessible par le bas du panneau d'accès sur la face inférieure du collecteur d'air. Déposez le panneau d'accès en retirant la vis de retenue. Pour déposer le barboteur, desserrez l'écrou de blocage du dessous du barboteur et retirez la tubulure à partir du raccord rapide conformément à la section Utilisation des raccords rapides dans les instructions générales. Une fois le travail terminé, replacez le panneau d'accès et la vis de
Interrupteurs derrière le bouton-poussoir
Le refroidisseur EZ a un fonctionnement similaire à celui d'un capteur photoélectrique, dans le sens où le régleur est toujours complètement ouvert mais ne dispense de l'eau que lorsque l'on presse le bouton-poussoir (composant 5). Un cliquetis se produit quand l'interrupteur et l'électrorobinet se mettent en marche. Un seul écrou de régleur maintient le régleur en position ouverte en permanence. Lors de l'installation de l'écrou, le ressort de détente doit être en position relâchée pendant le réglage de l'écrou.
Les unités à une barre possèdent le même câblage que les unités à boutons-poussoir latéraux mais ne possèdent pas les connections supplémentaires attachées aux barres latérales. Afin de retirer les barres latérales, pressez les pattes évasées de l'intérieur et tirez doucement. Pour réinstaller les barres latérales, la partie avant est d'abord insérée. En gardant l'interrupteur relâché, encastrer l'arrière du bouton-poussoir en position.


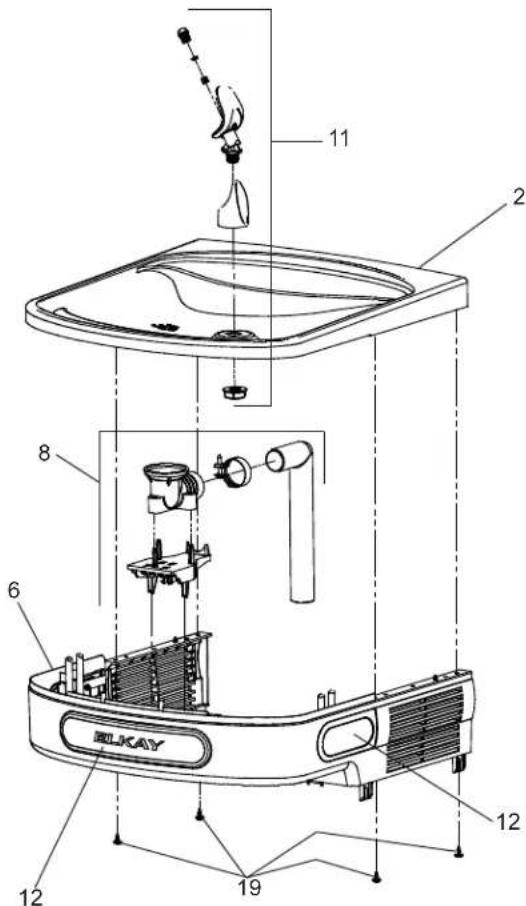

11 2 8 6 ELKAY 12 19 12Fig. 3


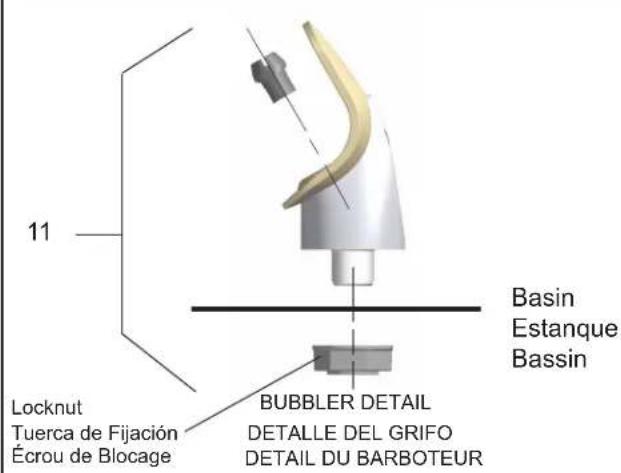

11 Locknut Tuerca de Fijación Écrou de Blocage BUBBLER DETAIL DETALLE DEL GRIFO DETAIL DU BARBOTEUR Basin Estanque BassinFIG. 4
Lors de l'installation du barboteur de remplacement ou du socle, serrez la vis afin de maintenir les éléments en place. Ne Pas Serrer Trop Fortement.
Pour nettoyer le filtre, dévissez le bouchon du robinet électromagnétique (ou électrorobinet). Retirez l'écran et rincez-le à fond sous l'eau. Remettez l'écran en place dans l'électrorobinet puis revissez le bouchon. Assurez-vous que le joint torique est correctement positionné.


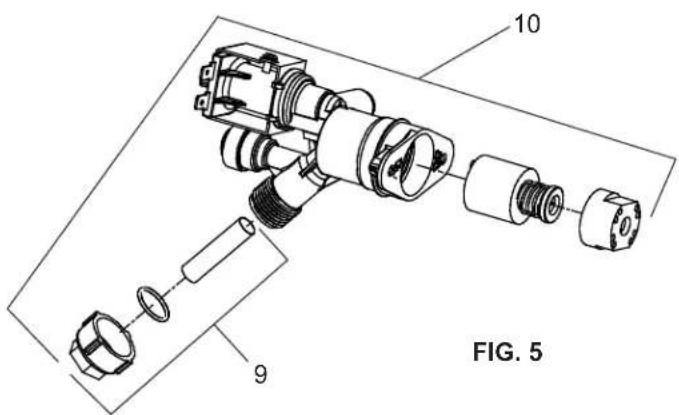

10 9 FIG. 5


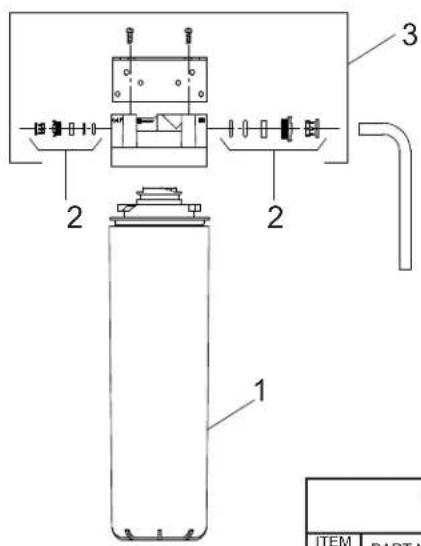

1 2 3 ITEM PART NFig. 6
NOTE: Toute correspondance au sujet des refroidisseurs d'eau courante ou toute commande de pièce de rechange DOIT inclure le numéro de modèle et le numéro de série du refroidisseur ainsi que le nom et le numéro de pièce à remplacer.
