EMABFTLR8SC - Distributeur d'eau Elkay - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil EMABFTLR8SC Elkay au format PDF.
| Type de produit | Distributeur d'eau |
| Marque | Elkay |
| Modèle | EMABFTLR8SC |
| Réfrigérant | HFC-134A |
| Type d'installation | Murale, avec support de suspension |
| Raccordement d'eau | Tuyau de diamètre 3/8 po (cuivre ou flexible) |
| Pression d'alimentation recommandée | 35 PSI (réglable) |
| Hauteur du jet réglable | Oui, via vis de réglage (jet optimal à 165 mm du barboteur) |
| Fonction principale | Distribution d'eau froide |
| Filtre à eau optionnel | Module filtre pour améliorer goût, odeur et sédiments |
| Vanne d'arrêt | Intégrée, avec écrou coulissant et joint |
| Entretien du mécanisme de soupape | Réglage du jeu et du débit continu via vis spécifique |
| Nettoyage | Essuyer avec un chiffon humide ; détartrage périodique conseillé |
| Sécurité | Support de suspension doit être solidement ancré au mur (5 trous de fixation) |
| Pièces détachées | Disponibles via distributeur local ou téléphone (1.800.323.0620) |
| Service après-vente | Numéro gratuit : 1.800.260.6640 |
| Notice PDF disponible | 7 pages, en français, téléchargeable gratuitement |
FOIRE AUX QUESTIONS - EMABFTLR8SC Elkay
Questions des utilisateurs sur EMABFTLR8SC Elkay
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Distributeur d'eau au format PDF gratuitement ! Retrouvez votre notice EMABFTLR8SC - Elkay et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EMABFTLR8SC de la marque Elkay.
MODE D'EMPLOI EMABFTLR8SC Elkay
Manuel d'installation/entretien/utilisation
USES HFC-134A REFRIGERANT
USA REFRIGERANTE HFC-134A
UTILISE DU FLUIDE FRIGORIGÈNE HFC-134A

1) Retirez le support de suspension à l'arrière du refroidisseur en enlevant une (1) vis. 2) Installez le support et le siphon tel qu'indiqué à la fig. 2.
NOTE : Le support de suspension DOIT être bien retenu en place. Ajoutez des ferrures de fixation si le mur n'offre pas le soutien voulu.
Important
- Pour avoir une bonne position, on doit garder une dimension de 4 3/4 po. (121mm) du mur à l'axe central du siphon.
- Ancrez solidement le support au mur à l'aide des cinq (5) trous de fixation d'un diam. 5/16 po. 3) Installez la soupape droite dans le tuyau de D. E. 3/8".
Installation du refroidisseur
4) Installez le refroidisseur sur les supports en vous assurant que ceux-ci sont bien installés dans les fentes à l'arrière du refroidisseur tel qu'indiqué à la figure 4. 5) Dégagez les deux (2) vis retenant le panneau inférieur avant au bas de la base du refroidisseur ainsi que deux (2) vis sur le dessus. Retirez le panneau avant et mettez-le de côté. 6) Connectez l'alimentation en eau. - Voir note 4 des instructions générales. 7) Retirez l'écrou coulissant et le joint du siphon et installez-les sur la conduite résiduaire du refroidisseur en vous assurant que le bout de la conduite entre bien dans le siphon. Installez l'écrou coulissant et le joint au siphon et resserrez bien.
Voir manuel des directives générales
8) Le niveau d'écoulement est réglé en usine à 35 PSI. Si la pression varie beaucoup de ce point, ajustez la vis que l'on peut atteindre en retirant le panneau avant (article 7, fig. 6). Si vous ajustez dans le sens des aiguilles d'une montre, le jet augmentera et dans le sens contraire, le jet diminuera. Le meilleur ajustement est lorsque le jet frappe le bassin à environ 6-1/2" (165mm) du barboteur. 9) Replacez le panneau avant et fixez-le en place en resserrant les quatre (4) vis. 10) S'il existe un problème de goût, d'odeur ou de sédiment, essayez d'installer notre module filtre d'eau.


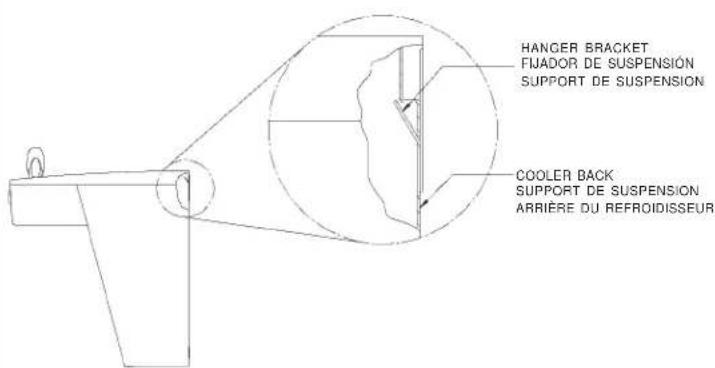

HANGER BRACKET FIJADOR DE SUSPENSION SUPPORT DE SUSPENSION COOLER BACK SUPPORT DE SUSPENSION ARRIÈRE DU REFROIDISSEUR


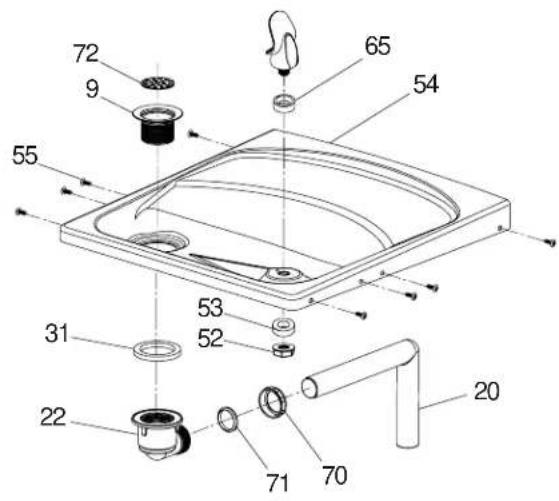

32 5 51 50 65 53 52FIG. 4 FIG. 5


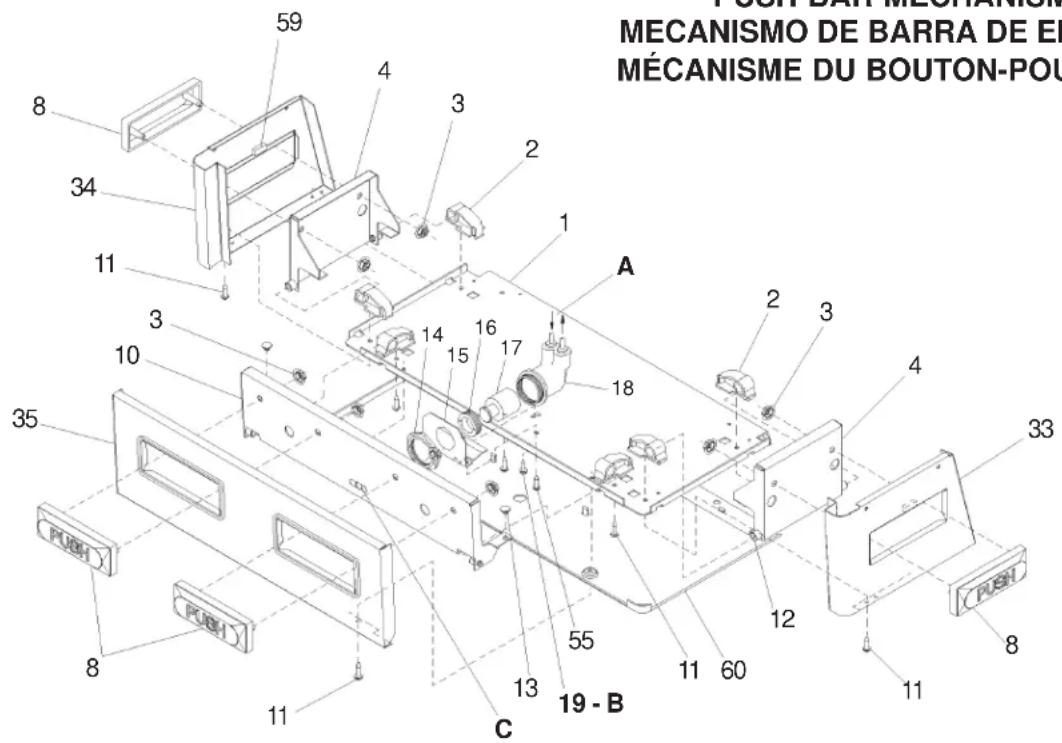

MECANISMO DE BARRA DE EN MÉCANISME DU BOUTON-POU 59 4 3 2 8 34 11 1 A 16 17 14 15 18 2 3 4 33 35 10 55 12 11 60 11 8 19 - B C 13 11 11 PUSH PUSHFIG. 6
Mécanisme de soupape d'eau - procédure de réglage :
- Tournez la vis de réglage (article 19) dans le sens contraire aux aiguilles d'une montre jusqu'à ce que le débit d'eau du barboteur commence.
- Tournez la vis de réglage dans le sens des aiguilles d'une montre jusqu'à ce que le débit d'eau du barboteur s'arrête, PUIS tournez encore de 1/2 tour.
NOTE: Les ajustements sont décrits tels qu'on les voit d'en dessous de l'appareil (côté inférieur du panneau distributeur, article 1)
NOTE: S'il y a débit continu à la fin du cycle du compresseur, tournez la commande d'eau froide (article 56) vers le côté gauche de 1/4 de tour.
A) Note: Water flow direction Nota: Dirección del flujo de agua Note: Direction de l'eau B) Adjust this screw to eliminate mechanism "Free Play" or continuous flow from bubbler conditions. (See ADJUSTMENT PROCEDURE)
Ajustez cette vis pour éliminer tout "jeu" du mécanisme ou tout débit continu du barboteur (voir PROCÉDURE DE RÉGLAGE)
Ajustement de la hauteur du jet (voir la note #8)

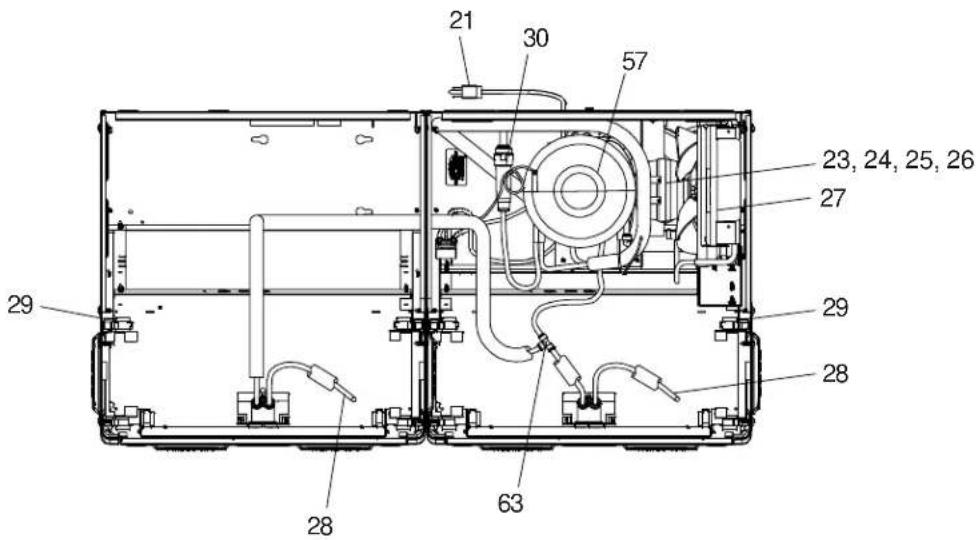

NOTE : Toute correspondance au sujet des refroidisseurs d'eau courante ou toute commande de pièce de rechange DOIT inclure le numéro de modèle et le numéro de série du refroidisseur ainsi que le nom et le numéro de pièce à remplacer.
NÚMERO GRATIS DE SERVICIO 1.800.260.6640
INFORMATIONS POUR LE SERVICE PAR NUMERO SANS FRAIS 1.800.260.6640
FOR PARTS, CONTACT YOUR LOCAL DISTRIBUTOR OR CALL 1.800.323.0620
PARA PIEZAS. CONTACTE A SU DISTRIBUIDOR LOCAL O LLAME AL 1.800.323.0620
POUR OBTENIR DES PIÈCES, CONTACTEZ VOTRE DISTRIBUTEUR LOCAL OU COMPOSEZ LE 1.800.323.0620
ELKAY MANUFACTURING COMPANY • 2222 CAMDEN COURT • OAK BROOK, IL 60523 • 630.574.8484
