MODE D'EMPLOI EMABFTLR8LC Elkay
Manuel d'installation/entretien/utilisation
USES HFC-134A REFRIGERANT
USA REFRIGERANTE HFC-134A
UTILISE DU FLUIDE FRIGORIGENE HFC-134A
Voir Fig. 6 pour le Mécanisme de la Barre-poussoir
Voir Fig. 6 pour le Mécanisme de la Barre-poussoir FIG. 1
NOTE: Les unités non frigorifiées n'incluent pas tous les composants électriques et de réfrigération montrés ci-dessus. D'autres composants et rough-in sont identiques comme montrés.

EMABFTL8 FIG. 2
1) Retirez le support de suspension à l'arrêt du refroidisseur en enlevant une (1) vis. 2) Installez le support et le siphon tel qu'indiqué à la fig. 2.
NOTE: Le support de suspension DOIT être bien retenu en place. Ajoute des ferrules de fixation si le mur n'offre pas le soutien voulu.
Important
Pour avoir une bonne position, on doit garder une dimension de 4/3/4 po. (121mm) du mur à l'axe central du siphon. - Ancrez solidement le support au mur à l'aide des cinq (5) trous de fixation d'un diam. 5/16 po. 3) Installez la soupape droite dans le tuyau de D. E. 3/8".
Installation du refroidisseur
4) Installez le refroidisseur sur les supports en vous assurant que ceux-ci sont bien installés dans les fentes à l’arrêt du refroidisseur tel qu’indiqué à la figure 4. 5) Dégagez les deux (2) vis retenant le panneau inférieur avant au bas de la base du refroidisseur ainsi que deux (2) vis sur le dessus. Retirez le panneau avant et mettez-le de côté. 6) Connectez l'alimentation en eau. - Voir note 4 des instructions générales. 7) Retirez l'écrou coulissant et le joint du siphon et installez-les sur la conduite résiduaire du refroidisseur en vous assurant que le bout de la conduite entre bien dans le siphon. Installez l'écrou coulissant et le joint au siphon et resserrez bien.
Voir manuel des directives générales
8) Le niveau d'écoulement est réglé en usine à 35 PSI. Si la pression varie beaucoup de ce point, ajustez la vis que l'on peut atteindre en relevant le panneau avant (article 7, fig.6). Si vous ajustez dans le sens des aiguilles d'une montre, le jet augmentera et dans le sens contraire, le jet diminuera. Le meilleur ajustement est lorsque le jet frappe le bassin à environ 6 - 1 / 2^* (165mm) du barboteur. 9) Replacez le panneau avant et fixez-le en place en resserrant les quatre (4) vis. 10) S'il existe un problème de goût, d'odeur ou de séductif, essayez d'installer notre module filtre d'eau.

FIG.4 FIG.5

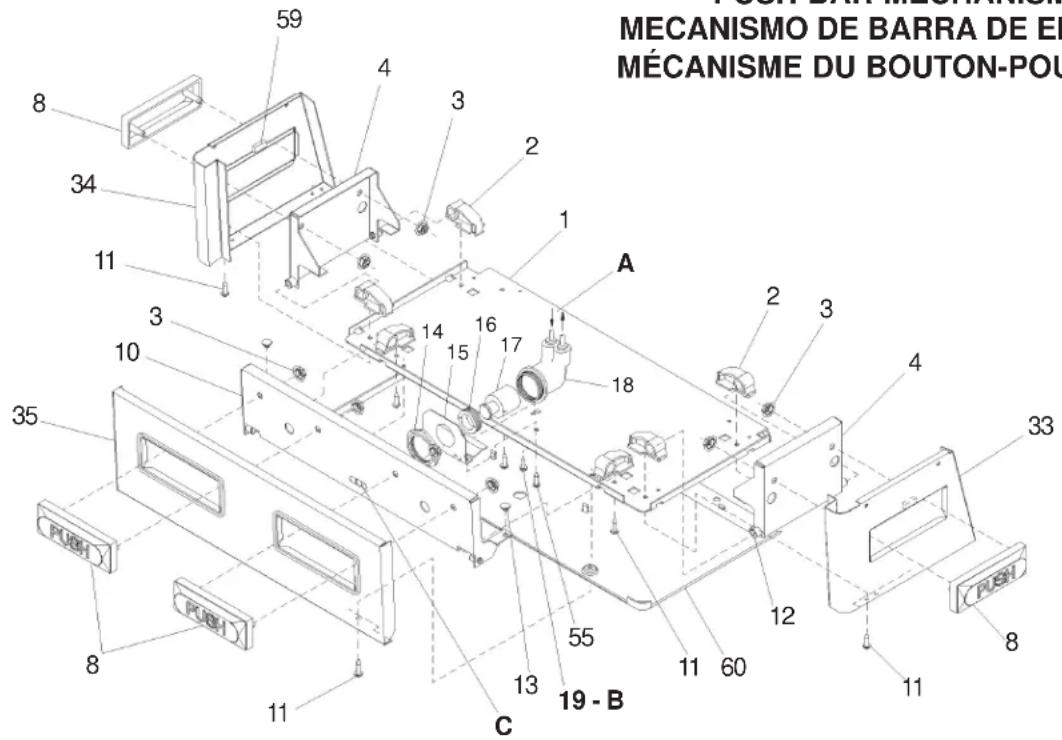

FIG. 6
Mécanisme de soupape d'eau - procédure de réglage :
Tournez la vis de réglage (article 19) dans le sens contraire aux aiguilles d'une montre jusqu'à ce que le débit d'eau du barboteur commence. - Tournez la vis de réglage dans le sens des aiguilles d'une montre jusqu'à ce que le début d'eau du barboteur s'arrête, PUIS tournez encore de 1/2 tour.
NOTE: Les ajustements sont décrits tels qu'on les voit d'en dessous de l'appareil (côté inférieur du panneau distributeur, article 1)
NOTE : S'il y a débit continu à la fin du cycle du compresseur, tournez la commande d'eau froide (article 56) vers le côté gauche de 1/4 de tour.
NOTE : Toute correspondance au sujet des refroidisseurs d'eau courante ou toute commande de pièce de rechange DOIT inclure le numéro de modèle et le numéro de série du refroidisseur ainsi que le nom et le numéro de pièce à remplacer.
REPAIR SERVICE INFORMATION TOLL FREE NUMBER 1.800.260.6640
NUMERO GRATIS DE SERVICIO 1,800,260,6640
INFORMATIONSPOURLE SERVICEPAR NUMERO SANSFRAIS1.800.260.6640
ARTS, CONTACT YOUR LOCAL DISTRIBUTOR OR CALL 1.800.323.0620
PARAPIEZAS, CONTACTEASUDISTRIBUIDORLOCALOLLAMEAL18003230620
POUR OBTENIR DES PIECES, CONTACTEZ VOTRE DISTRIBUTEUR LOCAL OU COMPOSEZ LE 1.800.323.0620
ELKAY MANUFACTURING COMPANY • 2222 CAMDEN COURT • OAK BROOK, IL 60523 • 630.574.8484
PRINTED IN U. S. A.
