MODE D'EMPLOI EMABF8L Elkay
Manuel d'installation/entretien/utilisation

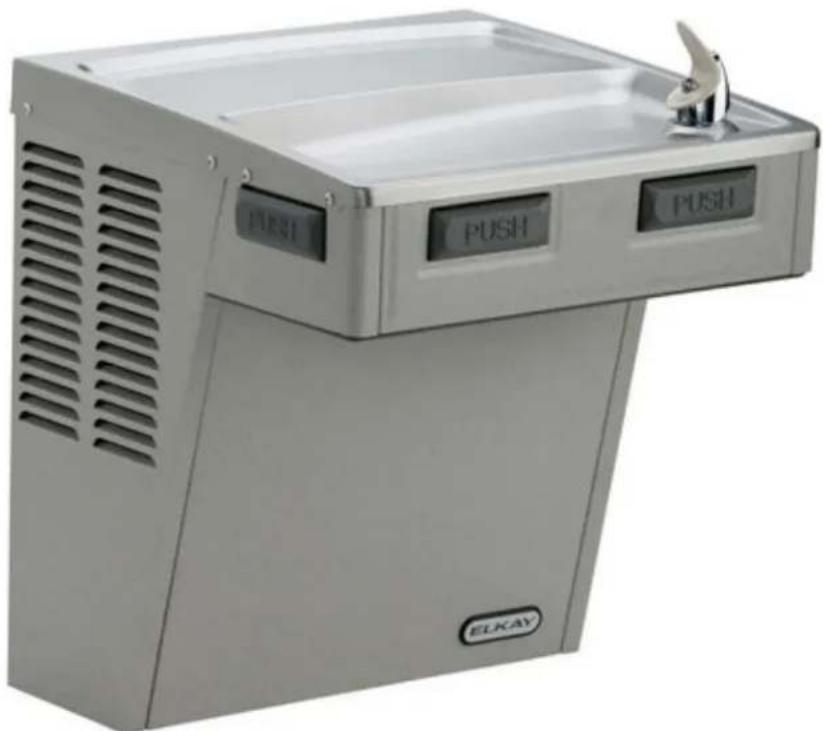

Refroidisseurs d'eau mur mont modèle EMABF/LMABF

1) Retirez le support de suspension à l'arrière du refroidisseur en enlevant une (1) vis. 2) Installez le support et le siphon tel qu'indiqué à la fig. 2 NOTE : Le support de suspension DOIT être bien retenu en place. Ajoutez des ferrures de fixation si le mur n'offre pas le soutien voulu.
Important
- Pour avoir une bonne position, on doit garder une dimension de 6 1/4 po. (159mm) du mur à l'axe central du siphon.
- Ancrez solidement le support au mur à l'aide des cinq (5) trous de fixation d'un diam. 5/16 po. 3) Installez la soupape droite dans le tuyau de D. E. 3/8".
- Pour avoir une bonne position, on doit garder une dimension de 6 1/4 po. (159mm) du mur à l'axe central du siphon.
- Ancrez solidement le support au mur à l'aide des cinq (5) trous de fixation d'un diamètre 5/16 po. 3) Installez la soupape droite dans le tuyau de D. E. 3/8".
4) Installez le refroidisseur sur les supports en vous assurant que ceux-ci sont bien installés dans les fentes à l'arrière du refroidisseur tel qu'indiqué à la figure 3. 5) Dégagez les deux (2) vis retenant le panneau inférieur avant au bas de la base du refroidisseur ainsi que deux (2) vis sur le dessus. Retirez le panneau avant et mettez-le de côté. 6) Connectez l'alimentation en eau. - Voir note 4 des instructions générales. 7) Retirez l'écrou coulissant et le joint du siphon et installez-les sur la conduite résiduaire du refroidisseur en vous assurant que le bout de la conduite entre bien dans le siphon. Installez l'écrou coulissant et le joint au siphon et resserrez bien.
Voir manuel des directives générales

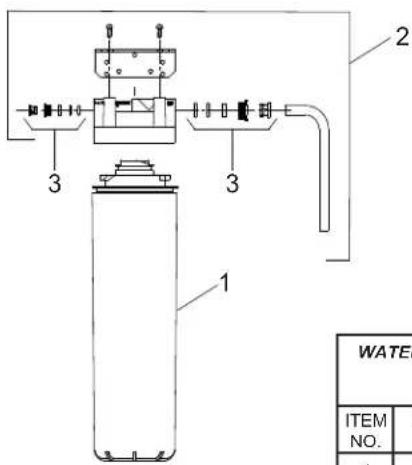

8) Le niveau d'écoulement est réglé en usine à 35 PSI. Si la pression varie beaucoup de ce point, ajustez la vis que l'on peut atteindre en retirant le panneau avant (article 7, fig.5). Si vous ajustez dans le sens des aiguilles d'une montre, le jet augmentera et dans le sens contraire, le jet diminuera. Le meilleur ajustement est lorsque le jet frappe le bassin à environ 6-1/2" (165mm du barboteur. 9) Replacez le panneau avant et fixez le en place en resserrant les quatre (4) vis. 10) S'il existe un problème de goût, d'odeur ou de sédiment essayez d'installer notre module filtre d'eau.


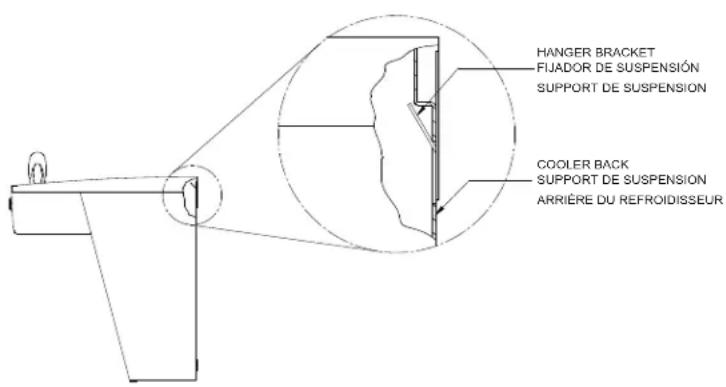

HANGER BRACKET FIJADOR DE SUSPENSION SUPPORT DE SUSPENSION COOLER BACK SUPPORT DE SUSPENSION ARRIÈRE DU REFROIDISSEURFIG. 3 FIG. 4


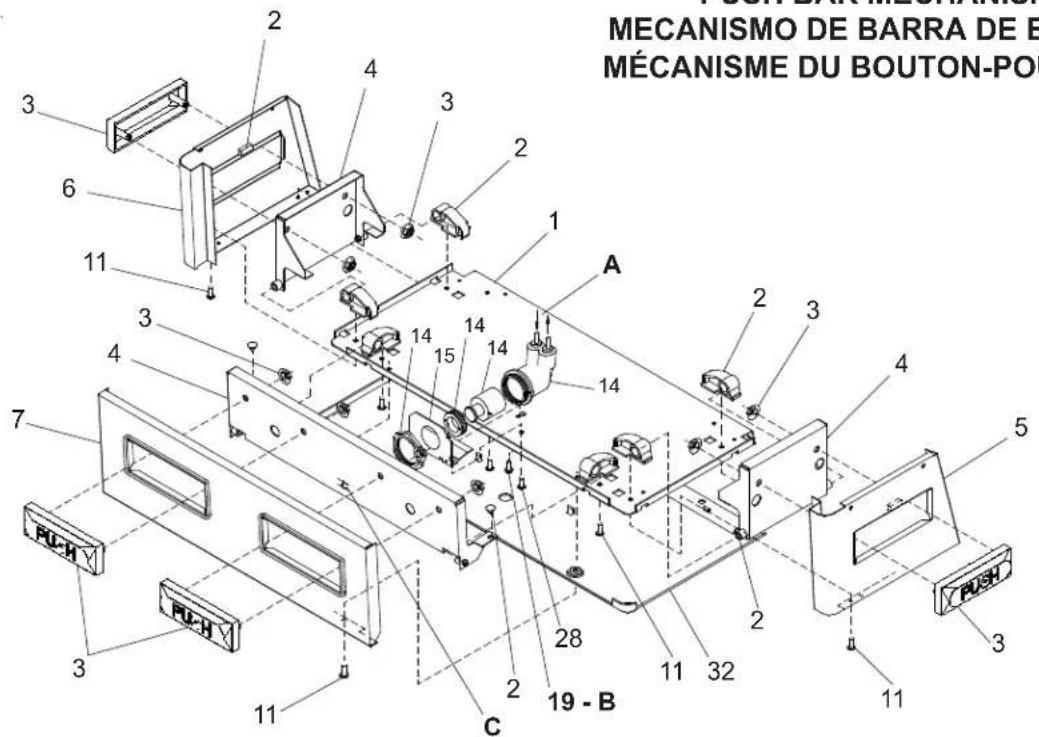

MECHANISMO DE BARRA DE E MÉCANISME DU BOUTON-POUFIG. 5
Mécanisme de soupape d'eau - procédure de réglage :
- Tournez la vis de réglage (article 19) dans le sens contraire aux aiguilles d'une montre jusqu'à ce que le débit d'eau du barboteur commence.
- Tournez la vis de réglage dans le sens des aiguilles d'une montre jusqu'à ce que le débit d'eau du barboteur s'arrête, PUIS tournez encore de 1/2 tour.
NOTE: Les ajustements sont décrits tels qu'on les voit d'en dessous de l'appareil (côté inférieur du panneau distributeur, article 1)
NOTE: S'il y a débit continu à la fin du cycle du compresseur, tournez la commande d'eau froide (article 25) vers le côté gauche de 1/4 de tour.
Vandal-Resistant Bubbler Grifo resistente al vandalismo FIG. 8 Barboteur résistant au vandalisme
