| Type de produit | Adaptateur USB-C multiport |
| Marque | Goobay |
| Modèle | 49850 |
| Dimensions (L x l x H) | 117 x 60,8 x 16 mm |
| Poids | 102 g |
| Longueur du câble | 16 cm |
| Entrée | Fiche USB-C™ |
| Sorties | HDMI™ (4K@30Hz, 1080p@60Hz), VGA HD (1080p@60Hz), 2x USB 3.0 Type A (5 Gbit/s), USB-C™ charge (20 V, 3 A max), RJ45 (10/100/1000 Mbit/s), fente SD, fente microSD (480 Mbit/s), audio 3,5 mm |
| Alimentation | Alimentation par le port USB-C de l'hôte (pas d'adaptateur secteur fourni) |
| Température de fonctionnement | 0 à +45 °C |
| Température de stockage | -10 à +70 °C |
| Contenu de la livraison | Adaptateur USB-C™ Premium Multiport, mode d'emploi |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec ; ne pas utiliser de détergents |
| Consignes de sécurité | Ne pas ouvrir le boîtier, ne pas modifier, éviter les sources de chaleur, garantir une ventilation suffisante |
| Pièces détachées et réparabilité | Aucune pièce détachée fournie ; produit sans entretien ; en cas de défaut, contacter le revendeur ou le fabricant |
| Informations générales | Utilisation intérieure uniquement ; pas un jouet ; conformité CE ; recyclage selon DEEE |
| Garantie | Garantie légale de conformité (non précisée dans la notice) |
FOIRE AUX QUESTIONS - 49850 Goobay
Questions des utilisateurs sur 49850 Goobay
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Adaptateur USB au format PDF gratuitement ! Retrouvez votre notice 49850 - Goobay et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 49850 de la marque Goobay.
MODE D'EMPLOI 49850 Goobay
1 Consignes de sécurité
• Lisez le présent mode d'emploi en entier et avec attention. Il fait partie intégrante du produit et comprend d'importantes informations pour une bonne installation et une bonne utilisation. - Conservez soigneusement ce mode d'emploi. Il doit être disponible en cas d'incertitudes et de transfert du produit.
• Ne pas ouvrir le boîtier.
Ne modifiez pas le produit et les accessoires. Ne pas court-circuiter des connexions et circuits.
• Utilisez le produit, pièces et accessoires des produits uniquement
en parfait état
Un appareil défectueux ne doit pas être mis en service. Il doit au contraire être immédiatement mis hors tension et protégé contre toute utilisation-
tion involontaire.
En cas de questions, les défauts, les dommages mécaniques,
des interférences et d'autres problèmes, non récupérables par la documentation, contactez votre revendeur ou le producteur.
Risque de blessure en cas de trébucher
• Installez le produit de sorte qu'aucune personne ou aucun objet ne puisse être blessé/endommagé en chutant, trébuchant,
etc.
- Faire attention à placer les câbles de sorte qu'ils ne soient pas endommagés et que personne ne soit entravé. Non destiné à des enfants. Le produit n'est pas un jouet !
- Sécuriser l'emballage, petites pièces et l'isolation contre l'utilisation accidentelle.
- Éviter des conditions extrêmes, telles que la chaleur extrême et le froid, l'humidité et la lumière directe du soleil, ainsi que les microondes, les vibrations et la pression mécanique.
Accumulateur de chaleur:
Ne couvrez pas le produit.
• Laissez toujours suffisamment d'espace autour du système
afin de garantir une ventilation appropriée et de l'espace entre les appareils pour ne pas risquer de les dommager.
Usb-c™ premium multiport-adapteur
Ce dispositif prolonge un appareil USB-C™ avec un port Ethernet, un port HDMI™, deux ports USB 3.0, un port USB-C™ (pour le chargement), un port VGA, un port audio 3,5 mm, une fente pour carte SD et une fente pour carte microSD.
2.2 Contenu de la livraison
USB-C™ Premium Multiport-Adapteur, Mode d'emploi
2.3 Éléments de commande
1 USB-C™ fiche 3 RJ45 socket (8P8C) 5 Prise standard HDMI™ 7 Fente pour carte SD 9 Prise de chargement USB-C™
2 Prises VGA HD (15 broches) 4 Port audio 3.5 mm 6 2x Prise USB 3.0 (type A) 8 Fente pour carte microSD
2.4 Spécifications
| Numéro de l'article | 49850 |
| Entrée | USB-CTMfiche |
| Sorties | Prise standard HDMI ^TM 2x Prise USB 3.0 (type A)Fente pour carte SDFente pour carte microSDPrise de chargement USB-CTMPrise RJ45 (8P8C)Prises VGA HD (15 broches)Port audio 3,5 mm |
| Résolution (maximale)HDMI ^TM VGA | 4k @ 30 Hz / Full HD 1080p @ 60HzHD 1080p @ 60Hz |
| Taux de transmission max. | 5 Gbit/s (SD-Slot: 480 Mbit/s) |
| Vitesse de transmission RJ45 | 10/100/1000 Mbit/s |
| Possibilité de chargement de la dispositif USB-CTM | USB-CTM: 20,0 V=, 3,0 A max. |
| Température de service | 0 - +45 °C |
| Température de stockage | -10 - +70 °C |
| Poids (g) | 102 |
| Dimensions (mm) | 117 x 60,8 x 16 |
| Longueur du câble (cm) | 16 |
Tab.: Spécifications
3 Utilisation prévue
Nous n'autorisons pas l'utilisation du dispositif d'une façon différente de celle décrite au chapitre „Description et Fonctions“ et „Consignes de sécurité“. Utilisez le produit uniquement dans des espaces intérieurs secs. Ne pas respecter ces instructions de sécurité et points de règlement est susceptible de provoquer des accidents mortels, blessures et dommages à la personne et à ses biens.
4 Préparation
- Comparez les caractéristiques de tous les équipements à utiliser et pour assurer la compatibilité.
• Vérifiez le Contenu de livraison pour l'exhaustivité et l'intégrité.

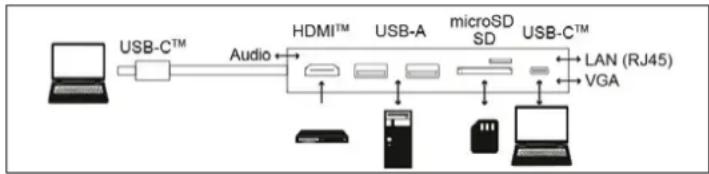

5 Connexion
- Connectez vos appareils aux ports du USB-C™ Premium Multiport-Adapter à l'aide d'un adaptateur ou de câbles de connexion appropriés.
Le transfert de données est possible dans les deux sens pour toutes les connexions sauf HDMI™.
La recharge des appareils connectés n'est possible qu'au niveau des prises du boîtier.
La prise HDMI™ est conçue pour les appareils de réception HDMI™.
Fig.: Connexion
Il n'y a pas d'éléments de fonctionnement à utiliser avant, pendant et après l'opération.
Aucune installation de logiciel n'est requise avant ou pendant le fonctionnement.
La déconnexion et la reconnexion des appareils peuvent être utilisées pour corriger les défauts.
Ne débranchez l'alimentation électrique pendant la transmission des données afin d'éviter toute perte de données.
6 Maintenance, entretien, stockage et transport
Le produit est sans entretien.
Avertissement ! les dommages matériels
• Utilisez uniquement un chiffon doux et sec pour le nettoyage. • Ne pas utiliser de détergents et de produits chimiques. • Endroit frais et sec. • Conserver le produit hors de la portée des enfants et dans une ambiance sèche et protégé de la poussière lorsqu'il ne est pas en cours d'utilisation. • Conserver et utiliser l'emballage d'origine pour le transport.
Produit
Selon la directive européenne DEEE, la mise au rebut des appareils électriques et électroniques avec les déchets domestiques est strictement interdite.
ment interdite. Leurs composants doivent être recyclés ou éliminés de
façon séparée. Autrement les substances contaminées et dangereuses peuvent polluer notre environnement.
Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut des appareils électriques et électroniques auprès du fabricant, du distributeur, ou des points publics de collecte à la fin de la durée de vie des dispositifs, et ce de façon gratuite. Les détails sont réglementés dans le droit national. Le symbole sur le produit, dans le manuel d'utilisation, ou sur l'emballage fait référence à ces termes. Avec ce genre de séparation des déchets, d'application et d'élimination des déchets d'appareils usagés, vous réalisez une part importante de la protection de l'environnement.
No DEEE : 82898622
7.2 Emballages
Les emballages peuvent être mis au rebut gratuitement dans les valeurs de collecte adaptés - le papier dans le conteneur à papier, les matériels plastiques dans le conteneur à plastique et le verre dans le conteneur à verre.
neur à verre.
DE4535302615620
8 UE déclaration de conformité
CE En utilisant le marquage CE, Goobay ®, nom commercial déposé de Wentronic GmbH, déclare que l'appareil est conforme aux conditions et directives de base de la réglementation européenne.
9 Symboles utilisés
| Courant continu | IEC 60417-5031 | |
| Pour usage intérieur uniquement | IEC 60417-5957 | |
| Recyclage | ISO 7001 - PI PF 066 |
