| Type de produit | Plaque de cuisson électrique |
| Marque | AEG |
| Modèle | 111K-W |
| Dimensions de l'appareil (L x P) | 580 mm x 500 mm |
| Dimensions d'encastrement (L x P) | 550 mm x 470 mm |
| Nombre de plaques | 4 plaques électriques |
| Puissance totale | 7000 W |
| Plaque avant gauche | Ø 180 mm, 2000 W |
| Plaque arrière gauche | Ø 145 mm, 1500 W |
| Plaque arrière droite | Ø 180 mm, 2000 W |
| Plaque avant droite | Ø 145 mm, 1500 W |
| Alimentation | 230 V ~ 50 Hz, monophasé |
| Positions de chauffe | 6 positions (3 principales + 3 intermédiaires) |
| Fonctions | Voyant de fonctionnement, commandes par manettes, double labyrinthe anti-infiltration |
| Entretien | Nettoyage après chaque utilisation, graissage périodique des plaques |
| Sécurité | Voyant de chaleur résiduelle, arrêt automatique par manette en position 0, interdiction de chauffe à vide |
| Pièces détachées | Pièces certifiées Constructeur disponibles via SAV |
| Garantie | 1 an garantie contractuelle (pièces), conditions de garantie légale incluses |
| Poids (estimé) | Environ 9 kg |
FOIRE AUX QUESTIONS - 111K-W AEG
Questions des utilisateurs sur 111K-W AEG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Plaque de cuisson au format PDF gratuitement ! Retrouvez votre notice 111K-W - AEG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 111K-W de la marque AEG.
MODE D'EMPLOI 111K-W AEG
Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.
Utilisation
- Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
- Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
- Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
- Tenez les enfants à distance pendant le fonctionnement : la table de cuisson et les récipients s'échauffent et peuvent rester chauds longtemps après l'arrêt de l'appareil.
N'utilisez jamais votre table à vide (sans récipient dessus).
- Assurez-vous que les manettes sont toujours en position arrêt ● lorsque l'appareil n'est pas utilisé.
- N'utilisez pas de récipients instables ou déformés : ils peuvent se renverser et provoquer un accident.
- Les réparations ne doivent être effectuées que par un service après-vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
- Ne conservez pas à proximité de l'appareil des produits inflammables sensibles aux températures (exemples : produits de nettoyage, bombes aérosols... )
- Assurez-vous que les enfants ne manipulent pas les commandes.
- Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
- Si vous utilisez un appareil électrique à proximité de votre table de cuisson, veillez à ce que le câble d'alimentation de cet appareil électrique ne soit pas en contact avec la surface chaude de la table.
- Surveillez attentivement la cuisson lors de la friture dans l'huile ou la graisse.
- Si la table est équipée d'un couvercle, nettoyez-le soigneusement et ne le fermez qu'après le complet refroidissement des plaques.
- Nettoyez l'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous éviterez un mauvais fonctionnement des plaques électriques.
- Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électriquement et complètement refroidi.
Installation
- Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
- Cette table est conçue pour fonctionner en 230 V monophasé. Un éventuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction des plaques électriques.
Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l'appareil du fait du non-respect de ces avertissements.
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.
En cas d'intervention sur l'appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.
Sommaire
Avertissements importants 17
Description de l'appareil 20
Utilisation de votre table de cuisson 20
Conseils d'utilisation 22
Entretien et nettoyage 22
En cas d'anomalie de fonctionnement 23
Conditions de garantie 24
Service après-vente 24
Raccordement électrique : 25
Encastrement et assemblage 26
Branchement électrique 27
Possibilités d'encastrement 29
Comment lire votre notice d'utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre notice:
Instructions de sécurité
Descriptions d'opérations
Conseils et recommandations
Informations sur l'environnement

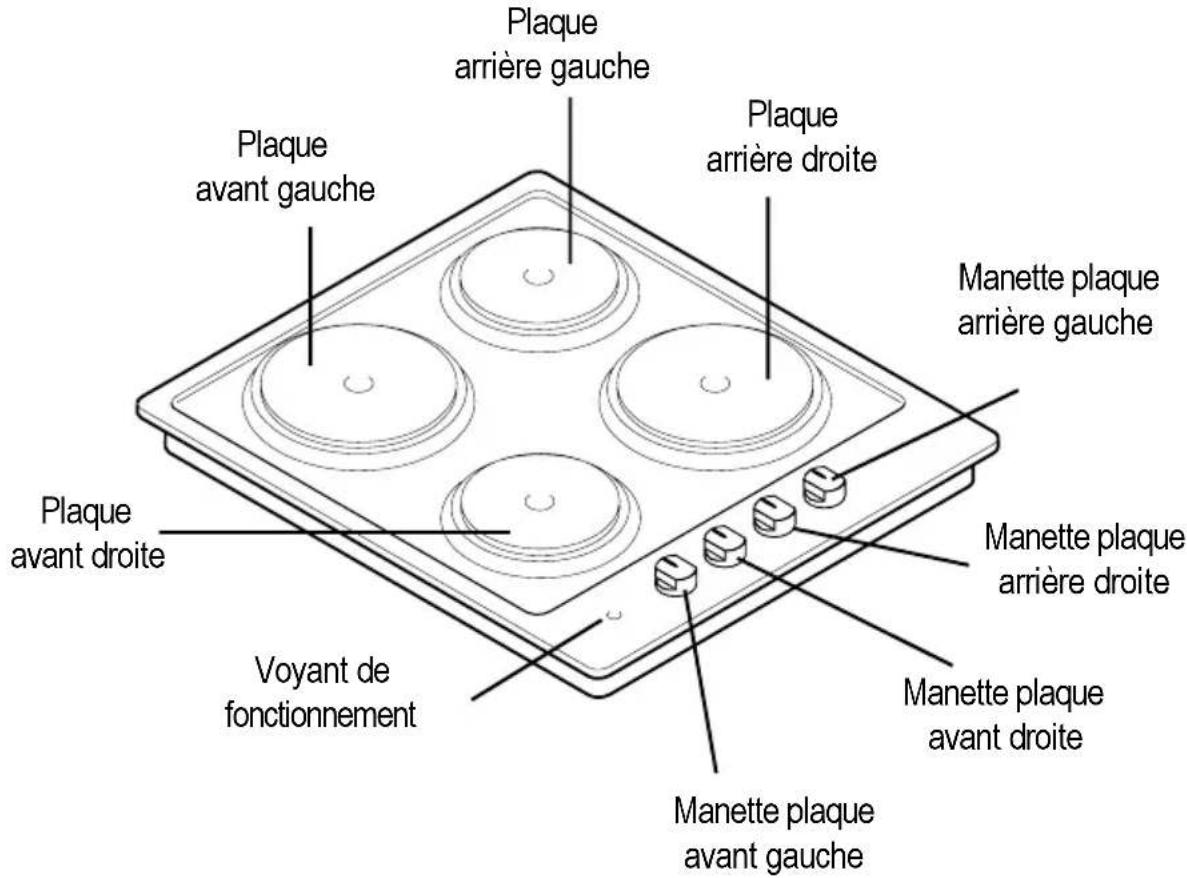

Description de l'appareil
Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
Les plaques électriques

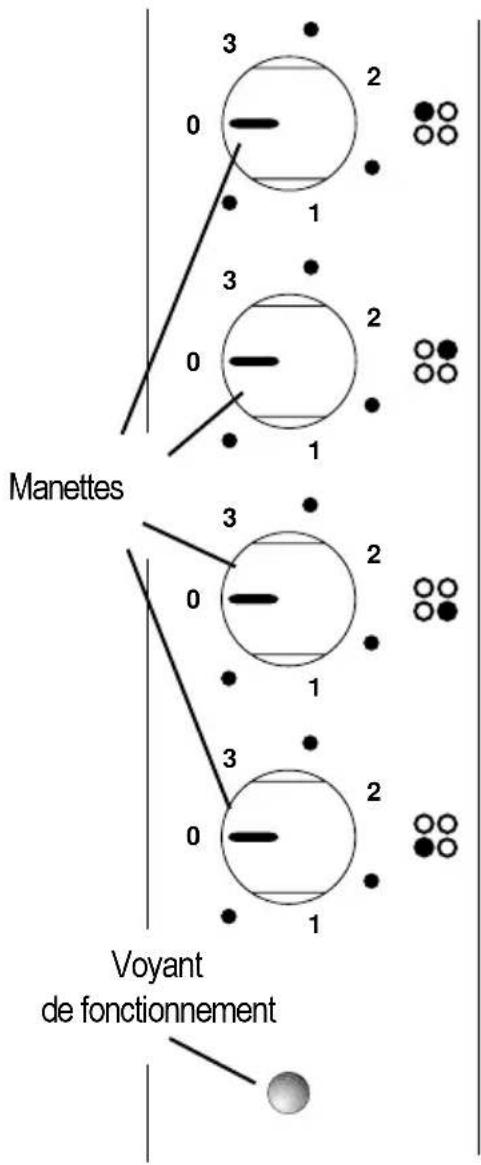

Cette table de cuisson est équipée de 4 plaques électriques à 6 positions (trois positions principales et trois positions intermédiaires)
Pour mettre en fonctionnement la plaque, tournez la manette correspondante sur la position désirée.
Le voyant de fonctionnement s'allume pour signaler que la plaque est en fonctionnement.
Tenez éloignés les jeunes enfants de l'appareil jusqu'à l'extinction de ce témoin et même après extinction du témoin (la plaque est encore chaude).
La manette peut être tournée indifféremment vers la droite ou vers la gauche.
Position 0 : plaque à l'arrêt
Position 1 : allure de chauffe minimale
Position 3 : allure de chauffe maximale
Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.
En tenant compte de la quantité d'aliments à cuire et du mode de cuisson, le tableau ci-dessous guidera vos premiers essais.
Positions de Cuisson
| • | Pour réchauffer les mets ou pour fondre le beurre et le chocolat |
| 1 | Pour préparer des sauces, des aubes, des soufflés, des oeufs... |
| • | Soupes de légumes secs, décongélation d'aliments surgelés, cuisson d'eau ou de lait |
| 2 | Pommes de terre à la vapeur, légumes frais, soupes, pâtes, bouillon, savarins, poisson |
| • | Omelettes, crêpes, biftecks |
| 3 | Biftecks, tranches de viande, biscuits, saisie de viande |
Conseils d'utilisation

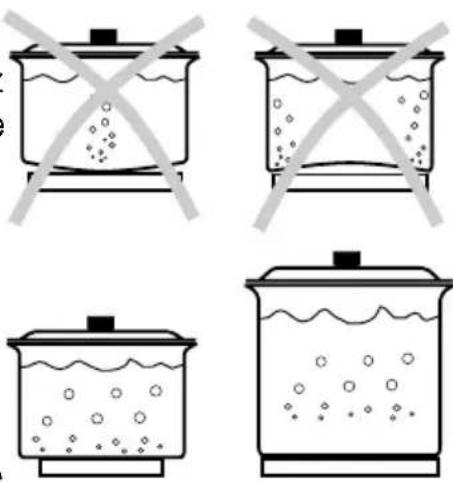

Choisissez des récipients à fond épais et bien plat (fond dressé) et utilisez toujours un récipient dont le diamètre est proportionné à la plaque.
Ne faites pas chauffer la plaque à vide et n'interposez aucun produit ou matériau entre la plaque et le récipient.
Chaque fois que la recette le permet, couvrez votre récipient, vous réaliserez des économies d'énergie.
Ramenez la manette correspondante sur la position arrêt avant la fin de cuisson, celle-ci se terminera grâce à la chaleur accumulée.
Entretien et nettoyage
Avant de procéder au nettoyage : débranchez électriquement l'appareil, assurez-vous que toutes les manettes sont sur la position arrêt "0" et attendez le complet refroidissement de l'appareil.
Le dessus de la table de cuisson
Passez une éponge légèrement imbibée d'eau tiède (et, si nécessaire, de détergent doux) après chaque utilisation.
Évitez tout écoulement dans les orifices de la table.
Utilisez, si nécessaire, un racloir spécial et des produits spécifiques vendus dans le commerce.
N'utilisez pas d'objet tranchant (couteau, grattoir, tournevis, etc.) ou d'éponge à face abrasive.
N'utilisez pas de détergents abrasifs ou corrosifs tels que : bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.
Les manettes
Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement.
La plaque électrique
Après chaque utilisation, essuyez la plaque avec un papier absorbant. Elle doit être maintenue bien sèche.
Si nécessaire, faites-la chauffer au préalable pour carboniser les salissures trop adhérentes.
De temps en temps, et avant toute période prolongée de non utilisation, graissez légèrement la plaque (huile de table, huile pour machine à coudre ou vaseline).
Vous trouverez également dans le commerce des produits spécifiques pour la protection et l'entretien des plaques électri[riques].
Évitez de passer un chiffon humide sur la plaque encore chaude. Bien qu'elle puisse résister à ce traitement, il pourrait subsister des « peluches » sur son revêtement. Attendez son complet refroidissement.
Notre responsabilité ne saurait être engagée, en cas de dommages dus à un entretien incorrect de votre table de cuisson.
En cas d'anomalie de fonctionnement
Nous vous recommandons vivement de faire les vérifications suivantes sur votre table de cuisson avant d'appeler un technicien du Service Après-Vente. Il se peut que le problème soit simple et que vous puissiez le résoudre vous-même.
| SYMPTÔMES | SOLUTIONS |
| ■Une plaque de table ne s'allume pas. | Vérifiez que:◆les fusibles sont en bon état;◆l'appareil est correctement branché;◆il n'y a pas de coupure de courant. |
| ■Les résultats de cuisson ne sont pas satisfaisants. | Vérifiez que:◆la plaque est propre et bien sèche;◆le diamètre du récipient est proportionné à la plaque;◆le récipient est à fond épais et bien plat (fond dressé);◆la position de la manette de la plaque est correcte. |
Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre Service Après-Vente.
Garantie contractuelle
Pendant 1 an à compter de la mise en service, le constructeur remplacera les pièces défectueuses, sauf dans les cas prévus au chapitre «Réserves».
Conditions d'application :
Pour l'application de cette garantie, vous devez vous adresser au distributeur qui vous a vendu l'appareil et lui présenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d'œuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.
Réserves :
Nous attirons votre attention sur le fait que cette garantie ne pourra être appliquée :
- si les détériorations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'Utilisation, fausse manoeuvre, négligence, installation défectueuse ou non conforme aux règles et prescriptions imposées par les organismes de distribution de l'Électricité, de l'Eau, du Gaz, etc.
- si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numéros de série.
- si une réparation a été effectuée par une personne non agréée par le constructeur ou le vendeur.
- si l'appareil a été utilisé à des fins commerciales ou industrielles ou pour d'autres buts que des buts ménagers pour lesquels il a été conçu.
- si l'appareil a été acheté ou réparé hors du territoire français.
Garantie légale
Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés, la dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.
Service après-vente
En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.
Plaque signalétique
En appelant un Service Après Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.
En cas d'intervention sur votre appareil, exigez du Service Après Vente les Pièces de Rechange certifiées Constructeur.
Caractéristiques techniques
Dimensions Largeur: 580 mm.
de l'appareil Profondeur: 500 mm.
Dimensions Largeur: 550 mm.
d'encastrement Profondeur: 470 mm.
Tensions d'alimentation 230 V ~ 50 Hz
Puissance des plaques électriques
Plaque avant gauche ∅ 180 mm. 2000 W
Plaque arrière gauche ∅ 145 mm. 1500 W
Plaque arrière droite ∅ 180 mm. 2000 W
Plaque avant droite ∅ 145 mm. 1500 W
Puissance totale 7000 W
Consignes de sécurité
- Les parois adjacentes à la table de cuisson doivent être soit en matériau résistant à la chaleur, soit revêtues d'un tel matériau.
- Cette table de cuisson est un appareil du type X, c'est-à-dire que les meubles juxtaposés à l'appareil ne doivent pas dépasser la hauteur de celle-ci. Cette disposition assure la protection du mobilier.
Raccordement électrique :
Vérifiez :
- que la puissance de l'installation est suffisante,
- que les lignes d'alimentation sont en bon état,
- que le diamètre des fils est conforme aux règles d'installation,
- que l'installation fixe comporte un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
L'installation et l'entretien doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur:
NF C 15-100 - installations électriques à basse tension.
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

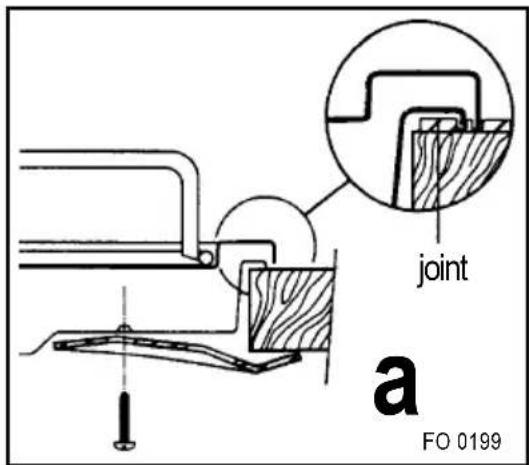

Encastrement et assemblage

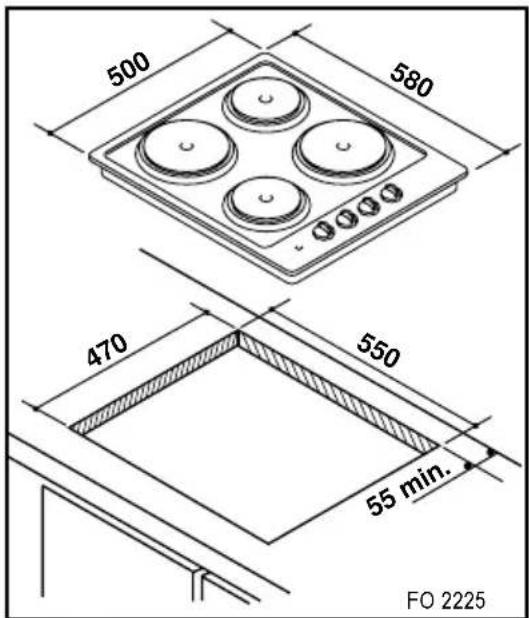

Les tables de cuisson peuvent être encastrées dans un meuble ayant une ouverture aux dimensions indiquées dans la figure. Le bord de la découpe pratiquée doit se trouver à au moins 55 mm du mur du fond. Les bords latéraux doivent se trouver à au moins 100 mm des murs ou des meubles latéraux.
Pour fixer la table de cuisson au meuble, procédez comme suit:
1) Placez les joints fournis sur les bords de la découpe : positionnez-les exactement sur les bords en veillant à ce que les extrémités des joints soient parfaitement jointives, sans recouvrement ; 2) placez la table dans la niche d'encastrement en la centrant correctement ; 3) fixez la table au meuble à l'aide des pattes de serrage prévues à cet effet. (voir figure). La traction exercée par les vis est suffisante pour tracer un sillon dans le joint d'étanchéité, que l'on pourra aisément enlever.
Le bord de la table de cuisson forme un double labyrinthe, assurant une parfaite étanchéité contre l'infiltration de liquides.
L'encastrement de la table de cuisson au-dessus d'un lave-vaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave-linge est déconseillé lorsque le constructeur de ces appareils électroménagers ne l'a pas formellement prévu.
Branchement électrique
L'appareil est livré sans câble d'alimentation. Montez un câble s'adaptant à l'alimentation disponible, avec fiche normalisée, pour la charge indiquée sur la plaque signalétique. La fiche doit être reliée à une prise de courant appropriée. Le câble doit être muni de trois conducteurs. Celui de mise à la terre doit être repéré jaune/vert. Les câbles d'alimentation adaptés sont ceux énumérés ci-dessous, souvenez-vous de respecter la section nécessaire du câble.
- H07 RN-F; H05 RN-F; H07 RR-F; H05 VV-F.
Si l'on désire un branchement direct au réseau (branchement fixe), il faut intercaler entre l'appareil et le réseau un interrupteur sur le côté de l'installation avec une ouverture minimum entre les contacts de 3 mm.
Le câble de terre jaune-vert ne doit pas être interrompu par l'interrupteur et doit être relié à la borne du conducteur de protection.
Le câble d'alimentation doit être placé de telle manière qu'il ne touche aucune partie chaude.

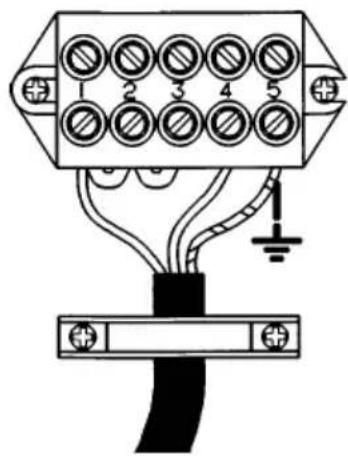

Branchement électrique à la plaque à bornes
La table de cuisson est équipée d'une plaque à bornes à 5 pôles dont les conducteurs sont prédisposés pour fonctionner en 230 V monophasé.
En cas d'alimentation différente, effectuer le raccordement d'après les indications ci-dessous. Le conducteur de terre sera raccordé à la borne repérée par le signe ! Après
Le raccordement du câble à la plaque à bornes, le fixer au moyen du serre-câble.
| Type de monophasé triphasé triphasé Y biphasé Y branchement 3 ph. 2 ph. | + Neutre + Neutre | |||
| Raccordement sur la plaque à bornes |  |  |  |  |
| Tension 230 V ~ 230 V 3 ~ 400 V 3N ~ 400 V 2N ~ | ||||
| Tension des éléments chauff. | 230 V 230 V | 230 V 230 V | ||
| Section du câble | 3 X 2,5 mm | 4 X 1,5 mm | 5 X 1,5 mm 4 X 1,5 mm | |
| Fusible | 24 A | 13 A | 13 A | 13 A |
Cet appareil est conforme aux Directives Communitaires CEE suivantes:
- 73/23 - 90/683 (Basse Tension);
- 89/336 (Compatibilité Electromagnétique);
- 93/68 (Directives Générales);

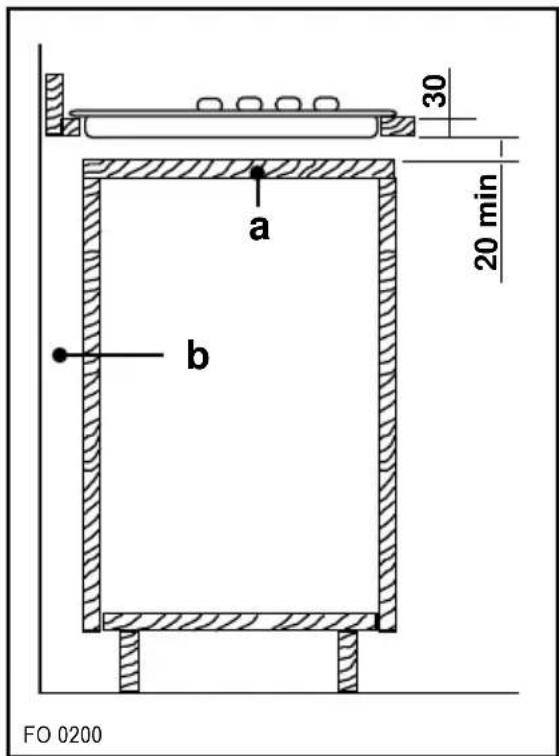

Dans un meuble de cuisine avec porte
Le meuble destiné à recevoir la table de cuisson devra être fabriqué de façon que le contact avec les parties métalliques chaudes soit évité.
Reportez-vous à la solution illustrée dans la figure.
La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.
a) Tablette amovible
b) Espace éventuel pour les raccordements
Au-dessus d'un four
Pour les côtes d'encastrement, reportez-vous aux fig. 1 et 2. Prévoir deux supports pour l'aération. Les figures 3 et 4 illustrent deux solutions possibles.
Les raccordements électriques du four et de la table doivent rester accessibles et être effectués séparément.
Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson.
Fig. 1
Fig. 2
Fig. 3
Fig. 4
En cas d'anomalie de dysfonctionnement, le vendeur de votre appareil est le premier habilité à intervenir.
A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter:
- L'Assistance Technique Consommateurs pour toutes questions techniques.
- Le Service Conseil Consommateurs pour toutes questions ou informations concernant l'utilisation de votre appareil ou pour toutes autres questions commerciales.
Vous trouverez ci-dessous les coordonnées de ces deux services. En cas d'intervention sur votre appareil, exigez du Service Après-Vente les Pièces de Rechange certifiées Constructeur.
En appelant un Service Après-Vente, indiquez-lui toutes les références et numéros (PNC, N° de série,...) Ces indications figurent sur la plaque signalétique.
Questions Techniques Assistance Technique Consommateurs AEG
BP20139 - 60307 SENLIS Cedex
Tél.: 03 44 62 27 72
e-mail: aeg.fr@sae.electrolux.fr
Permanence tél. du lundi au vendredi de 8 h 30 à 12 h 30 et de 13 h 30 à 18 h 00
Choisir un nouvel appareil et/ou conseils d'utilisation
Service Conseil Consommateurs AEG
BP50142 - 60307 SENLIS Cedex
Tél. : 03 44 62 29 29 Fax : 03 44 62 21 54
e-mail: aeg-svc@notes.electrolux.fr
Permanence téléphonique du lundi au vendredi de 8 h 30 à 18 h 00
AEG Haugeräte GmbH
Postfach 1036
D-90327 Nürnberg
