DL2 - équipements de mesure Hedue - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Niveau numérique / inclinomètre
Marque	Hedue
Modèle	DL2
Numéros d'article	M552, M553, M554
Dimensions	M552, M553 : 600 x 60 x 25 mm ; M554 : 800 x 60 x 25 mm
Poids approximatif	Environ 0,5 kg (selon modèle)
Alimentation	2 piles AAA (1,5 V)
Autonomie des piles	Environ 100 heures
Plage de mesure	4 x 90° (360°)
Résolution	0,1°
Précision	0,1° à 0° et 90° ; 0,2° entre 1° et 89°
Unités de mesure	mm/m, %, in/ft, degrés (°)
Fonctions principales	Mesure d'angle absolu (ABS) et relatif (REF), niveau, pente
Mise hors tension automatique	Après 5 minutes d'inactivité
Matériau du boîtier	ABS (indiqué sur le produit)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas immerger dans l'eau.
Sécurité	Éviter les chocs et l'exposition à l'humidité excessive. Remplacer les piles si fuite.
Pièces détachées	Piles AAA (standard)
Réparabilité	Non réparable par l'utilisateur. Contacter le service après-vente.
Utilisation prévue	Mesures d'angle et de niveau pour le bâtiment, la menuiserie, etc.

FOIRE AUX QUESTIONS - DL2 Hedue

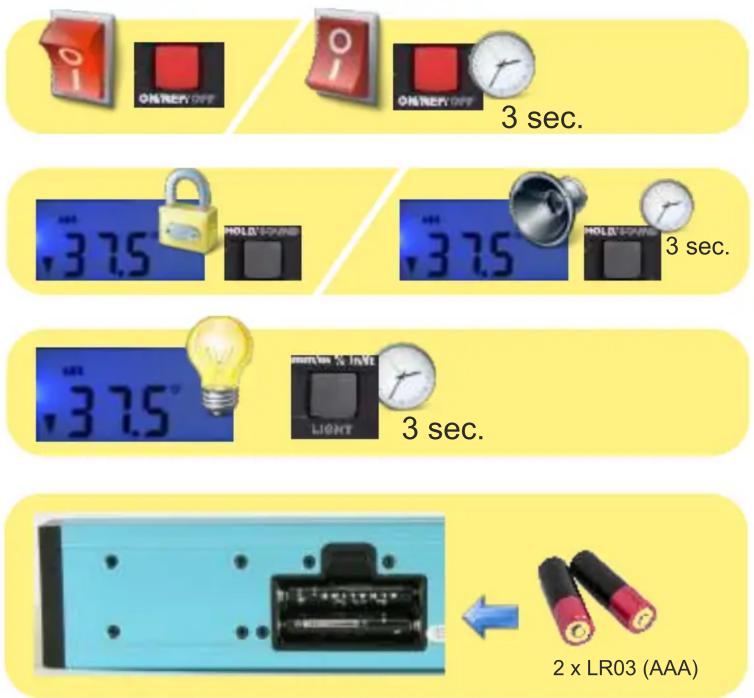

Comment allumer le DL2 Hedue ?

Appuyez sur le bouton ON/REF/OFF pendant environ 3 secondes pour allumer l'appareil.

Comment éteindre l'appareil ?

Appuyez brièvement sur le bouton ON/REF/OFF. L'appareil s'éteint également automatiquement après 5 minutes d'inactivité.

Comment changer l'unité de mesure ?

Appuyez sur le bouton ON/REF/OFF plusieurs fois pour faire défiler les unités : mm/m, %, in/ft, degrés (°). L'unité active s'affiche à l'écran.

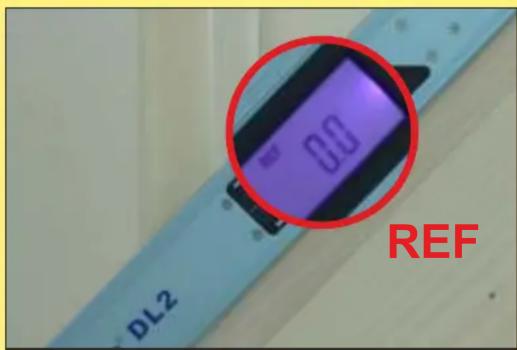

Comment mettre à zéro la mesure relative (REF) ?

Placez l'appareil sur la surface de référence, puis appuyez brièvement sur le bouton ON/REF/OFF pour mettre la valeur REF à 0.0.

Que faire si l'écran ne s'allume pas ?

Vérifiez que les piles sont insérées correctement (2 x AAA) et qu'elles ne sont pas déchargées. Remplacez-les si nécessaire.

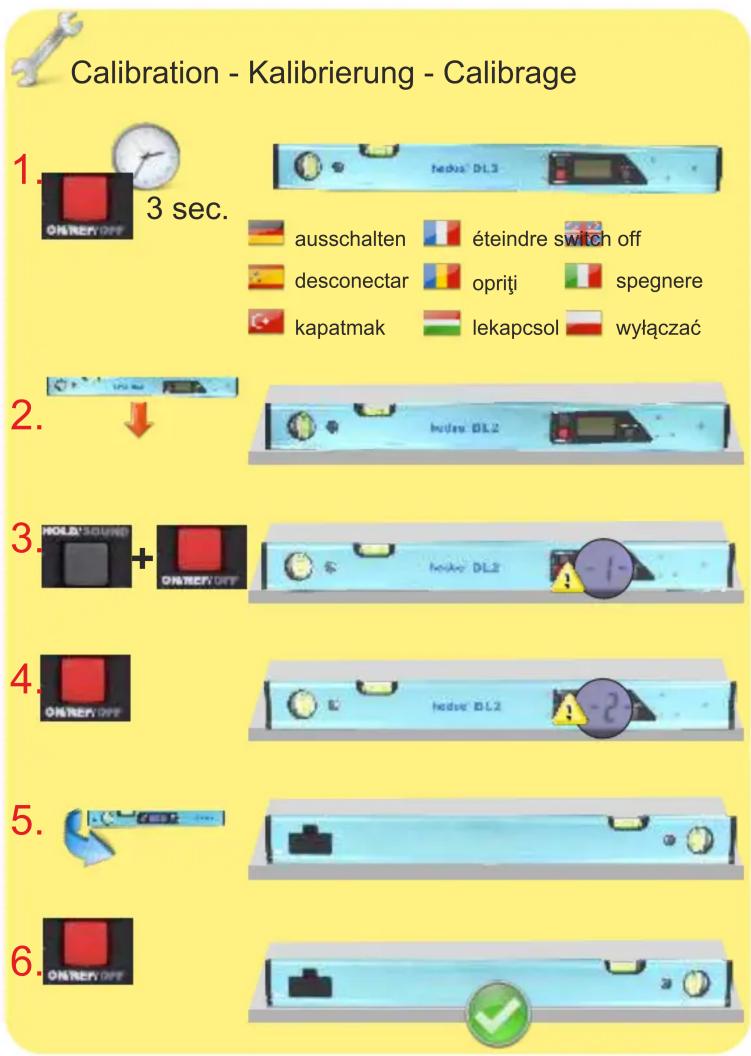

Comment calibrer le niveau numérique ?

Placez l'appareil sur une surface plane, allumez-le en mode ABS. Si la valeur n'est pas 0.0, vous pouvez effectuer un calibrage en appuyant longuement sur ON/REF/OFF (voir la notice).

Quelle est la précision du DL2 ?

La précision est de 0,1° à 0° et 90°, et de 0,2° entre 1° et 89°.

Quelle est la plage de mesure ?

L'appareil peut mesurer des angles jusqu'à 4 x 90° (soit 360°), mais l'affichage est limité à 90° dans chaque quadrant.

L'appareil est-il étanche ?

Non, l'appareil n'est pas étanche. Évitez de l'utiliser sous la pluie ou de l'immerger dans l'eau. Nettoyez-le avec un chiffon sec.

Comment remplacer les piles ?

Ouvrez le compartiment à piles au dos de l'appareil, retirez les piles usagées et insérez deux piles neuves AAA en respectant la polarité.

MODE D'EMPLOI DL2 Hedue

hedue®

DL2

Art.-Nr. M552, M553, M554

Quick Start

Node DL2 Node DL2

Specifications

Batteries: 2 x 1,5V (AAA)

Battery life: approx 100 hours

Measuring range: 4 x 90°

Resolution: 0,1°

Accuracy: 0,1° at 0° and 90°

0,2° between 1° and 89°

Dimension: M552, M553: 600 x 60 x 25 mm

M554: 800 x 60 x 25 mm

Auto shut off After 5 minutes of inactivity

ABS

REF

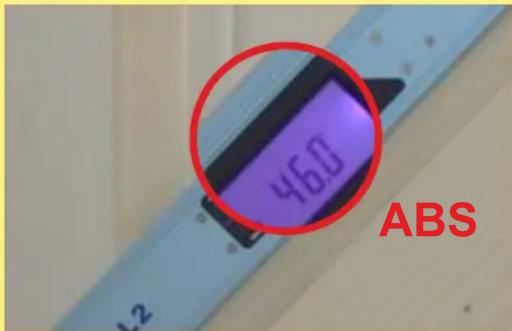

46.0 ABS

0.0 REF DL2

1 X = mm/m

2 X = %

3 x = in/ft

4 x = °
