MODE D'EMPLOI Q120 Neewer
Consignes de sécurité
Pour votre sécurité, nous vous invitons à lire les consignes de sécurité avant la première utilisation de ce produit et de respecter toutes les précautions mises en évidence dans cette notice. Il est fortement conseillé de vérifier l'appareil périodiquement et de ne jamais utiliser les composants endommagés.
Tenir le produit à l'écart des matériaux inflammables. Ne pas utiliser sous la pluie, dans un environnement humide ou dans d'autres conditions météorologiques défavorables. Utiliser une poire soufflante ou du papier absorbant propre pour retirer la poussière et l'humidité. Tenir ce produit hors de portée des enfants et des animaux domestiques. Éviter toute exposition prolongée et tout stockage sous la lumière directe du soleil. Avant toute opération de maintenance, éteindre et débrancher la source d'alimentation. Éteindre l'appareil avant d'installer ou de retirer des accessoires. Veiller à ce que les orifices de ventilation restent dégagés en permanence. Ne pas nettoyer avec des agents chimiques ou des liquides. Ne pas immerger une quelconque partie du flash dans un liquide. Ne pas tenter de démonter ou de réparer l'appareil, ce qui risque d'invalider la garantie. Il est normal que le flash devienne chaud pendant l'utilisation. Il ne doit jamais être touché à mains nues pour éviter des brûlures.
Aperçu du produit
Le flash extérieur Q120, compact et portable, intègre les modes TTL, M et Multi, ainsi que la synchronisation haute vitesse (HSS). Le système sans fil 2,4G Q intégré est compatible avec les appareils Canon, Sony, Nikon. Il est réglable depuis l'application Bluetooth pour une utilisation intuitive.
Contenu de l'emballage
① Récepteur optique ② Port USB-C pour mise à jour du firmware ③ Prise de synchronisation 2,5 mm ④ Molette de verrouillage de la poignée ⑤ Molette de verrouillage du parapluie
⑥ Molette de verrouillage du pied ⑦ Verre optique ⑧ Lampe pilote ⑨ Trou pour parapluie ⑩ Réglage de l'angle

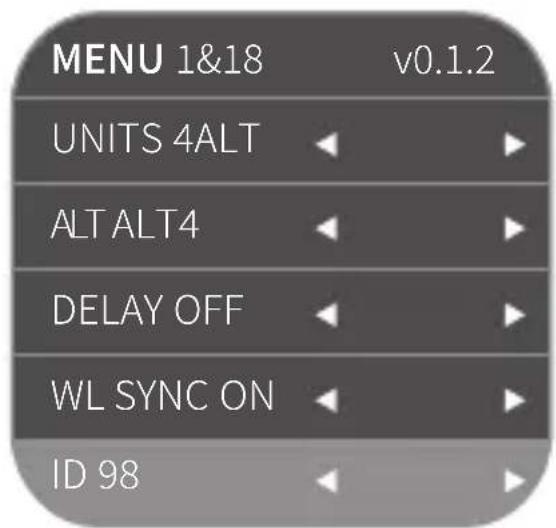

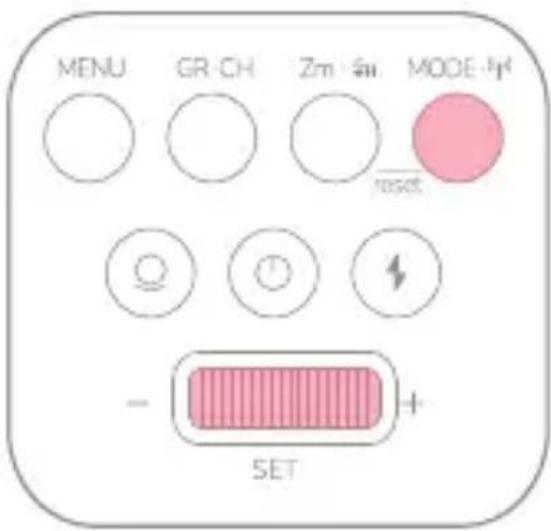

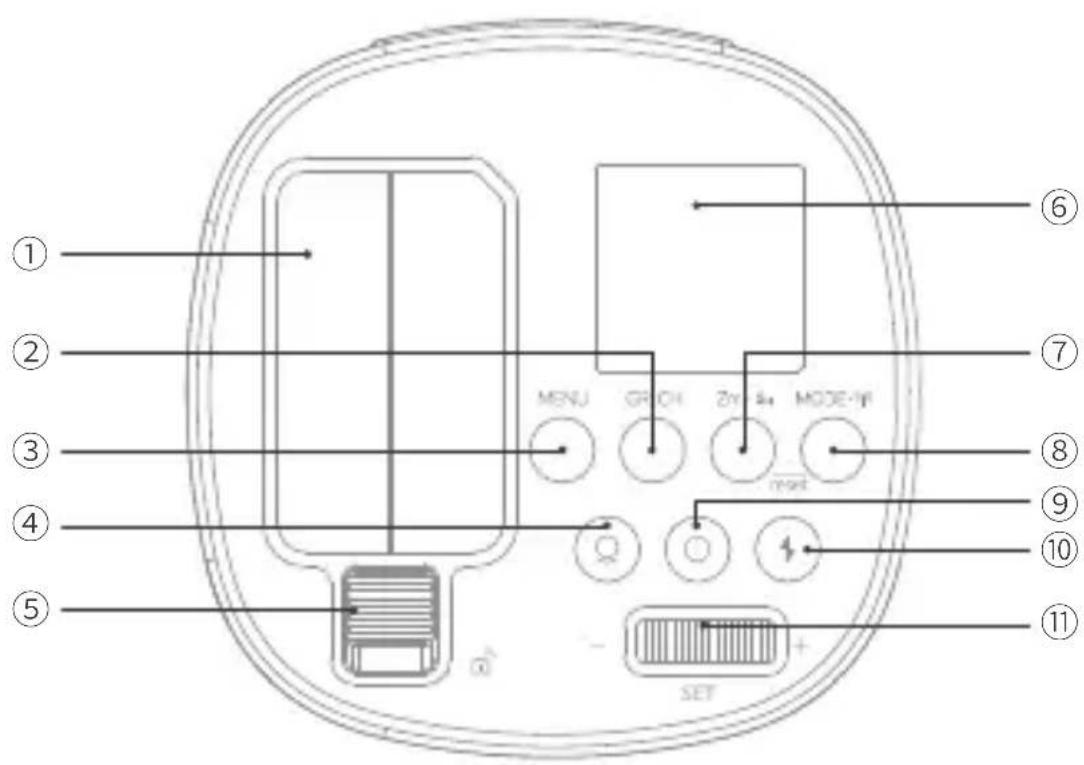

① Batterie Li-ion ② Appui bref : sélection d'un groupe ; appui long : réglage des canaux ③ Menu ④ Lampe pilote ⑤ Bouton d'éjection de la batterie ⑥ Écran ⑦ Appui bref : longueur focale ; appui long : HSS ⑧ Appui bref : changement de mode ; Appui long : Activation/désactivation du mode sans fil ⑨ Appui long : marche/arrêt ⑩ Flash test ⑪ Appui bref : pour sélectionner les éléments ; rotation : pour ajuster les valeurs

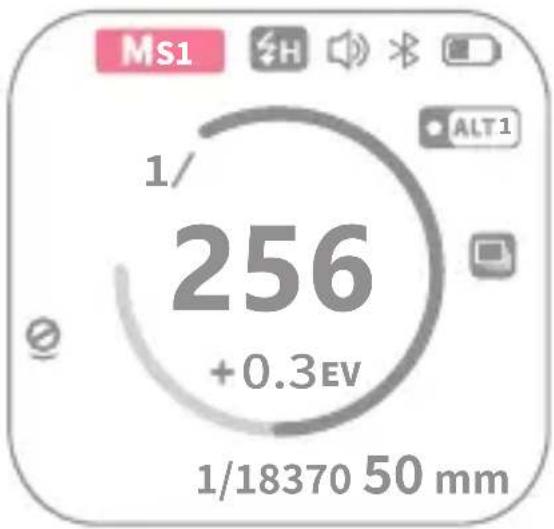

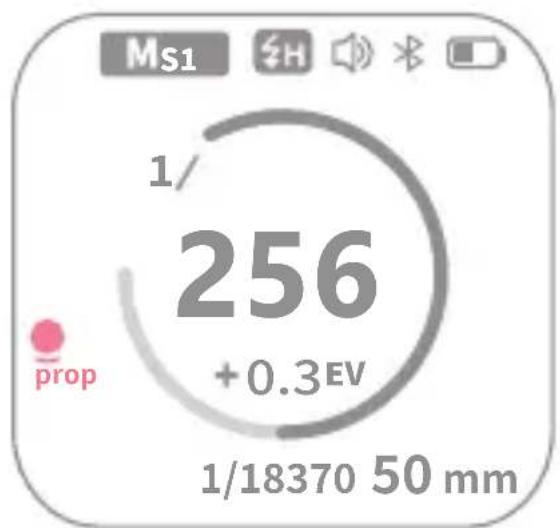

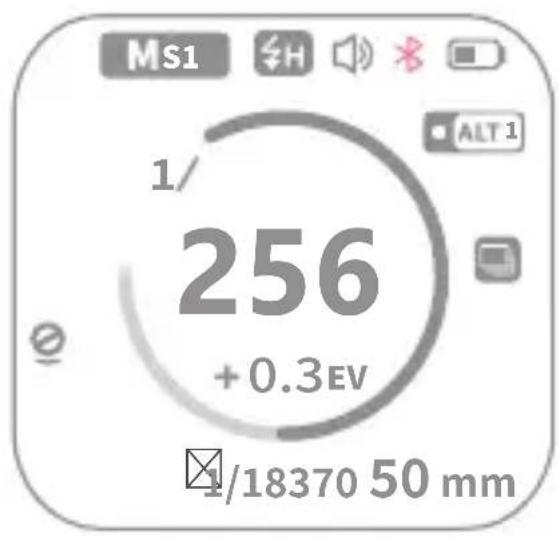

Écran
1/
256
+ 0.3 EV
1/18370 50 mm

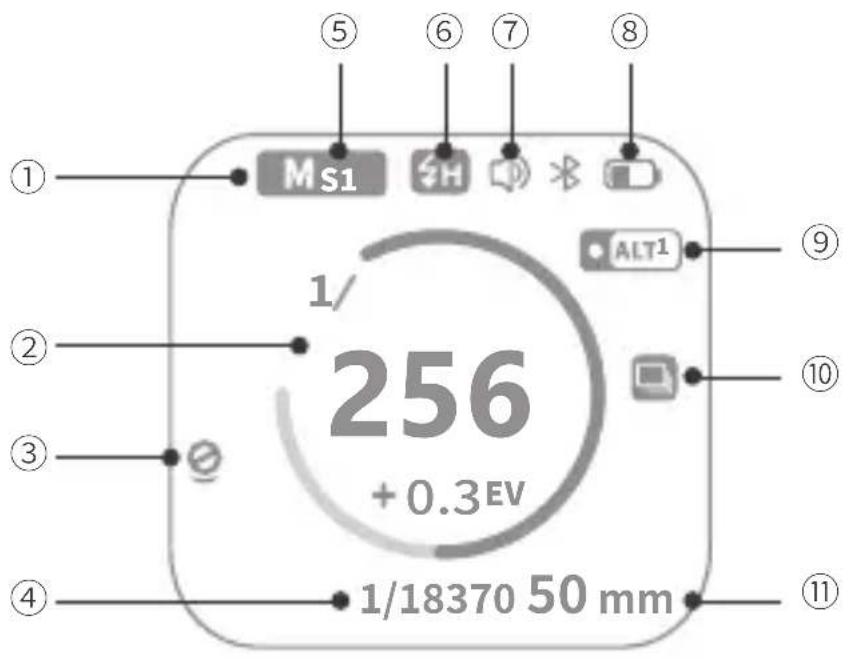

① Mode flash : M / TTL / MULTI ② Puissance de sortie du flash ③ État de la lampe pilote ④ Durée du flash ⑤ Mode S1 / S2 ⑥ HSS
⑦ Signal sonore ⑧ Indicateur de niveau de batterie ⑨ Fonction masque ⑩ Mode prise de vue en rafale ⑪ Longueur focale

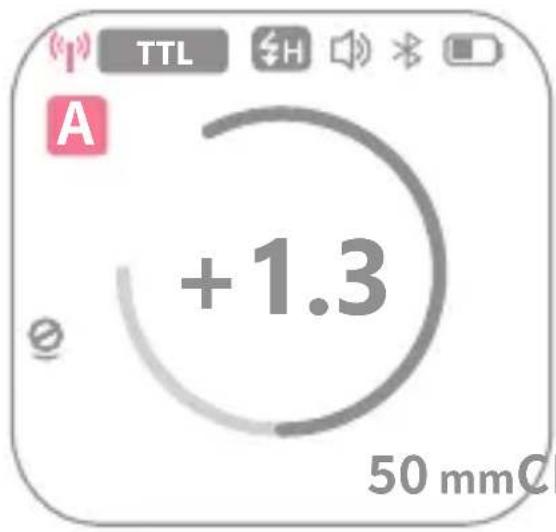

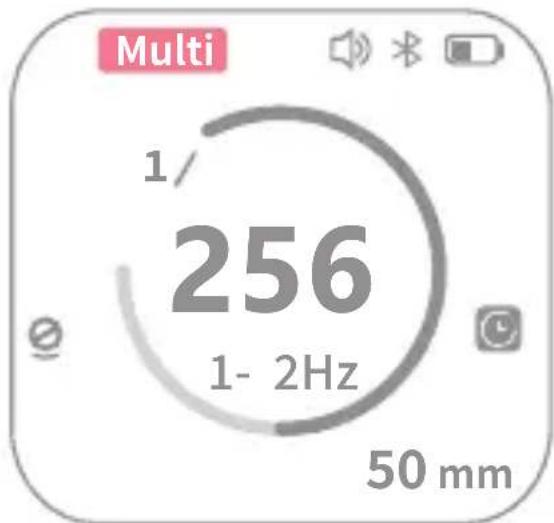

A
1/
256
1- 2Hz
50 mmCH:01

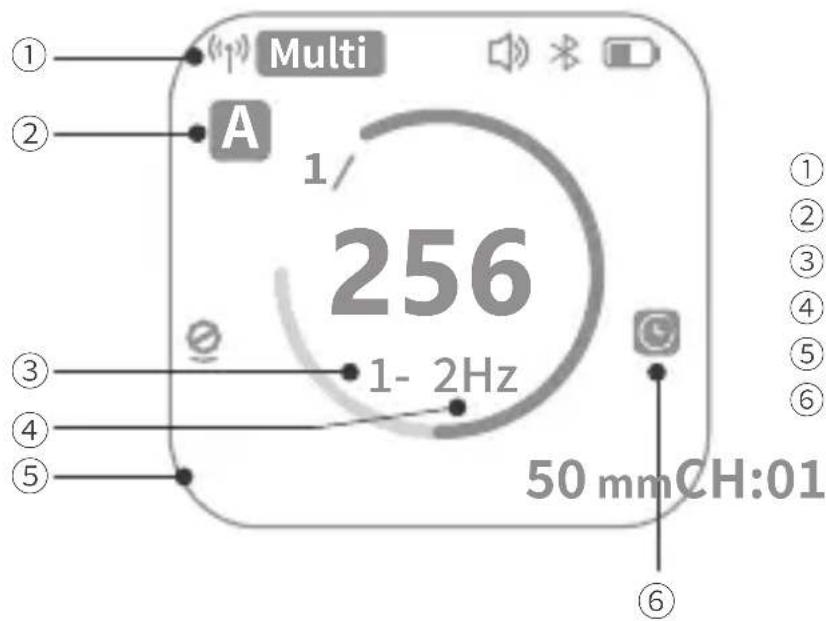

① Transmission sans fil ② Groupe ③ Nombre d'éclairs ④ Fréquence du flash ⑤ Canal ⑥ Temps de retard

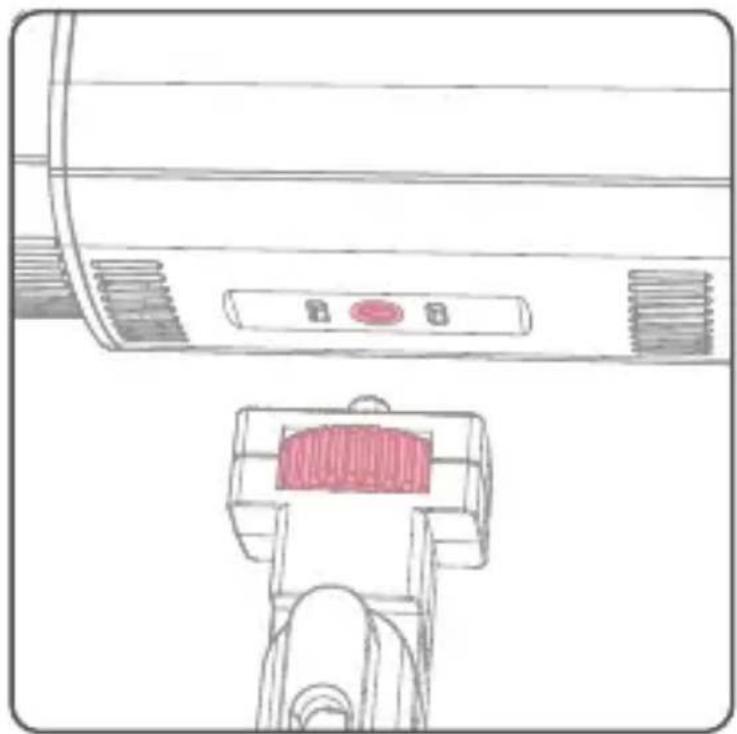

① Fixez le support sous le flash et sécurisez-le en serrant la molette de verrouillage.

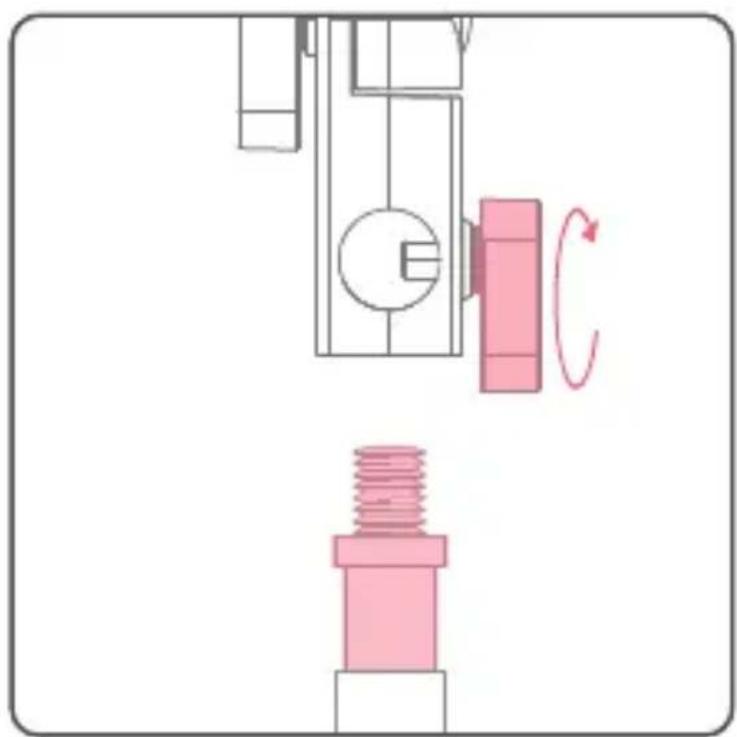

② Le support se fixe sur le haut du pied d'éclairage à l'aide de la molette de verrouillage.
1120

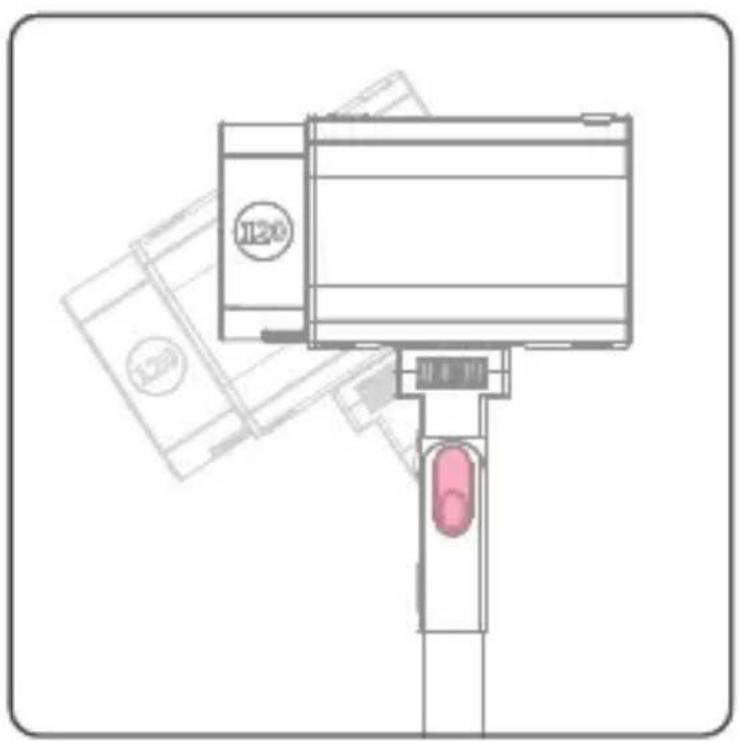

③ Tournez la molette de réglage indiquée pour ajuster l'inclinaison du flash.
Montage

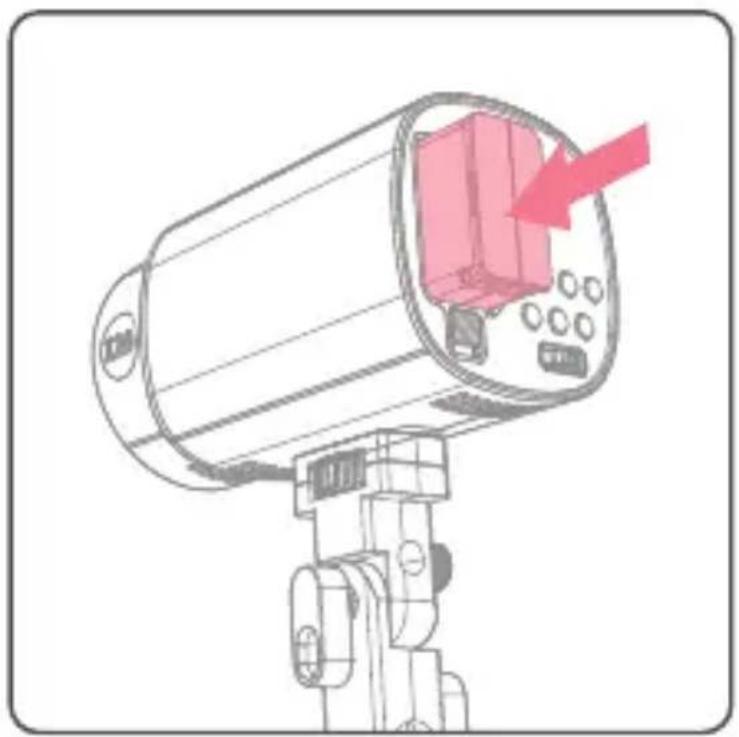

- Installation et retrait de la batterie
① Installation : Insérez la batterie dans le compartiment prévu pour la batterie dans le sens indiqué jusqu'à ce qu'elle s'enclenche.

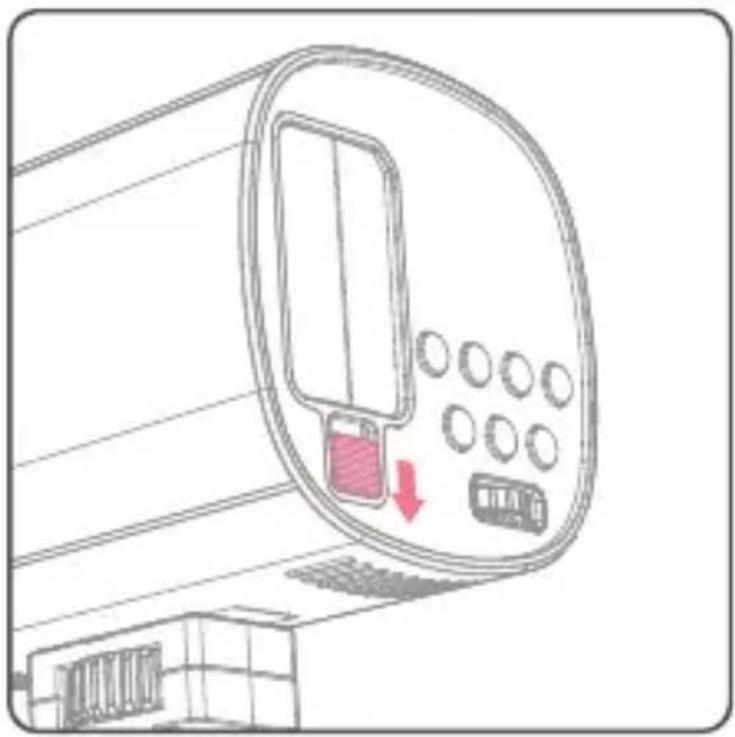

② Retrait :
Faites glisser le bouton
d'éjection dans le sens
indiqué pour libérer et
retirer la batterie.
2. Caractéristiques
La batterie Li-ion est capable de 500 cycles de charge-décharge. Elle intègre un système de protection contre les charges trop élevées, la décharge excessive, les surintensités et les courts-circuits.
3. Pour votre sécurité
Évitez de court-circuiter les bornes positive et négative. N'immergez pas la batterie dans l'eau. Conservez la batterie hors de portée des enfants. Ne chargez pas la batterie pendant plus de 24 heures. Stockez la batterie dans un endroit frais, sec et bien ventilé. Tenez la batterie éloignée des sources de chaleur et des flammes nues. Éliminez la batterie conformément aux réglementations locales lorsqu'elle a atteint sa durée de vie nominale. Si la batterie n'est pas utilisée pendant plus de trois mois, chargez-la complètement avant de la ranger.

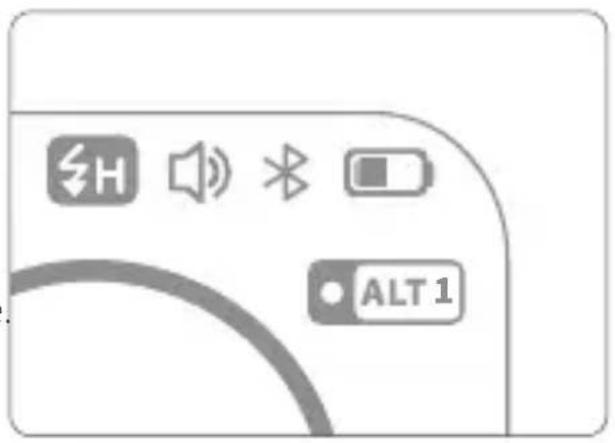

4. Indicateur de niveau de batterie
Assurez-vous que la batterie est correctement installée pour alimenter le flash. Pendant l'utilisation, vérifiez le niveau de batterie affiché à l'écran afin de surveiller l'autonomie restante.
ALT 1
| Étter équête de batterie | Pourcentage de batterie |
| (Il s'applique à l’ ensemble du système de flash) | |
 | 76%~100% |
 | 51%~75% |
 | 26%~50% |
 | 3%~25% |
 Alerte batterie faible / recharge | L’ icône de la batterie clignote en continu afin d’ indiquer qu’ il est nécessaire de recharger ou de remplacer la batterie. |

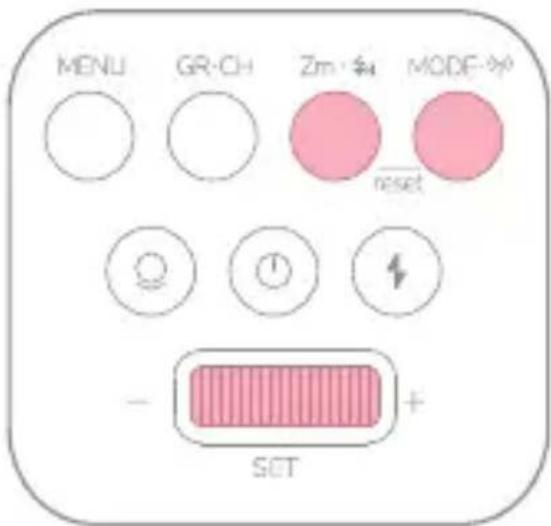

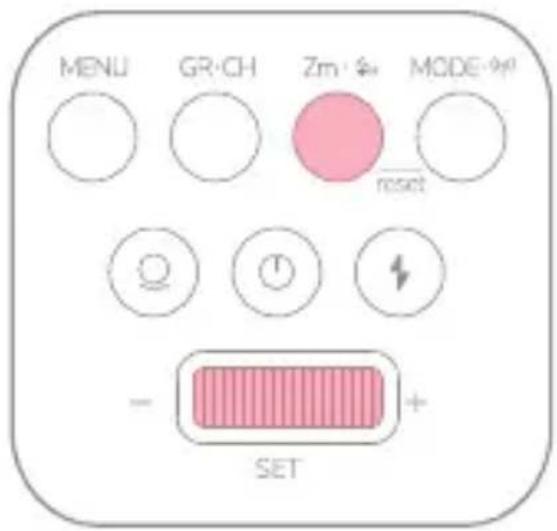

reset
SET

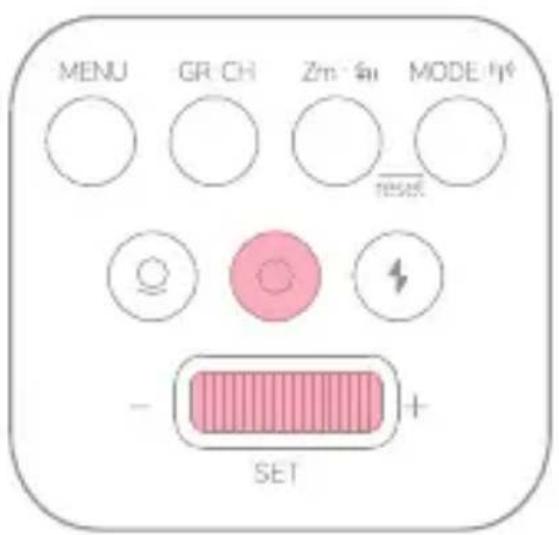

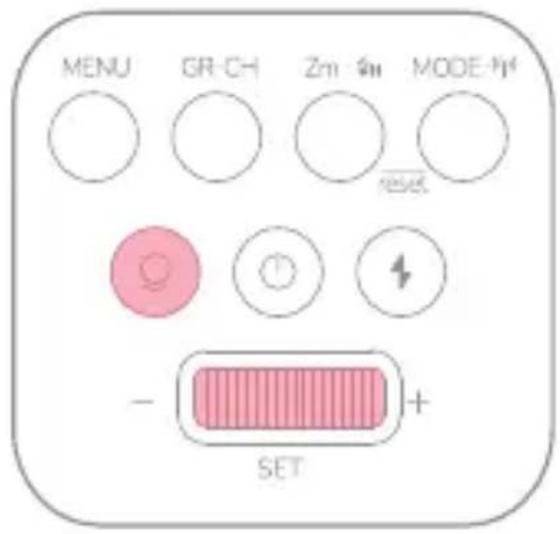

Marche / arrêt

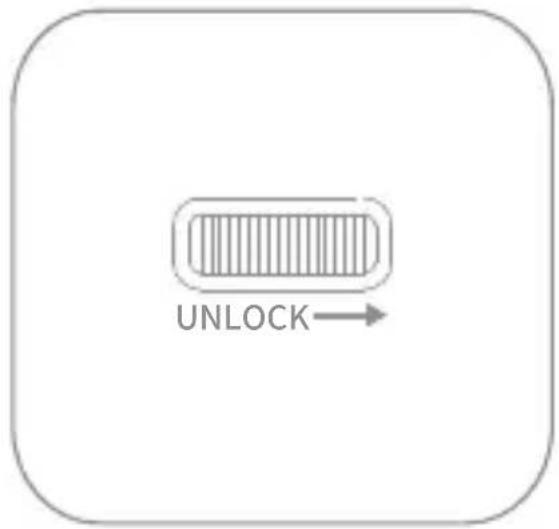

En appuyant sur le bouton < Ⓞ> : l'écran affiche, tournez la molette vers la droite pour allumer l'appareil.
Appui long sur le bouton < Ⓤ> pour éteindre l'appareil.


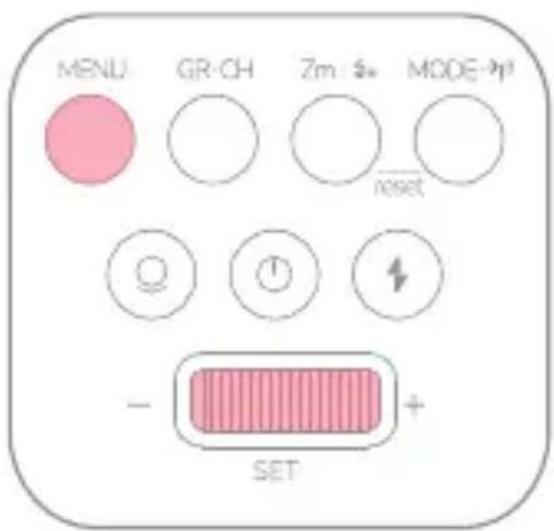

reset
SET

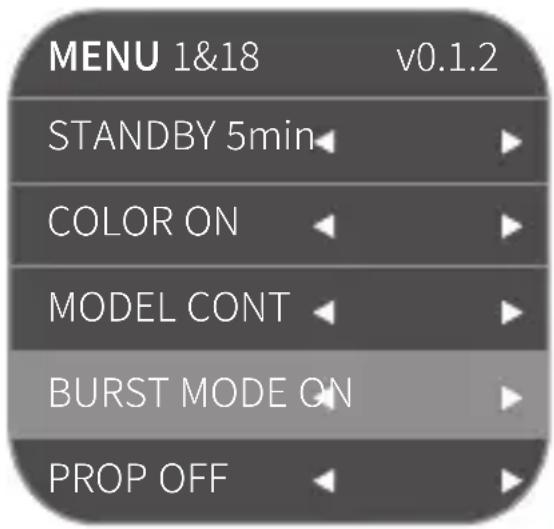

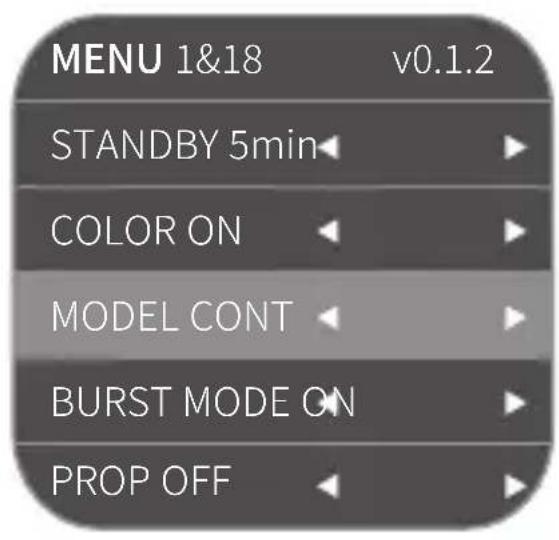

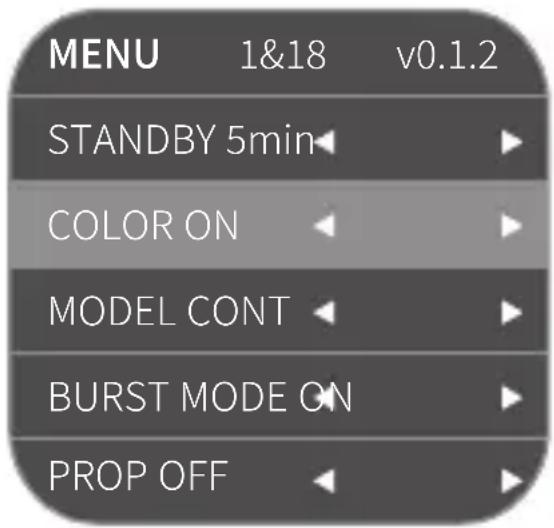

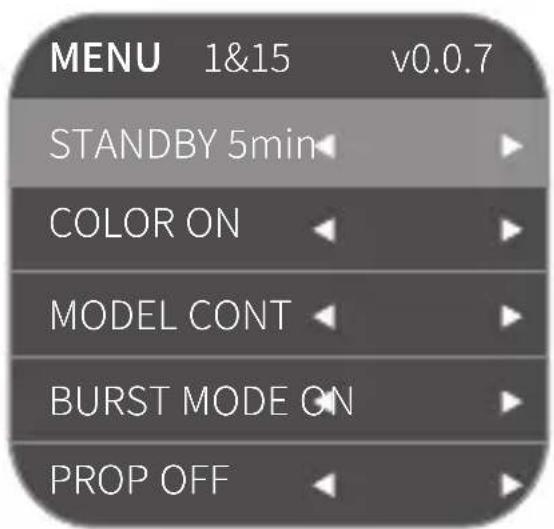

STANDBY 5min
COLOR ON
MODEL CONT
BURST MODE ON
PROP OFF
Lorsque vous n'utilisez pas l'appareil pendant une longue période, éteignez-le afin d'économiser l'énergie. Le flash est doté d'une fonction de mise en veille automatique.
Appuyez brièvement sur
