C6i - Trépied ROLLEI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil C6i ROLLEI au format PDF.
| Type de produit | Trépied |
| Marque | Rollei |
| Modèle | C6i |
| Matériau | Carbone |
| Couleur | Noir |
| Hauteur minimale | 22,5 cm |
| Hauteur de travail maximale | 141 cm |
| Hauteur maximale | 171,5 cm |
| Charge maximale | 12 kg |
| Poids (avec rotule) | 1,57 kg |
| Poids (sans rotule) | 1,21 kg |
| Dimensions du colis | 47 cm |
| Nombre de sections de pied | 4 |
| Type de verrouillage | Levier |
| Rotule incluse | Oui |
| Platine à dégagement rapide | Oui, compatible Arca-Swiss |
| Niveau à bulle | Oui |
| Colonne centrale réversible | Oui |
| Fonction monopode | Oui |
| Support smartphone | Oui |
| Pieds en caoutchouc et pointes | Oui |
| Accessoires inclus | Clé Allen, clé hexagonale externe, sac de transport |
| Entretien | Nettoyer avec un chiffon sec. Éviter l'humidité excessive. |
| Sécurité | Ne pas dépasser la charge maximale. Utiliser sur une surface stable. |
| Réparabilité | Contactez le service client Rollei pour les pièces détachées. |
FOIRE AUX QUESTIONS - C6i ROLLEI
Questions des utilisateurs sur C6i ROLLEI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Trépied au format PDF gratuitement ! Retrouvez votre notice C6i - ROLLEI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil C6i de la marque ROLLEI.
MODE D'EMPLOI C6i ROLLEI
Merci d'avoir besoin nos produits ! Veuillez lire attentivement avant utilisation.

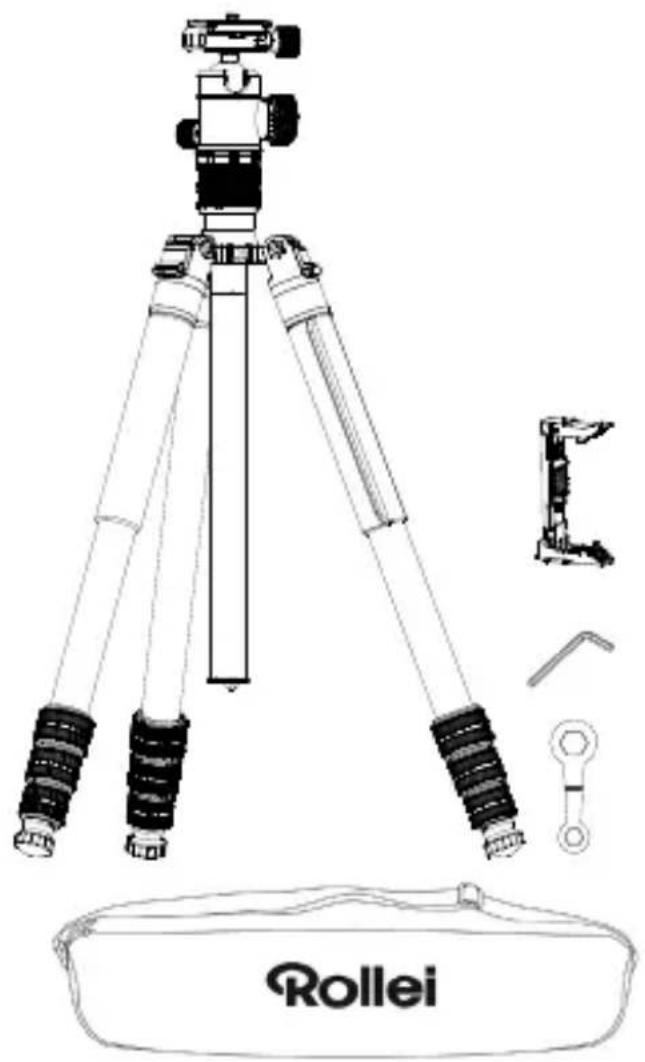

Contenu de la livraison
1x trépied C5i / C6i 1x support pour smartphone 1x clé Allen 1x clé hexagonale externe 1x sac de transport

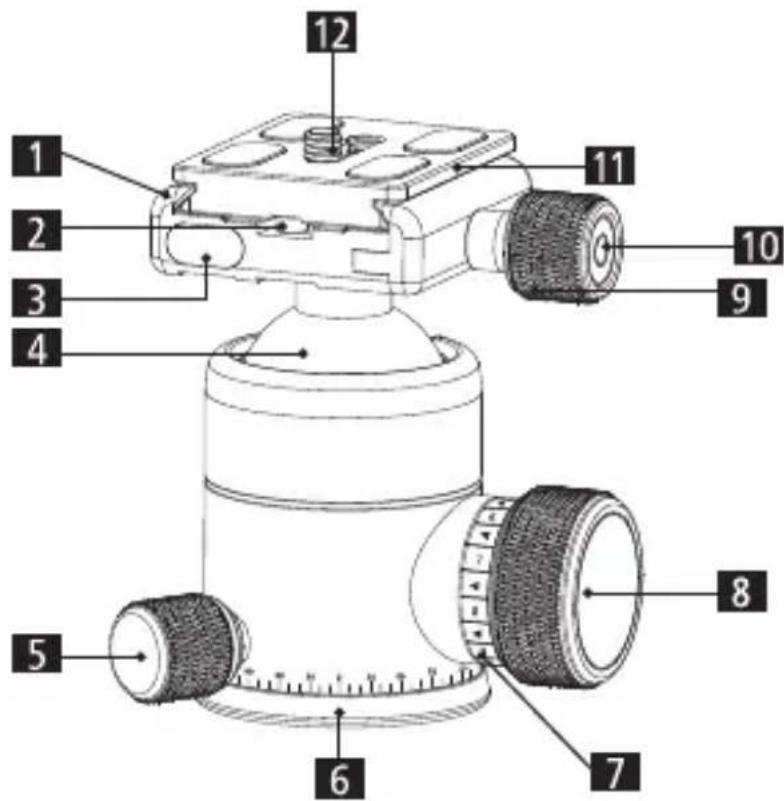

Aperçu du produit rotule
1 Platine de base 2 Rainure antidérapante 3 Niveau à bulle 4 Rotule 5 Bouton panoramique 6 Base
7 Échelle de référence 8 Molette de verrouillage principale 9 Vis de verrouillage 10 Niveau à bulle 11 Platine à dégagement rapide 12 Vis 1/4 pouce

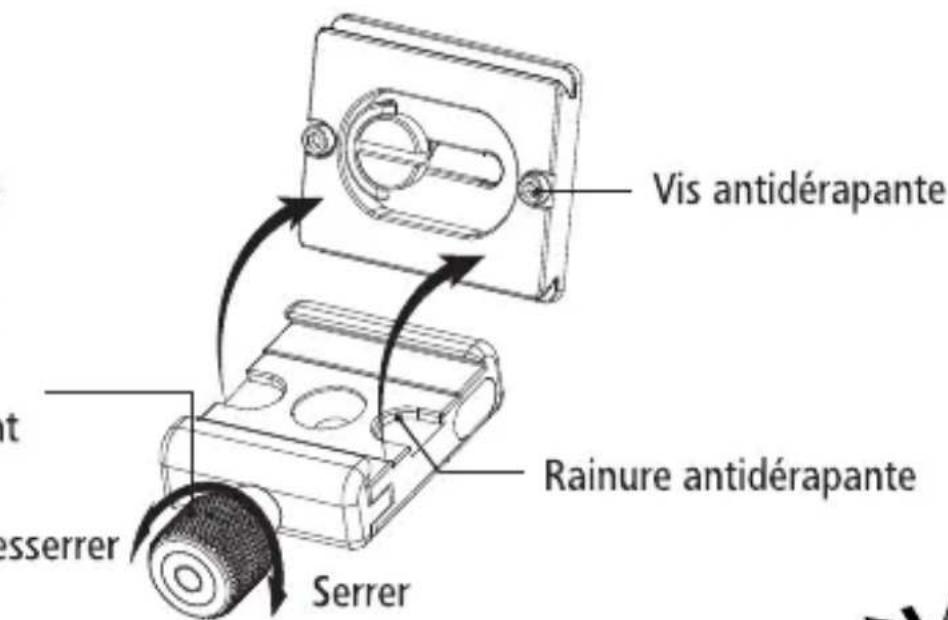

Utilisation de la platine à dégagement rapide
- Desserrez la vis de verrouillage de la platine de base [8].
- Alignez la platine à dégagement rapide [10] comme indiqué sur l'image.
- Insérez d'abord un côté puis l'autre.
- Resserrez la vis de verrouillage de la platine de base [8] dès que la platine à dégagement rapide [10] est correctement insérée.
- Si vous souhaitez également utiliser la platine à dégagement rapide fournie [10] sur d'autres têtes compatibles Arca-Swiss sans rainures antidérapantes, dévissez les vis antidérapantes à l'aide d'une clé Allen.

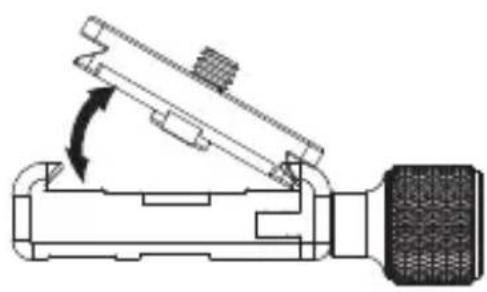

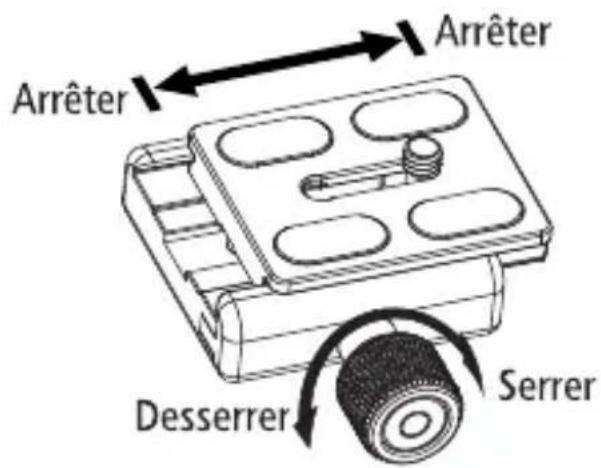

Mécanisme de verrouillage de la platine à dégagement rapide
Aperçu du produit trípied
1 Vis de verrouillage de jambe 2 Verrouillage d'angle 3 Filetage 1/4"-/3/8"
4 Serrer 5 Desserer 6 Pieds en caoutchouc / pointes
Utilisez la clé Allen fournie pour serrer ou desserrer les pieds.

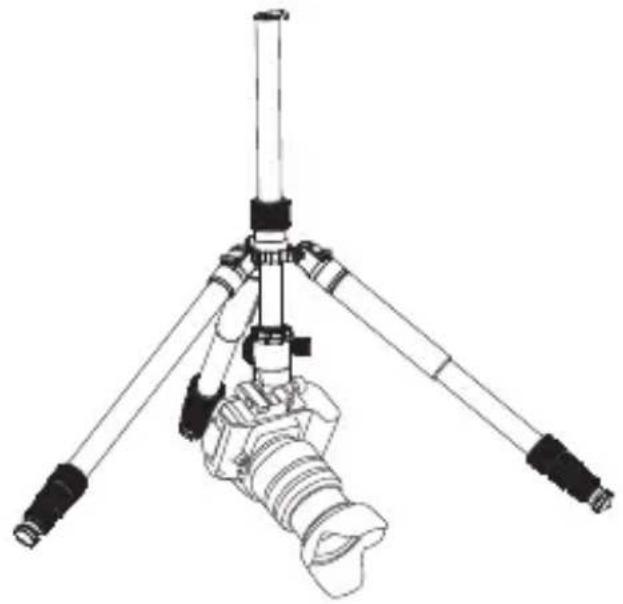

Colonne centrale réversible
Retirez le crochet pour insérer la colonne centrale à l'envers afin de prendre des photos en contre-plongée.

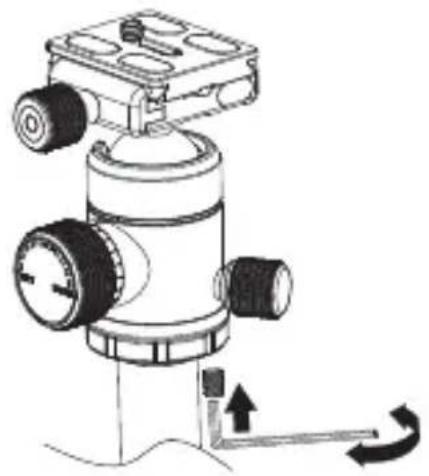

Vis de verrouillage
Tournez la contre-vis vers le haut avec la clé Allen lorsque la tête est installée pour empêcher la tête de tourner.

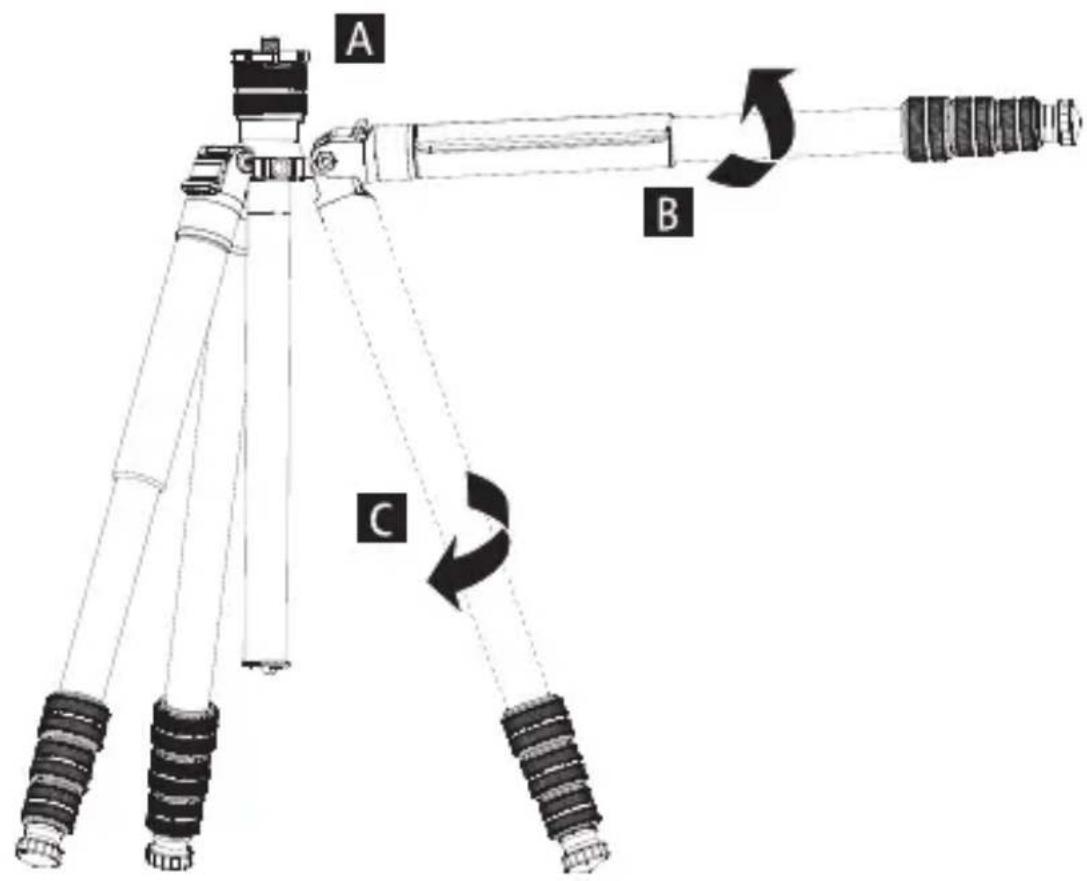

Réglage semi-automatique de l'angle :
A Appuyez sur le verrou d'angle [2] et maintenez-le en position. B Reglez la jambe à l'angle maximum. Puis déplacez la jambe à l'angle souhaité, plus petit, jusqu'à ce qu'elle s'enclenche automatiquement.

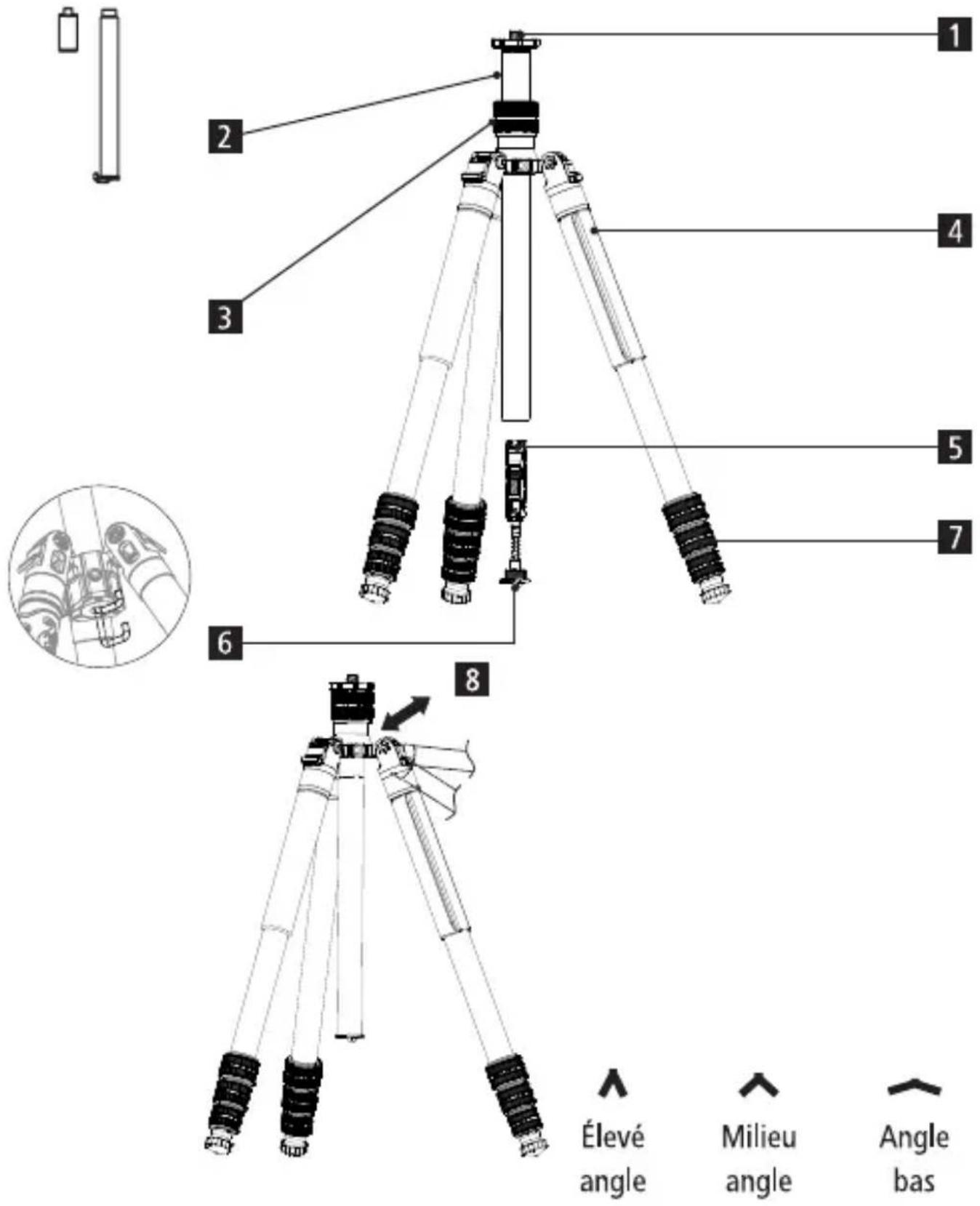

Utilisation du trépied
1 Vis 3/8 pouces pour le réglage de la rotule. 2 Colonne centrale à 2 sections pour la prise de vue en contre-plongée. 3 Ouvrez le verrou de la colonne centrale pour ajuster la hauteur de la colonne centrale. 4 Poignée en néoprène. 5 Dévissez le crochet pour accéder au support pour smartphone. 6 Crochet pour attacher un poids pour plus de stabilité. 7 Tournez le mécanisme de verrouillage sur les pieds pour étendre chaque section à la longueur souhaitée. Refermez les leviers de verrouillage pour fixer la position. 8 Réglage de l'angle des pieds : Appuyez sur le bouton situé sur l'épaule du pied pour ensuite ajuster l'angle.
Monopode (connecté avec la colonne centrale courte)
- Desserrez le pied du monopode.
- Desserrez la connexion de la colonne centrale en deux parties, retirez la colonne centrale courte supérieure.
- Connectez la colonne centrale courte au monopode.

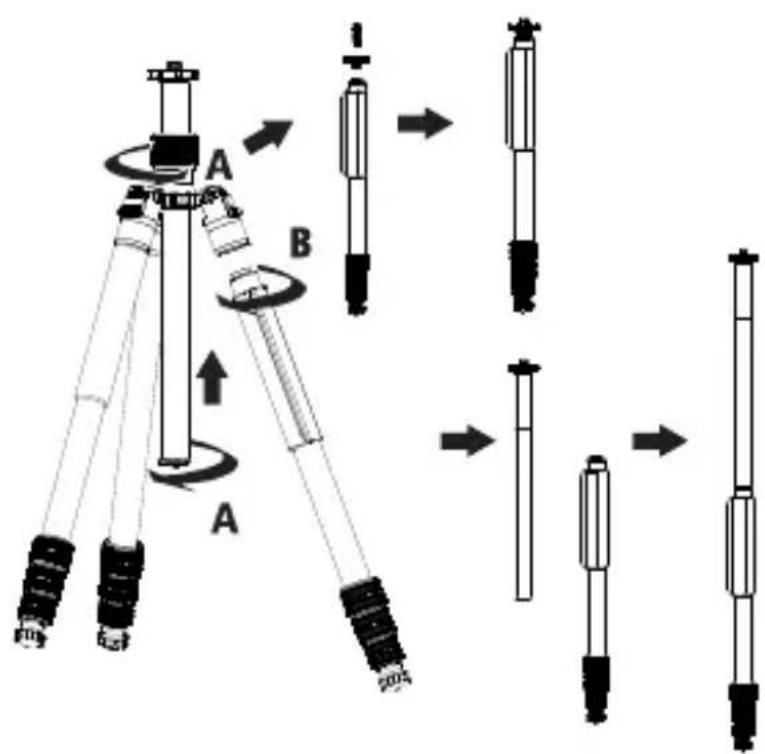

Monopode (connecté avec la colonne centrale complète)
- Desserrez le pied du monopode.
- Desserrez la molette de verrouillage de la colonne centrale, retirez le crochet et sortez la colonne centrale.
- Connectez la colonne centrale au monopode.
A Desserrez le crochet et retirez-le. Après avoir dévissé le crochet, tirez la colonne centrale vers le haut et retirez-la.
B Déconnectez le monopode du trépied et connectez-le à la colonne centrale correspondante (courte ou complète).
Comment utiliser le support smartphone cache
- Dépliez les deux extrémités pour fixer votre smartphone.
Comment utiliser le support
- Directement sur le trépied
- Dans la plateforme
- Sur la plaque de dégagement rapide
Vidéo de montage
Trouvez des vidéos d'instructions sur les fonctions décrites dans les pages précédentes en scannant le code QR ou en visitant www.rollei.com/c-series
Données techniques C5I carbone
| Matériau | Carbone |
| Couleur | Noir |
| Taille du paquet | 44 cm |
| Hauteur min. | 22.5 cm |
| Hauteur de travail max. | 131.5 cm |
| Hauteur max. | 158 cm |
| Hauteur min. du mono-pode | 49 cm |
| Hauteur max. du mono-pode | 164.5 cm |
| Charge max. | 8 kg |
| Pics | Oui |
| Support pour smart-phone | Oui |
| Colonne centrale divisible | Oui |
| Rétro | Oui |
| Poids incl. rotule | 1.28 kg |
| Poids sans rotule | 978 g |
Le design et les spécifications du produit réel peuvent varier.
Données techniques C5I aluminium
| Matériau | Aluminium |
| Couleur | Noir |
| Taille du paquet | 44 cm |
| Hauteur min. | 22.5 cm |
| Hauteur de travail max. | 131.5 cm |
| Hauteur max. | 158 cm |
| Hauteur min. du mono-pode | 49 cm |
| Hauteur max. du mono-pode | 164.5 cm |
| Charge max. | 8 kg |
| Pics | Oui |
| Support pour smart-phone | Oui |
| Colonne centrale divisible | Oui |
| Rétro | Oui |
| Poids incl. rotule | 1.54 kg |
| Poids sans rotule | 1.24 kg |
Le design et les spécifications du produit réel peuvent varier.
Données techniques C6I carbone
| Matériau | Carbone |
| Couleur | Noir |
| Taille du paquet | 47 cm |
| Hauteur min. | 22.5 cm |
| Hauteur de travail max. | 141 cm |
| Hauteur max. | 171.5 cm |
| Hauteur min. du mono-pode | 53.5 cm |
| Hauteur max. du mono-pode | 179 cm |
| Charge max. | 12 kg |
| Pics | Oui |
| Support pour smart-phone | Oui |
| Colonne centrale divisible | Oui |
| Rétro | Oui |
| Poids incl. rotule | 1.57 kg |
| Poids sans rotule | 1.21 kg |
Le design et les spécifications du produit réel peuvent varier.
Données techniques C6I aluminium
| Matériau | Aluminium |
| Couleur | Noir |
| Taille du paquet | 47 cm |
| Hauteur min. | 22.5 cm |
| Hauteur de travail max. | 141 cm |
| Hauteur max. | 171.5 cm |
| Hauteur min. du monopode | 53.5 cm |
| Hauteur max. du monopode | 179 cm |
| Charge max. | 12 kg |
| Pics | Oui |
| Support pour smart- phone | Oui |
| Colonne centrale divisible | Oui |
| Rétro | Oui |
| Poids incl. rotule | 1.84 kg |
| Poids sans rotule | 1.49 kg |
Le design et les spécifications du produit réel peuvent varier.
