Caractéristiques	Détails
Type de produit	Abri de jardin en bois
Dimensions	Varie selon le modèle, généralement autour de 3m x 3m
Matériau	Bois traité pour résister aux intempéries
Utilisation	Stockage d'outils de jardin, mobilier d'extérieur, ou comme espace de loisirs
Montage	Assemblage requis, instructions fournies
Entretien	Vérification régulière de l'état du bois, application de produits de protection
Sécurité	Assurez-vous que la structure est bien ancrée au sol pour éviter les chutes
Garantie	Généralement 1 à 5 ans selon le distributeur
Accessoires inclus	Vis, quincaillerie, et parfois des étagères
Poids	Varie selon le modèle, généralement entre 200 et 500 kg

FOIRE AUX QUESTIONS - Stratford Backyard Discovery

Comment assembler le Backyard Discovery Stratford ?

Pour assembler le Backyard Discovery Stratford, veuillez suivre les instructions fournies dans le manuel d'utilisateur. Assurez-vous d'avoir tous les outils nécessaires et de travailler sur une surface plane.

Quelle est la taille du Backyard Discovery Stratford ?

Le Backyard Discovery Stratford mesure environ 3,05 m de large, 2,44 m de profondeur et 2,74 m de hauteur.

Puis-je laisser le Backyard Discovery Stratford dehors tout l'hiver ?

Il est recommandé de couvrir le Backyard Discovery Stratford avec une bâche imperméable ou de le démonter pendant l'hiver pour éviter les dommages causés par la neige et le gel.

Comment entretenir le Backyard Discovery Stratford ?

Pour entretenir le Backyard Discovery Stratford, nettoyez régulièrement la surface avec de l'eau savonneuse douce et vérifiez les vis et les boulons pour vous assurer qu'ils sont bien serrés.

Y a-t-il une garantie pour le Backyard Discovery Stratford ?

Oui, le Backyard Discovery Stratford est généralement couvert par une garantie limitée. Veuillez consulter les documents de garantie pour plus de détails.

Comment résoudre un problème de rouille sur le Backyard Discovery Stratford ?

Si vous trouvez des signes de rouille, nettoyez la zone affectée avec une brosse métallique et appliquez un produit antirouille pour protéger le métal.

Est-ce que le Backyard Discovery Stratford est résistant aux intempéries ?

Oui, le Backyard Discovery Stratford est conçu pour résister à diverses conditions météorologiques, mais il est conseillé de le protéger avec une bâche pendant les intempéries extrêmes.

Que faire si une pièce est manquante dans le kit d'assemblage ?

Si une pièce est manquante, veuillez contacter le service client de Backyard Discovery avec le numéro de modèle et les détails de la pièce manquante pour obtenir un remplacement.

Le Backyard Discovery Stratford nécessite-t-il un permis ?

Cela dépend des réglementations locales. Il est conseillé de vérifier auprès de votre municipalité pour savoir si un permis est nécessaire pour l'installation.

MODE D'EMPLOI Stratford Backyard Discovery

Boîtier électrique disponible uniquement en Amérique du Nord

Veuillez visiter www.backyarddiscovery.com Pour obtenir le manuel de montage le plus récent, pour enregistrer votre produit ou pour commander des pièces de rechange. Para obtener instrucciones en español, visite www.backyarddiscovery.com

Étape par Étape Facile

INSTRUCTIONS INTERACTIVES EN 3D TÉLÉCHARGEZ L'APPLICATION GRATUITE

UNIQUEMENT DISPONIBLE EN AMÉRIQUE DU NORD

SERVICES D'INSTALLATION

DISPONIBLES!*

Voir à l'intérieur pour les détails UNIQUEMENT DISPONIBLE AUX ÉTATS-UNIS

Il est extrêmement important de commencer avec des socles, un plancher-terrasse ou une plateforme en béton de niveau pour fixer votre structure

• Prêtez une attention particulière aux éléments nécessaires à chaque étape. Veillez à utiliser les bonnes pièces de quincaillerie à chaque étape. L'utilisation de pièces de quincaillerie inadéquates peut entraîner un montage incorrect.
• N'oubliez pas de repérer la présence d'installations souterraines de services publics et de lignes électriques aériennes

Des supports de poteau sont fournis avec votre structure, ce qui vous permet de l'installer de façon permanente sur une surface de bois ou de béton préexistante ou nouvelle.

• La quincaillerie pour fixer les supports des poteaux à la structure est incluse.
• La quincaillerie pour monter la structure de façon permanente sur une surface en béton n'est PAS incluse.
• La quincaillerie pour monter la structure de façon permanente sur un plancher-terrasse en bois n'est PAS incluse et devra être achetée séparément. Vous devez vous assurer qu'il y a un support structurel suffisant sous le plancher-terrasse avant de la fixer de façon permanente.

Assemblage de toit en métal

Retirez le revêtement en plastique des panneaux de toit métalliques avant d'installer chaque pièce. Placez les matériaux de toiture sur une surface plane et non abrasive avant et après le montage car ils pourraient se plier, se bosseler ou se rayer.

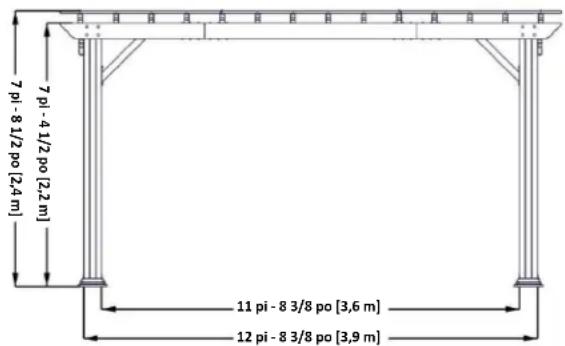

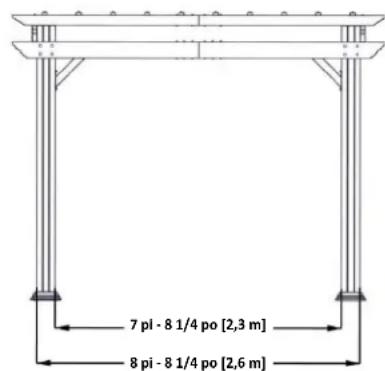

Dimensions générales

14 pi [4,3 m] 10 pi [3,1 m] 14 pi [4,3 m]

7 pi - 4 1/2 po [2,2 m] 7 pi - 8 1/2 po [2,4 m] 11 pi - 8 3/8 po [3,6 m] 12 pi - 8 3/8 po [3,9 m]

7 pi - 8 1/4 po [2,3 m] 8 pi - 8 1/4 po [2,6 m]

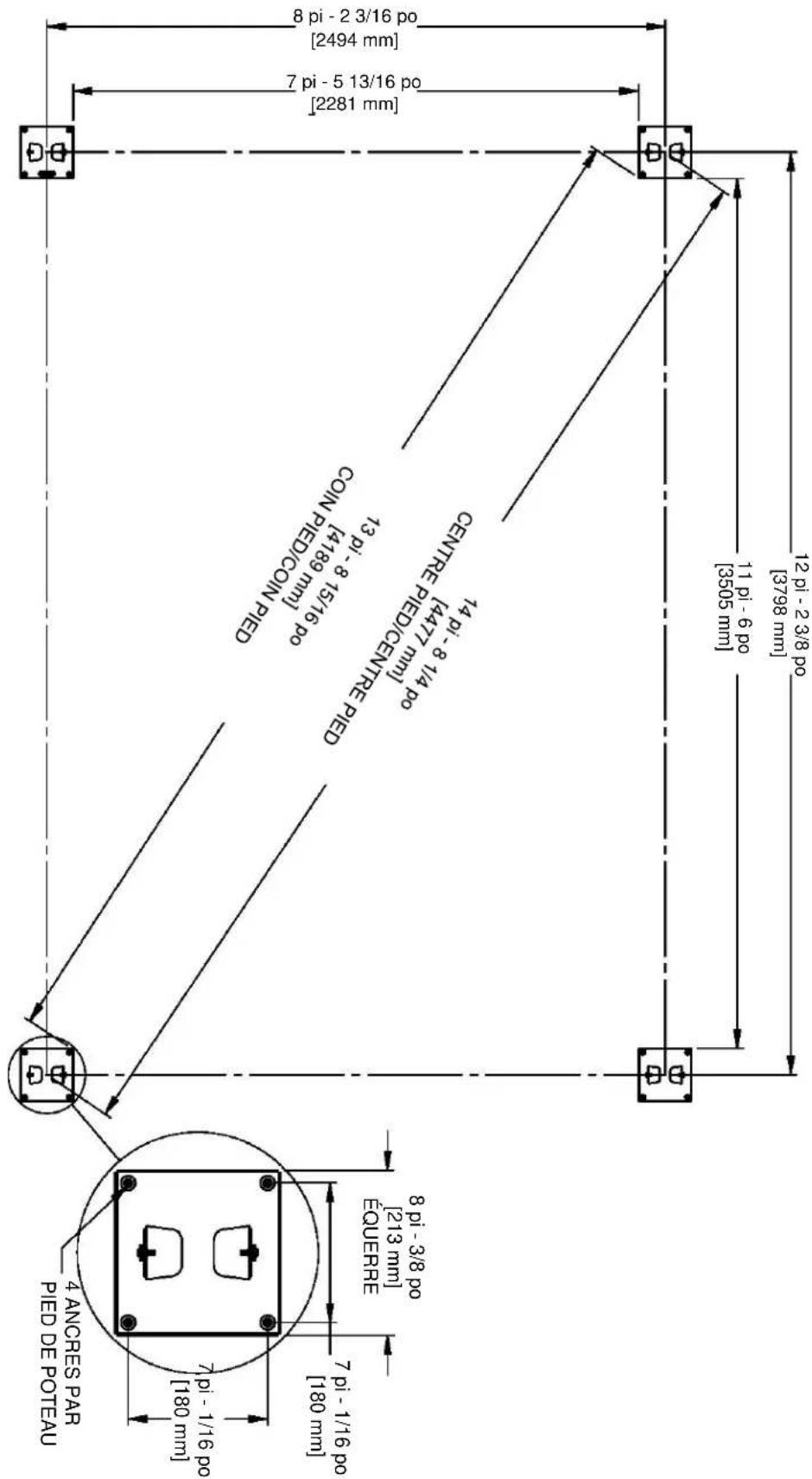

4 ANGBES PAR PIED DE POTEAU [180 mm] 7 pi - 1/16 po [180 mm] 7 pi - 1/16 po EQUERRE 8 pi - 3/8 po [213 mm] 7 pi - 1/16 po [180 mm] 12 pi - 2 3/8 po [3798 mm] 11 pi - 6 po [3505 mm] 14 pi - 8 1/4 po CENTRE PIED/CONI PIED [4477 mm] CENTRE PIED/CENTRF PIED [4189 mm] 13 pi - 8 15/16 po COIN PIED/COIN PIED 7 pi - 5 13/16 po [2281 mm] 8 pi - 2 3/16 po [2494 mm]

Éléments métalliques (pas à l'échelle)

Pièces de quincaillerie

H101101 | TETE CYLINDRIQUE (226) HEXAGONALE À DÉPOUILLE 1/4-20x3/4 po

Composants accessoires (pas à l'échelle)

Prêtez attention à ces encadrés qui contiendront des images et des informations utiles pour rendre le processus de montage le plus rapide et le moins fastidieux possible.

Tri des pièces :

D1 E1 F3 A2

Lorsque vous sortez les pièces des boîtes, nous vous recommandons de les regrouper par numéro de pièce avant de commencer le montage. Cela permettra un montage plus rapide et une identification facile de toute pièce manquante ou endommagée.

Les pièces de quincaillerie sont identifiées par un numéro de pièce alphanumérique à sept chiffres. Lors du montage, il vous suffit de référencer les trois derniers chiffres du numéro de pièce comme indiqué à chaque étape. Cela facilitera la localisation des pièces de quincaillerie adéquates.

Identification des pièces de quincaillerie 053 (x4) RONDELLE EN ACIER - 6 x 20 054 (x4) RONDELLE EN ACIER - 6 x 20

Certaines étapes du processus de montage nécessiteront deux mains supplémentaires. Assurez-vous de vous faire assister par une personne supplémentaire.

Pour assurer un montage correct, vous devrez veiller à ce que votre structure soit de niveau avant de passer à l'étape suivante.

Une échelle vous sera nécessaire pour le montage. ÉVITEZ en toutes circonstances de vous tenir debout ou de grimper sur la moindre partie de la structure. Cela pourrait entraîner des blessures.

Vous devrez vous assurer que les angles de l'assemblage sont bien droits avant de serrer complètement les boulons.

Un ruban à mesurer peut être nécessaire pour vérifier les dimensions globales et vous assurer que la structure est à angle droit.

Plusieurs types d'instructions de montage vous sont proposés.

1. Manuel d'assemblage imprimé inclus avec votre produit
2. Application BILT - Instructions interactives en 3D
3. Combinaison du manuel imprimé et de l'application BILT (Remarque : les numéros d'étape peuvent différer entre les deux méthodes)

BILT.

Scannez pour des instructions 3D faciles

Téléchargez l'application BILT avant de commencer
