ProLite XB2791QS - Moniteur IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Marque	Iiyama
Modèle	ProLite XB2791QS
Taille de l'écran	27 pouces (68,5 cm)
Technologie de la dalle	IPS (In-Plane-Switching)
Résolution native	2560 × 1440 (WQHD)
Luminosité typique	350 cd/m²
Rapport de contraste typique	1000:1
Temps de réponse (MPRT)	1 ms
Angles de vision (H/V)	178° / 178° (89° chaque côté)
Connecteurs d'entrée	1× HDMI, 1× DisplayPort
Haut-parleurs intégrés	2 × 2 W (stéréo)
Prise casque	Mini-jack 3,5 mm (stéréo)
Alimentation	100-240 VAC, 50/60 Hz
Consommation électrique (typique)	17 W
Consommation en veille	0,5 W max
Dimensions avec pied (L×H×P)	613 × 404-548 × 224,5 mm
Poids net avec pied	5,4 kg
Réglage en hauteur	150 mm
Inclinaison	-5° / +23°
Pivot	360°
Rotation (portrait/paysage)	+90° / -90°
Montage VESA	100 × 100 mm
Fonctions principales	Adaptive Sync, Overdrive, Réduction de la lumière bleue, i-Style Color, Mode veille
Entretien et nettoyage	Utiliser un chiffon doux et sec. Éviter alcool et solvants. Ne pas vaporiser de liquide.
Sécurité	Ne pas ouvrir le boîtier. Débrancher avant nettoyage. Utiliser une prise de terre.
Informations générales	Certifications : TCO, CE, UKCA, TÜV-GS, VCCI, PSE, EAC. Conforme RoHS.

FOIRE AUX QUESTIONS - ProLite XB2791QS IIYAMA

Comment régler la hauteur et l'inclinaison du moniteur ?

Le moniteur dispose d'un réglage en hauteur de 150 mm et d'une inclinaison de -5° à +23°. Pour ajuster la hauteur, tenez le bas du moniteur et exercez une pression verticale. Pour l'inclinaison, maintenez la base et inclinez doucement le panneau. Évitez de toucher l'écran LCD lors des réglages.

Comment nettoyer l'écran et le boîtier ?

Éteignez et débranchez le moniteur. Utilisez un chiffon doux, sec et propre. Pour les saletés tenaces, imbibez légèrement le chiffon d'un détergent doux dilué, essorez-le bien, puis essuyez. Essuyez immédiatement avec un chiffon sec. N'utilisez jamais d'alcool, de solvants ou de lingettes chimiques.

Comment activer la fonction Adaptive Sync ?

Accédez au menu OSD en appuyant sur le joystick. Allez dans Réglage de l'image puis Adaptive Sync. Sélectionnez Allumé. Cette fonction réduit les déchirures d'écran et est compatible avec les cartes graphiques AMD FreeSync et certaines cartes NVIDIA.

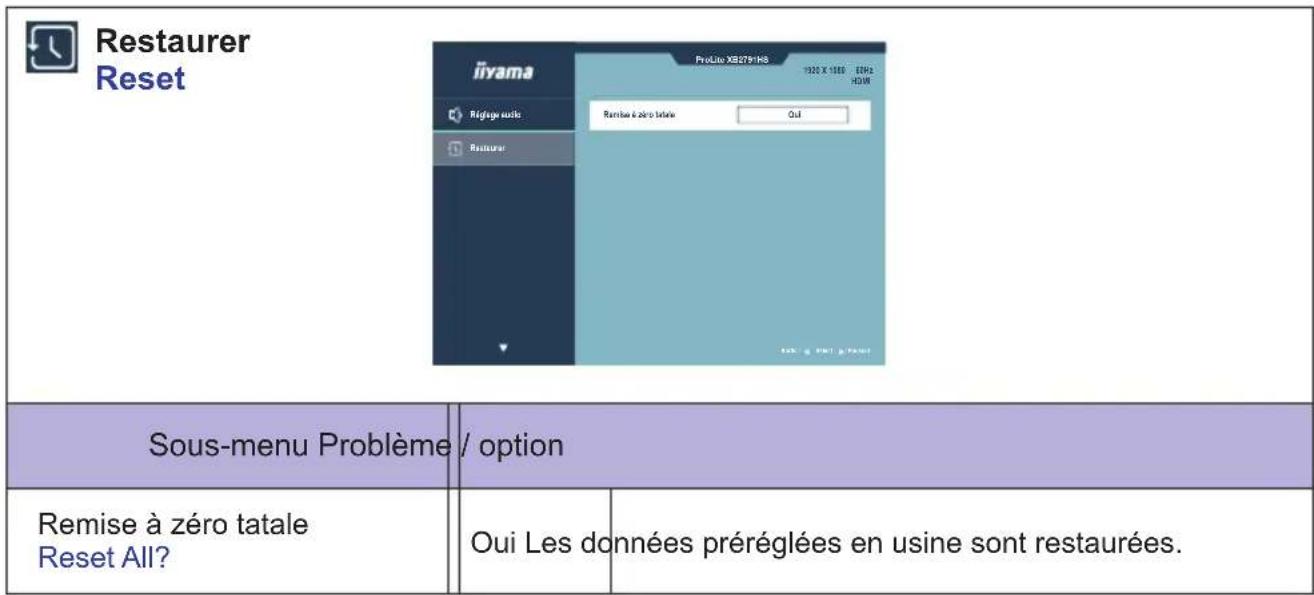

Comment réinitialiser les paramètres d'usine ?

Dans le menu OSD, allez dans Restaurer puis sélectionnez Remise à zéro totale. Confirmez avec Oui. Tous les réglages retrouveront leurs valeurs par défaut.

Comment connecter un casque audio ?

Branchez votre casque dans la prise Casque (mini-jack 3,5 mm) située à l'arrière du moniteur. Le son sera alors redirigé du haut-parleur intégré vers le casque. Utilisez le menu Réglage audio pour régler le volume.

Que faire si l'écran reste noir et le voyant d'alimentation est orange ?

Le moniteur est en mode veille. Déplacez la souris ou appuyez sur une touche du clavier pour le réveiller. Si cela ne fonctionne pas, vérifiez que le câble vidéo est correctement branché et que l'ordinateur est allumé. Consultez la section Dépannage de la notice.

Comment passer en mode portrait (pivot) ?

Le moniteur peut pivoter à 90° dans les deux sens. Pour cela, réglez d'abord la hauteur au maximum, puis faites pivoter délicatement l'écran. Vous devrez peut-être ajuster l'affichage dans les paramètres de votre système d'exploitation pour une orientation correcte.

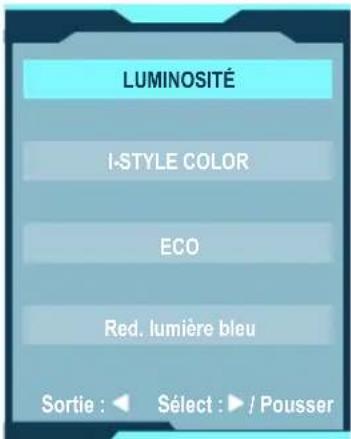

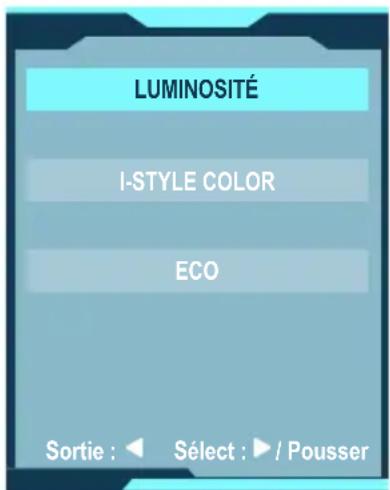

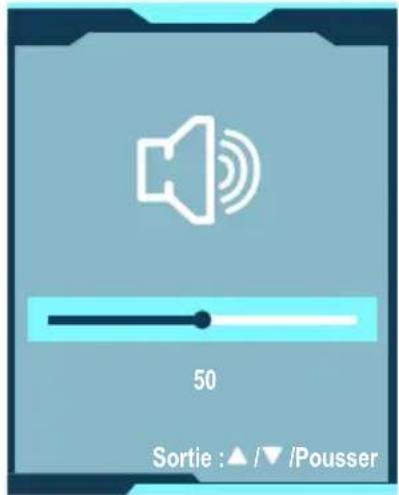

Comment accéder rapidement aux réglages de luminosité ou de volume ?

Sans afficher le menu OSD, inclinez le joystick vers la gauche pour accéder à la luminosité, vers la droite pour le volume (ou ECO), vers le haut pour la sélection d'entrée, et vers le bas pour un raccourci personnalisable. Vous pouvez configurer les raccourcis dans le menu Extra2.

Comment réduire la lumière bleue pour protéger les yeux ?

Dans le menu OSD, allez dans Réglage de la couleur puis Red. lumière bleu. Choisissez parmi les modes 1 à 3 (le mode 2 réduit plus que le 1, le 3 encore plus). Vous pouvez aussi utiliser le raccourci en inclinant le joystick vers la gauche avec le menu affiché.

Puis-je monter ce moniteur sur un bras VESA ?

Oui, le moniteur est compatible avec le standard VESA 100 × 100 mm. Retirez le pied en suivant les instructions de la notice, puis fixez le bras à l'aide de quatre vis M4×10 mm. Assurez-vous que le bras supporte le poids du moniteur (5,4 kg) et que l'inclinaison reste entre -5° et +23°.

MODE D'EMPLOI ProLite XB2791QS IIYAMA

Merci d'avoir choisi le moniteur LCD iiyama. Nous recommandons de lire ce manuel complet soigneusement avant d'installer et d'alimenter le moniteur. Conserver ce manuel pour toute référence ultérieure.

Ce moniteur LCD est conforme aux spécifications des directives CE/UE 2014/30/UE, aux directives EMC, aux basses tensions 2014/35/UE, aux directives ErP 2009/125/CE et aux directives RoHS 2011/65/UE.

La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur comme à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.

Modèle No. : PL2491HA / PL2791HA / PL2791QA

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : https://iiyama.com

• Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. ■ Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs. ■ Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. ■ La police utilisée dans le menu OSD est sous licence Apache, version 2.0. Vous pouvez obtenir une copie de la licence à l'adresse http://www.apache.org/licenses/LICENSE-2.0

■ Numéro d'enregistrement EPREL

XB2491H-B1:2517093 X2491H-B1:2517088

XB2491HS-B1:2517083 X2491HS-B1:2517056

COMMANDES ET CONNECTEURS :

ProLite XB2491HS / ProLite XB2491H / ProLite XB2791HS /

ProLite XB2791QS...12

COMMANDES ET CONNECTEURS :

ProLite X2491HS / ProLite X2491H / ProLite X2791HS /

ProLite X2791QS 13

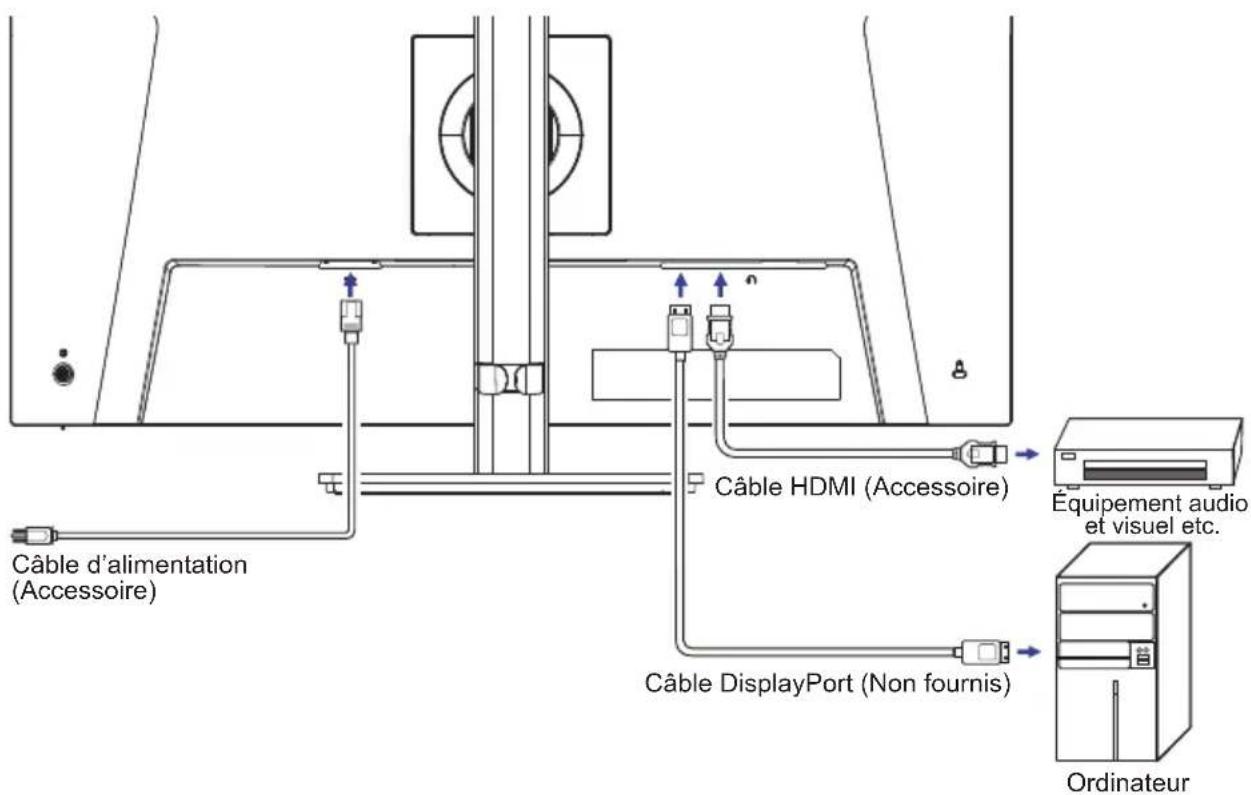

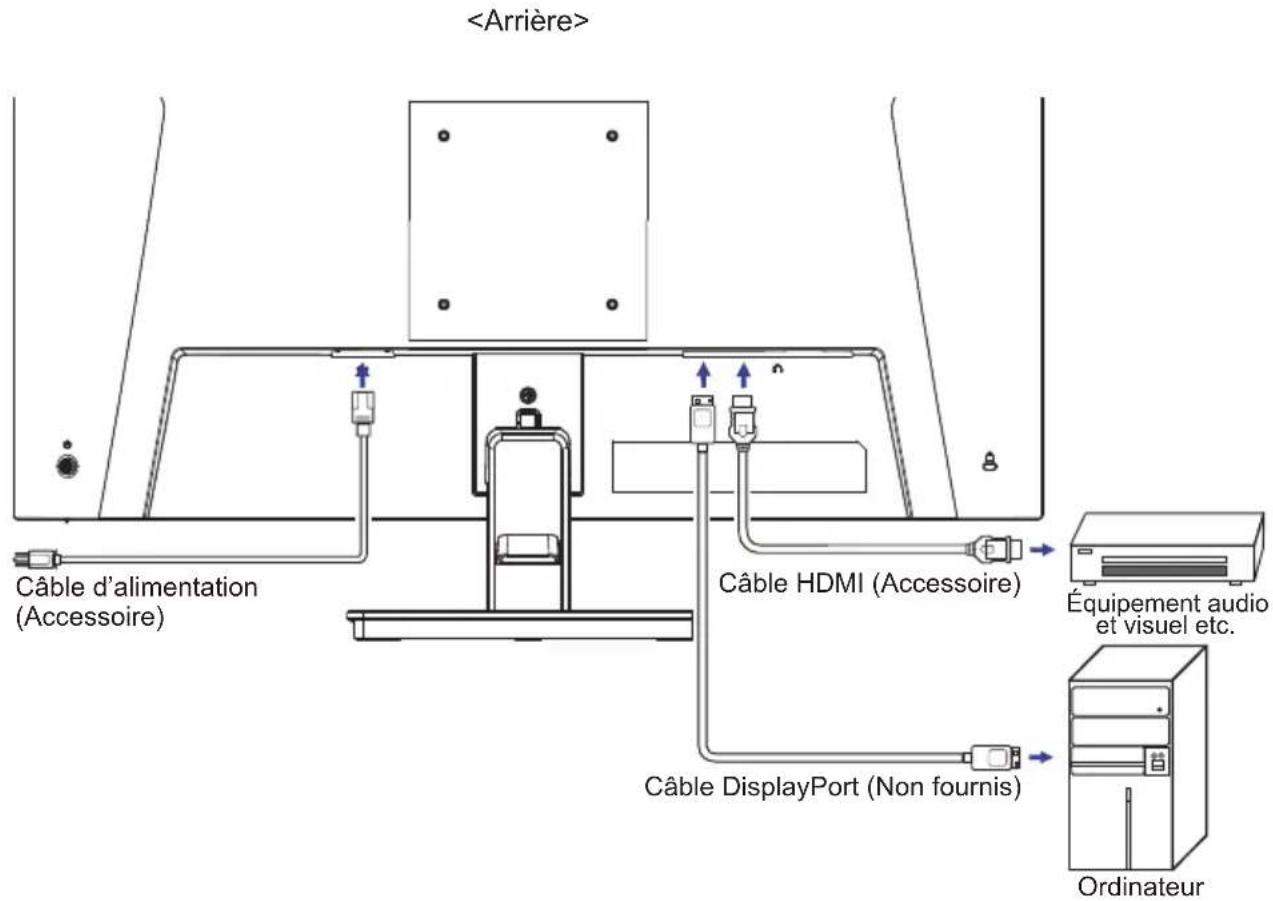

CONNEXION DE VOTRE MONITEUR....14

DÉCONNECTER VOTRE MONITEUR....18

MISE EN ROUTE DE L'ORDINATEUR....18

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION :

ProLite XB2491HS / ProLite XB2491H / ProLite XB2791HS /

ProLite XB2791QS...18

RÉGLAGE DE L'ANGLE DE VISION :

ProLite X2491HS / ProLite X2491H / ProLite X2791HS /

ProLite X2791QS 19

UTILISATION DU MONITEUR 20

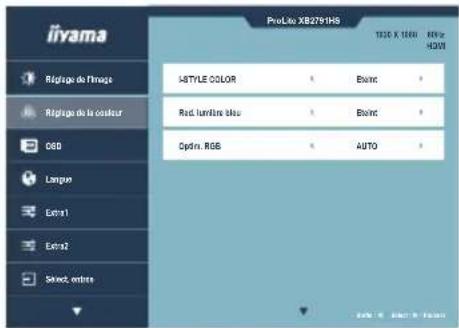

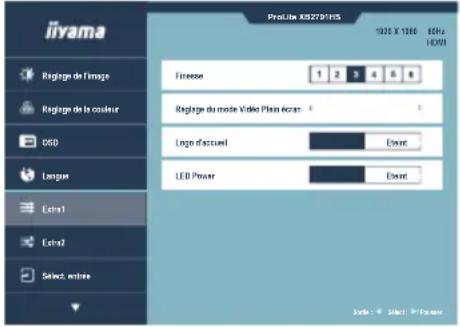

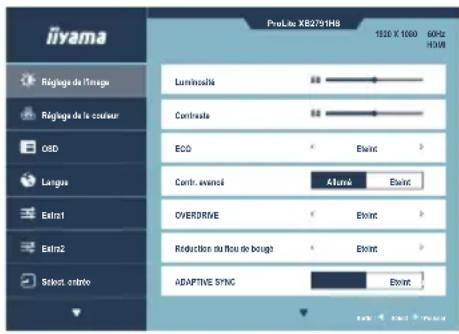

CONTENU DU MENU....21

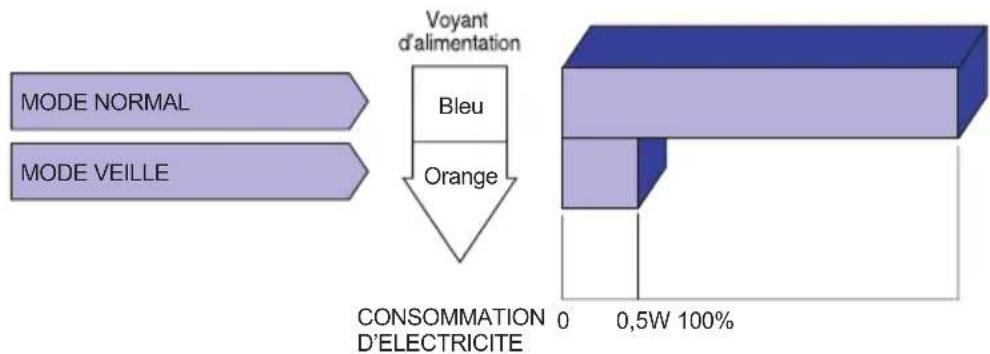

SYSTÈME VEILLE....31

DEPANNAGE 32

INFORMATIONS DE RECYCLAGE....33

ANNEXE....34

CARACTÉRISTIQUES TECHNIQUES :

ProLite XB2491HS-B1 / ProLite XB2491H-B1 34

CARACTÉRISTIQUES TECHNIQUES :

ProLite X2491HS-B1 / ProLite X2491H-B1 35

CARACTÉRISTIQUES TECHNIQUES : ProLite XB2791HS-B1..36

CARACTÉRISTIQUES TECHNIQUES : ProLite X2791HS-B1.....37

CARACTÉRISTIQUES TECHNIQUES : ProLite XB2791QS-B1..38

CARACTÉRISTIQUES TECHNIQUES : ProLite X2791QS-B1.....39

DIMENSIONS : ProLite XB2491HS / ProLite XB2491H......40

DIMENSIONS : ProLite X2491HS / ProLite X2491H.....40

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR le boitier

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS introduire d'objets dans le moniteur

N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

Installer le moniteur sur une surface PLANE et STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS Utiliser son moniteur pres de l'eau

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

Utiliser la tension secteur specifiee

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifiée. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

Protection des CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

Conditions climatiques defavorables

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

Installation

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER le moniteur dans une position dangereuse

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

Maintenir une BONNE ventilation

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. En enlevant le pied, les slots de ventilation à l'arrière du moniteur peuvent se bloquer. Ceci peut entraîner une surchauffe et provoquer un feu ou des dommages. Assurez-vous de bien laisser assez de ventilation en enlevant le pied. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

Deconnectez les CABLES lorsque vous deplacez le moniteur

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

Debranchez le moniteur

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

Toujours debrancher le moniteur en TIRANT sur la prise

Pour déconnecter l'adaptateur secteur, le câble secteur ou le câble vidéo, tirez toujours par la prise. Ne jamais tirer par le câble, lui-même, car cela peut entrainer un incendie ou un choc électrique.

NE touchez PAS la prise avec des MAINS humides

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS de l'installation du moniteur sur votre ordinateur

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

FAITES Attention à vos MAINS et vos DOIGS!

■ Attention : la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision. Ne vous coincez pas les doigts. ■ Attention : manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts. (Concerne le modèle avec la régulation de la hauteur.)

Remarque pour un usage 24/7

Ce produit n'est pas spécifiquement conçu pour une utilisation 24/7 dans n'importe quel environnement.

Remarque spécifique à l'utilisation d'un ordinateur de BUREAU

Ce produit est conçu pour une utilisation sur bureau et non pour les applications d'affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural.

N'inclinez PAS l'écran TROP vers le BAS

Pour éviter d'endommager l'écran, comme le décollement de la dalle LCD du cadre, assurez-vous que le moniteur ne soit pas incliné vers le bas au-delà de sa plage d'ajustement.

N'utilisez PAS d'alcool ou de désinfectants sur le moniteur

Ne vaporisez pas d'alcool ou de désinfectants directement sur le moniteur et ne les utilisez pas à proximité de celui-ci. De même, n'essuyez pas le moniteur avec un chiffon ou une lingette contenant de l'alcool ou des désinfectants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants.

Recommandations d'usage

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'œil.

Remarques sur les ECRANS a cristaux liquides (LCD)

Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:

Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas, ajuster l'image correctement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisée. En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures.

Service CLIENT

Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après-vente d'iiyama pour conseil ou pour remplacer l'emballage.

Avertissement

■ Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama. ■ Pour des raisons de sécurité, éteignez et débranchez le moniteur avant de le nettoyer.

Attention

Ne vaporisez pas d'alcool ou de désinfectants directement sur le moniteur et ne les utilisez pas à proximité de celui-ci. De même, n'essuyez pas le moniteur avec un chiffon ou une lingette contenant de l'alcool ou des désinfectants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants. Pour éviter d'endommager le moniteur (écran LCD, boîtier, bornes de connexion) ou les accessoires, n'utilisez jamais les solvants puissants ou les lingettes de nettoyage suivants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants.

Benzine	Eau hypochloreuse
Diluant	Solvants acides ou alcalins
Alcool	Cire
Eau de Javel	Abrasifs
Peroxyde	Nettoyant pour matériel de bureau
Acétone	Nettoyant pour vitres
Chlorure de méthylène	Papier de soie
Toluène	Mouchoir humide
Ammoniaque	Chiffon chimique
Solution d'hypochlorite de sodium (Eau de Javel)	Papier de nettoyage etc.

■ Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. ■ Ne laissez pas l'écran LCD mouillé. Si des gouttelettes d'eau ou d'autres liquides se déposent sur l'écran, essuyez-le immédiatement avec un chiffon doux et sec. Si l'eau reste sur l'écran LCD, il risque de se décolorer ou de se tacher. De plus, si de l'humidité pénètre à l'intérieur du moniteur, cela peut l'endommager. ■ Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Entretien régulier

Essuyez délicatement le boîtier avec un chiffon doux, sec et propre. Si votre moniteur est particulièrement sale, imbibez le chiffon d'un détergent doux dilué dans de l'eau, essorez-le bien, puis éliminez la saleté. Essuyez ensuite immédiatement avec un chiffon doux et sec.

Désinfection à l'alcool

La désinfection à l'alcool peut provoquer une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants. Nous vous recommandons plutôt de vous désinfecter les mains à distance de l'écran, avant et après son utilisation.

Si vous devez absolument désinfecter le moniteur avec de l'alcool, veuillez d'abord prendre connaissance des avertissements et des attentions mentionnés ci-dessus. Évitez également les désinfections fréquentes à l'alcool.

Avant d'utiliser le moniteur

Résolutions prises en charge jusqu'à 1920 × 1080 : ProLite XB2491H / ProLite X2491H / ProLite XB2491HS / ProLite X2491HS / ProLite XB2791HS / ProLite X2791HS Podporuje rozlišení až 2560 × 1440 : ProLite XB2791QS / ProLite X2791QS Contraste élevé 1500:1 (Typique), Fonction d'Contraste avancé disponible : ProLite XB2491H / ProLite X2491H / ProLite XB2491HS / ProLite X2491HS / ProLite XB2791HS / ProLite X2791HS Contraste élevé 1000:1 (Typique), Fonction d'Contraste avancé disponible : ProLite XB2791QS / ProLite X2791QS Luminosité 350cd/m² (Typique) Temps de réponse de l'image animée 1ms L'image sans scintillements Réd. de lum. Bleue Lissage numérique des caractères ◆ 2 haut-parleurs stéréo 2W ◆ Conception ergonomique : Approuvé TCO Certified Système de Veille Conforme au standard de montage VESA (100mm × 100mm) Trou clé pour verrouillage de sécurité

Vérification du contenu de l'emballage

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est détérioré, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.

■ Câble d'alimentation*1

■ Câble HDMI

■ Socle du pied avec une vis ^*2

■ Tournevis ^*2,4

■ Socle du pied ^4

■ Support de câble ^*3

■ Guide de sécurité

■ Guide de démarrage rapide

Attention

*1 Toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama. Un câble secteur supérieur ou égal à la Norme H05VVF, 3G, 0,75mm² doit être utilisé. *2 Accessoire pour ProLite XB2491HS / ProLite XB2491H / ProLite XB2791HS / ProLite XB2791QS *3 Accessoire pour ProLite X2491HS / ProLite X2491H / ProLite X2791HS / ProLite X2791QS *4 Situé à l'arrière de la Plaque VESA

Attention

• Ce produit est conçu pour une utilisation sur bureau et non pour les applications d'affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural. ■ Avant l'installation, assurez-vous que le bras de l'écran ou le support du bras de bureau est suffisamment solide pour supporter le poids nécessaire de l'écran et du support. ■ L'angle du moniteur doit être compris entre 23° vers le haut et 5° vers le bas. Ce produit ne peut pas être utilisé orienté vers le haut ou vers le bas au-delà de cette plage. Si le moniteur est utilisé (ou installé) à un angle de plus de 5° vers le bas, l'écran LCD peut se détacher du cadre et tomber, ce qui pourrait l'endommager. De plus, de tels cas ne seront pas couverts par l'assistance ou la garantie. ■ Vérifiez régulièrement le serrage des vis. Si les vis ne sont pas assez serrées, le moniteur peut se détacher et causer des blessures ou des dommages.

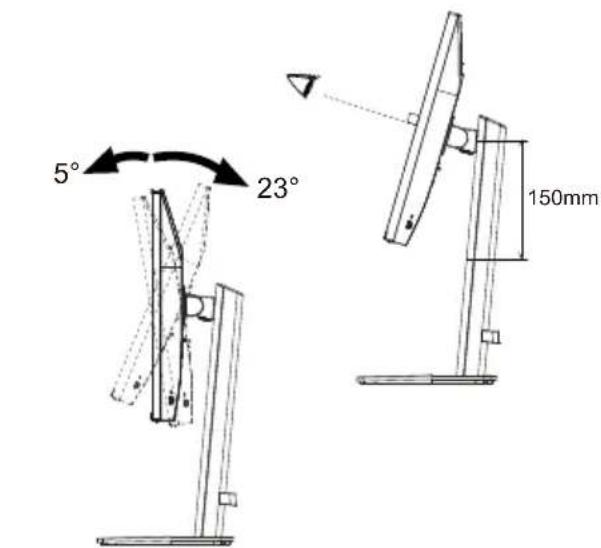

5° 23°

Attention

Lors de l'utilisation d'un bras d'affichage ou d'un support de bureau, tenez compte de l'épaisseur du support de montage VESA et utilisez quatre vis M4×10mm pour le fixer au moniteur. Veillez à ce que toutes les vis soient serrées et fixées correctement. L'utilisation de vis plus longues que celles-ci peut provoquer des chocs électriques ou des dommages en entrant en contact avec les pièces électriques à l'intérieur du moniteur.

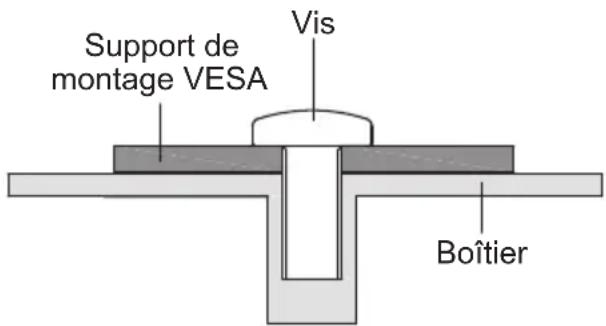

Pour ce produit, l'épaisseur du support de montage VESA est supposée être d'environ 2,5mm.

Support de montage VESA Vis Boîtier

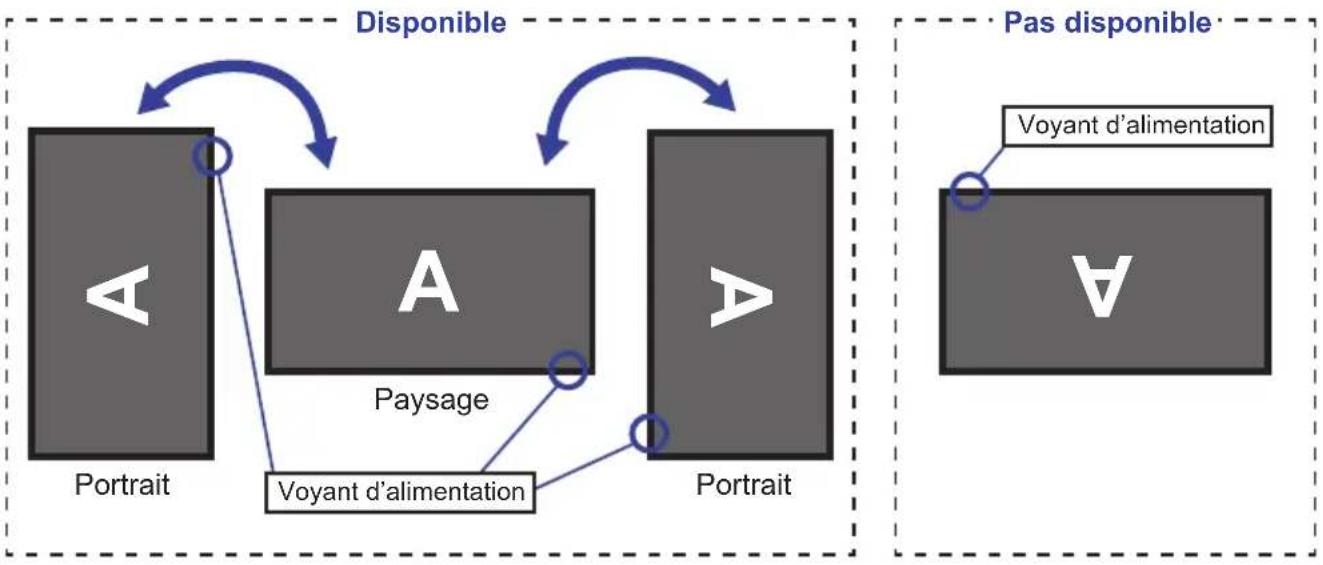

• Prolite XB2491HS / prolite XB2491H / prolite XB2791HS / prolite XB2791QS

Il a été conçu pour être utilisé dans les deux modes d'affichage "Paysage" et "Portrait". Pour utiliser le mode "Portrait", vous aurez besoin d'une carte vidéo adaptée.
Avec pied:

■ Ajuster la hauteur du moniteur au maximum avant la rotation de l'écran. ■ Tenter de forcer la rotation de l'écran sans régler la hauteur du pied risque d'endommager l'écran ou le pied.

• Prolite X2491HS / prolite X2491H / prolite X2791HS / prolite X2791QS

Il est conçu pour afficher vos contenus en mode paysage.

Disponible

A Paysage Voyant d'alimentation

Pas disponible

Attention

■ Posez le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dommages matériels en cas de chute. ■ Ne heurtez pas le moniteur, cela pourrait l'endommager. ■ Débranchez le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages. ■ Vérifiez régulièrement le serrage des vis. Si les vis ne sont pas assez serrées, le moniteur peut se détacher et causer des blessures ou des dommages.

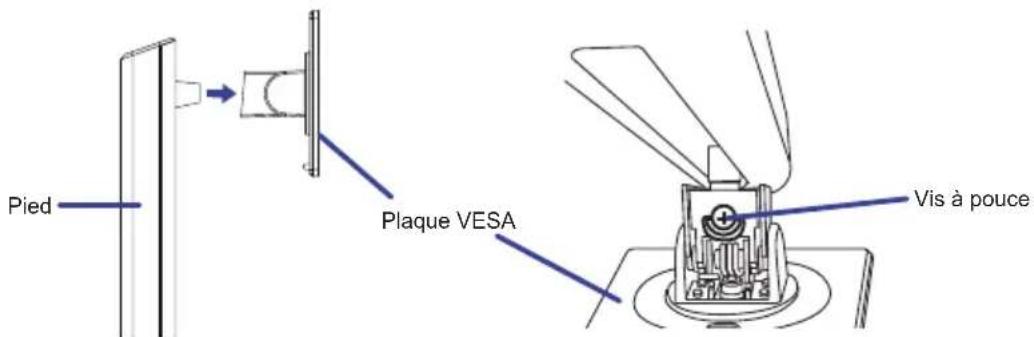

① Fixez le Pied à la Plaque VESA, puis serrez la «vis à pouce» avec le tournevis fourni pour les sécuriser.

Pied Plaque VESA Vis à pouce

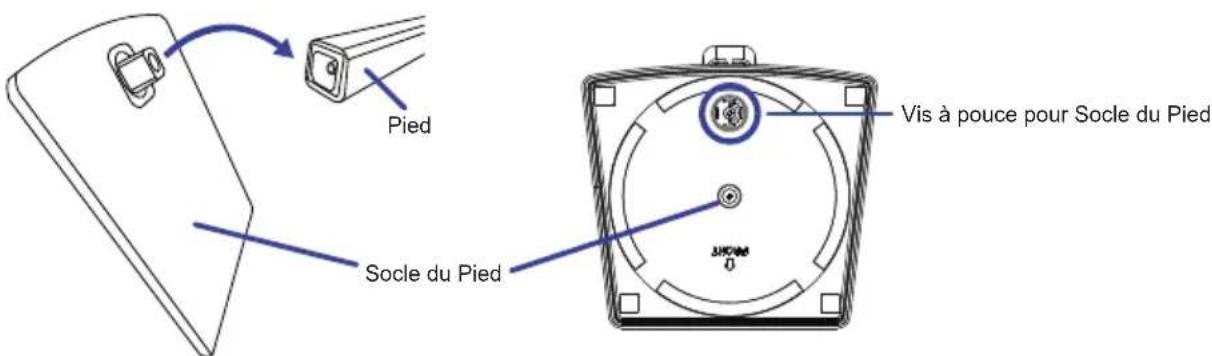

② Installez le Socle du pied sur le Pied, puis serrez la «vis à pouce» avec le tournevis fourni pour les sécuriser.

Pied Vis à pouce pour Socle du Pied Socle du Pied

③ Placez d'abord un morceau de tissu ④ Tenez le moniteur et installez le pied assemblé sur le moniteur jusqu'à ce qu'il s'enclenche.

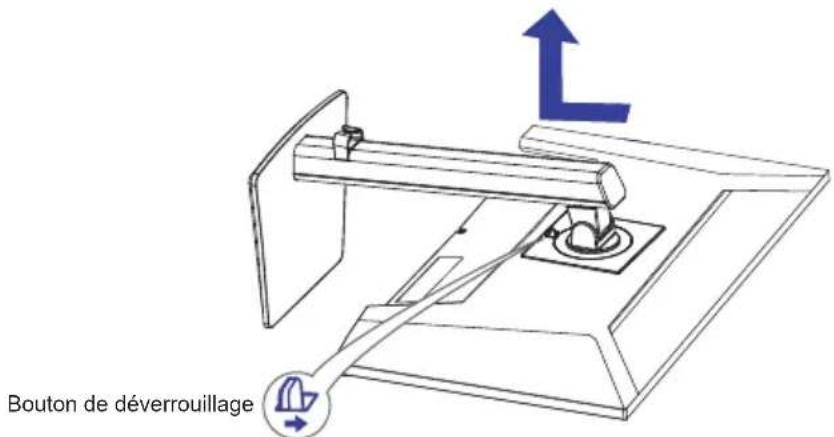

① Placez d'abord un morceau de tissu ② Appuyez sur le bouton de déverrouillage pour retirer le support.

Bouton de déverrouillage

③ Desserrez la «vis à pouce» avec le tournevis fourni pour retirer le pied du plaque VESA. ④ Desserrez la «vis à pouce» avec le tournevis fourni pour retirer le socle du pied.

Attention

■ Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute. ■ Ne heurtez pas le moniteur, cela pourrait l'endommager. ■ Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

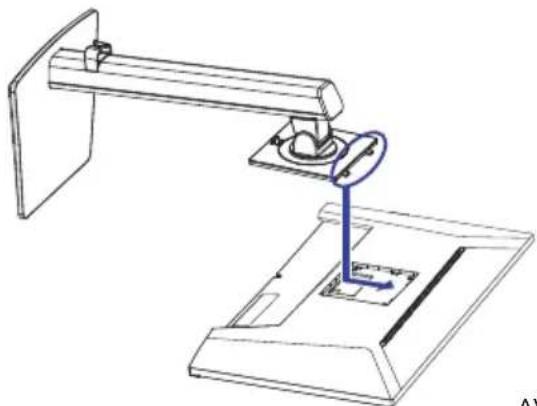

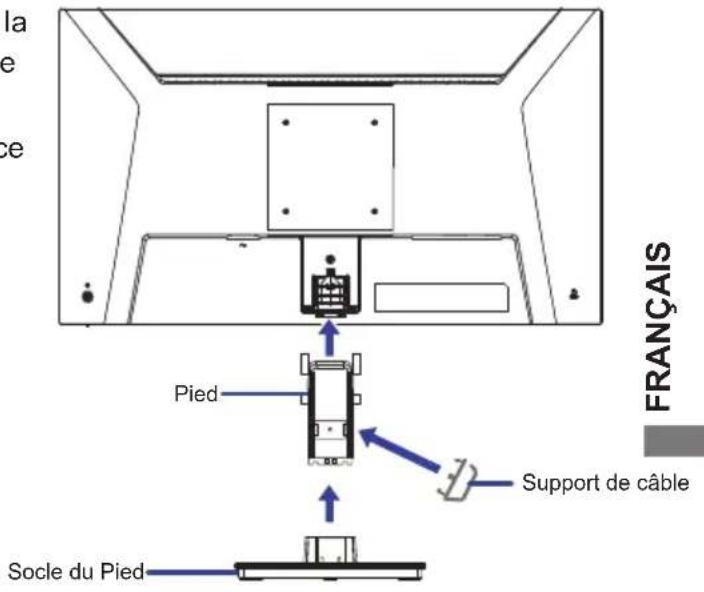

① Placez d'abord un morceau de tissu En tenant le moniteur, enfoncez le Pied jusqu'à ce que vous entendiez un clic. ③ Installez le socle du pied sur le pied. ④ Replacez le Support de câble.

la e ce FRANÇAIS Pied Support de câble Socle du Pied

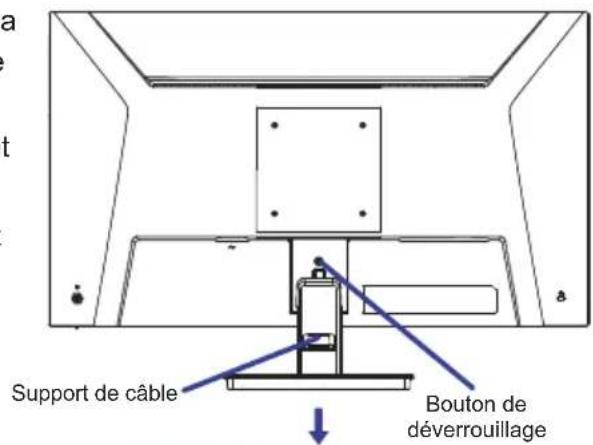

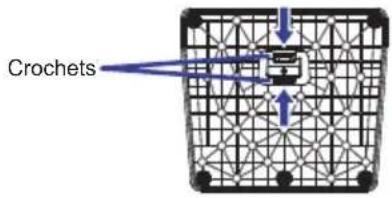

① Placez d'abord un morceau de tissu Maintenez les crochets appuyés vers l'intérieur et retirez le socle du pied. ③ Appuyez sur le bouton de déverrouillage et retirez le pied. ④ Retirez le support de câble.

Support de câble Bouton de déverrouillage

Crochets

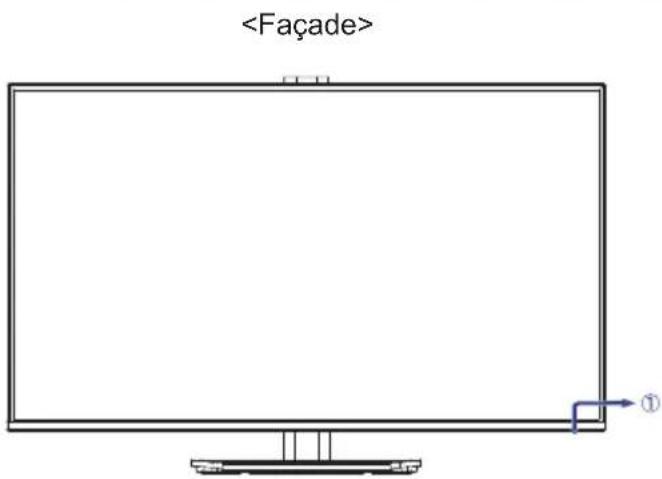

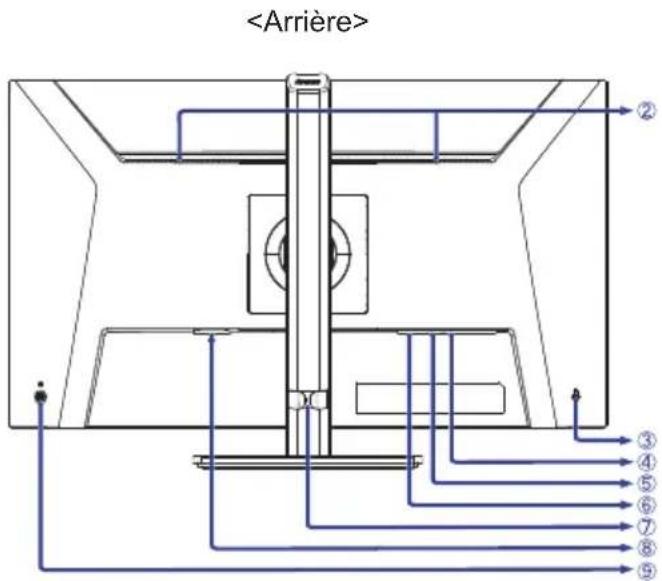

Commandes et connecteurs : ProLite XB2491HS / ProLite XB2491H / ProLite XB2791HS / ProLite XB2791QS

② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

Voyant d'alimentation

NOTEZ Bleu : Fonctionnement normal

Orange : Mode veille

② Haut-parleurs*1 ③ Trou de clé pour verrouillage de sécurité

NOTEZ Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

Prise Casque (∩)

NOTEZ Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

⑤ Connecteur de HDMI (HDMI) : ProLite XB2491HS, XB2491H, XB2791HS Connecteur de DisplayPort (DP) : ProLite XB2791QS ⑥ Connecteur de DisplayPort (DP) : ProLite XB2491HS, XB2491H, XB2791HS Connecteur de HDMI (HDMI) : ProLite XB2791QS ⑦ Support de câble ⑧ Connecteur d'alimentation secteur ( ~ Courant alternative) ⑨ Manette ( ⏻)

NOTEZ Une courte pression allume le moniteur.

Un appui long pendant 3 secondes éteint le moniteur.

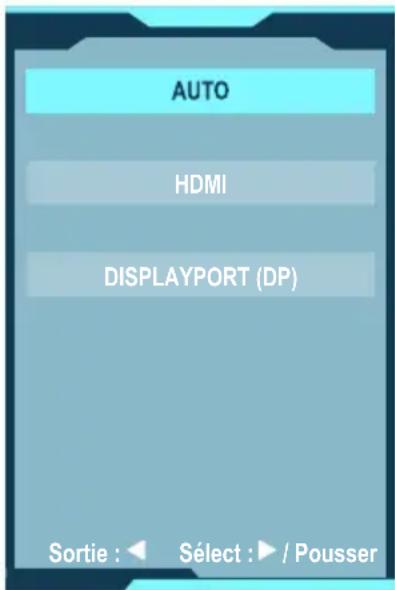

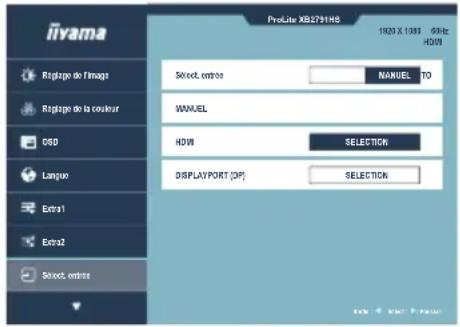

Haut / Sélection du signal [ ↗]

Direct

Bas [ ◇]

Gauche / Sous-menu [ ← ] * 2 Raccourci

Droite / Volume [ → ]* 2 Raccourci

*1 Non disponible pour les modèles ProLite XB2491H *2 Direction lorsque l'on regarde l'écran de face

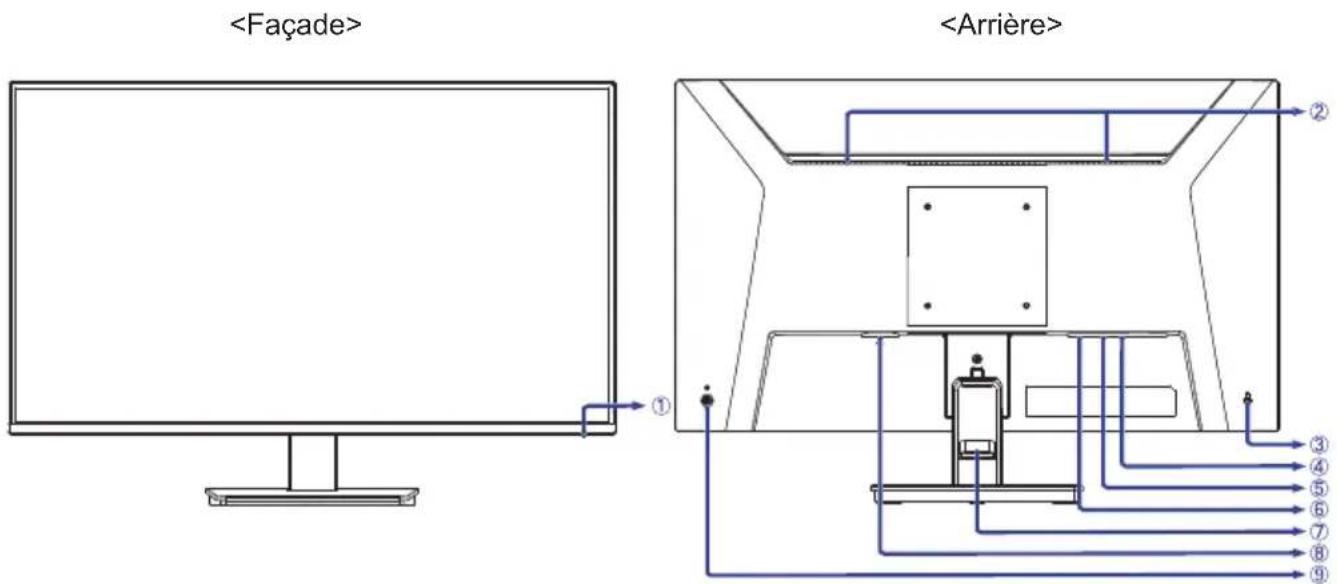

Commandes et connecteurs : ProLite X2491HS / ProLite X2491H / ProLite X2791HS / ProLite X2791QS

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

Voyant d'alimentation

NOTEZ Bleu : Fonctionnement normal

Orange : Mode veille

② Haut-parleurs *1 ③ Trou clé pour verrouillage de sécurité

NOTEZ Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

Prise Casque ( )

NOTEZ Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

⑤ Connecteur de HDMI (HDMI) : ProLite X2491HS, X2491H, X2791HS Connecteur de DisplayPort (DP) : ProLite X2791QS ⑥ Connecteur de DisplayPort (DP) : ProLite X2491HS, X2491H, X2791HS Connecteur de HDMI (HDMI) : ProLite X2791QS ⑦ Support de câble ⑧ Connecteur d'alimentation secteur (÷ Courant alternative) ⑨ Manette ( ⏻

NOTEZ Une courte pression allume le moniteur.

Un appui long pendant 3 secondes éteint le moniteur.

Haut / Sélection du signal [ ↗]

Direct

Bas [ ◇]

Gauche / Sous-menu [ ◀] * 2 Raccourci

Droite / Volume [ ▶] * 2 Raccourci

*1 Non disponible pour les modèles ProLite X2491H *2 Direction lorsque l'on regarde l'écran de face

Connexion de votre moniteur

① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique. ④ Allumez votre écran et votre ordinateur.

■ Assurez-vous que l'installation du bâtiment dispose d'un disjoncteur de 120/240V, 20A (maximum). ■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. ■ Le matériel connectable de Type A doit être connecté à la Prise de Terre. ■ La prise doit être installée à proximité de l'équipement avec une accessibilité facile. ■ Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l'ouïe.

Câble d'alimentation (Accessoire) Câble HDMI (Accessoire) Câble DisplayPort (Non fournis) Équipement audio et visuel etc. Ordinateur

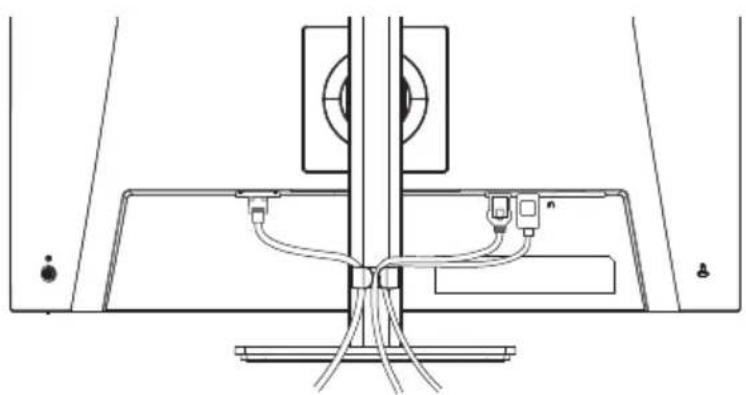

Rassemblez les câbles

Passez les câbles à travers le support de câble pour les regrouper.

Câble d'alimentation (Accessoire) Câble DisplayPort (Non fournis) Ordinateur Câble HDMI (Accessoire) Équipement audio et visuel etc.

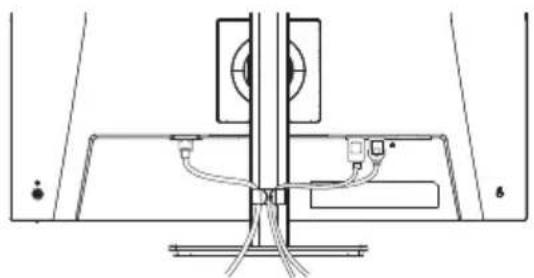

Rassemblez les câbles

Passez les câbles à travers le support de câble pour les regrouper.

Exemple de connexion :

ProLite X2496HSC / ProLite X2796HSC / ProLite X2796QSC

Câble d'alimentation (Accessoire) Câble HDMI (Accessoire) Câble DisplayPort (Non fournis) Équipement audio et visuel etc. Ordinateur

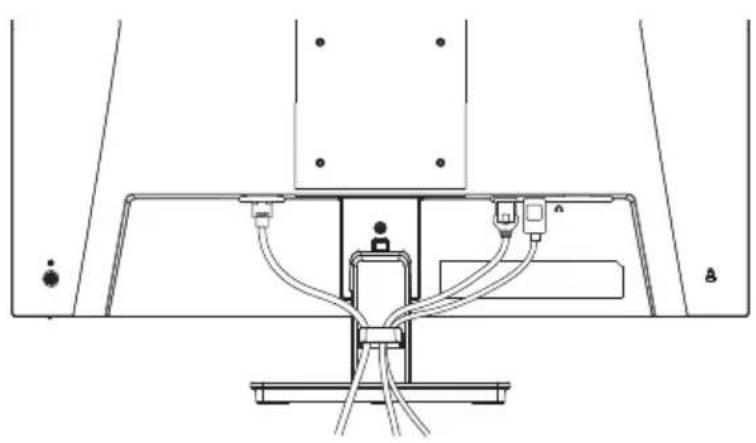

Rassemblez les câbles

Passez les câbles à travers le support de câble pour les regrouper.

Câble d'alimentation (Accessoire) Câble DisplayPort (Non fournis) Ordinateur Câble HDMI (Accessoire) Équipement audio et visuel etc.

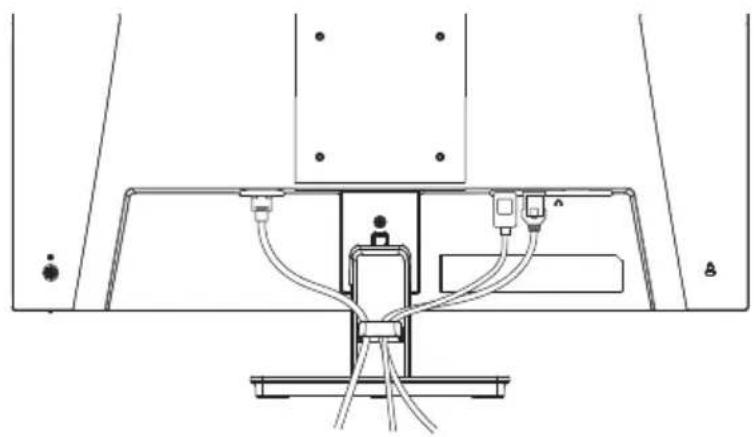

Rassemblez les câbles

Passez les câbles à travers le support de câble pour les regrouper.

Désconnecter votre moniteur

Assurez-vous que l'ordinateur et le moniteur sont éteints. Déconnectez d'abord la source d'alimentation, puis débranchez le câble d'alimentation du moniteur. Déconnectez le câble de signal de l'ordinateur et du moniteur.

Mise en ROUTE de l'ordinateur

■ Fréquences du signal Passez aux fréquences souhaitées. Détails à la page 43 "FRÉQUENCES DE SYNCHRONISATION".

Ajustement de la hauteur et l'angle de VISION : ProLite XB2491HS / ProLite XB2491H / ProLite XB2791HS / ProLite XB2791QS

■ Pour une vision optimale, il est recommandé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance. ■ Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle. ■ La hauteur du moniteur peut être réglée jusqu'à 150 mm, l'angle d'inclinaison du panneau peut être réglé jusqu'à 23° vers le haut et 5° vers le bas, et le socle peut pivoter à 360°.

Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision.

Cela pourrait engendrer des dommages ou des fêlures de l'écran LCD.

■ ATTENTION : La prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision. Ne vous coincez pas les doigts. ■ ATTENTION : Manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts.

■ Pour une vision optimale, il est recommandé de regarder le moniteur bien en face. ■ Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation. ■ Vous pouvez régler l'angle du moniteur jusqu'à 20° vers le haut et 3° vers le bas. ■ Afin de vous assurer une position du corps saine et relaxe quand vous regardez l'image du moniteur dans votre espace de travail, il est recommandé que le réglage de l'angle d'inclinaison n'excède pas 10°. Réglez ensuite l'angle du moniteur comme vous le désirez.

■ Ne touchez pas l'écran LCD lorsque vous réglez l'angle. Cela pourrait endommager ou casser l'écran LCD. ■ Faites très attention à ne pas vous pincer les doigts ou les mains lors du réglage de l'angle.

Pour créer la meilleure image possible, votre moniteur LCD iiyama a été préréglé en usine avec le CALENDRIER CONFORME indiqué à la page 43. Vous pouvez également régler l'image en suivant les instructions ci-dessous.

① Appuyez sur le joystick [Centre] sur le moniteur pour afficher les réglages à l'écran. Des pages additionnelles au menu peuvent être visualisées en utilisant la manette [◇/◇].

Button: 5.0% Black Focus

② Sélectionnez l'élément de menu qui contient l'icône de réglage correspondant au réglage que vous souhaitez effectuer. Appuyez sur la manette [Centre]. Ensuite, en inclinant la manette [◇/◇] pour mettre en surbrillance l'icône de réglage souhaitée. ③ Appuyez à nouveau sur la manette [Centre]. En inclinant la manette [⇨/⇨] pour effectuer l'ajustement ou le réglage approprié. ④ Appuyez sur la manette [Centre], puis utilisez la manette [⇐] pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale OSD, sélectionnez l'élément "OSD" du Menu, puis appuyez sur la manette [Centre]. Puis, sélectionnez "Position V." en utilisant la manette [∅/∅]. Une échelle de réglage devient active après un nouvel appui sur la manette [Centre]. Utilisez ensuite la manette [∅] pour corriger la position verticale OSD. La position verticale OSD de l'image entière doit changer pendant que vous effectuez l'opération.

Livama Regulse-de Image Regulse-de to color CSD Longue Extra1 Extra2 Select video ProLio XB279188 150X 1600 MHz HCM Position X: Position Y: Rotation CSO Data outputage CSO Amine plan CSO Controls CDD/DI Artichera information 1020 X 1320 GHz HCM 150X 1600 MHz HCM

Appuyez ou inclinez le joystick [Centre] et enfin inclinez-le [◇] pour fermer la fonction d'affichage à l'écran. Toutes les modifications sont enregistrées dans la mémoire.

■ Lorsque l'utilisation de manette est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour la "Délai affichage OSD". L'inclinaison du manette [⇐] peut également être utilisée pour fermer rapidement la fenêtre OSD. ■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu.

Veuillez comprendre à l'avance que la modification de certains éléments du menu peut affecter d'autres ajustements ou paramètres.

Réglage de l'image Picture Adjust

iivama ProLite XB2791H8 1320 X 1000 GHz HUI Régage de l'image Régage de le couleur OSD Langue Extra1 Extra2 Sûkort, entraîne Luminouille Contrastie ECO Contr. avané Allure Évent OVERDRIVE Réduction du lieu de bouge Évent ADAPTIVE SYNC Évent

Ajustement Probleme /	Option Manette
Luminosité *1BrightnessRaccourci	Trop sombreTrop lumineux
ContrasteContrast	Trop terneTrop intense
ECO ECORaccourci	Eteint Normal
	Mode1 La luminosité du rétro-éclairage est réduite.
	Mode2	La luminosité du rétro-éclairage est plus réduite qu'en mode 1.
	Mode3	La luminosité du rétro-éclairage est plus réduite qu'en mode 2.
Contr. avancéAdv. Contrast	Allumé Augmentation du taux de contraste
	Eteint Rapport de contraste typique
	NOTEZContraste avancé règle la luminosité en fonction de l'image et améliore le rapport de contraste pendant la lecture d'un film.
OverdriveOverdrive	Eteint / 1 / 2 / 3 / 4 / 5Il améliore le temps de réponse des niveaux de gris de l'écran LCD panneau. Un niveau plus élevé se traduit par un temps de réponse plus rapide.
Réduction du flou de bougé *2Motion Blur Reduction	Eteint / 1 / 2 / 3 / 4 / 5 / 6 / 7Améliorer le temps de réponse de l'image animée de l'écran LCD.
Adaptive SyncAdaptive Sync	Allumé	Active la fonction de synchronisation adaptative.
	Eteint La fonction Adaptive Sync est désactivée.

Réglez la luminosité lorsque vous utilisez le moniteur dans une pièce sombre et que vous avez l'impression que l'écran est trop lumineux.

La réduction du flou de mouvement n'est disponible que lorsque le taux de rafraîchissement est de 75 Hz ou plus.

Raccourci (par défaut)

Vous pouvez accéder rapidement au menu spécifique en effectuant les opérations suivantes.

• Luminosité: Inclinez la manette [⇐] sans menu affiché et sélectionnez «Luminosité».
• Eco: Inclinez la manette [⇨] sans menu affiché et sélectionnez «ECO».

LUMINOSITÉ I-STYLE COLOR ECO Sortie : ◀ SÉlect : ▶ / Pousser

iYama Régtrage de l'image Régtrage de la couleur RGB Langue Extra1 Extra2 Select, entire ProLéo XB2791HS STYLE COLOR Red, terrain bleu Color RGB Evoire Evoire Auto

Ajustement Probleme	/ Option Manette
i-Style Color i-Style ColorRaccourci	Eteint	Retour à un état défini par le réglage des couleurs, à l'exception de i-Style Color.
	Standard	Pour l'environnement général de Windows et les paramètres par défaut du moniteur.
	Jeux Pour	l'environnement de jeu PC.
	Cinéma Pour	Pour l'environnement du cinéma.
	Paysage Pour	Pour l'environnement scénique.
	Texte	Pour l'édition et la visualisation de textes dans un environnement de traitement de texte.
Red. lumière bleuBlue Light ReducerRaccourci	Eteint Normal
	Mode 1 La	lumière bleu est réduite.
	Mode 2 La	lumière bleu est réduite plus que dans le Mode 1.
	Mode 3 La	lumière bleu est réduite plus que dans le Mode 2.
Optim. RGBRGB Range	Auto Sélectionner automatiquement Limité ou Complet.
	Plein Pour	un signal d'échelle de couleur pleine gamme
	Limite Pour	un signal à échelle de couleurs limitée
Temperature CouleurColor Temperature	9300K Couleur froide
	7500K Couleur normale
	6500K Couleur chaude
	sRGB couleur basée sur sRGB
Pre-Reglage UtilisateurUser Preset	Rouge	Trop faibleTrop fort
	Vert
	Bleu

Raccourci (par défaut)

Vous pouvez accéder rapidement au menu spécifique en effectuant les opérations suivantes.

• I-Style Color: Inclinez la manette vers la gauche [Φ] lorsque le menu n'est pas affiché.
• Régl. lumière bleue: Inclinez la manette vers la gauche [Φ] lorsque le menu n'est pas affiché.

LUMINOSITÉ I-STYLE COLOR ECO Red. lumière bleu Sortie : ◀ SÉlect : ▶ / Pousser

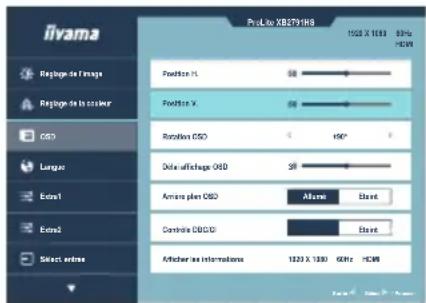

Ajustement Probleme	/ Option	Manette
Position H.OSD Horizontal Position	L'OSD est trop à gaucheL'OSD est trop à droite
Position V.OSD Vertical Position	L'OSD est trop basL'OSD est trop élevé
Rotation OSD *OSD Rotate	Tournez l'OSD.0° / +90° / -90°
Délai affichage OSDOSD Time	Vous pouvez régler la durée d'affichage de l'OSDentre 5 et 30 secondes.
Arrière plan OSDOSD Background	Allumé L'arrière-plan de l'OSD est rendu transparent.
	Eteint Renvoyer l'arrière-plan de l'OSD.
Contrôle DDC/CIDDC/CI Control	Allumé DDC/CI est activé.
	Eteint DDC/CI est désactivé.
Afficher les informationsDisplay Information	Affiche des informations concernant le signal d'entrée actuelprovenant de la carte graphique de votre ordinateur.
	NOTEZ Consultez le guide de l'utilisateur de votrecarte graphique pour plus d'informations sur lamodification de la résolution et de l'actualisation.

* Disponible uniquement pour les modèles ProLite XB2491HS / XB2791HS / XB2791QS / XB2491H.

+90° : Convient au mode portrait avec le moniteur tourné vers la droite.

-90° : Convient au mode portrait avec le moniteur tourné vers la gauche.

ProLite XB2791HS 1225 X 1226 - 8000 HDMI ENGLISH COSY PANUCAR Pyzocak DEUTRICH Yapachuwa FALLING 日本語 POLEAK Español MERCILLIANDS

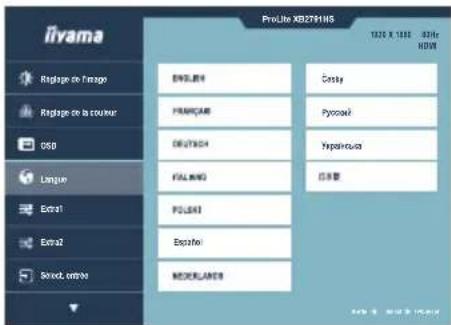

Problème / option

English Anglais Nederlands Néerlandais
Français Français Česky Tchéque
Deutsch Allemand Русский Russe
Italiano Italien Українська Ukrainien
Polski Polonais		日本語	Japonais
Español Espagnol

Extra1Extra1
Ajustement Problème / Option Manette
FinesseSharpness	1 2 3 4 5 6Vous pouvez modifier la qualité de l'image de 1 à 6 (de net à doux).Appuyez à droite [pour modifier la qualité de l'image en ordre numérique. Appuyez sur la touche gauche [pour modifier l'image dans l'ordre numérique inverse.
Réglage du mode Vidéo *Video Mode Adjust	Plein écran Affichage de l'extension
	Format Affichage de l'expansion de l'Aspect
Logo d'accueilOpening Logo	Allumé Le logo d'ouverture est activé.
	Eteint Le logo d'ouverture est désactivé.
LED PowerPower LED	Allumé L'indicateur d'alimentation est allumé.
	Eteint L'indicateur d'alimentation est éteint.
	NOTEZ Désactivez l'indicateur d'alimentation si vous êtes gêné par la lumière.

* Il peut s'afficher au centre de l'écran avec un rapport d'aspect de 4:3, 5:4 ou 16:10 lorsque la résolution vidéo d'entrée est de 4:3, 5:4 ou 16:10.

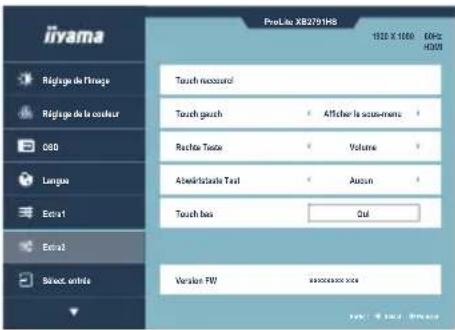

Extra2Extra2
Ajustement Probleme / option
Touch raccourciShortcut Key	Touche gauch	Afficher le sous-menu * Réglage du mode vidéo
		Luminosité i-Style Color
		Contraste Temperature Couleur
	Rechte Taste	Volume * Réglage du mode vidéo
		Luminosité i-Style Color
		Contraste Temperature Couleur
	AbwärtstasteTast	Aucun * Réglage du mode vidéo
		Luminosité i-Style Color
		Contraste Temperature Couleur
	Touch bas	Les affectations du menu sont réinitialisées aux paramètres d'usine.
NOTEZ Vous pouvez attribuer un menu sélectionné parmi les options ci-dessus au joystick.
Version FWFW Version	Afficher la version du micrologiciel.

* Réglage d'usine (par défaut)

Sélect. entréeInput Select
Ajustement Probleme / option
Sélect. entréeInput SelectDirect	AUTO Sélection automatique du signal d'entrée.
	Manuel	HDMI Sélectionnez l'entrée numérique (HDMI).
		DisplayPort (DP)	Sélectionnez l'entrée numérique(DisplayPort).
	NOTEZSi l'option AUTO est sélectionnée, elle sera automatiquement sélectionnée lorsqu'une seule source est disponible. Si plusieurs sources d'entrée sont disponibles et que vous sélectionnez l'une d'entre elles, l'option AUTO n'est pas disponible. Si plusieurs entrées sont connectées, il se peut que le moniteur ne récupère pas la dernière entrée utilisée après l'avoir éteint et rallumé. Elle n'est possible que lorsque vous définissez une source spécifique.

Vous pouvez éviter la page de Menu et afficher directement l'écran de réglage des options par la manipulation suivante.

- Sélection de l'entrée : Inclinez la manette [♠] lorsque le menu n'est pas affiché, le menu suivant s'affiche.

AUTO HDMI DISPLAYPORT (DP) Sortie : ◀ SÉlect : ▶ / Pousser

Réglage audioAudio Settings
Ajustement Probleme	/ Option	Manette
Volume VolumeRaccourci	Trop douxTrop fort
Muet Mute Audio	Allumé Désactiver temporairement le son.
	Eteint	Ramène le volume sonore au niveau précédent.

Raccourci (par défaut)

Vous pouvez accéder rapidement au menu spécifique en effectuant les opérations suivantes.

● Volume : Inclinez la manette vers la droite [⇨] lorsque le menu n'est pas affiché.

50 Sortie : ▲ /▼ /Pousser

Lorsque le menu n'est pas affiché, inclinez le joystick [⇨] pendant 3 secondes pour activer ou désactiver la fonction de mise en sourdine audio.

Restaurer Reset iYama Régage audio Restaurer ProLiu X32791HS 1920 X 1100 EZH2 HDI8 Remise à zéro tatale Oui Sous-menu Problème / option Remise à zéro tatale Reset All? Oui Les données préréglées en usine sont restaurées.

Mode verrouillage

L'OSD peut être verrouillé pour éviter un changement de réglage accidentel.

1. Assurez-vous que le moniteur est allumé.
2. Le verrouillage de l'OSD sera activé, lorsque vous inclinez la manette [◇] pendant environ 10 secondes. Si vous tentez d'accéder à l'OSD avec la manette, le message «OSD verrouillé» apparaîtra sur l'écran.
3. Le verrouillage de l'OSD sera désactivé, lorsque vous inclinez la manette [◇] à nouveau pendant environ 10 secondes.

La fonction du commutateur d'alimentation peut être verrouillée pour éviter une mise sous tension accidentelle.

1. Assurez-vous que le moniteur est allumé.
2. La fonction du Commutateur d'alimentation sera verrouillée en inclinant la manette [4] pendant environ 10 secondes. Si vous essayez d'éteindre le moniteur en appuyant sur la manette, un message «Verr. Marche/Arrêt» apparaîtra à l'écran.
3. La fonction du Commutateur d'alimentation sera déverrouillée en inclinant à nouveau la manette [4] pendant environ 10 secondes.

Système VEILLE

Ce produit dispose de la fonction veille. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active. Il existe un mode veille disponible comme décrit ci-dessous. La fonction veille, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode veille

Quand le signal vidéo de l'ordinateur est inactif, le moniteur entre en mode veille, ce qui réduit la consommation électrique à moins de 0,5W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode veille, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.

Depannage

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème de contrôle

① L'image n'apparaît pas.

(Le voyant □ Le câble d'alimentation est-il correctement branché ? □ L'interrupteur marche-arrêt est-il sur ON ? □ Le voyant ne s'allume pas) □ Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne. (Le voyant □ Si l'économiseur d'écran est activé, toucher la souris ou l'écran. □ Augmenter le Contraste et/ou la Luminosité. est bleu) □ L'ordinateur est-il allumé ? □ Le câble de signal est-il correctement branché ? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

(Le voyant □ Si le moniteur est en mode veille, toucher la souris ou l'écran.

cable d'alimentation □ L'ordinateur est-il allumé ?

□ Le câble de signal est-il correctement branché ?

□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

② L'écran n'est pas □ Le câble de signal est-il correctement branché ? synchronisé. ③ L'écran n'est pas centré. ④ L'écran est trop lumineux ou trop sombre. □ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ? ⑤ L'écran tremble. □ La tension d'alimentation est-elle dans la plage de valeurs du moniteur ?

Contrôle

⑥ Pas de son.

□ L'équipement audio (ordinateur etc.) est en marche. □ Le câble audio est connecté correctement. □ Augmentez le volume. □ Le Muet est Éteint. □ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

Le son est trop fort ou trop faible.

□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

Informations de recyclage

Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur.

Veuillez visiter notre site Web : https://iiyama.com pour la réutilisation de moniteur.

ANNEXE

Design et spécifications techniques peuvent être sujets à modifications, sans préavis.

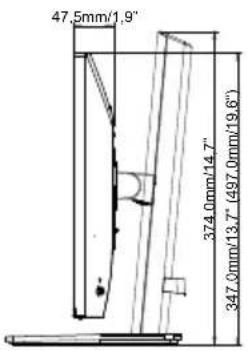

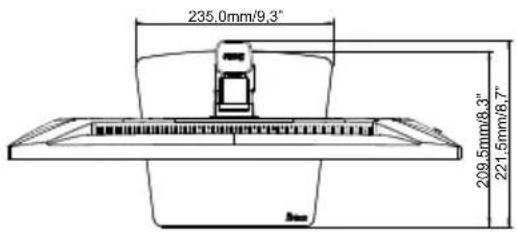

CARACTÉRISTIQUES TECHNIQUES : ProLite XB2491HS-B1 / ProLite XB2491H-B1

Catégorie de taille 24"
Panneau LCD	La technologie des panneaux	IPS (In-Plane-Switching)
	Taille Diagonale: 23,8" (60,5cm)
	Taille du point 0,275mm H × 0,275mm V
	Luminosité 350cd/m ^2 (Typique), 155cd/m ^2 (Par défaut / Économie d'énergie)
	Rapport de contraste	1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzHDMI(Adaptive Sync: Allumé):Horizontale: 30,0-140,0 kHz, Verticale: 48-120 HzDisplayPort(Adaptive Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzDisplayPort(Adaptive Sync: Allumé):Horizontale: 140,0-140,0 kHz, Verticale: 48-120 Hz
Résolution Native 1920 × 1080, 2,1Mégapixel
Résolution Maximum Supportée		HDMI: 1920 × 1080, 120HzDisplayPort: 1920 × 1080, 120Hz
Connecteur d'entrée HDMI × 1, DisplayPort × 1
Signal vidéo en entrée		HDMI, DisplayPort
Prise Casque *1		Prise mini 3,5mm (stéréo)
Haut-parleurs *2		2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale 527,0 mm L × 296,5mm H / 20,7" L × 11,7" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puissance absorbée		12W typiqueMode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		539,0 × 374,0 - 497,0 × 221,5mm / 21,2 × 14,7 - 19,6 × 8,7" (L×H×P)4,8kg / 10,6lbs
Débattement du réglage en hauteur		150mm
Angle		Inclinaison: Haut: 23 degrés, Bas: 5 degrésPivot: 360 degrésRotation: Dans le sens- des aiguilles d'une montre / antihoraire:90 degrés chaque
Conditions de fonctionnement		Utilisation: Température Humidité 5 à 35°C / 41 à 95°FStockage: Température Humidité 10 à 80% (sans condensation)-20 à 60°C / -4 à 140°F10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation		TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti. *² Non disponible pour le ProLite XB2491H-B1

Caractéristiques techniques : ProLite X2491HS-B1 / ProLite X2491H-B1

Catégorie de taille 24"
Panneau LCD	La technologie des panneaux	IPS (In-Plane-Switching)
	Taille Diagonale: 23,8" (60,5cm)
	Taille du point 0,275mm H × 0,275mm V
	Luminosité 350cd/m ^2 (Typique), 155cd/m ^2 (Par défaut / Économie d'énergie)
	Rapport de contraste	1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzHDMI(Adaptive Sync: Allumé):Horizontale: 30,0-140,0 kHz, Verticale: 48-120 HzDisplayPort(Adaptive Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzDisplayPort(Adaptive Sync: Allumé):Horizontale: 140,0-140,0 kHz, Verticale: 48-120 Hz
Résolution Native 1920 × 1080, 2,1Mégapixel
Résolution Maximum Supportée		HDMI: 1920 × 1080, 120HzDisplayPort: 1920 × 1080, 120Hz
Connecteur d'entrée HDMI × 1, DisplayPort × 1
Signal vidéo en entrée HDMI, DisplayPort
Prise Casque * ^1		Prise mini 3,5mm (stéréo)
Haut-parleurs * ^2		2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale 527,0 mm L × 296,5mm H / 20,7" L × 11,7" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puissance absorbée		12W typiqueMode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		539,0 × 387,0 × 175,0mm / 21,2 × 15,2 × 6,9" (L×H×P)3,2kg / 7,1lbs
Angle d'inclinaison Haut: 20 degrés, Bas: 3 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti. *² Non disponible pour le ProLite X2491H-B1

Caractéristiques techniques : ProLite XB2791HS-B1

Catégorie de taille 27"
Panneau LCD	La technologie des panneaux	IPS (In-Plane-Switching)
	Taille Diagonale: 27" (68,6cm)
	Taille du point 0,31 mm H × 0,311mm V
	Luminosité 350cd/m ^2 (Typique), 155cd/m ^2 (Par défaut / Économie d'énergie)
	Rapport de contraste	1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzHDMI(Adaptive Sync: Allumé):Horizontale: 30,0-140,0 kHz, Verticale: 48-120 HzDisplayPort(Adaptive Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzDisplayPort(Adaptive Sync: Allumé):Horizontale: 140,0-140,0 kHz, Verticale: 48-120 Hz
Résolution Native 1920 × 1080, 2,1Mégapixel
Résolution Maximum Supportée		HDMI: 1920 × 1080, 120HzDisplayPort: 1920 × 1080, 120Hz
Connecteur d'entrée HDMI × 1, DisplayPort × 1
Signal vidéo en entrée HDMI, DisplayPort
Prise Casque * Prise mini 3,5mm (stéréo)
Haut-parleurs 2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale		597,9mm L × 336,3mm H / 23,5" L × 13,2" H
Alimentation		100-240VAC, 50/60Hz, 1,7A
Puissance absorbée		14W typiqueMode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		611,5 × 404,0 - 547,5 × 224,5mm / 24,1 × 15,9 - 21,6 × 8,8" (L×H×P)5,4kg / 11,9lbs
Débattement du réglage en hauteur		150mm
Angle		Inclinaison: Haut: 23 degrés, Bas: 5 degrésPivot: 360 degrésRotation: Dans le sens- des aiguilles d'une montre / antihoraire:90 degrés chaque
Conditions de fonctionnement		Utilisation: Température Humidité 5 à 35°C / 41 à 95°FShipage: Humidité 10 à 80% (sans condensation)Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation		TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

* Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

Caractéristiques techniques : ProLite X2791HS-B1

Catégorie de taille 27"
Panneau LCD	La technologie des panneaux	IPS (In-Plane-Switching)
	Taille Diagonale: 27" (68,6cm)
	Taille du point 0,31 mm H × 0,311mm V
	Luminosité 350cd/m ^2 (Typique), 155cd/m ^2 (Par défaut / Économie d'énergie)
	Rapport de contraste	1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzHDMI(Adaptive Sync: Allumé):Horizontale: 30,0-140,0 kHz, Verticale: 48-120 HzDisplayPort(Adaptive Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzDisplayPort(Adaptive Sync: Allumé):Horizontale: 140,0-140,0 kHz, Verticale: 48-120 Hz
Résolution Native		1920 × 1080, 2,1Mégapixel
Résolution Maximum Supportée		HDMI: 1920 × 1080, 120HzDisplayPort: 1920 × 1080, 120Hz
Connecteur d'entrée HDMI × 1, DisplayPort × 1
Signal vidéo en entrée HDMI, DisplayPort
Prise Casque * Prise mini 3,5mm (stéréo)
Haut-parleurs 2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale		597,9mm L × 336,3mm H / 23,5" L × 13,2" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puissance absorbée		14W typiqueMode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		611,5 × 427,5 × 190,0mm / 24,1 × 16,8 × 7,5" (L×H×P)3,8kg / 8,4lbs
Angle d'inclinaison Haut: 20 degrés, Bas: 3 degrés
Conditions de fonctionnement		Utilisation : Température Humidité 5 à 35°C / 41 à 95°F 10 à 80% (sans condensation)Stockage : Température Humidité -20 à 60°C / -4 à 140°F 10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

* Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

Caractéristiques techniques : ProLite XB2791QS-B1

Catégorie de taille 27"
Panneau LCD	La technologie des panneaux	IPS (In-Plane-Switching)
	Taille Diagonale: 27" (68,5cm)
	Taille du point 0,233mm H × 0,233mm V
	Luminosité 350cd/m ^2 (Typique), 155cd/m ^2 (Par défaut / Économie d'énergie)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive Sync: Eteint):Horizontale: 30,0-112,0 kHz, Verticale: 55-75 HzHDMI(Adaptive Sync: Allumé):Horizontale: 30,0-112,0 kHz, Verticale: 48-75 HzDisplayPort(Adaptive Sync: Eteint):Horizontale: 30,0-112,0 kHz, Verticale: 55-75 HzDisplayPort(Adaptive Sync: Allumé):Horizontale: 30,0-112,0 kHz, Verticale: 48-75 Hz
Résolution Native 2560 × 1440, 3,7Mégapixel
Résolution Maximum Supportée		HDMI: 2560 × 1440, 75HzDisplayPort: 2560 × 1440, 75Hz
Connecteur d'entrée HDMI × 1, DisplayPort × 1
Signal vidéo en entrée HDMI, DisplayPort
Prise Casque * Prise mini 3,5mm (stéréo)
Haut-parleurs 2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale		596,7mm L × 335,7mm H / 23,5" L × 13,2" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puissance absorbée		17W typiqueMode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		613,0 × 404,0 - 548,0 × 224,5mm / 24,1 × 15,9 - 21,6 × 8,8" (L×H×P)5,4kg / 11,9lbs
Débattement du réglage en hauteur		150mm
Angle		Inclinaison: Haut: 23 degrés, Bas: 5 degrésPivot: 360 degrésRotation: Dans le sens- des aiguilles d'une montre / antihoraire:90 degrés chaque
Conditions de fonctionnement		Utilisation: Température Humidité 5 à 35°C / 41 à 95°FShipage: Température Humidité 10 à 80% (sans condensation)-20 à 60°C / -4 à 140°F10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation		TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

* Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

Caractéristiques techniques : ProLite X2791QS-B1

Catégorie de taille 27"
Panneau LCD	La technologie des panneaux	IPS (In-Plane-Switching)
	Taille Diagonale: 27" (68,5cm)
	Taille du point 0,233mm H × 0,233mm V
	Luminosité 350cd/m ^2 (Typique), 155cd/m ^2 (Par défaut / Économie d'énergie)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive Sync: Eteint):Horizontale: 30,0-112,0 kHz, Verticale: 55-75 HzHDMI(Adaptive Sync: Allumé):Horizontale: 30,0-112,0 kHz, Verticale: 48-75 HzDisplayPort(Adaptive Sync: Eteint):Horizontale: 30,0-112,0 kHz, Verticale: 55-75 HzDisplayPort(Adaptive Sync: Allumé):Horizontale: 30,0-112,0 kHz, Verticale: 48-75 Hz
Résolution Native 2560 × 1440, 3,7Mégapixel
Résolution Maximum Supportée		HDMI: 2560 × 1440, 75HzDisplayPort: 2560 × 1440, 75Hz
Connecteur d'entrée HDMI × 1, DisplayPort × 1
Signal vidéo en entrée HDMI, DisplayPort
Prise Casque * Prise mini 3,5mm (stéréo)
Haut-parleurs 2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale		596,7mm L × 335,7mm H / 23,5" L × 13,2" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puissance absorbée		17W typiqueMode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		613,0 × 428,5 × 190,0mm / 24,1 × 16,9 × 7,5" (L×H×P)3,8kg / 8,4lbs
Angle d'inclinaison Haut: 20 degrés, Bas: 3 degrés
Conditions de fonctionnement		Utilisation : Température Humidité 5 à 35°C / 41 à 95°FStockage : Température Humidité 10 à 80% (sans condensation)-20 à 60°C / -4 à 140°F10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

* Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

FRANÇAIS DIMENSIONS : ProLite XB2491HS / ProLite XB2491H

539.0mm/21.2" 315.0mm/12.4"

47.5mm/1.9" 374.0mm/14.7" (497.0mm/19.6") 347.0mm/13.7"

( ) : Plage d'ajustement maximum

( ) : Plage d'ajustement maximum

( ) : Plage d'ajustement maximum

* Disponible pour ProLite XB2791QS, X2791QS uniquement.
