MODE D'EMPLOI CELV1145B CONTINENTAL EDISON
Veuillez lire attentivement les instructions suivantes avant d'utiliser cet appareil. Veuillez conserver ces instructions pour toute future référence.
Avertissements
- Cet appareil est destiné à être utilisé dans des applications domestiques. • L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usagés.
- Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:
- les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels ;
- les fermes ;
- l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ;
- les environnements de type chambres d'hôtes.
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent
pas être effectués par des enfants sans surveillance.
- MISE EN GARDE : Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.
- La porte ne doit pas être laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
- En ce qui concerne les informations relatives à l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, merci de se référer au paragraphe suivant dans le manuel.
- Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.
- L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.
- Pour l'installation et connexion de l'appareil, se référer aux chapitres : « INSTALLATION » et « RACCORDEMENT ».
- Pour l'entretien, se référer au chapitre : « NETTOYAGE ET ENTRETIEN »
- Le nombre maximal de couverts à laver : 11.
- La pression minimale de l'eau à l'entrée est de 0,04 MPa (soit 0.4 bars).
- La pression maximale de l'eau à l'entrée est de 1 MPa (soit 10 bars).
- Pour la « façon de charger le lave-vaisselle », se référer au chapitre « CHARGEMENT DU LAVE-VAISSELLE ».
Déballage de l'appareil et mise au rebut des éléments d'emballage
Retirez tous les éléments d'emballage autour de l'appareil, ainsi que les éléments de protection situés à l'intérieur de l'appareil.
■ Le carton d'emballage et les feuilles de papier sont recyclables. Ils doivent être jetés dans les bacs de collecte. ■ Les autres éléments d'emballage (adhésif, attaches...) doivent être jetés avec les déchets ménagers. ■ Pour en savoir plus : www.quefairedemesdechets.fr
Tous les éléments d'emballage doivent être jetés séparément dans les poubelles de tri afin de faciliter et de participer à leur recyclage.

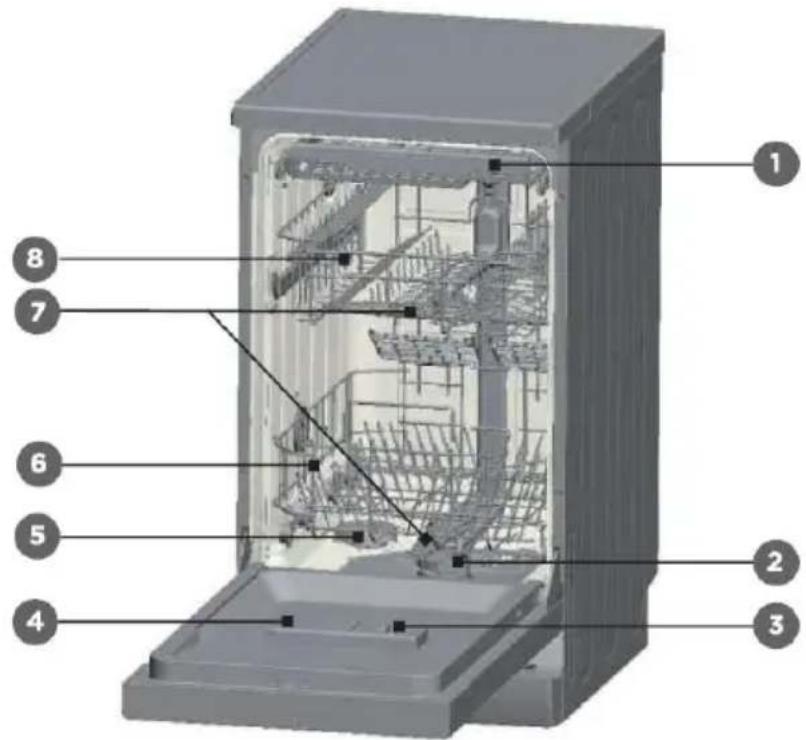

Caractéristiques du lave-vaisselle
- Plateau à couvert

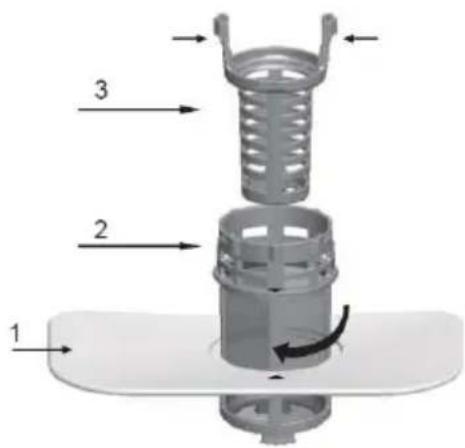

- Filtres
- Réservoir du produit de rinçage
- Bac à lessive
- Adoucisseur d'eau
- Panier inférieur
- Bras de pulvérisation
- Panier supérieur
Accessoires
- Support coudé pour tuyau de vidange
- Tuyau d'arrivée d'eau
- Entonnoir

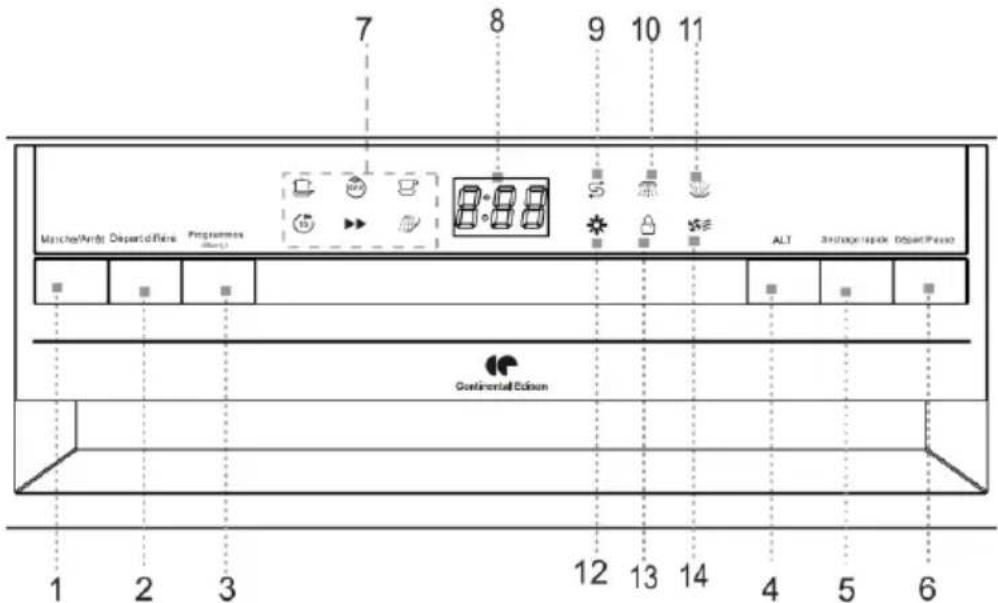

Présentation :
- Touche d'alimentation : permet d'allumer/d'éteindre le produit.
- Touche Départ différé : le Départ différé vous permettra de retarder l'heure de démarrage de n'importe quel cycle jusqu'à 24 heures.
- Touche Programmes / Sécurité enfant : appuyez sur cette touche pour faire défiler les cycles de lavage. Le voyant du programme correspondant s'allumera pour indiquer le cycle de lavage sélectionné.
La fonction « sécurité enfant » devient active lorsque vous appuyez sur la touche pendant 3 secondes. Aucune touche ne pourra être utilisée. Appuyez à nouveau 3 secondes pour annuler le verrouillage.
- Touche ALT : En appuyant sur cette touche, vous pouvez sélectionner ou annuler la fonction de lavage supérieur ou inférieur et faire clignoter le voyant correspondant.
- Touche Séchage rapide : Appuyez sur cette touche pour sélectionner ou annuler la fonction de séchage rapide, et le voyant correspondant clignote.
- Touche Départ/Pause : Appuyez sur cette touche pour démarrer ou mettre en pause le lave-vaisselle.
- Voyant de programme : lorsque vous sélectionnez un programme de lavage, le voyant correspondant s'affiche.
- Affichage numérique : il affiche la durée de fonctionnement restante, les codes de dysfonctionnement et le temps de retard.
- Voyant du remplissage en sel : le voyant s'allume lorsqu'il faut remettre du sel dans le compartiment prévu à cet effet.
- Voyant de lavage du panier supérieur : il s'allume quand l'option est sélectionnée.
- Voyant de lavage du panier inférieur : il s'allume quand l'option est sélectionnée.
- Voyant de remplissage de liquide de rinçage : le voyant s'allume lorsqu'il faut remplir à nouveau le distributeur en liquide de rinçage.
- Voyant de sécurité enfant : la « sécurité enfant » devient active lorsque vous appuyez sur les touches de sécurité enfant pendant 3 secondes, et le voyant de la « sécurité enfant » s'allume après avoir clignoté 6 fois.
- Voyant Turbo Dry : Ce témoin s'allume lorsque la fonction supplémentaire de séchage turbo est sélectionnée.
Avant d'installer votre lave-vaisselle
Avant de brancher le lave-vaisselle à l'alimentation, vérifiez que la tension indiquée sur la plaque signalétique de votre lave-vaisselle correspond à la tension de votre domicile.
Cet appareil doit être relié à la terre. Le fabricant n'est pas responsable des dommages se produisant à cause de l'utilisation de la machine sans mise à la terre.
AVERTISSEMENT : Coupez l'alimentation électrique avant de procéder à l'installation du lave-vaisselle.
Instructions d'installation
Ce lave-vaisselle peut être installé n'importe où dans votre cuisine à partir du moment où vous disposez d'assez d'espace pour le brancher et le relier aux canalisations d'arrivée et de sortie d'eau.
Pour des raisons de sécurité, n'utilisez pas de rallonge avec cet appareil.
Branchement à l'arrivée d'eau
Tuyau d'arrivée d'eau (alimentation en eau froide)
Le tuyau d'arrivée d'eau de la machine se termine par un connecteur femelle de 3/4". La canalisation doit donc comporter un connecteur mâle similaire ainsi qu'un robinet d'arrêt à proximité.
Vissez le connecteur droit du tuyau d'arrivée au robinet et serrez fermement; les rondelles doivent impérativement être bien en place à chaque extrémité du tuyau.
Pression d'eau
Pour que l'appareil fonctionne parfaitement, la pression
d'arrivée d'eau doit être comprise entre 0,04 MPa et 1 MPa. L'arrivée d'eau se contrôle au moyen d'un « interrupteur de pression » ; ainsi, si la pression des canalisations n'est pas assez forte, le lave-vaisselle mettra plus de temps à se remplir et pourra ne pas fonctionner.
AVERTISSEMENT : Refermez le robinet après usage.

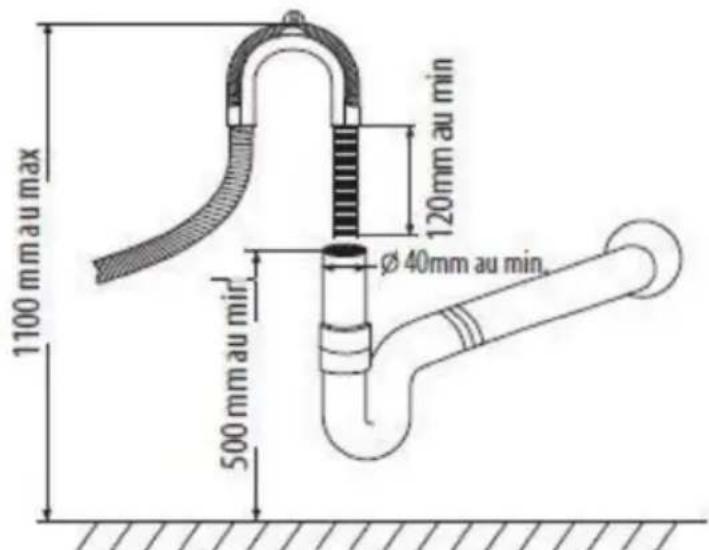

Branchement à l'évacuation d'eau
Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne d'évacuation.
Fixez le tuyau de vidange au mur en utilisant le raccord de siphon fourni. L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur doit être comprise entre 500 mm et 1100 mm au-dessus de la base du lave-vaisselle.
Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de permettre une entrée d'air autour de l'extrémité du tuyau d'évacuation.
Si des fuites sont détectées, coupez immédiatement l'alimentation en eau et vérifiez tous les raccords de tuyaux. Resserrez les raccords si nécessaire.
Si, pour une raison quelconque, vous n'êtes pas en mesure d'arrêter la fuite vous-même, veuillez consulter un plombier qualifié.
Mise à niveau
Placez le lave-vaisselle sur une surface plane et stable.
Il est très important que le lave-vaisselle soit parfaitement de niveau pour lui permettre de fonctionner correctement. Le cas échéant, ajustez les pieds situés à l'avant de l'appareil.
Fonctionnement
Ce lave-vaisselle nettoie la vaisselle en aspergeant un mélange d'eau propre et de détergent (sous pression) sur la surface sale des ustensiles. L'eau est projetée par les bras d'aspersion en rotation, passe par un filtre qui enlève les restes de nourriture et les particules sales, puis retourne dans les bras d'aspersion.
L'eau sale est pompée et remplacée par de l'eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé).
Remarque :
Une eau trop dure affecte le fonctionnement du lave-vaisselle. L'eau dure provoque également des dépôts d'hydroxyde de calcium (pellicule blanche) et/ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le puisard sous la grille amovible du filtre.
Pour minimiser les conséquences de ce problème, il est recommandé de faire fonctionner le lave-vaisselle à vide avec 1 verre de vinaigre blanc une fois par semaine.
Recommandations et mises en garde générales
Avant d'utiliser le lave-vaisselle pour la première fois, il est conseillé de lire les instructions ci-dessous pour savoir quels types d'articles mettre au lave-vaisselle, et comment.
Avant d'insérer la vaisselle dans l'appareil, vous devez:
Enlever le gros des résidus alimentaires (ex: os) qui risqueraient de boucher le filtre ou d'abîmer la pompe de lavage.
- Faire tremper les résidus brûlés au fond des poêles et des casseroles avant de les mettre au lave-vaisselle.
Il n'est en revanche pas nécessaire de rincer la vaisselle sous le robinet avant de la mettre dans la machine.
Avertissements:
- Faites en sorte que toute la vaisselle tienne bien en place et ne risque pas de se renverser ou de gêner la rotation des bras d'aspersion au cours du cycle.
- Les récipients (tasses, bols, saladiers, verres, casseroles) doivent impérativement être placés avec l'ouverture vers le bas et toutes les éventuelles cavités en biais, faute de quoi l'eau risque de rester piégée à l'intérieur.
- N'empilez pas les articles à laver les uns sur les autres.
- Évitez de placer les verres trop près les uns des autres : ils risqueraient de se heurter et de se casser.
- Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à nettoyer dans le panier du bas.
- Vérifiez que tous les articles à laver peuvent être lavés au lave-vaisselle.
Articles ne pouvant pas aller au lave-vaisselle :
- Plats et couverts en bois
- Objets d'artisanat
- Plats en plastique (sauf indication contraire)
- Plats (et autres objets) en cuivre, en étain, en zinc ou en laiton
- Plats en aluminium
- Argenterie
- Verre et cristal
- Articles portant des décorations (sauf indication contraire)
Avant d'utiliser pour la première fois
Avant d'utiliser votre lave-vaisselle pour la première fois :
A. Ajustez l'adoucisseur d'eau B. Versez 500 ml d'eau à l'intérieur du récipient de sel, puis remplissez avec du sel de lave-vaisselle C. Remplissez le distributeur de liquide de rinçage D. Fonction du détergent

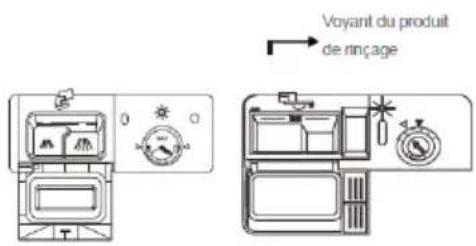

Réglage du distributeur de liquide de rinçage
Le distributeur de liquide de rinçage comporte quatre ou six réglages. Commencez toujours avec le distributeur réglé sur
« 4 ». Si les taches et un mauvais séchage sont problématiques, augmentez la quantité de liquide de rinçage distribuée en retirant le couvercle du distributeur et en tournant le cadran pour le mettre sur « 5 ». Si la vaisselle ne sèche toujours pas correctement ou est tachée, réglez le cadran sur le chiffre supérieur suivant jusqu'à ce que la vaisselle soit sans taches. La dose est réglée en usine sur la position 5.
Adjust lever
Tournez le bouton (Rinçage
REMARQUE : Augmentez la dose s'il y a des gouttes d'eau ou des taches de calcaire sur la vaisselle après le lavage.
Réduisez-la s’il y a des stries blanchâtres collantes sur la vaisselle ou un film bleuâtre sur la verrerie ou les lames de couteau.
Chargement des paniers du lave-vaisselle
Pour garantir une performance optimale du lave-vaisselle, respectez les directives de chargement suivantes. Les caractéristiques et l'apparence des paniers et des porte-couverts peuvent varier selon votre modèle.
Précautions à prendre avant ou après le chargement des paniers de lave-vaisselle : Grattez les grandes quantités de résidus d'aliments. Il n'est pas nécessaire de rincer la vaisselle à l'eau courante. Placez les articles dans le lave-vaisselle de la manière suivante :
- Les articles tels que les tasses, les verres, les casseroles/poêles, etc. sont placés à l'envers.

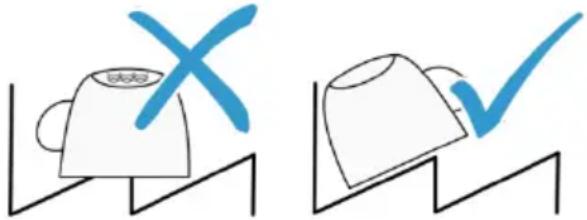

- Les articles incurvés, ou ceux avec des évidements, doivent être inclinés afin que l'eau puisse s'écouler.
- Ils sont bien empilés et ne peuvent pas basculer.
- Ils n'empêchent pas les bras de pulvérisation de tourner pendant le lavage. Vous ne devez pas laver les articles de très petite taille dans le lave-
vaisselle, car ils pourraient facilement sortir du panier.
Retrait de la vaisselle
Pour éviter que l'eau ne s'égoutte du panier supérieur dans le panier inférieur, nous vous recommandons de vider d'abord le panier inférieur, suivi du panier supérieur.
Chargement du panier supérieur
Le panier supérieur est conçu pour contenir des articles plus délicats et plus légers tels que des verres, des tasses à café et à thé, des soucoupes, ainsi que des plats, des petits bols et des casseroles peu profondes (à condition qu'elles ne soient pas trop sales). Positionnez la vaisselle et les ustensiles de cuisine de manière à ce qu'ils ne soient pas déplacés par la pulvérisation d'eau.
Panier supérieur
| Panier supérieur |
| Type | Élément |
| A | Tasse |
| B | Verre |
| C | Soucoupe |
| D | Mug |
| E | Bol à dessert |
| L | Bol en verre |

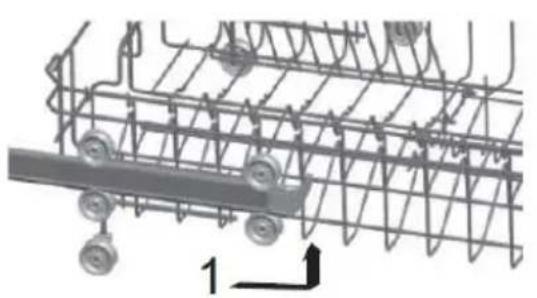

Réglage de la hauteur du panier supérieur
Le mécanisme de réglage de la hauteur de panier sur le panier supérieur de votre machine est conçu pour vous permettre de régler sa hauteur vers le haut ou vers le bas, sans le retirer de votre machine lorsqu'il est plein, et de créer de grands espaces dans la partie supérieure ou inférieure de votre machine au besoin. Le
Le panier de votre machine est réglé en position basse dans les paramètres d'usine. Les articles longs, les couverts de service, les couverts à salade ou les couteaux doivent être placés sur l'étagère de manière à ne pas entraver la rotation des bras d'aspersion. L'étagère peut être repliée ou retirée lorsqu'elle n'est pas utilisée.
Chargement du panier inférieur
Nous vous recommandons de placer les grands articles les plus difficiles à nettoyer dans le panier inférieur : les casseroles, les poêles, les couvercles, les plats de service et les bols, comme le montre la figure ci-dessous.
Il est préférable de placer les plats de service et les couvercles sur le côté des paniers afin d'éviter de bloquer la rotation du bras de pulvérisation supérieur.
Les pots, les bols de service, etc. doivent toujours être placés à l'envers.
Les pots profonds doivent être inclinés pour permettre à l'eau de s'écouler.
Le panier inférieur dispose de rangées de dents rabattables permettant de charger des marmites et des casseroles plus grandes ou plus nombreuses.
| Panier inférieur |
| Type | Article |
| C | Soucoupe |
| E | Bol à dessert |
| H | Assiette creuse |
| I | Assiette plate |
| J | Assiette à dessert |
| K | Assiette ovale |
| F | Petite marmite |
| G | Marmite pour cuisson |
| M | Assiette à dessert enmélamine |
| N | Bol en mélamine |

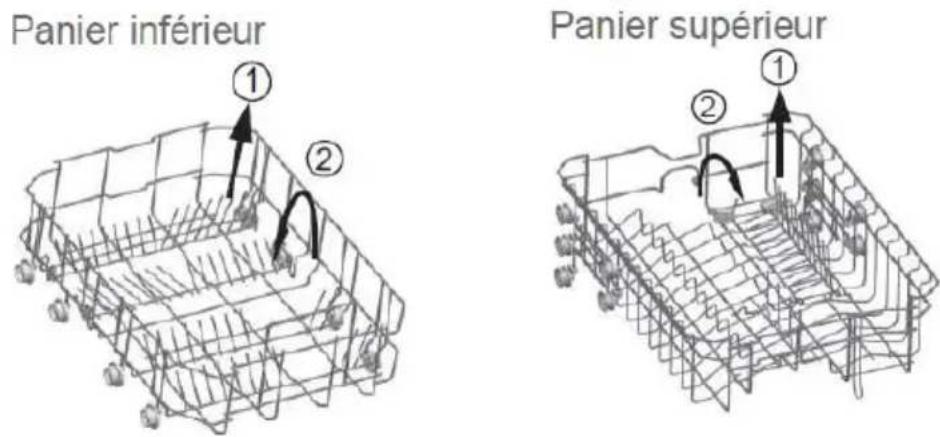

Supports pliants du panier supérieur/inférieur
Les supports pliants composés de trois/deux parties dans le panier supérieur/inférieur de votre machine sont conçus pour vous permettre de placer de gros articles plus facilement comme des pots, des casseroles, etc. Si nécessaire, chaque pièce peut être pliée séparément, ou toutes ensemble pour obtenir plus d'espace. Vous pouvez utiliser les supports pliants en les relevant, ou en les pliant.

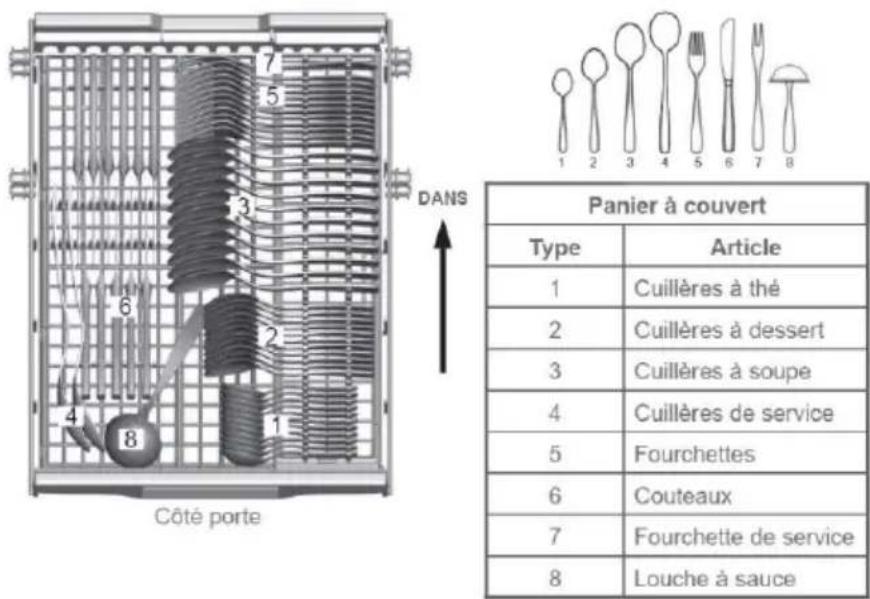

Disposez les couverts dans le plateau tel qu'indiqué ci-dessous. Le couvert devrait être disposé de manière à ce que l'eau puisse s'écouler librement. Le plateau à couverts est composé de deux parties, chacune d'entre elles pouvant être réglée. Pour augmenter l'espace disponible pour les ustensiles de plus grande taille dans le panier supérieur, soulevez une partie ou les deux.
Pour le lavage au lave-vaisselle des couverts/plats suivants
Ne sont pas compatibles :
- Couverts à anse en bois, en porcelaine ou en nacre
- Articles en plastique qui ne résistent pas à la chaleur
- Couverts anciens avec des pièces collées qui ne résistent pas à la température
- Couverts ou plats avec colle
- Éléments en étain ou en cuivre
- Verre de cristal de plomb
- Articles en acier pouvant rouiller
- Plateaux en bois
- Articles en fibres synthétiques
Mise en GARDE!
Ne laissez aucun article dépasser par le bas.
Certains types de verres peuvent se ternir au bout d'un certain nombre de lavages.
Les éléments en argent et en aluminium ont tendance à se décolorer au lavage.
Les motifs vitrés peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle.
REMARQUE : Ne pas mettre dans les articles sales de la cendre de cigarette, de la cire de bougie, de la laque ou de la peinture. Si vous achetez de nouveaux plats, assurez-vous qu'ils peuvent passer au lave-vaisselle.
REMARQUE : Veuillez éviter de surcharger votre lave-vaisselle. Il n'y a de la place que pour 11 plats standards. N'utilisez pas de vaisselle qui ne peut pas passer au lave-vaisselle. Cela est important pour de bons résultats et pour une consommation d'énergie raisonnable.
Chargement des couverts et des plats
Avant de charger la vaisselle, vous devez:
retirer les restes volumineux
Faire ramollir les résidus d'aliments brûlés dans vos poêles et casseroles.
Lors du chargement de la vaisselle et des couverts, notez ce qui suit :
La vaisselle et les couverts ne doivent pas gêner la rotation des bras de pulvérisation.
Chargez les articles creux tels que les tasses, les verres, les casseroles, etc. avec l'ouverture vers le bas de sorte que l'eau ne puisse pas s'accumuler dans le récipient ou une base profonde.
Les plats et les couverts ne doivent pas être posés l'un dans l'autre ou couchés les uns sur les autres.
- Pour éviter d'endommager les verres, ils ne doivent pas se toucher
- Chargez les gros articles les plus difficiles à nettoyer dans le panier inférieur
- Le panier supérieur est conçu pour contenir des articles plus délicats et plus légers tels que des verres, des tasses à café et à thé.
Attention!
Les couteaux à longue lame rangés en position verticale constituent un danger potentiel! Les couverts longs et/ou tranchants tels que les couteaux à découper doivent être positionnés horizontalement dans le panier supérieur.
Causes possibles :
■ Type de verre ou procédé de fabrication. Composition chimique du détergent.
■ Température de l'eau et durée du programme de lave-vaisselle.
Solutions proposées :
Utilisez de la vaisselle en verre ou en porcelaine marquée au lave-vaisselle par le fabricant.
Utilisez un détergent doux qui est décrit comme préservant la vaisselle. Si nécessaire, demandez de plus amples renseignements aux fabricants de détergents.
Sélectionnez un programme à basse température.
Pour éviter tout dommage, sortez les verres et les couverts du lave-vaisselle dès que possible après la fin du programme.
Une fois le cycle de lavage terminé, la sonnerie du lave-vaisselle sonnera 6 fois, puis s'arrêtera. Éteignez l'appareil à l'aide de la touche MARCHE/ARRÊT, coupez l'alimentation en eau et ouvrez la porte du lave-vaisselle. Attendez quelques minutes avant de décharger le lave-vaisselle pour éviter de manipuler la vaisselle et les ustensiles alors qu'ils sont encore chauds et plus susceptibles de se casser. Ils sécheront également mieux.
Réglez l'adoucisseur d'eau
L'adoucisseur d'eau est conçu pour éliminer le calcaire de l'eau, ce qui aurait un effet préjudiciable ou néfaste sur le fonctionnement de l'appareil. L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région. Votre fournisseur local d'eau peut vous informer sur la dureté d'eau de votre région.
Paramètre
La régénération de votre adoucisseur peut être réglée de H0 à H7. La présence de sel n'est pas nécessaire quand la valeur est réglée sur H0.
- Renseignez-vous sur la valeur de dureté de votre eau
- À l'aide du tableau ci-dessous, réglée votre valeur, celle-ci doit être comprise dans une des tranches de dureté d'eau du tableau (valeur en °TH).
- Pour le réglage, fermez la porte.
- Appuyer sur l'interrupteur " Marché/Arrêt "
- Maintenez enfoncé le bouton " Départ différé " et le bouton "Programme" pendant 5 secondes. Le buzzer sonne une fois et H4 clignote sur l'affichage numérique (le réglage d'usine est H4)
Pour modifier le réglage :
- Appuyez sur le bouton " Départ différé ". Chaque fois que vous appuyez sur le bouton, la valeur réglée augmente d'un niveau; lorsque la valeur de H7 est atteinte, l'affichage revient à H0 (arrêt).
- Appuyez sur le bouton « Programme ». Le réglage choisi est maintenant enregistré.
Tableau de dureté de l'eau
| Dureté de l'eau | Mmol/l | Définir la valeur sur la machine | La régénération se produit toutes les x séquences de programme |
| ^c Clark | Gamme |
| 0-8 | doux | 0-1.1 | H0 | off |
| 9-10 | doux | 1.2-1.4 | H1 | 13 |
| 11-12 | moyen | 1.5-1.8 | H2 | 9 |
| 13-15 | moyen | 1.9-2.1 | H3 | 7 |
| 16-20 | moyen | 2.2-2.9 | H4 | 5 |
| 21-26 | difficile | 3.0-3.7 | H5 | 4 |
| 27-38 | difficile | 3.8-5.4 | H6 | 2 |
| 39-62 | difficile | 5.5-8.9 | H7 | I |
Remplissage du réservoir de sel
Le réservoir de sel est situé sous le panier inférieur et doit être rempli comme expliqué dans cette section.
N'utilisez que du sel spécialement prévu pour les lave-vaisselles !
Veuillez suivre les étapes suivantes pour ajouter du sel pour lave-vaisselle :
- Retirez le panier inférieur et dévissez le bouchon du réservoir (illustration 1).
- Si vous remplissez le conteneur pour la première fois, remplissez les 2/3 de son volume avec de l'eau (environ 500ml) (voir illustration 2).
- Placez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,2kg de sel. Il est normal qu'une petite quantité d'eau s'écoule du bac à sel.
- Revissez soigneusement le bouchon.
- En général, le témoin lumineux s'éteindra au bout de 2 à 6 jours après le remplissage du bac à sel.
REMARQUE : Ne rajoutez du sel dans le réservoir que si l'indicateur lumineux de remplissage du sel s'allume. Il se peut que cet indicateur reste allumé un certain temps alors que le compartiment de sel a été rempli, cela dépend de la vitesse à laquelle le sel se dissout.
Si le sel n'est pas ajouté, le nettoyage de la vaisselle sera médiocre et le calcaire se formera.
Utilisation du liquide de rinçage et du distributeur de détergent
Le liquide de rinçage aide la vaisselle à sécher plus vite et permet d’éviter la formation de tartre et de taches. Il se déverse automatiquement dans l’eau lors du cycle de rinçage final.
Les distributeurs de détergent et de liquide de rinçage sont situés du côté intérieur de la porte : le distributeur de détergent à gauche et le distributeur de liquide de rinçage à droite.
Remplissage du liquide de rinçage
- Tournez le bouchon du réservoir dans le sens inverse des aiguilles d'une montre pour l'ouvrir.
- Versez le liquide de rinçage jusqu'à ce que le réservoir soit plein.
- L'indicateur visuel de niveau à côté du bouchon doit être entièrement sombre.
- Replacez le bouton en le tournant dans le sens des aiguilles d'une montre.
REMARQUE : Lorsque l'indicateur visuel devient clair, ou lorsque l'indicateur du niveau de liquide s'allume, le réservoir a besoin d'être rempli de nouveau.
Réglage du réservoir du liquide de rinçage
Le réglage par défaut est de 5 pour ce lave-vaisselle. Il existe au total 6 réglages disponibles.
La quantité de liquide de rinçage distribuée est proportionnelle à la position du sélecteur.

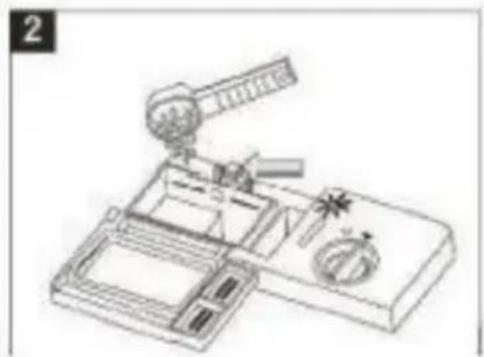

Remplissage du détergent
- Pour ouvrir le couvercle du compartiment à détergent, appuyez doucement sur le bouton d'ouverture.
- Versez le détergent, puis refermez soigneusement le couvercle.
A détergent pour le cycle de lavage principal
B détergent pour le prélavage
REMARQUE : N'utilisez que du détergent conçu spécifiquement pour lave-vaisselle. Pour un meilleur résultat, il est important d'utiliser un détergent de bonne qualité.
Économiser l'énergie
- Si vous respectez ces consignes, votre appareil consommera moins de courant et d'eau. Utilisez le programme Eco 45°.
- Si vous n'avez que peu de vaisselle à laver, utilisez la fonction additionnelle demi-charge.
Découvrez les détergents qui conviennent à votre appareil.
Détérgeants appropriés
Utilisez uniquement des détergents qui conviennent à votre lave-vaisselle. Les détergents et les détergents mixtes conviennent tous deux. Pour obtenir des résultats de lavage et de séchage optimaux, utilisez un détergent simple conjointement avec un sel spécial et du liquide de rinçage.
Les détergents modernes sont performants ; généralement formulés à faible niveau alcalin, ils contiennent des enzymes. Les enzymes dégradent l'amidon et décollent l'albumen et les protéines. Pour enlever les tâches colorées (p. ex. de thé, de ketchup), ces détergents intègrent des produits blanchissants à base d'oxygène.
Remarque :
Veuillez respecter les consignes du fabricant de votre détergent.
| Détergent | Description |
| Pastilles | Les pastilles conviennent à toutes les tâches de lavage et ne doivent pas être dosés. Lorsque utilisées avec des programmes de moins longue durée, les pastilles peuvent échouer à se dissoudre complètement, laissant des résidus de détergent à la fin du cycle. Cela risque de compromettre le résultat du nettoyage. |
| Détergent en poudre | Les détergents en poudre sont recommandés pour les programmes de moins longue durée. Le dosage peut être ajusté selon le degré de souillure. |
| Détergent liquide | Les détergents liquides sont recommandés pour les programmes de plus courte durée sans prélavage. |
Les détergents liquides peuvent déborder du compartiment à détergent bien que ce dernier soit correctement fermé. Cela n'est pas un défaut et ne devrait pas être grave si vous respectez les consignes suivantes :
Détergents mixtes
Outre les détergents seuls conventionnels, toute une série de produits à fonctions supplémentaires sont proposés sur le marché. Ces produits contiennent, outre le détergent, un produit de rinçage et des succédanés de sel (3 en 1) ainsi que, selon la combinaison (4 en 1, 5 en 1, etc.), des composants supplémentaires destinés p. ex. à protéger le verre ou à redonner du lustre aux ustensiles en acier. En règle générale, les détergents mixtes fonctionnent uniquement avec de l'eau d'une dureté maximale de 37 °fH. Au-delà d'une dureté de l'eau de 37 °fH, vous devez ajouter du sel spécial et du liquide de rinçage. Pour obtenir des résultats de lavage et de séchage, nous recommandons l'utilisation de sel spécial et liquide de rinçage à partir d'une dureté de l'eau de 25 °fH. Si vous utilisez des détergents mixtes, le programme de lavage s'ajuste automatiquement afin que vous obteniez toujours le meilleur résultat possible de lavage et de séchage.
Utilisation de détergents inappropriés
N'utilisez pas de détergents risquant d'endommager votre appareil ou de nuire à votre santé.
| Détergent | Description |
| Détergent de vaisselle à la main | Les détergents de vaisselle à la main peuvent entraîner une formation accrue de mousse et endommager l’appareil. |
| Détergents contenant du chlore | Les résidus de chlore sur la vaisselle peuvent nuire à la santé. |
Programmes de lavage
| Programme | Sélection du cycle | Description du cycle | Détergent(Pré / Princip | Durée de fonctionnement(min) | Energie(kWh) | Eau(L) |
 Intensif | Pour les charges les plus sales, telles que les casseroles, les poêles, les casseroles et lesplats sur lesquels des aliments séchés sont posés depuis un certain temps. | PrélavageLavage principal (60°C)Rinçage 1Rinçage 2Rinçage à l’e a u c h au d e Séchage | 3/16 g(ou 3 en 1) | 185 | 1.360 | 14,0 |
 (*EN60436)(Programme standard) | Pour les charges normalement sales, telles que les casseroles, les assiettes, les verres et les casseroles légèrement sales. cycle quotidien standard. | PrélavageLavage principal (44°C)Rinçage à l’eau chaude Séchage | 3/16 g(ou 3 en 1) | 249 | 0.719 | 10 |
 Quotidien | Cycle de lavage léger à utiliser pour les articles plus délicats qui sont sensibles aux températures élevées (exécuter le cycle immédiatement aprèsutilisation) | PrélavageLavage principal (45°C)RinçageRinçage à l’ e a u chaude Séchage | 3/15 g(ou 3 en 1) | 143 | 0.730 | 11,5 |
 60 min | Pour assiettes et casseroles légèrement et normalement sales au quotidien. | Rinçage à chaud 1Rinçage à chaud 2Rinçage à chaud (50°C) Séchage | 3/15 g(ou 3 en 1) | 60 | 0.850 | 8.7 |
 Rapide | Un lavage plus court pour les charges légèrement sales qui ne nécessitent pas deséchage. | Lavage principal (45 °C)Rinçage à l’eau chaude | 15 g(ou 3 en 1) | 40 | 0.650 | 5.9 |
 Prélavage | Pour rincer la vaisselle que vous prévoyez de laver plus tard dans la journée | Prélavage | / | 12 | 0.010 | 3.3 |
1 Le programme ECO est adapté pour nettoyer la vaisselle normalement sale, c'est le programme le plus efficace en termes de consommation d'énergie et d'eau. 2 Le pré-rinçage manuel des articles de vaisselle entraîne une augmentation de la consommation d'eau et d'énergie et n'est pas recommandé. 3 Laver la vaisselle dans un lave-vaisselle domestique consomme généralement moins d'énergie et d'eau que laver la vaisselle à la main lorsque le lave-vaisselle domestique est utilisé conformément à ce manuel d'instructions.
Les informations pour l'essai de comparabilité conformément à la norme EN 60436 sont les suivantes :
- Capacité : 11 réglages
- Position du panier supérieur : Position basse
- Réglage du produit de rinçage : 6 (ou 4 pour un distributeur à quatre réglages)
Mise sous tension de l'appareil
Démarrage d'un cycle de lavage
- Faites sortir le panier inférieur ou supérieur, chargez les plats. Il est recommandé de charger d'abord le panier inférieur, puis le panier supérieur (voir la section intitulée « Chargement du lave-vaisselle »). Versez le détergent (voir la section intitulée « Sel, détergent et liquide de rinçage »).
- Branchez la fiche à la prise. L'alimentation est 220-240 V CA 50 Hz, la spécification de la prise est 12 A 250 VCA 50 Hz. Assurez-vous que l'alimentation en eau est réglée sur la pression maximale. Fermez la porte, appuyez sur la touche « Marche/Arrêt », puis sur la touche « Programme » pour sélectionner le « cycle de lavage » souhaité (voir la section intitulée « Tableau des cycles de lavage »). Avec un peu de force pour vous assurer que la porte est correctement fermée.
REMARQUE : Un clic retentit lorsque la porte est correctement fermée.
Une fois le lavage terminé, vous pouvez éteindre en appuyant sur la touche « Marche/Arrêt ».
Changer le programme
Postulat : Un cycle en cours ne peut être modifié que s'il ne fonctionne que depuis peu de temps. Sinon, le détergent peut avoir déjà été libéré et l'appareil peut avoir déjà drainé l'eau de lavage. Si c'est le cas, le distributeur de détergent doit être rechargé (voir la section intitulée « Remplir de détergent »).
Appuyez sur la touche « Power » pour annuler le programme, puis rallumez la machine. Vous pouvez ensuite changer le programme au réglage de cycle souhaité (voir la section intitulée « Démarrage d'un cycle de lavage... »).
REMARQUE : Si vous ouvrez la porte lors du lavage, que la machine s'arrête et que l'alarme sonne, E1 s'affiche. Lorsque vous fermez la porte, la machine continue de fonctionner.
Les 6 voyants de programme indiquent l'état du lave-vaisselle :
a) L'un des voyants du programme est allumé --> cycle en cours
b) Un des voyants du programme clignote --> interruption
Remarque:
Si tous les voyants s'allument, cela indique que la machine est hors service, coupez l'alimentation secteur et l'alimentation en eau avant d'appeler un service.
Plat oublié :
Un plat oublié peut être ajouté à tout moment avant l'ouverture du compartiment à détergent.
1. Ouvrez légèrement la porte du lave-vaisselle pour arrêter le lavage. 2. Après l'arrêt des bras d'aspersion, vous pouvez ouvrir complètement la porte. Ajoutez les plats oubliés. Fermez la porte, le lave-vaisselle fonctionnera après dix secondes.
Mise en GARDE!
Il est dangereux d'ouvrir la porte lors du lavage, car l'eau chaude peut vous ébouillanter.
Éteignez le lave-vaisselle.
L'affichage numérique montre « --- » et la sonnerie sonne 6 fois, seulement dans ce cas le programme est terminé.
- Éteignez le lave-vaisselle en appuyant sur la touche « Power ».
- Fermez le robinet d'eau !
Ouvrez la porte avec précaution. La vapeur chaude peut s'échapper lorsque la porte est ouverte !
- Les plats chauds sont sensibles aux coups. Il faut donc laisser refroidir la vaisselle environ 15 minutes avant de la retirer de l'appareil.
- Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de retirer la vaisselle. De cette façon, ils seront plus froids et le séchage se fera mieux.
Déchargement du lave-vaisselle
Il est normal que le lave-vaisselle soit mouillé à l'intérieur. Videz d'abord le panier inférieur, et ensuite le panier supérieur. Cela évitera que l'eau ne s'égoutte du panier supérieur sur les plats du panier inférieur.
Ranger la vaisselle
Rangez la vaisselle correctement afin d'optimiser le résultat de rinçage et d'éviter d'endommager votre vaisselle et votre appareil.
Conseils
- L'utilisation du lave-vaisselle vous permet d'économiser de l'énergie et de l'eau par rapport à un lavage à la main.
- Pour optimiser la consommation d'énergie et d'eau, chargez la machine jusqu'au nombre de couverts standard indiqué.
- Pour obtenir des résultats de lavage et de séchage optimaux, placez les pièces convexes et concaves de biais afin que l'eau puisse s'écouler.
- Retirez les résidus alimentaires grossiers de votre vaisselle. Pour économiser des ressources, ne prélavez pas la vaisselle sous l'eau courante.
- Rangez la vaisselle en tenant compte des consignes suivantes:
- Rangez la vaisselle très sale dans le panier à vaisselle inférieur, p. ex. les casseroles. L'intensité accrue du jet améliore le résultat de nettoyage.
- Afin d'éviter d'endommager votre vaisselle, assurez-vous qu'elle est stable dans votre lave-vaisselle.
- Prévenez les blessures en plaçant les couverts avec le côté tranchant et pointu vers le bas.
- Placez les récipients avec les ouvertures vers le bas afin d’éviter que de l'eau ne s'y accumule.
- Évitez de bloquer les bras d'aspersion dans leur rotation
- Ne placez pas de petites pièces dans la cavité de réception de la pastille et évitez d'encombrer cette dernière avec de la vaisselle afin de ne pas bloquer le couvercle du compartiment à détergent.
Nettoyage et entretien
Éteignez toujours l'appareil et débranchez le câble d'alimentation avant de procéder au nettoyage.
N'utilisez pas de solvants chimiques ou de puissants détergents, cela pourrait endommager le revêtement de l'appareil.
Nettoyez les surfaces extérieures et la cavité du lave-vaisselle avec un chiffon mouillé.
Système de filtrage
Le filtre est utilisé pour éviter que les gros débris et autres déchets ne pénètrent dans la pompe. Les résidus peuvent parfois obstruer le filtre.
Le dispositif de filtrage est constitué d'un filtre grossier (3), d'un filtre plat (filtre principal) (1), et d'un micro-filtre (2).

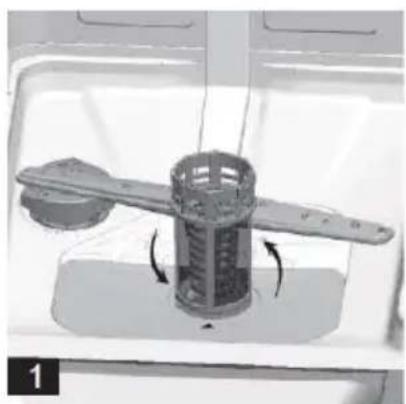

Assemblage du filtre
Pour obtenir des performances et des résultats optimaux, le filtre doit être nettoyé. Le filtre élimine efficacement les particules alimentaires de l'eau de lavage, lui permettant ainsi d'être remise en circulation pendant le cycle.
Pour retirer l'assemblage du filtre, tirez sur la poignée de la tasse vers le haut.
Etape 1: Tournez le filtre grossier dans le sens inverse des aiguilles d'une montre, puis soulevez-le;
Etape 2: Soulevez le filtre plat.
Remarque: La réinstallation du système de filtrage s'effectue en sens inverse (voir figure 3).
Remarque: Vérifiez que les filtres ne sont pas obstrués après chaque utilisation du lave-vaisselle. En dévissant le filtre grossier, vous pouvez retirer le système de filtrage. Retirez tout résidu d'aliments et nettoyez les filtres à l'eau courante.
L'assemblage complet du filtre doit être nettoyé une fois par semaine.
Rincez les filtres sous l'eau courante à l'aide d'une brosse à poils souples. Nettoyez régulièrement les filtres. Replacez le dispositif de filtrage en le tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il se verrouille en position.
ATTENTION : Ne faites jamais fonctionner le lave-vaisselle sans les filtres.
Nettoyage de la porte
Nettoyez les bords de la porte avec un chiffon mouillé.
Afin d'éviter que l'eau ne pénètre dans le dispositif de verrouillage de la porte et n'atteigne les composants électriques, n'utilisez pas de produits nettoyants en aérosol.

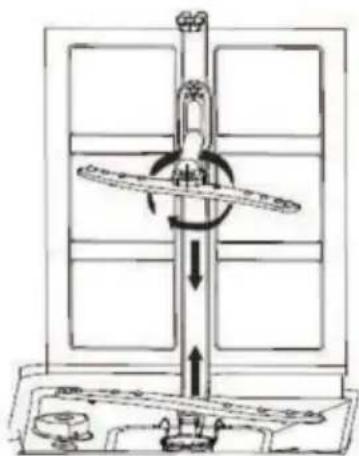

Nettoyage des bras d'aspersion
Les bras d'aspersion doivent faire l'objet d'un nettoyage régulier afin d'éviter tout risque d'obstruction. Les bras se démontent facilement.
Pour retirer les bras d'aspersion inférieur et supérieur, maintenez-les en les dévissant ou tirez-dessus.
Lavez les bras d'aspersion sous l'eau courante puis remettez-les en place et assurez-vous que rien ne peut gêner leur mouvement de rotation.
Précautions contre le gel
Évitez de placer le lave-vaisselle dans un endroit où la température est inférieure à 0°C. Si cela s'avère indispensable, videz le lave-vaisselle, fermez la porte, débranchez le tuyau d'arrivée d'eau et videz-le.
Guide de dépannage
| Problème | Causes possibles | Solutions |
| Le lave-vaisselle ne démarre pas | Le fusible a sauté ou le disjoncteur s'est déclenché. | Remplacez le fusible ou relancez le disjoncteur. Débranchez tous les autres appareils qui seraient branchés sur le même circuit que le lave-vaisselle. |
| Le lave-vaisselle n'est pas sous tension | Vé rifiez que le lave-vaisselle est allumé et que sa porte est bien fermée. Vérifiez que le câble électrique est correctement branché. |
| La porte est mal fermée. | Fermez bien la porte. |
| L'eau ne s'évacue pas du lave-vaisselle | Le tuyau d'évacuation est plié | Vérifiez le tuyau d'évacuation. |
| Le filtre est bouché | Vérifiez les filtres (voir le paragraphe « Nettoyage des filtres »). |
| L'évier de la cuisine est bouchéMauvais choix de détergent ou détergent périmé | Vérifiez que l'évier se vide normalement. Si l'évier ne se vide pas, faites venir un plombier.N'utilisez que du détergent spécial pour lave-vaisselle afin d'éviter la formation de mousse.Néanmoins si cela se produit, ouvrez la porte du lave-vaisselle et laissez la mousse s'évaporer.Refermez et verrouillez la porte, puis lancez un programme de lavage pour vider l'eau. Répétez l'opération si nécessaire. |
| Formation de mousse à l'intérieur | | |
| Du liquide de rinçage a débordé. | En cas de débordement, essuyez immédiatement les coulures. |
| Taches sur les surfaces intérieures | Le détergent utilisé contenait du colorant. | Vérifiez que le détergent utilisé ne contient pas de colorant. |
| Film blanc sur les surfaces intérieures | Minéraux provenant d'une eau dure | Pour nettoyer l'intérieur, n'utilisez qu'une éponge humide avec un peu de détergent pour lave-vaisselle, et portez des gants en caoutchouc.N'utilisez jamais d'autre détergent que du dé tergent pour lave-vaisselle, afin d'éviter la formation de mousse. |
| Taches de rouille sur les couverts | Les couverts lavés ne résistent pas à la corrosion. | |
| Aucun programme de lavage n'a été lancé après l'ajout du sel. | Utilisez toujours le programme de lavage express. |
| Des traces de sel se sont mêlées à l'eau de lavage. | Ajoutez du sel dans l'appareil sans insérer de vaisselle. |
| Le lave-vaisselle est bruyant. | La vaisselle s'entrechoque. | Reportez-vous au paragraphe «Chargement des paniers» pour placer correctement la vaisselle. |
| Les bras d'aspersion cognent contre des éléments de vaisselle. |
| La vaisselle n'est pas propre. | La vaisselle n'a pas été disposée correctement. | Reportez-vous au paragraphe «Chargement des paniers». |
| Le programme de lavage sélectionné n'est pas assez intensif. | Choisissez un programme plus intensif. Reportez-vous au paragraphe «Programmes de lavage». |
| Quantité de dé tergent insuffisante, ou détergent non approprié. | Utilisez plus de détergent ou changez-en. |
| Les bras d'aspersion sont bloqués. | Changez la disposition de la vaisselle de manière à ce que les bras d'aspersion puissent tourner librement. |
| Les filtres ne sont pas propres ou ne sont pas disposés correctement. | Nettoyez et/ou assemblez le dispositif de filtrage correctement. |
| Taches et traces sur la vaisselle. | Le ré glage du distributeur de liquide de rinçage est trop élevé. | Modifiez le réglage du réservoir à liquide de rinçage. |
| Lave-vaisselle sèche mal. | La vaisselle n'est pas disposée correctement | Reportez-vous au paragraphe « Chargement des paniers ». |
| Le réservoir de liquide de rinçage est vide ou pas assez rempli. | Remplissez le réservoir ou augmentez le réglage, le cas échéant. |
| Mauvais choix de programme | Choisissez un programme avec une durée de lavage plus longue. |
Pour tout autre problème survenant à votre appareil : contacter le Service Après-Vente.
Codes d'erreur
| Codes d'erreur | Signification |
| El | La porte n'est pas bien fermée. |
| E2 | Mauvais fonctionnement de l'arrivée d'eau |
| E3 | Mauvais fonctionnement de l'évacuation d'eau |
| E4 | Erreur du capteur de température |
| E5 | Débordement / fuite |
| E6 | Fuite d'eau |
| E7 | Chauffage anormal |
Lorsqu'un autre code d'erreur s'affiche : contactez le Service Après-Vente.
FICHE produit
| Marque | Continental Edison |
| Reference | CELV1145W / CELV1145S / CELV1145B |
| Modele | W45A3A401L-C |
| Capacite nominale | 11 couverts |
| Type d'installation | Pose libre |
| Hauteur | 85 cm |
| Largeur | 45 cm |
| Profondeur | 60 cm |
| Puissance | 1850 W |
| Tension d'alimentation | 220-240V~ 50Hz |
| Pression d'eau | 0.4-10bar = 0.04-1.00Mpa |
La fiche d'information sur le produit selon le règlement 2019/2017/UE est disponible via :
La garantie ne couvre pas les pièces d'usure du produit, ni les problèmes ou les dommages résultant de :
(1) détériorations superficielles dues à l'usure normale du produit; (2) défauts ou détériorations dus au contact du produit avec des aliments ou des liquides et dus à la corrosion provoquée par la rouille; (3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés; (4) toute opération impropre d'entretien, utilisation non conforme aux instructions concernant le produit ou branchement à une tension incorrecte; (5) toute utilisation d'accessoires non fournis ou approuvés par le fabricant.
La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.
Réparations et pièces de rechange disponibles
La garantie du fabricant est applicable pour cet appareil pendant une période de 2 ans.
En cas de dysfonctionnement pendant cette période, toute demande de prise en charge doit être faite auprès du service après-vente de votre revendeur.
PIECES DE RECHANGE ET RÉPARATION : Les pièces de rechange nécessaires à la réparation de votre appareil sont disponibles au moins pendant 10 ans, conformément au règlement européen relatif à l'écoconception des laves linge.
Consulter le document « Pièces de rechange et réparation » dans la documentation relative à votre lave-vaisselle sur le site https://notice.continentaledison.fr/. Il vous renseignera sur:
- la durée de disponibilité pour chaque pièce de rechange,
- les modalités de commande des pièces de rechange,
- des services de réparation professionnels.
Hors période de garantie, toute information concernant des services de réparation professionnels ou la commande de pièces de rechange d'origine pourrait être obtenue en appelant le numéro de téléphone suivant : 01.56.48.02.61
Mise au rebut
Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques (DEEE). Cela signifie que ce produit doit être pris en charge par un système de collecte sélective conformément à la directive européenne 2012/19/UE afin de pouvoir soit être recyclé, soit démantelé afin de réduire tout impact sur l'environnement.
Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.
Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.
En fin de vie du produit, il doit être mis au rebut dans un endroit approprié, capable de recycler ce type d'appareil. Pour cela, contactez la mairie de votre domicile.
En aucun cas vous ne devez jeter ce réfrigérateur sur la voie publique.
Cet appareil,
ses accessoires
et cordons
se recyclent
Reprise à la livraison
points de collecte sur www.quefairedemesdechets.fr privilégiez la réparation ou le don de votre appareil !
Importé par : SIDEME SA – 71 rue Paul Vaillant Couturier – F-92306 Levallois-Perret Cedex
