SS-21240 - Ventilateur Sogo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	Sogo
Modèle	SS-21240
Diamètre des pales	40 cm (16 pouces)
Hauteur réglable	De 100 à 140 cm approx.
Poids	Environ 4 kg
Alimentation	220-240 V ~ 50 Hz
Puissance	50 W
Vitesses	3 (basse, modérée, haute) + arrêt
Oscillation	Oui, bouton poussoir
Inclinaison de la tête	Réglable manuellement
Type de commande	Boutons poussoirs sur le panneau avant
Grille de protection	Avant et arrière, avec loquets
Matériaux	Plastique et métal
Longueur du cordon	Environ 1,5 m
Nettoyage	Chiffon doux humide, débrancher avant
Stockage	Emballage d'origine, endroit sec
Sécurité	Protection contre immersion, grille anti-doigts
Pièces détachées	Grilles, pales, écrous plastique disponibles
Usage	Intérieur uniquement

FOIRE AUX QUESTIONS - SS-21240 Sogo

Comment assembler le ventilateur Sogo SS-21240 ?

Fixez la colonne sur la base à l'aide du levier de blocage. Montez le tube d'extension et réglez la hauteur avec le bouton de réglage. Fixez la grille arrière sur le carter moteur avec l'écrou plastique, puis installez la pale et fixez-la avec l'écrou. Enfin, clipser la grille avant.

Comment régler la vitesse du ventilateur ?

Utilisez les boutons poussoirs sur le panneau avant : [0] pour arrêter, [1] pour basse vitesse, [2] pour vitesse modérée, [3] pour grande vitesse.

Comment activer l'oscillation ?

Appuyez sur le bouton d'oscillation situé sur le moteur pour activer le mouvement de gauche à droite. Pour arrêter, tirez le bouton vers le haut.

Comment incliner la tête du ventilateur ?

Tenez le carter moteur d'une main et la tête de l'autre, puis inclinez doucement jusqu'à l'angle souhaité. Ne forcez pas au-delà de la butée.

Comment régler la hauteur du ventilateur ?

Desserrez l'écrou de réglage de hauteur sur la colonne, ajustez la hauteur en faisant glisser le tube, puis resserrez l'écrou pour bloquer.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil. Utilisez un chiffon doux légèrement humide pour nettoyer les grilles et les surfaces. Ne jamais utiliser de nettoyants abrasifs. Séchez avant de rebrancher.

Le ventilateur peut-il être utilisé en extérieur ?

Non, ce ventilateur est conçu pour un usage intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez que la prise fonctionne et que le cordon n'est pas endommagé. Assurez-vous que le sélecteur de vitesse n'est pas sur [0]. Si le problème persiste, contactez le service après-vente.

Comment ranger le ventilateur ?

Nettoyez-le, débranchez-le et rangez-le dans son emballage d'origine dans un endroit sec. Ne pas enrouler le cordon trop serré.

Quelles sont les informations techniques du ventilateur ?

Tension : 220-240 V ~ 50 Hz, puissance : 50 W, diamètre : 40 cm. Fabriqué en P.R.C., conçu par SOGO selon les normes européennes.

MODE D'EMPLOI SS-21240 Sogo

Ventilateur sur pied électrique 16" (40 cm)

S'il vous plaît lire entièrement ces instructions avant utilisation et les conserver pour référence ultérieure.

Sécurité importante

Ce manuel d'instruction peut également être téléchargé depuis notre site www.sogo.es

Lorsque vous utilisez des appareils électriques, des précautions élémentaires de sécurité doivent être suivies, incluant ce qui suit:

- Lire attentivement toutes les instructions et conserver ces instructions pour référence future.

- Pour protéger contre les chocs électriques, ne pas immerger le cordon, la fiche ou un ventilateur dans l'eau ou autre liquide.

- Ne pas utiliser cet appareil pour d'autres fins que celles prévues.

- Utilisez uniquement la tension indiquée sur la plaque signalétique (220 - 240V~ 50Hz).

- Débranchez l'appareil lorsqu'il n'est pas utilisé et avant de le nettoyer.

- Ne tirez pas sur la fiche de la prise en tirant sur le câble.

- Ne pas utiliser à l'extérieur.

- Ne pas utiliser une rallonge si le câble a été examiné et testé par le service agréé ou un technicien qualifié.

- Une surveillance étroite est nécessaire lorsque le aparat ou utilisés par ou près des

enfants.

• Toujours utiliser l'appareil à un niveau approprié et le point est sec.
• Evitez d'utiliser un dispositif où il peut tomber ou être tiré dans l'eau.
• Ne tentez pas d'utiliser l'appareil après qu'il ait tombé dans l'eau. TURN ar hors tension et l'appareil du secteur. • N'essayez jamais d'insérer n'importe quel objet à travers la grille quand le ventilateur est en marche.
• Toujours éteindre le ventilateur lorsque vous déplacez d'un endroit à l'autre.
• Ne pas faire fonctionner un appareil avec un cordon ou une fiche endommagé ou après un dysfonctionnement, ou s'il a été endommagé de quelque façon, s'il vous plaît contactez le fabricant ou le distributeur.
• Ne pas couvrir la grille.
• Si le ventilateur sera stocké pendant de longues périodes de temps ou de ne pas utiliser régulièrement, utilisez l'emballage d'origine (ou similaire) et l'enregistrer dans un fichier. Sec et propre. Avant d'utiliser à nouveau, voir si l'appareil est propre et sec, si les pales du ventilateur tournent librement.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et les personnes dont les capacités physiques, sensorielles ou mentales ou manquant d'expérience et de connaissances si elles ont été formées et encadrées pour

l'utilisation de cet appareil en toute sécurité et de comprendre les dangers impliqués.

Les enfants ne doivent pas jouer avec l'appareil. Nettoyage et entretien utilisateur ne sont pas fabriqués par des enfants sans surveillance.

• Toujours débrancher l'appareil du réseau si elle est laissée sans surveillance et avant le montage, le démontage ou le nettoyage. • Gardez l'appareil et son cordon hors de portée des enfants.

Vérifiez avant l'installation

1. Déballez le produit pour voir si tous les accessoires sont disponibles.
2. Vérifiez la tension indiquée sur la plaque, comme si elle correspond aux caractéristiques de la tension locale.
3. Vérifiez si le moteur tourne rond.

Montage

Les instructions de montage du tube de colonne :

Prenez la base (# 11) et une partie de la colonne (# 10) de la boîte et libérez le levier de blocage (# 12). Fixez la colonne sur la plaque de base à l'aide du levier de blocage (# 12). Dévissez le bouton de réglage de la hauteur. Montez le tube de la colonne et mettez la hauteur désirée. Ensuite, fermez le bouton de réglage de la hauteur et serrez le tube d'extension.

Instructions de Montage Grille & Lame ( #1 - #6 ):

1. L'arrière d'ajustement grille (# 5) au carter de moteur (# 14) avec la poignée vers le haut.
2. Assurer le vissage de l'écrou de plastique (# 4) dans le sens horaire sur le carter de moteur (# 14).
3. Installer les pales de ventilateur (# 3) sur l'arbre de moteur (# 6) avec des coupes de tôle montées sur l'arbre du moteur.
4. Visser l'écrou en plastique (# 2) sur l'arbre du moteur (# 6) pour maintenir les pales du ventilateur (# 3) en place en la tournant dans le sens antihoraire.
5. Fixez la grille avant (# 1) sur le porte-bagages arrière (# 5). Assurez-vous que les loquets et crochets sont correctement alignés.
6. Fermez toutes les mailles de bord pour s'assurer que les grilles (# 1 et # 5).

Information technique

Tension / Fréquence: 220-240V~ 50Hz

Puissance: 50W

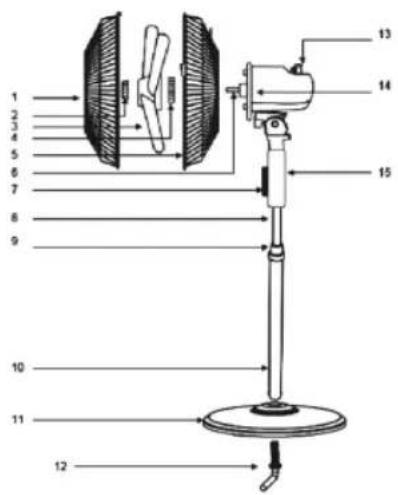

DESSIN

1. Parrilla avant
2. Écrou en plastique
3. Lame
4. Écrou en plastique
5. Porte-bagages arrière
6. L'arbre du moteur
7. Panneau de contrôle
8. Colonne d'extension
9. Réglage de la hauteur avec écrou
10. Colonne en tube
11. Base
12. Levier de verrouillage
13. Bouton ou oscillation
14. Le carter de moteur
15. Une partie de la colonne supérieure

Instructions d'utilisation

S'assurer que le ventilateur est en position OFF avant de brancher dans une 220-240V ~ 50Hz prise de courant. Ce ventilateur dispose de 4 positions des boutons de commande située à l'avant du ventilateur colonne supérieure (# 7):

[0] En appuyant sur ce bouton d'alimentation du ventilateur OFF. [1] En appuyant sur cette touche met le ventilateur à basse vitesse. [2] En appuyant sur cette touche met le ventilateur en vitesse modérée. [3] En appuyant sur cette touche met le ventilateur en marche à grande vitesse.

Cela ressemble à 3 fonctions personnalisées qui permettent aux el ar un meilleur confort que l'air préféré et améliorer la circulation de l'air dans la chambre.

Oscillation:

Pour activer l'oscillation de brise large diffusion, appuyez simplement sur le bouton d'oscillation (# 13) vers le bas situé à la chambre haute du moteur du ventilateur. Pour désactiver l'oscillation pour une configuration spécifique brise, tirez le bouton vers le haut balançoire. Le

Le contrôle d'oscillation peut être effectué pendant que le ventilateur est en marche.

Mise en tête FAN:

Pour incliner la tête du ventilateur de sorte que l'air est dirigé à un angle, d'une main saisissant le moteur du ventilateur et le ventilateur saisissant sa tête à l'autre, la tête du ventilateur soigneusement inclinée jusqu'à ce qu'elle atteigne l'angle désiré. Cette position sera maintenue. Veillez à ne pas incliner la tête en arrière au-delà de son cadre, cela pourrait endommager l'appareil.

Pour régler la profondeur en dessous du ventilateur, saisir le tube d'extension et desserrer l'écrou de réglage de la hauteur de verrouillage (# 9). Sans enlever complètement, s'étendre jusqu'à la colonne ou pour augmenter ou diminuer la hauteur du ventilateur. Une fois que le ventilateur est à une hauteur convenable, serrer l'écrou de blocage pour fixer la colonne à ce niveau.

Nettoyage et entretien

1. Toujours débrancher le cordon d'alimentation de la prise pour nettoyer le ventilateur.
2. Le cumul de poussière peut être enlevée avec un chiffon doux pour nettoyer la grille du ventilateur arrière.
3. Surfaces extérieures : nettoyer le ventilateur de temps en temps avec un chiffon humide (pas mouillé) et sec avec un chiffon doux et sec avant de faire fonctionner le ventilateur.
4. Ne pas utiliser de nettoyants abrasifs pour nettoyer cet appareil, il causera des dommages à elle.

Stockage

1. Suivez les instructions de nettoyage 1-4 ci-dessus. Assurez-vous d'enlever et de nettoyer le ventilateur avant de le ranger.
2. Conservez l'emballage d'origine pour stocker le ventilateur.
3. Toujours ranger dans un endroit sec.
4. Ne rangez jamais si branché.
5. Ne jamais enrouler le cordon trop serré dans le ventilateur ou exercer de pression sur le cordon d'où il pénètre dans le ventilateur, et qui pourrait causer le cordon et s'effilocher.

Cet appareil est conforme à la Directive Basse Tension 2014/35/CE, la directive Compatibilité électromagnétique 2014/30/UE, la directive 2015/863/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements et la directive 2009/125/CE sur les exigences en matière d'éco-conception applicables aux produits liés à l'énergie.

Ce symbole signifie que si vous souhaitez vous défaire du produit, une fois que celui-ci n'est plus utilisable, remettez-le, suivant la méthode appropriée, à un gestionnaire de déchets d'équipements électriques et électroniques (DEEE).

Sanysan Appliances S. L., NIF: B98753056, C/ Barcas 2, 2

46002 Valencia, Espagne

Produit fabriqué en P. R. C. - Conçu par SOGO sur la base des normes de qualité européennes.

Service après-vente: www.sogosat.com / [e-mail] / 0034 902 222 161
