NC-1 - Refroidisseur pour mémoire RAM Jonsbo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Refroidisseur pour mémoire RAM
Marque	Jonsbo
Modèle	NC-1
Dimensions (approx.)	140 x 50 x 30 mm
Poids (approx.)	100 g
Matériau du dissipateur	Aluminium
Éclairage LED	Oui, avec câbles de connexion
Alimentation LED	Connecteur SYS/CHA_FAN (12V)
Type de refroidissement	Passif (sans ventilateur)
Méthodes d'assemblage	3 méthodes : double face, simple face, profil bas
Accessoires inclus	Dissipateurs A et B, adaptateur de hauteur, clé Allen, vis, pâte thermique, mousse EVA, ruban adhésif double face
Compatibilité mémoire	Modules DDR4/DDR5 pleine hauteur et profil bas
Nombre de barrettes supportées	2 (kit double canal)
Installation	Fixation par vis et ruban adhésif
Pâte thermique	Fournie, à appliquer sur les puces
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Sécurité	Débrancher l’alimentation avant installation. Éviter tout contact avec les composants sous tension.
Pièces détachées et réparabilité	Les dissipateurs et accessoires ne sont pas réparables individuellement. Remplacer l’ensemble si défectueux.
Informations générales	Conçu pour améliorer la dissipation thermique des barrettes mémoire et ajouter un éclairage LED esthétique.

FOIRE AUX QUESTIONS - NC-1 Jonsbo

Quels types de mémoire RAM sont compatibles avec le Jonsbo NC-1 ?

Le NC-1 est compatible avec les modules mémoire DDR4 et DDR5 de pleine hauteur (double face ou simple face) ainsi que les modules profil bas grâce à l'adaptateur de hauteur inclus.

Le refroidisseur NC-1 est-il actif ou passif ?

Il s'agit d'un refroidisseur passif : il ne comporte pas de ventilateur. La dissipation thermique se fait par conduction via les dissipateurs en aluminium.

Comment connecter l'éclairage LED du NC-1 ?

Les câbles LED doivent être connectés aux prises SYS_FAN ou CHA_FAN de la carte mère. Vérifiez la polarité et la tension (12V).

Puis-je installer le NC-1 sur des barrettes RAM avec dissipateur d'origine ?

Non, le NC-1 remplace le dissipateur d'origine. Il faut retirer le dissipateur existant (généralement clipsé) avant d'installer le NC-1.

Combien de barrettes mémoire puis-je équiper avec un kit NC-1 ?

Un kit NC-1 permet d'équiper deux barrettes (canaux A et B). Pour quatre barrettes, deux kits sont nécessaires.

La pâte thermique est-elle fournie ?

Oui, des feuilles de pâte thermique sont incluses pour chaque dissipateur. Appliquez-les sur la face intérieure du dissipateur avant assemblage.

Comment choisir la méthode d'assemblage ?

Utilisez la méthode 1 pour les modules double face, méthode 2 pour les modules simple face (avec mousse EVA sur le côté sans puces), et méthode 3 pour les modules profil bas (avec adaptateur de hauteur et ruban adhésif).

Que faire si les LED ne s'allument pas ?

Vérifiez que les câbles sont correctement branchés sur les prises SYS_FAN/CHA_FAN et que la carte mère fournit du 12V. Vous pouvez également tester sur une autre prise.

Le NC-1 convient-il à un overclocking mémoire ?

Oui, en améliorant la dissipation thermique, il peut aider à stabiliser les fréquences élevées, mais les résultats dépendent de la circulation d'air dans le boîtier.

Comment nettoyer le dissipateur NC-1 ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les nettoyants liquides qui pourraient endommager les LED ou les composants.

MODE D'EMPLOI NC-1 Jonsbo

B Height adapter Höhenadapter Adaptateur de hauteur 转接支架 X2

E Allen key Innensechskantschlüssel Clé Allen 内六角扳手

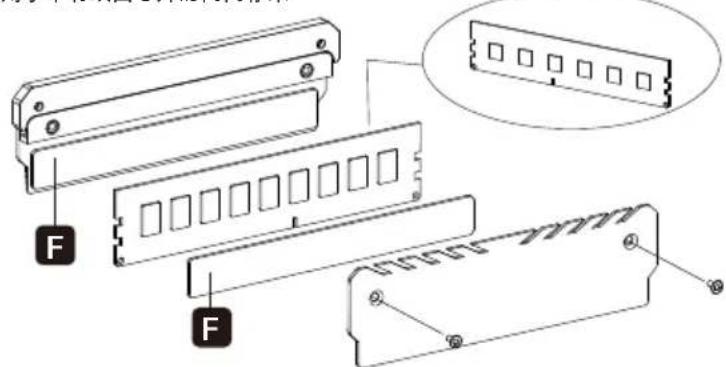

Montage méthode 1

Méthode d'assemblage 1

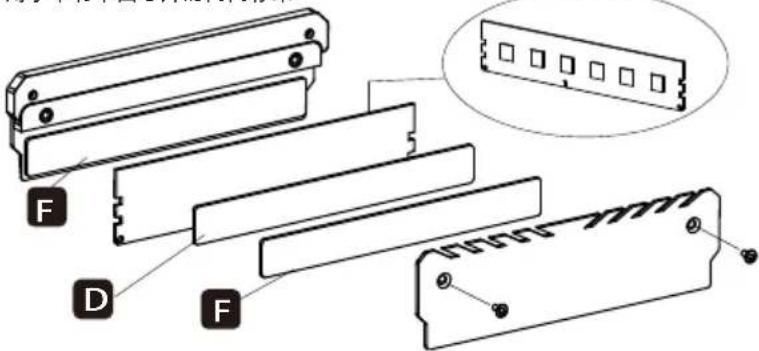

Méthode d'assemblage 2

Pour modules de mémoire pleine hauteur avec puces simple face

Appliquez des feuilles de pâte thermique sur la face intérieure du répartiteur de chaleur A et B et fixez-les au module de mémoire avec des vis

Comme méthode 1, mais appliquez de la mousse EVA sur le côté qui n'a pas de puces sur le module de mémoire avant l'assemblage

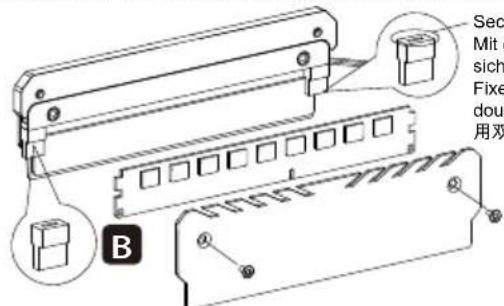

Méthode d'assemblage 3

Pour les modules de mémoire à profil bas, veuillez utiliser les méthodes d'assemblage 1 et 2 pour différentes conceptions de moule de mémoire

Fixer avec du ruban adhésif double face

Placez l'adaptateur de hauteur entre le module de mémoire et le support des LED pour amener le module de mémoire dans la bonne position

Connectez les câbles LED aux prises SYS\CHA_FAN de la carte mère
