Type de produit	Répartiteur PoE++ industriel 10G
Marque	TRENDnet
Modèle	TI-SG704
Dimensions	99 x 90 x 28 mm (3,9 x 3,54 x 1,1 po)
Poids	432 g (15,2 oz)
Matériau du boîtier	Métal, indice IP50
Alimentation d'entrée	PoE++ IEEE 802.3bt, jusqu'à 90 W
Tension de sortie réglable	12 V (2,3 A), 16 V (2,3 A), 24 V (2,3 A), 48 V (1,25 A) via commutateur DIP
Puissance de sortie maximale	60 W (48 V), 55 W (24 V), 36,8 W (16 V), 27,6 W (12 V) pour 90 W d'entrée
Ports	1 port d'entrée PoE++ 10G, 1 port de sortie 10G, bornier double sortie DC 4 broches
Débit de données	10 M / 100 M / 1 G / 2,5 G / 10 Gbit/s
Normes	IEEE 802.3, 802.3u, 802.3ab, 802.3bz, 802.3an, 802.3af, 802.3at, 802.3bt
Plage de température	-40 °C à 75 °C (-40 °F à 167 °F)
Protections	ESD 6 kV, surtension 6 kV, protection RJ45 ESD 6 kV
Montage	Rail DIN (TS35) et mural (kit inclus)
Indicateurs LED	Voyants d'alimentation et d'activité
Résistance aux chocs / vibrations	Conforme IEC 60068-2-27 (chocs), IEC 60068-2-6 (vibrations), IEC 60068-2-31 (chutes)
MTBF	812 314 heures à 25 °C
Certifications	CE, FCC, LVD
Garantie	3 ans
Contenu de l'emballage	TI-SG704, bornier détachable, kit de montage mural et rail DIN
Entretien et nettoyage	Aucun entretien particulier. Nettoyer avec un chiffon sec et non pelucheux. Débrancher avant nettoyage.
Sécurité	Protection contre les surtensions et décharges électrostatiques. Utiliser dans les limites de température et d'humidité spécifiées.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. En cas de panne, contacter le support TRENDnet.

FOIRE AUX QUESTIONS - TI-SG704 TRENDNET

Comment régler la tension de sortie du répartiteur TI-SG704 ?

Utilisez le commutateur DIP situé sur le boîtier. Pour 48 V (par défaut), mettez les deux interrupteurs en position Marche. Consultez le tableau de la notice pour les autres tensions : 24 V (Marche/Arrêt), 16 V (Arrêt/Marche), 12 V (Arrêt/Arrêt).

Quels types d'appareils non-PoE puis-je alimenter avec ce répartiteur ?

Il peut alimenter tout appareil non-PoE nécessitant une tension de 12 V, 16 V, 24 V ou 48 V CC, avec un courant maximal de 2,3 A (sauf 48 V limité à 1,25 A). Assurez-vous que la puissance requise ne dépasse pas la capacité selon l'entrée PoE.

Quelle est la distance maximale entre le répartiteur et l'appareil non-PoE ?

Le répartiteur peut alimenter un périphérique non-PoE situé jusqu'à 100 mètres (328 pieds) du PSE (source PoE) via le câble Ethernet.

Le TI-SG704 est-il compatible avec toutes les normes PoE ?

Oui, il est conforme aux normes IEEE 802.3af (PoE), 802.3at (PoE+) et 802.3bt (PoE++), ce qui permet une entrée jusqu'à 90 W.

Puis-je alimenter deux appareils simultanément avec ce répartiteur ?

Oui, grâce au bornier de sortie DC double, vous pouvez alimenter jusqu'à deux appareils. La puissance est répartie entre les deux sorties, avec la même tension définie par le commutateur DIP.

Quelles sont les options de montage du TI-SG704 ?

Il peut être monté sur rail DIN (TS35) ou au mur à l'aide du kit inclus. Le boîtier métallique IP50 permet une installation dans des environnements industriels.

Quelle est la plage de température de fonctionnement ?

Le répartiteur fonctionne dans une plage de température extrême de -40 °C à 75 °C (-40 °F à 167 °F), adaptée aux environnements industriels.

Comment savoir si le répartiteur est sous tension et fonctionne ?

Le répartiteur est équipé de voyants LED indiquant l'alimentation et l'activité réseau. Consultez la notice pour leur signification précise.

Quelle est la consommation électrique du répartiteur lui-même ?

La consommation propre du TI-SG704 est d'environ 1,13 W, le reste de la puissance PoE est disponible pour les appareils connectés.

Que faire en cas de problème ou de panne ?

Vérifiez les connexions, la tension sélectionnée et les indicateurs LED. Si le problème persiste, consultez la notice complète ou contactez le support TRENDnet. La garantie est de 3 ans.

MODE D'EMPLOI TI-SG704 TRENDNET

TI-SG704 (V1)

• Alimentez un périphérique non PoE situé à 100 mètres (328 pieds) du PSE
• Sépare un signal PoE++ 10G 90W en deux connexions distinctes : données et alimentation
• Tension de sortie réglable pour supporter des appareils en 12V, 16V, 24V ou 48V
• Fonctionnement dans des conditions extrêmes : de -40 à 75 °C (-40 à 167 °F)
• Conforme à la norme IEEE 802.3bt
• Pour des performances optimales, utiliser avec les injecteurs ou switches PoE++ TRENDnet
• Conformité NDAA / TAA (États-Unis et Canada uniquement)

Le répartiteur PoE++ industriel 10G de TRENDnet, modèle TI-SG704, connecte un appareil non-PoE à l'aide d'une connexion PoE++ 10G en la divisant en deux sources distinctes : alimentation électrique DC et données. Ce répartiteur peut alimenter jusqu'à deux appareils à partir d'une seule source PoE. Un interrupteur DIP pratique permet d'ajuster la tension de sortie à 12V, 16V, 24V ou 48V pour répondre aux exigences d'alimentation variées des appareils non-PoE. Ses multiples sorties d'alimentation assurent une large compatibilité avec les équipements.

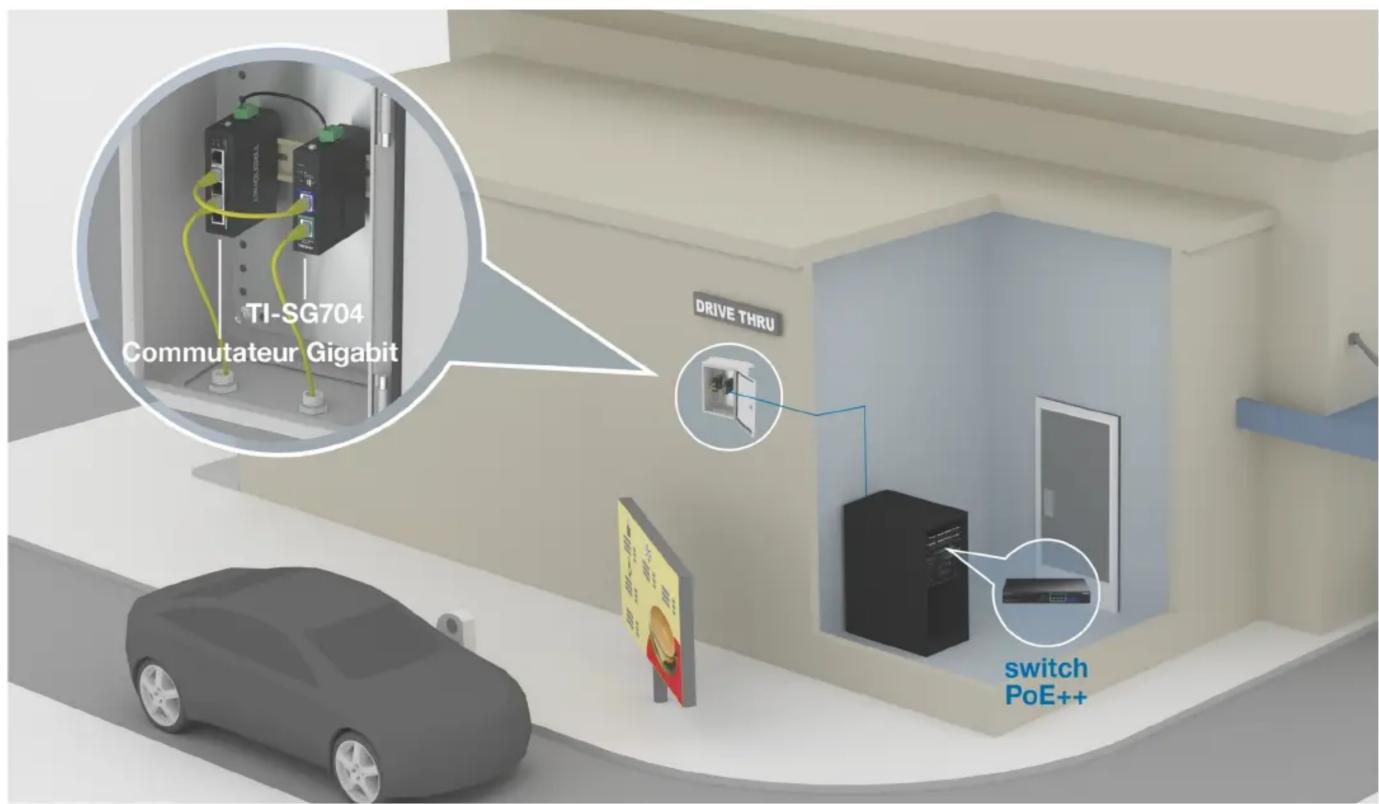

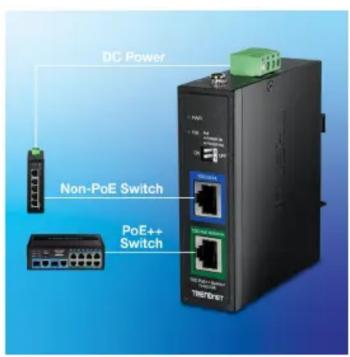

Le répartiteur PoE++ prend une connexion réseau PoE++ et sépare l'alimentation et les données en connexions distinctes pour connecter un appareil non-PoE situé jusqu'à 100 mètres (328 pieds).

Sortie d'alimentation ajustable

Un interrupteur DIP pratique permet d'ajuster la tension de sortie à 12V (2,3A), 16V (2,3A), 24V (2,3A) ou 48V (1,25A) pour répondre aux besoins d'alimentation variés des appareils non PoE.

Options de montage flexibles

Les options de montage mural et sur rail DIN du répartiteur PoE++ industriel 10G offrent une plus grande flexibilité d'installation et s'adaptent à la plupart des scénarios.

Adaptateur ethernet 10G

1 port d'entrée PoE++ 10G, 1 port de sortie 10G

Alimentation poe++

Aucun adaptateur secteur nécessaire : le répartiteur PoE++ industriel 10G utilise une connexion réseau PoE++ et sépare l'alimentation et les données en connexions distinctes pour connecter un appareil non-PoE situé jusqu'à 100 m (328 pieds)

Sortie d'alimentation ajustable

Un interrupteur DIP pratique permet d'ajuster la tension de sortie à 12V (2,3A), 16V (2,3A), 24V (2,3A) ou 48V (1,25A) pour répondre aux besoins d'alimentation des appareils non-PoE

Double bornier de sortie d'alimentation DC

Le répartiteur PoE++ est équipé d'un bornier de sortie d'alimentation DC double, permettant d'alimenter jusqu'à deux appareils

Conception industrielle

Équipé d'un boîtier métallique classé IP50, conçu pour résister à un degré élevé de vibrations et de chocs, tout en fonctionnant dans une plage de températures extrêmes de -40° à 75° C (-40° à 167° F) pour les environnements industriels

Mur montable

La conception murale du répartiteur industriel 10G s'adapte à la plupart des scénarios d'installation.

Montage sur rail DIN

La conception murale du répartiteur industriel 10G PoE++ s'adapte à un rail DIN TS35 standard.

SOLUTIONS RÉSEAUX

Normes

• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3bz
• IEEE 802.3an
• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt

Interface du périphérique

• 1 port 10G (10 Mbit/s/100 Mbit/s/1000 Mbit/s/2,5 Gbit/s/10 Gbit/s) • 1 port PoE++ 10G (10 Mbit/s/100 Mbit/s/1000 Mbit/s/2,5 Gbit/s/10 Gbit/s) - Bornier détachable à 4 broches (double sortie DC) - Commutateur DIP à puissance sortante ajustable (48V, 24V, 16V, 12V) - Voyant LED

Bornes

• Double sortie d'alimentation DC, 4 broches • Section des fils : 0,75 mm² à 2,5 mm²
• Fil plein (AWG) : 12-18
• Fil torsadé (AWG) : 12-18
• Couple: 3 livres – In/0,2 Nm/0,56 Nm
• Longueur de câble à dénuder: 6-7 mm

Boîtier

• Boîtier métallique IP50
• Fixation rail DIN
• Fixation murale
• Point de mise à la terre
• Protection ESD 6 kV • Protection contre les surtensions de 6 kV • Protection RJ45 ESD 6 kV

Alimentation

• Entrée : Puissance PoE 15,4 W/30 W/60 W/90W
• Consommation max.: 1,13 W (répartiteur uniquement)
• Sortie DC combinée max.: 48V (1,25A), 24V (2,3A), 16V (2,3A), 12V (2,3A)

Entrée PoE	Max. Sortie CC (répartie entre deux appareils)
90W	Sortie CC 48 V (1,25 A) : 60 WSortie CC 24 V (2,3 A) : 55 WSortie CC 16 V (2,3 A) : 36,8 WSortie CC 12 V (2,3 A) : 27,6 W
60W	Sortie CC 48 V (1,05 A) : 50 WSortie CC 24 V (2,04 A) : 49 WSortie CC 16 V (2,18 A) : 35 WSortie CC 12 V (2,16 A) : 26 W
30W	Sortie CC 48 V (0,52 A) : 25 WSortie CC 24 V (0,95 A) : 23 WSortie CC 16 V (1,37 A) : 22 WSortie CC 12 V (1,83 A) : 22 W
15.4W	Sortie CC 48 V (0,22 A) : 10,6 WSortie CC 24 V (0,44 A) : 10,7 WSortie CC 16 V (0,63 A) : 10,2 WSortie CC 12 V (0,85 A) : 10,2 W

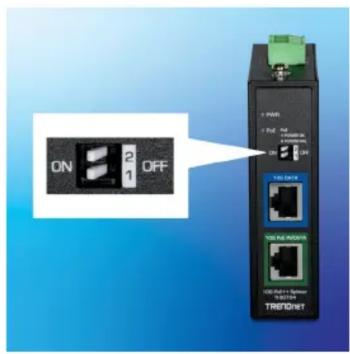

Interrupteur DIP

DIP 1	DIP 2	Fonction
Marche	Marche	48 V CC (par défaut)
Marche	Arrêt	24V DC
Arrêt	Marche	16V DC
Arrêt	Arrêt	12V DC

• 812 314 heures à 25 °C

Température de fonctionnement

- 40° - 75°C (-40° - 167°F)

Humidité en fonctionnement

• Max. 95% sans condensation

Dimensions

- 99 x 90 x 28 mm (3,9 x 3,54 x 1,1 po)

Poids

• 432 g (15,2 oz.)

Certifications

• CE • FCC • LVD • Résistance aux chocs (IEC 60068-2-27) • Résistance aux chutes (IEC 60068-2-31) • Résistance aux vibrations (IEC 60068-2-6)

Garantie

• 3 ans

Contenu de l'emballage

• TI-SG704 - Bornier détachable - Kit de montage mural et sur rail DIN

*Clause de non-responsabilité : Les commutateurs DIP définiront la même tension pour les deux sorties DC

Toutes les références au débit ne sont données qu'à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l'apparence réelle du produit peut différer de celle illustrée ici.
