MODE D'EMPLOI E30584 IFM

Dispositif de fixation

E30584

1 Consignes de sécurité

- Le produit fourni est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( ➞ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace du produit contre l'endommagement.

2 Usage prévu

Le dispositif de fixation permet de fixer les capteurs ifm de type PG14xx sur une surface verticale ou horizontale.

3 Montage

3.1 Monter le dispositif de fixation

Le dispositif de fixation permet les options suivantes pour monter le capteur :

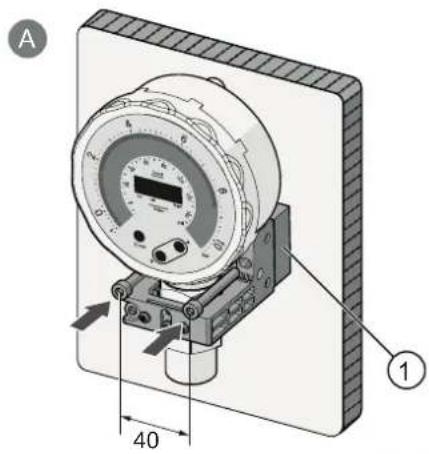

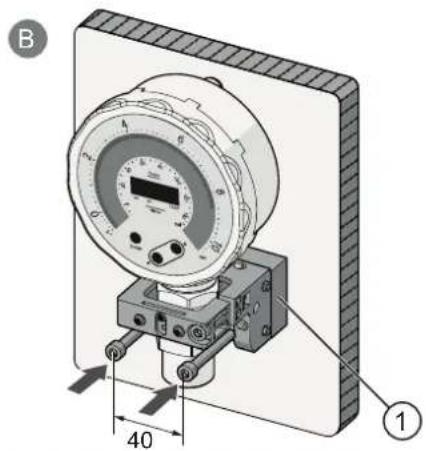

• Montage sur une surface verticale à l'arrière du capteur (option A ou B).

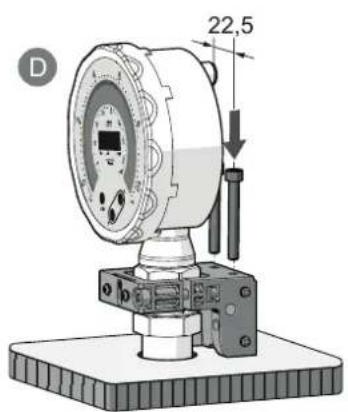

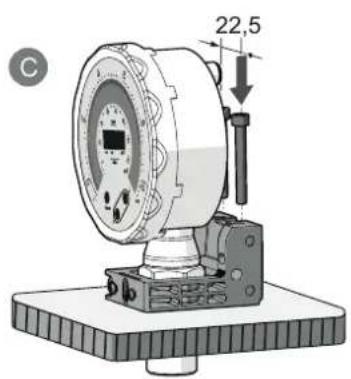

• Montage sur une surface horizontale (option C ou D).
  Choisir l'une des options de montage et préparer les deux trous sur la surface de montage.
  Monter le dispositif de fixation à l'aide des vis fournies, conformément aux illustrations suivantes.
  Pour un montage mural, utiliser la cale fournie afin de laisser suffisamment d'espace pour la fiche à l'arrière de l'appareil.
  A la suite du montage : Monter l'appareil dans le dispositif de fixation 4.

A 40 1

B 40 ①

Fig. 1: Montage mural

1 : Cale

C 22,5

D 22,5

Fig. 2: Montage sur table

3.2 Monter l'appareil dans le dispositif de fixation

L'exemple suivant montre le montage d'un capteur raccordé au process via un tuyau au moyen d'un adaptateur de raccordement.

▶ Fixer le dispositif de fixation sur une surface 4.

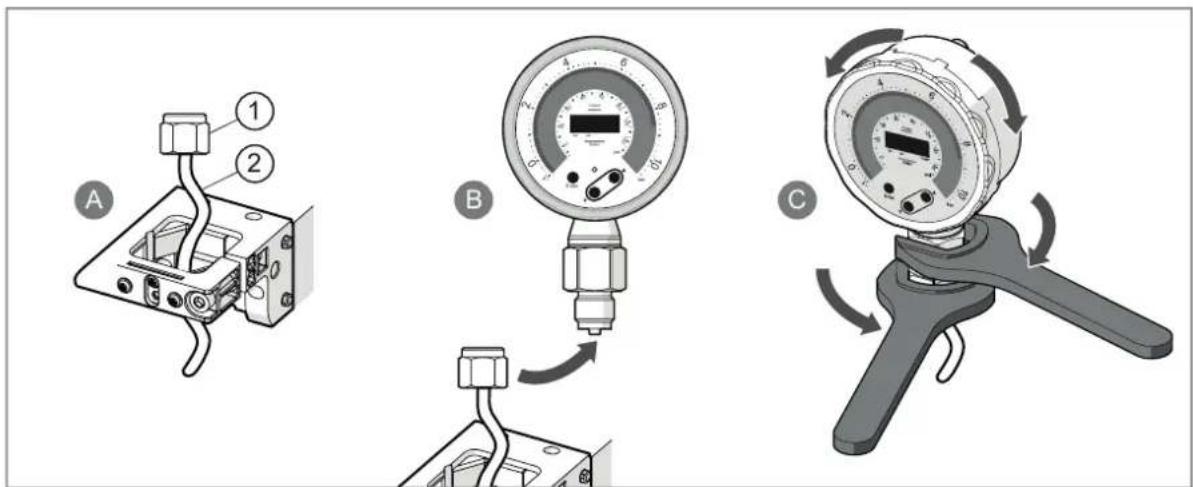

Faire passer le tuyau avec un adaptateur de raccordement approprié à travers le dispositif de fixation (A).
Visser l'adaptateur de raccordement sur le raccord de l'appareil (B).
▶ Utiliser deux clés opposées pour serrer la connexion entre l'adaptateur et l'appareil et, si nécessaire, ajuster l'orientation de l'afficheur (C).

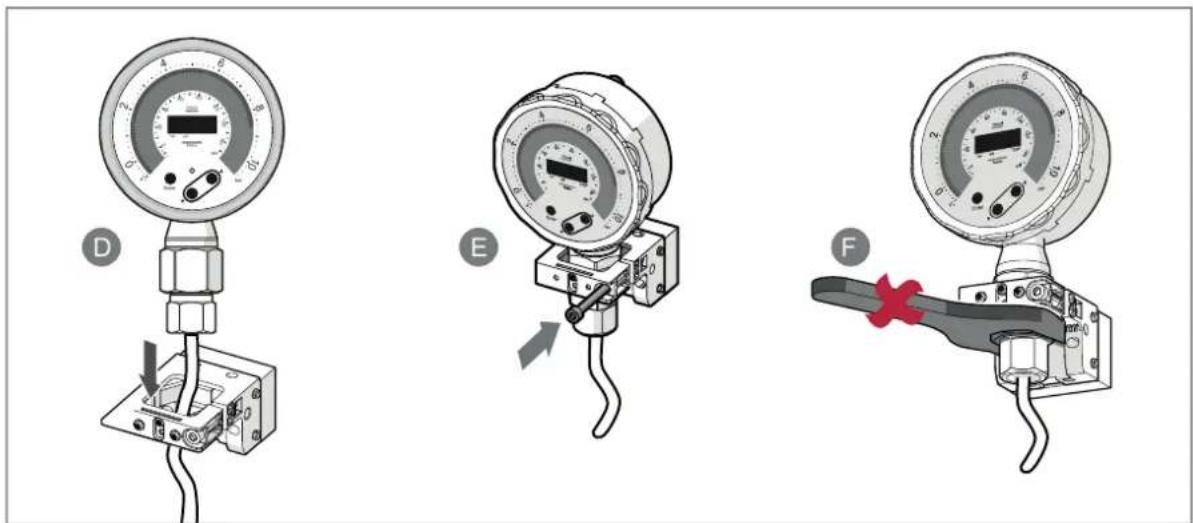

Insérer l'appareil dans le dispositif de fixation (D).
Orienter l'afficheur et fixer l'appareil avec la vis à six pans creux (E).

Fig. 4: Monter l'appareil dans le dispositif de fixation

▶ Ne pas serrer l'adaptateur de raccordement lorsque l'appareil est placé dans le dispositif de fixation (F) : cela pourrait endommager le dispositif de fixation et empêcher un serrage suffisant.

3.3 Identification du matériel

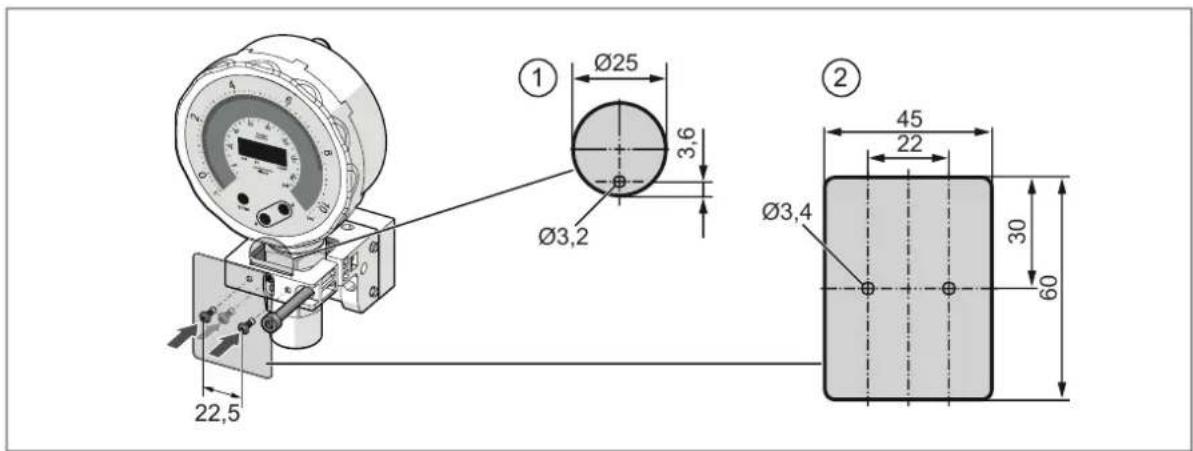

Pour identifier le matériel, deux options sont disponibles pour fixer une plaque signalétique au dispositif de fixation à l'aide des vis fournies :

① Ø25 3,6 Ø3,2 ② 45 22 Ø3,4 30 60 22,5

Fig. 5: Matériel

1 : Plaque ronde
2 : Plaque rectangulaire
