ProLite X2791QS - Moniteur IIYAMA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ProLite X2791QS IIYAMA au format PDF.
| Type de produit | Moniteur LCD |
| Marque | Iiyama |
| Modèle | ProLite X2791QS |
| Taille d'écran | 27 pouces (68,5 cm) |
| Technologie de la dalle | IPS (In-Plane Switching) |
| Résolution native | 2560 x 1440 (WQHD) |
| Luminosité | 350 cd/m² (typique) |
| Contraste | 1000:1 (typique), fonction Contraste avancé disponible |
| Temps de réponse | MPRT 1 ms |
| Angle de vision | 89° gauche/droite, 89° haut/bas (typique) |
| Nombre de couleurs | Environ 16,7 millions |
| Connecteurs d'entrée | 1 x HDMI, 1 x DisplayPort |
| Haut-parleurs intégrés | 2 x 2 W (stéréo) |
| Prise casque | Mini-jack 3,5 mm (stéréo) |
| Alimentation | 100-240 V AC, 50/60 Hz, 1,7 A |
| Consommation électrique (typique) | 17 W |
| Consommation en veille | ≤ 0,5 W |
| Dimensions (avec pied) | 613,0 x 428,5 x 190,0 mm (L x H x P) |
| Poids net | 3,8 kg |
| Inclinaison | 20° vers le haut, 3° vers le bas |
| Montage VESA | 100 x 100 mm |
| Fonctions principales | Adaptive Sync, Overdrive, Réduction du flou de mouvement, Flicker-Free, Réduction de la lumière bleue, i-Style Color, ECO, Contraste avancé, Lissage numérique des caractères |
| Entretien et nettoyage | Utiliser un chiffon doux et sec. Ne pas utiliser d'alcool, de désinfectants ou de solvants. Débrancher avant nettoyage. |
| Sécurité | Ne pas ouvrir le boîtier. Utiliser la tension spécifiée. Ne pas exposer à l'eau ou à l'humidité. Débrancher en cas d'anomalie. |
| Pièces détachées et réparabilité | Contacter le revendeur ou le support iiyama pour toute réparation. Utiliser uniquement des câbles d'alimentation fournis par iiyama. |
| Informations générales | Certifié TCO, CE, TÜV-GS, VCCI, PSE, EAC. Conforme aux directives européennes. |
FOIRE AUX QUESTIONS - ProLite X2791QS IIYAMA
Questions des utilisateurs sur ProLite X2791QS IIYAMA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice ProLite X2791QS - IIYAMA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ProLite X2791QS de la marque IIYAMA.
MODE D'EMPLOI ProLite X2791QS IIYAMA
Merci d'avoir choisi le moniteur LCD iiyama. Nous recommandons de lire ce manuel complet soigneusement avant d'installer et d'alimenter le moniteur. Conserver ce manuel pour toute référence ultérieure.
Ce moniteur LCD est conforme aux spécifications des directives CE/UE 2014/30/UE, aux directives EMC, aux basses tensions 2014/35/UE, aux directives ErP 2009/125/CE et aux directives RoHS 2011/65/UE.
La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur comme à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.
Modèle No. : PL2491HA / PL2791HA / PL2791QA
Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : https://iiyama.com
- Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. ■ Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs. ■ Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. ■ La police utilisée dans le menu OSD est sous licence Apache, version 2.0. Vous pouvez obtenir une copie de la licence à l'adresse http://www.apache.org/licenses/LICENSE-2.0
■ Numéro d'enregistrement EPREL
XB2491H-B1:2517093 X2491H-B1:2517088
XB2491HS-B1:2517083 X2491HS-B1:2517056
COMMANDES ET CONNECTEURS :
ProLite XB2491HS / ProLite XB2491H / ProLite XB2791HS /
ProLite XB2791QS...12
COMMANDES ET CONNECTEURS :
ProLite X2491HS / ProLite X2491H / ProLite X2791HS /
ProLite X2791QS 13
CONNEXION DE VOTRE MONITEUR....14
DÉCONNECTER VOTRE MONITEUR....18
MISE EN ROUTE DE L'ORDINATEUR....18
AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION :
ProLite XB2491HS / ProLite XB2491H / ProLite XB2791HS /
ProLite XB2791QS...18
RÉGLAGE DE L'ANGLE DE VISION :
ProLite X2491HS / ProLite X2491H / ProLite X2791HS /
ProLite X2791QS 19
UTILISATION DU MONITEUR 20
CONTENU DU MENU....21
SYSTÈME VEILLE....31
DEPANNAGE 32
INFORMATIONS DE RECYCLAGE....33
ANNEXE....34
CARACTÉRISTIQUES TECHNIQUES :
ProLite XB2491HS-B1 / ProLite XB2491H-B1 34
CARACTÉRISTIQUES TECHNIQUES :
ProLite X2491HS-B1 / ProLite X2491H-B1 35
CARACTÉRISTIQUES TECHNIQUES : ProLite XB2791HS-B1..36
CARACTÉRISTIQUES TECHNIQUES : ProLite X2791HS-B1.....37
CARACTÉRISTIQUES TECHNIQUES : ProLite XB2791QS-B1..38
CARACTÉRISTIQUES TECHNIQUES : ProLite X2791QS-B1.....39
DIMENSIONS : ProLite XB2491HS / ProLite XB2491H......40
DIMENSIONS : ProLite X2491HS / ProLite X2491H.....40
En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.
NE JAMAIS OUVRIR le boitier
Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.
NE PAS introduire d'objets dans le moniteur
N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.
Installer le moniteur sur une surface PLANE et STABLE
Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.
NE PAS Utiliser son moniteur pres de l'eau
N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.
Utiliser la tension secteur specifiee
Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifiée. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.
Protection des CABLES
Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.
Conditions climatiques defavorables
Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.
Installation
Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.
NE PAS PLACER le moniteur dans une position dangereuse
Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.
Maintenir une BONNE ventilation
Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. En enlevant le pied, les slots de ventilation à l'arrière du moniteur peuvent se bloquer. Ceci peut entraîner une surchauffe et provoquer un feu ou des dommages. Assurez-vous de bien laisser assez de ventilation en enlevant le pied. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.
Deconnectez les CABLES lorsque vous deplacez le moniteur
Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.
Debranchez le moniteur
Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.
Toujours debrancher le moniteur en TIRANT sur la prise
Pour déconnecter l'adaptateur secteur, le câble secteur ou le câble vidéo, tirez toujours par la prise. Ne jamais tirer par le câble, lui-même, car cela peut entrainer un incendie ou un choc électrique.
NE touchez PAS la prise avec des MAINS humides
Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.
LORS de l'installation du moniteur sur votre ordinateur
Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.
FAITES Attention à vos MAINS et vos DOIGS!
■ Attention : la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision. Ne vous coincez pas les doigts. ■ Attention : manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts. (Concerne le modèle avec la régulation de la hauteur.)
Remarque pour un usage 24/7
Ce produit n'est pas spécifiquement conçu pour une utilisation 24/7 dans n'importe quel environnement.
Remarque spécifique à l'utilisation d'un ordinateur de BUREAU
Ce produit est conçu pour une utilisation sur bureau et non pour les applications d'affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural.
N'inclinez PAS l'écran TROP vers le BAS
Pour éviter d'endommager l'écran, comme le décollement de la dalle LCD du cadre, assurez-vous que le moniteur ne soit pas incliné vers le bas au-delà de sa plage d'ajustement.
N'utilisez PAS d'alcool ou de désinfectants sur le moniteur
Ne vaporisez pas d'alcool ou de désinfectants directement sur le moniteur et ne les utilisez pas à proximité de celui-ci. De même, n'essuyez pas le moniteur avec un chiffon ou une lingette contenant de l'alcool ou des désinfectants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants.
Recommandations d'usage
Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'œil.
Remarques sur les ECRANS a cristaux liquides (LCD)
Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:
Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas, ajuster l'image correctement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisée. En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures.
Service CLIENT
Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après-vente d'iiyama pour conseil ou pour remplacer l'emballage.
Avertissement
■ Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama. ■ Pour des raisons de sécurité, éteignez et débranchez le moniteur avant de le nettoyer.
Attention
Ne vaporisez pas d'alcool ou de désinfectants directement sur le moniteur et ne les utilisez pas à proximité de celui-ci. De même, n'essuyez pas le moniteur avec un chiffon ou une lingette contenant de l'alcool ou des désinfectants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants. Pour éviter d'endommager le moniteur (écran LCD, boîtier, bornes de connexion) ou les accessoires, n'utilisez jamais les solvants puissants ou les lingettes de nettoyage suivants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants.
| Benzine | Eau hypochloreuse |
| Diluant | Solvants acides ou alcalins |
| Alcool | Cire |
| Eau de Javel | Abrasifs |
| Peroxyde | Nettoyant pour matériel de bureau |
| Acétone | Nettoyant pour vitres |
| Chlorure de méthylène | Papier de soie |
| Toluène | Mouchoir humide |
| Ammoniaque | Chiffon chimique |
| Solution d'hypochlorite de sodium (Eau de Javel) | Papier de nettoyage etc. |
■ Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. ■ Ne laissez pas l'écran LCD mouillé. Si des gouttelettes d'eau ou d'autres liquides se déposent sur l'écran, essuyez-le immédiatement avec un chiffon doux et sec. Si l'eau reste sur l'écran LCD, il risque de se décolorer ou de se tacher. De plus, si de l'humidité pénètre à l'intérieur du moniteur, cela peut l'endommager. ■ Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.
Entretien régulier
Essuyez délicatement le boîtier avec un chiffon doux, sec et propre. Si votre moniteur est particulièrement sale, imbibez le chiffon d'un détergent doux dilué dans de l'eau, essorez-le bien, puis éliminez la saleté. Essuyez ensuite immédiatement avec un chiffon doux et sec.
Désinfection à l'alcool
La désinfection à l'alcool peut provoquer une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants. Nous vous recommandons plutôt de vous désinfecter les mains à distance de l'écran, avant et après son utilisation.
Si vous devez absolument désinfecter le moniteur avec de l'alcool, veuillez d'abord prendre connaissance des avertissements et des attentions mentionnés ci-dessus. Évitez également les désinfections fréquentes à l'alcool.
Avant d'utiliser le moniteur
Résolutions prises en charge jusqu'à 1920 × 1080 : ProLite XB2491H / ProLite X2491H / ProLite XB2491HS / ProLite X2491HS / ProLite XB2791HS / ProLite X2791HS Podporuje rozlišení až 2560 × 1440 : ProLite XB2791QS / ProLite X2791QS Contraste élevé 1500:1 (Typique), Fonction d'Contraste avancé disponible : ProLite XB2491H / ProLite X2491H / ProLite XB2491HS / ProLite X2491HS / ProLite XB2791HS / ProLite X2791HS Contraste élevé 1000:1 (Typique), Fonction d'Contraste avancé disponible : ProLite XB2791QS / ProLite X2791QS Luminosité 350cd/m² (Typique) Temps de réponse de l'image animée 1ms L'image sans scintillements Réd. de lum. Bleue Lissage numérique des caractères ◆ 2 haut-parleurs stéréo 2W ◆ Conception ergonomique : Approuvé TCO Certified Système de Veille Conforme au standard de montage VESA (100mm × 100mm) Trou clé pour verrouillage de sécurité
Vérification du contenu de l'emballage
Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est détérioré, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.
■ Câble d'alimentation*1
■ Câble HDMI
■ Socle du pied avec une vis ^*2
■ Tournevis ^*2,4
■ Socle du pied ^4
■ Support de câble ^*3
■ Guide de sécurité
■ Guide de démarrage rapide
Attention
*1 Toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama. Un câble secteur supérieur ou égal à la Norme H05VVF, 3G, 0,75mm² doit être utilisé. *2 Accessoire pour ProLite XB2491HS / ProLite XB2491H / ProLite XB2791HS / ProLite XB2791QS *3 Accessoire pour ProLite X2491HS / ProLite X2491H / ProLite X2791HS / ProLite X2791QS *4 Situé à l'arrière de la Plaque VESA
Attention
- Ce produit est conçu pour une utilisation sur bureau et non pour les applications d'affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural. ■ Avant l'installation, assurez-vous que le bras de l'écran ou le support du bras de bureau est suffisamment solide pour supporter le poids nécessaire de l'écran et du support. ■ L'angle du moniteur doit être compris entre 23° vers le haut et 5° vers le bas. Ce produit ne peut pas être utilisé orienté vers le haut ou vers le bas au-delà de cette plage. Si le moniteur est utilisé (ou installé) à un angle de plus de 5° vers le bas, l'écran LCD peut se détacher du cadre et tomber, ce qui pourrait l'endommager. De plus, de tels cas ne seront pas couverts par l'assistance ou la garantie. ■ Vérifiez régulièrement le serrage des vis. Si les vis ne sont pas assez serrées, le moniteur peut se détacher et causer des blessures ou des dommages.


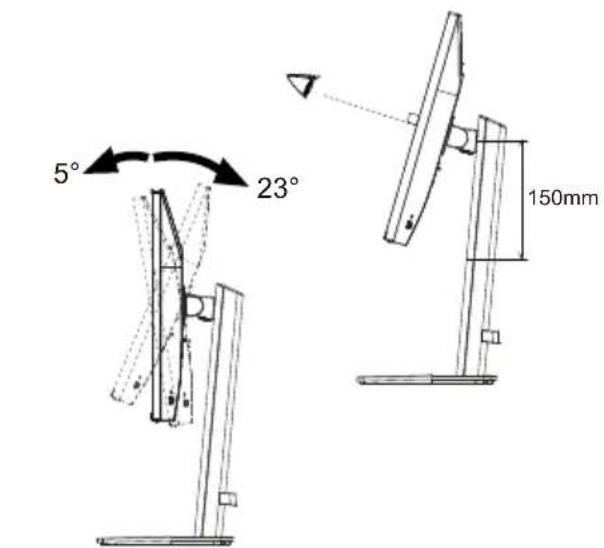

5° 23°Attention
Lors de l'utilisation d'un bras d'affichage ou d'un support de bureau, tenez compte de l'épaisseur du support de montage VESA et utilisez quatre vis M4×10mm pour le fixer au moniteur. Veillez à ce que toutes les vis soient serrées et fixées correctement. L'utilisation de vis plus longues que celles-ci peut provoquer des chocs électriques ou des dommages en entrant en contact avec les pièces électriques à l'intérieur du moniteur.

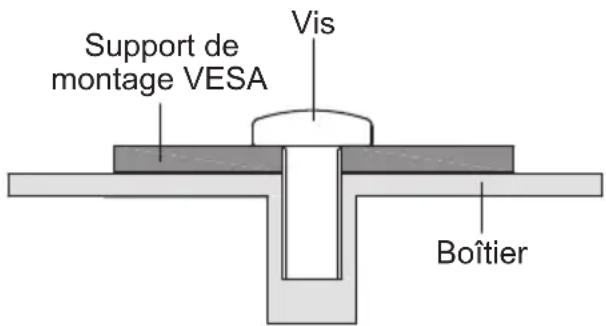

Pour ce produit, l'épaisseur du support de montage VESA est supposée être d'environ 2,5mm.


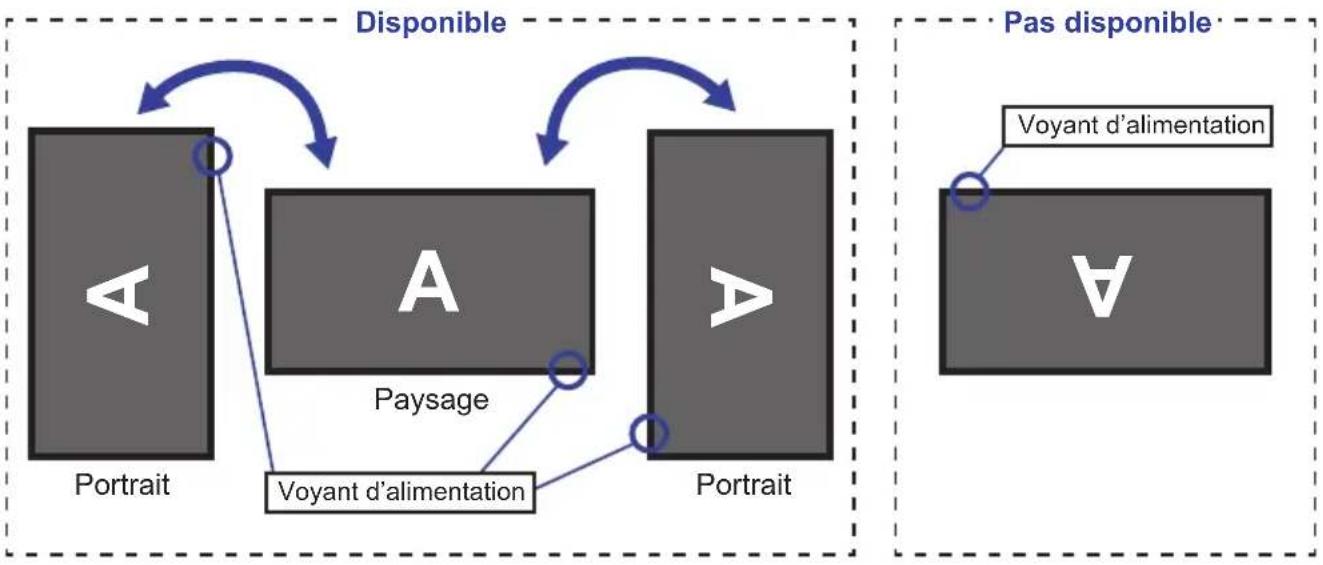

Il a été conçu pour être utilisé dans les deux modes d'affichage "Paysage" et "Portrait". Pour utiliser le mode "Portrait", vous aurez besoin d'une carte vidéo adaptée.
Avec pied:
■ Ajuster la hauteur du moniteur au maximum avant la rotation de l'écran. ■ Tenter de forcer la rotation de l'écran sans régler la hauteur du pied risque d'endommager l'écran ou le pied.
• Prolite X2491HS / prolite X2491H / prolite X2791HS / prolite X2791QS
Il est conçu pour afficher vos contenus en mode paysage.
Disponible
Attention
■ Posez le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dommages matériels en cas de chute. ■ Ne heurtez pas le moniteur, cela pourrait l'endommager. ■ Débranchez le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages. ■ Vérifiez régulièrement le serrage des vis. Si les vis ne sont pas assez serrées, le moniteur peut se détacher et causer des blessures ou des dommages.

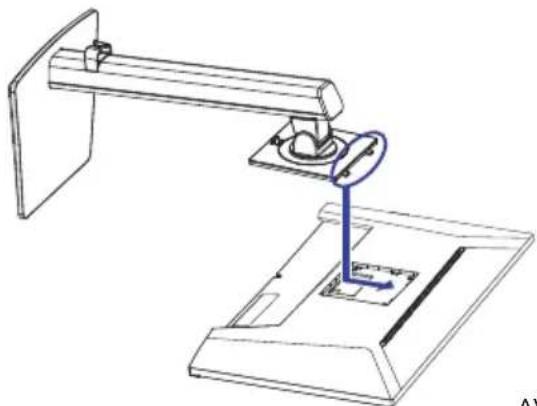

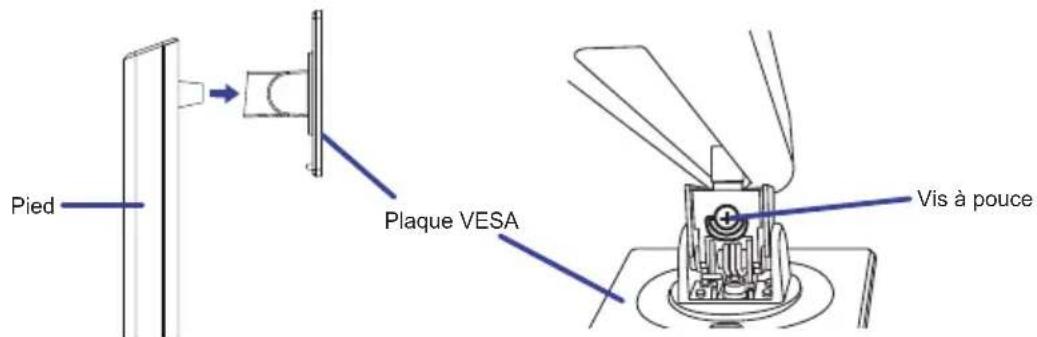

① Fixez le Pied à la Plaque VESA, puis serrez la «vis à pouce» avec le tournevis fourni pour les sécuriser.


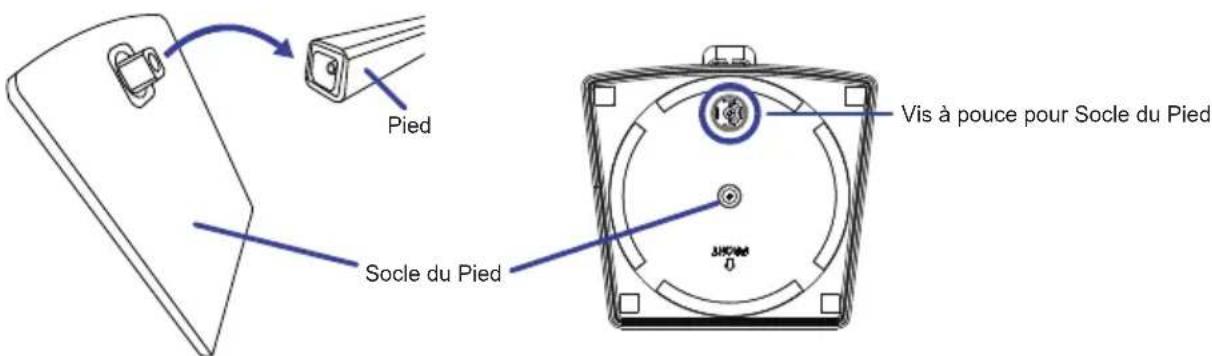

Pied Plaque VESA Vis à pouce② Installez le Socle du pied sur le Pied, puis serrez la «vis à pouce» avec le tournevis fourni pour les sécuriser.


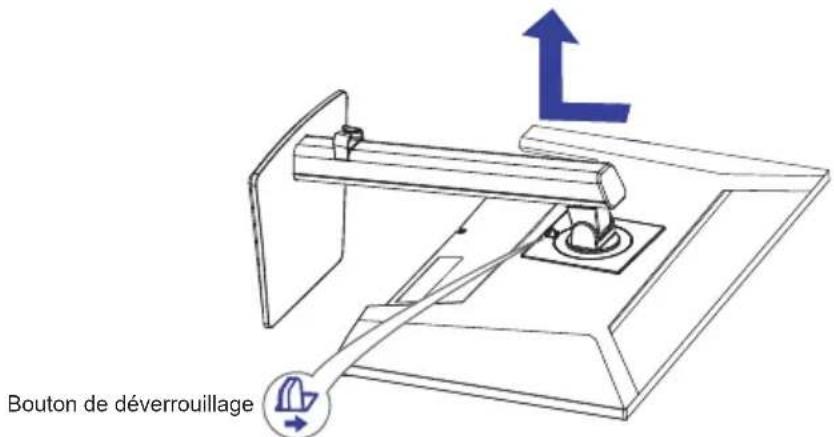

① Placez d'abord un morceau de tissu ② Appuyez sur le bouton de déverrouillage pour retirer le support.
Attention
■ Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute. ■ Ne heurtez pas le moniteur, cela pourrait l'endommager. ■ Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

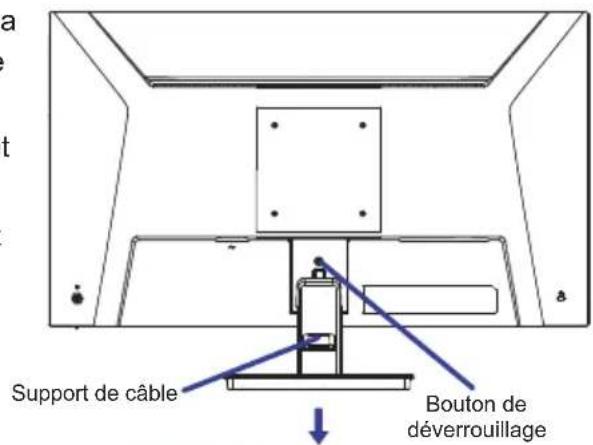

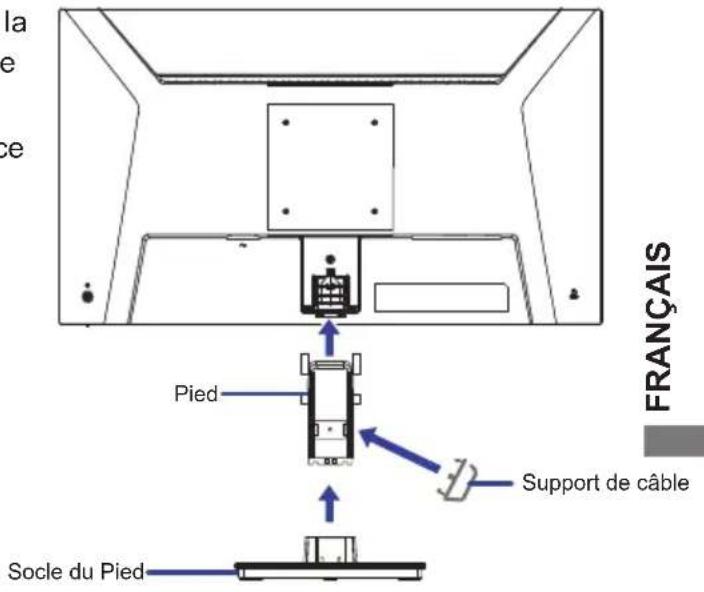

① Placez d'abord un morceau de tissu En tenant le moniteur, enfoncez le Pied jusqu'à ce que vous entendiez un clic. ③ Installez le socle du pied sur le pied. ④ Replacez le Support de câble.


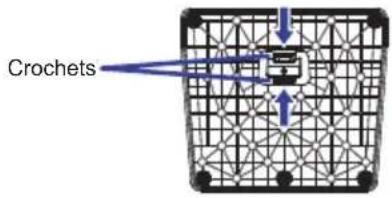

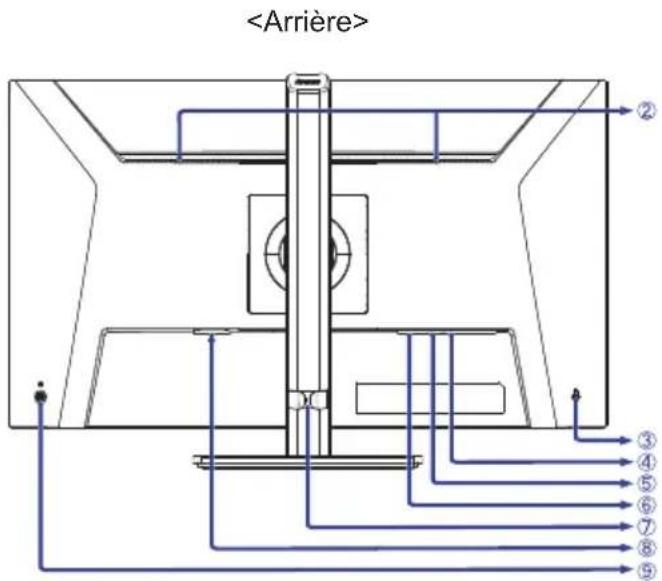

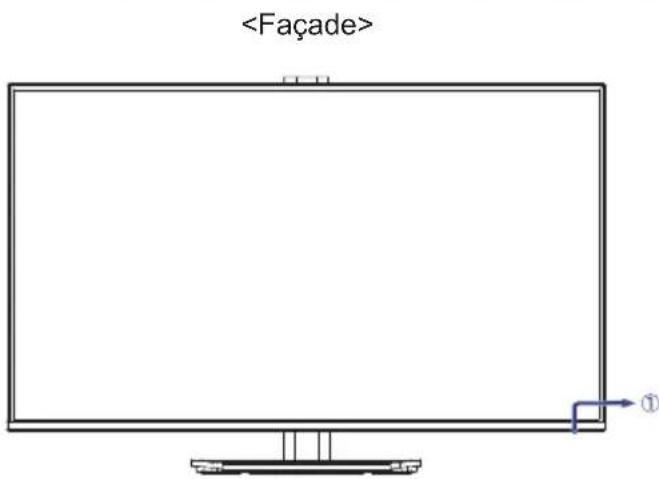

CrochetsCommandes et connecteurs : ProLite XB2491HS / ProLite XB2491H / ProLite XB2791HS / ProLite XB2791QS
Voyant d'alimentation
NOTEZ Bleu : Fonctionnement normal
Orange : Mode veille
② Haut-parleurs*1 ③ Trou de clé pour verrouillage de sécurité
NOTEZ Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.
Prise Casque (∩)
NOTEZ Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
⑤ Connecteur de HDMI (HDMI) : ProLite XB2491HS, XB2491H, XB2791HS Connecteur de DisplayPort (DP) : ProLite XB2791QS ⑥ Connecteur de DisplayPort (DP) : ProLite XB2491HS, XB2491H, XB2791HS Connecteur de HDMI (HDMI) : ProLite XB2791QS ⑦ Support de câble ⑧ Connecteur d'alimentation secteur ( ~ Courant alternative) ⑨ Manette ( ⏻)
NOTEZ Une courte pression allume le moniteur.
Un appui long pendant 3 secondes éteint le moniteur.

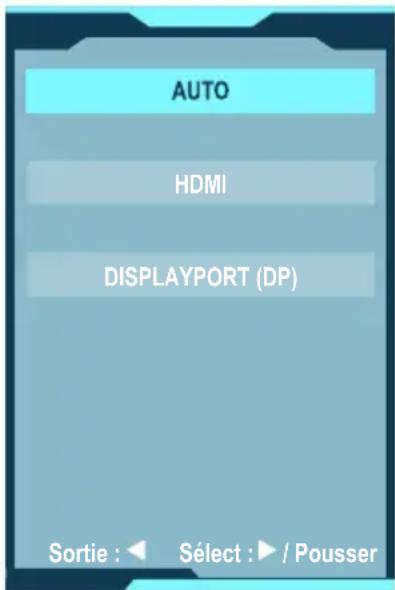

Haut / Sélection du signal [ ↗]
Direct
Bas [ ◇]
Gauche / Sous-menu [ ← ] * 2 Raccourci

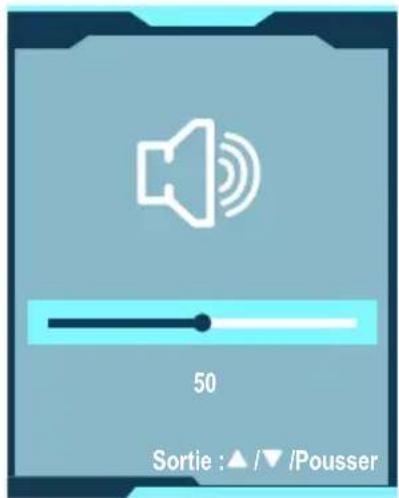

Droite / Volume [ → ]* 2 Raccourci
*1 Non disponible pour les modèles ProLite XB2491H *2 Direction lorsque l'on regarde l'écran de face

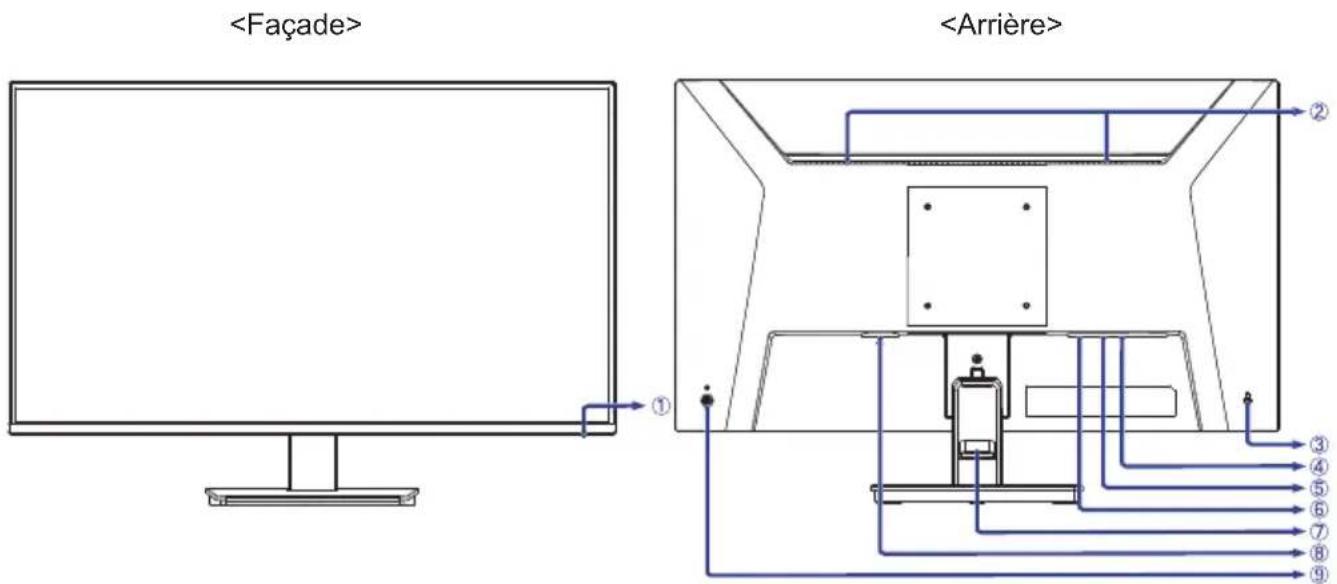

Commandes et connecteurs : ProLite X2491HS / ProLite X2491H / ProLite X2791HS / ProLite X2791QS
NOTEZ Bleu : Fonctionnement normal
Orange : Mode veille
② Haut-parleurs *1 ③ Trou clé pour verrouillage de sécurité
NOTEZ Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.
Prise Casque ( )
NOTEZ Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
⑤ Connecteur de HDMI (HDMI) : ProLite X2491HS, X2491H, X2791HS Connecteur de DisplayPort (DP) : ProLite X2791QS ⑥ Connecteur de DisplayPort (DP) : ProLite X2491HS, X2491H, X2791HS Connecteur de HDMI (HDMI) : ProLite X2791QS ⑦ Support de câble ⑧ Connecteur d'alimentation secteur (÷ Courant alternative) ⑨ Manette ( ⏻
NOTEZ Une courte pression allume le moniteur.
Un appui long pendant 3 secondes éteint le moniteur.
Haut / Sélection du signal [ ↗]
Direct
Bas [ ◇]
Gauche / Sous-menu [ ◀] * 2 Raccourci
Droite / Volume [ ▶] * 2 Raccourci
*1 Non disponible pour les modèles ProLite X2491H *2 Direction lorsque l'on regarde l'écran de face

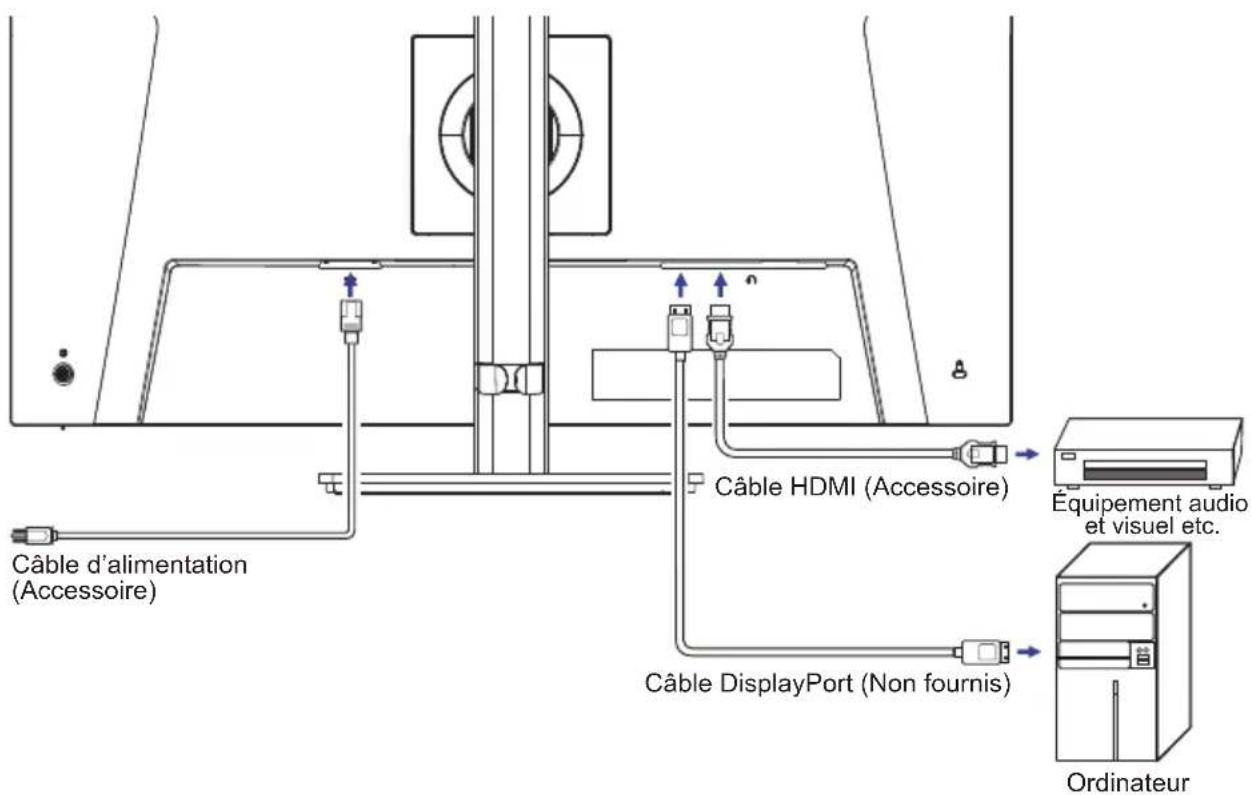

Connexion de votre moniteur
① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique. ④ Allumez votre écran et votre ordinateur.
■ Assurez-vous que l'installation du bâtiment dispose d'un disjoncteur de 120/240V, 20A (maximum). ■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. ■ Le matériel connectable de Type A doit être connecté à la Prise de Terre. ■ La prise doit être installée à proximité de l'équipement avec une accessibilité facile. ■ Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l'ouïe.


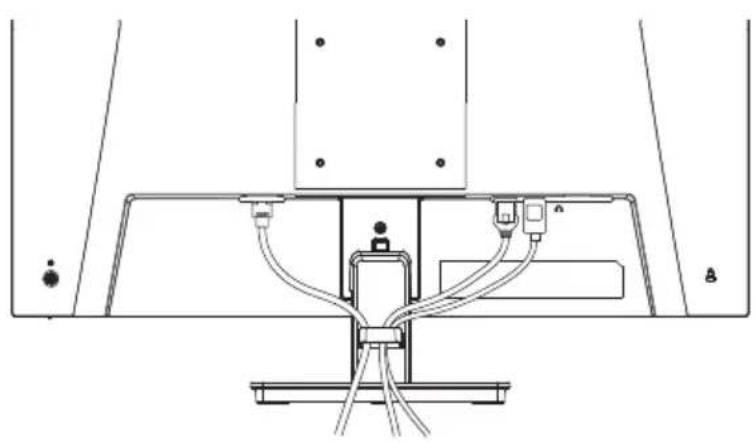

Passez les câbles à travers le support de câble pour les regrouper.


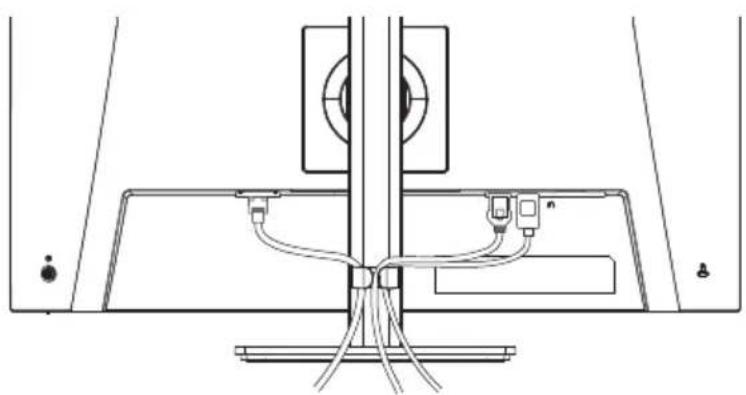

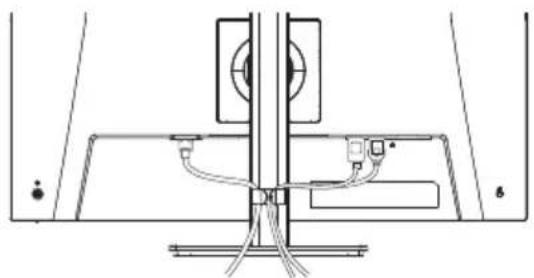

Rassemblez les câbles
Passez les câbles à travers le support de câble pour les regrouper.
Exemple de connexion :
ProLite X2496HSC / ProLite X2796HSC / ProLite X2796QSC
Passez les câbles à travers le support de câble pour les regrouper.
Passez les câbles à travers le support de câble pour les regrouper.
Désconnecter votre moniteur
Assurez-vous que l'ordinateur et le moniteur sont éteints. Déconnectez d'abord la source d'alimentation, puis débranchez le câble d'alimentation du moniteur. Déconnectez le câble de signal de l'ordinateur et du moniteur.
Mise en ROUTE de l'ordinateur
■ Fréquences du signal Passez aux fréquences souhaitées. Détails à la page 43 "FRÉQUENCES DE SYNCHRONISATION".
Ajustement de la hauteur et l'angle de VISION : ProLite XB2491HS / ProLite XB2491H / ProLite XB2791HS / ProLite XB2791QS
■ Pour une vision optimale, il est recommandé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance. ■ Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle. ■ La hauteur du moniteur peut être réglée jusqu'à 150 mm, l'angle d'inclinaison du panneau peut être réglé jusqu'à 23° vers le haut et 5° vers le bas, et le socle peut pivoter à 360°.
Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision.
Cela pourrait engendrer des dommages ou des fêlures de l'écran LCD.
■ ATTENTION : La prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision. Ne vous coincez pas les doigts. ■ ATTENTION : Manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts.
■ Pour une vision optimale, il est recommandé de regarder le moniteur bien en face. ■ Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation. ■ Vous pouvez régler l'angle du moniteur jusqu'à 20° vers le haut et 3° vers le bas. ■ Afin de vous assurer une position du corps saine et relaxe quand vous regardez l'image du moniteur dans votre espace de travail, il est recommandé que le réglage de l'angle d'inclinaison n'excède pas 10°. Réglez ensuite l'angle du moniteur comme vous le désirez.
■ Ne touchez pas l'écran LCD lorsque vous réglez l'angle. Cela pourrait endommager ou casser l'écran LCD. ■ Faites très attention à ne pas vous pincer les doigts ou les mains lors du réglage de l'angle.
Pour créer la meilleure image possible, votre moniteur LCD iiyama a été préréglé en usine avec le CALENDRIER CONFORME indiqué à la page 43. Vous pouvez également régler l'image en suivant les instructions ci-dessous.
① Appuyez sur le joystick [Centre] sur le moniteur pour afficher les réglages à l'écran. Des pages additionnelles au menu peuvent être visualisées en utilisant la manette [◇/◇].
Par exemple, pour corriger la position verticale OSD, sélectionnez l'élément "OSD" du Menu, puis appuyez sur la manette [Centre]. Puis, sélectionnez "Position V." en utilisant la manette [∅/∅]. Une échelle de réglage devient active après un nouvel appui sur la manette [Centre]. Utilisez ensuite la manette [∅] pour corriger la position verticale OSD. La position verticale OSD de l'image entière doit changer pendant que vous effectuez l'opération.
■ Lorsque l'utilisation de manette est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour la "Délai affichage OSD". L'inclinaison du manette [⇐] peut également être utilisée pour fermer rapidement la fenêtre OSD. ■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu.
Veuillez comprendre à l'avance que la modification de certains éléments du menu peut affecter d'autres ajustements ou paramètres.

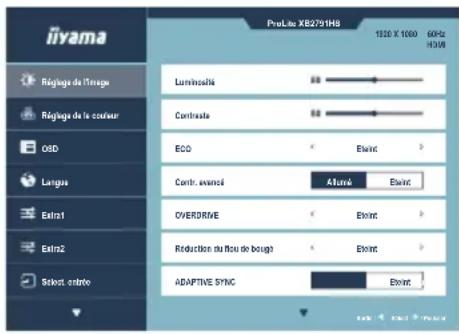

Réglage de l'image Picture Adjust
| Luminosité *1BrightnessRaccourci | Trop sombreTrop lumineux |  | |
| ContrasteContrast | Trop terneTrop intense |  | |
| ECO ECORaccourci | Eteint Normal | ||
| Mode1 La luminosité du rétro-éclairage est réduite. | |||
| Mode2 | La luminosité du rétro-éclairage est plus réduite qu'en mode 1. | ||
| Mode3 | La luminosité du rétro-éclairage est plus réduite qu'en mode 2. | ||
| Contr. avancéAdv. Contrast | Allumé Augmentation du taux de contraste | ||
| Eteint Rapport de contraste typique | |||
| NOTEZContraste avancé règle la luminosité en fonction de l'image et améliore le rapport de contraste pendant la lecture d'un film. | |||
| OverdriveOverdrive | Eteint / 1 / 2 / 3 / 4 / 5Il améliore le temps de réponse des niveaux de gris de l'écran LCD panneau. Un niveau plus élevé se traduit par un temps de réponse plus rapide. |  | |
| Réduction du flou de bougé *2Motion Blur Reduction | Eteint / 1 / 2 / 3 / 4 / 5 / 6 / 7Améliorer le temps de réponse de l'image animée de l'écran LCD. |  | |
| Adaptive SyncAdaptive Sync | Allumé | Active la fonction de synchronisation adaptative. | |
| Eteint La fonction Adaptive Sync est désactivée. | |||
Réglez la luminosité lorsque vous utilisez le moniteur dans une pièce sombre et que vous avez l'impression que l'écran est trop lumineux.
La réduction du flou de mouvement n'est disponible que lorsque le taux de rafraîchissement est de 75 Hz ou plus.

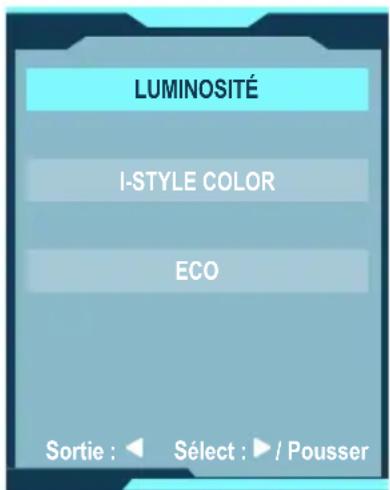

Raccourci (par défaut)
Vous pouvez accéder rapidement au menu spécifique en effectuant les opérations suivantes.
- Luminosité: Inclinez la manette [⇐] sans menu affiché et sélectionnez «Luminosité».
- Eco: Inclinez la manette [⇨] sans menu affiché et sélectionnez «ECO».


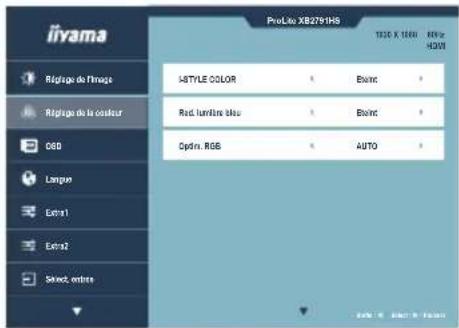

| i-Style Color i-Style ColorRaccourci | Eteint | Retour à un état défini par le réglage des couleurs, à l'exception de i-Style Color. |
| Standard | Pour l'environnement général de Windows et les paramètres par défaut du moniteur. | |
| Jeux Pour | l'environnement de jeu PC. | |
| Cinéma Pour | Pour l'environnement du cinéma. | |
| Paysage Pour | Pour l'environnement scénique. | |
| Texte | Pour l'édition et la visualisation de textes dans un environnement de traitement de texte. | |
| Red. lumière bleuBlue Light ReducerRaccourci | Eteint Normal | |
| Mode 1 La | lumière bleu est réduite. | |
| Mode 2 La | lumière bleu est réduite plus que dans le Mode 1. | |
| Mode 3 La | lumière bleu est réduite plus que dans le Mode 2. | |
| Optim. RGBRGB Range | Auto Sélectionner automatiquement Limité ou Complet. | |
| Plein Pour | un signal d'échelle de couleur pleine gamme | |
| Limite Pour | un signal à échelle de couleurs limitée | |
| Temperature CouleurColor Temperature | 9300K Couleur froide | |
| 7500K Couleur normale | ||
| 6500K Couleur chaude | ||
| sRGB couleur basée sur sRGB | ||
| Pre-Reglage UtilisateurUser Preset | Rouge | Trop faibleTrop fort |
| Vert | ||
| Bleu | ||

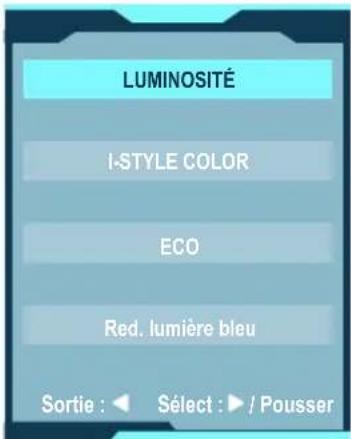

Raccourci (par défaut)
Vous pouvez accéder rapidement au menu spécifique en effectuant les opérations suivantes.
- I-Style Color: Inclinez la manette vers la gauche [Φ] lorsque le menu n'est pas affiché.
- Régl. lumière bleue: Inclinez la manette vers la gauche [Φ] lorsque le menu n'est pas affiché.


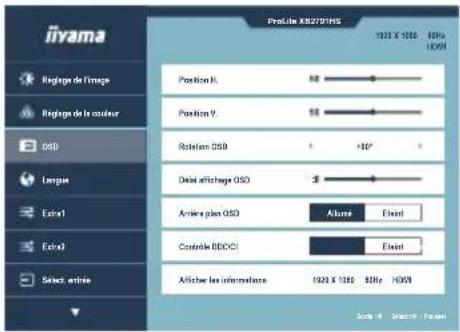

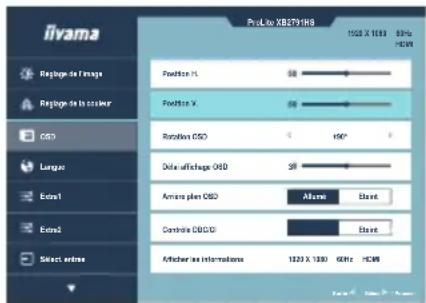

| Ajustement Probleme | / Option | Manette |
| Position H.OSD Horizontal Position | L'OSD est trop à gaucheL'OSD est trop à droite | |
| Position V.OSD Vertical Position | L'OSD est trop basL'OSD est trop élevé | |
| Rotation OSD *OSD Rotate | Tournez l'OSD.0° / +90° / -90° | |
| Délai affichage OSDOSD Time | Vous pouvez régler la durée d'affichage de l'OSDentre 5 et 30 secondes. | |
| Arrière plan OSDOSD Background | Allumé L'arrière-plan de l'OSD est rendu transparent. | |
| Eteint Renvoyer l'arrière-plan de l'OSD. | ||
| Contrôle DDC/CIDDC/CI Control | Allumé DDC/CI est activé. | |
| Eteint DDC/CI est désactivé. | ||
| Afficher les informationsDisplay Information | Affiche des informations concernant le signal d'entrée actuelprovenant de la carte graphique de votre ordinateur. | |
| NOTEZ Consultez le guide de l'utilisateur de votrecarte graphique pour plus d'informations sur lamodification de la résolution et de l'actualisation. | ||
* Disponible uniquement pour les modèles ProLite XB2491HS / XB2791HS / XB2791QS / XB2491H.
+90° : Convient au mode portrait avec le moniteur tourné vers la droite.
-90° : Convient au mode portrait avec le moniteur tourné vers la gauche.
| English Anglais Nederlands Néerlandais | |||
| Français Français Česky Tchéque | |||
| Deutsch Allemand Русский Russe | |||
| Italiano Italien Українська Ukrainien | |||
| Polski Polonais | 日本語 | Japonais | |
| Español Espagnol |

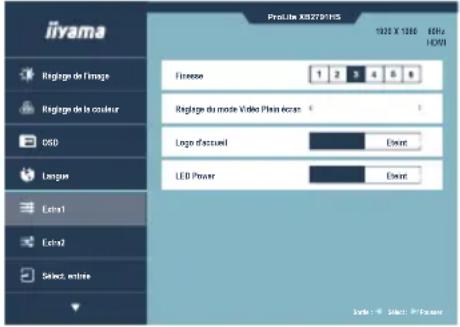

Extra1Extra1 | ||
| Ajustement Probleme / Option Manette | ||
| FinesseSharpness | 1 2 3 4 5 6Vous pouvez modifier la qualité de l'image de 1 à 6 (de net à doux).Appuyez à droite [pour modifier la qualité de l'image en ordre numérique. Appuyez sur la touche gauche [pour modifier l'image dans l'ordre numérique inverse. | |
| Réglage du mode Vidéo *Video Mode Adjust | Plein écran Affichage de l'extension | |
| Format Affichage de l'expansion de l'Aspect | ||
| Logo d'accueilOpening Logo | Allumé Le logo d'ouverture est activé. | |
| Eteint Le logo d'ouverture est désactivé. | ||
| LED PowerPower LED | Allumé L'indicateur d'alimentation est allumé. | |
| Eteint L'indicateur d'alimentation est éteint. | ||
| NOTEZ Désactivez l'indicateur d'alimentation si vous êtes gêné par la lumière. | ||
* Il peut s'afficher au centre de l'écran avec un rapport d'aspect de 4:3, 5:4 ou 16:10 lorsque la résolution vidéo d'entrée est de 4:3, 5:4 ou 16:10.

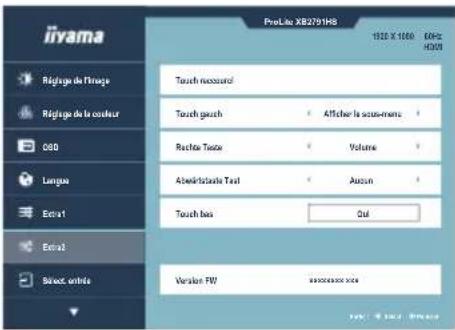

 Extra2Extra2 | |||
| Ajustement Probleme / option | |||
| Touch raccourciShortcut Key | Touche gauch | Afficher le sous-menu * Réglage du mode vidéo | |
| Luminosité i-Style Color | |||
| Contraste Temperature Couleur | |||
| Rechte Taste | Volume * Réglage du mode vidéo | ||
| Luminosité i-Style Color | |||
| Contraste Temperature Couleur | |||
| AbwärtstasteTast | Aucun * Réglage du mode vidéo | ||
| Luminosité i-Style Color | |||
| Contraste Temperature Couleur | |||
| Touch bas | Les affectations du menu sont réinitialisées aux paramètres d'usine. | ||
| NOTEZ Vous pouvez attribuer un menu sélectionné parmi les options ci-dessus au joystick. | |||
| Version FWFW Version | Afficher la version du micrologiciel. | ||
* Réglage d'usine (par défaut)

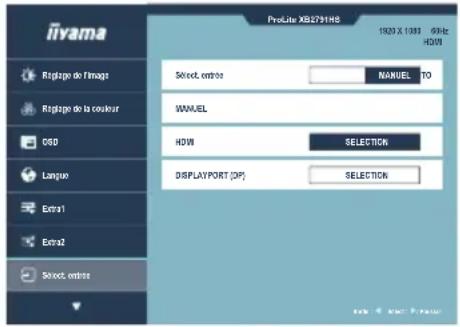

Sélect. entréeInput Select | |||
| Ajustement Probleme / option | |||
| Sélect. entréeInput SelectDirect | AUTO Sélection automatique du signal d'entrée. | ||
| Manuel | HDMI Sélectionnez l'entrée numérique (HDMI). | ||
| DisplayPort (DP) | Sélectionnez l'entrée numérique(DisplayPort). | ||
| NOTEZSi l'option AUTO est sélectionnée, elle sera automatiquement sélectionnée lorsqu'une seule source est disponible. Si plusieurs sources d'entrée sont disponibles et que vous sélectionnez l'une d'entre elles, l'option AUTO n'est pas disponible. Si plusieurs entrées sont connectées, il se peut que le moniteur ne récupère pas la dernière entrée utilisée après l'avoir éteint et rallumé. Elle n'est possible que lorsque vous définissez une source spécifique. | |||
Vous pouvez éviter la page de Menu et afficher directement l'écran de réglage des options par la manipulation suivante.
- Sélection de l'entrée : Inclinez la manette [♠] lorsque le menu n'est pas affiché, le menu suivant s'affiche.
| Ajustement Probleme | / Option | Manette |
| Volume VolumeRaccourci | Trop douxTrop fort | |
| Muet Mute Audio | Allumé Désactiver temporairement le son. | |
| Eteint | Ramène le volume sonore au niveau précédent. | |
Raccourci (par défaut)
Vous pouvez accéder rapidement au menu spécifique en effectuant les opérations suivantes.
● Volume : Inclinez la manette vers la droite [⇨] lorsque le menu n'est pas affiché.


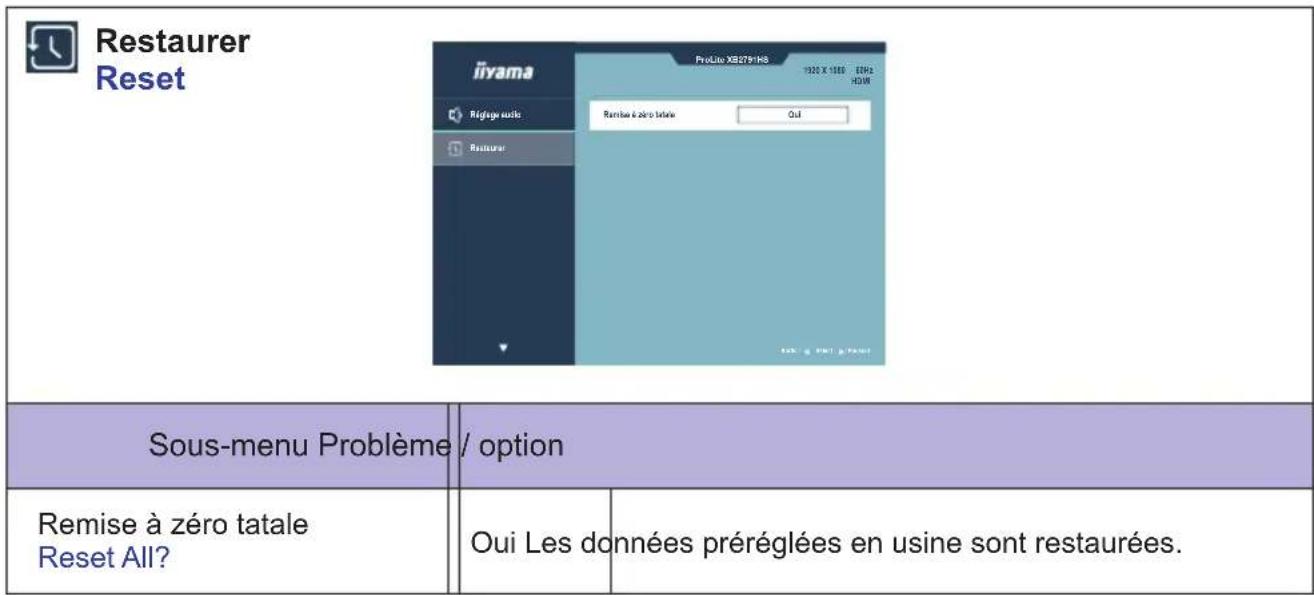

Restaurer Reset iYama Régage audio Restaurer ProLiu X32791HS 1920 X 1100 EZH2 HDI8 Remise à zéro tatale Oui Sous-menu Problème / option Remise à zéro tatale Reset All? Oui Les données préréglées en usine sont restaurées.Mode verrouillage
L'OSD peut être verrouillé pour éviter un changement de réglage accidentel.
- Assurez-vous que le moniteur est allumé.
- Le verrouillage de l'OSD sera activé, lorsque vous inclinez la manette [◇] pendant environ 10 secondes. Si vous tentez d'accéder à l'OSD avec la manette, le message «OSD verrouillé» apparaîtra sur l'écran.
- Le verrouillage de l'OSD sera désactivé, lorsque vous inclinez la manette [◇] à nouveau pendant environ 10 secondes.
La fonction du commutateur d'alimentation peut être verrouillée pour éviter une mise sous tension accidentelle.
- Assurez-vous que le moniteur est allumé.
- La fonction du Commutateur d'alimentation sera verrouillée en inclinant la manette [4] pendant environ 10 secondes. Si vous essayez d'éteindre le moniteur en appuyant sur la manette, un message «Verr. Marche/Arrêt» apparaîtra à l'écran.
- La fonction du Commutateur d'alimentation sera déverrouillée en inclinant à nouveau la manette [4] pendant environ 10 secondes.
Système VEILLE
Ce produit dispose de la fonction veille. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active. Il existe un mode veille disponible comme décrit ci-dessous. La fonction veille, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

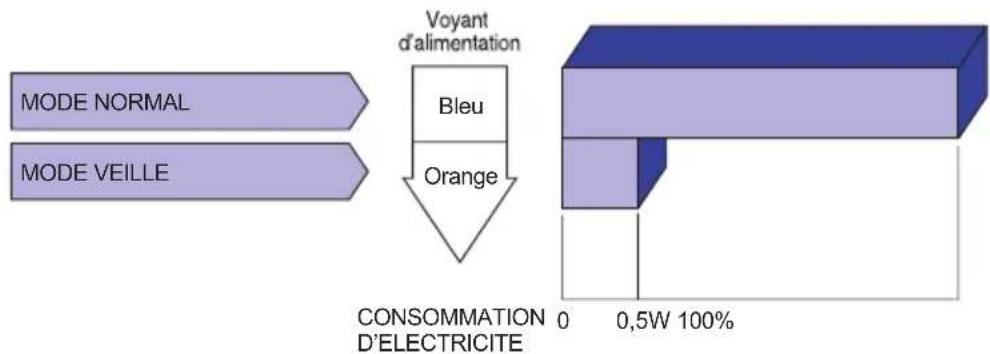

Mode veille
Quand le signal vidéo de l'ordinateur est inactif, le moniteur entre en mode veille, ce qui réduit la consommation électrique à moins de 0,5W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode veille, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.
Depannage
En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.
- Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
- Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
- Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.
Problème de contrôle
① L'image n'apparaît pas.
(Le voyant □ Le câble d'alimentation est-il correctement branché ? □ L'interrupteur marche-arrêt est-il sur ON ? □ Le voyant ne s'allume pas) □ Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne. (Le voyant □ Si l'économiseur d'écran est activé, toucher la souris ou l'écran. □ Augmenter le Contraste et/ou la Luminosité. est bleu) □ L'ordinateur est-il allumé ? □ Le câble de signal est-il correctement branché ? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
(Le voyant □ Si le moniteur est en mode veille, toucher la souris ou l'écran.
cable d'alimentation □ L'ordinateur est-il allumé ?
□ Le câble de signal est-il correctement branché ?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
② L'écran n'est pas □ Le câble de signal est-il correctement branché ? synchronisé. ③ L'écran n'est pas centré. ④ L'écran est trop lumineux ou trop sombre. □ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ? ⑤ L'écran tremble. □ La tension d'alimentation est-elle dans la plage de valeurs du moniteur ?
Contrôle
⑥ Pas de son.
□ L'équipement audio (ordinateur etc.) est en marche. □ Le câble audio est connecté correctement. □ Augmentez le volume. □ Le Muet est Éteint. □ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.
Le son est trop fort ou trop faible.
□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.
Informations de recyclage
Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur.
Veuillez visiter notre site Web : https://iiyama.com pour la réutilisation de moniteur.
ANNEXE
Design et spécifications techniques peuvent être sujets à modifications, sans préavis.
CARACTÉRISTIQUES TECHNIQUES : ProLite XB2491HS-B1 / ProLite XB2491H-B1
| Catégorie de taille 24" | ||
| Panneau LCD | La technologie des panneaux | IPS (In-Plane-Switching) |
| Taille Diagonale: 23,8" (60,5cm) | ||
| Taille du point 0,275mm H × 0,275mm V | ||
| Luminosité 350cd/m ^2 (Typique), 155cd/m ^2 (Par défaut / Économie d'énergie) | ||
| Rapport de contraste | 1500 : 1 (Typique), Fonction d'Contr. avancé disponible | |
| Angle de vue | Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique) | |
| MPRT 1ms | ||
| Couleurs affichées Environ 16,7 millions | ||
| Fréquence de synchronisation | HDMI(Adaptive Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzHDMI(Adaptive Sync: Allumé):Horizontale: 30,0-140,0 kHz, Verticale: 48-120 HzDisplayPort(Adaptive Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzDisplayPort(Adaptive Sync: Allumé):Horizontale: 140,0-140,0 kHz, Verticale: 48-120 Hz | |
| Résolution Native 1920 × 1080, 2,1Mégapixel | ||
| Résolution Maximum Supportée | HDMI: 1920 × 1080, 120HzDisplayPort: 1920 × 1080, 120Hz | |
| Connecteur d'entrée HDMI × 1, DisplayPort × 1 | ||
| Signal vidéo en entrée | HDMI, DisplayPort | |
| Prise Casque *1 | Prise mini 3,5mm (stéréo) | |
| Haut-parleurs *2 | 2W × 2 (haut-parleurs stéréo) | |
| Taille d'écran maximale 527,0 mm L × 296,5mm H / 20,7" L × 11,7" H | ||
| Alimentation 100-240VAC, 50/60Hz, 1,7A | ||
| Puissance absorbée | 12W typiqueMode veille : 0,5W maximum, Mode éteint: 0,3W maximum | |

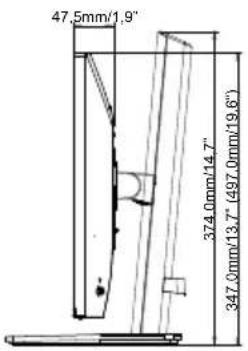

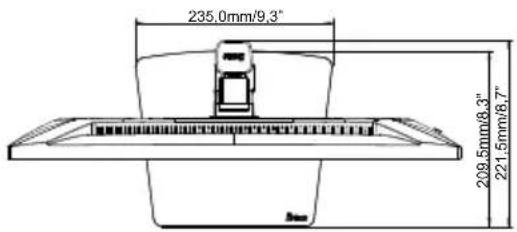

| Dimensions / Poids net | 539,0 × 374,0 - 497,0 × 221,5mm / 21,2 × 14,7 - 19,6 × 8,7" (L×H×P)4,8kg / 10,6lbs | |
| Débattement du réglage en hauteur | 150mm | |
| Angle | Inclinaison: Haut: 23 degrés, Bas: 5 degrésPivot: 360 degrésRotation: Dans le sens- des aiguilles d'une montre / antihoraire:90 degrés chaque | |
| Conditions de fonctionnement | Utilisation: Température Humidité 5 à 35°C / 41 à 95°FStockage: Température Humidité 10 à 80% (sans condensation)-20 à 60°C / -4 à 140°F10 à 90% (sans condensation) | |
| EPEAT Silver | Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails | |
| Homologation | TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC | |
*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti. *² Non disponible pour le ProLite XB2491H-B1
Caractéristiques techniques : ProLite X2491HS-B1 / ProLite X2491H-B1
| Catégorie de taille 24" | ||
| Panneau LCD | La technologie des panneaux | IPS (In-Plane-Switching) |
| Taille Diagonale: 23,8" (60,5cm) | ||
| Taille du point 0,275mm H × 0,275mm V | ||
| Luminosité 350cd/m ^2 (Typique), 155cd/m ^2 (Par défaut / Économie d'énergie) | ||
| Rapport de contraste | 1500 : 1 (Typique), Fonction d'Contr. avancé disponible | |
| Angle de vue | Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique) | |
| MPRT 1ms | ||
| Couleurs affichées Environ 16,7 millions | ||
| Fréquence de synchronisation | HDMI(Adaptive Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzHDMI(Adaptive Sync: Allumé):Horizontale: 30,0-140,0 kHz, Verticale: 48-120 HzDisplayPort(Adaptive Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzDisplayPort(Adaptive Sync: Allumé):Horizontale: 140,0-140,0 kHz, Verticale: 48-120 Hz | |
| Résolution Native 1920 × 1080, 2,1Mégapixel | ||
| Résolution Maximum Supportée | HDMI: 1920 × 1080, 120HzDisplayPort: 1920 × 1080, 120Hz | |
| Connecteur d'entrée HDMI × 1, DisplayPort × 1 | ||
| Signal vidéo en entrée HDMI, DisplayPort | ||
| Prise Casque * ^1 | Prise mini 3,5mm (stéréo) | |
| Haut-parleurs * ^2 | 2W × 2 (haut-parleurs stéréo) | |
| Taille d'écran maximale 527,0 mm L × 296,5mm H / 20,7" L × 11,7" H | ||
| Alimentation 100-240VAC, 50/60Hz, 1,7A | ||
| Puissance absorbée | 12W typiqueMode veille : 0,5W maximum, Mode éteint: 0,3W maximum | |
| Dimensions / Poids net | 539,0 × 387,0 × 175,0mm / 21,2 × 15,2 × 6,9" (L×H×P)3,2kg / 7,1lbs | |
| Angle d'inclinaison Haut: 20 degrés, Bas: 3 degrés | ||
| Conditions de fonctionnement | Utilisation: Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage: Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation) | |
| EPEAT Silver | Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails | |
| Homologation TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC | ||
*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*² Non disponible pour le ProLite X2491H-B1
Caractéristiques techniques : ProLite XB2791HS-B1
| Catégorie de taille 27" | ||
| Panneau LCD | La technologie des panneaux | IPS (In-Plane-Switching) |
| Taille Diagonale: 27" (68,6cm) | ||
| Taille du point 0,31 mm H × 0,311mm V | ||
| Luminosité 350cd/m ^2 (Typique), 155cd/m ^2 (Par défaut / Économie d'énergie) | ||
| Rapport de contraste | 1500 : 1 (Typique), Fonction d'Contr. avancé disponible | |
| Angle de vue | Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique) | |
| MPRT 1ms | ||
| Couleurs affichées Environ 16,7 millions | ||
| Fréquence de synchronisation | HDMI(Adaptive Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzHDMI(Adaptive Sync: Allumé):Horizontale: 30,0-140,0 kHz, Verticale: 48-120 HzDisplayPort(Adaptive Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzDisplayPort(Adaptive Sync: Allumé):Horizontale: 140,0-140,0 kHz, Verticale: 48-120 Hz | |
| Résolution Native 1920 × 1080, 2,1Mégapixel | ||
| Résolution Maximum Supportée | HDMI: 1920 × 1080, 120HzDisplayPort: 1920 × 1080, 120Hz | |
| Connecteur d'entrée HDMI × 1, DisplayPort × 1 | ||
| Signal vidéo en entrée HDMI, DisplayPort | ||
| Prise Casque * Prise mini 3,5mm (stéréo) | ||
| Haut-parleurs 2W × 2 (haut-parleurs stéréo) | ||
| Taille d'écran maximale | 597,9mm L × 336,3mm H / 23,5" L × 13,2" H | |
| Alimentation | 100-240VAC, 50/60Hz, 1,7A | |
| Puissance absorbée | 14W typiqueMode veille : 0,5W maximum, Mode éteint: 0,3W maximum | |
| Dimensions / Poids net | 611,5 × 404,0 - 547,5 × 224,5mm / 24,1 × 15,9 - 21,6 × 8,8" (L×H×P)5,4kg / 11,9lbs | |
| Débattement du réglage en hauteur | 150mm | |
| Angle | Inclinaison: Haut: 23 degrés, Bas: 5 degrésPivot: 360 degrésRotation: Dans le sens- des aiguilles d'une montre / antihoraire:90 degrés chaque | |
| Conditions de fonctionnement | Utilisation: Température Humidité 5 à 35°C / 41 à 95°FShipage: Humidité 10 à 80% (sans condensation)Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation) | |
| EPEAT Silver | Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails | |
| Homologation | TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC | |
* Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
Caractéristiques techniques : ProLite X2791HS-B1
| Catégorie de taille 27" | ||
| Panneau LCD | La technologie des panneaux | IPS (In-Plane-Switching) |
| Taille Diagonale: 27" (68,6cm) | ||
| Taille du point 0,31 mm H × 0,311mm V | ||
| Luminosité 350cd/m ^2 (Typique), 155cd/m ^2 (Par défaut / Économie d'énergie) | ||
| Rapport de contraste | 1500 : 1 (Typique), Fonction d'Contr. avancé disponible | |
| Angle de vue | Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique) | |
| MPRT 1ms | ||
| Couleurs affichées Environ 16,7 millions | ||
| Fréquence de synchronisation | HDMI(Adaptive Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzHDMI(Adaptive Sync: Allumé):Horizontale: 30,0-140,0 kHz, Verticale: 48-120 HzDisplayPort(Adaptive Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzDisplayPort(Adaptive Sync: Allumé):Horizontale: 140,0-140,0 kHz, Verticale: 48-120 Hz | |
| Résolution Native | 1920 × 1080, 2,1Mégapixel | |
| Résolution Maximum Supportée | HDMI: 1920 × 1080, 120HzDisplayPort: 1920 × 1080, 120Hz | |
| Connecteur d'entrée HDMI × 1, DisplayPort × 1 | ||
| Signal vidéo en entrée HDMI, DisplayPort | ||
| Prise Casque * Prise mini 3,5mm (stéréo) | ||
| Haut-parleurs 2W × 2 (haut-parleurs stéréo) | ||
| Taille d'écran maximale | 597,9mm L × 336,3mm H / 23,5" L × 13,2" H | |
| Alimentation 100-240VAC, 50/60Hz, 1,7A | ||
| Puissance absorbée | 14W typiqueMode veille : 0,5W maximum, Mode éteint: 0,3W maximum | |
| Dimensions / Poids net | 611,5 × 427,5 × 190,0mm / 24,1 × 16,8 × 7,5" (L×H×P)3,8kg / 8,4lbs | |
| Angle d'inclinaison Haut: 20 degrés, Bas: 3 degrés | ||
| Conditions de fonctionnement | Utilisation : Température Humidité 5 à 35°C / 41 à 95°F 10 à 80% (sans condensation)Stockage : Température Humidité -20 à 60°C / -4 à 140°F 10 à 90% (sans condensation) | |
| EPEAT Silver | Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails | |
| Homologation TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC | ||
* Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
Caractéristiques techniques : ProLite XB2791QS-B1
| Catégorie de taille 27" | ||
| Panneau LCD | La technologie des panneaux | IPS (In-Plane-Switching) |
| Taille Diagonale: 27" (68,5cm) | ||
| Taille du point 0,233mm H × 0,233mm V | ||
| Luminosité 350cd/m ^2 (Typique), 155cd/m ^2 (Par défaut / Économie d'énergie) | ||
| Rapport de contraste | 1000 : 1 (Typique), Fonction d'Contr. avancé disponible | |
| Angle de vue | Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique) | |
| MPRT 1ms | ||
| Couleurs affichées Environ 16,7 millions | ||
| Fréquence de synchronisation | HDMI(Adaptive Sync: Eteint):Horizontale: 30,0-112,0 kHz, Verticale: 55-75 HzHDMI(Adaptive Sync: Allumé):Horizontale: 30,0-112,0 kHz, Verticale: 48-75 HzDisplayPort(Adaptive Sync: Eteint):Horizontale: 30,0-112,0 kHz, Verticale: 55-75 HzDisplayPort(Adaptive Sync: Allumé):Horizontale: 30,0-112,0 kHz, Verticale: 48-75 Hz | |
| Résolution Native 2560 × 1440, 3,7Mégapixel | ||
| Résolution Maximum Supportée | HDMI: 2560 × 1440, 75HzDisplayPort: 2560 × 1440, 75Hz | |
| Connecteur d'entrée HDMI × 1, DisplayPort × 1 | ||
| Signal vidéo en entrée HDMI, DisplayPort | ||
| Prise Casque * Prise mini 3,5mm (stéréo) | ||
| Haut-parleurs 2W × 2 (haut-parleurs stéréo) | ||
| Taille d'écran maximale | 596,7mm L × 335,7mm H / 23,5" L × 13,2" H | |
| Alimentation 100-240VAC, 50/60Hz, 1,7A | ||
| Puissance absorbée | 17W typiqueMode veille : 0,5W maximum, Mode éteint: 0,3W maximum | |
| Dimensions / Poids net | 613,0 × 404,0 - 548,0 × 224,5mm / 24,1 × 15,9 - 21,6 × 8,8" (L×H×P)5,4kg / 11,9lbs | |
| Débattement du réglage en hauteur | 150mm | |
| Angle | Inclinaison: Haut: 23 degrés, Bas: 5 degrésPivot: 360 degrésRotation: Dans le sens- des aiguilles d'une montre / antihoraire:90 degrés chaque | |
| Conditions de fonctionnement | Utilisation: Température Humidité 5 à 35°C / 41 à 95°FShipage: Température Humidité 10 à 80% (sans condensation)-20 à 60°C / -4 à 140°F10 à 90% (sans condensation) | |
| EPEAT Silver | Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails | |
| Homologation | TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC | |
* Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
Caractéristiques techniques : ProLite X2791QS-B1
| Catégorie de taille 27" | ||
| Panneau LCD | La technologie des panneaux | IPS (In-Plane-Switching) |
| Taille Diagonale: 27" (68,5cm) | ||
| Taille du point 0,233mm H × 0,233mm V | ||
| Luminosité 350cd/m ^2 (Typique), 155cd/m ^2 (Par défaut / Économie d'énergie) | ||
| Rapport de contraste | 1000 : 1 (Typique), Fonction d'Contr. avancé disponible | |
| Angle de vue | Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique) | |
| MPRT 1ms | ||
| Couleurs affichées Environ 16,7 millions | ||
| Fréquence de synchronisation | HDMI(Adaptive Sync: Eteint):Horizontale: 30,0-112,0 kHz, Verticale: 55-75 HzHDMI(Adaptive Sync: Allumé):Horizontale: 30,0-112,0 kHz, Verticale: 48-75 HzDisplayPort(Adaptive Sync: Eteint):Horizontale: 30,0-112,0 kHz, Verticale: 55-75 HzDisplayPort(Adaptive Sync: Allumé):Horizontale: 30,0-112,0 kHz, Verticale: 48-75 Hz | |
| Résolution Native 2560 × 1440, 3,7Mégapixel | ||
| Résolution Maximum Supportée | HDMI: 2560 × 1440, 75HzDisplayPort: 2560 × 1440, 75Hz | |
| Connecteur d'entrée HDMI × 1, DisplayPort × 1 | ||
| Signal vidéo en entrée HDMI, DisplayPort | ||
| Prise Casque * Prise mini 3,5mm (stéréo) | ||
| Haut-parleurs 2W × 2 (haut-parleurs stéréo) | ||
| Taille d'écran maximale | 596,7mm L × 335,7mm H / 23,5" L × 13,2" H | |
| Alimentation 100-240VAC, 50/60Hz, 1,7A | ||
| Puissance absorbée | 17W typiqueMode veille : 0,5W maximum, Mode éteint: 0,3W maximum | |
| Dimensions / Poids net | 613,0 × 428,5 × 190,0mm / 24,1 × 16,9 × 7,5" (L×H×P)3,8kg / 8,4lbs | |
| Angle d'inclinaison Haut: 20 degrés, Bas: 3 degrés | ||
| Conditions de fonctionnement | Utilisation : Température Humidité 5 à 35°C / 41 à 95°FStockage : Température Humidité 10 à 80% (sans condensation)-20 à 60°C / -4 à 140°F10 à 90% (sans condensation) | |
| EPEAT Silver | Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails | |
| Homologation TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC | ||
* Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
FRANÇAIS DIMENSIONS : ProLite XB2491HS / ProLite XB2491H
( ) : Plage d'ajustement maximum
( ) : Plage d'ajustement maximum
( ) : Plage d'ajustement maximum
* Disponible pour ProLite XB2791QS, X2791QS uniquement.
