OTELYS PLUS - Logiciel de gestion hôtelière LOGICOM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Téléphone fixe sans fil
Caractéristiques techniques principales	Écran couleur, répertoire jusqu'à 100 contacts, son polyphonique
Alimentation électrique	Adaptateur secteur inclus, batterie rechargeable
Dimensions approximatives	Base : 15 x 10 x 5 cm, combiné : 15 x 5 x 3 cm
Poids	Base : 300 g, combiné : 150 g
Compatibilités	Compatible avec les réseaux DECT
Type de batterie	Batterie NiMH rechargeable
Tension	1,2 V
Puissance	Consommation en veille : 0,5 W
Fonctions principales	Appels mains libres, identification de l'appelant, répondeur intégré
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées limitée, consulter le service client
Sécurité	Normes de sécurité CE, protection contre les surcharges
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - OTELYS PLUS LOGICOM

Comment réinitialiser le LOGICOM OTELYS PLUS ?

Pour réinitialiser votre LOGICOM OTELYS PLUS, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le logo LOGICOM apparaisse.

Que faire si l'écran reste noir ?

Si l'écran de votre LOGICOM OTELYS PLUS reste noir, vérifiez que l'appareil est bien chargé. Essayez de le brancher sur une source d'alimentation. Si le problème persiste, effectuez une réinitialisation.

Comment connecter le LOGICOM OTELYS PLUS à un réseau Wi-Fi ?

Allez dans les paramètres de l'appareil, sélectionnez 'Wi-Fi', puis choisissez votre réseau dans la liste et entrez le mot de passe si nécessaire.

Que faire si l'appareil ne se connecte pas au Wi-Fi ?

Vérifiez que le mot de passe est correct et que le réseau Wi-Fi fonctionne bien. Si le problème persiste, redémarrez le routeur et essayez de reconnecter l'appareil.

Comment mettre à jour le logiciel du LOGICOM OTELYS PLUS ?

Pour mettre à jour le logiciel, allez dans les paramètres, puis 'À propos de l'appareil' et sélectionnez 'Mise à jour du système'. Suivez les instructions pour télécharger et installer la mise à jour.

L'appareil ne charge pas, que faire ?

Vérifiez que le câble et l'adaptateur sont en bon état. Essayez un autre câble ou adaptateur si possible. Si l'appareil ne charge toujours pas, contactez le service client.

Comment augmenter la mémoire de stockage de l'appareil ?

Le LOGICOM OTELYS PLUS prend en charge une carte microSD. Insérez une carte microSD compatible dans le slot prévu à cet effet pour augmenter la capacité de stockage.

Que faire si l'application ne s'ouvre pas ?

Essayez de redémarrer l'appareil. Si le problème persiste, désinstallez et réinstallez l'application concernée depuis le store.

Comment contacter le service client de LOGICOM ?

Vous pouvez contacter le service client de LOGICOM via leur site web officiel ou en appelant le numéro de support fourni dans le manuel de l'utilisateur.

MODE D'EMPLOI OTELYS PLUS LOGICOM

Combiné DECT supplémentaire

Manuel d'utilisation

A lire impérativement avant la mise en service de l'appareil.

€

DECLARATION DE CONFORMITE

Le marquage CE atteste de la conformité des produits aux normes harmonisées applicables à la date de mise sur le marché du produit, conformément à la directive R&TTE 1999/5/CE du Parlement et du Conseil Européens et aux dispositions complémentaires 73/23/CEE pour la sécurité usagers et 89/339/CEE pour les perturbations électromagnétiques.

Raccordement téléphonique : les tensions présentes sur ce réseau sont classées TRT (Tension Réseau Téléphoniques) au sens de la norme EN 60-950.

La conformité du produit est régulièrement contrôlée.

LOGICOM®

Logicom® garantie le bon fonctionnement de toutes les fonctions du combiné supplémentaire DECT Otelys Plus si celui-ci est associé à une base Otelys. Toutefois, l'Otelys Plus peut être associé avec toute base DECT compatible GAP. La compatibilité GAP assure uniquement les fonctions de bases : émission, réception, utilisation des mémoires (dans certains cas).

SOMMAIRE

1 Présentation de l'appareil page 3
2 Fonction téléphone page 13
3 Fonction présentation du numéro page 41
4 En cas de problème page 49
5 Procédure pour contacter le SAV page 51
6 Champ d'application de la garantie page 51

1 - PRESENTATION DE L'APPAREIL

Vous venez d'acquérir l'Otelys Plus et nous vous en remercions.

Intégrant les plus récentes technologies, il est l'outil indispensable pour communiquer aujourd'hui.

Enfin, compact et simple à utiliser, l'Otelys Plus tiendra peu de place sur votre bureau.

Merci de bien vouloir lire la notice entièrement pour l'utiliser au mieux.

1-1 Contenu de l'emballage page 4
1-2 Caractéristiques page 4
1-3 Précautions d'emploi page 6
1-4 Conditions de sécurité page 7
1-5 Schémas et fonctions page 8
1-6 Charge de la batterie page 10
1-7 Instructions d'installation page 11
1-8 L'écran LCD page 12

LOGICOM®

1-1 Contenu de l'emballage

L'emballage comprend :

• Un clip ceinture.
• Le combiné.
  • Le support de charge
  • L'alimentation associée.
• Une batterie.
• La notice d'utilisation.

Vérifiez le contenu de l'emballage, et contactez votre revendeur s'il vous manque un accessoire.

1-2 Caractéristiques

Ses caractéristiques techniques principales sont :

PARTIE TÉLÉPHONE :

• Portée 300 m (en champ libre).
  • Autonomie : 4 jours en veille 5 heures en conversation.
• Ecran LCD 3 lignes (2 lignes d'afficheurs + 1 ligne d'icônes).
• Compatible GAP.
• Conférence à trois (deux combinés DECT en interphone + un correspondant externe).
• 20 mémoires alphanumériques (10 caractères pour le nom, 20 chiffres pour le numéro).
• Pré-numérotation.
• Choix de 9 sonneries sur le combiné.
  • Volume de la sonnerie réglable sur le combiné (10 niveaux).
  • Volume d'écoute réglable sur le combiné (5 niveaux).
• Rappel des 5 derniers numéros composés (touche P ).

LOGICOM®

• Fonction interphone entre 2 combinés.
• Compteur de temps de conversation.
• Verrouillage du clavier.
• Indicateur visuel et sonore de batterie faible.
• Accès au service confort de France Télécom (Touche R).
• Permet de recevoir un appel combiné.
• Fonction Secret
• Fonction pause.
• Possibilité de programmer un combiné sur 4 bases.
• Numérotation en fréquence vocale (FV) uniquement.
• Indicateur sonore et visuel de limite de portée.

PARTIE IDENTIFICATEUR D'APPEL

• Protocole ETSI FSK Type 1.
• Présentation de numéro de l'appelant.
  • Journal des appels (30 numéros).
• Capacité de 10 caractères pour les noms.
• Composition d'un numéro à partir du journal des appels.
• Transfert d'un numéro du journal des appels vers une mémoire répertoire
• Horodatage des appels.
• Effacement sélectif ou total des appels.
• Top message.

LOGICOM®

1-3 Précautions d'emploi

• Lire attentivement les instructions données.
• Utilisez uniquement l'adaptateur fourni.
• Ne pas installer l'appareil dans un endroit sensible à la poussière ou susceptible de subir des perturbations dues à des vibrations ou à des chocs.
• Ne pas mettre votre appareil à côté d'une source magnétique (télévision, enceintes, etc...) sous risque de perturbations.
• Ne jamais verser de liquide sur l'appareil sous risque de court circuit.
• Ne pas placer la base près d'un endroit humide.
• Ne jamais démonter l'appareil.
• Débranchez la connexion du téléphone avant de débranchez la prise électrique.
• Débranchez immédiatement un appareil endommagé et le faire réparer dans un service après-vente agréé.
• Après avoir déplacé l'appareil, commencez par rebrancher la prise électrique.
• Ne rien mettre sur le cordon électrique, évitez que l'on puisse marcher dessus.
• Evitez de brancher trop d'appareils sur la même source de courant.
• Ne jamais installer durant un orage.
• Ne jamais toucher des fils de téléphone dénudés, à moins qu'ils soient débranchés.
• Débranchez l'appareil avant de le nettoyer, ne pas utiliser de nettoyants ou d'aérosols, utilisez un chiffon légèrement humide.
• Ne pas placer l'appareil sur un élément non stable, il ne doit pas tomber cela causerait de sérieux dommages.
• Conserver précieusement ce manuel d'utilisation pour toute référence future.

IMPORTANT : 1) N'utiliser que le type de batteries fournies.

2) Ne pas jeter les batteries au feu ou dans une poubelle. Renseignez-vous auprès de votre revendeur pour connaître les dispositions spéciales pour leur recyclage.

3) Ne pas ouvrir les batteries, l'électrolyte qu'elles contiennent est corrosif et pourrait causer des brûlures aux mains, à la peau et aux yeux et serait toxique si on l'avalait.

LOGICOM®

6

1-4 Conditions de sécurité

• L'adaptateur servant de dispositif de sectionnement, le socle de prise de courant doit être installé à proximité de l'appareil et doit être aisément accessible.
• L'entrée d'alimentation répond au niveau de sécurité TBTS.
• La sécurité électrique correspond au vérifications NF EN 60950, et aux amendements A1, A2, A3 et A4.
• La température maximale d'utilisation est de 35°C.

Cet appareil utilise des bandes de fréquences radio dont l'utilisation est harmonisée dans l'ensemble de la communauté européenne.

LOGICOM®

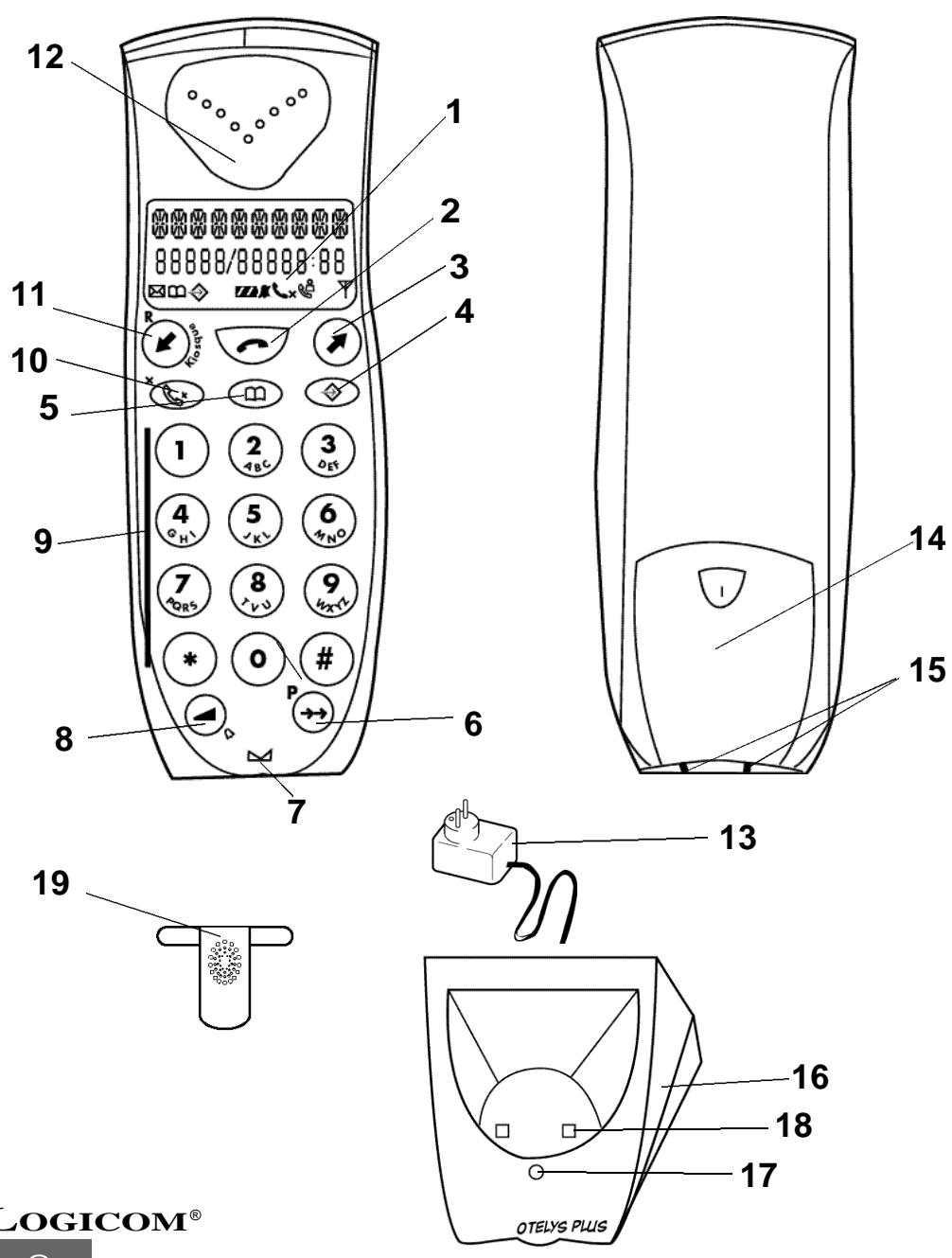

1-5 Schémas et fonctions

1) Ecran LCD

Voir chapitre.1.8

2) Touche

Permet de prendre la ligne (obtenir la tonalité).

Permet de libérer la ligne (raccrocher)

3) Touche

Permet de naviguer dans le journal des appels ou dans le menu.

4) Touche

Permet d'entrer dans le menu et dans les sous menus.

5) Touche

Permet la mise en mémoire des numéros.

6) Touche P →

Permet de recomposer un des 5 derniers numéros appelés.

Permet d'insérer une pause.

7) Micro du mobile

Permet de parler avec votre correspondant.

8) Touche /

Permet de régler le volume d'écoute sur le mobile.

Permet de sélectionner une sonnerie sur le mobile.

9) Clavier alphanumérique.

Permet de composer un numéro et d'écrire un nom dans le répertoire.

10) Touche

Permet d'activer ou de désactiver la fonction secret.

11) Touche ↘ / R

Permet de naviguer dans le journal des appels ou dans le menu.

Permet l'accès au service confort de France Télécom (sous réserve d'un abonnement).

12) Ecouteur du combiné

Permet d'entendre votre correspondant.

13) Adaptateur secteur.

Permet d'alimenter le support de charge.

14) Compartiment de la batterie

Permet de placer la batterie dans le combiné.

15) Contacts de charge du combiné.

Permet de charger la batterie du combiné.

16) Support de charge

17) Témoin lumineux CHARGE

Allumé : la batterie est en charge.

18) Contacts de charge du support de charge.

Permet de charger la batterie du combiné.

19) Clip ceinture.

Permet d'accrocher le combiné à la ceinture.

LOGICOM®

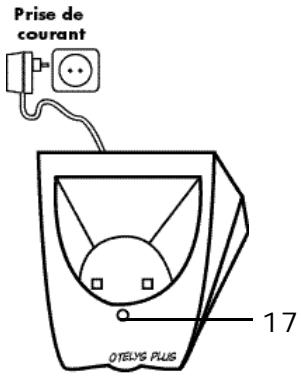

1-6 Charge de la batterie

Avant toute utilisation, il faut impérativement charger la batterie (pour la première fois), durant un minimum de 20 heures.

• Connecter l'adaptateur secteur (13) à la prise de courant (220 V ∼), (Fig. 1)
• Ouvrir le compartiment (14) de la batterie (Fig. a).
• Connecter la batterie et l'installer dans le compartiment (14) (Fig. b).
• Fermer le compartiment (14) de la batterie (Fig. c).
• Placer le combiné sur son support de charge, le témoin lumineux (17) CHARGE s'allume.

Fig. 1

Prise de courant OTELYS PLUS 17

ATTENTION : Si vous ne laissez pas votre mobile se charger durant 20 heures pour la première fois, il ne fonctionnera pas au maximum de ses capacités. La garantie ne prendra pas effet pour les problèmes de dysfonctionnement dus à une charge incomplète lors de la première utilisation.

Fig. a

1-7 Instructions d'installation

Placer le support de charge sur une surface stable et plane en laissant de chaque côté au moins 25 mm d'espace libre pour l'aération.

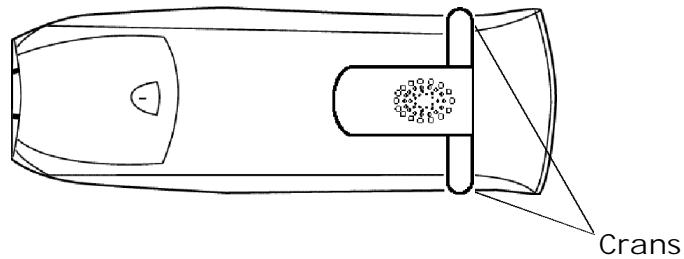

Installation du clip ceinture

- Faites glisser le clip ceinture (19) sur le dos du combiné jusqu'aux crans (Fig. 2).

Fig. 2

Crans

- Pour enlever le clip ceinture (19) du dos du combiné, soulevez un des deux côtés près des crans.

LOGICOM®

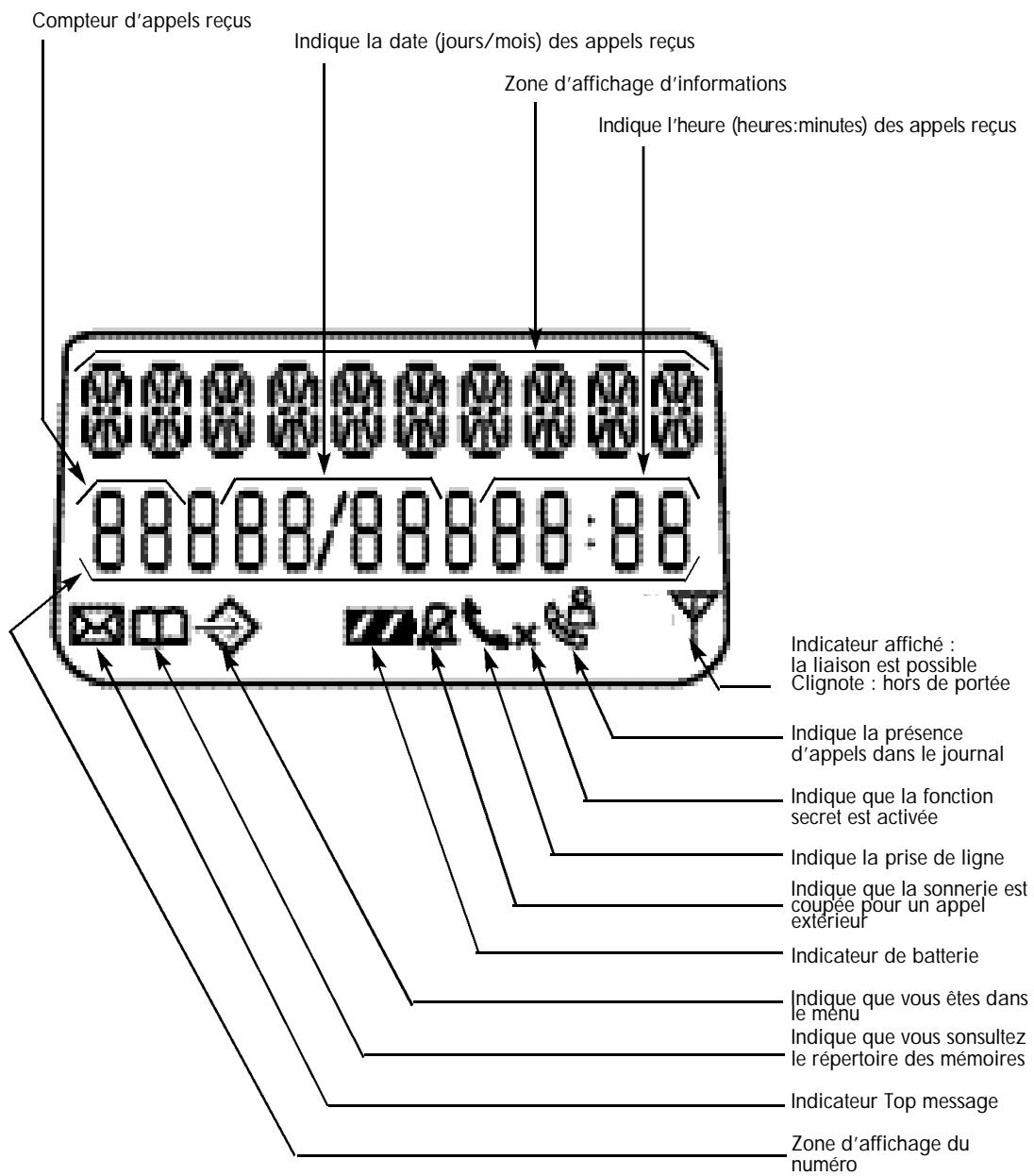

1-8 L'écran LCD

Compteur d'appels reçus Indique la date (jours/mois) des appels reçus Zone d'affichage d'informations Indique l'heure (heures:minutes) des appels reçus 88888/88888:88 Indicateur affiché : la liaison est possible Clignote : hors de portée Indique la présence d'appels dans le journal Indique que la fonction secret est activée Indique la prise de ligne Indique que la sonnerie est coupée pour un appel extérieur Indicateur de batterie Indique que vous êtes dans le menu Indique que vous sonsultez le répertoire des mémoires Indicateur Top message Zone d'affichage du numéro

LOGICOM®

2 - FONCTION TÉLÉPHONE

2-1 Eteindre/Allumer un combiné page 14
2-2 Utilisation du menu page 14
2-3 Choix d'une langue page 15
2-4 Niveau de charge de la batterie page 15
2-5 Dépassement de portée page 16
2-6 Réception d'un appel page 16
2-7 Transfert d'un appel vers un autre combiné page 17
2-8 Conférence à trois page 17
2-9 Fonction interphone page 18
2-10 Utilisation du clavier alphanumérique page 19
2-11 Enregistrement d'un numéro et d'un nom dans une mémoire répertoire page 20
2-12 Recherche d'une mémoire répertoire page 20
2-13 Modification d'une mémoire répertoire page 21
2-14 Effacement d'une mémoire répertoire page 22
2-15 Composition d'un numéro page 22
2-16 Réglage du volume d'écoute page 24
2-17 Réglage du volume de la sonnerie sur le combiné page 25
2-18 Choix d'une sonnerie sur le combiné page 26
2-19 Fonction secret page 27
2-20 Réception d'un appel combiné page 28
2-21 Verrouiller/Déverrouiller le clavier page 28
2-22 Activer/Désactiver les bips touches page 29
2-23 Affichage de la durée de communication page 29
2-24 Touche R page 30
2-25 Temporisation de la touche R page 30
2-26 Touche PAUSE page 31
2-27 Programmation du code PIN page 31
2-28 Programmation des appels interdits page 32
2-29 Enregistrement d'un combiné sur une base page 34
2-30 Annulation d'un combiné sur une base page 35
2-31 Sélectionner une base page 36
2-32 Réinitialisation des paramètres de l'appareil page 38
2-33 Réinitialisation complète de l'appareil page 39

LOGICOM®

2-1 Eteindre/Allumer un combiné

a) Eteindre un combiné

• Le combiné est allumé
- Appuyer sur la touche (4)
- "ARRET" s'affiche sur l'écran LCD
- Appuyer sur la touche (4)

- Le combiné s'éteint, vous ne pouvez plus composer un numéro ni recevoir d'appels.

b) Allumer un combiné

• Le combiné est éteint
- Appuyer sur la touche (4)
- Le combiné s'allume et rétablie la liaison avec sa base

Remarque : Lorsque dans la notice il est indiqué que le combiné est au repos, cela signifie que le combiné est allumé mais n'est pas en communication. (pas de tonalité)

2-2 Utilisation du menu

Un grand nombre de fonctions du téléphone sont accessibles de façon plus conviviale grâce à un menu. Ce menu est composé de plusieurs sous-menus permettant d'accéder à ces fonctions.

1) Pour entrer dans le menu, appuyer sur la touche (4)
2) Pour faire défiler les fonctions du menu, appuyer sur les touches (11) ↕ ou (3) ↗
3) Pour sélectionner une fonction du menu, appuyer sur la touche (4)

Vous accédez ainsi à un sous menu.

Répéter les manipulations (2) et (3) plusieurs fois si nécessaire jusqu'à atteindre la fonction souhaitée.

Remarques : - Pour revenir sur le sous-menu précédent appuyer sur la touche (10) - Au bout de 8 secondes d'inactivité, le combiné revient au repos.

LOGICOM®

2-3 Choix d'une langue

Il y a 5 langues programmées dans le menu : le français, l'anglais (ENGLISH), l'allemand (DEUTSCH), l'italien (ITALIANO) et le suédois (SVENSKA). La langue programmée par défaut est le FRANÇAIS.

Pour modifier la langue, suivre la manipulation suivante :

• L'appareil est au repos (aucune tonalité)
- Appuyer sur la touche (4)
- "ARRET" s'affiche sur l'écran LCD.
- Utiliser les touches (11) ↘ ou (3) ↗ jusqu'à ce que "REGLAGES" s'affiche sur l'écran LCD
- Appuyer sur la touche (4)
- "LANGUE" s'affiche sur l'écran LCD
- Appuyer sur la touche (4)
- La langue utilisée est affichée sur l'écran LCD
- Utiliser les touches (1 1) ↘ ou (3) ↗ pour sélectionner la langue que vous souhaitez utiliser.
- Appuyer sur la touche (4) pour valider la langue sélectionnée.

2-4 Niveau de charge de la batterie

La batterie est pleine

La batterie est à 50% de sa charge maximale.

La batterie est faible

Quand la batterie est faible, l'utilisateur est prévenu par des bips sonores.

ATTENTION : L'icône représente le niveau de charge de la batterie mais n'est pas proportionnel au temps d'utilisation du combiné.

LOGICOM®

2-5 Dépassement de portée

Quand le combiné se trouve trop loin de sa base :

• Un signal sonore est émis par le combiné
• "RECHERCHE" s'affiche sur l'écran LCD
• L'icône " ♦" clignote sur l'écran LCD.
  • Rapprochez-vous de la base.

- Lorsqu'un bip est émis et que l'icône "Y" reste affiché en permanence, la liaison est rétablie.

2-6 Réception d'un appel

a) Réception d'un appel extérieur

• Tous les combinés enregistrés sur la base sonnent
• L'icône clignote, le numéro et le nom (si il est enregistré dans le répertoire) s'affichent sur l'écran LCD
• Appuyer sur la touche (2)
• "EXT" et l'icône restent affichés sur l'écran LCD et le compteur de conversation démarre
  • Parlez à votre correspondant
• Lorsque la communication est terminée, appuyer sur la touche (2)
  • L'appareil est en attente d'un appel.

b) Réception d'un appel interphone

• Le combiné sonne
- "INT" et le numéro du combiné (1 à 5) d'où provient l'appel s'affichent et l'icône clignote sur l'écran LCD
- Appuyer sur la touche (2)
• Parlez à votre correspondant

LOGICOM®

• "INT-" et le numéro du combiné (1 à 5) de votre correspondant interne s'affichent, l'icône reste affiché puis le compteur de conversation démarre.
• Lorsque la communication est terminée, appuyer sur la touche (2) 📞.
  • L'appareil est en attente d'un appel

2-7 Transfert d'un appel vers un autre combiné

Pour transférer un appel externe vers un autre combiné, suivre la manipulation suivante :

• Appuyer sur la touche (4)
• "INTERCOM" s'affiche sur l'écran LCD.
• Appuyer sur la touche (4)
• Votre correspondant externe est mis en attente.
• "INT" s'affiche sur l'écran LCD.

- Vous êtes en conversation avec votre correspondant externe

- Appuyer sur une touche comprise entre 1 et 5 du clavier de numérotation (9) pour sélectionner le combiné vers lequel vous souhaitez transférer le correspondant externe.

- Quand votre correspondant interne décroche, appuyer sur la touche (2) pour raccrocher et transférer l'appel.

- Si le correspondant interne ne décroche pas, appuyer sur la touche (1 1) ↕ pour reprendre le correspondant externe en ligne.

2-8 Conférence à trois (deux combinés DECT en interphone + un correspondant externe)

Vous pouvez converser simultanément avec un correspondant interne et un correspondant externe.

• Lorsque vous êtes en ligne avec un correspondant externe
• Appuyer sur la touche (4)
• "INTERCOM" s'affiche sur l'écran LCD.

LOGICOM®

• Appuyer sur la touche (4)
  • Le correspondant externe est mis en attente
• "INT" s'affiche sur l'écran LCD.
• Appuyer sur une touche comprise entre 1 et 5 du clavier de numérotation (9) pour sélectionner le numéro du combiné du correspondant interne que vous souhaitez appeler.
• Dès que le correspondant interne décroche, le compteur de conversation démarre.
• Appuyer et maintenir enfoncée pendant 3 secondes la touche “#” du clavier de numérotation (9).
• "CONFERENCE" s'affiche sur l'écran LCD.
• Vous êtes en conférence à trois

2-9 Fonction interphone

a) Appel interphone vers d'autres combinés

• L'appareil est au repos (aucune tonalité)
- Appuyer sur la touche (4)
- "ARRET" s'affiche sur l'écran LCD
- Utiliser les touches (11) ↕ ou (3) ↗ jusqu'à ce que "INTERCOM" s'affiche sur l'écran LCD
- Appuyer sur la touche (4)
- "INT" s'affiche sur l'écran LCD.
- Appuyer sur une touche comprise entre 1 et 5 du clavier de numérotation (9) pour sélectionner le combiné que vous souhaitez appeler.
- Votre correspondant interne décroche, le compteur de conversation démarre.
- A la fin de la communication, appuyer sur la touche (2)

b) Réception d'un appel extérieur pendant un appel interne

Quand vous recevez un appel extérieur pendant un appel interne :

• Une tonalité d'attente (un double bip) est émise dans les écouteurs des téléphones en interphone.
• Appuyer 2 fois sur la touche (2) pour prendre l'appel extérieur.
• A la fin de la communication, appuyer sur la touche (2) 📞.

LOGICOM®

2-10 Utilisation du clavier alphanumérique

Certaines fonctions comme la saisie d'un nom, nécessitent l'utilisation du clavier alphanumérique (9). Le clavier se met automatiquement en mode alphanumérique lorsque vous entrez dans une de ces fonctions.

Pour saisir une lettre, appuyez sur la touche correspondante du clavier autant de fois que nécessaire.

Par exemple :

• Pour saisir un A, appuyez une fois sur 2.
• Pour saisir un B, appuyez 2 fois sur 2.
• Pour saisir A puis B à la suite, saisir A, attendre que le curseur soit passé au caractère suivant et saisir B.
• Pour saisir un tiret, appuyez deux fois sur 1.
• Pour saisir un espace, appuyez une fois sur 0.

Les caractères du clavier sont les suivants :

Touches	Premier appui	Second appui	Troisième appui	Quatrième appui	Cinquième appui
1	+	-	/	1
2	A	B	C	2
3	D	E	F	3
4	G	H	I	4
5	J	K	L	5
6	M	N	O	6
7	P	Q	R	S	7
8	T	U	V	8
9	W	X	Y	Z	9
0	ESPACE	O

Quand vous saisissez les caractères, vous pouvez utiliser la touche (10) pour effacer le dernier caractère composé.

LOGICOM®

2-11 Enregistrement d'un numéro et d'un nom dans une mémoire répertoire

• Le combiné est au repos (aucune tonalité).
• Appuyer sur la touche (4)
• "ARRET" s'affiche sur l'écran LCD.
• Utiliser les touches (1 1) ↘ ou (3) ↗ jusqu'à ce que "ANNUAIRE" s'affiche sur l'écran LCD.
• Appuyer sur la touche (4)
• "RECHERCHER" s'affiche sur l'écran LCD.
• Utiliser les touches (1 1) ↘ ou (3) ↗ jusqu'à ce que "AJOUTER" s'affiche sur l'écran LCD.
• Appuyer sur la touche (4)
• "NOM" s'affiche sur l'écran LCD.
• Entrer le nom de votre correspondant à l'aide du clavier alphanumérique (9).
• Appuyer sur la touche (4)
• Composer le numéro de votre correspondant à l'aide du clavier alphanumérique (9).
• Appuyer sur la touche (4)
• Un long bip est émis, le nom et le numéro de votre correspondant sont enregistrés dans une mémoire du répertoire.

2-12 Recherche d'une mémoire répertoire

Pour rechercher une mémoire dans le répertoire, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité).
• Appuyer sur la touche (4)
• "ARRET" s'affiche sur l'écran LCD.
• Utiliser les touches (1 1) ↘ ou (3) ↗ jusqu'à ce que "ANNUAIRE" s'affiche sur l'écran LCD.

LOGICOM®

• Appuyer sur la touche (4)
• "RECHERCHER" s'affiche sur l'écran LCD.
• Appuyer sur la touche (4)
• La première mémoire du répertoire s'affiche sur l'écran LCD.
• Utiliser les touches (11) ↕ ou (3) ↗ pour retrouver une mémoire dans le répertoire.

2-13 Modification d'une mémoire répertoire

Pour modifier un numéro ou un nom, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité).
• Appuyer sur la touche (4)
• "ARRET" s'affiche sur l'écran LCD.
• Utiliser les touches (11) ↘ ou (3) ↗ jusqu'à ce que "ANNUAIRE" s'affiche sur l'écran LCD.
• "RECHERCHER" s'affiche sur l'écran LCD.
• Utiliser les touches (1 1) ↘ ou (3) ↗ jusqu'à ce que "CONSULTER" s'affiche sur l'écran LCD.
• Appuyer sur la touche (4)
• La première mémoire du répertoire s'affiche sur l'écran LCD.
• Utiliser les touches (11) ↕ ou (3) ↗ pour sélectionner la mémoire que vous souhaitez modifier.
• Appuyer sur la touche (10) pour effacer caractère par caractère le nom puis utiliser le clavier alphanumérique (9) pour effectuer les modifications.
• Appuyer sur la touche (4)
• Appuyer sur la touche (10) pour effacer chiffre par chiffre le numéro puis utiliser le clavier alphanumérique (9) pour effectuer les modifications.
• Appuyer sur la touche (4) ➕ pour enregistrer les modifications apportées dans la mémoire sélectionnée.

LOGICOM®

2-14 Effacement d'une mémoire répertoire

Pour effacer une mémoire dans le répertoire, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité)
- Appuyer sur la touche (4)
- "ARRET" s'affiche sur l'écran LCD.
- Utiliser les touches (11) ↘ ou (3) ↗ jusqu'à ce que "ANNUAIRE" s'affiche sur l'écran LCD.
- Appuyer sur la touche (4)
- "RECHERCHER" s'affiche sur l'écran LCD.
- Utiliser les touches (1 1) ↘ ou (3) ↗ jusqu'à ce que "EFFACER" s'affiche sur l'écran LCD.
- Appuyer sur la touche (4)
- La première mémoire du répertoire est affiché sur l'écran LCD.
- Utiliser les touches (11) ↘ ou (3) ↗ pour sélectionner la mémoire à effacer.
- Appuyer sur la touche (10)
- "EFFACE ?" s'affiche sur l'écran LCD.
- Appuyer sur la touche (4) pour confirmer l'effacement.

2-15 Composition d'un numéro

a) Composition normale d'un numéro

• L'appareil est au repos (aucune tonalité)
- Appuyer sur la touche (2)
• L'icône 📞 et "EXT" s'affichent sur l'écran LCD
- Vous obtenez la tonalité

LOGICOM®

• Composer le numéro de votre correspondant
• Le numéro s'affiche sur l'écran LCD et est composé automatiquement
• A la fin de la communication, appuyer sur la touche (2)

b) Prénumérotation manuelle

• L'appareil est au repos (aucune tonalité)
- Composer le numéro de votre correspondant
• Le numéro s'affiche sur l'écran LCD
- Appuyer sur la touche (2)
• L'icône et "EXT" s'affichent sur l'écran LCD
- Le numéro est composé automatiquement

- A la fin de la communication, appuyer sur la touche (2) 📞.

c) Fonction BIS sur le dernier numéro appelé

• L'appareil est au repos (aucune tonalité)
- Appuyer sur la touche (2)
• L'icône 📞 et "EXT" s'affichent sur l'écran LCD
- Vous obtenez la tonalité
- Appuyer sur la touche (6) P >>
- Le dernier numéro appelé est composé automatiquement.

d) Fonction BIS sur les 5 derniers numéros appelés

• L'appareil est au repos (aucune tonalité)
- Appuyer sur la touche (6) P >>
- Le dernier numéro appelé est affiché sur l'écran LCD
- Appuyer plusieurs fois sur la touche (6) P>>> pour sélectionner un des 4 derniers numéros précédemment appelés.

LOGICOM®

• Appuyer sur la touche (2)
• Le numéro affiché est composé automatiquement
• A la fin de la communication, appuyer sur la touche (2) 📞.

e) Composition d'un numéro dans une mémoire répertoire

• L'appareil est au repos (aucune tonalité)
- Appuyer sur la touche (5)
- La première mémoire du répertoire est affichée sur l'écran LCD
- Utiliser les touches (11) ↕ ou (3) ↗ pour sélectionner la mémoire contenant le numéro que vous souhaitez appeler
- Appuyer sur la touche (2)
- Le numéro affiché est composé automatiquement
- A la fin de la communication, appuyer sur la touche (2)

2-16 Réglage du volume d'écoute

Le volume peut être réglé sur 5 niveaux (1 minimum à 5 maximum).

Le volume réglé par défaut est au niveau 3.

Vous devez régler le volume d'écoute pendant une communication.

• Appuyer sur la touche (8) /
• Le niveau du volume d'écoute utilisé est affiché sur l'écran L CD
• Appuyer sur une touche comprise entre 1 et 5 du clavier de numérotation (9) pour sélectionner le niveau du volume souhaité.
• Appuyer sur la touche (8) / pour valider le niveau du volume d'écoute sélectionné

REMARQUE : Vous disposez de 8 secondes pour sélectionner le niveau du volume d'écoute, sinon l'appareil revient au repos en conservant le dernier réglage affiché.

LOGICOM®

2-17 Réglage du volume de la sonnerie sur le combiné

Le volume de la sonnerie sur le combiné peut-être réglé sur 10 niveaux (0 à 9)

Le niveau 0 permet de couper la sonnerie (l'icône 📄 s'affiche sur l'écran LCD) pour un appel externe uniquement.

Le niveau 9 correspond au niveau de volume le plus élevé. Le niveau du volume par défaut est 5.

Le niveau du volume de la sonnerie pour un appel externe peut être différent de celui d'un appel interphone.

a) Réglage du volume de la sonnerie pour un appel externe.

• Le combiné est au repos (aucune tonalité)
- Appuyer sur la touche (4)
- "ARRET" s'affiche sur l'écran LCD
- Utiliser les touches (11) ↕ ou (3) ↗ jusqu'à ce que "REGL SONNE"s'affiche sur l'écran LCD
- Appuyer sur la touche (4)
- "EXTERNE" s'affiche sur l'écran LCD
- Appuyer sur la touche (4)
- "MELODIE" s'affiche sur l'écran LCD.
- Utiliser les touches (11) ↕ ou (3) ↗ jusqu'à ce que "VOLUME" s'affiche sur l'écran LCD.
- Appuyer sur la touche (4)
- Le niveau du volume utilisé est affiché sur l'écran LCD
- Appuyer sur une touche comprise entre 0 et 9 du clavier de numérotation (9) pour sélectionner le niveau du volume souhaité.
- Appuyer sur la touche (4) pour valider le niveau du volume sélectionné.

b) Réglage du volume (1 à 9) de la sonnerie pour un appel interphone.

• L'appareil est au repos (aucune tonalité)
- Appuyer sur la touche (4)
- "ARRET" s'affiche sur l'écran LCD
- Utiliser les touches (11) ↕ ou (3) ↗ jusqu'à ce que "REGL SONNE"s'affiche sur l'écran LCD

LOGICOM®

• Appuyer sur la touche (4)
• "EXTERNE" s'affiche sur l'écran LCD
• Utiliser les touches (11) ↕ ou (3) ↗ jusqu'à ce que "INTERNE" s'affiche sur l'écran LCD.
• Appuyer sur la touche (4)
• "MELODIE" s'affiche sur l'écran LCD
• Utiliser les touches (11) ↕ ou (3) ↗ jusqu'à ce que "VOLUME" s'affiche sur l'écran LCD.
• Appuyer sur la touche (4)
• Le niveau du volume utilisé est affiché sur l'écran LCD.
• Appuyer sur une touche comprise entre 1 et 9 du clavier de numérotation (9) pour sélectionner le niveau du volume souhaité.
• Appuyer sur la touche (4) pour valider le niveau du volume sélectionné.

2-18 Choix d'une sonnerie sur le combiné

Vous disposez de 9 sonneries sur le combiné (1 à 9).

La sonnerie 5 est réglée par défaut.

La sonnerie d'un appel externe peut-être différente de celle d'un appel interphone.

a) choix d'un sonnerie pour un appel externe.

• Le combiné est au repos (aucune tonalité)
- Appuyer sur la touche (4)
- "ARRET" s'affiche sur l'écran LCD
- Utiliser les touches (11) ↘ ou (3) ↗ jusqu'à ce que "REGL SONNE" s'affiche sur l'écran LCD
- Appuyer sur la touche (4)
- "EXTERNE" s'affiche sur l'écran LCD
- Appuyer sur la touche (4)
- "MELODIE" s'affiche sur l'écran LCD

LOGICOM®

• Appuyer sur la touche (4)
• Le numéro de la sonnerie utilisée est affiché sur l'écran LCD
• Appuyer sur une touche comprise entre 1 et 9 du clavier de numérotation (9) pour sélectionner la sonnerie souhaitée.
• Appuyer sur la touche (4) pour valider le choix d'une sonnerie.

b) Choix d'une sonnerie pour un appel interphone.

• Le combiné est au repos (aucune tonalité).
• Appuyer sur la touche (4)
• "ARRET" s'affiche sur l'écran LCD.
• Utiliser les touches (11) ↕ ou (3) ↗ jusqu'à ce que "REGL SONNE"s'affiche sur l'écran LCD
• Appuyer sur la touche (4)
• "EXTERNE" s'affiche sur l'écran LCD
• Utiliser les touches (11) ↘ ou (3) ↗ jusqu'à ce que "INTERNE" s'affiche sur l'écran LCD.
• Appuyer sur la touche (4)
• Le numéro de la sonnerie utilisé est affiché sur l'écran LCD.
• Appuyer sur une touche comprise entre 1 et 9 du clavier de numérotation (9) pour sélectionner la touche souhaitée.
• Appuyer sur la touche (4) pour valider le choix d'une sonnerie.

2-19 Fonction secret

Cette fonction vous permet, lors d'une communication, de parler avec une tierce personne sans être entendue par votre correspondant.

• Vous êtes en communication
• Le témoin lumineux (20) 📞 clignote et l'icône 📞 est affiché sur l'écran LCD
• Appuyer sur la touche (10) pour activer cette fonction
  • L'icône X s'affiche sur l'écran LCD ( + )
• Vous pouvez parler avec une tierce personne, votre correspondant n'entend plus rien.
• Appuyer sur la touche (10) pour désactiver cette fonction
  • L'icône X disparaît de l'écran LCD ( )
• Votre correspondant vous entend à nouveau.
  LOGICOM®

2-20 Réception d'un appel combiné

Cette fonction vous permet d'appeler tous les combinés enregistrés sur une base Otelys.

La fonction appel combiné s'active à partir d'une base Otelys.

Lorsque vous recevez un appel combiné l'Otelys Plus émet un signal sonore.

- Pour arrêter ce signal sonore, appuyer brièvement sur la touche (2) 📋, vous obtenez directement la tonalité.

2-21 Verrouiller/Déverrouiller le clavier

Le verrouillage du clavier permet d'interdire la composition d'un numéro par mégarde.

Lorsque le clavier est verrouillé, seule la touche (4) est accessible et "CLV BLOQUE" est affiché sur l'écran LCD.

• L'appareil est au repos (aucune tonalité)
- Appuyer sur la touche (4)
- "ARRET" s'affiche sur l'écran LCD.
- Utiliser les touches (1 1) ↘ ou (3) ↗ jusqu'à ce que "CLAVIER" s'affiche sur l'écran LCD
- Appuyer sur la touche (4)
- "ACCES CLAVIER" s'affiche sur l'écran LCD.
- Appuyer sur la touche (4)
- L'état dans lequel se trouve le clavier s'affiche sur l'écran LCD :

"CLAV BLOQ": le clavier est verrouillé

ou

"CLAV ACTIF" : le clavier est déverrouillé

• Utiliser les touches (1 1) ↕ ou (3) ↗ pour sélectionner votre choix :
• "CLAV BLOQ" : pour verrouiller le clavier.
• "CLAV ACTIF" pour déverouiller le clavier.
• Appuyer sur la touche (4) pour valider votre choix.

LOGICOM®

2-22 Activer/Désactiver les bips touches

Le combiné émet un bip à chaque fois que vous appuyez sur une touche quand les bips touches sont activés.

• Le combiné est au repos (aucune tonalité)
- Appuyer sur la touche (4)
- "ARRET" s'affiche sur l'écran LCD
- Utiliser les touches (1 1) ↘ ou (3) ↗ jusqu'à ce que "CLAVIER" s'affiche sur l'écran LCD
- Appuyer sur la touche (4)
- "ACCES CLAV" s'affiche sur l'écran LCD
- Utiliser les touches (1 1) ↕ ou (3) ↗ jusqu'à ce que "BIP TOUCHE" s'affiche sur l'écran LCD
- Appuyer sur la touche (4)

"BIP ACTIF" s'affiche sur l'écran LCD, les bips touches sont activés.

"BIP DESACT" s'affiche sur l'écran LCD, les bips touches sont désactivés.

- Utiliser les touches (11) ↕ ou (3) ↗ pour sélectionner votre choix : "BIP ACTIF" pour activer les bips touches

ou

ou

"BIP DESACT" pour désactiver les bips touches

- Appuyer sur la touche (4) pour valider votre sélection.

2-23 Affichage de la durée de communication

La durée de la communication s'affiche sur l'écran LCD dès que vous appuyez sur la touche (2) 📞 en minutes-secondes.

Ex : "01-20" pour 1 min 20 sec

A la fin de chaque appel, la durée de la communication reste affichée pendant 5 secondes.

LOGICOM®

2-24 Touche R

La touche (11) R / ↘ permet l'accès au service confort France Télécom.

Pour tout renseignement, contacter votre agence France Télécom.

(composer le 1014, appel gratuit ou 3614 France Télécom sur votre minitel)

2-25 Temporisation de la touche R

Vous pouvez programmer la temporisation de la touche R sur LONG ou COURT.

Nous conseillons fortement de laisser ce délai sur LONG (réglage par défaut) car celui-ci est standardisé en France.

Certains services ne fonctionneraient pas sur un délai court, comme la gestion du double appel par exemple.

Toutefois, pour quelques professionnels ou pour des postes installés derrière certains standards, le réglage sur COURT peut s'avérer indispensable.

Pour modifier la temporisation de la touche R, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité)
- Appuyer sur la touche (4)
- "ARRET" s'affiche sur l'écran LCD
- Utiliser les touches (11) ↘ ou (3) ↗ jusqu'à ce que "REGLAGES" s'affiche sur l'écran LCD.
- Appuyer sur la touche (4)
- "LANGUE" s'affiche sur l'écran LCD
- Utiliser les touches (11) ↘ ou (3) ↗ jusqu'à ce que "R" s'affiche sur l'écran LCD
- Appuyer sur la touche (4)

LOGICOM®

ou

"LONG" s'affiche sur l'écran LCD, le délai est réglé sur LONG

"COURT" s'affiche sur l'écran LCD, le délai est réglé sur COURT

- Utiliser les touches (1 1) ↕ ou (3) ↗ pour sélectionner le délai désiré

- Appuyer sur la touche (4) pour valider votre sélection

2-26 Touche PAUSE

Si vous souhaitez faire une pause lorsque vous composez un numéro, appuyer simplement sur la touche (6) P>>> (après avoir composé au moins un chiffre) puis terminer votre numéro. Ceci insère automatiquement une pause dans le numéro composé.

La fonction PAUSE peut-être stockée comme un chiffre ordinaire dans les 20 mémoires répertoire.

NB : La touche (6) P >> n'exécutera pas la fonction PAUSE si aucun chiffre n'a été composé avant son enclenchement.

2-27 Programmation du code PIN

Certaines fonctions ne sont accessibles que pour les utilisateurs ayant connaissance d'un code confidentiel, le code PIN.

Le code PIN permet de protéger l'accès à vos réglages ou certaines fonctions et d'interdire à des combinés qui ne sont pas enregistrés sur cette base de fonctionner.

Le code PIN est composé de 4 chiffres.

Le code PIN par défaut est "0000".

a) Pour modifier le code PIN

• le combiné est au repos (aucun tonalité)
- Appuyez sur la touche (4)
- "ARRET" s'affiche sur l'écran LCD.
- Utiliser les touches (1 1) ↕ ou (3) ↗ jusqu'à ce que "REGLAGES" s'affiche sur l'écran LCD.
- Appuyer sur la touche (4)
- Utiliser les touches (11) ↕ ou (3) ↗ jusqu'à ce que "CODE PIN" s'affiche sur l'écran LCD.
- Appuyer sur la touche (4)

LOGICOM®

• "ANC CODE" s'affiche sur l'écran LCD
• Appuyer sur la touche (4)
• Composer l'ancien code PIN à l'aide du clavier de numérotation (9)
• Appuyer sur la touche (4)
• "NV CODE" s'affiche sur l'écran L CD
• Composer le nouveau code PIN à l'aide du clavier de numérotation (9)
• Appuyer sur la touche (4)
• "CONFIRMEZ" s'affiche sur l'écran LCD
• Recomposer le nouveau code PIN à l'aide du clavier de numérotation (9)
• Appuyer sur la touche (4)
• Un bip de confirmation est émis pour indiquer l'enregistrement du nouveau code PIN

ATTENTION : Si vous oubliez votre code PIN, il faut réinitialiser complètement l'appareil (voir chapitre 2-34).

2-28 Programmation des appels interdits

Cette fonction nécessite la connaissance du code PIN.

Cette fonction permet d'interdire la composition d'appels sortants sur un ou plusieurs combinés en programmant jusqu'à 5 chiffres par numéro interdit. Vous pouvez programmer jusqu'à 5 familles de numéros interdits.

Les numéros d'appels d'urgence (15, 17 et 18) ne peuvent être interdits même si vous les programmer.

Exemple de programmations :

"00" : les appels internationaux ne peuvent pas être composés.

"01" : les appels en région d'Ile-de-France ne peuvent pas être composés.

"01486": les appels commençant par 01486 ne peuvent pas être composés.

LOGICOM®

Pour programmer un numéro interdit, suivre la manipulation suivante :

• Le combiné est au repos.
- Appuyez sur la touche (4)
- "ARRET" s'affiche sur l'écran LCD.
- Utiliser les touches (11) ↘ ou (3) ↗ jusqu'à ce que "REGLAGES" s'affiche sur l'écran LCD.
- Appuyez sur la touche (4)
- "LANGUE" s'affiche sur l'écran LCD.
- Utiliser les touches (1 1) ↘ ou (3) ↗ jusqu'à ce que "LIMITATION" s'affiche sur l'écran LCD.
- Appuyez sur la touche (4)
- "PIN" s'affiche sur l'écran LCD.
- Composer votre code PIN à l'aide du clavier de numérotation (9).
- Appuyez sur la touche (4)

NUM INTER 1

s'affiche sur l'écran LCD

Numéro de la mémoire programmable

Zone d'affichage des 5 premiers chiffres

• Sélectionner une des 5 mémoires programmables à l'aide des touches (11) ↕ ou (3) ↗.
• Composer le numéro (5 chiffres maximum) à interdire à l'aide du clavier de numérotation (9).
• Appuyez sur la touche (4)

LOGICOM®

HS 01486 Nu Les

s'affiche sur l'écran LCD

Numéro des combinés (1, 2, 3, 4, 5)

Les premiers chiffres composés précédemment

- Choisisser les combinés pour lesquels le numéro ne pourra pas être composé, en appuyant sur les touches correspondantes du clavier de numérotation (9)

Exemple : appuyer sur la touche 2, 3 puis 5 du clavier de numérotation (9)

HS -2 3 -5 01486

Les combinés 2, 3, 5 ne peuvent pas composer tous les numéros commençant par 01486

- Appuyez sur la touche (4) pour valider la programmation de ce numéro interdit

2-29 Enregistrement d'un combiné sur une base

Il existe deux procédures d'enregistrement d'un combiné, une pour enregistrer un combiné sur une base OTELYS et l'autre pour toutes autres bases compatible GAP. Le RFPI de la base est le CODE UNIVERSEL pour les DECT compatibles GAP.

a) Sur une base OTELYS : (Munissez-vous de la notice de l'appareil Otelys sur lequel vous désirez enregistrer l'Otelys Plus).

1) • Le combiné est au repos (aucune tonalité)
2) • Appuyer et maintenir enfoncée la touche (19) pendant 10 secondes jusqu'à ce que le témoin lumineux (20) clignote rapidement.
3) • La base est en mode d'enregistrement d'un combiné, toutes les manipulations suivantes doivent être exécutées pendant que le témoin lumineux (20) clignote rapidement (environ 1 minute)

LOGICOM®

4) • Appuyer sur la touche (4)
5) “• ARRET” s'affiche sur l'écran LCD
6) • Utiliser les touches (11) ↘ ou (3) ↗ jusqu'à ce que "ENREG BASE " s'affiche sur l'écran LCD
7) • Appuyer sur la touche (4)
8) • "BASE - " s'affiche sur l'écran LCD
9) • Composer le numéro (entre 1 et 4) qui sera attribué à cette base à l'aide du clavier de numérotation (9).
10) • "RECHERCHE " s'affiche sur l'écran LCD et l'icône " Y" clignote.
11) • Le RFPI est affiché sur l'écran LCD et un bip est émis quand la base est reconnue par le combiné.
12) • Appuyer sur la touche (4)
13) • "PIN" s'affiche sur l'écran LCD
14) • Composer les 4 chiffres du code PIN de cette base ("0000" par défaut) à l'aide du clavier de numérotation (9).
15) • Appuyer sur la touche (4)
16) • Le combiné est enregistré sur cette base.

b) Sur une autre base (DECT compatible GAP)

• Le combiné est au repos (aucune tonalité)
- Consulter le manuel d'utilisation de votre base afin de pouvoir la configurer en mode d'enregistrement d'un combiné.
- Suivre toutes les manipulations à partir de l'étape 4) du a)

2-30 Annulation d'un combiné sur une base

Un combiné peut être déprogrammé d'une base. Cette fonction est utilisée pour annuler des combinés défectueux en vue de leur remplacement par des nouveaux.

ATTENTION : Vous ne pouvez annuler un combiné qu'à partir d'un autre combiné enregistré sur la même base.

LOGICOM®

• Le combiné est au repos (aucune tonalité)
- Appuyer sur la touche (4)
• ARRET s'affiche sur l'écran LCD
- Utiliser les touches (11) ↕ ou (3) ↗ jusqu'à ce que "REGLAGES" s'affiche sur l'écran LCD
- Appuyer sur la touche (4)
- "LANGUE" s'affiche sur l'écran LCD
- Utiliser les touches (11) ↘ ou (3) ↗ jusqu'à ce que "SUP COMB" s'affiche sur l'écran LCD
- Appuyer sur la touche (4)
- "PIN" s'affiche sur l'écran LCD
- Composer votre code PIN à l'aide du clavier de numérotation (9)
- Appuyer sur la touche (4)
- "SUP COMB" s'affiche sur l'écran LCD
- Composer le numéro du combiné (HS1 à HS5) que vous souhaitez annuler à l'aide du clavier de numérotation (9).
- Appuyer sur la touche (4)
- "SUP COMB" s'affiche sur l'écran LCD puis le combiné sélectionné est annulé.
- "ANNULE" s'affiche sur le combiné qui a été annulé.

2-31 Sélectionner une base

Lorsqu'un combiné est enregistré sur plusieurs bases, il ne peut fonctionner que sur une seule base à la fois. Il faut donc sélectionner une base :

a) Automatiquement

Le combiné fonctionnera avec la première base trouvée

• 1) Le combiné est au repos (aucune tonalité)
• 2) Appuyer sur la touche (4)
• 3) "ARRET" s'affiche sur l'écran LCD

LOGICOM®

36

• 4) Utiliser les touches (1 1) ↕ ou (3) ↗ jusqu'à ce que "REGLAGES" s'affiche sur l'écran LCD
  • 5) Appuyer sur la touche (4)
  • 6) "LANGUE " s'affiche sur l'écran LCD
• 7) Utiliser les touches (11) ↘ ou (3) ↗ jusqu'à ce que "SELEC BASE" s'affiche sur l'écran LCD
  • 8) Appuyer sur la touche (4)
• 9) Utiliser les touches (1 1) ↕ ou (3) ↗ jusqu'à ce que "AUTO" s'affiche sur l'écran LCD
  • 10) Appuyer sur la touche (4)
  • 11) "RECHERCHE " s'affiche sur l'écran LCD et l'icône " Y" clignote.
• 12) Un bip est émis et le combiné revient au repos, une base a été trouvée

b) Manuellement

Le combiné fonctionnera avec la base que vous avez sélectionné

• 1) Même procédure qu'au a) jusqu'à l'étape 9
- 9) Utiliser les touches (11) ♦ ou (3) ↗ jusqu'à ce que "MANUEL" s'affiche sur l'écran LCD
• 10) Appuyer sur la touche (4)
- 11) Le numéro de la base utilisée est affiché sur l'écran LCD (BASE –)
- 12) Composer le numéro de la base que vous souhaitez utiliser à l'aide du clavier de numérotation (6).
• 13) Appuyer sur la touche (4)
• 14) "RECHERCHE " s'affiche sur l'écran LCD et l'icône " Y" clignote.
- 15) Un bip est émis et le combiné revient au repos, la base sélectionnée est utilisée.

REMARQUES :

• Pour sélectionner une base, un combiné doit déjà avoir été enregistré sur celle-ci.
• Lorsque "NON ENREG" s'affiche sur l'écran, cela indique que la base sélectionnée n'existe pas ou que le combiné n'y est pas enregistré.

LOGICOM®

2-32 Réinitialisation des paramètres de l'appareil

Cette fonction nécessite la connaissance du code PIN.

Les paramètres suivants sont réglés par défaut :

Clavier : déverrouillé

Bip touches : actif

Niveau du volume d'écoute : 3

Numéro de la sonnerie utilisée : 1

Niveau du volume de la sonnerie : 5

Langue : Français

Sélection d'une base : auto

R : long

Si ces paramètres ont été modifiés par l'utilisateur, vous pouvez retrouver les réglages par défaut en réinitialisant l'appareil (les mémoires répertoires ne seront pas effacés).

Suivre la manipulation suivante :

• L'appareil est au repos.
- Appuyer sur la touche (4)
- "ARRET" s'affiche sur l'écran LCD
- Utiliser les touches (11) ↕ ou (3) ↗ jusqu'à ce que "REGLAGES" s'affiche sur l'écran LCD
- Appuyer sur la touche (4)
- "LANGUE" s'affiche sur l'écran LCD.
- Utiliser les touches (1 1) ↻ ou (3) ↗ jusqu'à ce que "INITIALISE" s'affiche sur l'écran LCD.
- Appuyer sur la touche (4)
- "PIN" s'affiche sur l'écran LCD.
- Composer votre code PIN à l'aide du clavier de numérotation (9).
- Appuyer sur la touche (4)
- Un long bip est émis, tous les paramètres sont réinitialisés.

LOGICOM®

2-33 Réinitialisation complète de l'appareil

Cette fonction vous permet de réinitialiser complètement l'appareil sans avoir besoin du code PIN.

Après réinitialisation, toutes les mémoires répertoires seront effacés, le combiné sera déprogrammé de toutes les bases, vous récupérerez tous les paramètres par défaut et le code PIN "0000" par défaut.

Suivre la manipulation suivante :

• Débrancher la batterie de son connecteur.
• Appuyer et maintenir enfoncée la touche du clavier de numérotation (9) et reconnecter la batterie.
• "RAZ ?" s'affiche sur l'écran LCD.

- Relâcher la touche du clavier de numérotation puis appuyer sur la touche (4) pour confirmer la réinitialisation complète de l'appareil.

- "RAZ OK" s'affiche sur l'écran LCD, puis un long bip est émis.

- "ANNULE" s'affiche sur l'écran LCD indiquant que le combiné est déprogrammé et complètement réinitialisé.

LOGICOM®

LOGICOM®

3 - FONCTION PRESENTATION DU NUMERO

3-1 Fonctionnement de l'identificateur d'appel page 42
3-2 Ecran d'affichage en mode consultation page 42
3-3 Consultation du journal des appels page 43
3-4 Présentation du numéro de l'appelant page 44
3-5 Composition d'un numéro à partir du journal page 46
3-6 Transfert d'un numéro du journal vers une mémoire répertoire page 46
3-7 Effacement sélectif ou total des appels page 47
3-8 Service Top Message page 47

! La fonction présentation du numéro ne fonctionne que si l'Otelys Plus est associé à un appareil Otelys possédant cette fonction.

L'OTELYS Plus vous permet d'identifier le numéro de téléphone de vos correspondants ainsi que la date et l'heure de leurs appels.

Toutes ces informations sont mémorisées dans un journal des appels pouvant contenir jusqu'à 30 numéros.

L'accès au service présentation du numéro est soumis à la souscription d'un abonnement auprès de votre agence France Telecom (1014 appel gratuit ou 3614 France Telecom sur votre minitel) et sous réserve des conditions techniques de France T elecom.

LOGICOM®

3-1 Fonctionnement de l'identificateur d'appel

L'OTELYS Plus garde en mémoire la liste des 30 derniers appels reçus. Cette liste est appelée "journal des appels".

• A réception d'un appel, le numéro de la ligne appelante est comparé aux numéros de téléphone mémorisés dans le répertoire. Si le numéro est trouvé dans le répertoire l'OTELYS Plus remplace le numéro reçu par le nom mémorisé dans le répertoire.
• L'OTELYS 640 Class a une capacité de 10 caractères par nom et de 20 chiffres par numéro.
• A chaque numéro et nom enregistré dans le journal des appels est associé l'heure et la date de leur arrivée.
• A réception d'un appel le numéro ou le nom est remplacé par la durée de conversation après 20 secondes de communication.
• Lorsque vous avez des appels non lus, l'icône clignote sur l'écran LCD.
• Lorsque le journal des appels est vide, si vous appuyez sur la touche (3) ↗ le téléphone vous émet 2 bips sonores.

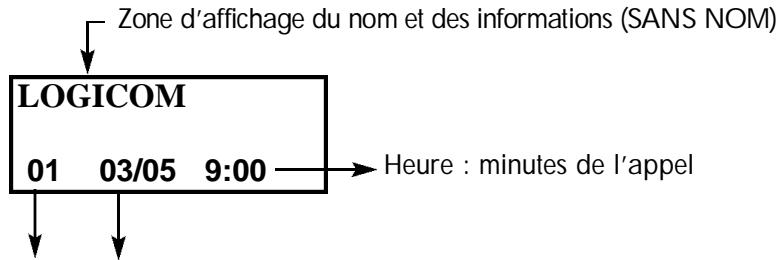

3-2 Ecran d'affichage en mode consultation

• L'appareil est au repos (avec des appels enregistrés dans le journal).
• Appuyer brièvement sur la touche (3) ↗
  • L'écran affiche :

Rang de l'appel en cours de lecture

Jours/mois de l'appel

LOGICOM®

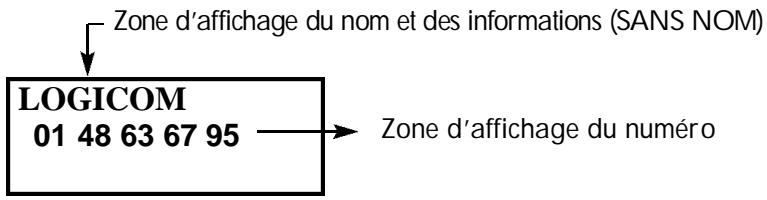

• Appuyer brièvement sur la touche (11) ↘
  • L'écran affiche :

Zone d'affichage du nom et des informations (SANS NOM) LOGICOM 01 48 63 67 95 → Zone d'affichage du numéro

3-3 Consultation du journal des appels

Les appels reçus sont mémorisés dans un journal (taille maximum : 30 numéros).

a) Début de la consultation du journal

• L'appareil est au repos.
- Appuyer brièvement sur la touche (3) ↗ pour commencer la consultation par l'appel le plus récent.
- Le nom le plus récent enregistré dans le journal s'affiche sur l'écran LCD.
- Si le nom n'est pas disponible, "SANS NOM" s'affiche.
- A chaque nom est associé la date et l'heure de leur arrivée.
- Appuyer brièvement sur la touche (11) pour vérifier le numéro associé au nom.
- Appuyer brièvement sur la touche (11) pour consulter les autres numéros du journal.

LOGICOM®

REMARQUES :

• Après 15 secondes d'inactivité des touches (11) ↘ ou (3) ↗, l'écran revient en mode repos.
• Après la réception de l'appel, l'écran affiche le numéro 15 secondes après la dernière sonnerie d'appel avant de revenir en mode repos.
• L'identification d'un appel est impossible lorsque vous êtes en ligne.
• Quand le journal est plein, l'appel le plus ancien s'efface pour être remplacé par l'appel le plus récent.

3-4 Présentation du numéro de l'appelant

Ce service permet :

• De lire sur l'afficheur de l'OTELYS Plus le numéro de la ligne téléphonique d'où provient l'appel.
• De disposer d'un journal des numéros de vos correspondants associés à la date et l'heure de leurs appels.
• Les messages d'identification sont transmis par le central téléphonique après une brève sonnerie (250 ms) et avant la sonnerie d'appel normale.

a) Réception d'un appel sans le nom

SANS NOM

01 48 63 02 79

LOGICOM®

Réception d'un appel avec le nom

LOGICOM

01 48 63 02 79

Remarques :

• Après 20 secondes d'inactivité des touches (11) ↘ ou (3) ↗, l'écran revient en mode repos.
• Après la réception de l'appel, l'écran affiche le numéro 15 secondes après la dernière sonnerie d'appel avant de revenir en mode repos.
• L'identification d'un appel est impossible lorsque vous êtes en ligne.
• Quand le journal est plein, l'appel le plus ancien s'efface pour être remplacé par l'appel le plus récent.

b) L'appelant ne désire pas divulguer son numéro

SECRET

- -

ATTENTION :

Le numéro n'étant pas communiqué par l'opérateur, vous ne pouvez pas rappeler le correspondant à partir du journal des appels.

LOGICOM®

3-5 Composition d'un numéro à partir du journal

• L'appareil est au repos (aucune tonalité).
- Appuyer sur la touche (3) ↗ pour entrer en mode consultation
- Utiliser les touches (11) ↕ ou (3) ↗ pour sélectionner le numéro dans le journal que vous souhaitez composer.
- Appuyer sur la touche (2) pour composer automatiquement le numéro affiché. (Les icônes et EXT apparaissent sur l'écran LCD et le compteur de conversation démarre).

3-6 Transfert d'un numéro du journal vers une mémoire répertoire

• L'appareil est au repos (aucune tonalité).
- Appuyer sur la touche (3) ↗ pour entrer en mode consultation
- Utiliser les touches (11) ↕ ou (3) ↗ pour sélectionner le numéro dans le journal que vous souhaitez transférer.
- Appuyer 2 fois sur la touche (5) 📄.
- "MEMORISER" s'affiche sur l'écran LCD.
- Le numéro a été transféré dans la mémoire sélectionnée.
• L'appareil retourne en mode consultation.

LOGICOM®

46

3-7 Effacement sélectif ou total des appels

a) Effacement sélectif

• L'appareil est au repos (aucune tonalité).
- Appuyer sur la touche (3) ↗ pour entrer en mode consultation
- Utiliser les touches (11) ↘ ou (3) ↗ pour sélectionner le numéro à effacer.
- Appuyer sur la touche (10)
- "EFFACE ?" s'affiche sur l'écran LCD.
- Appuyer de nouveau sur la touche (10) pour confirmer l'effacement.
- L'appel affiché s'efface et l'appel suivant s'affiche.

b) Effacement total

• L'appareil est au repos (aucune tonalité).
- Appuyer brièvement sur la touche (3) ↗ pour entrer le mode consultation.
- Appuyer et maintenir enfoncée la touche (10) jusqu'à ce que "EFF TOUT" s'affiche sur l'écran LCD.
- Appuyer brièvement sur la touche (10) pour confirmer l'effacement total.
- Tous les appels sont effacés.

3-8 Service Top Message

Le service TOP Message nécessite un abonnement supplémentaire auprès de France Telecom. (Sous réserve des conditions techniques de France Telecom).

Top Message est le service de messagerie vocale de France Telecom. Il fonctionne comme un répondeur enregistreur situé dans le réseau.

Vos correspondants sont transférés vers ce service lorsque votre ligne est occupée ou que vous avez demandé un renvoi d'appel vers la messagerie. (voir notice du service auprès de France Telecom).

Lorsqu'un message vocal est disponible sur le serveur, l'OTELYS Plus indique :

LOGICOM®

0836751010

Le numéro indiqué est celui du serveur s'il a été transmis.

L'icône ☒ restera présent, quel que soit l'affichage en cours, tant que le serveur n'aura pas envoyé une information indiquant que le message vocal a été consulté (même après effacement du message).

NB : Renseignez-vous auprès de votre agence France Telecom, afin de connaître la tarification en vigueur pour la consultation de vos messages sur le service TOP Message.)

4 - EN CAS DE PROBLEME

Vérifier les points ci-dessous avant de contacter le Service Après-Vente :

Plus d'affichage

• Vérifier que la batterie du combiné soit branchée.
• Placer le combiné sur la base pour charger la batterie.
• Enlever la batterie du combiné puis la remettre et allumer le combiné.

La batterie n'est pas chargée

• Vérifier que le connecteur de la batterie est branchée.
• Nettoyer les contacts de charge du combiné et du support de charge.
• Refaire une nouvelle charge.

L'indicateur de la batterie indique batterie faible et la tonalité d'alarme est générée par intermittence

- Recharger les batteries du combiné.

Le combiné ne peut pas trouver la base

• Vous êtes hors de portée, vous devez vous rapprocher de la base.
• Raccorder l'alimentation de la base correctement.
• Enregistrer le combiné sur une base selon la procédure d'enregistrement.
• Enlever la batterie du combiné puis la remettre et allumer le combiné.
• Déconnecter l'adaptateur secteur de la base et le reconnecter à la base.

La tonalité de numérotation n'est pas audible

• Vérifier que la ligne téléphonique est connectée correctement à la base.
• Augmenter le volume de l'écouteur du combiné.

La numérotation échoue

- Vérifier que le numéro que vous avez composé n'a pas été programmé dans les appels interdits (chapitre 2-29).

Vous avez oublié votre code PIN

- Réinitialiser complètement l'appareil (chapitre 2-34).

LOGICOM®

Vous entendez un bourdonnement continu dans votre téléphone

- Isoler l'adaptateur secteur de la base.

Votre appareil fonctionne anormalement

• Débrancher les cordons de la base et la batterie du combiné.
• Attendre quelques secondes, ensuite rebrancher les cordons et la batterie puis recommencer la mise en service depuis le début.

LOGICOM®

50

5 - PROCEDURE POUR CONTACTER LE S.A.V.

Remarque : Avant de rendre l'appareil au magasin, il est impératif de nous contacter afin d'être sûr que vous ayez une panne.

• Munissez-vous de votre appareil, branché (sauf si l'appareil est endommagé).
• Vous disposez de deux lignes clients : 01 48 63 67 94 ou 01 48 63 67 95.
• Un serveur téléphonique vous donnera une solution à chacun de vos problèmes. 7 jours / 7 jours et 24 h / 24 h.

La garantie fournisseur LOGICOM est valable pour un usage normal de l'appareil tel qu'il est défini dans le cadre de la notice d'utilisation.

Sont exclues de cette garantie, les détériorations dues à une cause étrangère à l'appareil. En particulier, la garantie ne s'applique pas si l'appareil a été endommagé à la suite d'un choc ou d'une chute, d'une fausse manœuvre, d'un branchement non conforme aux instructions mentionnées dans la notice ou aux prescriptions de France Telecom, de l'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur, l'humidité ou le gel.

La garantie sétend uniquement à la France Métropolitaine.

En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code Civil.

LOGICOM®

Cet équipement est conforme à la directive R&TTE 1999/5/CE du Parlement Européen et du Conseil, concernant la connexion paneuropéenne de terminal unique aux réseaux téléphoniques publics commutés (RTCP).

Toutefois, comme il existe des différences d'un pays à l'autre entre les RTCP, la conformité en soi ne constitue pas une garantie absolue de fonctionnement optimal à chaque point de terminaison du réseau RTCP.

En cas de problème, vous devez contacter en premier lieu votre fournisseur.

EN CAS DE PROBLEME ET POUR TOUT RENSEIGNEMENT MERCI DE CONTACTER NOTRE SERVICE APRÈS-VENTE

Tél. : [phone]

01 48 63 67 95

LOGICOM S.A.

Z.I. PARIS NORD 2

74, rue de la Belle Etoile - B.P. 50338 - 95941 ROISSY CDG CEDEX
