MODE D'EMPLOI ODELIA 782 LOGICOM
Déclarons que le produit ODELIA 780, 782, 783 est en conformité avec les exigences essentielles applicables et en particulier celles de la directive 1999/5/CE suivantes :
Article 3.1a - Protection de la santé et de la sécurité de l'utilisateur - EN60950 (2000)
Article 3.1b - Exigences de protection en ce qui concerne la compatibilité électromagnétique: - EN301489-01 V1.3.1, EN301489-06 V1.1.1
Article 3.2 - Bonne utilisation du spectre radioélectrique de façon à éviter les interférences dommageables - EN301406 V1.4.1
Le produit ayant une puissance moyenne inférieure à 20 mW, le test pour le SAR n'est pas nécessaire pour les produits ayant une puissance inférieure ou égale à 20 mW.
Nous déclarons que le produit ODELIA 780, 782, 783 est en conformité avec les exigences liées aux normes européennes d'interfaces lignes.
Cet appareil est destiné à la France.
Cette conformité s'entend pour autant que le produit pour lequel elle est donnée est installé et utilisé suivant les instructions fournies dans le manuel d'utilisation.
Toute modification non autorisée du produit annule cette déclaration de conformité. Roissy, le 11 juillet 2006.
Bernard BESSIS, Président Directeur Général
Conditions de sécurité :
• L'appareil n'est pas connectable à un schéma d'alimentation IT.
- L'appareil est alimenté par un adaptateur secteur AC/DC, conforme à la norme EN 60950, branché sur une prise 230 V AC 50 Hz.
- L'adaptateur servant de dispositif de sectionnement, le socle de prise de courant doit être installé à proximité de l'appareil et doit être aisément accessible.
- La connexion à la ligne téléphonique répond au niveau de sécurité TRT-3.
• L'entrée d'alimentation répond au niveau de sécurité TBTS.
- La sécurité électrique correspond aux vérifications EN 60950 (2000).
- La température maximale d'utilisation est de 35^ C.
- Cet appareil utilise des bandes de fréquences radio dont l'utilisation est harmonisée dans l'ensemble de la communauté européenne.
- Le marquage des équipements terminaux attestés conformes se situe sous la base.
Personnalisation du combiné
Cette fonction permet de donner un nom à votre combiné. Le nom du combiné ne doit pas dépasser 10 caractères.
• Le combiné est au repos (aucune tonalité).
- Appuyer successivement sur la touche jusqu'à ce que "3- COMBINE" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
- "1- SONNERIE" s'affiche sur l'écran.
- Sélectionner "2-NOM COMBIN" à l'aide des touches ▲ et ▼
- Appuyer sur la touche la touche OK/INT
- Le nom utilisé s'affiche sur l'écran
- Maintenir enfoncée la touche c / ⊗ pour effacer le nom affiché.
- Saisir le nouveau nom désiré (10 caractères max.) en utilisant les touches du clavier alphanumérique
- Appuyer sur la touche OK/INT pour valider le nom.
- Maintenir enfoncée la touche c / ⊗ pour revenir au repos.
Mémoire à accès indirect
Cette fonction vous permet de pré-numéroter directement le numéro (25 chiffres maximum) que vous aurez enregistré dans cette mémoire à accès direct.
a) Enregistrement du numéro à composer dans la mémoire à accès indirect
• Le combiné est au repos (aucune tonalité).
- Appuyer successivement sur la touche jusqu'à ce que "3-COMBINE" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
• "1- SONNERIE" s'affiche sur l'écran
- Sélectionner "3-MEMOIRE" à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
- Composer le numéro à enregistrer à l'aide du clavier alphanumérique (25 chiffres maximum).
- Appuyer sur la touche OK/INT pour valider le numéro.
- Maintenir enfoncée la touche c / ⊗ pour revenir au repos.
b) Composition du numéro enregistré dans la mémoire à accès indirect
- Le combiné est au repos (aucune tonalité).
- Maintenir enfoncée la touche 0 jusqu'à ce que le numéro s'affiche sur l'écran du combiné
- Appuyer sur la touche pour composer le numéro affiché
Activer/Désactiver la tonalité des touches
Lorsque cette fonction est activée, le combiné émet un bip sonore quand vous appuyez sur une touche Pour activer ou désactiver cette fonction, suivre la manipulation suivante :
- Le combiné est au repos (aucune tonalité).
- Appuyer successivement sur la touche jusqu'à ce que "3- COMBINE" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
• "1- SONNERIE" s'affiche sur l'écran.
- Sélectionner "4-TON TOUCHE" à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
- "ARRET" ou "MARCHE" s'affiche sur l'écran
- Sélectionner "ARRET" à l'aide des touches ▲ et ▼ pour désactiver la fonction, ou
- Sélectionner "MARCHE" à l'aide des touches ▲ et ▼ pour activer la fonction.
- Appuyer sur la touche OK/INT pour valider votre choix.
- Maintenir enfoncée la touche c / Ⓧ pour revenir au repos.
Précautions d'emploi :
- Lire attentivement les instructions données.
- Utiliser uniquement l'adaptateur secteur fourni.
- Ne pas installer l'appareil dans un endroit sensible à la poussière ou susceptible de subir des perturbations dues à des vibrations ou à des chocs.
- Ne pas mettre votre appareil à côté d'une source magnétique (télévision, enceintes, etc.) sous risque de perturbations.
- Ne jamais verser de liquide sur l'appareil sous risque de court circuit.
- Ne pas placer la base près d'un endroit humide.
- Ne jamais démonter l'appareil.
- Débrancher la connexion du téléphone avant de débrancher la prise électrique.
- Débrancher immédiatement un appareil endommagé et le faire réparer dans un service après-vente agréé.
- Après avoir déplacé l'appareil, commencer par rebrancher la prise électrique.
- Ne rien mettre sur le cordon électrique, éviter que des personnes puissent marcher dessus.
- Eviter de brancher trop d'appareils sur la même source de courant.
- Ne jamais installer durant un orage.
- Ne jamais toucher des fils de téléphone dénudés, à moins qu'ils soient débranchés.
- Débrancher l'appareil avant de le nettoyer, ne pas utiliser de nettoyants ou d'aérosols, utiliser un chiffon légèrement humide
- Ne pas placer l'appareil sur un élément non stable, il ne doit pas tomber cela causerait de sérieux dommages.
IMPORTANT :
1) N'utiliser que le type de batteries fournies.
2) Ne pas jeter les batteries au feu ou dans une poubelle. Renseignez-vous auprès de votre revendeur pour connaître les dispositions spéciales pour leur recyclage.
3) Ne pas ouvrir les batteries, l'électrolyte qu'elles contiennent est corrosif, et pourrait causer des brûlures aux mains, à la peau et aux yeux et serait toxique si on l'avalait.
Votre produit est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et réutilisés.
Ce symbole signifie que les équipements électriques et électroniques en fin de vie doivent être éliminés séparément des ordures ménagères.
Nous vous prions donc de confier cet équipement à votre centre local de collecte/recyclage.
dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques usagés.
Conserver précieusement ce manuel d'utilisation pour toute référence future.
L'écran du combiné
Indique le niveau de charge des batteries.
Indique que la sonnerie du combiné est coupée.
Indique que le clavier du combiné est verrouillé.
Indique une prise de ligne
EVT Indicate un speed之外
EXT Indique un appel externe.
INT Indique un appel interphone.
Indique la présence d'appels non lus dans le journal des appels.
Indique que la fonction secret est activée (micro coupé).
Indique que la liaison radio entre la base et le combiné est possible.
Indique qu'une fonction est accessible par la touche de navigation
▲ Indique qu'une fonction est accessible par la touche de navigation ▲
Prise de ligne automatique au décroché
A la réception d'appel
- Si cette fonction est activée (MARCHE), l'appareil prend la ligne automatiquement lorsque vous soulevez le combiné de la base.
- Si cette fonction est désactivée (ARRET), lorsque vous soulevez le combiné de la base, vous devez appuyer sur la touche pour prendre la ligne.
Pour activer ou désactiver la prise de ligne automatique au décroché, suivre les manipulations suivantes.
• Le combiné est au repos (aucune tonalité).
- Appuyer successivement sur la touche jusqu'à ce que "3- COMBINE" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
• "1- SONNERIE" s'affiche sur l'écran
- Sélectionner "5-PR LIG AUT" à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
- "ARRET" ou "MARCHE" s'affiche sur l'écran.
- Sélectionner "ARRET" à l'aide des touches ▲ et ▼ pour désactiver la fonction, ou
- Sélectionner "MARCHE" à l'aide des touches ▲ et ▼ pour activer la fonction.
- Appuyer sur la touche OK/INT pour valider votre choix
- Maintenir entoncée la touche C / ⊗ pour revenir au repos
Activer/Désactiver le compteur d'appel pendant une communication
Lorsque cette fonction est activée, la durée de communication s'affiche en minutes - secondes (00-00) pendant la communication.
Pour activer ou désactiver le compteur d'appel suivre les manipulations suivantes
• Le combiné est au repos (aucune tonalité).
- Appuyer successivement sur la touche jusqu'à ce que "3- COMBINE" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
• "1- SONNERIE" s'affiche sur l'écran
- Sélectionner "6-DUREE APP" à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
"ADDET" //MARCHIE" /
• "ARREI" ou "MARCHE" s'attiche sur l'ecran.
- Sélectionner "ARRET" à l'aide des touches ▲ et ▼ pour désactiver la fonction, ou
- Sélectionner "HARDGET" à l'aide des touches ▲ pour désactiver la fonction, ou
- Selectionner "MARCHE" à l'aide des touches ▲ et ▼ pour activer la fonction.
- Appuyer sur la touche OK/INT pour valider votre choix
- Maintenir entoncée la touche C / ☒ pour revenir au repos
Réinitialisation des paramètres du combiné
Cette fonction vous permet de retrouver tous les réglages par défaut du combiné
• Le combiné est au repos (aucune tonalité).
- Appuyer successivement sur la touche jusqu'à ce que "3- COMBINE" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
• "1- SONNERIE" s'attiche sur l'écran
- Sélectionner "7-REGL BASE" à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
• "VALIDER?" s'attiche sur l'écran
- Appuyer sur la touche OK/INT .
- Le combine emet un signal sonore pour indiquer la reinitialisation des paramètres.
- Maintains enforées le contrôle 245 parvoquer les usres
- Maintenir enfoncée la touche C7 pour revenir du repos Utilisation du drier plabhumérieure
Utilisation au clavier alphanumerique
Certaines fonctions telles que le répertoire ou le nom du combiné, nécessitent l'utilisation du clavier alphanumérique. Le clavier se met automatiquement en mode alphanumérique lorsque vous entrez dans une de ces fonctions.

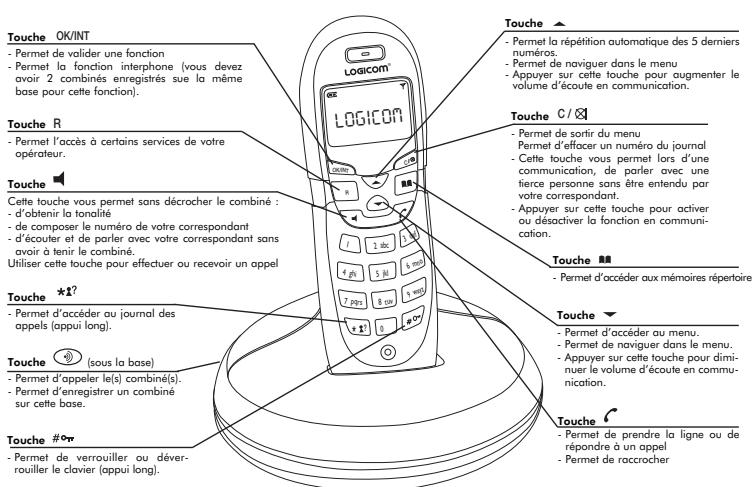

Shémas et fonctions
- Permet de valider une fonction
- Permet la fonction interphone (vous devez avoir 2 combinés enregistrés sur la même base pour cette fonction).
Touche R
- Permet l'accès à certains services de votre opérateur.
Touche
Cette touche vous permet sans décrocher le combiné :
- d'obtenir la tonalité
- de composer le numéro de votre correspondant
- d'écouter et de parler avec votre correspondant sans avoir à tenir le combiné.
Utiliser cette touche pour effectuer ou recevoir un appel
Touche *
- Permet d'accéder au journal des appels (appui long).
Touche (sous la base)
- Permet d'appeler le(s) combiné(s).
- Permet d'enregistrer un combiné sur cette base.
Touche #
- Permet de verrouiller ou déverrouiller le clavier (appui long).
Touche
- Permet la répétition automatique des 5 derniers numéros.
- Permet de naviguer dans le menu
- Appuyer sur cette touche pour augmenter le volume d'écoute en communication.
Touche C/☑
- Permet de sortir du menu
Permet d'effacer un numéro du journal
- Cette touche vous permet lors d'une communication, de parler avec une fierce personne sans être entendu par votre correspondant.
- Appuyer sur cette touche pour activer ou désactiver la fonction en communication.
Touche RR
- Permet d'accéder aux mémoires répertoire
Touche
- Permet d'accéder au menu.
- Permet de naviguer dans le menu.
- Appuyer sur cette touche pour diminuer le volume d'écoute en communication.
Touche
- Permet de prendre la ligne ou de répondre à un appel
- Permet de raccrocher
INSTALLATION DU TELEPHONE
Raccordement de la base
- Connecter la fiche de l'adaptateur secteur dans la prise située derrière la base.
- Connecter l'adaptateur secteur à la prise de courant (220 V).
- Connecter la fiche du cordon téléphonique dans la prise modulaire située derrière la base et l'autre extrémité à votre prise téléphonique murale.
N'utilisez que les fils de raccordement livrés avec l'appareil.
Installation des batteries rechargeables
- Ouvrir le compartiment des batteries en tirant vers le bas le couvercle du compartiment.
- Insérer les batteries rechargeables dans le compartiment en respectant la polarité.
- Fermer le compartiment des batteries rechargeables en poussant le couvercle vers le haut jusqu'à ce qu'il s'enclenche
Le combiné ne fonctionne pas si les batteries rechargeables sont placées dans le mauvais sens. Il n'est pas à exclure que le combiné puisse, pour cette raison, subir des dommages.
Charge des batteries
Avant toute utilisation, il faut impérativement charger les batteries (pour la première fois) durant un minimum de 20 heures.
- Poser le combiné sur la base ou sur le chargeur.
Un signal sonore de confirmation est émit. Laisser les batteries se charger sans interruption pendant au moins 20 heures.
Pour saisir une lettre, appuyez sur la touche correspondante du clavier autant de fois que nécessaire. Par exemple :
- Pour saisir un A, appuyez une fois sur 2;
- Pour saisir un B, appuyez 2 fois sur 2
- Pour saisir A puis B à la suite, saisir A, attendre que le curseur soit passé au caractère suivant et saisir un B
- Pour saisir un espace vide appuyez sur 1
- Pour saisir un tiret, appuyez deux fois sur 0
REPERTOIRE
Enregistrement d'un numéro et d'un nom dans le répertoire
Vous pouvez enregistrer 40 numéros et noms dans le répertoire.
Vous pouvez associer une sonnerie à une mémoire répertoire. A réception d'un appel d'un correspondant enregistrée dans le répertoire, le téléphone, remplace la sonnerie par défaut par la sonnerie associée à ce correspondant.
Pour bénéficier de cette fonction vous devez souscrire un abonnement au service présentation du numéro (ou du nom) auprès de votre agence France Telecom.
ATTENTION : La saisie du nom et du numéro est obligatoire.
• Le combiné est au repos (aucune tonalité)
- Appuyer successivement sur la touche jusqu'à ce que "2- ANNUAIRE" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
- "1- NOUV ENTR" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
- "ENTRER NO" s'affiche sur l'écran
- Composer le numéro de téléphone du correspondant en utilisant le clavier alphanumérique.
- Appuyer sur la touche OK/INT
- "ENTRER NOM" s'affiche sur l'écran.
- Saisir le nom du correspondant en utilisant le clavier alphanumérique
- Appuyer sur la touche OK/INT pour valider le nom et le numéro.
- Sélectionner la sonnerie qui sera associé à la mémoire enregistrée à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT pour valider la sonnerie sélectionner.
- Maintenir enfoncée la touche c / ⊗ pour revenir en mode repos.
Consultation et composition d'un numéro à partir du répertoire.
• Le combiné est au repos (aucune tonalité)
- Appuyer sur la touche
- La première mémoire répertoire s'attiche sur l'écran.
- Utiliser les touches ▲ et ▼ pour consulter toutes les mémoires répertoire, ou
- Taper la première lettre du nom recherché.
- Appuyer sur la touche pour composer le numéro dont le nom est affiché.
- Le numéro est composé automatiquement.
Remarques : Si le répertoire est vide, "MEM VIDE" s'affiche sur l'écran. Si le répertoire est plein, "MEM PLEINE" s'affiche sur l'écran.
Modification d'une mémoire répertoire.
• Le combiné est au repos (aucune tonalité)
- Appuyer successivement sur la touche jusqu'à ce que "2- ANNUAIRE" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
- "1- NOUV ENTR" s'affiche sur l'écran.
- Sélectionner "3- TRAITER" à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
- Utiliser les touches ▲ et ▼ pour sélectionner la mémoire répertoire à modifier, ou
FONCTION DU TELEPHONE
Choix d'une langue
Il y a 10 langues programmées dans le menu : le Français, l'Anglais (ENGLISH), l'Allemand (DEUTSCH), l'Italien (ITALIANO), l'Espagnol (ESPAÑOL), le Portugais (PORTUGUES), le Polonais (POLSKI), le Néerlandais (NEDERLANDS), Le Suédois (SVENSKA) et le Turque (TURKCE).
La langue programmée par défaut est le FRANÇAIS.
Pour modifier la langue, suivre la manipulation suivante
• Le combiné est au repos (aucune tonalité)
- Appuyer sur la touche
- "1- ENTREES" s'affiche sur l'écran.
- Appuyer sur la touche ▲ pour sélectionner "5- LANGUE"
- Appuyer sur la touche OK/INT
- La langue utilisée est affichée sur l'écran LCD
- Utiliser les touches ▲ et ▼ pour sélectionner la langue que vous souhaitez utiliser.
- Appuyer sur la touche OK/INT pour valider la langue sélectionnée
Réglage des sonneries du combiné.
a) Réglage du volume des sonneries sur un combiné
Le volume des sonneries sur un combiné peut être réglé sur 6 niveaux (0 à 5).
Pour régler le volume de la sonnerie sur un combiné, suivre les manipulations suivantes
• Le combiné est au repos (aucune tonalité)
- Appuyer successivement sur la touche jusqu'à ce que "3- COMBINE" s'affiche sur l'écran
- Appuyer sur la touche OK/INT
- "1- SONNERIE" s'affiche sur l'écran.
• Appuyer sur la touche OK/INT
- "1- VOLUME" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
- Régler le volume de la sonnerie à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT pour valider votre choix.
- Maintenir enfoncée la touche C / pour revenir au repos.
Remarque : L'icône indique que la sonnerie est coupée et restera affichée en permanence sur l'écran de repos.
b) Choix d'une sonnerie pour les appels externes ou interne sur un combiné (vous disposez de 10 sonneries sur chaque combiné).
• Le combiné est au repos (aucune tonalité).
- Appuyer successivement sur la touche jusqu'à ce que "3- COMBINE" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
- "1- SONNERIE" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
• "1- VOLUME" s'affiche sur l'écran.
- Sélectionner "2- EXTERNE" ou "3-INTERNE" à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
- La sonnerie utilisée est diffusée.
- Sélectionner la sonnerie que vous souhaitez utiliser à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT pour valider votre choix.
• "1- SONNERIE" s'affiche sur l'écran.
- Maintenir enfoncée la touche C/☒ pour revenir au repos
- Taper la première lettre du nom recherché.
- Appuyer sur la touche OK/INT
- Le numéro du correspondant s'affiche sur l'écran.
- Maintenir enfoncée la touche c / ⊗ pour effacer le numéro affiché.
- "ENTRER NO" s'affiche sur l'écran
- Composer le nouveau numéro de téléphone du correspondant en utilisant le clavier alphanumérique.
- Appuyer sur la touche OK/INT
- Le nom correspondant au numéro modifié précédemment s'affiche sur l'écran.
- Maintenir enfoncée la touche c/⊗ pour effacer le nom affiché.
- "ENTRER NOM" s'attiche sur l'écran.
- Saisir le nom du correspondant en utilisant le clavier alphanumérique
- Appuyer sur la touche OK/INT pour valider les modifications.
- Sélectionner la sonnerie qui sera associé à la mémoire modifier à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT pour valider la sonnerie sélectionner
- Maintenir enfoncée la touche c / ☒ pour revenir en mode repos
Effacer une mémoire répertoire.
• Le combiné est au repos (aucune tonalité)
- Appuyer successivement sur la touche jusqu'à ce que "2- ANNUAIRE" s'affiche sur l'écran.
• Appuyer sur la touche OK/INT
- "1- NOUV ENTR" s'affiche sur l'écran.
- Sélectionner "4- EFFACER" à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
- Utiliser les touches ▲ et ▼ pour sélectionner la mémoire répertoire que vous souhaitez effacer.
- Appuyer sur la touche OK/INT pour valider l'effacement de la mémoire affichée.
• "4-EFFACER" s'attiche sur l'écran
- Maintenir enfoncée la touche C / pour revenir au repos
Effacement total du répertoire
• Le combiné est au repos (aucune tonalité)
- Appuyer successivement sur la touche jusqu'à ce que "2- ANNUAIRE" s'affiche sur l'écran.
• Appuyer sur la touche OK/INT
- "1- NOUV ENTR" s'affiche sur l'écran.
- Sélectionner "5- EFF TOUT" à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
- "VALIDER ?" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT pour valider l'effacement total du répertoire
• "5- EFF TOUT" s'attiche sur l'écran
- Maintenir enfoncée la touche c / ⊗ pour revenir au repos
REGLAGES DE LA BASE
Programmation du code PIN (code confidentiel personnel) de la base
Certaines fonctions sont accessibles que pour les utilisateurs ayant connaissance du code PIN de la base.
Le code PIN par défaut est "0000"
ATTENTION : Si vous modifiez le code PIN par défaut, ne pas oublier votre nouveau code PIN, penser à le noter précieusement sinon vous ne pourriez plus accéder à certaines fonctions de votre appareil. La garantie constructeur ne prendra pas effet pour une telle négligence.
Pour modifier le code PIN, suivre les manipulations suiv
Le combiné est au repos (aucune tonalité).
- Appuyer sur la touche jusqu'à ce que "4- BASE" s'affiche sur l'écran.
• Appuyer successivement sur la touche OK/INT
• "1- BLOQUER" s'affiche sur l'écran.
- Sélectionner "5- MODIF PIN" à l'gide des touches ▲ et ▼
• Appuyer sur la touche OK/INT
- "PIN CODE ?" s'affiche sur l'écran.
- Composer votre ancien code PIN de la base à l'aide du clavier alphanumérique (le code PIN de la base par défaut est 0000)
• Appuyer sur la touche OK/INT
- "NOUV PIN" s'affiche sur l'écran.
- Composer votre nouveau code PIN de la base à l'aide du clavier alphanumérique (8 chiffres max).
• Appuyer sur la touche OK/INT
• "REPETER" s'affiche sur l'écran.
- Recomposer votre nouveau code PIN de la base à l'aide du clavier alphanumérique (8 chiffres max.).
- Appuyer sur la touche OK/INT pour valider votre code PIN
- Maintenir enfoncée la touche C / pour revenir au repos.
Programmation des appels interdits
Cette fonction nécessite la connaissance du code PIN de la base. Cette fonction vous permet d'interdire la composition d'un numéro externe qui commence par un préfixe enregistré ou d'interdire tous les appels externes.
a) Enregistrement du préfixe
ATTENTION : L'enregistrement d'un préfixe active automatiquement la fonction.
• Le combiné est au repos (aucune tonalité).
- Appuyer successivement sur la touche jusqu'à ce que "4- BASE" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
- "1- BLOQUER" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
- "PIN CODE ?" s'affiche sur l'écran
- Composer votre code PIN de la base (le code PIN de la base par défaut est " 0000").
- Appuyer sur la touche OK/INT pour valider le code PIN.
- "COMBINE X" s'affiche sur l'écran (X correspond au numéro du combiné duquel vous souhaitez interdire l'appel).
- Sélectionner un combiné à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
- Sélectionner "NUMERO" à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
- "ENTRER NO" s'affiche sur l'écran.
- Composer le(s) chiffre(s) de votre préfixe à l'aide du clavier alphanumérique (5 chiffres maximum).
- Appuyer sur la touche OK/INT
- Maintenir enfoncée la touche C / Ⓧ pour revenir au repos.
Tous les appels commencent par le préfixe enregistré seront int
b) Sélectionner le mode de fonctionnement des appels interdits.
Il existe 3 modes de fonctionnement pour les appels interdits.
Le mode "NUMERO" permet d'interdire tous les appels commençant par le préfixe enregistré.
Le mode "EXTERN" permet d'interdire tous les appels externes.
Le mode "PAS PRET" désactive la fonction appel interdit.
Pour sélectionner un mode de fonctionnement suivre les manipulations suivantes
• Le combiné est au repos (aucune tonalité).
- Appuyer sur la touche jusqu'à ce que "4- BASE" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
10
FONCTION PRÉSENTATION DU NUMERO
Le combiné vous permet d'identifier le numéro de téléphone de vos correspondants. Les numéros de téléphone sont mémorisés dans un journal des appels pouvant contenir jusqu'à 20 numéros.
L'accès au service présentation du numéro est soumis à la souscription d'un abonnement auprès de votre agence France Telecom (1014 appel gratuit ou 3614 France Telecom sur votre minitel) et sous réserve de disponibilités techniques de France Telecom.
Fonctionnement de la présentation du numéro
Le combiné garde en mémoire la liste des 20 derniers appels reçus. Cette liste est appelée « journal des appels »
- A réception d'un appel, le numéro de la ligne appelante est comparé aux numéros de téléphone mémorisés dans le répertoire. Si le numéro est trouvé dans le répertoire, l'appareil remplace le numéro par le nom enregistré dans le répertoire. Si le numéro n'est pas trouvé dans le répertoire, le téléphone affiche le numéro du correspondant.
- Les appels sont identifiés uniquement si vous êtes abonné au service présentation du numéro de France Télécom
- Les appels répondus sont enregistrés dans le journal et sont considérés comme des appels lus.
- La présentation du nom par le réseau n'est pas disponible.
- Le nombre (X) de nouveaux appels reçus (non lus) est indiqué sur l'écran de repos "X APPEL"
- Lorsque vous êtes déjà en ligne, le numéro d'un appelant s'affiche uniquement si vous êtes abonné au service signal d'appel de France Télécom.
- En consultation, la présence de l'icône ⚠? indique un appel non lu.
Consultation du journal des appels
Pour consulter le journal des appels, suivre la manipulation suivante
• Le combiné est au repos (aucune tonalité).
- Maintenir enfoncée la touche *1 ? jusqu'à ce que le dernier numéro enregistré s'affiche sur l'écran.
- Utiliser touches ▲ et ▼ pour consulter tous les appels reçus du journal.
- Appuyer sur la touche c / ☒ pour sortir du journal.
Vous pouvez aussi accéder au journal des appels en passant par le menu :
• Le combiné est au repos (aucune tonalité).
- Appuyer sur la touche
- "1- ENTREES" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
- Le dernier numéro enregistré s'affiche sur l'écran.
Ecrans d'affichages en mode consultation
Lorsque vous avez des appels enregistrés dans le journal, maintenir enfoncée la touche *1? pour entrer en mode consultation.
a) Appel recu avec le numéro
- Le dernier numéro enregistré s'affiche sur l'écran.
- Appuyer sur la touche pour visualiser le dernier chiffre du numéro.
14
- "1- BLOQUER" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
• "PIN CODE ?" s'affiche sur l'écran.
- Composer votre code PIN de la base (le code PIN de la base par défaut est" 0000").
- Appuyer sur la touche OK/INT pour valider le code PIN.
- "COMBINE X" s'affiche sur l'écran (X correspond au numéro du combiné duquel vous souhaitez interdire l'appel)
- Sélectionner un combiné à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
- Sélectionner le mode de fonctionnement souhaité entre "PAS PRET", "EXTERN" et "NUMERO" à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
- Maintenir enfoncée la touche C / Ⓧ pour revenir au repos.
Enregistrement des numéros d'appel d'urgence
Cette fonction permet d'enregistrer 2 numéros d'appel d'urgence (5 chiffres max). Les numéros d'appel d'urgence sont libres de toutes restrictions. Ils peuvent être appelés même quand les appels interdits sont activés.
Un numéro d'appel d'urgence est enregistré par défaut :
Position 2 : 112 (Urgences médicales)
Ces numéros d'appel d'urgence peuvent être modifiés, suivre les manipulations suivantes :
• Le combiné est au repos (aucune tonalité).
- Appuyer successivement sur la touche jusqu'à ce que "4- BASE" s'affiche sur l'écran
- Appuyer sur la touche OK/INT
• "1- BLOQUER" s'affiche sur l'écran.
- Sélectionner "2-URGENCE" à l'aide des touches ▲ et ▼
• Appuyer sur la touche OK/INT
• "PIN CODE ?" s'affiche sur l'écran.
- Composer votre code PIN de la base (le code PIN de la base par défaut est "0000")
- Appuyer sur la touche OK/INT pour valider le CODE PIN.
• "1-" s'affiche sur l'écran.
- Entrer le premier numéro d'appel d'urgence souhaité en utilisant le clavier alphanumérique.
- Appuyer sur la touche OK/INT
• "2-112" s'affiche sur l'écran.
- Maintenir enfoncée la touche c / ⊗ pour effacer le numéro affiché
- Entrer le deuxième numéro d'appel d'urgence souhaité en utilisant le clavier alphanumérique.
- Appuyer sur la touche OK/INT
- Maintenir entoncée la touche C / Ⓧ pour revenir au repos.
Touche R
La touche R permet d'accéder à certains services de votre opérateur
ATTENTION : En France, le délai (flash) doit rester sur 270 ms pour que la touche R fonctionne.
Pour modifier le délai de la touche R, suivre la manipulation suivante
• Le combiné est au repos (aucune tonalité).
- Appuyer successivement sur la touche jusqu'à ce que "4- BASE" s'affiche sur l'écran.
• Appuyer sur la touche OK/INT
• "1- BLOQUER" s'affiche sur l'écran.
- Sélectionner "3-FLASH DURE" à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
• Le délai de la touche R utilisé s'affiche.
- Appuyer sur des touches ▲ et ▼ pour sélectionner un délai entre 100 ms, 270 ms et 600 ms.
- Appuyer sur la touche OK/INT pour valider votre choix.
- Maintenir enfoncée la touche c / pour revenir au repos.
11
- Appuyer de nouveau sur la touche pour visualiser la date et l'heure associées au numéro affiché précédemment.
- Appuyer sur la touche ▼ pour consulter les autres numéros.
b) Appel reçu avec le nom
- Appuyer sur la touche ▼ pour visualiser le numéro correspondant au nom affiché précédemment.
- Appuyer sur la touche pour visualiser la date et l'heure d'arrivée de l'appel.
c) Pour appel reçu où l'appelant ne souhaite pas divulguer son numéro, l'écran affiche
ATTENTION : Il n'est pas possible de rappeler ce correspondant à partir du journal des appels.
Composition d'un numéro à partir du journal des appels
• L'appareil est au repos (aucune tonalité).
- Maintenir enfoncée la touche *1? jusqu'à ce que le dernier appel enregistré dans le journal s'affiche sur l'écran.
- Utiliser les touches ▲ et ▼ pour sélectionner le numéro que vous souhaitez composer.
- Appuyer sur la touche pour composer automatiquement le numéro affiché.
Transfert d'un numéro du journal vers une mémoire répertoire
Lorsque vous consultez un appel reçu dans le journal des appels, vous pouvez enregistrer le numéro directement dans une mémoire répertoire.
• L'appareil est au repos (aucune tonalité).
- Maintenir enfoncée la touche *1 ? jusqu'à ce que le dernier appel enregistré s'affiche sur l'écran.
- Utiliser les touches ▲ et ▼ pour sélectionner le numéro que vous souhaitez transférer dans une mémoire répertoire.
- Appuyer sur la touche pour transférer le numéro affiché.
- "SAUVEGARD ?" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
15
Choix de la numérotation : décimale (pulse) ou fréquence vocale (ton).
Pour changer le mode de numérotation, suivre les manipulations suivantes
Le combiné est au repos (aucune tonalité).
- Appuyer successivement sur la touche jusqu'à ce que "4- BASE" s'affiche sur l'écran.
• Appuyer sur la touche OK/INT
• "1- BLOQUER" s'attiche sur l'écran.
- Sélectionner "4-TON - PULS" à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
- Appuyer sur les touches ▲ et ▼ pour sélectionner le mode de numérotation souhaité (décimale (pulse) ou fréquence vocale (ton)).
- Appuyer sur la touche OK/INT pour valider votre choix.
- Maintenir enfoncée la touche C / ⊗ pour revenir au repos
Enregistrement d'un combiné sur une base
Cette fonction nécessite la connaissance du code PIN de la base. Une base peut enregistrer jusqu'à 4 combinés.
Pour enregistrer un combiné, suivre les manipulations suivantes
- Maintenir enfoncée la touche 📍 sous la base pendant 5 secondes (si un combiné déjà associé à cette base sonne, continuer
la procédure d'enregistrement sans en tenir compte).
• Le combiné est au repos (aucune tonalité
- Appuyer successivement sur la touche jusqu'à ce que "3- COMBINE" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
• "1- SONNERIE" s'attiche sur l'écran
- Selectionner "8-DECLARER" à l'aide des touches ▲ et ▼
• Appuyer sur la touche OK/INT
- "CHERCHER" puis "CODE PIN ?" s'attiche sur l'écran.
- Composer votre code PIN de la base (le code PIN de la base par défaut est "0000").
- Appuyer sur la touche OK/INT pour valider le code PIN
- Le combiné est enregistré sous la base.
- Maintenir entonces la touche C/☒ pour revenir au repos.
Annulation d'un combiné
ATTENTION : Vous ne pouvez annuler un combiné qu'à partir d'un autre combiné enregistré sur la même base. Cette fonction est utilisée pour annuler un combiné défectueux en vue de leur remplacement par de nouveaux.
• Le combiné est au repos (aucune tonalité).
- Appuyer successivement sur la touche jusqu'à ce que "4- BASE" s'affiche sur l'écran.
• Appuyer sur la touche OK/INT
• "1- BLOQUER" s'affiche sur l'écran.
- Sélectionner "7- ANNUL DECL" à l'aide des touches ▲ et ▼
• Appuyer sur la touche OK/INT
• "PIN CODE ?" s'attiche sur l'écran.
- Composer le code PIN de la base (le code PIN de la base par défaut est 0000).
• Appuyer sur la touche OK/INT
- "COMBINE X" s'affiche sur l'écran (X correspond au numéro du combiné que vous souhaitez annuler). Le numéro du combiné s'affiche au repos à gauche de l'écran.
- Sélectionner le combiné que vous désirez annuler à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
- "VALIDER ?" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT
- Le combiné émet un signal sonore pour indiquer l'annulation du combiné
- Maintenir entoncée la touche C / ☒ pour revenir au repos.
Remarque : « ---- » reste affiché en permanence sur l'écran d'un combiné annulé.
12
- "ENTRER NOM" s'affiche sur l'écran
- Saisir le nom du correspondant en utilisant le clavier alphanumérique.
- Appuyer sur la touche OK/INT
- Sélectionner la sonnerie qui sera associé à la mémoire enregistrée à l'aide des touches ▲ et ▼
- Appuyer sur la touche OK/INT
Effacement sélectif ou total des appels
a) Effacement sélectif des appels
• L'appareil est au repos (aucune tonalité)
- Maintenir enfoncée la touche *1 ? jusqu'à ce que le dernier numéro enregistré s'affiche sur l'écran.
- Utiliser les touches et pour sélectionner le numéro que vous souhaitez efface
- Maintenir enfoncée la touche c/⊗ iusqu'à ce que "EFFACER ?" s'affiche sur l'écran
- Appuyer sur la touche OK/INT pour confirmer l'effacement du numéro précédemment affiché.
b) Effacement total des appels
• L'appareil est au repos (aucune tonalité)
- Maintenir enfoncée la touche *1 ? jusqu'à ce que le dernier numéro enregistré dans le journal s'affiche.
- Maintenir enfoncée la touche c/☒ jusqu'à ce que "EFFACER ?" s'affiche sur l'écran
- Utiliser les touches et pour sélectionner "EFF-TOUT ?"
- Appuyer sur la touche OK/INT
- "VALIDER ?" s'affiche sur l'écran.
- Appuyer sur la touche OK/INT pour confirmer l'effacement de tous les appels du journal
ATTENTION : Même les appels non lus sont effacés.
La garantie fournisseur LOGICOM est valable pour un usage normal de l'appareil tel qu'il est défini dans le cadre de la notice d'utilisation. Sont exclues de cette garantie, les détériorations dues à une cause étrangère à l'appareil. En particulier, la garantie ne s'applique pas si l'appareil a été endommagé à la suite d'un choc ou d'une chute, d'une fausse manoeuvre, d'un branchement non conforme aux instructions mentionnées dans la notice ou aux prescriptions de France Telecom, de l'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur, l'humidité ou le gel. La garantie s'étend uniquement à la France Métropolitaine. En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code Civil.
LOGICOM S.A. - ZI PARIS NORD 2 - 74, rue de la Belle Etoile - B.P. 58338 - 95941 ROISSY CDG
Remarque : Avant de rendre l'appareil au magasin, il est impératif de nous contacter afin d'être sûr que vous ayez une panne.
- Munissez-vous de votre appareil, branché (sauf si l'appareil est endommagé).
- Vous disposez de deux lignes clients : 01 48 63 67 94 ou 01 48 63 67 95.
- Un serveur téléphonique vous donnera une solution à chacun de vos problèmes.
Cet équipement est conforme à la directive R&TTE 1999/5/CE du Parlement Européen et du Conseil, concernant la connexion pan-européenne de terminal unique aux réseaux téléphoniques publics commutés (RTCP).
Toutefois, comme il existe des différences d'un pays à l'autre entre les RTCP, la conformité en soi ne constitue pas une garantie absolue de fonctionnement optimal à chaque point de terminaison du réseau RTCP.
En cas de problème, vous devez contacter en premier lieu votre fournisseur.
Cet appareil est destiné à la France.
16
Réinitialisation des paramètres de la base
Cette fonction vous permet de retrouver tous les réglages par défaut de la base.
• Le combiné est au repos (aucune tonalité).
- Appuyer successivement sur la touche jusqu'à ce que "4-BASE" s'affiche sur l'écran.
• Appuyer sur la touche OK/INT
• "1- BLOQUER" s'affiche sur l'écran.
- Sélectionner "6-REGL BASE" à l'aide des touches ▲ et ▼
• Appuyer sur la touche OK/INT
• "PIN CODE ?" s'attiche sur l'écran
- Composer le code PIN de la base (le code PIN de la base par défaut est 0000)
• Appuyer sur la touche OK/INT
- "VALIDER" s'attiche sur l'écran
- Appuyer sur la touche OK/INT
- Le combine émet un signal sonore pour indiquer la reinitialisation des paramètres
- Maintenir entoncée la touche C/☒ pour revenir au repos.
ATTENTION : Le code PIN est également réinitialisé à 0000 (code PIN par défaut).
INTERPHONIE
Appel interphone vers l'autre combiné
Cette fonction est possible uniquement si vous possédez au minimum 2 combinés enregistrés sur la même base.
• Le combiné est au repos (aucune tonalité).
• Appuyer sur la touche OK/INT
- Composer le numéro du combiné à appeler (le numéro du combiné s'attiche au repos à gauche de l'écran)
• Le combine appele sonne
• À la fin de la communiser
- A la fin de la communication, appuyez sur la touche
Réception d'un appel interphone
• Le combiné sonne.
- Le numéro du combiné d'où provient l'appel et l'icône "INT" clignote sur l'écran.
- Appuyer sur la touche
• Parlez a votre correspondant.
A la tin de la communication, appuyer sur la touche
Transférer un correspondant externe vers l'autre combiné
Cette fonction est disponible uniquement si vous possédez au minimum 2 combinés enregistrés sur la même base.
- Vous êtes en communication avec un correspondant externe.
• Appuyer sur la touche OK/INT
- Composer le numéro du combiné vers lequel vous souhaitez transférer le correspondant externe (le numéro du combiné s'attiche
du repos à gauche de l'écran)
• Le combiné appelé connu
• Le combine appele sonne.
• Dès que votre corresponde
- Des que votre correspondant interne decroche, appuyez sur la touche pour raccrocher et lui passer le correspondant externe.
- Si le correspondant interne ne décroche pas appuyez sur la touche INT pour reprendre le correspondant externe en ligne.
- Si le correspondant inférie le decroche pas, appuyez sur la touche INT pour reprennir le correspondant externe en ligne.
Conference a trois (2 combines en interphone + 1 correspondant externe)
Cette fonction est disponible uniquement si vous possédez au minimum 2 combinés enregistrés sur la même base.
Vous pouvez converser simultanément avec un correspondant interne et un correspondant externe
- Vous êtes en ligne avec un correspondant externe.
- Appuyer sur la touche OK/INT
- Composer le numéro du combiné que possède votre correspondant interne (le numéro du combiné s'affiche au repos à gauche de l'écran).
- Quand votre correspondant interne decroche, maintenir entoncee la touche # pendant 3 secondes.
• Vous êtes en conférence à trois
- vous elles en conférence d'frois.
- Si le correspondant interne ne c
- Si le correspondant inférie ne décroche pas, appuyer sur la lôchée OR/INT pour reprendre le correspondant externe en ligne.
13
LOGICOM
OKINT
L1 05
R
1 2 abc 3 dwt
4 phi 5 jkl 6 mms
7 pms 8 tuy 9 wpt
* ? 0 # On

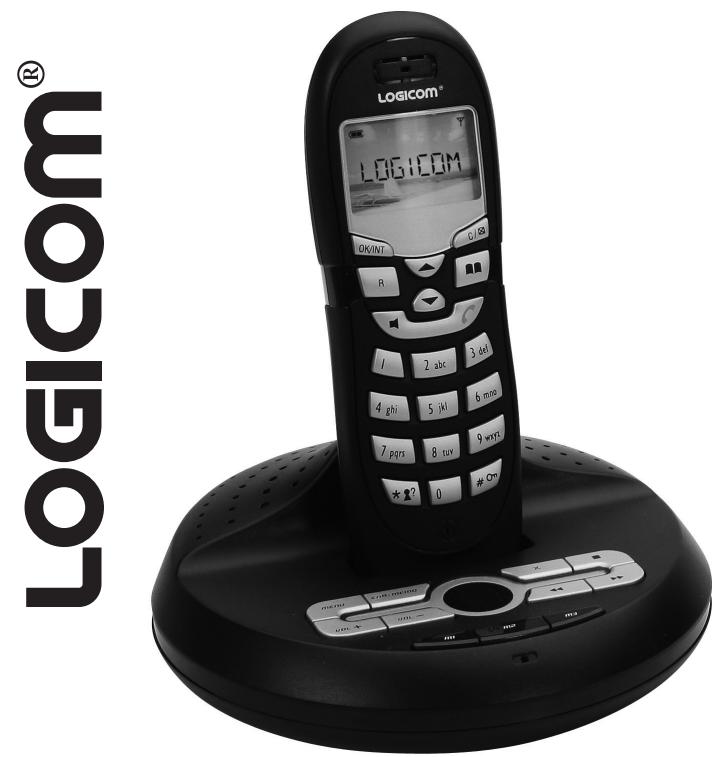

FONCTIONS TÉLÉPHONE
ODELIA
780, 782, 783
Manuel d'utilisation
Photo non contractuelle
A lire impérativement avant la mise en service de l'appareil.
LE RÉPONDEUR
1-1 PRESENTATION DU REPONDEUR
Cet appareil possède un répondeur enregistreur numérique (sans cassette), d'une capacité de 15 minutes maximum, interrogeable à distance. La durée de chaque message est limité à 60 secondes.
- Le répondeur possède trois boîtes de réception (M1, M2, M3).
- Les correspondants peuvent choisir la boîte de réception dans laquelle leurs messages seront enregistrés en appuyant pendant la diffusion de l'annonce sur la touche * 1, * 2 ou * 3. Si le correspondant ne sélectionne pas une boîte de réception pendant la diffusion de l'annonce, son message sera automatiquement enregistré dans la boîte de réception 1.
- La boîte de réception par défaut est la boîte 1
- Le répondeur possède également un guide vocal.
- L'afficheur indique le nombre total de messages dans toutes les boîtes de réception.
Shémas et fonctions de la base (répondeur)
- Permet d'accéder au menu du répondeur.
Touche ENR/MEMO
- Permet d'enregistrer un mémo.
- Permet d'enregistrer les annonces 1 et 2.
Touche VOL +
- Permet d'augmenter le volume du répondeur.
AFFICHEUR
- Permet d'indiquer le nombre de messages total.
- Permet de donner des indications sur le fonctionnement du répondeur.
(Voir chapitre suivant)
Touche X
- Permet d'effacer les messages ou l'annonce enregistrée.
Touche
- Permet de sortir du menu répondeur.
- Permet d'arrêter la lecture du message.
Touche
- Permet d'écouter le message suivant.
Touche
- Permet d'écouter le mes-sage précédent.
Touche VOL -
- Permet diminuer le volume du répondeur.
Touches M1, M2, M3
- Les touches M1, M2, M3 sont des boîtes de réception. Elles permettent de sauvegarder vos messages.
Micro
- Permet d'enregistrer votre annonce ou un mémo.
Voyants lumineux
- Indiquent la présence de messages dans la boîte correspondante.
2
- « A » s'affiche sur l'écran en permanence, lorsque le mode répondeur seul est activé.
Attention : Le répondeur revient automatiquement au repos au bout de 20 secondes d'inactivité des touches du répondeur.
1-6 LES ANNONCES PAR DEFAULT (PRE-ENREGISTREES) DANS LE REPONDEUR
Deux annonces sont préenregistrées dans le répondeur. L'annonce 1 pour le mode répondeur enregistreur (l'appelant peut laisser un message) et l'annonce 2 pour le mode répondeur seul (l'appelant ne peut pas laisser un message).
Pour écouter les annonces par défaut, vous devez suivre les manipulations suivantes
Annonce 1 par défaut
- Désactiver le mode répondeur seul. (Voir chapitre ACTIVER/DESACTIVER LE MODE REPONDEUR SEUL.)
- Appuyer successivement sur la touche MENU jusqu'à ce que « A1 » apparaisse sur l'afficheur
• Le guide vocal diffuse « Annonce 1 »
- Appuyer sur l'une des touches M1, M2 ou M3 pour écouter l'annonce 1.
L'annonce 1 par défaut pour le mode répondeur enregistreur est : « Veuillez laisser votre message après le bip »
Annonce 2 par défaut :
- Activer le mode répondeur seul. (Voir chapitre ACTIVER/DESACTIVER LE MODE REPONDEUR SEUL.)
- Appuyer successivement sur la touche MENU jusqu'à ce que « A2 » apparaisse sur l'afficheur
• Le guide vocal diffuse « annonce 2 »
- Appuyer sur l'une des touches touches M1, M2 ou M3 pour écouter l'annonce 2.
L'annonce 2 par défaut pour le mode répondeur seul est : « Désolé, je ne suis pas disponible, veuillez rappeler plus tard »
Remarque : Même si vous personnalissez les annonces 1 et 2 (remplacement des annonces par défaut), les annonces par défaut restent stockées dans la mémoire de l'appareil et peuvent être récupérées.
1-7 ENREGISTREMENT DES ANNONCES
Si vous ne souhaitez pas utiliser les annonces par défaut, vous pouvez enregistrer votre annonce personnalisée pour les deux modes de fonctionnement (répondeur enregistreur et répondeur seul).
Selon le mode de fonctionnement sélectionné, l'annonce personnalisée remplacera l'annonce par défaut correspondante
Remarque : Les annonces 1 et 2 ne doivent pas dépasser 60 secondes.
Parler d'une voix forte et claire. Parler à 5 cm du micro.
a) Enregistrement de l'annonce 1 (mode répondeur enregistreur) :
Attention : Si vous avez attribuée une boîte de réception à une ou plusieurs personnes, indiquer à vos correspon-
dants dans votre annonce d'appuyer sur les touches
* et 1 pour laisser un message dans la boite de réception M1
* et 2 pour laisser un message dans la boite de réception M2
* et 3 pour laisser un message dans la boite de réception M3
Par exemple, le message peut être "Bonjour, pour laisser un message à John, appuyer sur les touches « étoile » et '1', pour Tony, appuyer sur les touches « étoile » et '2' puis pour Sally, appuyer sur les touches « étoile » et '3'". (Laissez un blanc de quelques secondes à la fin de chaque annonce afin de permettre à votre correspondant de choisir une boîte de réception.)
Pour enregistrer l'annonce 1, suivre les manipulations suivantes :
- Désactiver le mode répondeur seul. (Voir chapitre « ACTIVER/ DESACTIVER LE MODE REPONDEUR SEUL »)
- Appuyer successivement sur la touche MENU jusqu'à ce que « A1 » s'affiche sur l'écran.
Le guide vocal diffuse « Annonce 1 »
- Appuyer sur la touche ENR/MEMO pour enregistrer l'annonce
Le guide vocal diffuse « parlez après le bip ».
- Enregistrer votre annonce
6
3
- Appuyer sur la touche ■ pour arrêter l'enregistrement, afin d'écourter les 60 secondes.
- Le Répondeur diffuse l'annonce enregistré.
Attention : le répondeur revient automatiquement au repos au bout de 20 secondes d'inactivité des touches du répondeur
Pour enregistrer l'annonce 2 suivre les manipulations suivantes
- Activer le mode répondeur seul. (Voir chapitre « ACTIVER/ DESACTIVER LE MODE REPONDEUR SEUL »)
- Appuyer successivement sur la touche MENU jusqu'à ce que « A2 » s'affiche sur l'écran.
Le guide vocal diffuse « annonce 2. »
- Appuyer sur la touche ENR/MEMO pour enregistrer l'annonce 2
Le guide vocal diffuse « parlez après le bip »
Enregistrer votre annonce 2
- Appuyer sur la touche ■ pour arrêter l'enregistrement, afin d'écourter les 60 secondes.
- Le Répondeur diffuse l'annonce enregistrée
Attention : le répondeur revient automatiquement au repos au bout de 20 secondes d'inactivité des touches du répondeur
1-8 EFFACEMENT DES ANNONCES ENREGISTREES
a) Effacement de l'annonce 1 enregistrée
- Désactiver le mode répondeur seul. (Voir chapitre « ACTIVER/ DESACTIVER LE MODE REPONDEUR SEUL »).
- Appuyer successivement sur la touche MENU jusqu'à ce que « A1 » s'affiche sur l'écran
- Appuyer sur la touche M1, M2 ou M3
L'annonce 1 est diffusée
- Appuyer sur la touche X pendant la diffusion de l'annonce pour efface l'annonce 1 enregistrée.
b) Effacement de l'annonce 2 enregistrée
- Activer le mode répondeur seul. (Voir chapitre « ACTIVER/ DESACTIVER LE MODE REPONDEUR SEUL »).
- Appuyer successivement sur la touche MENU jusqu'à ce que « A2 » s'affiche sur l'écran.
- Appuyer sur la touche M1, M2 ou M3
L'annonce 2 est diffusée
- Appuyer sur la touche X pendant la diffusion de l'annonce pour effacer l'annonce 2 enregistrée.
1-9 ACTIVER/DESACTIVER L'AVERTISSEUR DE NOUVEAU(X) MESSAGE(S)
Cette fonction vous permet d'être alerté par des bips lorsque vous avez reçu des nouveaux messages.
Pour activer ou désactiver l'avertisseur de nouveaux messages, suivre les manipulations suivantes
- Appuyer successivement sur la touche MENU jusqu'à ce que « AL » s'affiche sur l'écran.
Le guide vocal diffuse « l'avertisseur de nouveau message est activé ou désactivé »
- Utiliser les touches ◀◀ ou ▶▶ pour activer ou désactiver l'avertisseur de nouveaux messages.
- Appuyer sur la touche ■ pour sortir du menu.
7
1-2 AFFICHEUR DU REPONDEUR
| Ecran | Description |
| 0 | Aucun nouveau message dans les boîtes de réception. |
| 59 | Nombre total des messages dans toutes les boîtes de réception. |
| Fu | Indique que la mémoire du répondeur est pleine |
| Compteur de 0 à 59 | Durée de l'enregistrement de l'annonce et du mémo |
| 1-59 | Nombre de message (s) enregistré (s) |
| =1-=8 | Indique le niveau du volume du répondeur |
| 00-99 | Indique les codes d'interrogation à distance |
| On ou Of | Indique que la fonction sélectionnée est activée (On) ou désactivée (Of) |
| CL | Indique l'heure et la date du répondeur. |
| __ | Le répondeur répond à un appel ou à une opération à distance |
| 88, clignote | Le répondeur s'initialise |
| A1/A2 | A1 Indique l'annonce 1 (mode répondeur enregistreur)A2 indique l'annonce 2 (mode répondeur seul) |
| An | Indique le mode du répondeur (activé ou désactivé) |
| 2-6/TS | Indique le nombre de sonneries auquel le répondeur se déclenchera.« tS » indique le mode économiseur d'appel. |
| Ac | Indique le code d'interrogation à distance. |
| Ao | Indique le mode « répondeur seul » |
| AL | Indique l'avertisseur de nouveau message. |
| br | Indique la sonnerie de la base |
| Nr | Indique le réglage du déclenchement du répondeur |
| d1-d7 | Indique le réglage du jour |
| 00-12 | Indique le réglage de l'heure |
| 00-59 | Indique le réglage des minutes |
4
1-10 DECLENCHEMENT DU REPONDEUR
Lorsqu'il est en service, le répondeur se déclenche après 2 ou 6 sonneries, selon la programmation.
Le répondeur peut aussi se déclencher en mode Economiseur d'appel « ts »
Le mode « Économiseur d'appel « ts » permet, lors d'une interrogation à distance, de déclencher le répondeur après 4 sonneries s'il y a des messages et 6 sonneries s'il n'y a pas de message.
Donc si le répondeur ne se déclenche pas après la 4 ^e sonnerie vous pouvez raccrochez et ainsi économiser le coût d'un appel inutile. Pour régler le déclenchement du répondeur, suivre les manipulations suivantes :
- Appuyer successivement sur la touche MENU jusqu'à ce que « Nr » s'affiche sur l'écran
Le guide vocal diffuse « le nombre de sonneries sélectionné est 2,3,4,5,6 ou économiseur d'appel ».
- Utiliser la touche ▶▶ pour sélectionner le nombre de sonnerie
- Appuyer sur la touche ■ pour valider votre choix et sortir du menu.
1-11 ENREGISTREMENT D'UN MEMO DANS UNE BOITE DE RECEPTION
Cette fonction vous permet d'enregistrer un message destiné à être diffusé uniquement en local (bloc-notes).
Le Memo ne doit pas dépasser 1 minute.
Ce message sera pris en compte comme un message classique.
Pour enregistrer un MEMO vous devez suivre les manipulations suivantes
• Appuyer sur la touche ENR/MEMO
Le guide vocal diffuse « veuillez sélectionner une boîte »
- Appuyer sur l'une des touche M1, M2 ou M3 afin de sélectionner une boîte de réception.
Le guide vocal diffuse « parlez après le bip
• Parler dès que vous entendez un bip sonore
- Appuyer sur la touche ■ pour mettre fin à l'enregistrement.
1-12 FILTRAGE D'APPEL
Vous pouvez écouter le message durant l'appel de votre correspondant.
Si vous désirez prendre cet appel, appuyer sur la touche
Vous êtes alors en communication avec votre correspondant et le répondeur s'arrête aussitôt.
- Si vous prenez l'appel avec un autre poste et que le répondeur ne s'arrête pas,
appuyez sur la touche ■
1-13 LECTURE DES MESSAGES ET DES MEMOS
- Le répondeur sauvegarde automatiquement vos messages jusqu'à ce que vous les supprimiez. Il peut stocker approximativement 15 minutes de messages et de mémos.
- Les témoins lumineux des touches M1, M2 ou M3 vous indiquent l'état de votre boîte de réception.
Le témoin lumineux est éteint : vous n'avez pas de message
Le témoin lumineux est allumé : vous avez des anciens messages (messages déjà lus)
Le témoin lumineux clignote : vous avez des nouveaux messages.
- Au repos l'afficheur du répondeur vous indique le nombre total de nouveaux messages dans toutes les boîtes de réception.
- Avant la lecture des messages le répondeur annonce la date et l'heure d'arrivée du message.
- Lorsque vous avez des nouveaux et des anciens messages, le répondeur diffusera uniquement les nouveaux messages.
- La lecture des messages commence toujours par le message le plus récent.
8
5
1-3 MISE EN/HORS SERVICE DU REPONDEUR
Pour activer ou désactiver le répondeur, suivre les manipulations suivantes :
- Appuyer sur la touche MENU
- Si le répondeur est en activé, le guide vocal diffuse « répondeur activé » et « On » apparaît sur l'afficheur.
- Si le répondeur est désactivé, le guide vocal diffuse « répondeur désactivé » et « Of » apparaît sur l'afficheur.
- Utiliser les touches ◀◀ ou ▶▶ pour mettre en ou hors service le répondeur.
- Appuyer sur la touche ■ pour sortir du menu.
Remarque : Lorsque le répondeur est en service, un petit point rouge apparaît sur l'afficheur (en bas à droite).
Attention : le répondeur revient automatiquement au repos au bout de 20 secondes d'inactivité des touches du répondeur.
1-4 JOUR ET HEURE DES MESSAGES RECUS
Pendant la lecture des messages (ou mémos), le répondeur vous annonce le jour et l'heure (format 24 h) à laquelle il a été déposé.
Par exemple : Pour Dimanche à 21 h 34, le répondeur diffusera : « Dimanche, 21, heures, 34 »
Pour Lundi à 07 h 05, le répondeur diffusera : « Lundi, 0,7, heures, 0,5 »
Pour régler le jour et l'heure, suivre les manipulations suivantes
- Appuyer successivement sur la touche MENU jusqu'à ce que « CL » apparaisse sur l'afficheur
- Le guide vocal diffuse le jour et l'heure en cours
- Après la diffusion du jour et de l'heure, utiliser la touche ◀◀ ou ▶▶ pour régler le jour.
- Appuyer sur la touche MENU pour valider le jour.
• Le guide vocal diffuse les heures.
- Utiliser la touche ◀◀ ou ▶▶ pour régler les heures
- Appuyer sur la touche MENU pour valider les heures.
- Le guide vocal diffuse le premier chiffre des minutes.
- Utiliser la touche ◀◀ ou ▶▶ pour régler le premier chiffre des minutes.
- Appuyer sur la touche MENU pour valider le premier chiffre des minutes.
- Le guide vocal diffuse le second chiffre des minutes.
- Utiliser la touche ◀◀ ou ▶▶ pour régler le second chiffre des minutes.
- Appuyer sur la touche MENU pour valider le second chiffre des minutes.
- Le guide vocal diffuse le jour et l'heure réglés.
- Appuyer sur la touche ■ pour sortir du menu
Attention : Le répondeur revient automatiquement au repos au bout de 20 secondes d'inactivité des touches du répondeur
1-5 ACTIVER/DESACTIVER LE MODE REPONDEUR SEUL
Le mode Répondeur Enregistreur permet à vos correspondants de laisser un message, tandis que le mode Répondeur Seul ne leur en
laisse pas la possibilité (Le répondeur diffuse l'annonce 2 à l'appelant et raccroche automatiquement)
Lorsque le mode répondeur seul est activé « A » s'affiche sur l'écran en permanence.
Pour activer ou désactiver le mode Répondeur Seul, suivre les manipulations suivantes
Attention : la désactivation du mode Répondeur Seul active automatiquement le mode répondeur enregistreur.
- Appuyer successivement sur la touche MENU jusqu'à ce que « Ao » apparaisse sur l'afficheur.
- Le guide vocal diffuse « Le mode répondeur seul est activé » ou « Le mode répondeur seul est désactivé ».
- Utiliser la touche ◀◀ ou ▶▶ pour activer ou désactiver le mode répondeur seul.
• Le guide vocal confirme votre réglage
- Appuyer sur la touche ■ pour sortir du menu.
Pour écouter les messages et les mémos :
- Appuyer sur l'une des touches M1, M2 ou M3
- Le guide vocal vous diffuse le nombre de nouveaux et d'anciens messages
- Les messages sont diffusés.
Attention : Lorsque vous avez des nouveaux et des anciens messages enregistrés, le répondeur diffusera uniquement les nouveaux messages.
Pendant la lecture des messages, vous disposez des possibilités de manœuvres suivantes :
- Lire le message suivant : appuyer brièvement sur la touche ▶
- Lire le message précédent : appuyer sur la touche ◀◀
- Arrêter la lecture : appuyer brièvement sur la touche
- Pour régler le volume : appuyer sur les touches VOL+ et VOL-
- Pour effacer un message en cours de lecture : appuyer sur la touche X .
1-14 EFFACEMENT DES MESSAGES ET DES MEMOS
REMARQUE : Vous pouvez effacer uniquement les anciens messages (messages lus)
a) Effacement total des messages dans une boîte de réception.
Le répondeur est au repos.
• Appuyer sur la touche X
Le guide vocal diffuse « veuillez sélectionner une boîte »
- Appuyer sur l'une des touche M1 , M2 ou M3 afin de sélectionner une boîte de réception.
Le guide vocal diffuse « Tous les anciens messages sont supprimés »
b) Effacement sélectif des messages (en cours de lecture)
Pendant l'écoute d'un message, appuyer sur la touche X.
Le guide vocal diffuse « le message est effacé » puis le répondeur reprend sa lecture si d'autres messages sont enregistrés.
1-15 Programmation du CODE D'INTERROGATION A DISTANCE
Le code d'interrogation à distance est un nombre de quatre chiffres qui vous permet d'interroger votre répondeur à distance.
Le code d'interrogation à distance par défaut est 0000.
Pour modifier le code d'interrogation à distance, suivre les manipulations suivantes
- Appuyer successivement sur la touche MENU jusqu'à ce que « Ac » s'affiche sur l'écran.
Le guide vocal diffuse le code d'interrogation à distance.
- Après la diffusion du code d'interrogation à distance, utiliser les touches ◀◀ ▶▶ pour régler le premier chiffre du code d'interrogation à distance.
- Appuyer sur la touche MENU pour valider le premier chiffre du code d'interrogation à distance. Le guide vocal diffuse le second chiffre du code d'interrogation à distance.
- Utiliser les touches ◀◀ ▶▶ pour régler le second chiffre du code d'interrogation à distance.
- Appuyer sur la touche MENU pour valider le second chiffre du code d'interrogation à distance. Le guide vocal diffuse le troisième chiffre du code d'interrogation à distance
- Utiliser les touches ◀◀ ▶▶ pour régler le troisième chiffre du code d'interrogation à distance.
- Appuyer sur la touche MENU pour valider le troisième chiffre du code d'interrogation à distance. Le guide vocal diffuse quatrième chiffre du code d'interrogation à distance.
- Utiliser les touches ◀◀ ▶▶ pour régler le quatrième chiffre du code d'interrogation à distance
- Appuyer sur la touche MENU pour valider le quatrième chiffre du code d'interrogation à distance. Le guide vocal diffuse les quatre chiffres du code d'interrogation à distance.
- Appuyer sur la touche ■ pour sortir du menu.
9
1-16 MEMOIRE PLEINE
Sur place
- L'afficheur indique « Fu » et le nombre total de messages.
- Faite une lecture complète des messages
- Effacer les messages (Voir chapitre « Effacement des messages) pour récupérez de la capacité mémoire.
Lors d'un appel
- Le répondeur se déclenche à la 10e sonnerie et le guide vocal diffuse « la mémoire est pleine ».
Vous pouvez alors interroger votre répondeur a distance pour écouter vos messages et les effacer (voir chapitre utilisation et interrogation a distance).
1-17 UTILISATION ET INTERROGATION A DISTANCE
REMARQUES
- Téléphoner d'une ligne directe à fréquence vocale (FV).
- Si vous passez par un standard, il faut utiliser un bipper (non fourni).
- Si la ligne téléphonique est à fréquence décimale (DC), il faut utiliser un bipper (non fourni).
Pour interroger votre répondeur, vous devez
- Composer votre numéro de téléphone.
- Pendant ou après la diffusion de l'annonce, composer lentement le code d'interrogation à distance (voir chapitre code d'interrogation à distance)
- Le répondeur émet un bip de confirmation et diffuse le nombre de nouveaux messages enregistrés ou diffuse « vous n'avez pas de messages »).
- Composer le code de commande * pour écouter le menu des codes de commande.
- Composer le code de commande correspondant à la fonction souhaitée (voir chapitre Les codes de commande)
- Après l'exécution d'une fonction, le répondeur revient en attente d'un autre code de commande.
ATTENTION
- Vous disposez de 8 secondes pour composer votre code d'interrogation à distance sinon le répondeur coupe automatiquement la communication.
- Après l'exécution d'une fonction, vous disposez de 8 secondes pour composer un autre code de commande sinon le répondeur coupe automatiquement la communication.
1-18 LES CODES DE COMMANDE
Pour la lecture des messages dans la boîte de réception 1 :
-Composer le code « 1 ».
Pour la lecture des messages dans la boîte de réception 2 :
-Composer le code « 2 »
Pour la lecture des messages dans la boîte de réception 3 :
- Composer le code « 3 ».
Pendant la lecture
-Composer le code « 4 » pour relire le message
- Composer le code « 44 » pour lire le message précédent.
- Composer le code « 5 » pour arrêter la lecture
- Composer le code « 6 » pour lire le message suivant
Pour effacer les messages en cours de lecture :
-Composer le code « 7 ».
- Le répondeur efface le message en cours et continue la lecture.
10
La garantie fournisseur LOGICOM est valable pour un usage normal de l'appareil tel qu'il est défini dans le cadre de la notice d'utilisation. Sont exclues de cette garantie, les détériorations dues à une cause étrangère à l'appareil. En particulier, la garantie ne s'applique pas si l'appareil a été endommagé à la suite d'un choc ou d'une chute, d'une fausse manœuvre, d'un branchement non conforme aux instructions mentionnées dans la notice ou aux prescriptions de France Telecom, de l'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur, l'humidité ou le gel.
La garantie s'étend uniquement à la France Métropolitaine.
En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code Civil.
LOGICOM S.A.
ZI PARIS NORD 2
74, rue de la Belle Etoile
B.P. 58338
95941 ROISSY CDG
14
Pour enregistrer un Memo :
-Composer le code « 8 »
- Attendre le bip sonore qui indique le début de l'enregistrement.
- Composer le code « 5 » pour arrêter l'enregistrement.
- Le répondeur diffuse le mémo.
Pour la mise en/hors service du répondeur :
- Composer le code « 0 » pour la mise en ou hors service
- Le guide vocal confirme le réglage.
Pour enregistrer une nouvelle annonce :
-Composer le code « 9 :
- Attendre le bip sonore qui indique le début de l'enregistrement.
- Composer le code « 5 » pour arrêter l'enregistrement.
- Le répondeur diffuse l'annonce que vous venez d'enregistrer
Pour écouter le menu d'aide :
- Composer le code « * »
1-19 MISE EN/HORS SERVICE À DISTANCE
Cette fonction vous permet, si vous avez oublié de mettre votre répondeur en service, de
le mettre en service à distance (d'une cabine téléphonique, etc.). Vous pouvez également
le mettre hors service à distance
a) Mise en service à distance
- Le répondeur est hors service.
- Composer votre numéro de téléphone
- Le répondeur se déclenche à la 10^e sonnerie et diffuse un long bip.
- Composer lentement le code d'interrogation à distance (voir chapitre code d'interrogation à distance)
- Un signal sonore de confirmation est émis.
- Composer lentement le code « 0 » pour mettre en service le répondeur.
- Raccrocher.
ATTENTION : Vous ne pouvez pas changer le mode de fonctionnement du répondeur
(enregistreur ou seul) à distance. Ce réglage doit avoir été effectué au préalable sur place.
b) Mise hors service à distance
- Le répondeur est en service.
- Composer votre numéro de téléphone
- Le répondeur se déclenche (suivant réglage).
- Composer lentement le code d'interrogation à distance (voir chapitre code d'interrogation à distance)
- Un signal sonore de confirmation est émis.
- Composer lentement le code « 0 » pour mettre hors service le répondeur
- Raccrocher.
11
Remarque : avant de rendre l'appareil au magasin, il est impératif de nous contacter afin d'être sûr que vous ayez une panne.
- Munissez-vous de votre appareil, branché (sauf si l'appareil est endommagé).
- Vous disposez de deux lignes clients : 01 48 63 67 94 ou 01 48 63 67 95
- Un serveur téléphonique vous donnera une solution à chacun de vos problèmes.
6 - EN CAS DE PROBLÈMES
Fonctions téléphone
Plus d'affichage :
- Vérifier que les batteries du combiné sont correctement installées (polarités).
- Placer le combiné sur la base pour charger les batteries.
- Enlever les batteries du combiné et les remettre.
Les batteries ne sont pas chargées :
• Vérifier les polarités des batteries.
- Nettoyer les contacts de charge du combiné et de la base.
- Refaire une nouvelle charge.
L'indicateur de batterie indique batterie faible :
- Recharger les batteries du combiné
Le combiné ne peut pas trouver la base :
- Vous êtes hors de portée, vous devez vous rapprocher de la base
• Raccorder l'alimentation de la base correctement.
- Enlever les batteries du combiné et les remettre
- Déconnecter l'adaptateur secteur de la base et le reconnecter à la base.
La tonalité de numérotation n'est pas audible
- Vérifier que la ligne téléphonique est connectée correctement à la base.
Le numéro composé n'aboutit pas :
- Vérifier que vous n'avez pas enregistré ce numéro dans les numéros interdits (Voir chapitre programmation des numéros interdits).
Fonction présentation du numéro
- L'accès au service Présentation du numéro est soumis à la souscription d'un abonnement auprès de France Télécom (sous réserve de disponibilités techniques de France Télécom).
12
EN CAS DE PROBLEME ET POUR TOUT RENSEIGNEMENT
MERCI DE CONTACTER NOTRE SERVICE APRES-VENTE
Tél. : 01 48 63 67 94
Tél. : 01 48 63 67 95
Cet équipement est conforme à la directive R&TTE 1999/5/CE du Parlement Européen et du Conseil, concernant la connexion pan-européenne de terminal unique aux réseaux téléphoniques publics commutés (RTCP).
Toutefois, comme il existe des différences d'un pays à l'autre entre les RTCP, la conformité en soi ne constitue pas une garantie absolue de fonctionnement optimal à chaque point de terminaison du réseau RTCP.
En cas de problème, vous devez contacter en premier lieu votre fournisseur.
Cet appareil est destiné à la France.
15
16
Fonctions Répondeur
Son défectueux
- Refaire l'annonce en parlant plus près du micro.
Le répondeur ne prend plus de messages :
• Vérifier que le mode répondeur enregistreur est activé.
- Vérifier que la mémoire du répondeur n'est pas pleine (« Fu » s'affiche ou clignote sur l'afficheur de la base).
Certains messages n'ont pas été enregistrés complètement :
- Le correspondant parlait avec une voix trop faible, l'appareil a coupé l'enregistrement de son message.
- Le correspondant a commencé de parler avant le bip sonore
- La mémoire du répondeur s'est trouvée pleine durant la conversation.
Pour les utilisations à distance (interrogation, mise en service, etc.), vérifier les consignes suivantes :
- Il faut utiliser une ligne directe.
- Si vous passez par un standard, il faut utiliser un bipper (non fourni).
- La ligne directe doit être à Fréquence Vocale (FV).
- Si la ligne téléphonique est à fréquence décimale, il faut utiliser un bipper (non fourni).
Si le répondeur ne peut être mis en service à distance :
- Le code d'interrogation à distance est mal composé.
- La mémoire est pleine.
13
FONCTIONS RÉPONDEUR
ODELIA
780/782/783
Manuel d'utilisation
Photo non contractuelle
A lire impérativement avant la mise en service de l'appareil.
