MODE D'EMPLOI C0145S AEG

Notice d'utilisation

Cuisinière

Sommaire

Consignes de sécurité 2

Description de l'appareil 5

Avant la première utilisation 5

Table de cuisson - Utilisation quotidienne

6

Table de cuisson - Conseils 6

Table de cuisson - Entretien et nettoyage

Four - Utilisation quotidienne 7

Four - Conseils 8

Four - Entretien et nettoyage 10

En cas d'anomalie de fonctionnement

11

Installation 12

En matière de protection de

I'environnement 14

Sous réserve de modifications

! Consignes de sécurité

Pour votre sécurité et pour garantir une utilisation correcte de l'appareil, lisez attentivement cette notice d'utilisation, ainsi que ses conseils et avertissements, avant d'instructor et d'utiliser l'appareil pour la première fois. Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait etre vendu ou cededaune autre personne, assurez-vous que la notice d'utilisation I'accompagne.Le nouvel utiliseur pourra alors etre informedu fonctionnement de celui-ci et des avertissements s'y rapportant. Pour eviter toute erreur ou accident, veillez a ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses options de sécurité. Le fabricant n'est pas responsable des dommages causés par une mauvaise installation et une utilisation impropre.

Sécurité des enfants et des personnes

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissances les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instructions d'une personne responsable qui puisse leur assurer une utilisation de l' apparéil sans danger. Veillez à ce que les enfants n'y touchent pas et ne l'utilisant pas comme un jouet.
• Ne laissez pas les emballages à portée de main des enfants. Ils pourraient s'asphyxier!
• Tenez les enfants éloignés de l'appareil pendant son fonctionnement. Risque de blessure.
• Le cas échéant, activez la fonction de verrouillage des touches ou la sécurité en

fants. La sécurité enfants empêche l'utilisation accidentelle ou involontaire de l'appareil.

Avertissements importants

• Ne modifies pas ou n'essayez pas de modifier vous-même les caractéristiques de cet apparil. Cela représentait un danger pour vous.
• Retirez tous les emballages, les étiquettes et les films protecteurs de l'appareil (sauf la plaque signalétique) avant de l'utiliser pour la première fois.
• Mettez les zones de cuisson à l'arrêt après chaque utilisation.

Utilisation

• Voiture apparéil est destiné à un usage domestique normal.
• N'utilisez pas l'appareil comme plan de travail ou support.
• Ne laissez pas l'appareil sans surveillance en cours de fonctionnement. En cas d'in-cendie, mettez à l'arrêt l'appareil. Essayez plutôt d'étouffer les flames avec le couvercle du recipient, n'utilis-zez jamais d'eau.
• Risque de brûlures! Ne posez aucun objet contenant du métal, comme par exemple les couverts ou couvercles de récipients sur la table de cuisson. Ils risqueraient de s'échauffer.
• Des objets ou des recipients de cuisson peuvent, en tombant, endommager la surface vitrocéramique.

• N'utilise pas de récipiens en fonte, ni de récipiens dont le fond est endommagé et rugieux. Ils risqueraient de rayer la table de cuisson.

• Si vous table de cuisson est endommagée (éclat, félure,...), débranchez votre apparéil pour éviter tout risque d'électrocution et faites appel au Service ÀpRES-vente.

• Ne faites pas "brûler" les récipients et ne laisses pas le contenu s'évaporer en totalité. Cela peut entrainer des dégats permanents des récipients et de la table de cuisson.
• Ne placez pas de plats de cuisson vides sur les zones de cuisson et ne mettez pas ces dernières en fonctionnement sans reçuient.
• L'usage du four peut provoquer des modifications de la couleur du revêtement en émail qui n'influent aucunement sur la performance de l'appareil s'il est utilisé dans des conditions normales ou conformément aux instructions d'utilisation. De ce fait, elles ne constituent pas une malfaçon entrant dans le cadre de la garantie.
• Ne forcez pas pour ouvrir la porte de l'ap-pareil.
• Pendant l'utilisation, l'intérieur de l'appareil devient très chaud. Risque de brûlure. Munissez-vous toujours de gants pour introduire ou retarder les plats du four.
• Au moment de l'ouverture de la porte du four, durant la phase de cuisson (Cuisson vapeur notamment) ou à la fin de cette dernière, faites attention à la bouffée d'air chaud qui sort du four.

• Pour ne pas endommager l'émail et provoquer des décolorations :

• ne placez jamais d'aluminium ou tout autre ustensile, plat et accessoire directement en contact avec la sole de votre four

• ne versez jamais d'eau chaude directement dans l'appareil

• ne conservez pas d'aliments humides dans le four

• N'utilisez pas cet apparéil s'il est entre en contact avec de l'eau. N'utilisez pas l' apparéil si vos mains sont mouillées.

• Ne conservez pas d'aliments humides dans le four. Cela pourrait endommager l'émail du four.

• Ne posez pas ou ne stockez pas de liquides ou des matériaux inflammables, des objets susceptibles de fondre (plastique, aluminium) sur ou a proximé de l'appareil.

• Seuls les accessoires résistant à la chaleur peuvent être rangés dans le tiroir situé sous le four. Ne stockez pas de matériaux inflammables à cet endroit.
  Assurez-vous toujours que la grille de ventilation situee au centre du four sur la paroi arrriere n'est pas obstruee, de maniere a garantir une bonne ventilation de la cavite du four.

Entretien et nettoyage

• Avant de procéder au nettoyage, l'appareil doit être à l'arrêt et débranché. Vérifiez que l'appareil est froid.
• Nettoyez l'appareil après chaque utilisation. L'accumulation de graisses ou d'autres résidus alimentaires pourrait provoquer un incendie.
  Veillez à nettoyer le four de façon régulière; vous contribuerez ainsi àmaintenir le revêtement en bon état.
• Lavez le four uniquement avec de l'eau savonneuse. Les objets tranchants et les produits de nettoyage agressifs ou abrasifs endommagent l'appareil.
• Ne nettoyez pas l'appareil avec un nettoyeur à vapeur ou haute pression.
• N'utilise pas de produits abrasifs, de grattoir métallique ou d'objets tranchants ou pointus pour nettoyer la vitre ou les verres de la porte du four. La vitre pourrait se briser et voter en éclats.
• Ne nettoyez pas la porte du four tant que les pannaaux en verre sont encore chauds. La vitre pourrait se briser et voler en éclats.
• Soyez prudent lorsque vous retirez la portede l'appareil. La porte est lourde!
• Si les panneaux en verre de la porte représentent des éclats ou des rayures profondes, le verre est fragilisé. Ils doivent être replacés pour éviter qu'ils ne se brisent. Pour plus d'informations, veuillez vous adresser au Service ÀpRES-vente.

• Si vous nettoyez votre four à l'aide d'un spray spécial pour fours, respectez scrupuleusement les consignes d'utilisation du fabricant de ce produit. Ne vaporisez enaucun cas un produit de nettoyage sur le filtré àGRAISSSE (s'il est installé), sur les résistances et sur la sonde du thermostat.

• Pendant le nettoyage par pyrolyse (si disponible), les salissures tenaces peuvent alterer la couleur de la surface.

• Ne nettoyez pas l'émail catalytique (si disponible).
• Faites attention lorsque vous remplacez l'ampoule du four. Risque de chocoléctrique!

Installation

• Les opérations d'installation, de branchement et de réparation ne doivent être effectuees que par un professionnel nageré.
• L'installation doit être conforme à la législation, la réglementation, les lignes directrices et les normes en vigueur dans le pays de résidence (consignes de sécurité electro-techniques et réglementation, recyclage conforme et réglementaire, etc.).
• Si vous ne contactez pas une personne qualifiée et compétente, les évventuels dommages dus à une mauvaise installation ne seront pas couverts par la garantie.
• Vérifiéz que l'appareil n'a pas été endommagé pendant le transport. Ne branchez jamais un apparéil endommagé. Si nécess saire, contactez le magasin vendeur.
• Évitez d'installer l'appareil à proximité de matériaux inflammables (p.ex. ridesaux, torchons, etc.).
• Avant d'utiliser l'appareil, retirez tous les éléments constituant l'emballage.
• Cet apparéil est lourd! Faites attention lors de son déplacement. Utilisez des gants de protection. Ne tirez jamais l' apparéil par la table de cuisson ou par la poignée de la porte du four.
• Respectez l'espacement minimal requis par rapport aux autres apparéils!
• Attention! Ne positionné pas la cusinière sur une plinthe supplémentaire ou un autre dispositif réhauteur. Ceci accroit le risque de basculement!

Raccordement au gaz

• Garantissez une bonne ventilation autour de l'appareil. Une mauvaise aération pour rait provoquer un manque d'oxygène.
  Assurez-vous que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil, indiqué sur la plaque signalétique, sont compatibles. Reportez-vous au chapitre "Description de l'appareil".
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la piece où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique (hotte aspirante).
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, p.ex. en augmentant la puissance de la ventilation mécanique, si elle existe.

Service après-venture

• Toute intervention ou réparation sur votre apparéil ne doit être effectue que par un professionneliel qualifié. Contactez cette service après-vente.
  Utilisez exclusivement des pieces d'origine.

Description de l'appareil

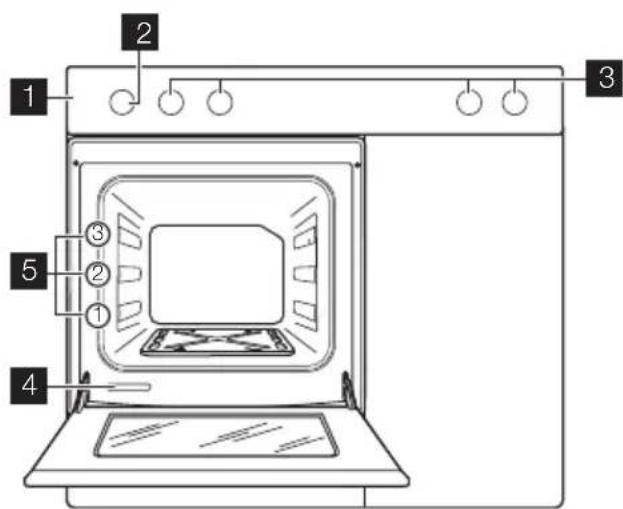

Vue d'ensemble

1 Bandeau de commande
2 Thermostat du four
3 Manettes de la table de cuisson
4 Plaque signalétique
5 Gradins

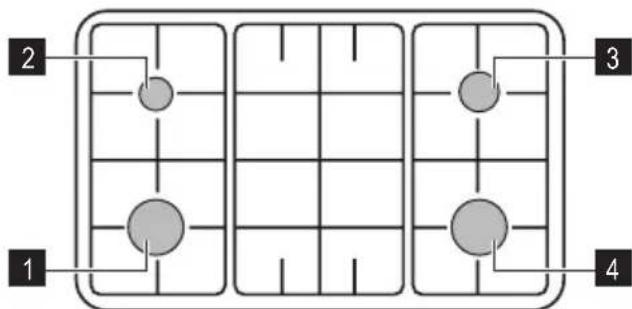

Description de la table de cuisson

1 Brûleur rapide
2 Brûleur auxiliaire
3 Brûleur semi-rapide
4 Brûleur rapide

Accessoires

Grille du four

Elle permet de poser les plats (rotis, gratins), les moulés à pâtisserie et de faire des grillades.

• Plateau multi-uses

Pour gâteaux et biscuits.

Lèchefrite

Elle est utilisée pour cuire et rotir ou recueillir le jus des grillades.

Avant la première utilisation

Avant d'installer et d'utiliser l'appareil, retirez tous les éléments constituant l'emballage, y compris les étiquettes et tout eventuel film protecteur. Ne retirez pas la plaque signalétique.

Premier nettoyage

• Retirez tous les accessoires de l'appareil.
• Nettoyez l'appareil avant de l'utiliser pour la première fois.

Important Reportez-vous au chapitre

« Entretien et nettoyage »

Prechauffe

Mettez le four en fonctionnement à la tempérapure maximale et faites-lechauffer à vidependant 45 minutes pour éliminer les éventuels résidus à l'intérieur du four. Les accessoires peuvent chauffer davantage que dansles conditions normales d'utilisation. Au cours de cette période, il peut se dégagerune oedur désagréable. Ce phénomène estnormal. Veillez a bien aérer la piece.

Table de cuisson - Utilisation quotidienne

Allumage du bruleur

Avertissement Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant decline toute responsabilité en cas de mauvais usage de la flamme.
i Allumez tousjours le bruleur avant de poser les plats.

Pour allumer le brûleur :

1. Approchez la flamme du brûleur.
2. Appuyez sur la manette correspondante et tournez-la dans le sens inverse des aigilles d'une montre jusqu'à la position maximale.
3. Maintenez la manette appuyee pendant environ 10 secondes,ILApermet au thermocouple de se rechauffer.Sinon, I'alimentation en gaz sera interrompue.
4. Une fois que la flamme brûle régulière-ment, réglez son début.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement places.

Table de cuisson - Conseils

Économies d'énergie

• Si possible, couvre les cassetoles.
• Lorsque le liquide commence à bouillir, baissez le feu pour laisser légarement fré-mir le liquide.

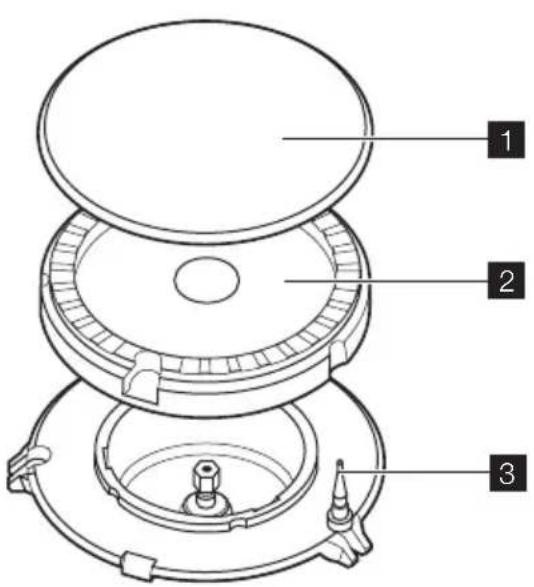

1 Chapeau du brûleur
2 Couronne du brûleur
3 Thermocouple

Avertissement Si le brûleur ne s'allume pas après 15 secondes, relâchéz la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.
Si le brûleur s'eteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

Arrêt du brûleur

Pour éteindre la flamme, tournez la commande sur la position "arrêt".

Utilisez des casseroles et poêles dont le fond correspond à la taille du brûleur utilisé.

Brûleur Diamètre du récipient

Rapide 160 mm - 280 mm

Semi-rapide 140mm - 240mm

Auxiliaire 120 mm - 180 mm

Choisissez un recipient à fond aussi plat et écais que possible.

Table de cuisson - Entretien et nettoyage

Avertissement Avant chaque opération de nettoyage, mettez l'appareil à l'arrêt et laisserze-le refroidir.

Avertissement N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer l'appareil.

Avertissement N'utilisez pas de produits abrasifs, d'objet tranchant ou pointu ou d'éponge à face abrasive, ce qui risquerait d'endommager l'appareil.

• Lavez les parties émaillées, les chapeaux et les couronnés avec de l'eau chaude et un détergent doux.

• Lavez les parties en acier inox à l'eau ennant soin de bien les sécher avec un chiffon doux.

• Les grilles de table ne sont pas lavables au lave-vaiselle; elles doivent etre lavées à la main.
  Assurez-vous après le nettoyage que les grilles de table sont bien en place.

• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des grilles de table sont au centre des brûleurs.
• Veiliez à ne pas endommager la surface de la table de cuisson lorsqu'you remettez les grilles de support en place.

Après le nettoyage, sechez soigneusement l'appareil avec un chiffon doux.

Four - Utilisation quotidienne

Avertissement Reportez-vous au chapitre « Informations sur la sécurité »

Fouràgaz

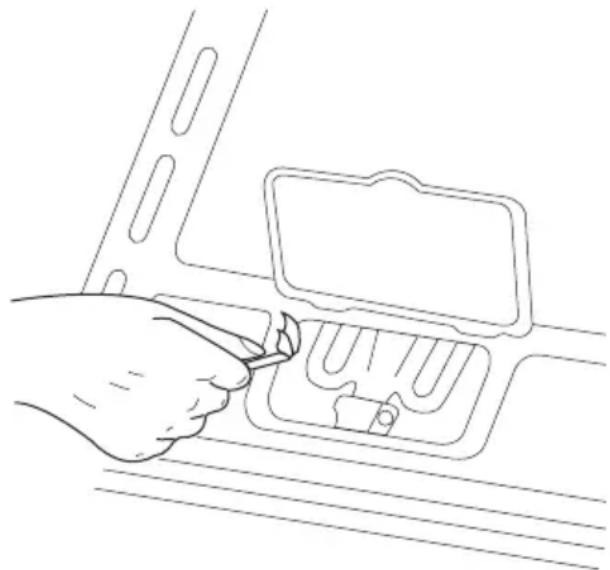

Allumage du brûleur du four :

1. Ouvrez la porte du four.
2. Levez le petit couvercle.

1. Approchez une flamme du brûleur du four.
2. Appuyez en même temps sur la manette du four et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la température maximale.
3. Lorsque la flamme apparait, continuez d'appuyer sur la manette du four pendant environ 15 secondes.

Après l'allumage :

1. Relâchez la manette du four à gaz.
2. Fermez le petit couvercle et la porte du four.
3. Tournez la manette du four jusqu'à la température désirée.

Dispositif de sécurité du four :

Le four à gaz est équipé d'un thermocouple. Il coupe le début de gaz si la flamme s'éteint.

i Si le bruleur du four ne s'allume pas ou s'il s'eteint accidentellement :

1. Relâchez la manette du four et tournez-la en position arrêt.

2. Ouvrez la porte du four.

3. Attendez une minute, puis essayez à nouveau d'allumer le brûleur.

Four - Conseils

• Fermez toujours la porte de l'appareil lorsqu'elles-ci est en fonctionnement.
• Le four dispose de trois niveaux de gradins. Comptez les niveaux de gradins à partir du bas de l'appareil.
• L'appareil est doté d'un système spécial qui permet à l'air de circuler et qui recycle perpetuèlement la vapeur. Dans cet environnement, ce système permet de cuisiner des plats tout en maintainant ceux-ci tendres à l'intérieur et croquants à l'extérieur. Le temps de cuisson et la consommation énergétique sont donc réduits au minimum.
• De l'humidité peut se déposer dans l'enceinte de l'appareil ou sur les vitres de la porte. Ce phénomène est normal. Veillez à reculer un peu lorsque vous ouvrez la porte du four en fonctionnement. Pour diminuer la condensation, faites fonctionner l'appareil 10 minutes avant d'enfournier vos aliments.
• Essuyez la vapeur avant et après l'utilisation de l'appareil.
• Ne placez jamais d'aluminium ou tout autre ustensile, plat et accessoire directement en contact avec le bas de votre four (sole). Ceci entrainerait une détérioration de l'émail et modifierait les résultats de cuisson.

Conseils de cuisson

Nous vous recommendons d'utiliser la tempérapure la plus bajo lors de la première utilisation.

Mettez à l'arrêt le four cinq minutes avant la fin du temps de cuisson pour profiter de la chaleur résiduelle.

L'épaissur, la matière et la couleur des membres influent sur le résultat.

Les gâteaux placés sur plusieurs niveaux peuvent commencer par brunir avec une rapidité différente. Dans ce cas, ne modifies pas la température. Les différences s'estompent pendant le processus de cuisson.

Utilisez des plats résistant à la chaleur pour rôtir (veuillez dire les consignes du fabricant).
Vou陝s pouvez cuire les gros rots directement sur la grille en plaçant la lechefrite au-dessous. (si le four en est équipé)

Nous vous conseillons de rôtir les viandes maigres dans une cocotte munie de couvercle. De cette façon, la viande sera plus savoureuse.

Temps de cuisson

Les temps de cuisson varient en fonction de la composition, des ingrédients et de la quantité de liquide que contient chaque plat. Surveillez toujours l'appareil pendant son fonctionnement. Annotez les valeurs réglages (niveau de cuisson, temps de cuisson, etc.) en fonction des ustensiles et des recettes lors de vos expériences de cuisson.

Tableau de cuisson

Préparations	Poids (g)	Accessoire	Gradin	Temps de préchauf-fage (mi-nutes)	Position du thermostat	Temps de cuisson (minutes)
Languettes de pâté feuilletée	250 aluminée 3 10 1-2 25-30
Galette	1000	aluminée	3	10	1-2	35-40
Brioche aux pommes	2000 aluminée 3 10 3-4 50-60
Tarte aux pommes	1200+1200 2	plaques rondes alu-minées (dia-mètre : 20 cm)	3 10 3-4	65-75
Petits gâteaux	500 aluminée 3 10 2 30-35
Gâteau spongiêux sans graisse	350 1 plaque ronde (dia-mètre : 26 cm)		3 10 2-3	30-35
Gâteau cou-ronne	1500 aluminée 3 - 2					45-55 1)
Flan pâtis-sier	800 aluminée 3 20 8 10
Gâteau levé fourré	1200 aluminée 3 15 3-4	40-50
Pizza	1000	aluminée	2	10	8	25-35
Gâteau au fromage	2600 aluminée 3 - 2 80-90
Flan pâtis-sier aux pommes	1900 aluminée 3 15 6 50-60
Gâteau de Noël	2400 aluminée 3 10			(position du thermostat : 8)	2-3	60 2)
Quiche lorraine	1000 1 plaque ronde (dia-mètre : 26 cm)		3 15 5-6	50-60
Pain paysan 750+750 2 plaques	rondes alu-minées (dia-mètre : 20 cm)		3	10 (position du thermostat : 8)	4-5 50-60
Gâteau spongiêux roumain	600+600 2	plaques rondes alu-minées (dia-mètre : 25 cm)	3 10 2-3	50-60
Gâteau spongiêux rou-main - traditionnel	600+600 2	plaques rondes alu-minées (dia-mètre : 20 cm)	3 10 2-3	40-50
Généoise roulée	500 aluminée 3 10 2-3 20-30
Meringue 400 aluminée 3 - 1 40-50
Petits choux (pâté à chou)	500 aluminée 3 10 3-4 35-40
Crumble	1500	aluminée	3	15	5-6	30-40
Gâteau marbré	600 aluminée 3 10 1-2 35-40
Gâteau au beurre	600 aluminée 3 15 3-4 25-30

1) Une fois le four a l'arrêt, ne sortez pas immédiatement le gâteau. Laissez-le en effet reposer pendant 7 minutes.
2) Une fois le four a l'arrêt, ne sortez pas immédiatement le gâteau. Laissez-le en effet reposer pendant 10 minutes.

Four - Entretien et nettoyage

• Nettoyez la façade du four à l'aide d'une éponge humide additionné d'eau savon-neuse.
  Utilisez les produits spécifiques vendus dans le commerce pour l'entretien des surfaces en métal.
• Nettoyez l'appareil après chaque utilisation. Les salissures s'éliminent alors plus facilement et ne risquent pas de brûler.
• En cas de salissures importantes, nettoyez à l'aide de produits spécifiques pour four.
• Lavez tous les accessoires du four avec un chiffon doux humide additionné d'eau savonneuse après chaque utilisation et séchez-les.
• Si vous avez des accessoires anti-adhérents, ne les nettoyez pas avec des produits agressifs, des objets pointus, ou en lave-vaisselle. Vous risqueriez de détruire le revêtement anti-adhérent!

Nettoyage de la porte du four

Pour nettoyer plus facilement la porte du four, enlevez celle-ci..

Avertissement Ne nettoyez pas la portedu four tant que les panneaux en verre sont encore chauds. La vitrepourrait se briser et voter en éclats.

Avertissement Si les panneaux en verre de la porte présente des éclats ou des rayures profundes, le verre est fragilisé. Ils doivent être replacés pour

éviter qu'ils ne se brisent. Pour plus d'informations, veuillez vous adresser au Service ÀpRES-vente.

Retrait de la porte du four et du panneau interne en verre

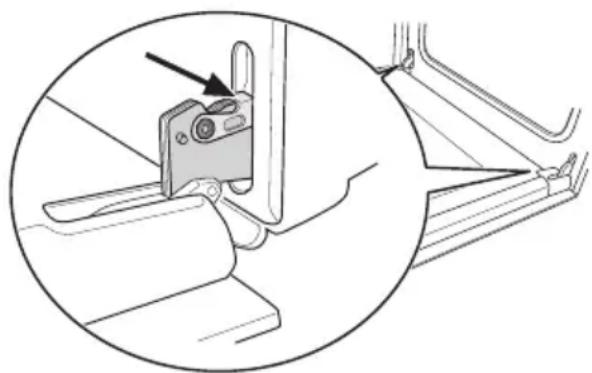

1. Ouvrez complètement la porte.

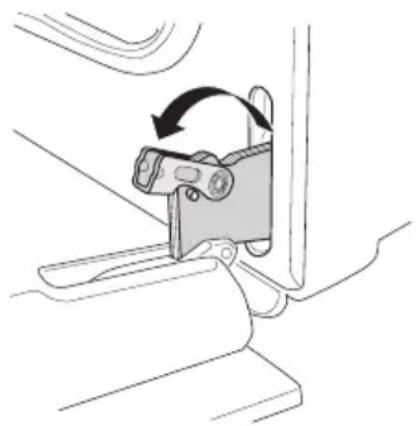

1. Soulevez les leviers sur les deux charnières et bascules-les vers l'avant.

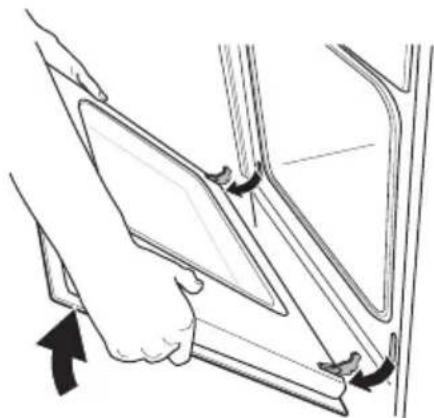

1. Fermez la porte du four jusqu'à la première position d'accrochage (à moinsie). Retirez delicatement la porte du four en dehors de son logement.

1. Lavez la vitre à l'eau savonneuse. Séchez-la soigneusement

Avertissement Lavez le panneau en verre uniquement à l'eau savonneuse.

Les produits de nettoyage abrasifs, les détachants et les objets tranchants ( comme des couteaux ou racloirs) peuvent endommager la vente.

Une fois le nettoyage terminé, replacez la portedu four.À cet effet,procededans lesens inverse.

Appareils en acier inoxydable ou en aluminium :

Il est conseilé de nettoyer la portedu four à l'aide d'une éponge humide seulment. Sechez-la ensuite avec un chiffon doux.

N'utilisez jamais d'éponges métalliques, de substances acides ou abrasives susceptibles d'abimer le revêtement du four. Nettoyez le bandeau de commande du four en observant ces précautions

En cas d'anomalie de fonctionnement

Anomalie Cause possible Solution
La flamme s'éteint immédi-ment après l'allumage	Le thermocouple n'est pas chauffé suffisamment	Continuez à appuyer sur le bou-ton d'allumage pendant environ 5 secondes après l' apparition de la flamme.
Les flammes ne sont pas uniformes	La couronne du brûleur est bou-chée par des résidus d'aliments	Vérifiez que l'injecteur n'est pas bouché et que des résidus d'al-ments ne sont pas collés sur la couronne du brûleur.
Le four ne chauffe pas	Le four n'est pas en fonctionnement	Mettez le four en fonctionnement
Le four ne chauffe pas Les réglages susceptibles n'ont pas été effectuels	Vérifiez les réglages
De la vapeur et de l'eau de condensation se déposent sur les aliments et dans le four	Le plat est resté trop longtemps au four	Une fois la cuisson terminée, ne laissez pas les plats dans le four au-delà de 15 à 20 minutes

Si I'anomalie persiste,contactezvoire magasin vendeur ou le Service Apre's-vente.

Avertissement Les réparations doivent être effectuées uniquement par des professionnels qualifiés.

Important En cas d'utilisation non conforme de l'appareil, le recours au technician du Service Avec-vente ou du magasin vendeur sera facturé même si l'appareil est encore sous garantie.

Les informations suivantes sont nécessaires pour pouvoir vous offrir une aide rapide et adaptée : Vous trouvrez ces informations sur la plaque signalétique située sur l'appareil (reportez-vous au chapitre "Description de I'appareil")

• Désignation du modele...
• Référence produit (PNC)...
• Numéro de série (S-No.)...

i Remarque concernant les appareils avec une facade en métal :

La portefroide de l'appareil peut provoquer la formation temporaire de conden

sation sur la vitre interieure après l'ouverture de la porte, pendant ou juste après une cuisson.

Installation

Avertissement Reportez-vous au chapitre « Informations sur la sécurité »

\section*{Caracteristiques techniques}

Appareil de classe 2, sous-classe 1 et classe 1

Dimensions
Hauteur 850 mm
Largeur 850 mm
Profondeur 500 mm
Capacité du four 47 L
Catégorie du gaz II2E+3+

Alimentation en gaz G20/G25 (2E+) 20/25 mbar

G30/G31 (3+) 28-30/37 mbar

Diamètres de by-pass

Brûleur Diam. de by-pass en 1/100 mm.
Auxiliaire 29
Semi-rapide 32
Rapide 42
Four 46

Brûleurs à gaz

Brûleur PuisancenormalekW	Puisance réduitekW	Type de gaz Pres-sionmbar	Inj. Dia-mètremm	Consomma-tiong/h
Brûleur auxi- liaire	1,00	0,35	20	0,70
	0,90	0,35	25	0,70
	1,00	0,35	28-30	0,50
	1,00	0,35	37	0,50
Brûleur se-mi-rapide	2,00	0,43	20	0,96
	1,85	0,43	25	0,96
	2,00	0,43	28-30	0,71
	2,00	0,43	37	0,71
Brûleur rapi-de	2,60	0,72	20	1,13
	2,40	0,72	25	1,13
	2,50	0,72	28-30	0,77
	2,50	0,72	37	0,77
Brûleur du four	3,20	1,00	20	1,30
	2,90	0,95	25	1,30
	3,20	1,00	28-30	0,88
	3,20	1,00	37	0,88

Raccordement au gaz

Choisissez des raccords fixes ou utilisez un tuyau flexible en acier inox conforme aux normes en vigueur. Si vous utilisez des tuyaux flexibles metalliques, veillez a ce qu'ils n'entrent pas en contact avec des pieces en mouvement et a ce qu'ils ne soient pas écra-sés.

Raccordement des tuyaux flexibles non métalliques

S'il est possible d'inspecter le tuyau sur toute sa longueur, vous pouvez utiliser un tuyau flexible. Le tuyau flexible doit être étroitement fixé avec des colliers de serrage.

Installation : utilisez le porte-flexible en caoutchouc. Intercalez toujours un joint d'étanchéité. Puis poursuivez votre raccordement au gaz. Nous recommendons l'emploi d'un tuyau flexible lorsque :

• le tuyau ne doit pas atteindre une tempé rature supérieure à celle de la piece, supérieure à 30^
• il ne doit pas dépasser la longueur maximum de 1.50 m :
• il ne compte aucun régulateur :
• il ne doit pas subir de contraintes de traction ou de torsion :
• il ne doit pas entraer en contact avec des corps coupants et des arêtes vives ;
• il doit pouvoir être facilement inspecté pour vérifier son état.

Le contrôle de la preservation du tuyau consiste à vérifier ce qui suit :

• le tuyau ne présente pas de fissures, de coupures, de traces de brûlure aux deux extrémités et sur toute la longueur;
• le matériel n'est pas durci mais présente une Elasticité correcte :
• les colliers de serrage ne sont pas rouillés ;
• la date de validation n'est pas dépassée.

Si vous constatéz un ou plusieurs de ces défauts, ne réparez pas le tuyau, remplacez-le.

ImportantAprés l'installation,verifiez I'étanchéité de chaque raccord. Avec une solution savonneuse,pas une flamme!

La rampe d'alimentation de gaz est située à l'arrière du bandeau de commande.

Avertissement Avant le raccordement du gaz, débranchez

I'appareil de la prise murale ou coupez le courant au disjoncteur de I'habitation. Fermez le robinet principal d'arrivée de gaz.

1 About de raccordement du gaz (un seul sur l'appareil)
2 Joint d'étanchéité
3 Raccord régiable
4 Porte-flexible en caoutchouc LPG
5 Porte-flexible pour gaz naturel
L'appareil est reglé sur un gaz par défaut. Pour modifier le réglage sélectionnez le porte-flexible approprié dans la liste. Installes toujours le joint d'étanchéité

Remplacement des injecteurs

1. Enlevez les grilles de table.
2. Enlevez les chapeaux et les couronnés des brûleurs.
3. Dévissez les injecteurs avec un clé à douille de 7 et montez à la place les injecteurs correspondant au nouveau type de gaz utilisé.
4. Montez les injecteurs en suivant la procEDURE inverse.
5. Remplacez l'étiquette signalétique (située à proximé du tuyau d'arrivée du gaz) par l'étiquette correspondant au nouveau type de gaz. Vous trouverez cette éti-quette dans la pochette d'injecteurs fournie avec l'appareil.

Si la pression du gaz est modifiable ou différente de la pression nécessaire, vous devrez installer un adaptateur de pression approprié sur le tuyau de gaz.

Réglage du début minimum

Pour régler le début minimum des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette sur la position minimum.
3. Retirez la manette de commande.
4. Avec un tournevis fin, ajustez la position de la vis de réglage. Pour une conversion de 20 mbar de gaz naturel en gaz liquide, serrez à fond la vis de réglage. Pour une conversion de gaz liquide en 20 mbar de gaz naturel, dévissez d'environ 1/4 de tour la vis de réglage.

1 Vis de réglage du début minimum

1. Assurez-vous que la flamme ne s'est int pas lorsque vous tournez rapidement la manette de la position maximum à la position minimum.

Raccordement aux différents types de gaz

Avertissement Seul un professionnel qualifié doit effectuer le raccordement aux différents types de gaz.

i Cet apparéil est prévu pour fonctionner au gaz naturel.

Avec les injecteurs appropriés, vous pouvez également le faire fonctionner au gaz liquide.

Le taux de gaz est adapté à l'utilisation.

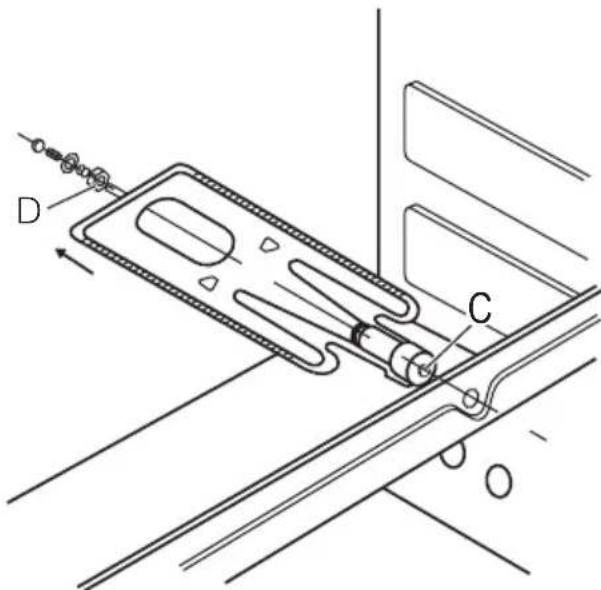

Remplacement de l'injecteur du brûleur de la cuisine à gaz :

1. Enlevez la plaque inférieure de la cavité du four pour acceder au brûleur de la cuisinière à gaz.
2. Desserrez la vis (B) qui maintain le brû-leur de la cuisine à gaz en position.
3. Poussez doucement le brûleur du four vers l'arrière.
4. Remplacez l'embout (C) avec une clé à douille n° 10.
5. Pour monter le brûleur de la cuisine à gaz, suivez les instructions dans l'ordre inverse.
6. Remplacez l'autocollant indiquant le type de gaz situé pres de la rampe d'alimentation de gaz par celui qui concerne le nouveau type de gaz.

! Avertissement Il n'est pas nécessaire de pratiquer un premier réglage d'air du brûleur à gaz.

Contrôlez la flamme. Si elle s'éteint, réappliquez la procédure du point 1 au point 5. Une petite flamme régulière doit sortir de la couronne du brûleur de la cuisinière à gaz.

La responsabilité du fabricant n'est pas engagée si vous ne respectez pas ces mesures de sécurité.

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme dechet menager. Il doit etre remis au point de collecte dedieda cet

effet (collecte et recyclage du matériel électrique et électronique).

En procedant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant

ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillesnez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Emballage

Les matériaux d'emballage sont concus dans le respect de l'environnement et sont recyclables. Les pieces en plasti

que sont marquées des abréviations internationales telles que PE, PS, etc. Eliminez les emballages dans les contèurs de la commune prévus à cet effet.

Avertissement Pour que l'appareil ne puisse plusprésenter de danger, le rendre inutilisable avant sa mise au rebut.

Pour ce faire, débranchez l'appareil de la prise et enlevez le cable de l'appareil.
