Type de produit	Cuisinière gaz
Marque	AEG
Modèle	S5614
Dimensions (H x L x P)	875 x 500 x 600 mm
Volume du four	46 litres
Dimensions intérieures du four (H x L x P)	310 x 364 x 410 mm
Nombre de brûleurs	4
Brûleur avant droit	Rapide (2,60 kW)
Brûleur arrière droit	Auxiliaire (1,00 kW)
Brûleur avant gauche	Semi-rapide (2,00 kW)
Brûleur arrière gauche	Semi-rapide (2,00 kW)
Puissance du brûleur de four	3,2 kW
Type d'alimentation	Gaz (naturel, butane, propane)
Pression d'alimentation	G20/G25 : 20/25 mbar, G30 : 28-30 mbar, G31 : 37 mbar
Classe de protection	Classe 1
Matériau de la table de cuisson	Émaillée
Couvercle	Oui
Nettoyage	Manuel
Accessoires fournis	Grille de four en fil d'acier nickelé
Sécurité	Thermocouple sur four, sécurité enfants

FOIRE AUX QUESTIONS - S5614 AEG

Que faire si un brûleur de table ne s'allume pas ?

Vérifiez que l'arrivée de gaz est ouverte, que le brûleur n'est pas mouillé, que l'ensemble du brûleur est correctement remonté après nettoyage, et que la bouteille de gaz n'est pas vide. Si le problème persiste, consultez la notice ou contactez le SAV.

Pourquoi la flamme n'est-elle pas uniforme ?

Cela peut être dû à un injecteur obstrué ou une couronne sale. Nettoyez soigneusement la couronne et vérifiez que l'injecteur n'est pas bouché. Assurez-vous que le brûleur est correctement remonté.

Comment allumer le brûleur du four ?

Ouvrez la porte du four, soulevez le petit couvercle protégeant l'orifice d'allumage, poussez et tournez la commande du four en sens inverse des aiguilles d'une montre jusqu'au repère maximum, maintenez enfoncée et approchez une flamme au brûleur. Maintenez enfoncé 10 secondes pour activer le thermocouple.

Le four fume, que faire ?

Vérifiez que le four n'a pas besoin d'être nettoyé, que la préparation ne déborde pas et qu'il n'y a pas de projections excessives de graisse sur les parois. Un préchauffage à vide peut être nécessaire pour éliminer les odeurs initiales.

Comment nettoyer les brûleurs ?

Lavez les chapeaux et les couronnes avec de l'eau chaude et un détergent doux, sans utiliser d'eau vinaigrée. Séchez-les parfaitement avant de les remonter. Assurez-vous que les couronnes sont bien propres pour un bon allumage.

Comment changer le gaz (injecteurs) ?

Cette opération doit être effectuée par un professionnel qualifié. Il faut changer les injecteurs de la table et du four selon le tableau fourni, puis régler le débit réduit. Après conversion, collez l'étiquette autocollante correspondant au nouveau gaz.

Puis-je utiliser des récipients en aluminium dans le four ?

Il est déconseillé de placer du papier d'aluminium directement en contact avec la sole, car cela peut détériorer l'émail. Les récipients en aluminium peuvent être utilisés, mais préférez des plats adaptés à la cuisson au four.

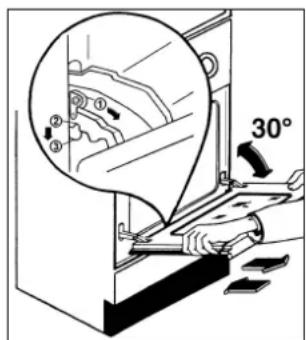

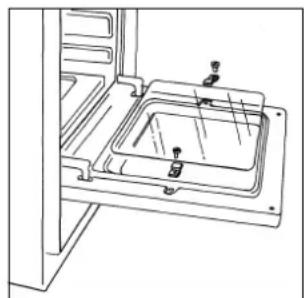

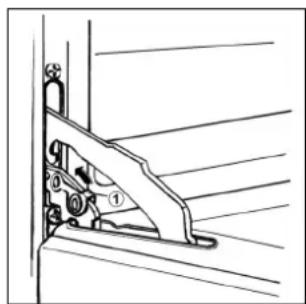

Comment retirer la porte du four pour le nettoyage ?

Ouvrez complètement la porte, relevez les leviers de blocage sur chaque charnière, saisissez la porte des deux côtés et fermez-la partiellement, puis retirez-la en tirant vers vous. Pour la remettre, suivez les étapes inverses.

Que faire si le brûleur du four ne s'allume pas ?

Vérifiez que le brûleur est correctement remonté et qu'il n'est pas mouillé. Si l'allumage échoue, attendez 1 minute avant de réessayer. Si le problème persiste, contactez le SAV.

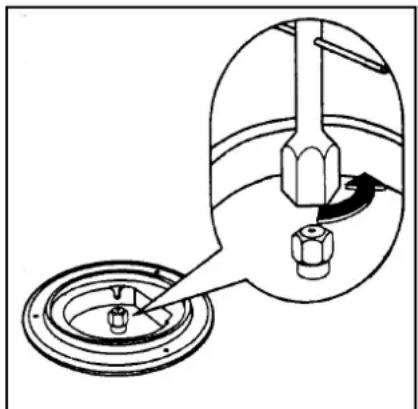

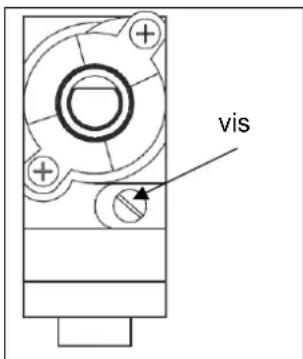

Comment régler le débit réduit des brûleurs ?

Allumez le brûleur et tournez la manette en position minimum. Retirez la manette et ajustez la vis pointeau jusqu'à obtenir une flamme courte mais stable (environ 4 mm). Pour le gaz butane/propane, vissez complètement la vis.

MODE D'EMPLOI S5614 AEG

Notice d'utilisation, d'entretien et d'installation

Sommaire

Description de l'appareil 6

Utilisation de la cuisinière 7

Le four 7

La table de cuisson 9

Conseils d'utilisation 10

Entretien et nettoyage 11

En cas d'anomalie de fonctionnement 12

Garantie 13

Service Après-Vente 13

Caractéristiques techniques 14

Consignes de sécurité 15

Raccordement gaz 15

Installation 16

Changement de gaz 18

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description des opérations étape par étape

Conseils et recommandations

Informations liées à la protection de l'environnement

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Installation

• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Les opérations d'installation doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
• Cette cuisine est lourde : faites attention lors de son déplacement.
• Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.
• Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique. Assurez-vous que l'appareil est installé dans une pièce correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installateur qualifié ou adressez-vous à la compétence de distribution du gaz de votre région.
• Les réparations ne doivent être effectuées que par un service après-vente qualifié. Une réparation non conforme peut être la cause de graves dommages.

Sécurité des enfants

• Cet appareil a été conçu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent comme un jouet.
• Éloignez les jeunes enfants de l'appareil pendant et après son fonctionnement. Vous éviterez ainsi qu'ils se brûlent en touchant la surface de la table de cuisson, en renversant ou en tirant un réseau de cuisson ou en touchant la façade chaude de votre appareil. Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil.

Utilisation

• Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été lié.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représentait un danger pour vous.
• Avant la première utilisation de votre appare èce soit suffisamment aérée : VMC (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte pour limiter les odeurs et le dégagement de fumée.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).
• Avant d'utiliser votre appareil, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.
• Baissez ou éteignez toujours la flamme d'un brûleur avant de désteroler un récipient.
• Un brûleur doit présenter une flamme régulière. Évitez tout courant d'air. Si la flamme présente une anomalie, nettoyez le brûleur. Si l'anomalie persiste, faites appel au service après-vente.
• L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la pièce où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique.
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique, si elle existe.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse (pommes de terre frites, beignets,...) : les graisses surchauffées s'enflamment facilement.
• Si vous utilisez un appareil électrique à fil à proximité de votre cuisinière (par exemple un bâtonneur électrique), assurez-vous que le câble d'alimentation de cet appareil électrique ne soit pas en contact avec une surface chaude de la cuisinière qui serait susceptible de fondre ou coincé dans la porte du four.
• N'utilisez pas de récipients instables ou déformés : ils pourraient se renverser et provoquer des dommages corporels. Si votre appareil est équipé d'une échefrite, ne l'utilisez pas comme plat à manger.
• En plus du(des) accessoires fournis avec votre appareil, n'utilisez que des plats, des moules à gâteaux,... résistant à de hautes températures (suivez les instructions des fabricants).
• Pendant l'utilisation du four la languette devient chaude; utilisez des gants de cuisson thermique quand vous la sortez.
• En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vous approcher du(des) élément(s) chauffant(s) et utilisez des gants thermiques de cuisine.
• Après utilisation de votre cuisinière, assurez-vous que toutes les manettes se trouvent sur la position « arrêt »
• Pour obtenir de bons résultats culinaires et d'utilisation, veillez à ce que votre appareil soit toujours propre ; lors de la cuisson de certaines préparations, les projections grasses peuvent dégager des odeurs désagréables ou s'inflammer.
• Avant de procéder au nettoyage de votre appareil, vérifiez que toutes les commandes se trouvent sur la position « arrêt » et que les parois soient suffisamment refroidies.
• Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Ne placez jamais de papier d'aluminium directement en contact avec la sole, la chaleur accumulée pourrait entrainer une détérioration de l'email.

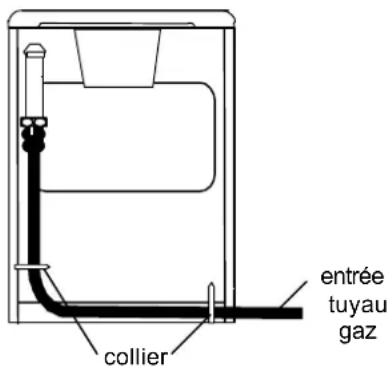

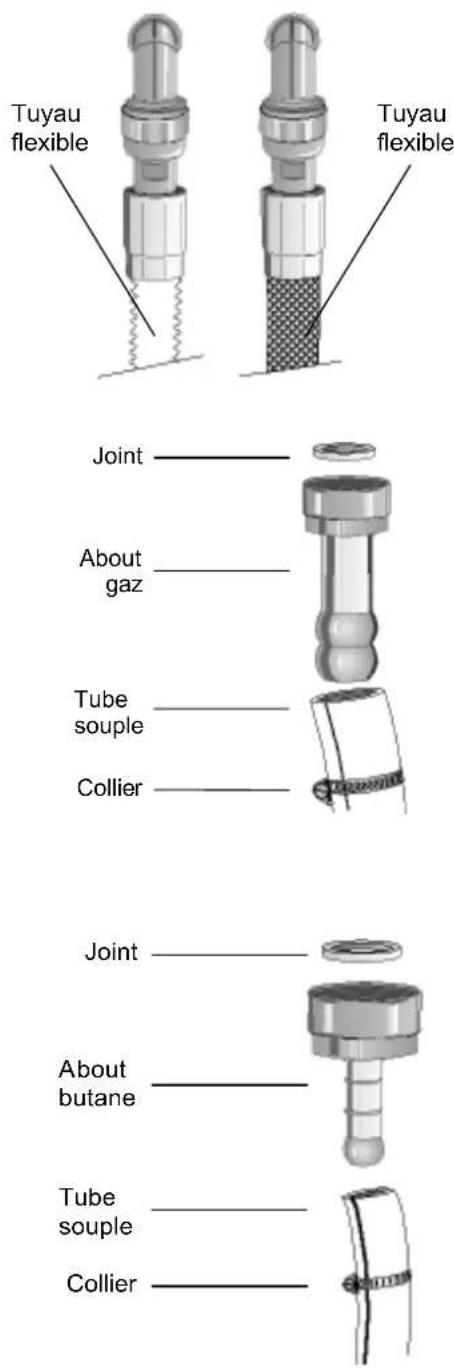

• Changez le tuyau d'arrivée du gaz un peu avant l'expiration de la date de vieillissement indiquée sur celui-ci.
• N'utilisez jamais de bouteille de propane dans votre cuisine ou dans un autre local fermé.
• Ne tirez jamais votre appareil par la poignée de la porte du four.
• Sur la porte ouverte du four :
• ne posez pas de charge lourde, assurez-vous qu'un enfant ne puisse ni monter, ni s'asseoir.
• Veillez à ne rien laisser sur la table de cuisson pendant l'utilisation des brûleurs (torchons, feuilles d'aluminium, etc.).
• Ne faites jamais fonctionner votre table de cuisson à vide (sans récipient dessus). Lorsque le four est en fonctionnement, le couvercle doit être relevé.
• Essuyez les salissures se trouvant sur la surface du couvercle avant de l'ouvrir.
• Avant de fermer le couvercle, mettez toutes les manettes sur la position « arrêt » et attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.
• Nettoyez votre appareil après chaque utilisation, afin de garantir un fonctionnement correct.
• La façade de votre four est chaude pendant l'utilisation et le nettoyage, éloignez les jeunes enfants.

Notre responsabilité ne saurait être engagée, en cas de mauvaise utilisation et de non-respect des règles de sécurité. Veillez également à respecter scrupuleusement les instructions d'entretien et de nettoyage.

Service

• En cas d'anomalie de fonctionnement, reportez-vous au chapitre « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire sur votre appareil, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...) veillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après vente. Indiquez-lui la référence commerciale et le numéro de produit et de série de votre appareil qui figurent sur la plaque signalétique.
• En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

Si vous procédez à la mise à la casse de votre appareil, mettez hors d'usage ce qui pourrait représenter un danger.

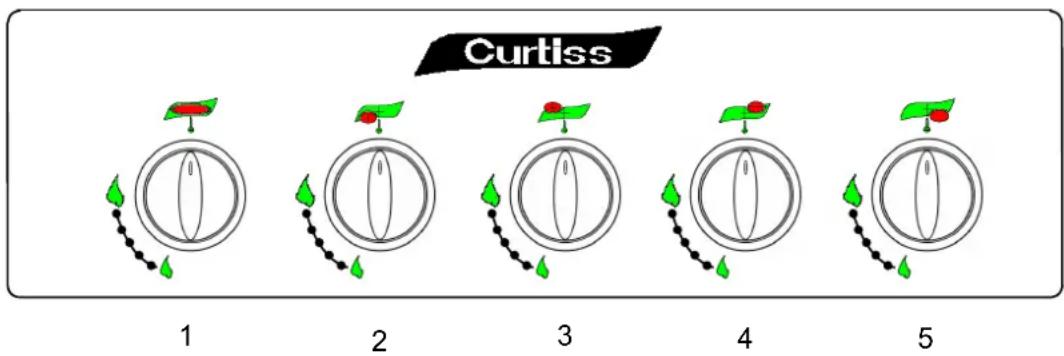

Le bandeau de commande

1. Manette de commande du four
2. Manette de commande du brûleur avant-gauche
3. Manette de commande du brûleur arrêté-gauche
4. Manette de commande du brûleur arrêté-droit
5. Manette de commande du brûleur avant-droit

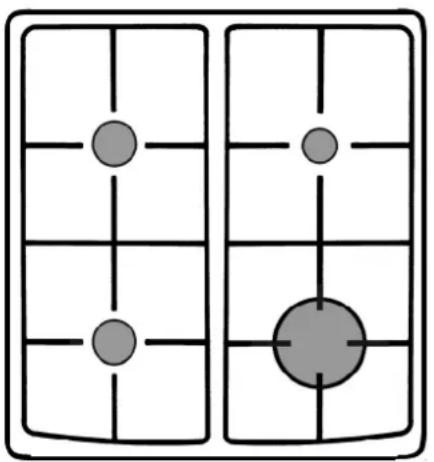

La table de cuisson

1. Brûleur avant-gauche (semi-rapide)
2. Brûleur arrêté-gauche (semi-rapide)
3. Brûleur arrêté-droit (auxiliaire)
4. Brûleur avant-droit (rapide)

Premier nettoyage

Enlevez les accessoires et lavez-les à l'eau savonneuse, rincez-les bien et essuyez-les.

Mise en service

Avant la première utilisation de votre four, faites-le chauffer une fois à vide afin d'éliminer l'odeur du calorifuge et les graisses de protection utilisées lors de la fabrication. Assurez-vous alors que la pièce soit suffisamment aérée : VMC (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte.

Retirez tout emballage à l'intérieur et à l'extérieur de la cuisine avant son utilisation.

Comment procéder

1. Levez le couvercle.
2. Enlevez tous les accessoires du four.
3. Retirez les étiquettes publicitaires et les autocollants (sauf la plaque signalétique) qui pourrait se trouver sur la façade de l'appareil.
4. Allumez le brûleur du four.
5. Faites chauffer le four à vide en positionnant la commande de four sur le repère maxi pendant 45 minutes environ afin d'éliminer l'odeur du calorifuge.

Pendant cette opération, votre appareil fume. Aérez convenablement la pièce pour limiter les odeurs et le dégagement de fumées.

Utilisation du four

La porte est chaude pendant le fonctionnement du four. Éloignez les jeunes enfants.

Lorsque vous ouvrez la porte du four, gardez la distance. Ne la laissez pas retomber, soutenez-la par la poignée jusqu'à ce qu'elle soit complètement ouverte.

Lorsque le four est en fonctionnement, le couvercle de la cuisine doit être relevé afin d'éviter toute surchauffe.

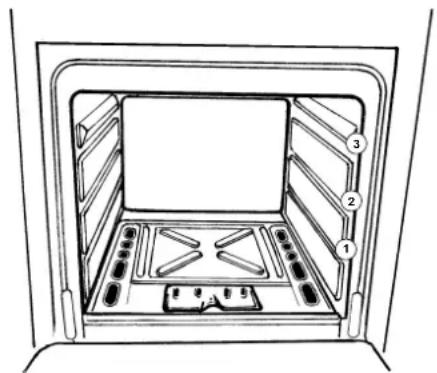

Le four est équipé de gradins à fil. Les niveaux de gradin sont comptés de bas en haut, conformément au dessin.

Sécurité du four

Le brûleur du four est équipé d'une sécurité thermocouple. Dans le cas d'une extinction accidentelle de la flamme (courant d'air violent, débordement important d'un liquide,...) une sécurité par thermocouple coupe l'alimentation en gaz du brûleur.

Le four est équipé d'un brûleur à gaz à la sole. Il peut être utilisé en cuisson traditionnelle.

En faisant coincider le symbole de la commande avec le repère situé sur le bandeau de commande, vous obtiendrez :

Position arrêt

Minimum

Maximum

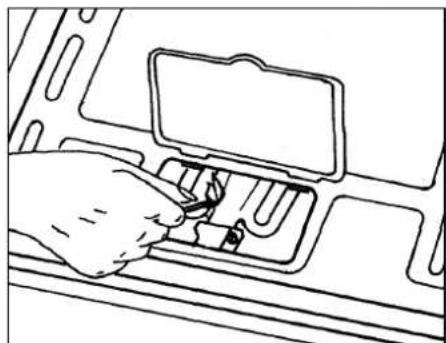

Pour allumer le brûleur du four

• Ouvrez la porte du four et soulevez le petit couvercle protégeant l'orifice d'allumage.
• Poussez et tournez la commande de four dans le sens inverse des aiguilles d'une montre jusqu'au repère maximum « grande flamme » et maintenez la commande enfoncée ; approchez une flamme au brûleur (voir figure) ;
• Maintenez la commande enfoncée pendant 10 secondes environ pour activer la sécurité thermocouple et vérifiez la présence de flamme par l'orifice à l'avant de la sole.

Si le brûleur ne s'allume pas ou s'éteint, ramenez la manette sur la position arrêt et renouvelez l'opération après minimum 1 minute.

• Fermez la porte du four.
• Préchauffez 10 minutes et réglez la commande sur la position désirée.

Pour éteindre le brûleur

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée sur la position arrêt « ● »

Ne placez jamais des plats ou une feuille d'aluminium directement en contact avec la

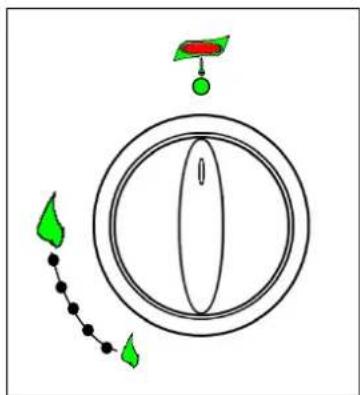

Les brûleurs

En faisant coincider le symbole de la manette avec le repère situé sur le bandeau de commande, vous obtiendrez :

Position arrêt

Débit minimum

Débit maximum

Utilisez le débit maximum pour obtenir l'ébullition et le débit minimum pour le mijotage ou le maintien en ébullition.

Choisissez toujours des positions entre les débits minimum et maximum, jamais entre celles du maximum et de l'arrêt.

Avant de fermer le couvercle, attendez que

le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

Pour allumer les brûleurs

1. Poussez et tournez la commande du brûleur choisi dans le sens inverse des aiguilles d'une montre jusqu'au repère maxi.
2. Présentez une flamme au brûleur correspondant après avoir tourné la commande.
3. Relâchez la commande du brûleur après apparition de la flamme.
4. Regalez ensuite la flamme sur la position désirée.

Dans le cas d'une extinction accidentelle de la flamme, replacez la manette de commande du brûleur sur la position « arrêt » et attendez 1 minute au moins avant d'essayer à nouveau de rallumer le brûleur.

Si après quelques tentatives le brûleur ne s'allume pas, vérifie que les chapeaux et les couronnés du brûleur sont correctement mis en place.

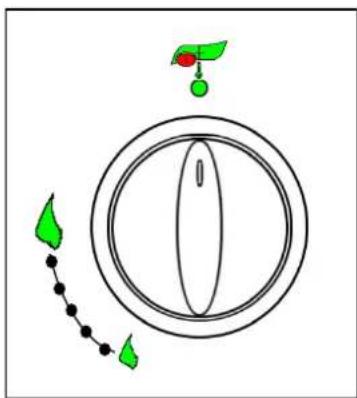

Pour éteindre les brûleurs

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la position « arrêt »

Éloignez les jeunes enfants de l'appareil

tant qu'il est encore chaud.

Veillez à ne poser sur la table de cuisson aucun objet ou aliment susceptibles de fondre (ustensiles avec manche en plastique, feuille d'aluminium, aliments contenant du sucre, etc.). Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

Choix des brûleurs

Au-dessus de chaque manette, figure un symbole vous indiquant quel brûleur est concerné.

Afin d'obtenir un plus grand rendement, CHOISSEZ tous des récipients proportionnés au diamètre des brûleurs utilisés (voir figure).

Nous vous recommandons de réduire l'allure de la flamme dès que l'ébullition est atteinte.

Pour un bon allumage de vos brûleurs, veillez à garder les couronnes des brûleurs et les bougies d'allumage en parfait état de propreté, leur encrassement pourrait être la cause d'un mauvais allumage.

Choix des récipients

N'utilisez pas de récipients à base concave ou convexe sur le plan de cuisson.

Choisissez toujours un récipient à fond bien plat et proportionné au diamètre du brûleur utilisé.

brûleur rapide

Si vous ne voulez utiliser un récipient à large fond (stérisateur, couscoussier,...), placez-le légèrement décalé vers l'arrête de la table de cuisson de telle sorte que la base du récipient ne dépasse pas le bord avant de la table émaillée, ceci évite le débordement des flammes et une surchauffe au niveau du bandeau de commande.

Avant de fermer le couvercle, attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

Bonne utilisation

Mauvaise utilisation (gaspillage d'énergie)

Le four

Ne placez jamais de papier aluminium directement au contact avec la sole, ceci entraînerait une déterioration de l'email. Lorsque le four est en fonctionnement, le couvercle doit être relevé.

• Afin de réaliser des économies d'énergie, nous vous conseillons d'éteindre le four 5 minutes avant la fin de la durée de cuisson prévue. La chaleur résiduelle dans le four vous permettra de terminer la cuisson.
• Piquez la peau des volailles et saucisses à l'aide d'une fourchette avant la cuisson. Vous évitez ainsi le gonflement et l'éclatement de la peau.
• Ajoutez les matières grasses un peu avant la fin de la cuisson.
• Laissez le moins de barde possible autour de vos roits pour réduire les projections et obtenir un mets moins riche en graisse.

Choix des récipients

L'épaisseur, la conductibilité, la couleur des recipients influencent les résultats culinaires. - Pendant la cuisson, certaines préparations augmentent de volume, en conséquence, CHOISSEZ VOUS RÉCIPIENTS DE manière à ce que la préparation crue laïssée le tiers supérieur du moule libre. - Pour prévenir les projections grassisseuses trop importantes, utilisez pour la cuisson des rots, des plats à bords hauts dont les dimensions sont proportionnées à la piece à rotir. - Réserve les plats en verre à feu pour vos gratins et vos soufflés.

Influence des récipients sur les résultats de cuisson au four

A. L'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préserve n'humidité des alimentés. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rotis. B. La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des aliments. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four. Avant de procéder au nettoyage, assurez-vous que toutes les manettes sont sur la position « arrêt », que l'appareil est complètement refroidi. N'employez jamais de produits abrasifs ou caustiques, ni d'éponges avec grattoir, d'éponge métallique, de produits abrasifs, de détergents, d'objets tranchants, tels que couteaux, grattoir pour procéder au nettoyage de votre appareil.

Les brûleurs

Lavez les chapeaux et les couronnées avec de l'eau chaude et un détergent doux en prenant soin d'enlever toute incrustation. N'employez jamais d'eau vinaigrée.

Veillez à garder les couronnes de brûleurs en parfait état de propreté, leur encrassement pouvant être la cause d'un mauvais allumage.

Si vous avez retiré les brûleurs pour les nettoyer, assurez-vous avant l'allumage que les couronnes sont bien en place ainsi que les chapeaux de brûleurs. L'ensemble doit être parfaitement sec.

Bandeau de commande, manettes, grille, couvercle de table, façade, tiroir et parois latérales de l'appareil

Utilisez une éponge humide additionnée d'un détergent doux, rincez et séchez.

La table de cuisson

Après chaque utilisation, passez une éponge imbibée d'eau tiède et de détergent doux en évitant tout écoulement dans les orifices de la table. Rincez et séchez avec un chiffon doux.

En cas de débordement, mouillez et laisserez détrempier, mais ne grattez pas et évitez les produits abrasifs ou caustiques qui risqueraient de rayer et d'endommager la surface de la table.

Le four

Avant toute opération de nettoyage, assures-vous que les parois intérieures du four soient suffisamment refroidies.

Les parois du four sont recouvertes d'un émail d'un aspect lisse au toucher.

Après des cuissons peu salissantes, nettoyez l'émail avec une éponge et un détergent.

Après des cuissons ayant entraîné des projections grasses (rôti, grillades...), utilisez des produits spéciaux du commerce en veillant à ne pas vaporiser de produits décapants sur les éléments chauffants supérieurs.

Nous vous recommandons de nettoyer régulièrement cette four pour éviter de recuire les salissures.

Retirer la porte du four

1. Ouvrez complètement la porte.
2. Relevez complètement le levier de blocage (1) de chaque charnière.
3. Saisissez la porte à deux mains sur les côtes et fermez-la partiellement (angle environ de).
4. Retirez la porte du four en la tirant vers vous.

Replacer la porte du four

1. Saisissez la porte à deux mains sur les côtés et maintenez la porte sous un angle d'environ.
2. Introduisez les charnières dans les orifices. Assurez-vous que l'encastrement (2) de chaque charnière se positionne sur la tranche de chaque orifice (3).
3. Baissez la porte pour l'ouvrir complètement. Rabattez les leviers dans leur position d'origine aux deux charnières de la porte.
4. Fermez la porte du four.

Le verre interne peut aisément être retiré pour le nettoyage. Pour cela, retirez les 2 vis de fixation.

Les accessoires

Lavez-le(s) à l'eau savonneuse en prenant soin de bien le(s) rincer et de le(s) essuyer.

En cas d'anomalie de fonctionnement

Nous vous recommendons vivement de faire les vérifications suivantes sur votre cisire avant d'appeler votre service après vente. Il se peut que le problème soit simple et que vous puissiez y remédier vous-même.

Symptômes	Solutions
1. Un ou des brûleurs de table ne s'allume pas.	Vérifiez que : • l'accue de gaz est ouverte, • la position du tuyau gaz est correcte, • le brûleur n'est pas mouillé, • l'ensemble du brûleur de table est correctement remonté après le nettoyage. • la bouteille de gaz ou la cuve n'est pas vide.
2. La flamme n'est pas uniforme	Vérifiez que : • l'injecteur n'est pas obturé et que la couronne est propre, • l'ensemble du brûleur de table est correctement remonté après le nettoyage.
3. Le brûleur de four ne s'allume pas	Vérifiez que : • le brûleur est correctement remonté, • le brûleur n'est pas mouillé,
4. Les résultats de cuisson ne sont pas satisfaisants.	Vérifiez que : • la commande du four est correctement positionnée, • la durée de cuisson est adaptée. • la grille est bien positionnée dans le four, • le réseau de cuisson est bien adapté.
5. Le four fume	Vérifiez que : • le four ne nécessite pas de nettoyage, • la préparation ne déborde pas, • il n'y a pas de projections excessives deGRAISSE/jus sur les parois du four.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre service après vente en lui donnant les indications suivantes :

1. Vos coordonnées
2. Détails clairs et concis sur l'anomalie
3. Le modèle, numéro de série et de produit de votre cuisinière. Ces indications se trouvent sur la plaque signalétique située dans le coin gauche du châssis avant du four.
4. La date d'achat

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Service apres-vente

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

En cas d'intervention sur votre appareil, exigez du Service Après Vente les Pièces de Rechange certifiées Constructeur.

Plaque signalétique

En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur le coin gauche du chassis avant du four.

Caractéristiques techniques

Appareil isolé

Classe 1

Table de cuisson	Couvercle
	Grille de table	Emaillée
	Brûleur avant droit	Rapide
	Brûleur arrêté droit	Auxiliaire
	Brûleur avant gauche	Semi-rapide
	Brûleur arrêté gauche	Semi-rapide
Four	Four	Gaz
	Puisance du brûleur de four	3,2 kW
	Nettoyage	manuel
Dimensions interieures du four	Hauteur	310 mm
	Largeur	364 mm
	Profondeur	410 mm
	Volume du four	46 litres
Accessoires	Grille de four en fil d'acier nickelé
Dimensions de la cusinière	Hauteur	875 mm
	Largeur	500 mm
	Profondeur	600 mm

Cet appareil est conforme aux Directives

Communautaires suivantes :

Électromagnétique) et modifications successives,

90/396 (Appareil Gaz) ; 93/68 (Directives Générales) et modifications successives.

Consignes de sécurité

• Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.
• Cet appareil doit être installé uniquement dans un local suffisamment aéré.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Les parois adjacentes à la cuisine doivent être soit en une matière résistante à la chaleur, soit revêtues d'une telle matière.
• Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique.

L'installation et l'entretien doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

• Arrêté du 2 août 1977 Règles Techniques et de Sécurité applicables aux installations de gaz combustible et aux hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.
• Norme DTU P 45-204 Installation de gaz (Anciennement DTU n° 61.1- Installation de gaz-avril1982+additif n° 1 de juillet 1984)
• Règlement Sanitaire Départemental
• Norme NF C 15-100. Installations électriques à basse tension.

Raccordement gaz

Vérifiez que le début du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les appareils de l'installation (consultez votre sympathie de distribution du gaz).

• Vérifiez que tous les raccords sont étanches.
• Installez un robinet de barrage que visible et accessible.
• Si vous utilisez un tube couplé, il doit être visible et accessible sur toute sa longueur et ne doit pas passer derrière l'appareil.
• Changez le tube souple un peu avant la date d'expiration imprimée sur celui-ci.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une installation non conforme à la législation en vigueur.

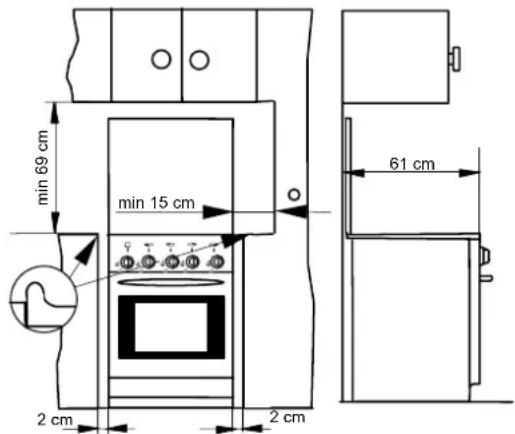

Emplacement

L'emballage et les revêtements en plastique reliés, installez la cuisinière dans un endroit sec et aéré. Elle doit être éloignée des rideaux, papiers, alcohol, essence, etc...).

L'appareil doit être posé sur un sol résistant à la chaleur.

Cette cuisinière est de classe « 1 » en ce qui concerne la protection contre la surchauffe des surfaces environnantes.

Respectez une distance de 2 cm par rapport aux parois latérales des meubles. Ces meubles ne doivent pas dépasser la hauteur de la table de la cuisine. Cette disposition assure la protection du mobilier.

Aération de la pièce

La cuisine doit être installée dans un endroit suffisamment aéré, d'après les réglementations en vigueur (Norme DTU P 45-204 et l'Arrêté du 2 août 1977). La section libre totale des ouvertures permanentes (fentes, perforations, grilles, gains, etc.) destinées à l'évacuation de l'air des cuisines doit être d'au moins 150 cm². Ces ouvertures doivent être situées à une hauteur d'au moins 2 mètres au-dessus du sol ; une section libre au moins égale doit être réservée aux ouvertures d'entrée d'air. L'emplacement des ouvertures doit être tel qu'il n'en résulte aucun courant d'air insupportable pour les occupants. Le débit d'air nécessaire à la combustion doit être de 2m³/h par kW (voire la puissance totale sur la plaque signalétique).

Si la cuisine est doit être installée près d'autres meubles, les parois de ces meubles et la paroi arrêtée doivent être ininflammables ou résister à un échauffement de 100°C.

Raccordement gaz

Votre cuisine est livrée pour fonctionner au type de gaz indiqué sur la plaque signalétique. Il peut s'avérer nécessaire de passer de l'utilisation d'un gaz à un autre. Dans ce cas, effectuez les opérations décrites ci-après.

Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le « Tableau des injecteurs »

Si l'appareil est alimenté en gaz Butane ou Propane, vérifie que le régulateur de pression débite le gaz à une pression de 28-30 mbar pour le Butane et 37 mbar pour le Propane.

Tuyau flexible

• Nous recommandons l'emploi d'un tuyau flexible normalisé d'une longueur mini de 1 m dont la longueur est à désir en fonction de la position du robinet de barrageage.
• Un tuyau flexible (à embouts mécaniques) de longueur maxi 1,50 m.
• Raccordez une extrémité du tuyau flexible au robinet de barrageage, puis, avant de positionner l'appareil entre les meubles, raccordez l'autre extrémité sur le prolongateur de rampe en intercalant un joint.
• Positionnez l'appareil en vérifiant que la boucle formée par le tuyau flexible se développe dans le vide sanitaire du meuble adjacent.

Tube couple

Utilisez un tube couple en caoutchouc d'une longueur maxi de 1,50 m et de 15 mm de diamètre interieur monte avec son about gaz. Veillez à l'enforcer suffisamment et à le fixer avec un collier.

Tuyau rigide

• Un tuyau rigide avec écrou.

Tuyau flexible

• Nous vous recommandons l'emploi d'un tuyau flexible normalisé d'une longueur minimum de 1 m; cette longueur est à désir en fonction de la position du raccordement à l'alimentation gaz.

Tube couple

• Pour les installations anciennes et en butane, vous pouvez utiliser un tube couple en caoutchouc d'une longueur maxi de 1,50 m et de 6 mm de diamètre intérieur, monté avec l'embout spécial butane. Veillez à l'enfoncer suffisamment et à le fixer avec un collier à chaque extrémité.

Pour l'achat des tuyaux

• TubeSouple en caoutchouc : il doit etremarqué NF GAZ. Tuyau flexible: il doit être conforme à la norme NF D 36 121 ou NF D 36 103 ou NF D 36 107 pour les gaz naturels, et NF D 36112 ou NF D 36125 pour les gaz butane/propane.

Si le passage du tuyau de raccordement (tuyau couple NF ou tuyau flexible à embout mécanique) derrière la cuisinière est nécessaire, respecter les prescriptions données dans la figure en ayant soin de maintenir le tuyau dans le support en utilisant le collier fourni dans le sachet. Le tuyau couple ne doit pas présenter des courbes excessivement étroites ou des étranglements. Vérifier l'étanchéité à l'aide d'eau savonneuse.

Remplacement du tuyauouple

(s'il est utilisé pour raccordement)

Surveiller la date limite de péremption et demander à une personne qualifiée de le changer avant cette date avec un autre portant l'estampille NF.

Changement de gaz

Votre cuisine est prévue pour fonctionner en gaz naturel, propane ou butane. Elle n'est pas prévue pour fonctionner avec de l'air butané ou propané.

Chaque appareil est muni d'un jeu d'injecteurs pour chaque type de gaz. Le diamètre de l'orifice de chaque injecteur est marqué en centièmes de millimètre sur l'injecteur.

Pour changer le type de gaz, il est nécessaire de :

• changer les injecteurs (table, four),
• modifier les réglages de début réduit (table, four),
• modifier et vérifier le mode de raccordement gaz.

La cuisine ne peut être raccordée à l'arrivée du gaz soit à droite soit à gauche. L'extrémité de la rampe de la cuisine est filtrée. Trois modes de raccordement sont possibles:

• soit par tube rigide avec interposition d'un joint.
• soit par tuyau à embout mécanique suivant les normes NF D 36103 ou NF D 36107.
• soit par l'interposition d'un about fileté et d'un tuyau couple portant l'estampille NF.

En cas de raccordement par tuyau couple, visser sur la douille l'about correspondant au gaz utilisé en intercalant un joint et en forcer le tuyau.

Collez l'étiquette autocollante fournie avec l'appareil (pochette des injecteurs) correspondant au type de gaz utilisé.

Tableau des injecteurs (Cat: II 2E+ 3+)

Brûleurs	Puisancenormale(kW)	Puisance réduite(kW)	Type de gaz	Pression(mbar)	Diamètreinjecteur(mm)	Cons.
						g/h
RAPIDE	2,60	0,72	GAZ NATUREL G 20/G25	20/25	1,12	-
			BUTANE G 30	28-30	0,86	189,1
			PROPANE G 31	37	0,86	185,7
SEMIRAPIDE	2,00	0,43	GAZ NATUREL G 20/G25	20/25	0,96	-
			BUTANE G 30	28-30	0,71	145,4
			PROPANE G 31	37	0,71	142,8
AUXILIAIRE	1,00	0,35	GAZ NATUREL G 20/G25	20/25	0,70	-
			BUTANE G 30	28-30	0,50	72,7
			PROPANE G 31	37	0,50	71,4
FOUR	3,20	1,00	GAZ NATUREL G 20/G25	20/25	1,30	-
			BUTANE G 30	28-30	0,88	232,7
			PROPANE G 31	37	0,88	228,5

Avant toute opération de conversion

Vérifiez que toutes les manettes sont sur la position « arrêt » et que la cuisinière est complètement refroidie.

Cette cuisinière est régée en gaz naturel. Si elle doit être utilisée en gaz butane ou propane, les injecteurs de substitution vous seront fournis gratuitement par votre Service Après-Vente.

Pour remplacer les injecteurs des fours table de cuisson

• Otez les grilles;
• Enlevez les brûleurs;
• Avec une clé à douille de 7, dévissez les injecteurs et remplacez-les par ceux convenant au type de gaz utilisé (voir « tableau des injecteurs »).
• Remettez en place brûleurs et grilles.

Réglage du début réduit des brûleurs de la table

En passant d'un type de gaz à un autre, veillez à ce que le débit réduit soit correct.

Une flamme correcte au début réduite doit être d'environ 4 mm.

Le passage brusque du maximum au ralenti ne doit jamais entraîner l'extinction de la flamme.

Pour régler la flamme

• Allumez le brûleur;
• Tournez la manette jusqu'à la position minimum;
• Retirez la manette;
• Dévissez ou vissez la vis pointeau (à droite de l'axe du robinet) jusqu'à l'obtention d'une flamme très courte mais stable pour le gaz naturel. Pour le gaz butane - propane, vissez complètement la vis sans forcer.
• Remplacez la manette.
• Tournez la manette plusieurs fois de la position maxi vers la position mini pour vérifier la stabilité des flammes. Le brûleur ne doit jamais s'éteindre.

Graissage des robinets:

À la longue, il peut arriver qu'un robinet tourne difficilement ou bien qu'il se bloque ; dans ce cas, il faudra le nettoyer soigneusement et le graisser à nouveau.

Important: cette opération doit être effectuée par un technicien du service entretien de votre distributeur.

pas d'air

réglage correct

excess d'air

Pour remplacer l'injecteur du brûleur de four.

1. Consultez le tableau n°1 pour le diamètre de l'injecteur à utiliser.
2. Retirez la sole A
3. Dévissez la vis C qui se trouve sur la tige B du brûleur de four dans le dossier du four.
4. Retirez le brûleur du four en poussant vers l'arrière.
5. Remplacez l'injecteur D en utilisant une clé de 10.
6. Remontez le brûleur et la sole.

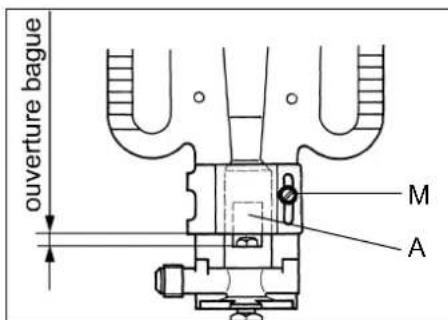

Réglage de l'air primaire du brûleur du four

A l'aide d'un tournevis, desserrez la vis « M » de réglage de la bague d'air « A », bougez la bague en arrière ou en avant de manière à ouvrir ou fermer le passage de l'air suivant les indications figurant sur le tableau des injecteurs.

Allumez le brûleur pour vérifier l'aspect des flammes.

Pour régler le début réduit du brûleur de four

1. Allumez le brûleur.
2. Tournez la manette jusqu'à la position minimum.
3. Retirez la manette.
4. Dévissez ou vissez la vis pointeau jusqu'à l'obtention d'une flamme très courte mais stable pour le gaz naturel. Pour le gaz butane – propane, vissez totalement la vis dans le sens des aiguilles d'une montre.
5. Remplacez la manette.
6. Tournez la manette plusieurs fois de la position maxi vers la position mini pour vérifier la stabilité des flammes.

Le brûleur ne doit jamais s'éteindre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtaining plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, son service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Le Groupe Electrolux est le premier fabricant mondial d'appareils domestiques, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels que réfrigerateurs, cuisinières, lave-linge, aspirateurs, tronconiennes, tondeuses à gaz) sont vendus chaque année pour un montant d'environ 14 milliards d'euros dans plus de 150 pays à travers le monde.
