MODE D'EMPLOI L540 LOGICOM
Manuel d'utilisation
A lire impérativement avant la mise en service de l'appareil.
CE
Le marquage CE atteste de la conformité des produits aux normes harmonisées applicables à la date de mise sur le marché du produit, conformément à la directive R&TTE 1999/5/CE du Parlement et du Conseil Européens pour la sécurité usager et les perturbations électromagnétiques.
Raccordement téléphonique : les tensions présentes sur ce réseau sont classées TRT-3 (Tension Réseau Téléphonique) au sens de la norme EN 60-950.
La conformité du produit est régulièrement contrôlée.
SOMMAIRE
1 Présentation de l'appareil page 3
2 Fonction téléphone page 13
3 Les services contacts page 21
4 Fonction présentation du numéro page 26
5 En cas de problèmes page 33
6 Procédure pour contacter le SAV page 34
7 Champ d'application de la garantie page 35
1 PRESENTATION DE L'APPAREIL
Vous venez d'acquérir le L540 et nous vous en remercions.
Intégrant les plus récentes technologies, il est l'outil indispensable pour communiquer aujourd'hui.
Enfin, compact et simple à utiliser, le L 540 tiendra peu de place sur votre bureau.
Merci de bien vouloir lire la notice entièrement pour l'utiliser au mieux.
| 1-1 | Caractéristiques | page | 4 |
| 1-2 | Précautions d'emploi | page | 5 |
| 1-3 | Conditions de sécurité | page | 7 |
| 1-4 | Schémas et fonctions | page | 8 |
| 1-5 | Installation | page | 10 |
| 1-6 | Le menu | page | 11 |
| 1-7 | L'écran LCD | page | 12 |
LOGICOM®
1-1 Caractéristiques
Le téléphone :
- Main libre avec volume réglable.
- 50 mémoires alphanumériques.
- 16 caractères pour les noms et 16 chiffres pour les numéros.
- Menu déroulant.
- 4 mémoires à accès direct.
- Fonction horloge.
- Indicateur visuel de prise de ligne.
- Sonnerie réglable (arrêt/faible/fort).
- Accès à certains services contacts de France Telecom (Touche R).
- Accès direct au service Top Message.
- Indicateur visuel de pile faible.
- Numérotation en fréquence vocale (FV) uniquement.
- Rappel du dernier numéro composé (BIS), jusqu'à 32 chiffres.
Services Contacts (sous réserve de disponibilité technique de France Télécom).
- Le 3131 (pour connaître le numéro de la dernière personne qui a tenté de vous joindre et à laquelle vous n'avez pas pu répondre).
- Le 3000 (accès au guide vocal de France Télécom).
- Top Message.
- Transfert d'appel.
- Les renseignements.
- Touche >> pour le service Signal d'appel.
Présentation du numéro :
- Protocole ETSI FSK Type I.
- Présentation du numéro de l'appelant.
- Présentation du nom de l'appelant (si le numéro et le nom de l'appel sont enregistrés dans le répertoire)
• Journal des appels (50 numéros).
- Capacité de 16 caractères pour les noms et les 16 chiffres par numéro.
- Composition d'un numéro à partir du journal des appels.
- Transfert d'un numéro du journal des appels vers une mémoire répertoire.
- Horodatage des appels.
- Effacement sélectif ou total des appels.
- Fonction VIP.
1-2 Précautions d'emploi
Lorsque vous utilisez votre appareil téléphonique, de simples précautions doivent être suivies pour éviter tout risque d'incendie ou de choc électrique afin de ne blesser personne. Faites bien attention aux notes suivantes :
Précautions concernant l'appareil
- Lire attentivement les instructions données.
- Ne pas installer l'appareil près d'une source de chaleur, sous la lumière directe du soleil, dans un endroit sensible à la poussière ou susceptible de subir des perturbations dues à des vibrations ou à des chocs.
- Ne jamais verser de liquide sur l'appareil sous risque de court-circuit.
- Ne jamais démonter l'appareil.
- Débrancher immédiatement un appareil endommagé et le faire réparer dans un service après-vente agréé
- Ne rien mettre sur le cordon pour éviter que des personnes puissent marcher dessus.
- Ne jamais installer durant un orage.
- Ne jamais installer les prises de téléphone dans un endroit humide.
- Ne jamais toucher les fils de téléphone dénudés, à moins qu'il ne soient débranchés.
- Débrancher l'appareil avant de le nettoyer, ne pas utiliser de nettoyants ou d'aérosols, utiliser un chiffon légèrement humide.
- Ne pas utiliser l'appareil près d'une baignoire, d'un lavabo, d'un évier, d'une piscine ou dans un sous-sol humide.
- Ne pas placer l'appareil sur un élément non stable, il ne doit pas tomber, cela causerait de sérieux dommages.
- Débrancher le cordon de la ligne avant d'insérer la pile.
LOGICOM®
Précautions concernant la pile
Pour réduire les risques d'incendie ou de blesser quelqu'un, veuillez bien lire et suivre les instructions suivantes :
- Ne pas mettre la pile dans un feu. Elles pourraient exploser. Renseignez-vous auprès de votre revendeur pour connaître les dispositions spéciales pour leur recyclage.
- Ne pas ouvrir ou endommager les piles. Le dégagement d'électrolyte est corrosif et peut provoquer des dommages aux yeux et à la peau. Il peut être toxique s'il est avalé.
- Ne pas tenter de recharger les piles fournies avec l'appareil. Elles pourraient déga- ger de l'électrolyte corrosif ou exploser.
- Lors de la pose des piles dans l'appareil, la polarité doit être respectée. L'inversion d'une pile peut la décharger et il peut en résulter une fuite d'électrolyte ou une explosion.
- Enlever les piles d'un appareil qui ne sera pas utilisé durant une longue période (plusieurs mois ou plus) car, pendant ce temps, les piles peuvent suinter dans l'appareil.
- Débarrasser l'appareil des piles usées, car celles-ci sont susceptibles de suinter dans l'appareil.
NB : Conserver précieusement ce manuel d'utilisation pour toutes références future.
1-3 Conditions de sécurité
- L'appareil n'est pas connectable à un schéma d'alimentation IT.
- La connexion à la ligne téléphonique répond au niveau de sécurité TRT-3.
- La sécurité électrique correspond aux vérifications NF EN 60950, octobre 2000.
- La température maximale d'utilisation est de 35°C.
- Le cordon téléphonique doit-être impérativement débranché avant l'ouverture de la trappe à piles, située sous la base.
- Le marquage des terminaux attesté conforme se situe sous la base.
LOGICOM®

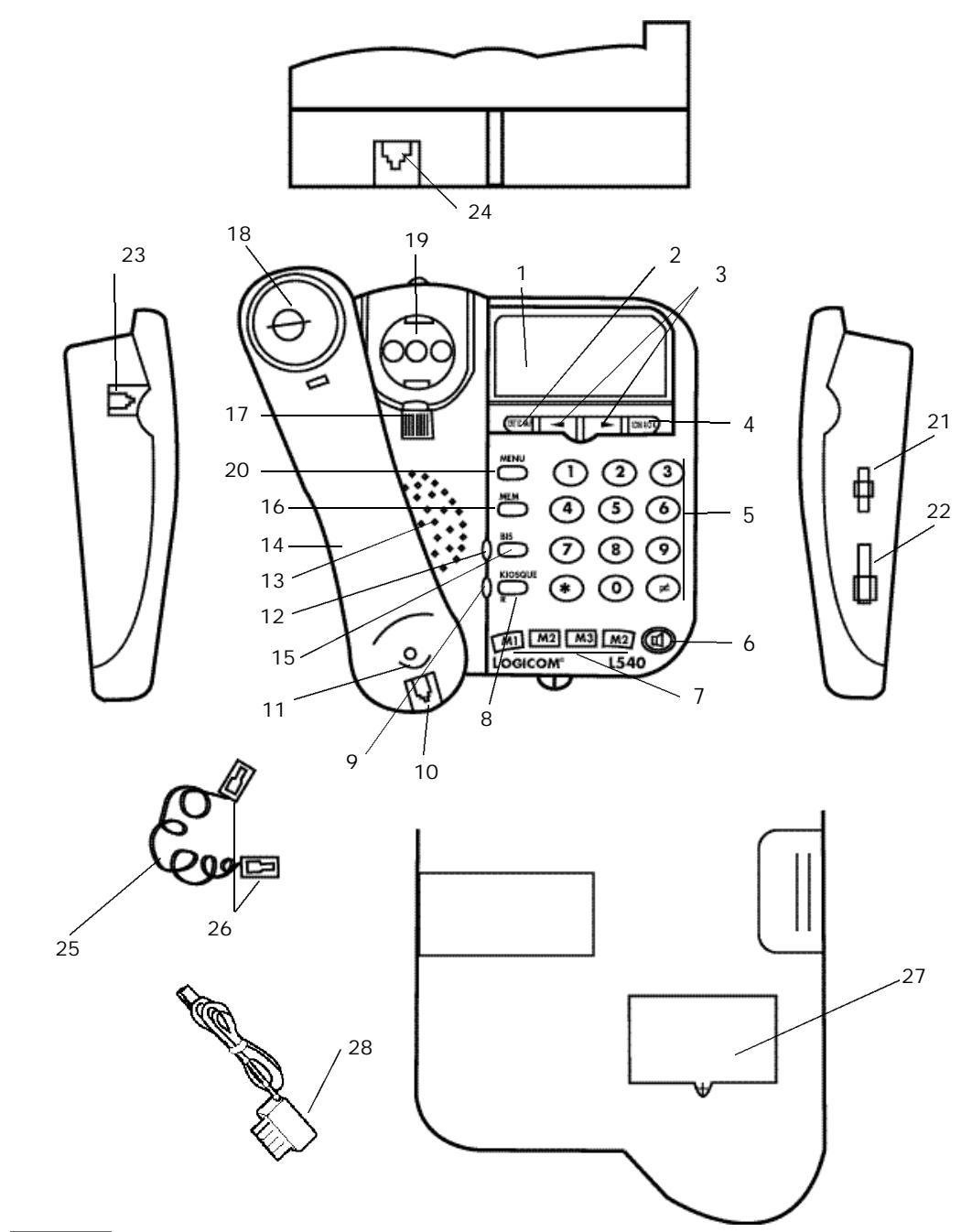

1-4 Schémas et fonctions
1) Ecran LCD
Permet de visualiser les fonctions du téléphone.
2) Touche EFF/ECHAP
Permet d'effacer les numéros du répertoire et du journal des appels.
Permet de sortir du menu.
3) Touche ◀▶
Permet de naviguer dans le menu et dans le journal des appels.
4) Touche COMP/OK
Permet de composer un numéro à partir du journal des appels ou du répertoire.
Permet de sélectionner une fonction du menu.
5) Clavier alphanumérique
Permet de composer un numéro et d'écrire
un nom dans le répertoire.
6) Touche ☐
Permet de désactiver ou d'activer la main libre.
7) Touches M1, M2, M3, M4
Permet l'accès aux 4 mémoires directes.
8) Touche R/KIOSQUE
Permet l'accès à certains service contacts de France Telecom..
Permet l'accès aux services Kiosque de Logicom.
9) Témoin lumineux LIGNE
Indique une prise de ligne.
10) Prise modulaire du combiné
Permet de raccorder le cordon spirale au combiné.
11) Microphone
Permet de parler à votre correspondant.
12) Témoin lumineux NVX APPELS
Indique la présence d'appels non lus dans le journal des appels.
13) Haut-parleur
Permet d'écouter votre correspondant en main libre.
14) Combiné
15) Touche BIS/ >>
Permet la répétition automatique du dernier numéro composé.
Permet d'utiliser le service signal d'appel.
16) Touche MEM
Permet d'enregistrer des numéros dans les mémoires à accès direct (M1, M2, M3, M4).
17) Crochet
Permet de tenir le combiné en position murale.
18) Ecouteur du combiné
Permet d'écouter votre correspondant.
19) Pédale de raccroché
Permet de couper la communication.
20) Touche MENU
Permet d'accéder au Menu.
21) Interrupteur / / Permet de régler le volume de la sonnerie.
22) Curseur volume
Permet de régler le volume de la main libre.
23) Prise modulaire
Permet de raccorder le cordon spiral à l'appareil.
24) Prise modulaire
Permet de raccorder le cordon téléphonique (28) à l'appareil.
25) Cordon spiral
Permet de raccorder le combiné à la base.
26) Prises de raccordement du cordon spiral.
27) Compartiment pile
Permet d'insérer une pile 9V pour le fonctionnement de la présentation du numéro.
28) Cordon téléphonique
Permet le raccordement du réseau téléphonique.
LOGICOM®
1-5 Installation
Placer le téléphone sur une surface stable et plane en laissant de chaque côté au moins 25 mm d'espace libre pour l'aération.
Cordon spirale
- Brancher une des prises de raccordement (26) du cordon spirale (25) dans la prise modulaire (23) et l'autre dans la prise modulaire (10) du combiné.
Cordon téléphonique
- Brancher le cordon téléphonique (28) dans la prise modulaire (24) de l'appareil et l'autre extrémité à la prise téléphonique murale.
Position murale
- Fixer le téléphone au mur à l'aide de 2 vis, en utilisant des chevilles si nécessaire.
- Emboîter le téléphone sur les vis.
- Pour que le combiné reste sur le socle en position verticale, enlever le crochet (17) en le poussant vers le haut.
• Tourner le crochet (17) de 180°.
- Remettre le crochet (17) en le poussant vers le bas.
Installation de la pile
- La pile permet d'alimenter le téléphone. Elle est nécessaire pour le fonctionnement de l'identificateur d'appel et l'affichage de l'appareil au repos.
- Dévisser la trappe du compartiment (27), puis connecter la pile de 9V Type 6LR61 en respectant les polarités.
- Refermer le compartiment pile (27) à l'aide de la vis.
Après l'installation de la pile, le L540 vous propose de régler l'heure et la date.
ATTENTION
Cette fonction est possible uniquement après l'installation de la pile.
Pour régler l'heure après l'installation de la pile suivre la manipulation suivante :
- Appuyer sur l'une des touches (3) ◀▶ pour régler l'heure.
- Appuyer sur la touche (2) EFF/ECHAP pour valider l'heure.
- Appuyer sur l'une des touches (3) ◀▶ pour régler les minutes.
- Appuyer sur la touche (2) EFF/ECHAP pour valider les minutes.
- Appuyer sur l'une des touches (3) ◀▶ pour régler la date.
- Appuyer sur la touche (2) EFF/ECHAP pour valider la date.
- Appuyer sur l'une des touches (3) ◀▶ pour régler le mois.
- Appuyer sur la touche (4) COMP/OK pour valider la date et l'heure.
ATTENTION
Pour des raisons de sécurité le compartiment pile doit être impérativement vissé. Lorsque la pile est usée, l'icône ▲ s'affiche sur l'écran LCD.
Le L 540 possède un MENU. Ce menu est composé de sous-menus permettant d'accéder à ces fonctions.
1) Pour entrer dans le menu, appuyer sur la touche (20) MENU.
2) Pour faire défiler les fonction du menu, appuyer sur l'une des touches (3) ◀ou▶
3) Pour sélectionner une fonction du menu, appuyer sur la touche (4) COMP/OK.
4) Pour revenir en mode repos, maintenir appuyée la touche (2) EFF/ECHAP pendant 3 secondes environ.
5) Lorsque vous êtes dans le menu, le téléphone revient au repos au bout de 20 secondes d'inactivité.
LOGICOM®

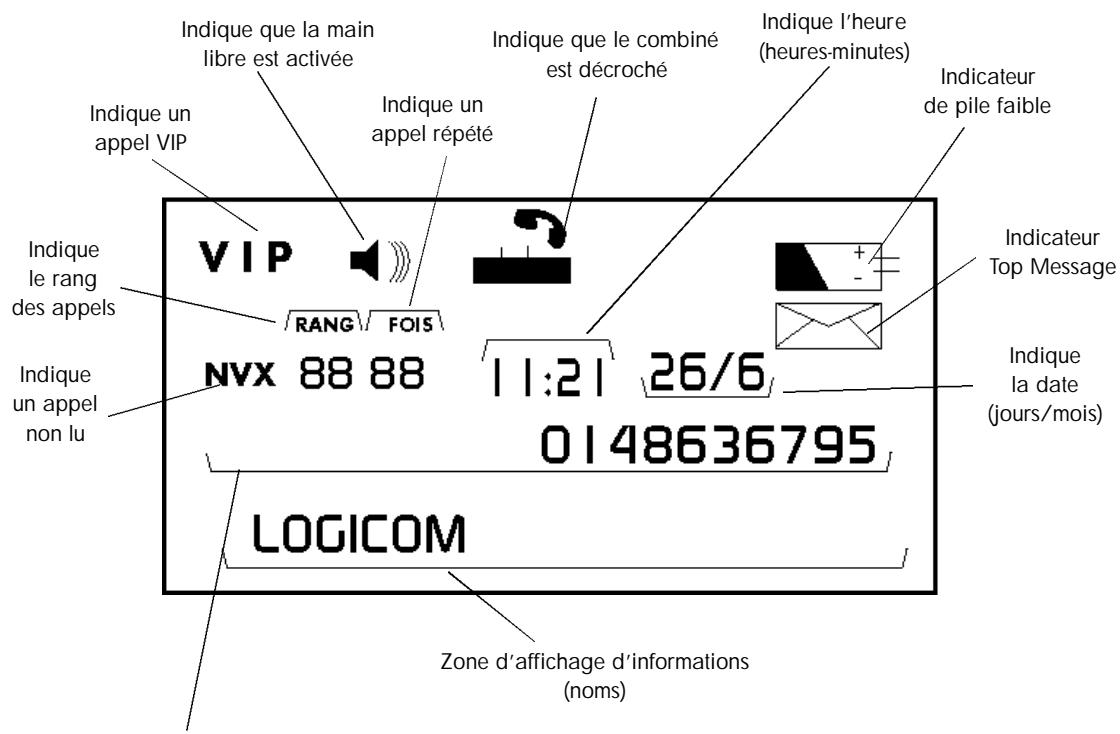

1-7 Ecran LCD
libre est activée
Indique un
appel VIP
Indique un
appel répété
Indique que le combiné
est décroché
Indique l'heure
(heures-minutes)
Indicateur
de pile faible
Indique le rang
des appels
Indique un appel
non lu
RANG FOIS
NVX 88 88 11:21 26/6
0148636795
LOGICOM
Zone d'affichage d'informations
(noms)
Indicateur
Top Message
Indique
la date
(jours/mois)
Zone d'affichage des numéros et du compteur d'appel
Les icônes FILTER ; TOLL ; C ^FWD ; CW ; REJ ne sont pas utilisés pour ce modèle.
LOGICOM®
2 - FONCTION TELEPHONE
2-1 Réglage de la sonnerie page 14
2-2 Réception d'un appel page 14
2-3 Utilisation du clavier alphanumérique page 14
2-4 Fonction VIP page 15
2-5 Enregistrement d'un numéro et d'un nom dans une mémoire répertoire et dans la mémoire VIP page 15
2-6 Recherche d'une mémoire répertoire page 16
2-7 Modification d'une mémoire répertoire page 17
2-8 Effacement d'une mémoire répertoire page 17
2-9 Enregistrement d'un numéro dans une mémoire à accès direct page 18
2-10 Remplacement d'un numéro dans une mémoire à accès direct page 18
2-11 Composition d'un numéro page 19
2-12 Touche R page 20
2-13 Main libre page 20
2-14 Affichage de la durée de communication page 20
LOGICOM®
2-1 Réglage de la sonnerie
L'interrupteur (21) vous permet de régler le mode de sonnerie :
- Position ⚠ : Le téléphone sonne faiblement.
- Position : Le téléphone sonne fortement.
- Position : Le téléphone ne sonne pas.
2-2 Réception d'un appel
- Le téléphone sonne (interrupteur (21) sur ♣ ou ♣) .
• Décrochez le combiné.
• Le témoin lumineux (9) LIGNE s'allume.
• Parlez à votre correspondant.
- La communication est terminée, raccrochez le combiné.
- Le témoin lumineux (9) LIGNE s'éteint.
• Le téléphone est en attente d'un appel
2-3 Utilisation du clavier alphanumérique
Certaines fonctions comme la saisie d'un nom, nécessitent l'utilisation du clavier alphanumérique (5). Le clavier se met automatiquement en mode alphanumérique lorsque vous entez dans une de ces fonctions.
Pour saisir une lettre, appuyez sur la touche correspondante du clavier autant de fois que nécessaire. Par exemple :
- Pour saisir un A, appuyez une fois sur 2;
- Pour saisir un B, appuyez 2 fois sur 2
- Pour saisir A puis B à la suite, saisir A, attendre que le curseur soit passé au caractère suivant et saisir B
- Pour saisir un espace, appuyez une fois sur la touche (3) ▶
| Touches | Premier appui | Second appui | Troisième appui | Quatrième appui | Cinquième appui |
| 1 | 1 | 1 | 1 | 1 | |
| 2 | A | B | C | 2 | |
| 3 | D | E | F | 3 | |
| 4 | G | H | I | 4 | |
| 5 | J | K | L | 5 | |
| 6 | M | N | O | 6 | |
| 7 | P | Q | R | S | 7 |
| 8 | T | U | V | 8 | |
| 9 | W | X | Y | Z | 9 |
| 0 | 0 | 0 | 0 | 0 | |
2-4 Fonction VIP
La fonction VIP permet de reconnaître facilement un correspondant lors de la réception d'un appel. Le correspondant doit être enregistré dans la mémoire VIP (voir chapitre suivant). Lorsque vous recevez un appel d'un correspondant enregistré dans la mémoire VIP, le L 540 sonne différemment et l'icône VIP s'affiche sur l'écran LCD.
2-5 Enregistrement d'un numéro et d'un nom dans une mémoire répertoire ou dans une mémoire VIP
- Vous pouvez enregistrer 50 mémoires (répertoire ou VIP).
L'appareil est au repos (aucune tonalité).
- Appuyer sur la touche (20) MENU
- "REPERTOIRE" s'affiche sur l'écran LCD
- Appuyer sur la touche (4) COMP/OK
- "LISTE REPERTOIRE" s'affiche sur l'écran LCD
- Appuyer sur les touches (3) ◀ ou ▶ jusqu'à ce que "CREER FICHE" s'affiche sur l'écran LCD
- Appuyer sur la touche (4) COMP/OK
- "NUMERO?" s'affiche sur l'écran LCD.
LOGICOM®
- Composer le numéro de téléphone à mettre en mémoire en utilisant les touches du clavier (5)
- Appuyer sur la touche (4) COMP/OK pour valider le numéro
- "NOM?" s'affiche sur l'écran LCD
Entrer le nom correspondant au numéro entré précédemment en utilisant les touches du clavier (5) (voir chapitre précédent)
- Appuyer sur la touche (4) COMP/OK
- "FICHE ENREGISTRE" s'affiche sur l'écran LCD
- Appuyer sur l'une des touches (3) ◀ ou ▶ pour sélectionner une mémoire répertoire (fiche enregistrée) ou une mémoire VIP (fiche VIP).
- Appuyer sur la touche (4) COMP/OK pour valider la mémoire sélectionnée (VIP ou répertoire).
- "NUMERO?" s'affiche de nouveau sur l'écran LCD
- Entrer un nouveau numéro
ou
- Maintenir appuyée la touche (2) EFF/ECHAP jusqu'à ce que l'appareil retourne au repos NB :
- Lorsque vous entrez le numéro, vous pouvez effacer le dernier chiffre composé en appuyant sur la touche (2) EFF/ECHAP.
- Lorsque vous entrez le nom, pour effacer un caractère vous devez : Sélectionner le caractère à effacer à l'aide des touches (3) ◀ ou ▶ puis appuyer sur la touche (2) EFF/ECHAP pour effacer le caractère sélectionné.
2-6 Recherche d'une mémoire répertoire
Pour rechercher une mémoire dans le répertoire, suivre la manipulation suivante :
• L'appareil est au repos (aucune tonalité)
- Appuyer sur la touche (20) MENU
- "REPERTOIRE" s'affiche sur l'écran LCD
- Appuyer sur la touche (4) COMP/OK
- "LISTE REPERTOIRE" s'affiche sur l'écran LCD
- Appuyer sur la touche (4) COMP/OK
- La première mémoire du répertoire s'affiche
- Appuyer sur l'une des touches (3) ◀ ou ▶ jusqu'à ce que le numéro et le nom souhaité soit obtenu
NB : Les mémoires sont classées par ordre alphabétique.
2-7 Modification d'une mémoire répertoire
Pour modifier un numéro ou un nom, suivre la manipulation suivante :
• L'appareil est au repos (aucune tonalité)
- Appuyer sur la touche (20) MENU
- "REPERTOIRE" s'affiche sur l'écran LCD
- Appuyer sur la touche (4) COMP/OK
- "LISTE REPERTOIRE" s'affiche sur l'écran LCD
- Appuyer sur les touches (3) ◀ ou ▶ jusqu'à ce que "VOIR/MODIF" s'affiche sur l'écran LCD
- Appuyer sur la touche (4) COMP/OK
La première mémoire du répertoire s'affiche
- Appuyer sur l'une des touches (3) ◀ ou ▶ pour sélectionner la mémoire que vous désirez modifier
- Appuyer sur la touche (4) COMP/OK lorsque le numéro sélectionné est affiché
- Le dernier chiffre du numéro affiché clignote
- Appuyer sur la touche (2) EFF/ECHAP pour effacer chiffre par chiffre le numéro puis utiliser le clavier alphanumérique (15) pour effectuer les modifications.
- Appuyer sur la touche (4) COMP/OK
- Le premier caractère du nom affiché clignote.
- Utiliser le clavier alphanumérique (5) pour effectuer les modifications.
- Appuyer sur la touche (2) EFF/ECHAP pour effacer les caractères en trop.
- Appuyer sur la touche (4) COMP/OK pour enregistrer les modifications apportées dans la mémoire sélectionnée.
- Maintenir appuyée la touche (2) EFF/ECHAP pendant 3 secondes pour revenir en mode repos.
2-8 Effacement d'une mémoire répertoire
Pour effacer une mémoire dans le répertoire, suivre la manipulation suivante :
- l'appareil est au repos (aucune tonalité)
- Appuyer sur la touche (20) MENU
- "REPERTOIRE" s'affiche sur l'écran LCD
LOGICOM®
- Appuyer sur la touche (4) COMP/OK
- "LISTE REPERTOIRE" s'affiche sur l'écran LCD
- Appuyer sur les touches (3) ◀ ou ▶ jusqu'à ce que "VOIR/MODIF" s'affiche sur l'écran LCD
- Appuyer sur la touche (4) COMP/OK la première mémoire du répertoire s'affiche sur l'écran LCD
- Appuyer sur l'une des touches (3) ◀ ou ▶ pour sélectionner la mémoire à effacer
- Appuyer brièvement sur la touche (2) EFF/ECHAP pour effacer la mémoire affichée
- "EFFACE?" s'affiche sur l'écran LCD
- Appuyer sur la touche (4) COMP/OK pour confirmer l'effacement
- La mémoire répertoire suivante s'affiche
2-9 Enregistrement d'un numéro dans une mémoire à accès direct
Vous pouvez enregistrer 4 mémoires directes (M1, M2, M3, M4)
Pour enregistrer une mémoire directe vous devez suivre la manipulation suivante
• L'appareil est au repos (aucune tonalité)
- Composer le numéro de téléphone à mettre en mémoire en utilisant les touches du clavier alphanumérique (5)
- Appuyer sur la touche (16) MEM
- Appuyer sur l'une des touches (7) M1, M2, M3 ou M4, pour sélectionner une mémoire.
- "NUMERO SAUV" s'affiche sur l'écran LCD. Puis l'appareil revient en mode repos.
Le numéro est enregistré
2-10 Remplacement d'un numéro dans une mémoire à accès direct
Refaire la procédure de mise en mémoire d'un numéro (voir chapitre précédent). Le nouveau numéro supprimera l'ancien.
2-11 Composition d'un numéro
a) Composition normale d'un numéro
- Décrocher le combiné ou appuyer sur la touche (6)
- Le témoin lumineux (9) LIGNE s'allume.
- Attendre la tonalité.
- Composer le numéro de votre correspondant.
b) Composition du dernier numéro appelé
- Décrocher le combiné ou appuyer sur la touche (6) ☐.
- Le témoin lumineux (9) LIGNE s'allume.
- Attendre la tonalité.
- Presser la touche (15) BIS.
- Le dernier numéro appelé est composé automatiquement.
c) Composition d'un numéro à accès direct
- Appuyer sur l'une des touches M1, M2, M3 ou M4 contenant le numéro à composer
- Le numéro de la mémoire sélectionné s'affiche sur l'écran LCD.
- Appuyer sur la touche (4) COMP/OK.
- Le numéro affiché sur l'écran LCD est composé automatiquement.
d) Composition d'un numéro à partir de la mémoire répertoire
- Le téléphone est au repos (aucune tonalité).
- Appuyer sur la touche (20) MENU.
- "REPERTOIRE" s'affiche sur l'écran LCD.
- Appuyer sur la touche (4) COMP/OK.
- "LISTE REPERTOIRE" s'affiche sur l'écran LCD.
- Appuyer sur la touche (4) COMP/OK.
La première mémoire de la liste s'affiche.
- Appuyer sur l'une des touches (3) ◀ ou ▶ pour sélectionner le numéro que vous désirez composer.
- Appuyer sur la touche (4) COMP/OK la main libre s'active et le numéro affiché se compose automatiquement.
LOGICOM®
2-12 Touche R
Le L540 permet l'accès à certains Services Contacts de France Telecom. Pour tout renseignement, contactez votre agence France Telecom (1014, appel gratuit ou 3614 France Telecom, sur votre minitel).
2-13 Main libre
Cette fonction vous permet sans décrocher le combiné :
• D'obtenir la tonalité.
• D'entendre votre correspondant.
- De parler avec votre correspondant.
- De composer le numéro de votre correspondant.
a) Pour appeler :
- Appuyez sur la touche (6)
- Attendez la tonalité puis composez le numéro de votre correspondant.
- Parlez lorsque votre correspondant décroche.
- A la fin de la communication, appuyez sur la touche (6)
b) Pour basculer du mode Main libre au mode combiné : :
- Lors d'une communication en Main libre.
• Décrochez le combiné.
- La Main libre se coupe automatiquement.
• Parlez à votre correspondant.
- La communication terminée, raccrochez le combiné.
NB : Le volume de la Main libre peut être ajusté à l'aide du curseur (22).
2-14 Affichage de la durée de communication
La durée de la communication s'affiche sur l'écran LCD dès que vous décrochez le combiné quand vous appuyez sur la touche (6) en minutes-secondes.
Ex : "01-20" pour 1 min 20 sec.
A la fin de chaque appel, la durée de la communication reste affichée pendant 15 secondes.
3-1 Accès direct au service Top message page 22
3-2 Le 3131 page 22
3-3 Le 3000 page 23
3-4 Signal d'appel page 23
3-5 Les renseignements (le 12) page 24
3-6 Transfert d'appel page 24
LOGICOM®
3-1 Top message
Top message est le service vocal de France Telecom, il fonctionne comme un répondeur enregistreur situé dans le réseau.
Vos correspondants sont transférés vers ce service lorsque la ligne est occupée ou que vous avez demandé un renvoi d'appel vers la messagerie (voir notice Service auprès d'appels de France Telecom).
Ce service est soumis a un abonnement gratuit sur demande.
a) Accès direct au service Top message
Pour accéder directement au service Top message (3125) faire la manipulation suivante :
- Maintenir enfoncée la touche 1 du clavier alphanumérique (5) pendant 3 secondes.
- L'appareil compose automatiquement le 3125, vous accédez ainsi au service vocal de Top message.
- Pour obtenir des renseignements sur le service Top message, contacter votre agence France Telecom (1014, appel gratuit ou 3614 Fance Telecom - sur votre minitel).
b) Accès au service Top message par le menu
Vous accédez ainsi au serveur vocal de Top message.
Pour obtenir des renseignements sur le service Top message, contacter votre agence France Telecom (1014, appel gratuit ou 3614 France Telecom sur votre minitel).
3-2 Le 3131
Le 3131 est un service de France Telecom qui vous permet de connaître le numéro de la dernière personne qui a tenté de vous joindre et à laquelle vous n'avez pas pu répondre. Ce service est gratuit et sans abonnement. Pour tout renseignement, contactez votre agence France Telecom au 1014 appel gratuit ou 3614 France Telecom sur votre minitel.
Le 3131 est intégré dans le menu du L540.
Pour accéder au 3131, vous devez suivre la manipulation suivante :
- Le téléphone est au repos (aucune tonalité)
- Appuyer sur la touche (20) MENU
- "REPERTOIRE"s'affiche sur l'écran LCD
- Appuyer sur l'une des touches (3) ◀ ou ▶ jusqu'à ce que "LE 3131" s'affiche
- Appuyer sur la touche (4) COMP/OK. Le téléphone active la main libre et compose automatiquement le 3131.
3-3 Le 3000
Le 3000 est un service à reconnaissance vocale permettant d'accéder aux services de la ligne téléphonique.
Ainsi grâce à un numéro unique et un code confidentiel unique, vous pouvez :
- Régler vos conditions d'accès
• Activer vos services téléphoniques
- Vous informer et souscrire un nouveau service par la "Boutique du 3000"
Pour accéder à cette fonction vous devez suivre les manipulations suivantes :
- Appuyer sur la touche (20) MENU
- "REPERTOIRE"s'affiche sur l'écran LCD
- Appuyer sur l'une des touches (3) ◀ ou ▶ jusqu'à ce que "3000" s'affiche
- Appuyer sur la touche (4) COMP/OK. La main libre s'active et le numéro affiché est composé automatiquement
- Laissez-vous guider
NB : L'accueil de ce service est gratuit, il permet d'accéder aux services qui gardent leurs tarifiations habituelles. Le 3000 est un service de France Telecom.
3-4 Signal d'appel
Le signal d'appel est un service de France Telecom qui vous permet de prendre un autre appel quand vous êtes déjà en ligne.
L'accès au service signal d'appel est soumis à la souscription d'un abonnement auprès de votre agence France Telecom et sous réserve des conditions techniques de France Telecom.
Pour tout renseignement, contactez votre agence France Telecom au 1014 appel gratuit ou
3614 France Telecom sur votre minitel
LOGICOM®
Fonctionnement du signal d'appel :
Lorsque vous êtes en ligne et qu'un autre correspondant cherche à vous joindre, sa présence vous est signalée par un signal sonore. Votre correspondant, lui, entend le message suivant : "BIP-BIP" Veuillez patientez, votre correspondant est déjà en ligne. Nous lui indiquons votre appel par un signal sonore, merci.
Pour prendre cet appel ou aller et venir d'un correspondant à l'autre, il vous suffit de maintenir appuyer la touche (15) BIS/>>> pendant 3 secondes environ.
3-5 Les renseignements (le 12)
Si vous désirez appeler les renseignements (12) vous devez suivre la manipulation suivante :
• Le téléphone est au repos (aucune tonalité)
- Appuyer sur la touche (20) MENU
- "REPERTOIRE" s'affiche sur l'écran LCD
- Appuyer sur l'une des touches (3) ◀ ou ▶ jusqu'à ce que "RENSEIGNEMENTS" s'affiche sur l'écran LCD
- Appuyer sur la touche (4) COMP/OK. L'appareil compose automatiquement le 12. Vous accédez ainsi aux renseignements.
3-6 Transfert d'un appel
Ce service vous permet de faire suivre vos appels vers un numéro de votre choix. Ainsi vos correspondants composent votre numéro de téléphone habituel et leurs appels vous parviennent au numéro que vous avez choisi.
a) Mise en service
• Le téléphone est au repos (aucune tonalité)
- Appuyer sur la touche (16) MENU
- "REPERTOIRE"s'affiche sur l'écran LCD
- Appuyer sur l'une des touches (3) ◀ ou ▶ jusqu'à ce que "TRANSFERT" s'affiche sur l'écran LCD
- Appuyer sur la touche (4) COMP/OK
- "TRANSFERT VERS"s'affiche sur l'écran LCD
- Appuyer sur la touche (4) COMP/OK puis entrer le numéro ou tous vos appels seront transférés
- Vous entendez un message vocale de confirmation. Tous vos appels sont désormais transférés vers le numéro entré précédemment.
- Appuyer sur la touche (6) pour raccrocher
b) Annulation
Le téléphone est au repos (aucune tonalité)
- Appuyer sur la touche (16) MENU
- "REPERTOIRE" s'affiche sur l'écran LCD
- Appuyer sur l'une des touches (3) ◀ ou ▶ jusqu'à ce que "TRANSFERT" s'affiche sur l'écran LCD
- Appuyer sur la touche (4) COMP/OK
- "TRANSFERT VERS"s'affiche sur l'écran LCD
- Appuyer brièvement sur l'une des touches (3) ◀ ou ▶
- "ANNULER TRANSF" s'affiche sur l'écran LCD
- Appuyer sur la touche (4) COMP/OK
Vous entendez un message vocal de confirmation
- Appuyer sur la touche (6) pour raccrocher
LOGICOM®
4 FONCTION PRESENTATION DU NUMERO
4-1 Fonctionnement de l'identificateur d'appel page 27

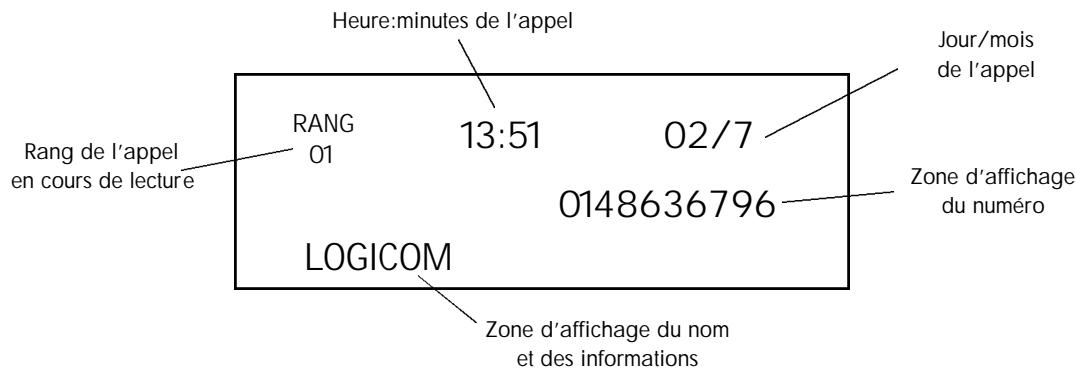

4-2 Ecran d'affichage en mode consultation page 27
4-3 Consultation du journal des appels page 28
4-4 Présentation du numéro de l'appelant page 28
4-5 Composition du numéro à partir du journal page 30
4-6 Transfert d'un numéro du journal vers une mémoire répertoire page 30
4-7 Effacement sélectif ou total des appels page 31
4-8 Service Top Message page 32
4-9 Remplacement des piles page 32
Le L540 vous permet d'identifier le numéro de téléphone de vos correspondants ainsi que la date et l'heure de leurs appels.
Toutes ces informations sont mémorisées dans un journal des appels pouvant contenir jusqu'à 50 numéros.
L'accès au service présentation du numéro est soumis à la souscription d'un abonnement auprès de votre agence France Telecom 1014 appel gratuit ou 3614 France Telecom sur votre minitel et sous réserve des conditions techniques de France Telecom.
4-1 Fonctionnement de l'identificateur d'appel
Le L540 garde en mémoire la liste des 50 derniers appels reçus. Cette liste est appelée "journal des appels".
- A réception d'un appel, le numéro de la ligne appelante est composé aux numéros de téléphone mémorisés dans le répertoire. Si le numéro est trouvé dans le répertoire, l'appareil remplace le numéro reçu par le numéro et le nom mémorisés dans le répertoire.
- Le L540 a une capacité de 16 caractères par nom et de 16 chiffres par numéro.
- A chaque numéro et nom enregistré dans le journal des appels est associé l'heure et la date de leur arrivée.
- A réception d'un appel le numéro ou le nom est remplacé par la durée de conversation.
- Lorsque vous avez des appels non lus, le témoin lumineux "nvx appels" clignote.
- Lorsque le journal des appels est vide, si vous appuyez sur l'une des touches (3) ◀ ou ▶ "AUCUN APPEL" s'affiche sur l'écran LCD.
4-2 Ecran d'affichage en mode consultation
L'appareil est au repos (avec des appels enregistrés dans le journal).
- Appuyer brièvement sur l'une des touches (3) ◀ ou ▶
L'écran s'affiche :
RANG 01 13:51 02/7
LOGICOM
Jour/mois de l'appel
Zone d'affichage du numéro
Zone d'affichage du nom et des informations
LOGICOM®
4-3 Consultation du journal des appels
Les appels reçus sont mémorisés dans un journal (taille maximum : 50 numéros).
Début de la consultation du journal
• L'appareil est au repos.
- Appuyer brièvement sur l'une des touches (3) ◀ ou ▶ pour commencer la consultation par l'appel le plus récent.
- Le numéro et le nom le plus récent enregistré dans le journal s'affiche sur l'écran LCD.
- Si le nom n'est pas disponible, seul le numéro s'affiche.
- A chaque numéro est associé la date et l'heure de leur arrivée.
- Appuyer brièvement sur la touche (3) ◀ pour consulter les autres numéro du journal.
- Lorsque la fin de la liste est atteint, "FIN DE LA LISTE" s'affiche sur l'écran LCD.
REMARQUES :
- Après 15 secondes d'inactivité des touches (3) ◀▶, l'écran revient en mode repos.
- Après la réception de l'appel, l'écran affiche le numéro 15 secondes après la dernière sonnerie d'appel avant de revenir en mode repos.
- L'identification d'un appel est impossible lorsque vous êtes en ligne.
- Quand le journal est plein le plus ancien s'efface pour être remplacé par l'appel le plus récent.
4-4 Présentation du numéro de l'appelant
Ce service permet :
- De lire sur l'afficheur du L540 le numéro de la ligne téléphonique d'où provient l'appel.
- De disposer d'un journal des numéros de vos correspondants associés à la date et l'heure de leurs appels.
- Les messages d'identification sont transmis par le central téléphonique après une brève sonnerie (250ms) et avant la sonnerie d'appel normale.
a) Réception d'un appel sans le nom
| Nvx | RANG01 | 13:56 | 02/7 |
| | 0148636796 |
Réception d'un appel avec le nom
| Nvx | RANG02 | 14:10 | 02/7 |
| DAVID | | 0148636606 |
Remarques :
- Après 20 secondes d'inactivité des touches (3) ◀▶ l'écran revient en mode repos.
- Après la réception de l'appel, l'écran affiche le numéro 15 secondes après la dernière sonnerie d'appel avant de revenir en mode repos.
- L'identification d'un appel est impossible lorsque vous êtes en ligne.
- Quand le journal est plein, l'appel le plus ancien s'efface pour être remplacé par l'appel le plus récent.
- L'icône Nvx indique un appel non lu.
b) L'appelant ne désire pas divulger son numéro
| Nvx | RANG03 | 14:30 | 02/7 |
| SECRET INVOQUE |
ATTENTION :
Le numéro n'étant pas communiqué par l'opérateur, vous ne pouvez pas rappeler le correspondant à partir du journal des appels. L'icône nvx indique un appel non lu.
LOGICOM®
c) Appel répété
Votre correspondant vous appelle plusieurs fois. Le L540 ne mémorise pas plusieurs fois le même numéro mais met à jour l'indicateur d'appel répété.
| RANG05 | fois2 | 14:00 | 02/7 |
| DAVID | | 0148636606 |
Le correspondant David a appelé 2 fois. Son dernier appel a été mémorisé à 14 h le 02/07.
4-5 Composition d'un numéro à partir du journal
• L'appareil est au repos (aucune tonalité).
- Appuyer sur l'une des touches (3) ◀ ou ▶ pour entrer en mode consultation.
- Utiliser les touches (3) ◀ ou ▶ pour sélectionner le numéro dans le journal que vous souhaitez composer.
- Appuyer sur la touche (4) COMP/OK pour composer automatiquement le numéro affiché.
- La main libre s'active et le compteur de conversation démarre.
4-6 Transfert d'un numéro du journal vers une mémoire répertoire
• L'appareil est au repos (aucune tonalité).
- Appuyer sur l'une des touches (3) ◀ ou ▶ pour entrer en mode consultation.
- Utiliser les touches (3) ◀ ou ▶ pour sélectionner le numéro que vous désirez transférer.
- Appuyer sur la touche (16) MEM
- "NOM?" s'affiche sur l'écran LCD.
- Entrer le nom correspondant au numéro affiché en utilisant le clavier alphanumérique (5).
- Appuyer sur la touche (4) COMP/OK.
- "FICHE ENREGISTRE" s'affiche sur l'écran LCD.
- Appuyer sur la touche (4) COMP/OK.
- Maintenir enfoncée la touche (2) EFF/ECHAP pendant 5 secondes pour revenir en mode repos.
4-7 Effacement sélectif ou total des appels
a) Effacement sélectif
• L'appareil est au repos (aucune tonalité).
- Appuyer sur l'une des touches (3) ◀ ou ▶ pour entrer en mode consultation.
- Utiliser les touches (3) ◀ ou ▶ pour sélectionnend le numéro à effacer.
- Appuyer brièvement sur la touche (2) EFF/ECHAP.
- L'appel affiché s'efface et l'appel suivant s'affiche.
a) Effacement total
• L'appareil est au repos (aucune tonalité).
- Appuyer brièvement sur l'une des touches (3) ◀ ou ▶ pour entrer en mode consultation.
- Maintenir enfoncée la touche (2) EFF/ECHAP jusqu'à ce que "AUCUN APPEL" s'affiche sur l'écran LCD.
- Tous les appels sont effacés.
LOGICOM®
Le service TOP Message nécessite un abonnement supplémentaire auprès de France Telecom (Sous réserve des conditions techniques de France Telecom). Top Message est le service de messagerie vocal de France Telecom. Il fonctionne comme un répondeur enregistreur dans le réseau.
Vos correspondants sont transférés vers ce service lorsque votre ligne est occupée ou que vous avez demandé un renvoi d'appel vers la messagerie (voir notice de service auprès de France Telecom.
Lorsqu'un message vocal est disponible sur le serveur le L540 l'indique par l'icône ✉
L'icône ☒ restera présent, quel que soit l'affichage en cours, tant que le serveur n'aura pas envoyé une information indiquant que le message vocal a été consulté (même après effacement du message).
4-9 Remplacement des piles
Lorsque l'icône ■ ≠ s'affiche sur l'écran LCD, vous devez procéder au remplacement des piles. Pour remplacer les piles :
1 • Déconnecter le cordon de la ligne téléphonique.
2 • Retourner l'appareil et ouvrir la trappe à piles à l'aide d'un tournevis cruciforme.
3 • Enlever la pile usagée.
4 • Placer la pile neuve en respectant la polarité.
5 • Refermer la trappe des piles.
6 • Reconnecter le cordon de la ligne téléphonique.
NB : Si les points 3 et 4 sont réalisés en moins de 10 secondes vous ne perdez pas le contenu du journal des appels mémorisés dans l'appareil. Au-delà de ce temps, le journal des appels sera effacé.
5 EN CAS DE PROBLÈMES
Pas de tonalité :
• Vérifier les branchements.
Pas d'écoute amplifiée :
- Vérifier que le volume n'est pas au niveau 0.
Pas de fonction main libre :
- Vérifier que le volume n'est pas au niveau 0.
Pas de numéro en mémoire :
• Vérifier la procédure de mise en mémoire.
Sonnerie trop faible ou trop forte :
• Vérifier le réglage de la sonnerie.
Pas d'affichage sur l'écran :
- Changer la pile.
Pas de réception de message :
- Assurez vous que vous êtes bien abonné au service présentation du numéro, ou au service TOP Message.
- Contactez France Telecom pour effectuer des vérifications pour les Services présentation du numéro et Top Message.
LOGICOM®
Remarque : Avant de rendre l'appareil au magasin, il est impératif de nous contacter afin d'être sûr que vous ayez une panne.
- Munissez-vous de votre appareil, branché (sauf si l'appareil est endommagé).
- Vous disposez de deux lignes clients : 01 48 63 67 94 ou 01 48 63 67 95.
- Un serveur téléphonique vous donnera une solution à chacun de vos problèmes, 7 jours sur 7 et 24 heures sur 24.
7 CHAMP D' APPLICATION DE LA GARANTIE
La garantie fournisseur LOGICOM est valable pour un usage normal de l'appareil tel qu'il est défini dans le cadre de la notice d'utilisation.
Sont exclues de cette garantie, les détériorations dues à une cause étrangère à l'appareil. En particulier, la garantie ne s'applique pas si l'appareil a été endommagé à la suite d'un choc ou d'une chute, d'une fausse manœuvre, d'un branchement non conforme aux instructions mentionnées dans la notice ou aux prescriptions de France Telecom, de l'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur, l'humidité ou le gel.
La garantie s'étend uniquement à la France Métropolitaine.
En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code Civil.
LOGICOM®
Cet équipement est conforme à la directive R&TTE 1999/5/CE du Parlement Européen et du Conseil, concernant la connexion paneuropéenne de terminal unique aux réseaux téléphoniques publics commutés (RTCP).
Toutefois, comme il existe des différences d'un pays à l'autre entre les RTCP, la conformité en soi ne constitue pas une garantie absolue de fonctionnement optimal à chaque point de terminaison du réseau RTCP.
En cas de problème, vous devez contacter en premier lieu votre fournisseur.
Cet appareil est destiné à la France.
EN CAS DE PROBLEME ET POUR TOUT RENSEIGNEMENT
MERCI DE CONTACTER NOTRE SERVICE APRÈS-VENTE
Tél. : 01 48 63 67 94
01 48 63 67 95
LOGICOM S.A.
Z.I. PARIS NORD 2
74, rue de la Belle Etoile - B.P. 50338 - 95941 ROISSY CDG CEDEX
