Caractéristiques techniques	Détails
Format	Micro ATX
Socket	Intel LGA 1151
Chipset	Intel B360
RAM Max	64 Go
Type de RAM	DDR4
Slots RAM	4
Ports USB	USB 3.1, USB 3.0, USB 2.0
Slots PCIe	1 x PCIe 3.0 x16, 2 x PCIe 3.0 x1
Stockage	6 x SATA 6 Gb/s
Connectivité réseau	Ethernet 1 Gb/s
Audio	Realtek ALC887 8-Channel
Utilisation	Conçu pour le gaming et les performances élevées
Maintenance	Vérifier régulièrement les mises à jour du BIOS
Sécurité	Protection contre les surcharges et les courts-circuits
Informations générales	Compatibilité avec les processeurs Intel de 8ème et 9ème génération

FOIRE AUX QUESTIONS - ROG Strix B360-G Gaming ASUS

Comment installer la carte mère ASUS ROG Strix B360-G Gaming ?

Pour installer la carte mère, commencez par placer la carte dans le boîtier, alignez-la avec les entretoises, puis vissez-la en place. Ensuite, connectez le bloc d'alimentation, les câbles SATA, et les connecteurs de boîtier selon le manuel.

Quelle est la compatibilité des processeurs avec la carte mère ASUS ROG Strix B360-G Gaming ?

Cette carte mère est compatible avec les processeurs Intel de 8ème et 9ème génération utilisant le socket LGA 1151.

Comment mettre à jour le BIOS de la carte mère ?

Téléchargez la dernière version du BIOS depuis le site officiel d'ASUS. Copiez le fichier sur une clé USB, redémarrez votre PC, entrez dans le BIOS et utilisez l'option 'EZ Flash' pour effectuer la mise à jour.

Quelles sont les spécifications de la mémoire RAM supportées ?

La carte mère ASUS ROG Strix B360-G Gaming supporte jusqu'à 64 Go de RAM DDR4, avec des vitesses allant jusqu'à 2666 MHz en mode standard.

Que faire si la carte mère ne s'allume pas ?

Vérifiez que tous les câbles sont correctement connectés, que l'alimentation fonctionne, et que la carte est installée correctement. Assurez-vous également que le processeur et la RAM sont bien en place.

Comment configurer le RAID sur la carte mère ASUS ROG Strix B360-G Gaming ?

Pour configurer le RAID, entrez dans le BIOS au démarrage, allez dans 'SATA Configuration' et changez le mode SATA en RAID. Ensuite, suivez les instructions pour créer un volume RAID.

Comment résoudre les problèmes de surchauffe de la carte mère ?

Assurez-vous que le système de refroidissement est adéquat, que le boîtier dispose d'une circulation d'air suffisante et que la pâte thermique du processeur est correctement appliquée.

Où trouver le manuel d'utilisation de la carte mère ASUS ROG Strix B360-G Gaming ?

Le manuel d'utilisation est disponible en version PDF sur le site officiel d'ASUS dans la section de support de la carte mère.

MODE D'EMPLOI ROG Strix B360-G Gaming ASUS

Copyright © 2018 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS"). La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "EN L'ÉTAT" SANS GARANTIE D'AUCUNE SORTE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON LIMITÉ AUX GARANTIES IMPLICITES OU AUX CONDITIONS DE COMMERCIBILITÉ OU D'ADÉQUATION À UN BUT PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, SES CADRES, SES EMPLOYÉS OU SES AGENTS NE PEUVENT ÊTRE TENUS RESPONSABLES DES DÉGÂTS INDIRECTS, SPÉCIAUX, ACCIDENTELS OU CONSÉCUTIFS (Y COMPRIS LES DÉGÂTS POUR MANQUE À GAGNER, PERTES DE PROFITS, PERTE DE JOUISSANCE OU DE DONNÉES, INTERRUPTION PROFESSIONNELLE OU ASSIMILE), MÊME SI ASUS A ÉTÉ PRÉVENU DE LA POSSIBILITÉ DE TELS DÉGÂTS DÉCOULANT DE TOUT DÉFAUT OU ERREUR DANS LE PRÉSENT MANUEL OU PRODUIT.

LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INDICATIF SEULEMENT ET SONT SUJETTES À DES MODIFICATIONS SANS PRÉAVIS, ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS, ASUS N'EST EN AUCUN CAS RESPONSABLE D'ÉVENTUELLES ERREURS OU INEXACTITUDES PRÉSENTES DANS CE MANUEL, Y COMPRIS LES PRODUITS ET LES LOGICIELS QUI Y SONT DÉCRITS.

Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction.

Consignes de sécurité.... v

À propos de ce manuel.... vi

Résumé des caractéristiques de la ROG STRIX B360-G GAMING...... viii

Contenu de la boîte xi

Outils et composants additionnels pour monter un ordinateur de bureau...... xii

Chapitre 1 : Introduction au produit

1.1 Vue d'ensemble de la carte mère.... 1-1

1.1.1 Avant de commencer 1-1

1.1.2 Schéma de la carte mère 1-2

1.1.3 Processeur 1-4

1.1.4 Mémoire système....1-5

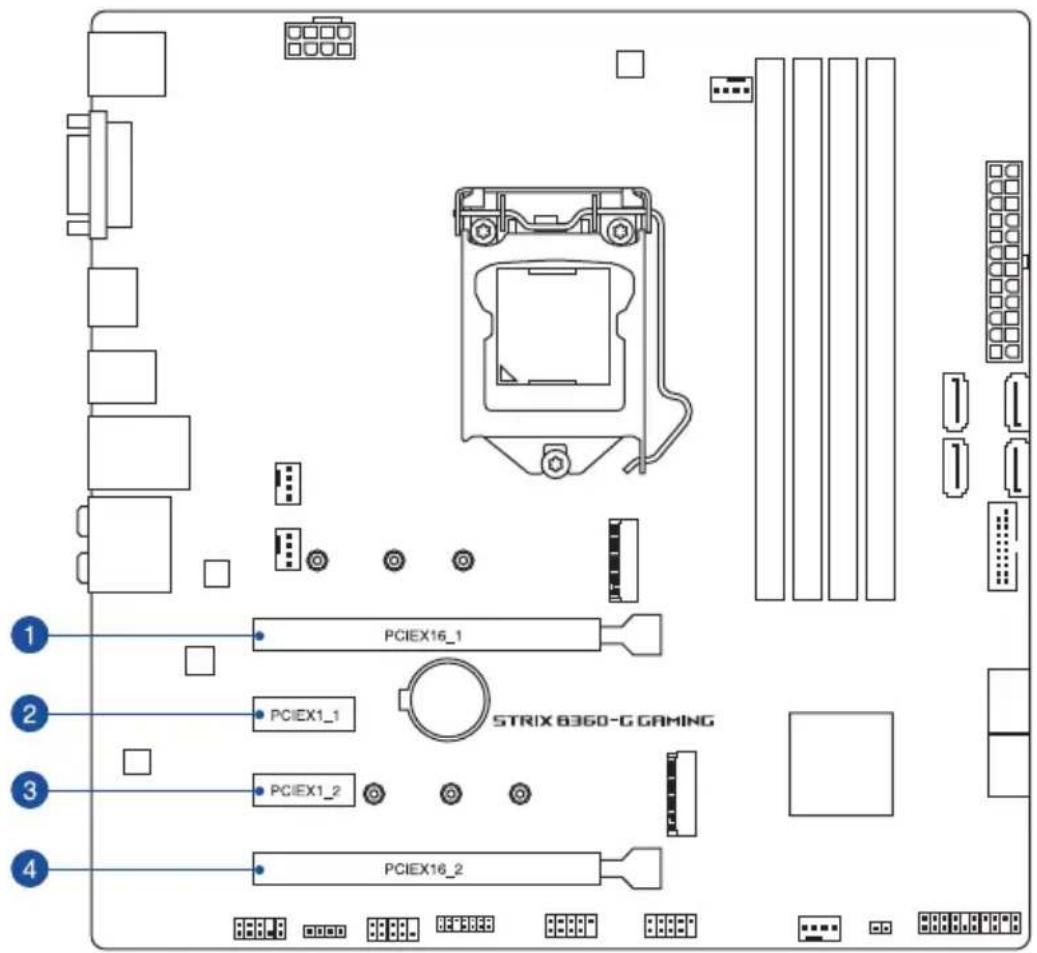

1.1.5 Slots d'extension 1-7

1.1.6 Cavaliers....1-9

1.1.7 Connecteurs internes....1-10

Chapitre 2 : Procédures d'installation de base

2.1 Monter votre ordinateur 2-1

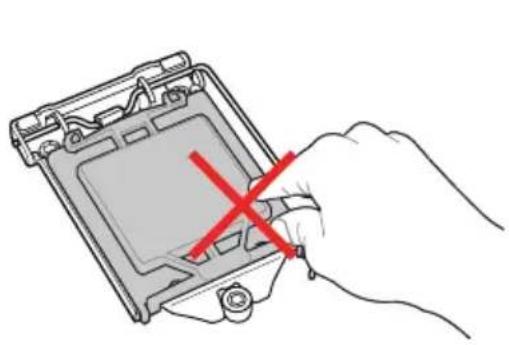

2.1.1 Installer le processeur 2-1

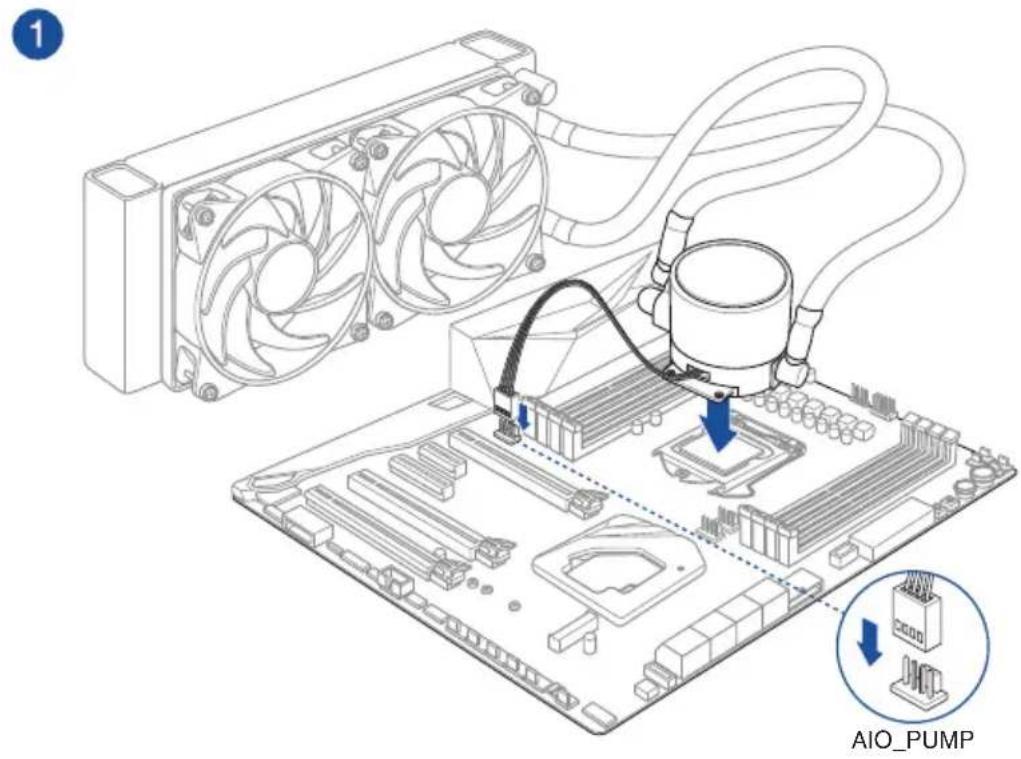

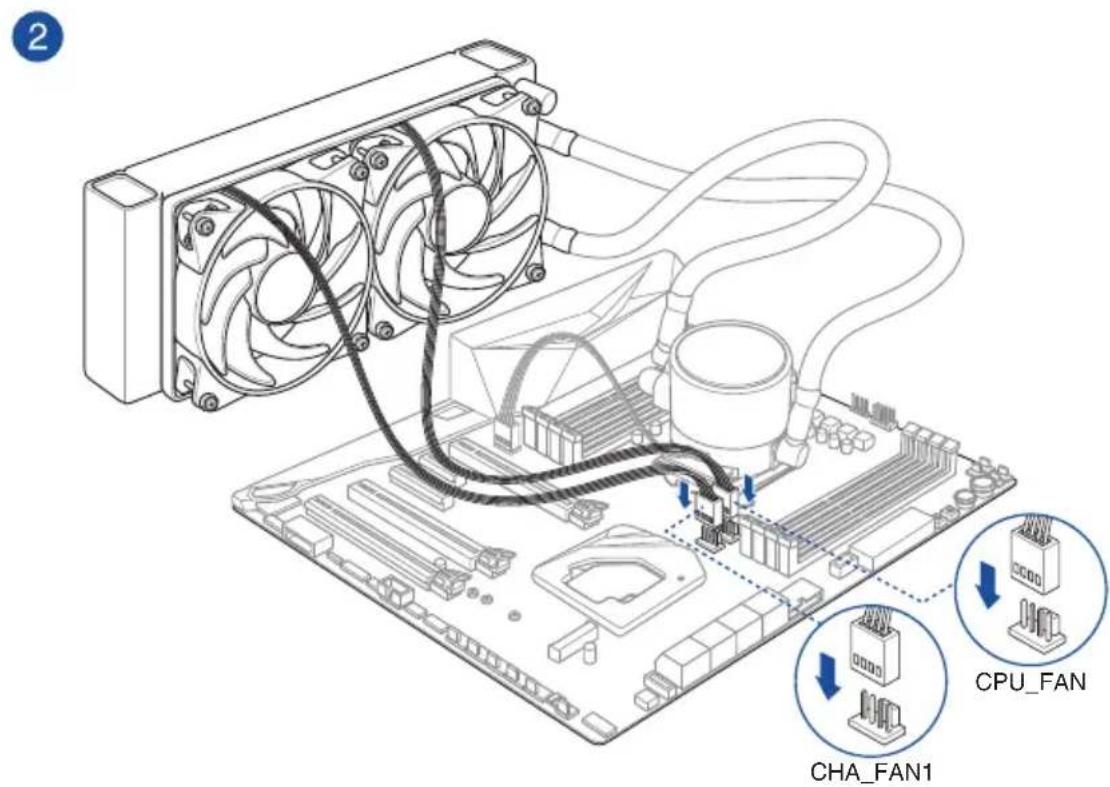

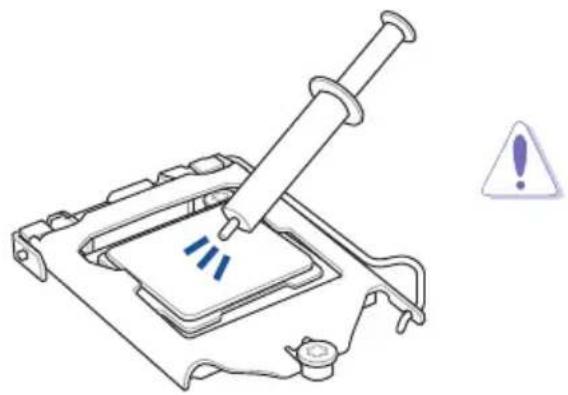

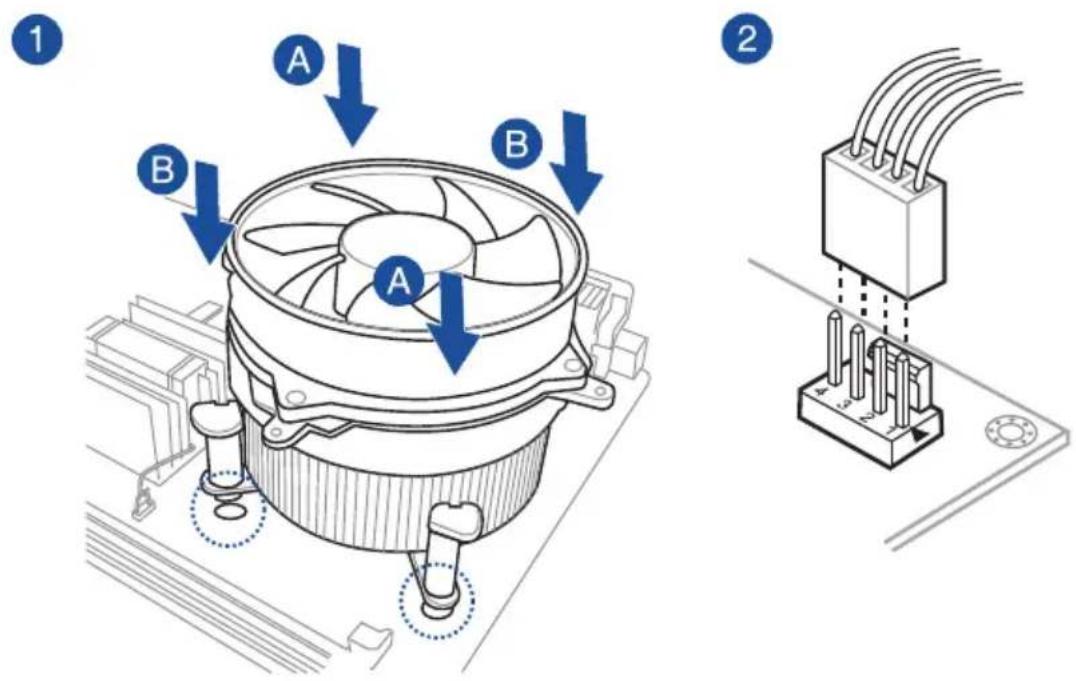

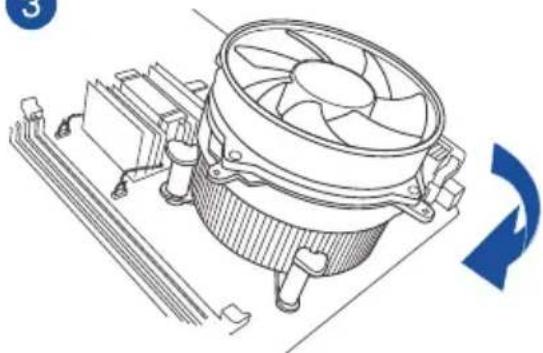

2.1.2 Installer le système de refroidissement....2-3

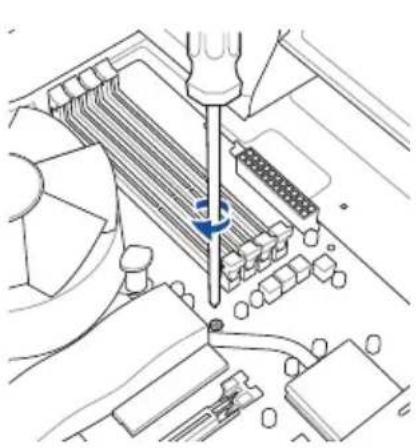

2.1.3 Installer la carte mère....2-5

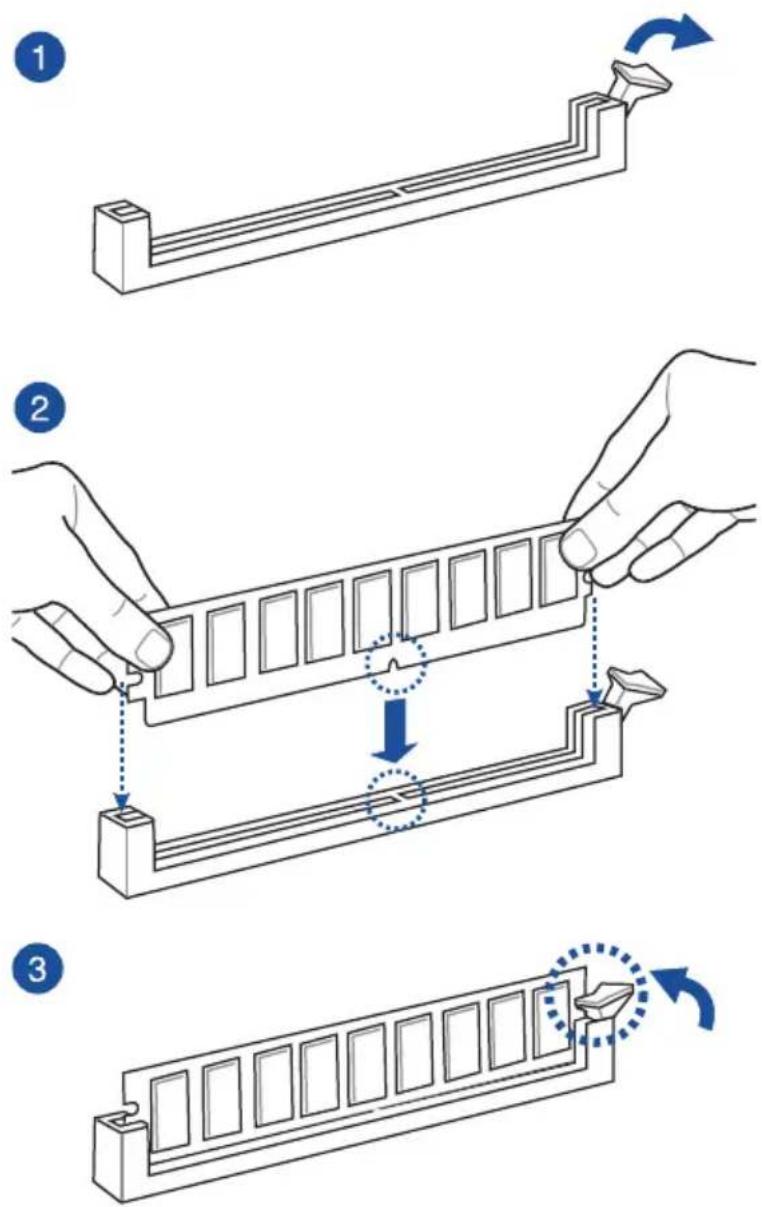

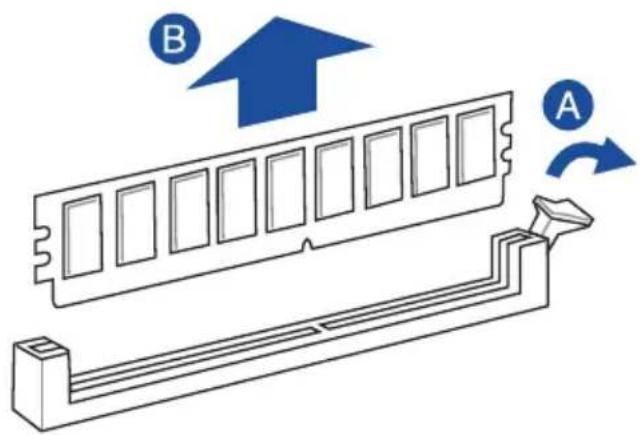

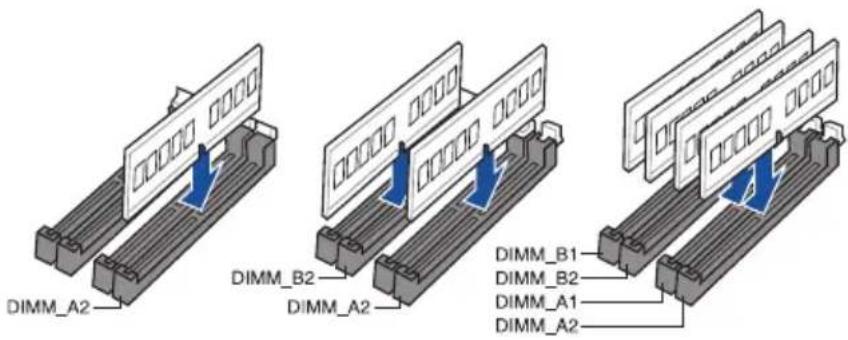

2.1.4 Installer un module de mémoire....2-6

2.1.5 Connexion d'alimentation ATX....2-7

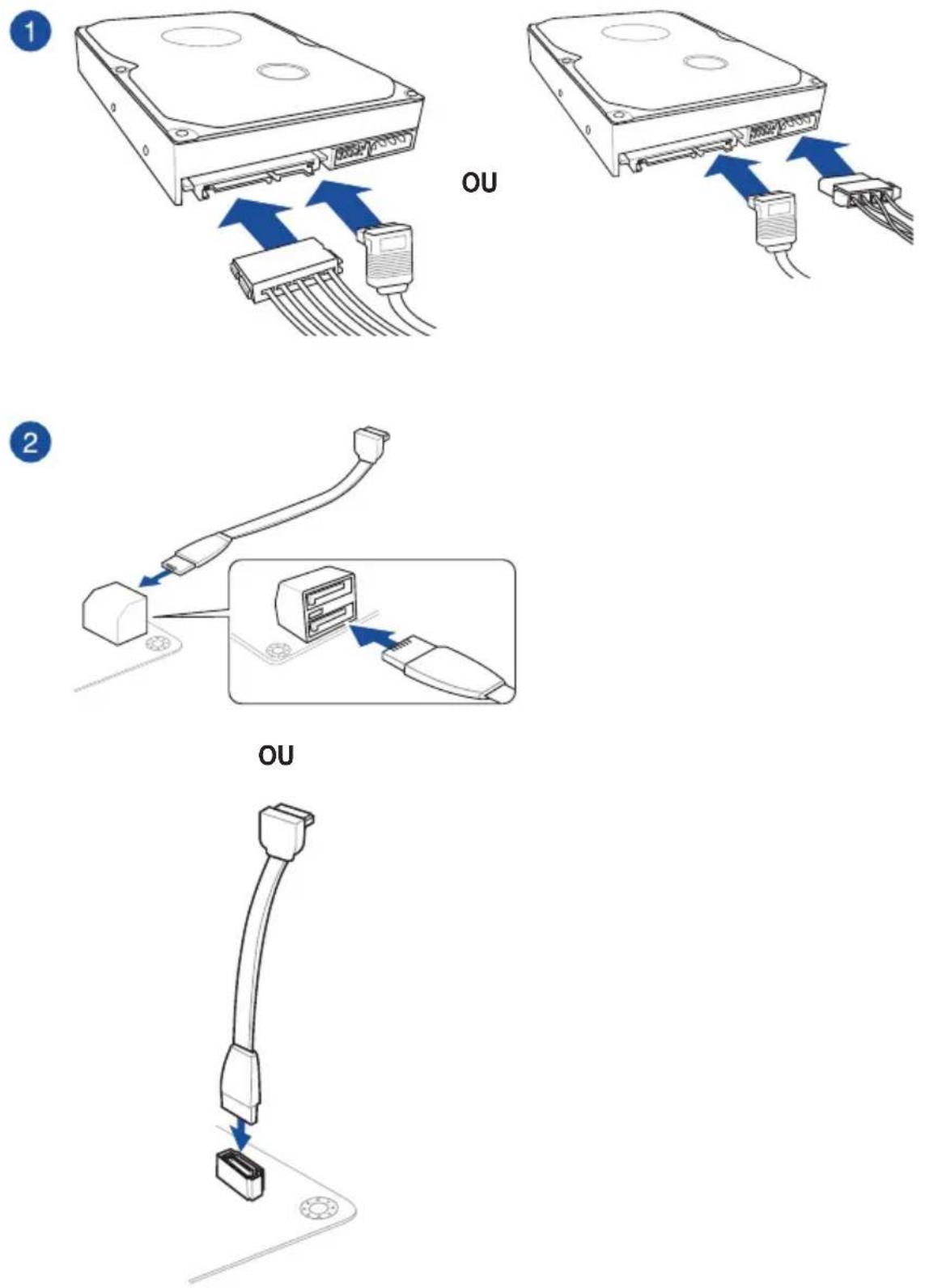

2.1.6 Connexion de périphériques SATA 2-8

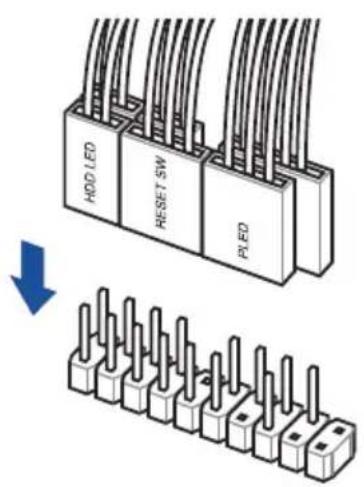

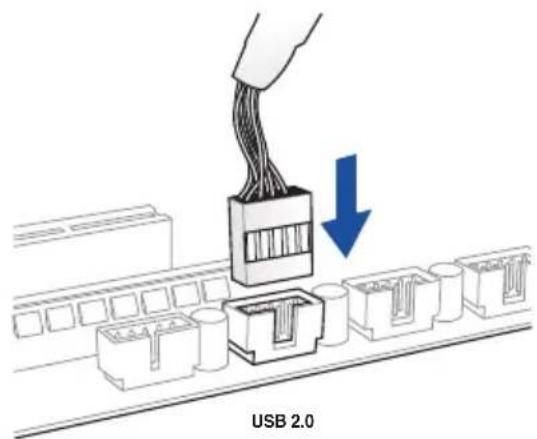

2.1.7 Connecteur d'E/S avant 2-9

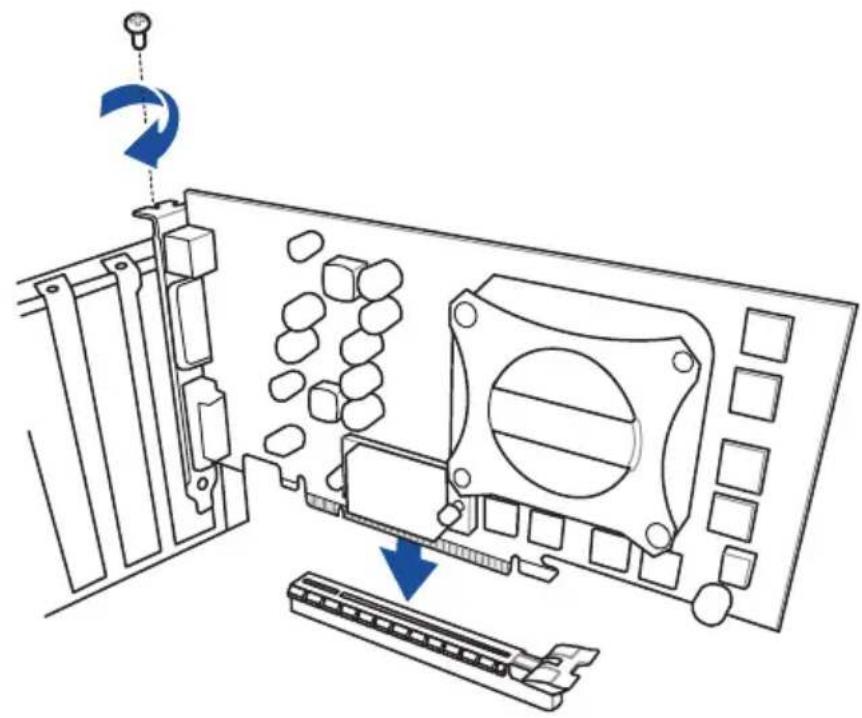

2.1.8 Installer une carte d'extension 2-10

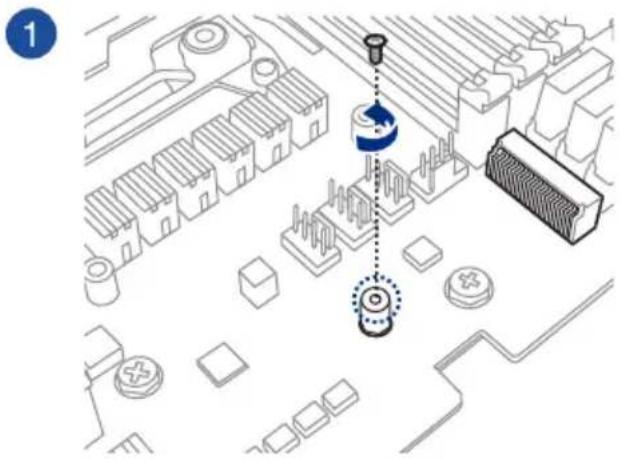

2.1.9 Installer une carte M.2....2-11

2.2 Connecteurs arrières et audio de la carte mère.... 2-12

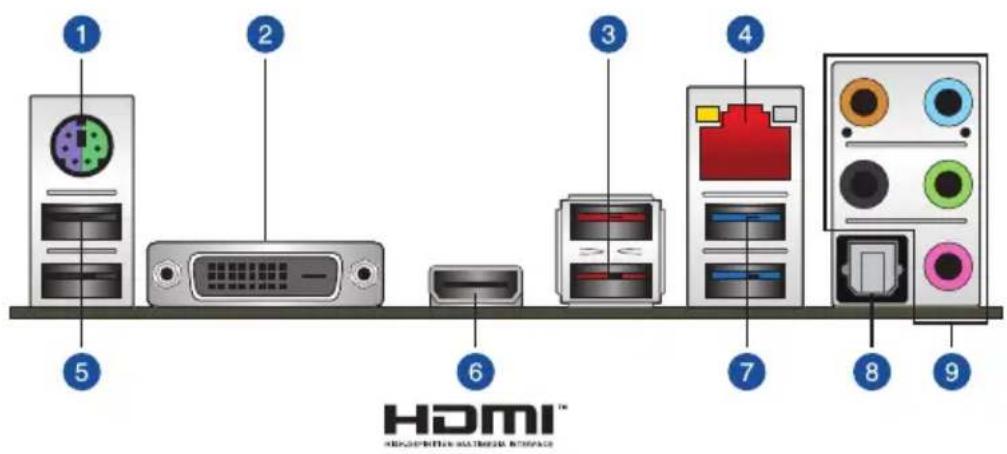

2.2.1 Connecteurs arrières....2-12

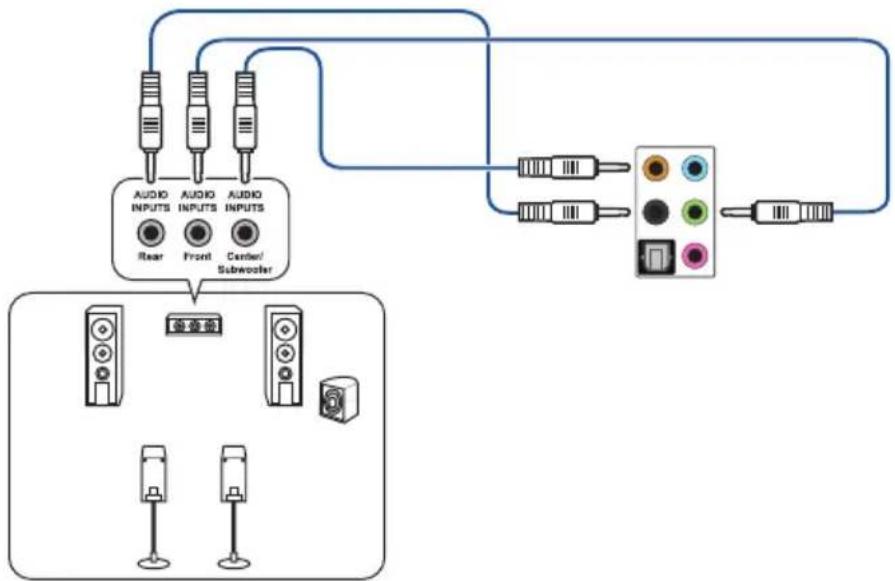

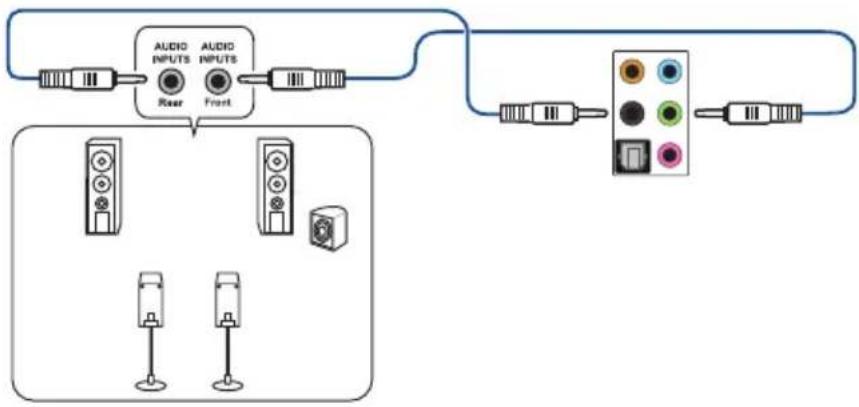

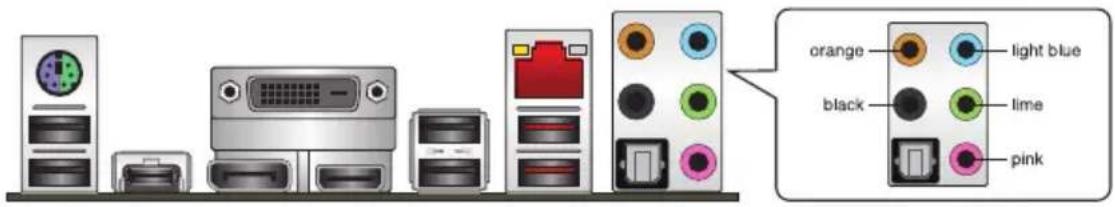

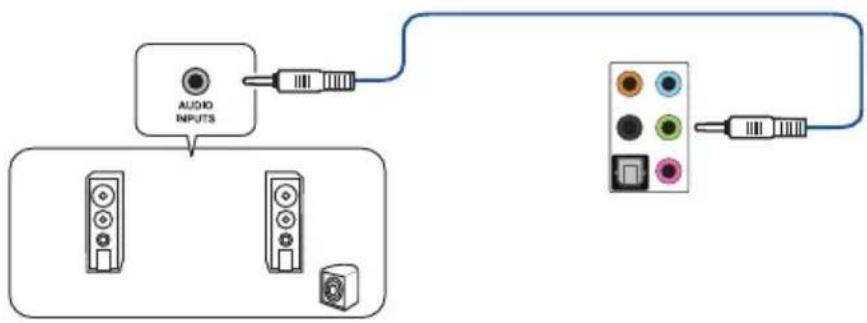

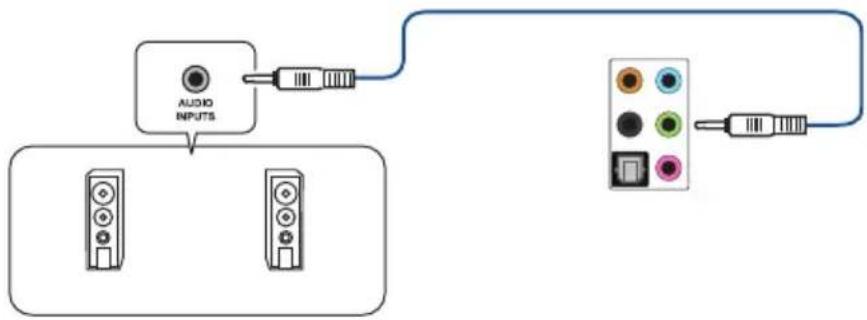

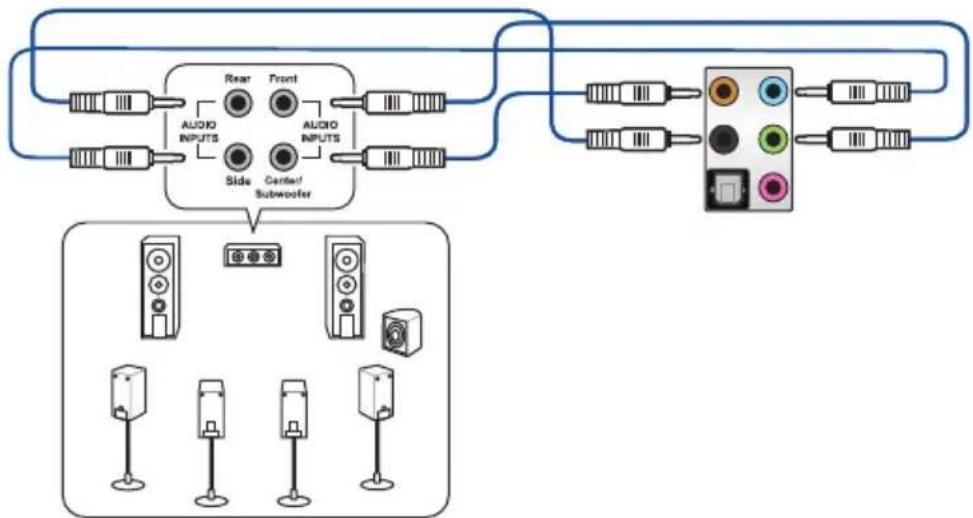

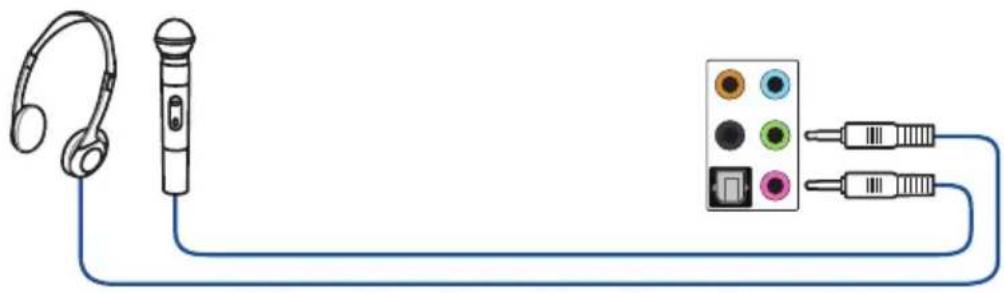

2.2.2 Connexions audio....2-14

2.3 Démarrer pour la première fois.... 2-16

2.4 Éteindre l'ordinateur.... 2-16

Chapitre 3 : Le BIOS

3.1 Présentation du BIOS....3-1

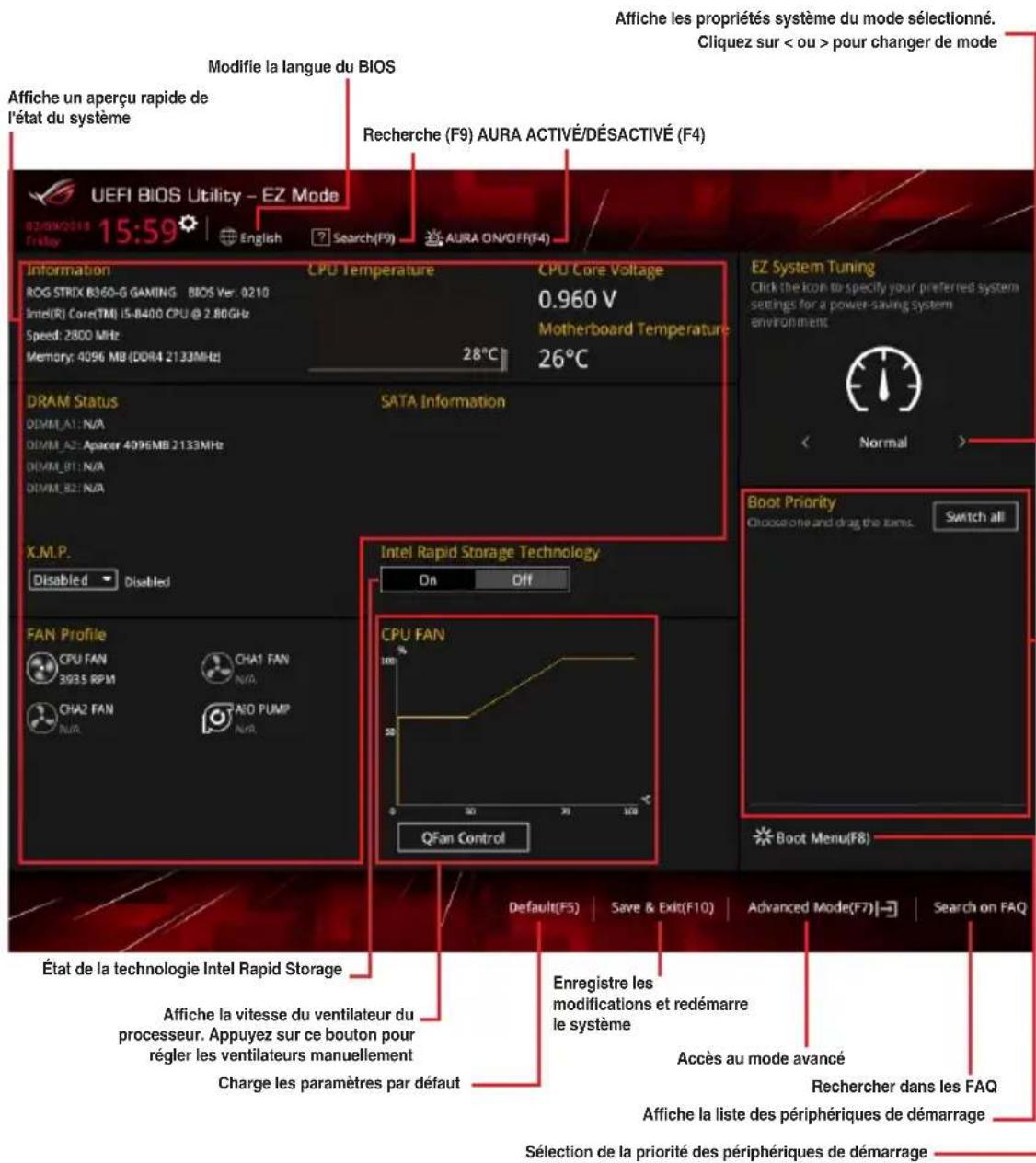

3.2 Programme de configuration du BIOS....3-2

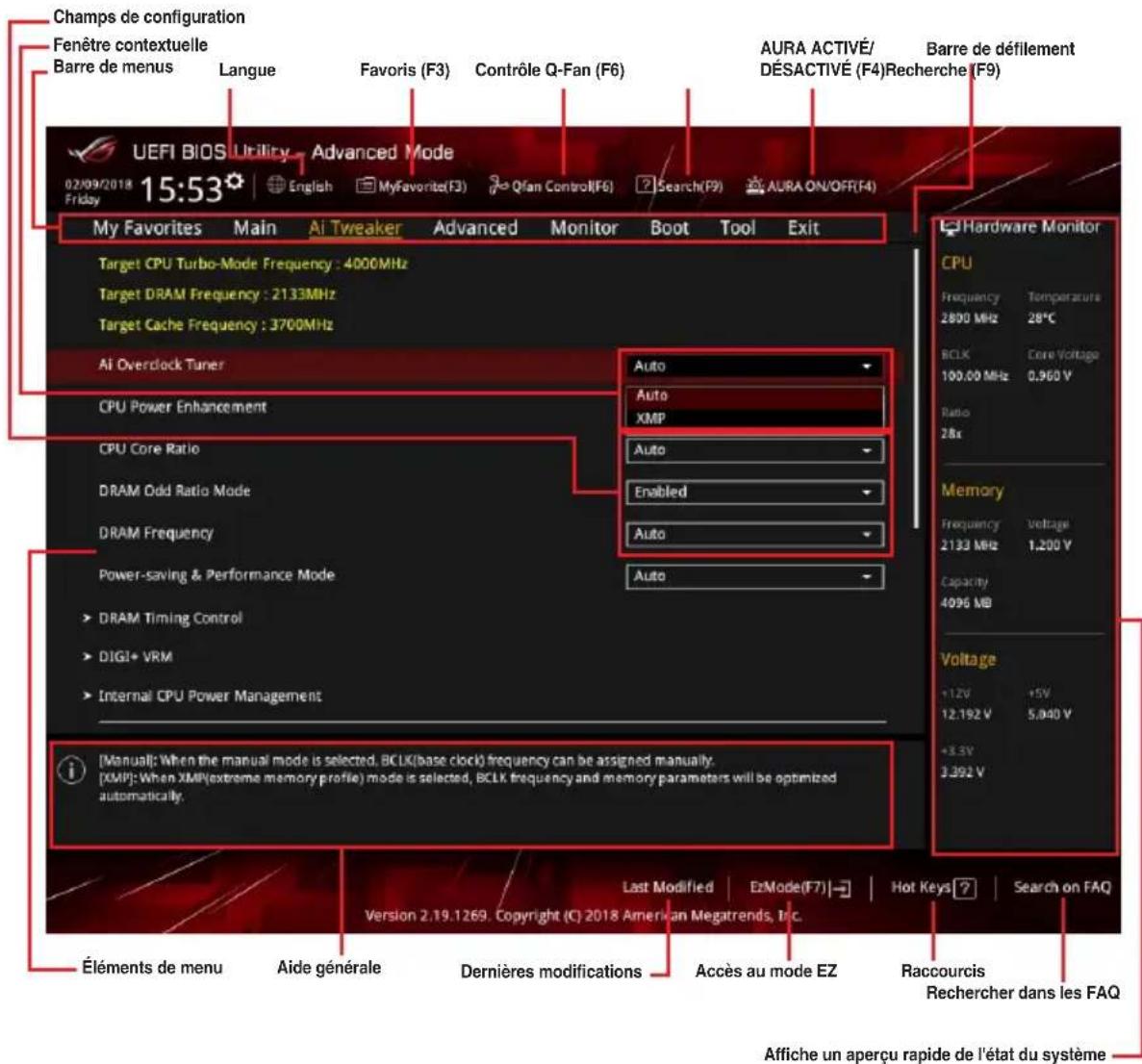

3.2.1 Advanced Mode (Mode avancé)....3-3

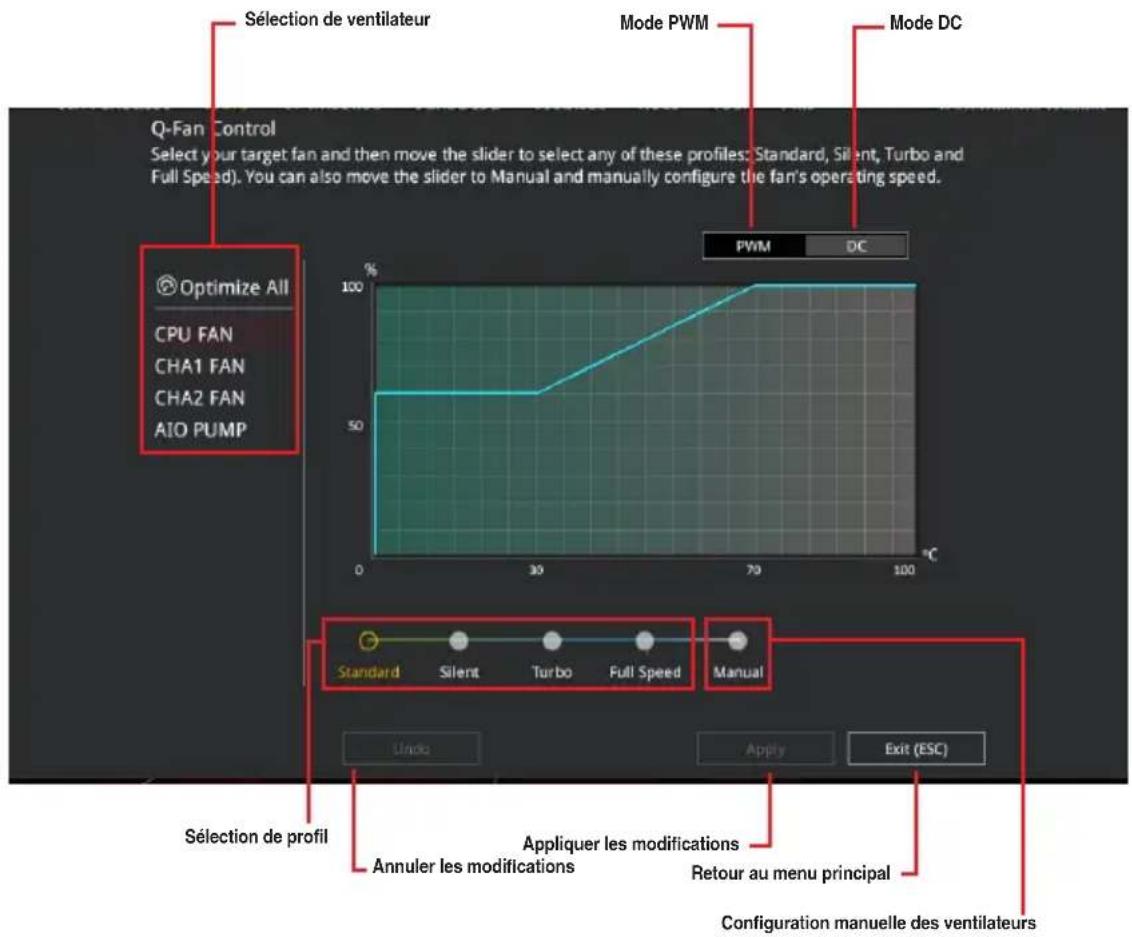

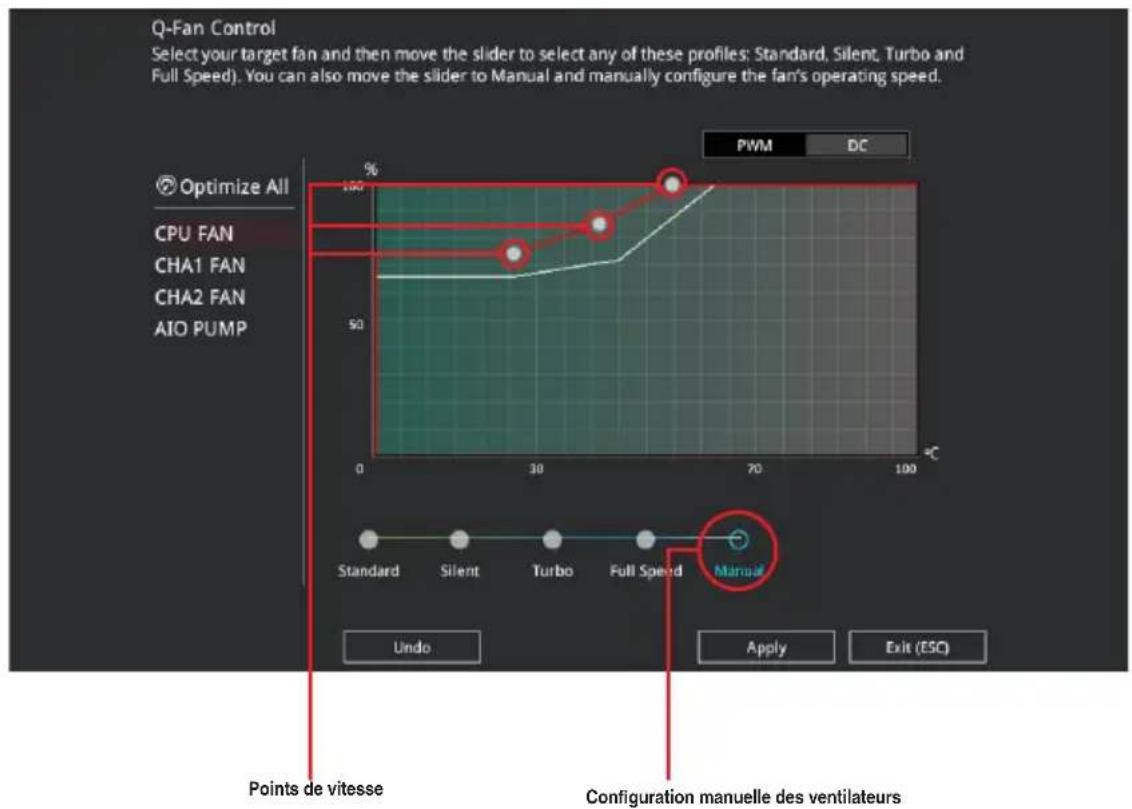

3.2.3 Contrôle Q-Fan....3-7

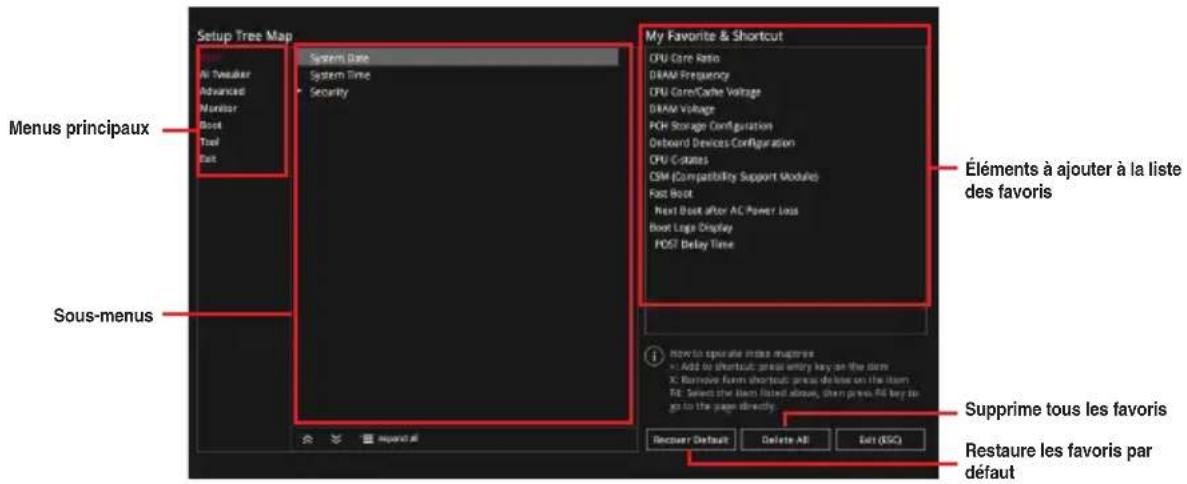

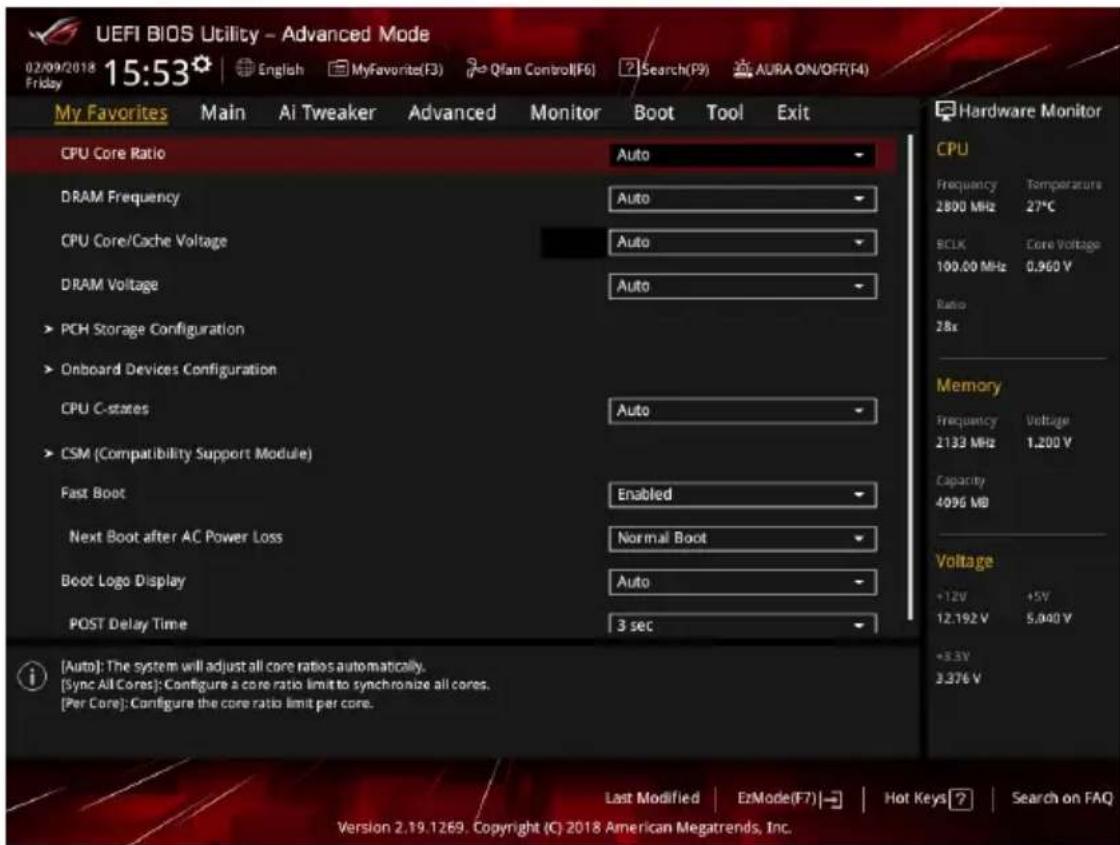

3.3 My Favorites (Favoris).... 3-9

3.4 Menu Main (Principal).... 3-11

3.5 Menu Ai Tweaker....3-11

3.6 Menu Advanced (Avancé).... 3-12

3.6.1 Platform Misc Configuration (Paramètres de plateforme) ...... 3-12

3.6.2 CPU Configuration (Configuration du processeur) 3-12

3.6.3 System Agent (SA) Configuration (Agent de configuration système)....3-13

3.6.4 PCH Configuration (Configuration PCH) 3-13

3.6.5 PCH Storage Configuration (Configuration de stockage de la puce PCH)....3-13

3.6.6 PCH-FW Configuration (Configuration PCH-FW) 3-14

3.6.7 Onboard Devices Configuration (Configuration des périphériques embarqués) 3-14

3.6.8 APM Configuration (Gestion d'alimentation avancée).... 3-14

3.6.9 USB Configuration (Configuration USB) 3-15

3.6.10 Network Stack Configuration (Configuration de pile réseau) ..... 3-15

3.6.11 HDD/SSD SMART Information (Informations SMART disque dur/SSD) 3-15

3.7 Menu Monitor (Surveillance) 3-15

3.8 Menu Boot (Démarrage).... 3-16

3.9 Menu Tool (Outils) 3-17

3.9.1 ASUS EZ Flash 3 utility (Utilitaire ASUS EZ Flash 3).... 3-17

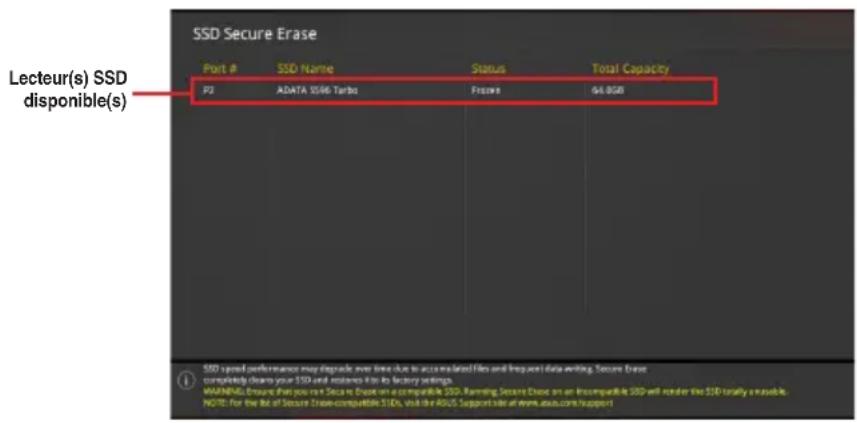

3.9.2 ASUS Secure Erase 3-18

3.9.3 ASUS User Profile (Profil de l'utilisateur).... 3-19

3.9.4 ASUS SPD Information (Informations SPD ASUS) 3-19

3.9.5 Event Log (Journal des événements) 3-19

3.9.6 Graphics Card Information (Informations de carte graphique).... 3-19

3.10 Menu Exit (Sortie) 3-20

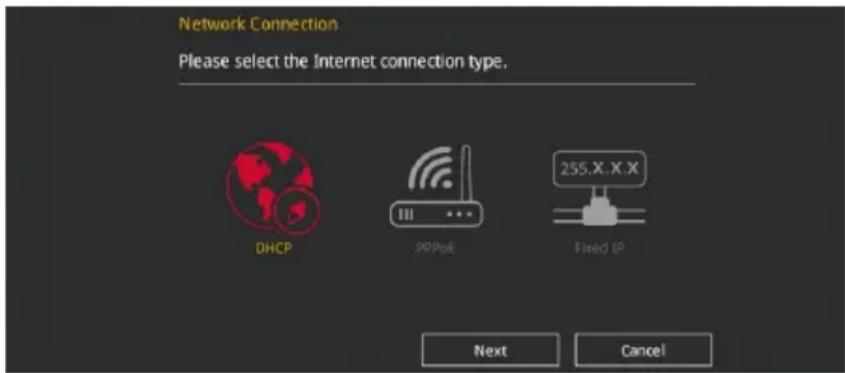

3.11 Mettre à jour le BIOS.... 3-20

3.11.1 EZ Update 3-20

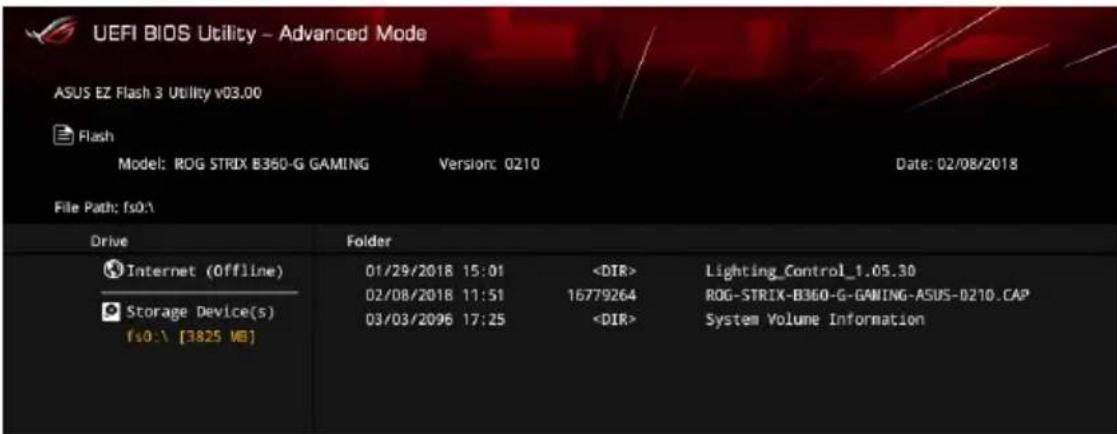

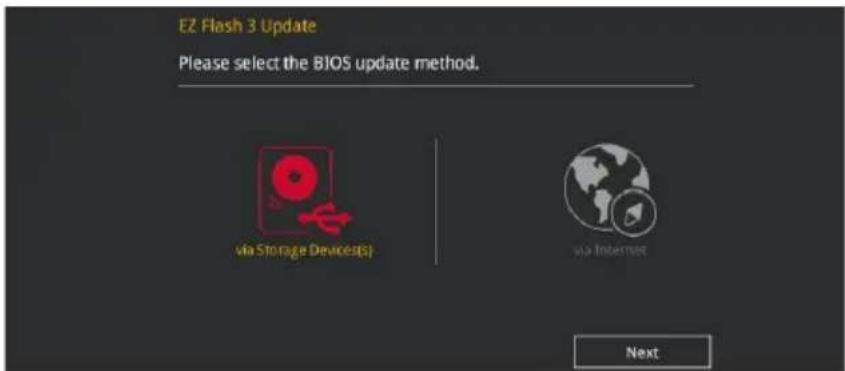

3.11.2 Utilitaire ASUS EZ Flash 3....3-21

3.11.3 Utilitaire ASUS CrashFree BIOS 3....3-23

Annexes

Notices ......A-1

Informations de contact ASUS ......A-5

Consignes de sécurité

Sécurité électrique

• Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.
• Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles. Si possible, déconnectez tous les câbles d'alimentation du système avant d'y installer un périphérique.
• Avant de connecter ou de déconnecter les câbles de la carte mère, vérifiez que tous les câbles d'alimentation sont bien débranchés.
• Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre.
• Vérifiez que votre alimentation fournit une tension électrique adaptée à votre pays. Si vous n'êtes pas certain du type de voltage disponible dans votre région/pays, contactez votre fournisseur électrique local.
• Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.

Sécurité en fonctionnement

• Avant d'installer la carte mère et d'y ajouter des périphériques, lisez attentivement tous les manuels livrés dans la boîte.
• Avant d'utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
• Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des interfaces de connexion et de la circuiterie.
• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.
• Placez le produit sur une surface stable.
• Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualifié ou votre revendeur.

À propos de ce manuel

Ce guide de l'utilisateur contient les informations dont vous aurez besoin pour installer et configurer la carte mère.

Organisation du manuel

Ce manuel contient les parties suivantes :

1. Chapitre 1 : Introduction au produit

Ce chapitre décrit les fonctions de la carte mère et les technologies prises en charge. Il inclut également une description des cavaliers et des divers connecteurs, boutons et interrupteurs de la carte mère.

2. Chapitre 2 : Procédures d'installation de base

Ce chapitre décrit les procédures de configuration matérielles nécessaires lors de l'installation de composants système.

3. Chapitre 3 : Le BIOS

Ce chapitre explique comment modifier les paramètres du système par le biais des menus du BIOS. Une description des paramètres du BIOS est aussi fournie.

Où trouver plus d'informations ?

Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et/ou des logiciels.

1. Site Web ASUS

Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents.

2. Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle, telle que des cartes de garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du contenu standard.

Conventions utilisées dans ce manuel

Pour être sûr d'effectuer certaines tâches correctement, veuillez prendre note des symboles suivants.

DANGER/AVERTISSEMENT : Ces informations vous permettront d'éviter de vous blesser lors de la réalisation d'une tâche.

ATTENTION : Ces informations vous permettront d'éviter d'endommager les composants lors de la réalisation d'une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien.

REMARQUE : Astuces et informations additionnelles pour vous aider à mener une tâche à bien.

Typographie

Texte en gras Indique un menu ou un élément à sélectionner.

Italique

Met l'accent sur une phrase ou un mot.

Une touche entourée par les symboles < et > indique

une touche à presser.

Exemple : signifie que vous devez presser la touche Entrée.

++ Si vous devez presser deux touches ou plus simultanément, le nom des touches est lié par un signe (+).

Résumé des caractéristiques de la ROG STRIX B360-G GAMING

Processeur	Socket 1151 pour processeurs Intel® CoreTM de 8e générationCompatible avec la technologie Intel® Turbo Boost 2.0*La prise en charge de la technologie Intel® Turbo Boost 2.0 varie en fonction du modèle de processeur utilisé
Chipset Intel	® B360
Mémoire	4 x Slots DIMM pour un maximum de 64 GoModules de mémoire DDR4 compatibles : 2666/2400/2133 MHz (non-ECC et un-buffered)*Architecture mémoire Dual-Channel (bi-canal)Compatible avec la technologie Intel® Extreme Memory Profile (XMP)* En raison de certaines limitations du chipset Intel®, les modules de mémoire DDR4 2666 MHz sont compatibles avec les processeurs Intel® 6 cœurs de 8e génération uniquement. Les modules de mémoire supérieurs fonctionnent au taux de transfert maximum de DDR4 2666 MHz.
Sorties vidéo	Compatible avec les processeurs utilisant un chipset graphique intégré - Intel® HD GraphicsSupport de plusieurs sorties d'affichage : HDMI / DVI- Résolution DisplayPort (1.2) : 4096 x 2304 @ 60Hz- Résolution HDMI : 4096 x 2160 @ 24HzMémoire vidéo partagée maximum : 1024 Mo
Technologie multi-GPU	AMD® 2-Way CrossFireXTM
Slots d'extension	1 x SafeSlot PCIe 3.0 x 161 x Slot PCIe 3.0 x 16 (en mode x4)2 x Slots PCIe 3.0 x 1
Stockage	Intel® B360- 6 x Connecteurs SATA 6.0 Gb/sIntel® B360- 1 x Interface M.2 (socket 3) (pour lecteurs M Key 2242/2260/2280) (Mode SATA et PCIE 3.0 x 2)- 1 x Interface M.2 (socket 3) (pour lecteurs M Key 2242/2260/2280) (Mode PCIE 3.0 x4)*- Compatible avec la mémoire Intel® OptaneTM** Avant d'utiliser des modules de mémoire Intel® OptaneTM, vérifiez que les pilotes de la carte mère et le BIOS ont bien été mis à jour dans leur dernière version sur le site de support ASUS.
LAN	Contrôleur Gigabit Intel® I219-V – double interconnexion entre le contrôleur réseau embarqué et le PHY (Physical Layer)ASUS LANGuard

(continue à la page suivante)

Résumé des caractéristiques de la ROG STRIX B360-G GAMING

Audio	CODEC ROG SupremeFX S1220A- Double amplificateur pour casque- Impedance sense pour les sorties casque audio avants et arrières- Prise en charge de la détection et de la réaffectation (en façade uniquement) des prises audio ainsi que de la multidiffusion des flux audio- Audio de grande qualité avec un rapport SNR de 120 dB pour le port de sortie audio et de 113 dB pour le port d'entrée audio- Technologie de blindage SupremeFX ShieldingTMFonctionnalités Audio :- Blindage audio et design lumineux : Garantit une séparation des signaux analogiques et numériques précise et réduit grandement les interférences multilatérales. Votre système est également éclairé par un superbe tracé LED illuminé- Condensateurs audio de fabrication japonaise offrant un son immersif, naturel et doté d'une fidélité exceptionnelle- Port(s) de sortie S/PDIF optique(s) sur le panneau d'E/S- Sonic Radar III- Sonic Studio III
USB	Intel® B360- 2 x Ports USB 3.1 Gen 2 (2 sur le panneau d'E/S, rouge)- 4 x Ports USB 3.1 Gen 1 (2 au milieu, noir)- 6 x Ports USB 2.0 (4 au milieu)
Fonctionnalités spéciales	Gamer's Guardian :- Fonctionnalité ESD Guards pour les ports LAN, Audio, KBMS et USB 3.1 Gen 1 / 2.0- Protection de la DRAM contre les surtensions- Plaque E/S arrière en acier inoxydable- Composants extrêmement durables- DIGI+ VRM- SafeSlotGPU BoostFonctionnalités exclusives- Al Suite 3- BIOS UEFI ASUS : Interface EZ Mode offrant une solution de configuration du BIOS conviviale- Contrôle de l'éclairage Aura ASUSASUS EZ DIY :- ASUS CrashFree BIOS 3- ASUS EZ Flash 3- ASUS MyLogoASUS Q-Design :- ASUS Q-Slot- ASUS Q-DIMMCache E/S pré-montéFan Xpert 4 CORE

(continue à la page suivante)

Résumé des caractéristiques de la ROG STRIX B360-G GAMING

Interfaces de connexion arrières	1 x Port souris + clavier PS/22 x Ports USB 2.01 x Port DVI1 x Port HDMI 1.4b2 x Ports USB 3.1 Gen 2 (2 x Type-A, rouge)1 x Port ethernet (RJ-45)2 x Ports USB 3.1 Gen 11 x Port de sortie S/PDIF optique5 x Prises audio plaquées or
Interfaces de connexion internes	1 x Connecteur pour port audio en façade (AAFP)1 x Connecteur RGB (4 broches)1 x Connecteur USB 3.1 Gen 1 (pour 2 ports USB 3.1 Gen 1 supplémentaires)2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires)1 x Interface M.2 (socket 3) (pour lecteurs M Key 2242/2260/2280) (Mode SATA et PCIE 3.0 x 2)1 x Interface M.2 (socket 3) (pour lecteurs M Key 2242/2260/2280) (Mode PCIE 3.0 x4)1 x Connecteur TPM1 x Connecteur pour port COM6 x Connecteurs SATA 6 Gb/s1 x Connecteur AIO_Pump1 x Connecteur pour ventilateur du processeur1 x Connecteur pour ventilateur du châssis1 x Connecteur d'alimentation EATX 12V (8 broches)1 x Connecteur d'alimentation EATX (24 broches)1 x Cavalier Clear CMOS1 x Connecteur panneau système
BIOS	1 x Flash ROM 128 Mb, BIOS UEFI AMI, PnP, WfM2.0, SM BIOS 3.0, ACPI 6.0, BIOS multilingue, ASUS EZ Flash 3, CrashFree BIOS 3, F6 (Q-Fan), F3 (Favoris), F4 (AURA ACTIVÉ/DÉSACTIVÉ), F9 (Recherche), Historique des modifications, F12 (Impression écran), Infos de SPD ASUS (Serial Presence Detect), ASUS Secure Erase, ASUS User Profile (Profil de l'utilisateur)
Gérabilité réseau WOL, WOR, PXE
Logiciel	PilotesEZ UpdateLogiciel anti-virus (version OEM)Utilitaires ASUS
Systèmes d'exploitation compatibles	Windows® 10 (64 bits)
Format Format micro ATX : 24,4 cm x 24,4 cm

Les caractéristiques sont sujettes à modifications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère.

Contenu de la boîte

Vérifiez la présence des éléments suivants dans l'emballage de votre carte mère.

Carte mère 1 x Carte mère ROG STRIX B360-G GAMING
Câbles 1 x Câble SATA 6 Gb/s 2-en-1
Accessoires	1 x Attache-câble noire
	1 x Autocollant ROG Strix
	1 x Affichette de porte ROG Strix
	1 x Kit de vis M.2
Lecteur application 1 x DVD de support pour cartes mère ROG
Documentation 1 x Guide de l'utilisateur

Si l'un des éléments ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.

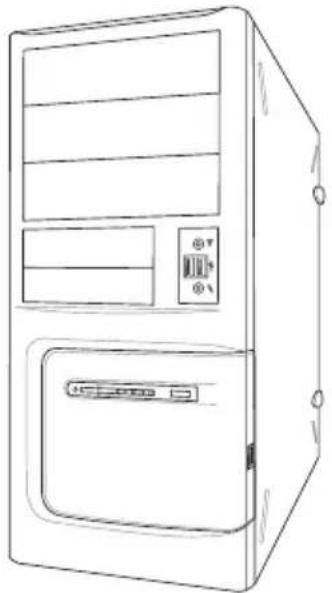

Outils et composants additionnels pour monter un ordinateur de bureau

Châssis d'ordinateur

Ventilateur du processeur compatible Intel® au format 1151

Processeur Intel® au format 1151

Module(s) de mémoire

Lecteur optique SATA (optionnel)

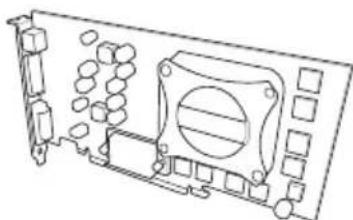

Carte(s) graphique(s)

Les outils et composants illustrés dans le tableau ci-dessus ne sont pas inclus avec la carte mère.

Introduction au produit

1.1 Vue d'ensemble de la carte mère

1.1.1 Avant de commencer

Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres.

• Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.
• Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.
• Tenez les composants par les coins pour éviter de toucher les circuits imprimés.
• Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.
• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

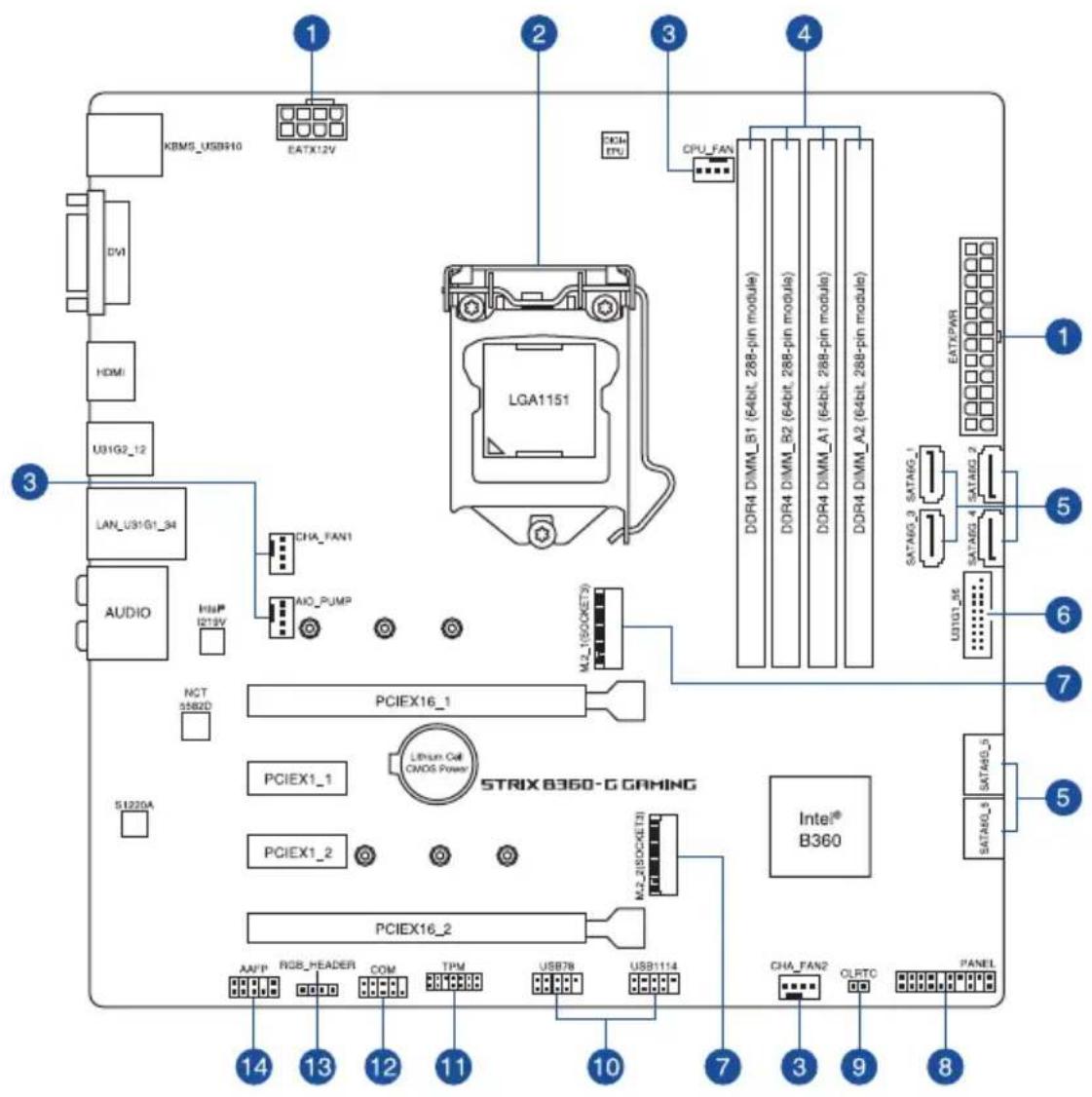

1.1.2 Schéma de la carte mère

KBMS_USB810 EATX12V DVI HDMI U31G2_12 LAN_U31G1_34 AUDIO NCT 55820 S1220A CHA_FAN1 MIO_PUMP LGA1151 PCIEX16_1 STRIX B360-G GAMING PCIEX1_1 PCIEX1_2 PCIEX16_2 AAFP RGB_HEADER COM TPM USB78 USB114 CPU_FAN DDR4 DIMM_B1 (64bit 288-pin module) DDR4 DIMM_B2 (64bit 288-pin module) DDR4 DIMM_A1 (64bit 288-pin module) DDR4 DIMM_A2 (64bit 288-pin module) EATXPAR SATAGG_1 SATAGG_2 SATAGG_3 SATAGG_4 SATAGG_5 SATAGG_6 SATAGG_7 SATAGG_8 SATAGG_9 SATAGG_10 CATHEB B360 CHA_FAN2 OLRTC PANEL 14 13 12 11 10 7 3 9 8

Reportez-vous aux sections 1.1.7 Connecteurs internes et 2.2.1 Connecteurs arrières pour plus d'informations sur les connecteurs internes et externes.

Contenu du schéma

Connecteurs/ Cavaliers/ Ports Page

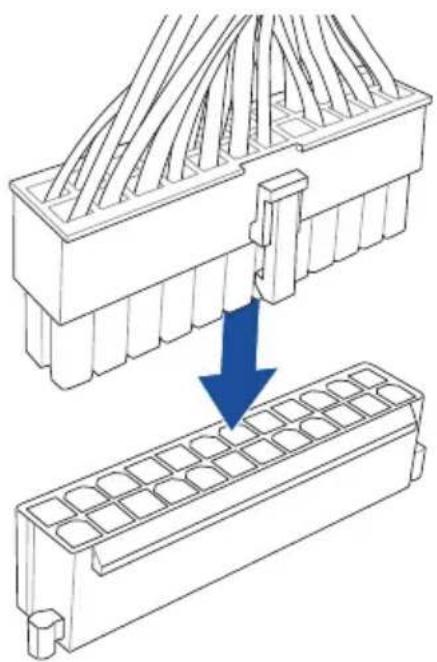

1. Connecteurs d'alimentation ATX (24-pin EATXPWR; 8-pin EATX12V)	1-16
2. Interface de connexion pour processeur LGA1151	1-4

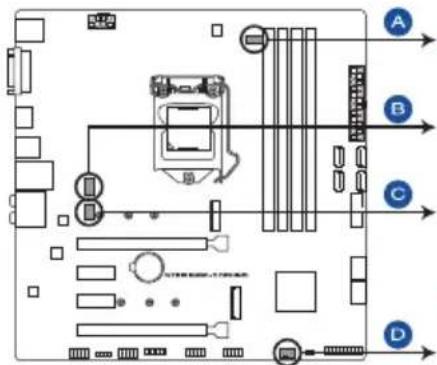

3. Connecteurs pour ventilateurs et pompe (4-pin CPU_FAN; 4-pin AIO_PUMP; 4-pin CHA_FAN1-2)	1-15

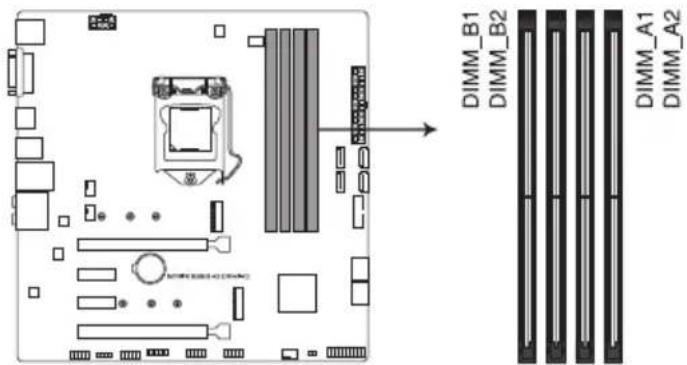

4. Slots DIMM DDR4	1-5

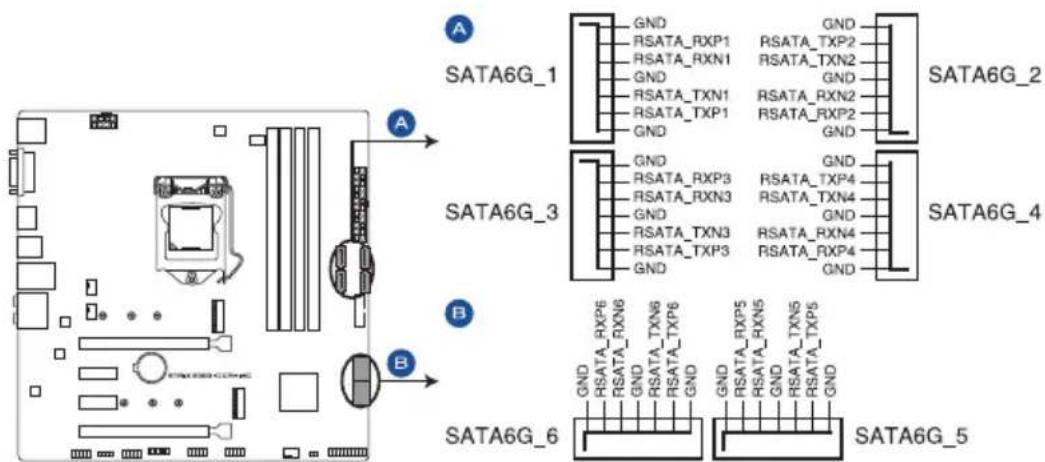

5. Connecteurs Serial ATA 6.0 Gb/s Intel ® (7-pin SATA6G_1-6)	1-10

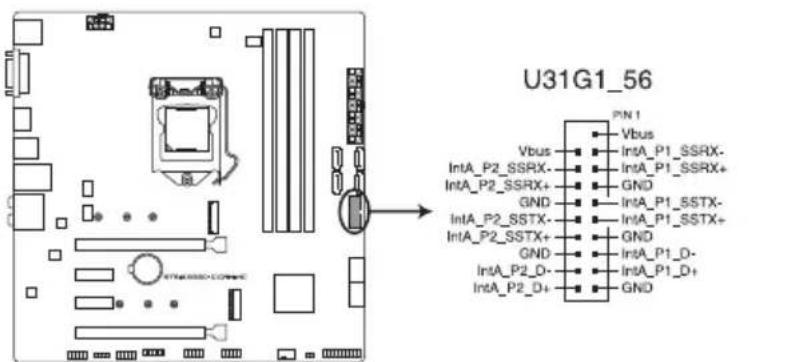

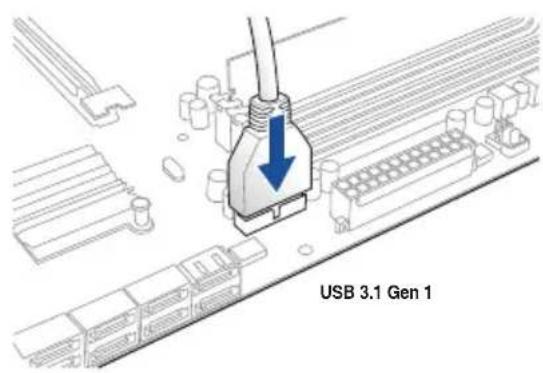

6. Connecteur USB 3.1 Gen 1 (20-1 pin U31G1_56)	1-13

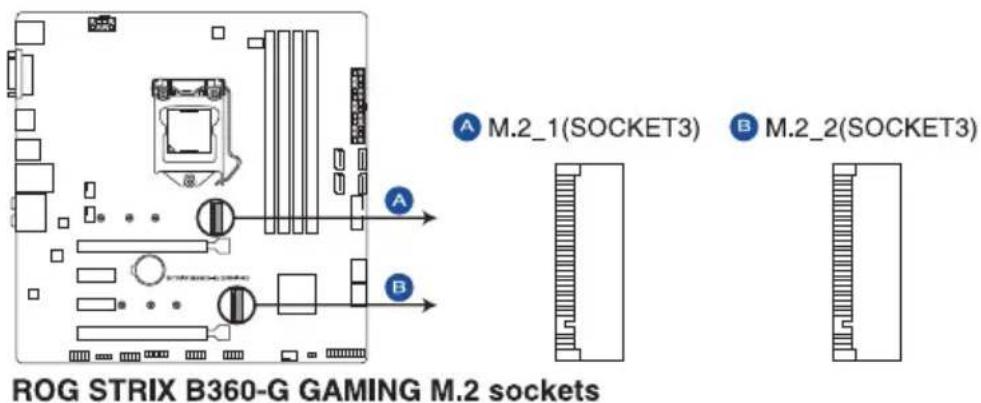

7. Sockets M.2 (M.2_1; M.2_2)	1-12
8. Connecteur panneau système (20-3 pin PANEL)	1-17

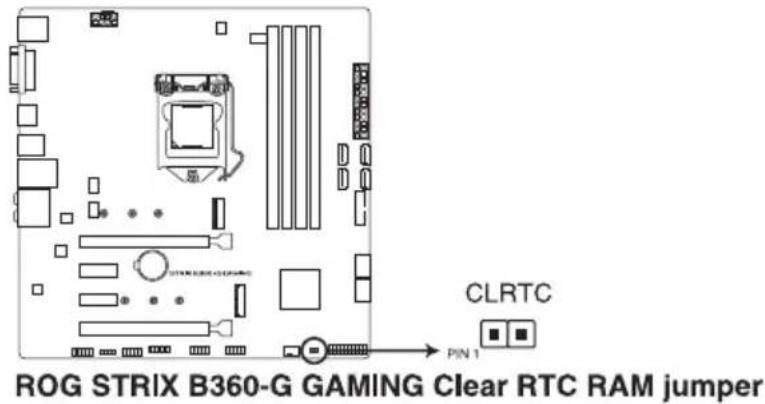

9. Cavalier Clear CMOS (2-pin CLRTC)	1-9

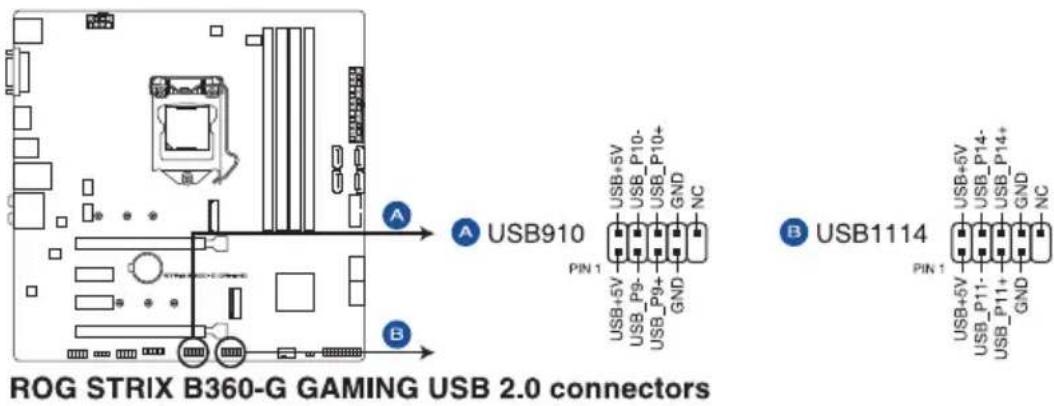

10. Connecteurs USB 2.0 (10-1 pin USB78, USB1114)	1-13

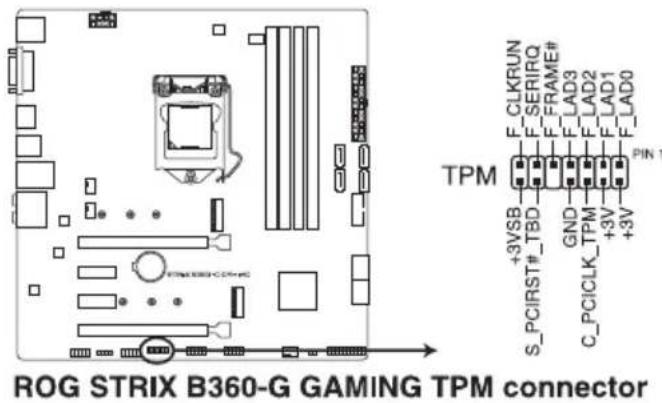

11. Connecteur TPM (14-1 pin TPM)	1-12

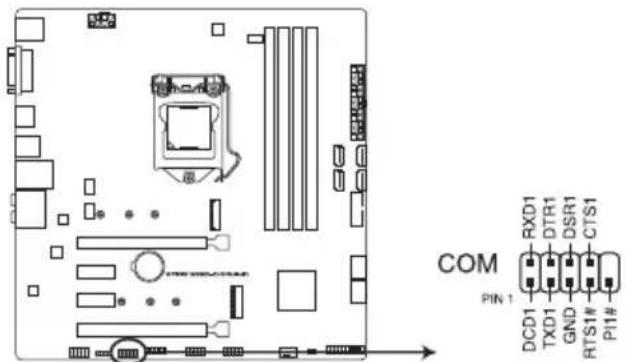

12. Connecteur COM (10-1 pin COM)	1-11

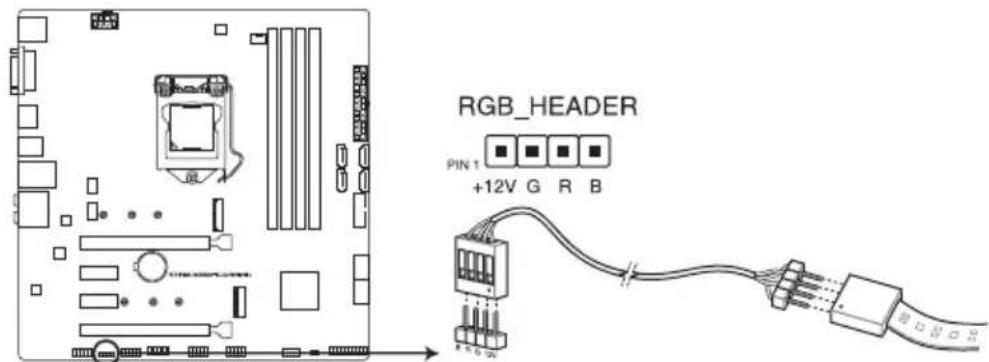

13. Connecteur AURA RGB (4-pin RGB_HEADER)	1-14

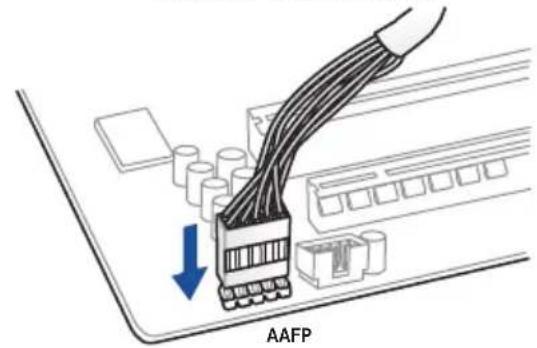

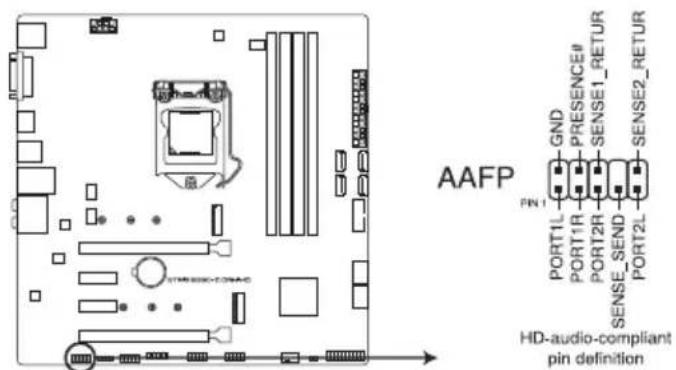

14. Connecteur pour port audio en façade (10-1 pin AAFP)	1-11

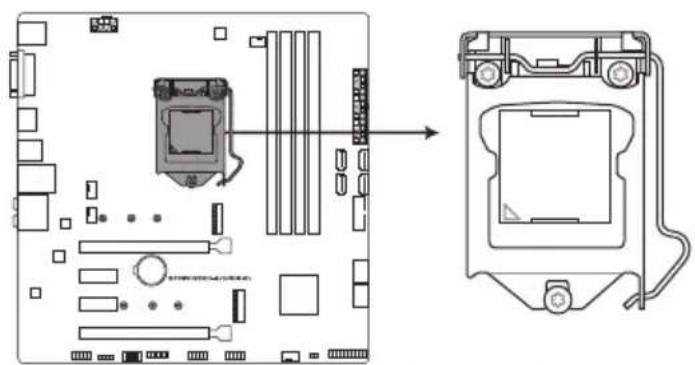

1.1.3 Processeur

La carte mère est livrée avec un socket LGA1151 conçu pour l'installation d'un processeur Intel® Core™ de 8e génération.

Assurez-vous de n'installer que le processeur conçu pour le socket LGA1151. NE PAS installer de processeur conçu pour un socket LGA1150, LGA1155 ou LGA1156 sur un socket LGA1151.

• Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur.
• Lors de l'achat de la carte mère, vérifiez que le couvercle PnP est bien placé sur l'interface de connexion du processeur et que les broches de ce dernier ne sont pas pliées. Contactez immédiatement votre revendeur si le couvercle PnP est manquant ou si vous constatez des dommages sur le couvercle PnP, sur l'interface de connexion, sur les broches ou sur les composants de la carte mère. ASUS prendra en charge les frais de réparation si le dommage a été causé par le transport/transit du produit.
• Conservez bien le couvercle après avoir installé la carte mère. ASUS ne traitera les requêtes de RMA (Autorisation de retour des marchandises) que si la carte mère est renvoyée avec le couvercle placé sur le socket LGA1151.
• La garantie du produit ne couvre pas les dommages infligés aux broches de l'interface de connexion du processeur s'ils résultent d'une mauvaise installation ou d'un mauvais retrait, ou s'ils ont été infligés par un mauvais positionnement, par une perte ou par une mauvaise manipulation ou retrait du couvercle PnP de protection de l'interface de connexion.

1.1.4 Mémoire système

La carte mère est livrée avec quatre slots DIMM réservés à l'installation de modules de mémoire DDR4 (Double Data Rate 4).

Un module DDR4 s'encoche différemment d'un module DDR3 / DDR2 / DDR. NE PAS installer de module de mémoire DDR3, DDR2 ou DDR sur les slots DIMM destinés aux modules DDR4.

Configurations mémoire recommandées

Les slots pour module de mémoire recommandés sont marqués d'une astérisque (*).

Vous pouvez installer des modules de mémoire DDR4 un-buffered et non-ECC de 1 Go, 2 Go, 4 Go, 8 Go et 16 Go sur les interfaces de connexion DDR4.

Vous pouvez installer des modules de mémoire de tailles variables dans les canaux A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les configurations Dual-Channel (Bi-Canal). Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).

• La fréquence de fonctionnement par défaut de la mémoire peut varier en fonction de son SPD. Par défaut, certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.
• Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale (4 modules de mémoire) ou en overclocking.
• Installez toujours des modules de mémoire dotés de la même latence CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations.

1.1.5 Slots d'extension

Assurez-vous d'avoir bien débranché le câble d'alimentation avant d'ajouter ou de retirer des cartes d'extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère.

PCIEX16_1 STRIX 8360-G GAMING PCIEX1_1 PCIEX1_2 PCIEX16_2

N°. Description

Configuration VGA	Mode de fonctionnement PCI Express 3.0
	PCIEX16_1	PCIEX16_2
Une carte VGA/PCIe	x 16 (recommandé pour une carte VGA)	x4

• Il est recommandé d'utiliser un bloc d'alimentation pouvant fournir une puissance électrique adéquate lors de l'utilisation de la technologie CrossFireX™.
• Connectez un ventilateur du châssis au connecteur CHA_FAN1-2 de la carte mère lors de l'utilisation de multiples cartes graphiques pour un meilleur environnement thermique.

Affectation des IRQ pour cette carte mère

	A B C D E F G H
PCIEX16_1 partagé ----
PCIEX1_1 --partagé ----
PCIEX1_2 --partagé ----
PCIEX16_2 partagé ----
M.2_1 partagé ----
M.2_2 partagé ----
Contrôleur réseau Intel® I219V	---partagé ----
Contrôleur XHCI ---partagé ----
IGFX partagé ----
LpcBridge partagé ----
Contrôleur SATA partagé ----
Contrôleur HD Audio partagé ----
SMBus partagé ----
Contrôleur Gbe partagé	----
Contrôleur CNVi WiFi	partagé	----
MOI	partagé	----

1.1.6 Cavaliers

1. Cavalier Clear CMOS (2-pin CLRTC)

Ce cavalier vous permet d'effacer la mémoire RTC (Real Time Clock) du CMOS. La mémoire CMOS stocke les éléments suivants : la date, l'heure et les paramètres du BIOS. La pile bouton embarquée alimente les données de la mémoire vive du CMOS, incluant les paramètres système tels que les mots de passe.

Pour effacer la mémoire RTC :

1. Éteignez l'ordinateur et débranchez le cordon d'alimentation.
2. Court-circuitez les broches 1-2 à l'aide d'un objet métallique ou d'un capuchon de cavalier pendant 5 à 10 secondes.
3. Branchez le cordon d'alimentation et démarrez l'ordinateur.
4. Maintenez enfoncée la touche du clavier lors du démarrage et entrez dans le BIOS pour saisir à nouveau les données.

Ne retirez jamais le capuchon du cavalier CLRTC de sa position par défaut, sauf en cas d'effacement de la mémoire RTC CMOS. Retirez le capuchon peut provoquer un échec de démarrage du système !

• Si les instructions ci-dessus ne permettent pas d'effacer la mémoire RTC, retirez la pile embarquée et déplacez à nouveau le cavalier pour effacer les données de la mémoire RTC CMOS. Puis, réinstallez la pile.
• Vous n'avez pas besoin d'effacer la mémoire RTC lorsque le système se bloque suite à un overclocking. Dans ce dernier cas, utilisez la fonction C.P.R. (CPU Parameter Recall). Éteignez et redémarrez le système afin que le BIOS puisse automatiquement restaurer ses valeurs par défaut.
• Débranchez l'alimentation pour activer la fonction C.P.R. Éteignez puis rallumez la source d'alimentation ou débranchez puis rebranchez le cordon d'alimentation avant de redémarrer le système.

1.1.7 Connecteurs internes

1. Connecteurs Serial ATA 6.0 Gb/s Intel ^ (7-pin SATA6G\_1-6)

Ces connecteurs sont réservés à des câbles Serial ATA pour la connexion de disques durs Serial ATA 6 Gb/s.

SATA6G_1 GND GND RSATA_RXP1 RSATA_TXP2 RSATA_RXN1 RSATA_TXN2 GND GND RSATA_TXN1 RSATA_RXN2 RSATA_TXP1 RSATA_RXP2 GND GND SATA6G_2 GND GND RSATA_RXP3 RSATA_TXP4 RSATA_RXN3 RSATA_TXN4 GND GND RSATA_TXN3 RSATA_RXN4 RSATA_TXP3 RSATA_RXP4 GND GND SATA6G_3 GND GND RSATA_RXP6 RSATA_TXN6 RSATA_RXN6 RSATA_TXP6 GND GND RSATA_RXP5 RSATA_RXN5 RSATA_TXN5 RSATA_TXP5 GND GND SATA6G_4 GND GND RSATA_RXP7 RSATA_TXN7 RSATA_TXP7 RSATA_TXP8 GND GND SATA6G_5

Extrémité à angle droit REMARQUE : à angle droit du lecteur SATA. V connecter cette l'un des connec pour éviter les d les cartes graph

REMARQUE : Connectez l'extrémité à angle droit du câble SATA à votre lecteur SATA. Vous pouvez aussi connecter cette extrémité du câble à l'un des connecteurs SATA embarqués pour éviter les conflits mécaniques avec les cartes graphiques de grande taille.

2. Connecteur pour port audio en façade (10-1 pin AAFP)

Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur.

AAFP GND PRESENCE# SENSE1_RETUR SENSE2_RETUR PIN 1 PORT1L PORT1R PORT2R SENSE_SEND PORT2L HD-audio-compliant pin definition

Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénéficier d'un son de qualité HD.

3. Connecteur COM (10-1 pin COM)

Ce connecteur est réservé à un port série (COM). Connectez le câble du module de port série à ce connecteur, puis installez le module sur un slot PCI libre à l'arrière du châssis.

COM PIN 1 DCD1 TXD1 GND RTS1# PI1# RXD1 DTR1 DSR1 CTS1

Le module COM est vendu séparément.

4. Connecteur TPM (14-1 pin TPM)

Ce connecteur est compatible avec le système Trusted Platform Module (TPM), permettant de stocker en toute sécurité les clés et certificats numériques, les mots de passe et les données. Un système TPM aide aussi à accroître la sécurité d'un réseau, protéger les identités numériques et garantir l'intégrité de la plateforme.

ROG STRIX B360-G GAMING TPM connector TPM F_CLKRUN F_SERIRQ F_FRAME# F_LAD3 F_LAD2 F_LAD1 F_LAD0 +3VSB S_PCIRST#_TBD GND C_PCICLK_TPM +3V +3V PIN 1

Le module TPM est vendu séparément.

5. Socket M.2 (M.2\_1; M.2\_2)

Ces interfaces permettent d'installer des modules M.2 SSD.

ROG STRIX B360-G GAMING M.2 sockets A M.2_1(SOCKET3) B M.2_2(SOCKET3)

• Le socket M.2_1 prend en charge les modules PCIe 3.0 en mode x2 et SATA (pour lecteurs M Key 2242/2260/2280) (PCIE et SATA).
• Le socket M.2_2 prend en charge les modules PCIe 3.0 en mode x4 (pour lecteurs M Key 2242/2260/2280) (PCIE uniquement).
• Le socket M.2_2 est compatible avec la technologie Intel ^ Rapid Storage (IRST) et la mémoire Intel ^ Optane.

Le module SSD M.2 est vendu séparément.

6. Connecteur USB 2.0 (10-1 pin USB910, USB1114)

Ce connecteur est dédié à des ports USB 2.0. Connectez le câble du module USB à l'un de ces connecteurs, puis installez le module dans un slot à l'arrière du châssis. Ces ports sont conformes à la norme USB 2.0 qui peut supporter un débit de 480 Mb/s.

ROG STRIX B360-G GAMING USB 2.0 connectors A USB910 B USB1114 PIN 1 USB+5V USB_P10- USB_P9+ USB_P10+ GND NC USB+5V USB_P10- USB_P9+ GND PIN 1 USB+5V USB_P11- USB_P11+ GND NC

Ne connectez pas de câble 1394 aux ports USB. Le faire peut endommager la carte mère !

Le module USB 2.0 est vendu séparément.

7. Connecteurs USB 3.1 Gen 1 (20-1 pin U31G1\_56)

Ces connecteurs sont réservés à la connexion de ports USB 3.1 Gen 1 supplémentaires. Il est conforme à la norme USB 3.1 Gen 1 qui peut supporter un débit allant jusqu'à 5 Gb/s. Si le panneau avant de votre châssis intègre un port USB 3.1 Gen 1, vous pouvez utiliser ce port pour brancher un périphérique USB 2.0.

U31G1_56 PIN 1 Vbus IntA_P1_SSRX- IntA_P1_SSRX+ GND GND IntA_P1_SSTX- IntA_P1_SSTX+ GND GND IntA_P1_D- IntA_P1_D+ GND

ROG STRIX B360-G GAMING USB 3.1 Gen 1 connector

Le module USB 3.1 Gen 1 est vendu séparément.

8. Connecteurs AURA RGB (4-pin RGB\_HEADER)

Ce connecteur est dédié aux bandes LED RGB.

RGB_HEADER PIN 1 +12V G R B

ROG STRIX B360-G GAMING RGB_HEADER connector

L'en-tête RGB prend en charge 5050 bandes de LED multicolores RGB (12V / G / R / B), avec une puissance nominale maximale de 3A (12V), et pas plus de 3 m.

Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

• L'éclairage et les couleurs réels varient en fonction de la bande LED.
• Si votre bande LED ne s'allume pas, vérifiez que le câble d'extension LED RGB et la bande LED RGB sont connectés dans le bon sens, et que le connecteur 12V est aligné avec l'en-tête 12V de la carte mère.
• La bande LED s'allume uniquement lorsque le système est en cours de fonctionnement.
  • La bande LED est vendue séparément.

9. Connecteurs pour ventilateurs et pompe (4-pin CPU\_FAN; 4-pin AIO\_PUMP; 4-pin CHA\_FAN1-2)

Connectez les câbles des ventilateurs à ces connecteurs sur la carte mère en vous assurant que le fil noir de chaque câble corresponde à la broche de terre de chaque connecteur.

• N'oubliez PAS de connecter les câbles de ventilateur aux connecteurs de la carte mère. Une circulation de l'air insuffisante peut endommager les composants de la carte mère. Ce connecteur n'est pas un cavalier ! Ne placez pas de capuchon de cavalier sur ce connecteur !
• Vérifiez que le câble d'alimentation du ventilateur dédié au processeur est bien branché sur le connecteur CPU_FAN de la carte mère.

Connectez le câble pour pompe de la solution de refroidissement tout-en-un (solution de refroidissement AIO) au connecteur AIO_PUMP, puis connectez les câbles des ventilateurs aux connecteurs CPU_FAN et CHA_fan1.

10. Connecteurs d'alimentation ATX (24-pin EATXPWR; 8-pin EATX12V)

Ces connecteurs sont destinés aux prises d'alimentation ATX. Les prises d'alimentation ont été conçues pour être insérées dans ces connecteurs dans un seul sens. Trouvez le bon sens et appuyez fermement jusqu'à ce que la prise soit bien en place.

• Pour un système totalement configuré, nous vous recommandons d'utiliser une alimentation conforme aux caractéristiques ATX 12 V 2.0 (et versions ultérieures) et qui fournit au minimum 350 W.
• N'oubliez pas de connecter la prise EATX12V 8 broches. Sinon, le système ne démarrera pas.
• Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.
• Si vous souhaitez utiliser deux ou plusieurs cartes graphiques PCI Express x16, utilisez une unité d'alimentation pouvant fournir 1000 W ou plus pour assurer la stabilité du système.

11. Connecteur panneau système (20-3 pin PANEL)

Ce connecteur est compatible avec plusieurs fonctions intégrées au châssis.

PANEL PLED PWRSW SPEAKER +5V Ground Speaker Intruder# CHASSIS PIN 1 HDD_LED+ HDD_LED- Ground RSTCON# NC PLED+ PLED- GND PLED- RESET PLED

• LED d'alimentation système (PLED 2 broches ou 3-1 broches)

Ce connecteur à 2 broches ou 3-1 broches est réservé à la LED d'alimentation système.

Branchez le câble de la LED d'alimentation du châssis à ce connecteur. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

• LED d'activité HDD (2-pin HDD\_LED)

Ce connecteur à 2 broches est dédié à la LED d'activité HDD (activité du disque dur). Branchez le câble de la LED d'activité HDD à ce connecteur. La LED HDD s'allume ou clignote lorsque des données sont lues ou écrites sur le disque dur.

- Connecteur haut-parleur d'alerte système (4-pin SPEAKER)

Ce connecteur à 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut-parleur vous permet d'entendre les bips d'alerte système.

- Bouton d'alimentation ATX/Soft-off (2-pin PWR\_SW)

Ce connecteur est dédié au bouton d'alimentation du système. Appuyer sur le bouton d'alimentation (power) allume le système ou passe le système en mode VEILLE ou SOFT-OFF en fonction des réglages du BIOS. Appuyer sur le bouton d'alimentation pendant plus de quatre secondes lorsque le système est allumé éteint le système.

- Bouton de réinitialisation (2-pin RESET)

Ce connecteur à 2 broches est destiné au bouton de réinitialisation du boîtier. Il sert à redémarrer le système sans l'éteindre.

Procédures d'installation de base

2

2.1 Monter votre ordinateur

Les illustrations de cette section sont données à titre indicatif uniquement. La disposition des composants de la carte mère peut varier en fonction du modèle. Les étapes d'installation sont toutefois identiques.

2.1.1 Installer le processeur

Assurez-vous de n'installer que le processeur conçu pour le socket LGA1151. NE PAS installer de processeur conçu pour LGA1155 et LGA1156 sur le socket LGA1151.

2.1.2 Installer le système de refroidissement

Si nécessaire, appliquez la pâte thermique sur la surface du processeur et du système de refroidissement avant toute installation.

Pour installer le ventilateur du processeur

3

Pour installer une solution de refroidissement AIO

1 AIO_PUMP

JAL_GPU CPU_FAN CHA_FAN1

2.1.3 Installer la carte mère

1. Placez la carte mère dans le châssis en vous assurant que ses ports d'E/S (entrée/ sortie) sont alignés avec la zone d'E/S du châssis.

1. Placez huit (8) vis dans les pas de vis (marqués d'un cercle rouge sur l'illustration ci-dessous) pour sécuriser la carte mère au châssis.

Ne vissez pas trop fort ! Vous risqueriez d'endommager la carte mère.

2.1.4 Installer un module de mémoire

Retirer un module de mémoire

2.1.5 Connexion d'alimentation ATX

1

Assurez-vous de connecter la prise 8 broches.

2.1.6 Connexion de périphériques SATA

2.1.7 Connecteur d'E/S avant

Connecteur pour façade de châssis d'ordinateur

HDD LED M51-TESSR PLED

Connecteur audio pour façade de châssis d'ordinateur

AAFP

Connecteur USB 3.1 Gen 1

USB 3.1 Gen 1

Connecteur USB 2.0

USB 2.0

2.1.8 Installer une carte d'extension

Carte PCIe x16

2.1.9 Installer une carte M.2

2.2 Connecteurs arrières et audio de la carte mère 2.2.1 Connecteurs arrières

1 2 3 4 5 6 7 8 9 HDMI™ ASSEMBLED RADIO & RADIO

Connecteurs arrières
1. Port souris + clavier PS/2 6. Port HDMI
2. Port DVI-D 7. Port USB 3.1 Gen 1 34
3. Port USB 3.1 Gen 2 Type-A 12 8. Port de sortie S/PDIF optique
4. Port ethernet (RJ-45)* 9. Prises audio**
5. Ports USB 2.0 910

** et ** : Reportez-vous aux tableaux de la page suivante pour plus de détails sur les ports réseau et audio.

• Les périphériques USB 3.1 Gen 1/Gen 2 ne peuvent être utilisés que comme périphériques de stockage des données.
• Ne branchez vos périphériques que sur des ports dont le débit de transmission de données est compatible. Il est fortement recommandé de connecter vos périphériques USB 3.1 Gen 2 sur les ports USB 3.1 Gen 2 pour un débit et des performances accrus.

* Témoins des ports réseau

LED ACT/LIEN LED VITESSE
État	Description État Description
Éteint Pas de lien Éteint Connexion 10 Mb/s
Orange Lien établi	Orange Connexion 100 Mb/s
Orange(clignotant)	Activité de données	Vert Connexion 1 Gb/s
Orange(clignotant puis fixe)	Prêt à sortir du mode S5

LED ACT/LIEN LED VITESSE Port réseau

** Configurations audio 2, 4, 5.1 et 7.1 canaux

Port	Casque / 2 canaux	4 canaux 5.1 canaux	7.1 canaux
Bleu clair	Entrée audio Entrée	audio Entrée audio	Haut-parleurs	latéraux
Vert	Sortie audio Sortie haut-parleurs avant		Sortie haut-parleurs avant	Sortie haut-parleurs avant
Rose	Entrée micro Entrée micro Entrée micro		Micro Entrée micro
Orange	-	-	Haut-parleur central/Caisson de basse	Haut-parleur central/Caisson de basse
Noir	-	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières

2.2.2 Connexions audio

Connecteurs audio

orange light blue black lime pink

Connexion à un casque ou un microphone

Connexion à des haut-parleurs stéréo

Connector un système de haut-parleurs 2

Connector un système de haut-parleurs 4

Connexion à un système de haut-parleurs 5.1

Connexion à un système de haut-parleurs 7.1

2.3 Démarrer pour la première fois

1. Après avoir effectué tous les branchements, refermez le châssis d'ordinateur.
2. Assurez-vous que tous les interrupteurs sont éteints.
3. Connectez le câble d'alimentation au connecteur d'alimentation à l'arrière du châssis.
4. Reliez l'autre extrémité du câble d'alimentation à une prise électrique équipée d'une protection contre les surtensions.
5. Allumez l'ordinateur en suivant la séquence suivante :

a. Moniteur
b. Périphériques de stockage externes (en commençant par le dernier sur la chaîne)
c. Alimentation système

1. Après avoir démarré, le voyant lumineux d'alimentation situé en façade du châssis s'allume. Pour les alimentations ATX, le voyant lumineux système s'allume lorsque vous appuyez sur le bouton d'alimentation ATX. Si votre moniteur est compatible avec les standards "non polluants" ou s'il possède une fonction d'économie d'énergie, le voyant lumineux du moniteur peut s'allumer ou passer de la couleur orange à la couleur verte après l'allumage.

Le système exécute alors les tests de démarrage (POST). Pendant ces tests, le BIOS envoie des bips ou des messages additionnels sur l'écran. Si rien ne se produit dans les 30 secondes qui suivent le démarrage de l'ordinateur, le système peut avoir échoué un des tests de démarrage. Vérifiez le réglage des cavaliers et les connexions, ou faites appel au service après-vente de votre revendeur.

Bip BIOS Description
1 bip court Processeur graphique détecté	Démarrage rapide désactivéAucun clavier détecté
1 bip continu suivi de 2 bips courts suivis d'une pause (répété)	Aucune mémoire détectée
1 bip continu suivi de 3 bips courts Processeur graphique non détecté
1 bip continu suivi de 4 bips courts Panne d'un composant matériel

1. Au démarrage, maintenez la touche enfoncée pour accéder au menu de configuration du BIOS. Suivez les instructions du chapitre 3 pour plus de détails.

2.4 Éteindre l'ordinateur

Lorsque le système est sous tension, appuyer sur le bouton d'alimentation pendant moins de 4 secondes passe le système en mode veille ou en mode arrêt logiciel en fonction du paramétrage du BIOS. Appuyer sur le bouton pendant plus de 4 secondes passe le système en mode arrêt logiciel quel que soit le réglage du BIOS.

3.1 Présentation du BIOS

Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de configuration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même fluidité que sous un système d'exploitation. Le terme «BIOS» spécifié dans ce manuel fait référence au «BIOS UEFI» sauf mention spéciale.

Le BIOS (Basic Input and Output System) stocke divers paramètres matériels du système tels que la configuration des périphériques de stockage, les paramètres d'overclocking, les paramètres de gestion de l'alimentation et la configuration des périphériques de démarrage nécessaires à l'initialisation du système dans le CMOS de la carte mère. De manière générale, les paramètres par défaut du BIOS conviennent à la plupart des utilisations de cette carte mère pour assurer des performances optimales. Il est recommandé de ne pas modifier les paramètres par défaut du BIOS sauf dans les cas suivants :

• Un message d'erreur apparaît au démarrage du système et requiert l'accès au BIOS.
• Un composant installé nécessite un réglage spécifique ou une mise à jour du BIOS.

Une mauvaise utilisation du BIOS peut entraîner une instabilité du système ou un échec de démarrage. Il est fortement recommandé de ne modifier les paramètres du BIOS qu'avec l'aide d'un technicien qualifié.

Lors du téléchargement ou de la mise à jour du BIOS de cette carte mère, n'oubliez pas de renommer le fichier SB360GG.CAP.

3.2 Programme de configuration du BIOS

Utilisez le programme de configuration du BIOS pour mettre à jour ou modifier les options de configuration du BIOS. L'écran du BIOS comprend la touche Pilote et une aide en ligne pour vous guider lors de l'utilisation du programme de configuration du BIOS.

Accéder au BIOS au démarrage du système

Pour accéder au BIOS au démarrage du système, appuyez sur ou lors du POST (Power-On Self Test). Si vous n'appuyez pas sur ni sur , le POST continue ses tests.

Accéder au BIOS après le POST

Pour accéder au BIOS après le POST, vous pouvez :

• Appuyer simultanément sur ++.
• Appuyer sur le bouton de réinitialisation du châssis.
• Appuyer sur le bouton d'alimentation pour éteindre puis rallumer le système. N'utilisez cette méthode que si les deux méthodes précédentes ont échoué.

Une fois l'une des ces trois options utilisée, appuyez sur pour accéder au BIOS.

• Les captures d'écrans du BIOS incluses dans cette section sont données à titre indicatif et peuvent différer de celles apparaissant sur votre écran.
• Assurez-vous d'avoir connecté une souris USB à la carte mère si vous souhaitez utiliser ce type de périphérique de pointage dans le BIOS.
• Si le système devient instable après avoir modifié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche . Consultez la section 3.10 Menu Exit (Sortie) pour plus de détails.
• Si le système ne démarre pas après la modification d'un ou plusieurs paramètres du BIOS, essayez d'effacer la mémoire CMOS pour restaurer les options de configuration par défaut de la carte mère. Consultez la section 1.1.6 Cavaliers et orifices pour plus d'informations sur l'effacement de la mémoire CMOS.
• Le BIOS ne supporte pas les périphériques Bluetooth.

Visitez le site Web d'ASUS pour plus de détails sur le BIOS.

L'écran de menu BIOS

Le programme de configuration du BIOS possède deux interfaces de configuration : EZ Mode (Mode EZ) et Advanced Mode (Mode avancé). Vous pouvez changer de mode à partir de Setup Mode (Mode de configuration) dans le menu Boot (Démarrage) ou en appuyant sur la touche .

3.2.1 Advanced Mode (Mode avancé)

L'interface Advanced Mode (Mode avancé) offre des options avancées pour les utilisateurs expérimentés dans la configuration des paramètres du BIOS. L'écran ci-dessous est un exemple de l'interface Advanced Mode. Consultez les sections suivantes pour plus de détails sur les diverses options de configuration.

Le type d'interface par défaut du BIOS peut être modifié. Reportez-vous à l'élément Setup Mode (Mode de configuration) dans la section Menu Boot (Démarrage) pour plus de détails.

Champs de configuration Fenêtre contextuelle Barre de menus Langue Favoris (F3) Contrôle Q-Fan (F6) AURA ACTIVÉ/ DÉSACTIVÉ (F4)Recherche (F9) UEFI BIOS Utility Advanced Mode 02/09/2018 15:53 English MyFavorite(F3) Qfan Control(F6) Search(F9) AURA ON/OFF(F4) My Favorites Main Ai Tweaker Advanced Monitor Boot Tool Exit Target CPU Turbo-Mode Frequency : 4000MHz Target DRAM Frequency : 2133MHz Target Cache Frequency : 3700MHz AI Overclock Tuner Auto CPU Power Enhancement Auto XMP CPU Core Ratio Auto DRAM Odd Ratio Mode Enabled DRAM Frequency Auto Power-saving & Performance Mode Auto DRAM Timing Control DIGI+ VRM Internal CPU Power Management [Manual]: When the manual mode is selected, BCLK(base clock) frequency can be assigned manually. [XMP]: When XMP(extreme memory profile) mode is selected, BCLK frequency and memory parameters will be optimized automatically. Last Modified EzMode(F7) Hot Keys Search on FAQ Version 2.19.1269 Copyright (C) 2018 American Megatrends, Inc. Éléments de menu Aide générale Dernières modifications Accès au mode EZ Raccourcis Rechercher dans les FAQ Hardware Monitor CPU Frequency Temperature 2800 MHz 28°C BCLK Core Voltage 100.00 MHz 0.960 V Ratio 28x Memory Frequency Voltage 2133 MHz 1,200 V Capacity 4096 MB Voltage +12V +5V 12.192 V 5,040 V +3.3V 3.392 V Affiche un aperçu rapide de l'état du système

Barre de menus

La barre de menus située en haut de l'écran affiche les éléments suivants :

My Favorites (Favoris)	Accès rapide aux éléments de configuration les plus utilisés.
Main (Principal) Modification des paramètres de base du système
Ai Tweaker Modification des paramètres d'overclocking du système
Advanced (Avancé)	Modification des paramètres avancés du système
Monitor (Surveillance)	Affiche la température et l'état des différentes tensions du système et permet de modifier les paramètres de ventilation.
Boot (Démarrage) Modification des paramètres de démarrage du système
Tool (Outils) Modification des paramètres de certaines fonctions spéciales
Exit (Sortie)	Sélection des options de sortie ou restauration des paramètres par défaut

Éléments de menu

L'élément sélectionné dans la barre de menu affiche les éléments de configuration spécifiques à ce menu. Par exemple, sélectionner Main affiche les éléments du menu principal.

Les autres éléments My Favorites (Favoris), Ai Tweaker, Advanced (Avancé), Monitor (Surveillance), Boot (Démarrage), Tool (Outils) et Exit (Sortie) de la barre des menus ont leurs propres menus respectifs.

Éléments de sous-menu

Si un signe “>” apparaît à côté de l'élément d'un menu, ceci indique qu'un sous-menu est disponible. Pour afficher le sous-menu, sélectionnez l'élément souhaité et appuyez sur la touche de votre clavier.

Langue

De nombreuses langues d'utilisation sont disponibles pour l'interface de configuration du BIOS. Cliquez sur ce bouton pour sélectionner la langue que vous souhaitez voir s'afficher sur l'écran du BIOS.

Favoris (F3)

Favoris est un espace personnel à partir duquel vous pouvez aisément accéder et modifier vos éléments de configuration de BIOS favoris. Sélectionnez les paramètres de BIOS fréquemment utilisés et ajoutez-les à la liste des favoris.

Consultez la section 3.3 Favoris pour plus de détails.

Contrôle Q-Fan (F6)

La fonctionnalité Q-Fan permet de gérer et de personnaliser les réglages des ventilateurs installés. Utilisez ce bouton pour régler les ventilateurs manuellement selon vos besoins.

Consultez la section 3.2.3 Contrôle Q-Fan pour plus de détails.

Recherche (F9)

Ce bouton vous permet d'effectuer une recherche par nom d'élément BIOS, entrez le nom de l'élément pour trouver l'entrée correspondante à l'élément.

AURA (F4)

Ce bouton permet d'allumer ou d'éteindre l'éclairage LED RGB ou la LED fonctionnelle.

[ON] Tous les effets AURA seront activés. (Mode par défaut)

[OFF] Tous les effets AURA seront désactivés.

[Stealth Mode] Les LED fonctionnelles (Q-Code et HDD_LED) ainsi que tous les effets AURA seront désactivés.

Rechercher dans les FAQ

Déplacez votre souris au-dessus de ce bouton pour afficher un code QR. Numérisez ce code QR avec votre appareil mobile pour vous connecter à la page web de FAQ sur le BIOS ASUS.

Vous pouvez également numériser le code QR ci-dessous :

Une barre de défilement apparaît à droite de l'écran de menu lorsque tous les éléments ne peuvent pas être affichés à l'écran. Utilisez les touches directionnelles haut/bas ou les touches / de votre clavier pour afficher le reste des éléments.

Aide générale

Au bas de l'écran de menu se trouve une brève description de l'élément sélectionné. Utilisez la touche pour faire une capture d'écran du BIOS et l'enregistrer sur un périphérique de stockage amovible.

Champs de configuration

Ces champs affichent les valeurs des éléments de menu. Si un élément est configurable par l'utilisateur, vous pouvez en changer la valeur. Vous ne pouvez pas sélectionner un élément qui n'est pas configurable par l'utilisateur.

Les champs configurables sont surlignés lorsque ceux-ci sont sélectionnés. Pour modifier la valeur d'un champ, sélectionnez-le et appuyez sur la touche de votre clavier pour afficher la liste des options de configuration disponibles.

Raccourcis

Ce bouton contient les touches de navigation de l'interface de configuration du BIOS. Les touches de navigation permettent de naviguer et sélectionner/modifier les divers éléments disponibles dans l'interface de configuration du BIOS.

Dernières modifications

Un bouton est disponible dans le BIOS pour vous permettre d'afficher les éléments de configuration du BIOS qui ont été récemment modifiés et enregistrés.

3.2.2 EZ Mode (Mode EZ)

L'interface EZ Mode offre une vue d'ensemble des informations de base du système et permet aussi de modifier la langue du BIOS, le mode de performance et l'ordre de démarrage des périphériques. Pour accéder à l'interface Advanced Mode, sélectionnez Advanced Mode ou appuyez sur la touche de votre clavier.

Pour basculer de l'interface Advanced Mode (Mode avancé) vers l'interface EZ Mode (Mode EZ), sélectionnez EZ Mode (F7) ou appuyez sur la touche de votre clavier.

Affiche un aperçu rapide de l'état du système Modifie la langue du BIOS Recherche (F9) AURA ACTIVÉ/DÉSACTIVÉ (F4) UEFI BIOS Utility - EZ Mode 02/06/2018 15:59 English Search(F9) AURA ON/OFF(F4) Information CPU Temperature CPU Core Voltage ROG STRIX B360-G GAMING BIOS Ver. 0210 0.960 V Intel(R) Core(TM) 15-8400 CPU @ 2.80GHz Motherboard Temperature Speed: 2800 MHz 28°C 26°C Memory: 4096 MB (DDR4 2133MHz) DRAM Status SATA Information DIMM_A1: N/A DIMM_A2: Apacer 4096MB 2133MHz DIMM_01: N/A DIMM_02: N/A X.M.P. Disabled Disabled Intel Rapid Storage Technology On Off Boot Priority Switch all CPU FAN CPU FAN CHA1 FAN N/A CHA2 FAN N/A AIO PUMP N/A QFan Control Boot Menu(F8) État de la technologie Intel Rapid Storage Effiche la vitesse du ventilateur du processeur. Appuyez sur ce bouton pour régler les ventilateurs manuellement Charge les paramètres par défaut Enregistre les modifications et redémarre le système Accès au mode avancé Rechercher dans les FAQ Affiche la liste des périphériques de démarrage Sélection de la priorité des périphériques de démarrage

Les options de la séquence de démarrage varient en fonction des périphériques installés.

3.2.3 Contrôle Q-Fan

La fonctionnalité Q-Fan vous permet de sélectionner un profil de ventilateur pour une utilisation spécifique ou configurer manuellement la vitesse de rotation des ventilateurs installés.

Sélection de ventilateur Mode PWM Mode DC Q-Fan Control Select your target fan and then move the slider to select any of these profiles: Standard, Silent, Turbo and Full Speed). You can also move the slider to Manual and manually configure the fan's operating speed. Optimize All CPU FAN CHA1 FAN CHA2 FAN AIO PUMP PWM DC % 100 0 50 Standard Silent Turbo Full Speed Manual Sélection de profil Annuler les modifications Appliquer les modifications Retour au menu principal Configuration manuelle des ventilateurs Undo Apply Exit (ESC)

Configuration manuelle des ventilateurs

Sélectionnez le mode Manual (Manuel) de la liste des profils pour configurer manuellement la vitesse de rotation des ventilateurs.

Pour configurer vos ventilateurs manuellement :

1. Sélectionnez un ventilateur.
2. Faites glisser les points de vitesse pour modifier la vitesse de rotation du ventilateur.
3. Cliquez sur Apply (Appliquer) pour enregistrer les modifications et cliquez sur Exit (ESC) (Sortie) pour quitter.

3.3 My Favorites (Favoris)

My Favorites est un espace personnel à partir duquel vous pouvez aisément accéder et modifier vos éléments de configuration de BIOS favoris.

My Favorites (Mes favoris) comprend plusieurs éléments par défaut liés aux performances, à l'économie d'énergie et au démarrage rapide. Vous pouvez personnaliser cet écran en ajoutant ou en supprimant des éléments.

Ajouter des éléments à la liste des favoris

Pour ajouter un élément fréquemment utilisé à la liste des favoris :

1. Appuyez sur la touche de votre clavier ou cliquez sur BIOS pour accéder à la liste des menus du BIOS.

sur l'écran du

1. Sélectionnez le(s) élément(s) de BIOS à ajouter à la liste de vos favoris.

Setup Tree Map No Textbook Advanced Monitor Boot Tool Exit Systems Date System Time Security My Favorite & Shortcut CPU Core Ratio DRAM Frequency CPU Core/Caner Voltage DRAM Voltage FCH Storage Configuration Onboard Devices Configuration CPU C-states CSM (Compatibility Support Module) Fast Boot Next Boot after AC Power Loss Boot Logo Display POST Delay Time Sous-menus Supprime tous les favors Restaure les favoris par défaut

1. Sélectionnez l'un des menus principaux, puis cliquez sur le sous-menu à ajouter à la liste des favoris en cliquant sur l'icône + ou en appuyant sur la touche de votre clavier.

Les éléments suivants ne peuvent pas être ajoutés à la page des favoris :

• Les éléments dotés d'options de sous-menus
• Les éléments gérés par l'utilisateur comme la langue ou la priorité de démarrage

• Les éléments fixes tels que la date et l'heure et les informations dédiées au SPD.

• Cliquez sur Exit (ESC) (Quitter) ou appuyez sur la touche <Échap> de votre clavier pour quitter la liste des menus du BIOS.

• Les éléments de BIOS sélectionnés seront dès lors disponibles dans la liste de vos favoris.

3.4 Menu Main (Principal)

L'écran du menu principal apparaît lors de l'utilisation de l'interface Advanced Mode du BIOS. Ce menu offre une vue d'ensemble des informations de base du système et permet aussi de régler la date, l'heure, la langue et les paramètres de sécurité du système.

Security (Sécurité)

Ce menu permet de modifier les paramètres de sécurité du système.

• Si vous avez oublié le mot de passe d'accès au BIOS, vous pouvez le réinitialiser en effaçant la mémoire CMOS. Consultez la section 1.1.6 Cavaliers et orifices pour plus d'informations sur l'effacement de la mémoire CMOS.
• Les éléments Administrator (Administrateur) ou User Password (Mot de passe utilisateur) affichent la valeur par défaut Not Installed (Non défini). Après avoir défini un mot de passe, ces éléments affichent Installed (Défini).

3.5 Menu Ai Tweaker

Le menu Ai Tweaker permet de configurer les éléments liés à l'overclocking.

Prenez garde lors de la modification des éléments du menu Ai Tweaker. Une valeur incorrecte peut entraîner un dysfonctionnement du système.

Les options de configuration de cette section varient en fonction du type de processeur et de modules de mémoire installés sur la carte mère.

Ai Overclock Tuner (Réglages Ai Overclock)

Sélectionne les options d'overclocking du processeur pour obtenir la fréquence interne souhaitée.

[Auto] Charge les paramètres d'overclocking optimaux pour le système.

[X.M.P.] À n'utiliser que si vous avez installé des modules de mémoire compatibles avec la technologie eXtreme Memory Profile (X.M.P.). Permet d'optimiser les performances du système.

L'option de configuration [X.M.P.] n'apparaît que si vous avez installé des modules de mémoire compatibles avec la technologie eXtreme Memory Profile (X.M.P).

CPU Core Ratio (Ratio du cœur du processeur)

Détermine le ratio du cœur du processeur.

Options de configuration : [Auto] [Sync All Cores] [Per Core]

DRAM Frequency (Fréquence mémoire DRAM)

Permet de définir la fréquence de fonctionnement de la mémoire. Les options de configuration varient en fonction du réglage de la fréquence de base BCLK. Sélectionnez l'option [Auto] pour utiliser le réglage optimal.

Options de configuration : [Auto] [DDR4-800MHz] - [DDR4-8533MHz]

Internal CPU Power Management (Gestion d'alimentation interne du processeur)

Les sous-éléments suivants permettent de régler le ratio et certaines autres fonctionnalités du processeur.

Intel® SpeedStep™

Le système d'exploitation ajuste dynamiquement la tension et la fréquence noyau du processeur pour aider à réduire la consommation électrique et la chaleur émise par le processeur.

Options de configuration : [Auto] [Enabled] [Disabled]

Turbo Mode (Mode Turbo)

[Enabled] Les cœurs du processeur fonctionnent plus vite sous certaines conditions. [Disabled] Désactive cette fonction.

3.6 Menu Advanced (Avancé)

Le menu Advanced permet de modifier certains paramètres du processeur et d'autres composants du système.

Prenez garde lors de la modification des paramètres du menu Advanced. Une valeur incorrecte peut entraîner un dysfonctionnement du système.

3.6.1 Platform Misc Configuration (Paramètres de plateforme)

Les éléments de ce menu vous permettent de changer ASPM par PCH et SA PCI Express.

3.6.2 CPU Configuration (Configuration du processeur)

Les éléments de ce menu affichent les informations du processeur automatiquement détectées par le BIOS.

Les éléments de ce menu peuvent varier selon le type de processeur installé.

CPU - Power Management Control (Options de gestion d'alimentation du processeur)

Les éléments de ce menu permettent de régler les fonctionnalités d'alimentation du processeur.

Intel® SpeedStep™

Cet élément permet la prise en charge de plus de deux fréquences.

Options de configuration : [Auto] [Disabled] [Enabled]

Turbo Mode (Mode Turbo)

Active ou désactive la technologie Intel® Turbo Mode. Cet élément permet aux cœurs du processeur de fonctionner plus rapidement que la fréquence de fonctionnement de base lorsque ceux-ci sont en dessous des spécifications d'alimentation, de courant et de température.

Options de configuration : [Disabled] [Enabled]

CPU C-States (État C-State du processeur)

Détermine l'état C-State du processeur.

Options de configuration : [Auto] [Disabled] [Enabled]

3.6.3 System Agent (SA) Configuration (Agent de configuration système)

Les éléments de ce menu vous permettent de régler la vitesse de lien du port PEG et multi-affichage.

3.6.4 PCH Configuration (Configuration PCH)

Les éléments de ce menu vous permettent de régler la vitesse PCH PCI Express.

Configure certains paramètres des slots PCI Express.

PCIe Speed (Vitesse de PCIe)

Détermine automatiquement la vitesse des slots PCI Express.

Options de configuration : [Auto] [Gen1] [Gen2] [Gen3]

3.6.5 PCH Storage Configuration (Configuration de stockage de la puce PCH)

Lors de l'accès au BIOS, celui-ci détecte automatiquement la présence des périphériques SATA. Ces éléments affichent Not Present si aucun lecteur SATA n'est installé dans le système.

SATA Controller(s) (Contrôleur(s) SATA)

Active ou désactive le périphérique SATA.

Options de configuration : [Enabled] [Disabled]

Les éléments suivants n'apparaissent que si SATA Controller(s) est réglé sur [Enabled].

SATA Mode Selection (Sélection de mode SATA)

Détermine le mode de configuration SATA.

[AHCI] Si vous souhaitez que les disques durs Serial ATA utilisent

la fonction AHCI (Advanced Host Controller Interface), réglez cet élément sur [AHCI]. L'interface AHCI autorise le pilote de stockage embarqué à activer des fonctionnalités SATA avancées permettant d'améliorer les performances de stockage quelle que soit la charge du système en laissant au disque le soin d'optimiser en interne l'ordre des commandes.

Réglez cet élément sur [Intel RST With Intel Optane System Acceleration] si vous souhaitez activer la technologie Intel Optane System Acceleration.

S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology - Technique d'Auto surveillance, d'Analyse et de Rapport) est un système de surveillance qui affiche un message d'avertissement pendant le POST (Auto-test au démarrage) quand une erreur survient au niveau des disques durs.

Options de configuration : [On] [Off]

SATA6G\_1(Noir) - SATA6G\_6(Noir)

SATA6G_1(Noir) - SATA6G_6(Noir)

Cet élément permet d'activer ou de désactiver les connecteurs SATA de manière individuelle.

Options de configuration : [Disabled] [Enabled]

Hot Plug (Branchement à chaud)

Cet élément n'apparaît que si l'option SATA Mode Selection a été réglée sur [AHCI] et permet d'activer ou de désactiver la prise en charge du branchement à chaud pour les lecteurs SATA.

Options de configuration : [Disabled] [Enabled]

3.6.6 PCH-FW Configuration (Configuration PCH-FW)

Permet de configurer le firmware TPM.

3.6.7 Onboard Devices Configuration (Configuration des périphériques embarqués)

Les éléments de ce menu vous permettent de basculer entre les lignes PCIe et de configurer les périphériques embarqués.

HD Audio (Contrôleur HD Audio)

Active ou désactive le contrôleur haute définition audio.

Options de configuration : [Disabled] [Enabled]

Intel LAN Controller (Contrôleur réseau Intel®)

Active ou désactive les contrôleurs réseau Intel®. Options de configuration : [Disabled] [Enabled]

RGB LED lighting (Éclairage LED RGB)

Lorsque le système est en état de fonctionnement

Permet d'allumer ou d'éteindre l'éclairage LED RGB lorsque le système est en état de fonctionnement.

Options de configuration : [On] [Off]

3.6.8 APM Configuration (Gestion d'alimentation avancée)

Les éléments de ce menu vous permettent de définir les paramètres de réveil et de veille du système.

ErP Ready

Permet au BIOS de couper l'alimentation de certains composants lorsque l'ordinateur est en mode veille S4+S5 ou S5 pour satisfaire aux normes ErP. Sur [Enabled], toutes les autres options de gestion de l'alimentation sont désactivées.

Options de configuration : [Disabled] [Enable(S4+S5)] [Enable(S5)]

3.6.9 USB Configuration (Configuration USB)

Les éléments de ce menu vous permettent de modifier les fonctions liées à l'interface USB.

L'élément Mass Storage Devices affiche les valeurs auto-détectées. Si aucun périphérique USB n'est détecté, l'élément affiche None.

USB Single Port Control (Gestion individuelle des ports USB)

Détermine l'état individuel de chacun des ports USB.

Consultez la section 1.1.2 Schéma de la carte mère pour visualiser l'emplacement de chacun des connecteurs/ports USB de la carte mère.

3.6.10 Network Stack Configuration (Configuration de pile réseau)

Les éléments de ce menu vous permettent de configurer la prise en charge PXE lpv4 / lpv6.

3.6.11 HDD/SSD SMART Information (Informations SMART disque dur/SSD)

Les éléments de ce menu affichent les informations SMART des périphériques connectés.

Les périphériques NVM Express ne prennent pas en charge les informations SMART.

3.7 Menu Monitor (Surveillance)

Le menu Monitor affiche l'état de la température et de l'alimentation du système, mais permet aussi de modifier les paramètres de ventilation.

Qfan Configuration (Configuration Q-fan)

Qfan Tuning (Réglages Q-fan)

Cliquez sur cet élément pour détecter et appliquer automatiquement la vitesse de rotation minimale des ventilateurs installés.

AIO PUMP Control (Contrôle de la pompe AIO)

[Disabled] Désactive la fonction de contrôle de la pompe à eau.

[Auto] Détecte le type de pompe à eau installé et bascule vers le mode de fonctionnement approprié.

[DC mode] Utilisez ce mode si vous avez installé un ventilateur DC à 3 broches.

[PWM mode] Active le contrôle de la pompe à eau en mode PWM pour le ventilateur du châssis à 4 broches.

3.8 Menu Boot (Démarrage)

Le menu Boot vous permet de modifier les options de démarrage du système.

Boot Configuration (Options de démarrage)

Setup Mode (Mode de configuration)

[Advanced Mode] Utiliser le mode avancé comme interface BIOS par défaut.

[EZ Mode] Utiliser le mode EZ Mode comme interface BIOS par défaut.

Configure les paramètres de démarrage CSM pour une meilleure prise en charge de divers périphériques VGA, de démarrage et autres composants externes.

Launch CSM (Exécuter CSM)

[Auto] Le système détecte automatiquement les périphériques de démarrage ainsi que les périphériques supplémentaires.

[Enabled] Permet au module CSM de prendre en charge les périphériques sans pilotes UEFI ou le mode UEFI Windows®.

[Disabled] Désactive cette fonctionnalité pour une prise en charge complète de Windows® Security Update et Security Boot.

Les quatre éléments suivants n'apparaissent que si l'option Launch CSM est réglée sur [Enabled].

Boot Devices Control (Gestion des périphériques de démarrage)

Sélectionne le type de périphériques que vous souhaitez démarrer.

Options de configuration : [UEFI and Legacy OPROM] [Legacy OPROM only] [UEFI only]

Boot from Network Devices (Démarrage sur périphérique réseau)

Sélectionne le type de périphériques réseau que vous souhaitez démarrer.

Options de configuration : [Ignore] [Legacy only] [UEFI driver first]

Boot from Storage Devices (Démarrage sur périphérique de stockage)

Sélectionne le type de périphériques de stockage que vous souhaitez démarrer.

Options de configuration : [Ignore] [Legacy only] [UEFI driver first]

Boot from PCI-E/PCI Expansion Devices (Démarrage sur périphérique PCI-E/PCI)

Sélectionne le type de périphériques d'extension PCI-E/PCI que vous souhaitez démarrer.

Options de configuration : [Legacy only] [UEFI driver first]

Secure Boot (Démarrage sécurisé)

Configure les paramètres Windows® Secure Boot et gère ses clés pour protéger le système contre les accès non autorisés et les logiciels malveillants lors de l'exécution du POST.

Fast Boot (Démarrage rapide)

[Disabled] Désactive la fonctionnalité de démarrage rapide du système.

[Enabled] Active la fonctionnalité d'accélération de la séquence de démarrage du système.

Les éléments suivants n'apparaissent que si l'option Fast Boot est réglée sur [Enabled].

Next Boot after AC Power Loss (Mode de redémarrage après perte de courant)

[Normal Boot] Mode de redémarrage normal.

[Fast Boot] Accélère la vitesse de redémarrage.

Boot Option Priorities (Priorités de démarrage)

Ces éléments spécifient la priorité des périphériques de démarrage parmi les dispositifs disponibles. Le nombre d'éléments apparaissant à l'écran dépend du nombre de périphériques installés dans le système.

- Pour accéder à Windows ^ en mode sans échec, appuyez sur après le POST (Windows ^ 8 non pris en charge).

- Pour sélectionner le périphérique de démarrage lors de la mise sous tension du système, appuyez sur à l'apparition du logo ASUS.

Boot Override (Substitution de démarrage)

Ces éléments affichent les périphériques disponibles. Le nombre d'éléments apparaissant à l'écran dépend du nombre de périphériques installés dans le système. Cliquez sur un élément pour démarrer à partir du périphérique sélectionné.

3.9 Menu Tool (Outils)

Le menu Tool vous permet de configurer les options de fonctions spéciales. Sélectionnez un élément, puis appuyez sur pour afficher le sous-menu.

Setup Animator (Animateur de configuration)

Cet élément vous permet d'activer ou de désactiver l'animateur de configuration.

Options de configuration : [Enabled] [Disabled]

3.9.1 ASUS EZ Flash 3 utility (Utilitaire ASUS EZ Flash 3)

Permet d'activer la fonction ASUS EZ Flash 3. Lorsque vous appuyez sur , un message de confirmation apparaît. Utilisez les touches directionnelles pour sélectionner [Yes] (Oui) ou [No] (Non), puis appuyez de nouveau sur pour confirmer.

Pour plus de détails, consultez la section 3.11.2 Utilitaire ASUS EZ Flash 3.

3.9.2 ASUS Secure Erase

La vitesse de lecture/écriture d'un lecteur SSD peut se dégrader au fil du temps comme tout support de stockage en raison du traitement des données. Secure Erase permet de nettoyer totalement et en toute sécurité votre SSD pour le restaurer dans un état de performance comparable à sa sortie d'usine.

Secure Erase est uniquement disponible en mode AHCI. Veillez à régler le mode de fonctionnement SATA sur AHCI. Cliquez sur Advanced (Avancé) > PCH Storage Configuration (Configuration de stockage de la puce PCH) > SATA Mode Selection (Sélection de mode SATA) > AHCI.

Pour exécuter Secure Erase, cliquez sur Tool (Outils) > Secure Erase à partir de l'interface de configuration avancée du BIOS.

Visitez le site internet d'ASUS pour consulter la liste des lecteurs SSD pleinement compatibles avec la fonctionnalité Secure Erase. Le lecteur SSD peut devenir instable si celui-ci est incompatible avec Secure Erase.

Le délai de nettoyage du lecteur SSD peut varier en fonction de sa taille. N'éteignez pas le système pendant le processus.

Explication des états :

• Frozen (Gelé). L'état Frozen (Gelé) est le résultat d'une mesure de protection appliquée par le BIOS. Le BIOS protège les lecteurs ne disposant pas de protection par mot de passe en les gelant avant de démarrer le système. Si votre lecteur est gelé, l'extinction ou une réinitialisation de l'ordinateur doit être effectuée avant de pouvoir utiliser la fonctionnalité Secure Erase.
• Locked (Verrouillé). L'état Locked (Verrouillé) indique que le SSD a été verrouillé suite à un processus Secure Erase incomplet ou arrêté. Ceci peut être le résultat d'un logiciel tiers bloquant l'accès au SSD. Vous devez dans ce cas déverrouiller le SSD dans le logiciel avant de pouvoir continuer à utiliser Secure Erase.

3.9.3 ASUS User Profile (Profil de l'utilisateur)

Le profil d'overclocking ASUS vous permet de stocker ou de restaurer différents profils de configuration du BIOS.

Load Profile (Charger le profil)

Permet de charger un profil contenant des paramètres de BIOS spécifiques et sauvegardés dans la mémoire flash du BIOS. Entrez le numéro du profil à charger, appuyez sur , puis sélectionnez Yes (Oui).

• NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !
• Il est recommandé de mettre à jour le BIOS avec les configurations mémoire/processeur et la version de BIOS identiques.

Profile Name (Nom du profil)

Permet de spécifier le nom d'un profil de configuration.

Save to Profile (Enregistrer le profil)

Permet de sauvegarder, sous forme de fichier, le profil de BIOS actuel dans la mémoire flash du BIOS. Sélectionnez le chiffre à attribuer au profil à sauvegarder, appuyez sur , puis sélectionnez Yes (Oui).

Load/Save Profile from/to USB Drive (Charger/sauvegarder le profil depuis/vers le périphérique USB)

Permet de sauvegarder ou de charger un profil à partir d'un support de stockage USB.

3.9.4 ASUS SPD Information (Informations SPD ASUS)

Cet élément permet d'afficher les informations de SPD des modules de mémoire installés.

3.9.5 Event Log (Journal des événements)

Permet d'afficher le journal des événements dans le BIOS.

3.9.6 Graphics Card Information (Informations de carte graphique)

Cet élément affiche les informations relatives aux cartes graphiques installées.

GPU Post (Informations Post GPU)

Cet élément affiche les informations et la configuration recommandée pour les emplacements PCIE de la carte graphique installée dans votre système.

Cette fonctionnalité n'est prise en charge que sur une sélection de cartes graphiques ASUS.

Bus Interface (Interface Bus)

Cet élément vous permet de sélectionner l'interface bus.

Options de configuration : [PCIEX16_1] [PCIEX16_2]

3.10 Menu Exit (Sortie)

Le menu Exit vous permet non seulement de charger les valeurs optimales par défaut des éléments du BIOS, mais aussi d'enregistrer ou d'annuler les modifications apportées au BIOS. Il est également possible d'accéder à l'interface EZ Mode à partir de ce menu.

Load Optimized Defaults (Charger les valeurs optimisées par défaut)

Cette option vous permet de charger les valeurs par défaut de chaque paramètre des menus du BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur , une fenêtre de confirmation apparaît. Sélectionnez OK pour charger les valeurs par défaut.

Save Changes and Reset (Enregistrer les modifications et redémarrer le système)

Une fois vos modifications terminées, choisissez cette option pour vous assurer que les valeurs définies seront enregistrées. Lorsque vous sélectionnez cette option ou lorsque vous appuyez sur , une fenêtre de confirmation apparaît. Choisissez OK pour enregistrer les modifications et quitter le BIOS.

Choisissez cette option si vous ne voulez pas enregistrer les modifications apportées au BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur <Échap>, une fenêtre de confirmation apparaît. Choisissez Yes (Oui) pour quitter sans enregistrer les modifications apportées au BIOS.

Launch EFI Shell from USB drive (Ouvrir l'application EFI Shell à partir d'un lecteur USB)

Cette option permet de tenter d'exécuter l'application EFI Shell (shellx64.efi) à partir de l'un des systèmes de fichiers disponibles.

3.11 Mettre à jour le BIOS

Le site Web d'ASUS contient les dernières versions de BIOS permettant d'améliorer la stabilité, la compatibilité ou les performances du système. Toutefois, la mise à jour du BIOS est potentiellement risquée. Si votre version de BIOS actuelle ne pose pas de problèmes, NE TENTEZ PAS de mettre à jour le BIOS manuellement. Une mise à jour inappropriée peut entraîner des erreurs de démarrage du système. Suivez attentivement les instructions de ce chapitre pour mettre à jour le BIOS si nécessaire.

Téléchargez la dernière version du BIOS sur le site Web d'ASUS http://www.asus.com.

Les utilitaires suivants permettent de gérer et mettre à jour le programme de configuration du BIOS.

1. EZ Update : mise à jour du BIOS sous Windows ®.
2. ASUS EZ Flash 3 : mise à jour du BIOS via un périphérique de stockage USB.
3. ASUS CrashFree BIOS 3 : mise à jour du BIOS via un périphérique de stockage amovible USB ou le DVD de support de la carte mère lorsque le fichier BIOS ne répond plus ou est corrompu.

3.11.1 EZ Update

EZ Update vous permet de mettre à jour la carte mère sous environnement Windows®.

• EZ Update nécessite une connexion internet par l'intermédiaire d'un réseau ou d'un FAI (Fournisseur d'accès internet).
• Cet utilitaire est disponible sur le DVD de support accompagnant votre carte mère.

3.11.2 Utilitaire ASUS EZ Flash 3

ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®.

La mise à jour par Internet varie selon la région et les conditions internet. Vérifiez votre connexion internet avant de mettre à jour le BIOS via Internet.

Pour mettre à jour le BIOS par USB :

1. Accédez à l'interface Advanced Mode du BIOS. Allez dans le menu Tool (Outils) et sélectionnez l'élément ASUS EZ Flash Utility. Appuyez sur la touche de votre clavier pour l'activer.
2. Insérez le disque Flash USB contenant le fichier BIOS sur l'un des ports USB de votre ordinateur.
3. Sélectionnez via Storage Device(s) (via périphérique(s) de stockage).

1. Appuyez sur la touche de votre clavier pour sélectionner le champ Drive (Lecteur).
2. Utilisez les touches directionnelles haut/bas du clavier pour sélectionner le support de stockage contenant le fichier BIOS, puis appuyez sur .
3. Appuyez de nouveau sur pour sélectionner le champ Folder Info (Infos de dossier).
4. Utilisez les touches directionnelles haut/bas du clavier pour localiser le fichier BIOS, puis appuyez sur pour lancer le processus de mise à jour du BIOS. Redémarrez le système une fois la mise à jour terminée.

UEFI BIOS Utility - Advanced Mode ASUS EZ Flash 3 Utility v03.00 Flash Model: ROG STRIX B360-G GAMING Version: 0210 Date: 02/08/2018 File Path: fs0:\ Drive Folder Internet (Offline) 01/29/2018 15:01 Lighting_Control_1.05.30 Storage Device(s) 02/08/2018 11:51 16779264 ROG-STRIX-B360-G-GAMING-ASUS-0210.CAP fs0: [3825 MB] 03/03/2096 17:25 System Volume Information

• Cette fonction est compatible avec les périphériques de stockage Flash au format FAT 32/16 et n'utilisant qu'une seule partition.
• NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !

Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Pour ce faire, sélectionnez l'option Load Optimized Defaults (Charger les valeurs optimisées par défaut) du menu Exit. Consultez la section 3.10 Menu Exit (Sortie) pour plus de détails.

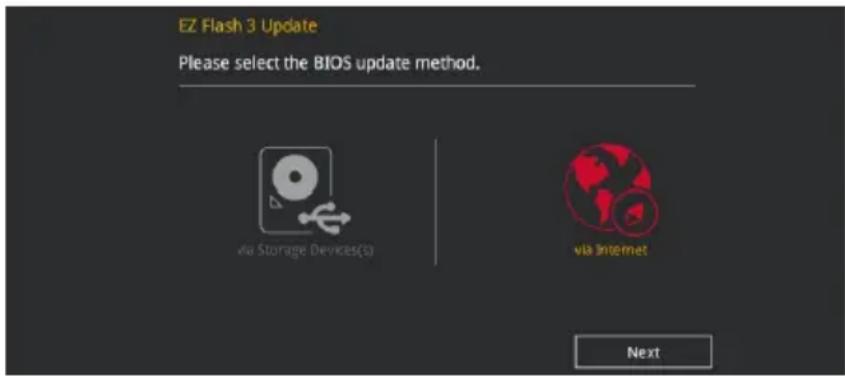

Pour mettre à jour le BIOS par Internet :

1. Accédez à l'interface Advanced Mode du BIOS. Allez dans le menu Tool (Outils) et sélectionnez l'élément ASUS EZ Flash Utility. Appuyez sur la touche de votre clavier pour l'activer.
2. Sélectionnez via Internet (Par Internet).

1. Appuyez sur les touches directionnelles gauche/droite pour sélectionner une méthode de connexion à Internet, puis appuyez sur .

1. Suivez les instructions apparaissant à l'écran pour terminer la mise à jour.
2. Redémarrez le système une fois la mise à jour terminée.

Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Pour ce faire, sélectionnez l'option Load Optimized Defaults (Charger les valeurs optimisées par défaut) du menu Exit. Consultez la section 3.10 Menu Exit (Sortie) pour plus de détails.

3.11.3 Utilitaire ASUS CrashFree BIOS 3

ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le DVD de support de la carte mère ou un périphérique de stockage amovible contenant le fichier BIOS à jour.

Le fichier BIOS contenu sur le DVD de support de la carte mère peut être plus ancien que celui publié sur le site Web d'ASUS (www.asus.com). Si vous souhaitez utiliser le fichier BIOS le plus récent, téléchargez-le à l'adresse https://www.asus.com/support/ puis copiez-le sur un périphérique de stockage amovible.

Restaurer le BIOS

Pour restaurer le BIOS :

1. Démarrez le système.
2. Insérez le DVD de support dans le lecteur optique ou le périphérique de stockage amovible sur l'un des ports USB de votre ordinateur.
3. L'utilitaire vérifiera automatiquement la présence du fichier BIOS sur l'un de ces supports. Une fois trouvé, l'utilitaire commencera alors à mettre à jour le fichier BIOS corrompu.
4. Une fois la mise à jour terminée, vous devrez ré-accéder au BIOS pour reconfigurer vos réglages. Toutefois, il est recommandé d'appuyer sur pour rétablir les valeurs par défaut du BIOS afin de garantir une meilleure compatibilité et stabilité du système.

NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !

Annexes

Notices

Rapport de la Commission Fédérale des Communications (FCC)

Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes :

• Cet appareil ne doit pas créer d'interférences nuisibles, et
• Cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.

Cet appareil a été testé et déclaré conforme aux limites relatives aux appareils numériques de classe B, en accord avec la Section 15 de la réglementation de la Commission Fédérale des Communications (FCC). Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé en accord avec les instructions, peut créer des interférences nuisibles aux communications radio. Cependant, il n'y a pas de garantie que des interférences ne surviendront pas dans une installation particulière. Si cet appareil crée des interférences nuisibles à la réception de la radio ou de la télévision (il est possible de le déterminer en éteignant puis en rallumant l'appareil), l'utilisateur est encouragé à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance de séparation entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise secteur d'un circuit différent de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV qualifié pour obtenir de l'aide.

L'utilisation de câbles protégés pour le raccordement du moniteur à la carte graphique est exigée pour assurer la conformité aux règlements de la FCC. Tout changement ou modification non expressément approuvé(e) par le responsable de la conformité peut annuler le droit de l'utilisateur à faire fonctionner cet appareil.

Déclaration de conformité de Innovation, Sciences et Développement économique du Canada (ISED)

Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.

CAN ICES-3(B)/NMB-3(B)

Conformité aux directives de l'organisme VCCI (Japon) Déclaration de classe B VCCI

Avertissement de l'organisme KC (Corée du Sud)

B급 기기 (가정용 방송통신기자재)

En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : http://csr.asus.com/english/REACH.htm.

Ne jetez PAS ce produit avec les déchets ménagers. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée d'une croix indique que le produit (équipement électrique et électronique) ne doit pas être jeté avec les déchets ménagers. Consultez les réglementations locales pour la mise au rebut des produits électroniques.

Ne jetez PAS la batterie avec les déchets ménagers. Le symbole représentant une benne barrée indique que la batterie ne doit pas être jetée avec les déchets ménagers.

Services de reprise et de recyclage

Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays.

Mise en garde de l'État de Californie

AVERTISSEMENT

Cancer et effets nocifs sur la reproduction - www.P65Warnings.ca.gov

Termes de licence Google™

Copyright© 2018 Google Inc. Tous droits réservés.

Sous Licence Apache, Version 2.0 (la "Licence"); ce fichier ne peut être utilisé que si son utilisation est en conformité avec la présente Licence. Vous pouvez obtenir une copie de la Licence sur :

http://www.apache.org/licenses/LICENSE-2.0

Sauf si la loi l'exige ou si accepté préalablement par écrit, les logiciels distribués sous la Licence sont distribués "TELS QUELS", SANS AUCUNES GARANTIES OU CONDITIONS QUELCONQUES, explicites ou implicites.

Consultez la Licence pour les termes spécifiques gouvernant les limitations et les autorisations de la Licence.

Français AsusTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes des directives concernées. La déclaration de conformité de l'UE peut être téléchargée à partir du site Internet suivant : www.asus.com/support

ASUS COMPUTER GmbH (Allemagne et Autriche)

Contact en ligne http://eu-rma.asus.com/sales

Support technique

Téléphone+49-2102-5789555

Support Fax [phone]

Support en ligne https://www.asus.com/support/Product/ContactUs/Services/questionform/?lang=de-de
