DCE1581 - Matrice de découpe DEWALT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Matrice de découpe de remplacement
Marque	DeWalt
Modèle	DCE1581
Catégorie	Accessoire pour outil électrique
Matériau	Acier trempé
Nombre de matrices	2 (une fixe, une mobile)
Compatibilité	Outil DeWalt DCE1581 (ou outil compatible)
Instructions de remplacement	Desserrer les deux vis à tête de la matrice avec la clé hexagonale fournie, retirer l'ancienne matrice, installer la nouvelle en respectant l'orientation (flèches au laser), serrer les vis
Avertissements de sécurité	Ne jamais réparer une matrice endommagée ; remplacer l'ensemble complet ; lire le manuel de l'outil avant utilisation
Maintenance	Vérifier régulièrement l'usure des bords de coupe ; remplacer les matrices et les vis simultanément
Pièces de rechange	Utiliser uniquement des pièces DeWalt identiques ; disponibles chez les revendeurs agréés
Clé hexagonale fournie	Oui
Orientation des matrices	Les flèches marquées au laser indiquent le bord de coupe ; respecter l'orientation
Alimentation	Non applicable (pièce mécanique)

FOIRE AUX QUESTIONS - DCE1581 DEWALT

Comment remplacer la matrice de découpe DCE1581 ?

Desserrez les deux vis à tête de la matrice avec la clé hexagonale fournie, retirez l'ancienne matrice, installez la nouvelle en respectant l'orientation des flèches au laser, puis serrez les vis. Remplacez toujours les matrices et les vis en même temps.

Quels outils sont compatibles avec la matrice DCE1581 ?

La matrice DCE1581 est conçue pour l'outil DeWalt du même modèle. Vérifiez la compatibilité avec votre outil dans le manuel.

Puis-je réparer une matrice endommagée ?

Non, ne tentez jamais de réparer une matrice endommagée ou usée. Remplacez l'ensemble complet pour éviter les risques de blessures.

Que signifient les flèches au laser sur les matrices ?

Les flèches indiquent le bord de coupe. Elles servent à orienter correctement les matrices lors de l'installation.

Où puis-je acheter des pièces de rechange pour la DCE1581 ?

Les pièces de rechange DeWalt identiques sont disponibles chez votre revendeur local ou dans un centre de services agréé.

Quelle est la procédure de sécurité avant le remplacement ?

Éteignez l'outil et débranchez-le de la source d'alimentation avant tout ajustement. Consultez le manuel de l'outil pour les consignes complètes.

Comment savoir si la matrice est usée ?

Inspectez les bords de coupe : s'ils sont émoussés, endommagés ou montrent des signes d'usure, remplacez l'ensemble.

Puis utiliser la matrice avec un autre outil que DeWalt ?

Il est recommandé d'utiliser uniquement avec l'outil DeWalt DCE1581 pour garantir la sécurité et les performances.

La clé hexagonale est-elle incluse dans l'emballage ?

Oui, une clé hexagonale est fournie pour le remplacement des matrices.

Quels sont les risques si je n'installe pas correctement la matrice ?

Une mauvaise installation peut entraîner un mauvais alignement, des blessures graves et endommager l'outil. Suivez toujours les instructions.

MODE D'EMPLOI DCE1581 DEWALT

Fig. A

AVERTISSEMENT : afin de réduire le risque de blessures, lire le mode d'emploi de l'outil.

Définitions : symboles et termes d'alarmes sécurité

Les définitions ci-dessous décrivent le niveau de gravité de chaque mot d'avertissement. Veuillez lire le manuel de l'outil électrique et prêter attention à ces symboles.

DANGER : indique une situation dangereuse imminente qui, si elle n'est pas évitée, en diminuera la mort ou des blessures graves.

AVERTISSEMENT la mort ou des blessures graves.

ATTENTION : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures légères ou modérées.

Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

AVERTISSEMENT : pour votre sécurité, lire le manuel de l'utilisateur respectif à l'outil d'utilisation de tout accessoire. Tout manquement à ces avertissements augmente les risques de dommages corporels graves, et les risques d'endommager sérieusement l'appareil et ses accessoires. Lors de la maintenance de cet outil, n'utiliser que des pièces de rechange identiques.

AVERTISSEMENT : afin de réduire le risque de blessure corporelle, éteignez et déconnectez-le de la source d'alimentation avant d'effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un démarrage accidentel peut causer des blessures.

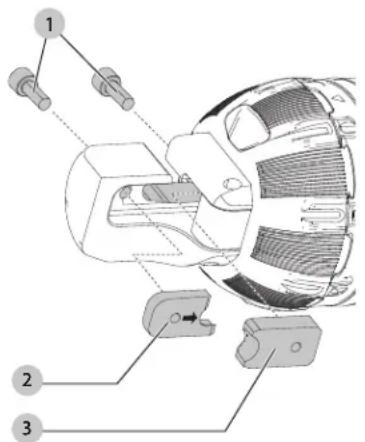

Retrait, changement et/ou remplacement des matrices de découpe (fig. a)

AVERTISSEMENT : n'essayez jamais de réparer une matrice de découpe

émagée ou usée. Cela pourrait affaiblir la matrice et entraîner des blessures graves. Jetez l'ensemble complet et remplacez-le par un ensemble neuf.

L'outil est équipé d'une matrice de découpe fixe 2 et d'une matrice de découpe mobile 3. L'orientation de la matrice de découpe est essentielle lors du changement ou du remplacement des matrices de découpe.

1. Desserrez les deux vis à tête de la matrice de découpe 1 dans le sens inverse des aiguilles d'une montre à l'aide de la clé hexagonale fournie.

REMARQUE : Remplacez toujours les matrices de découpe et les vis en même temps. Les bords de coupe à l'intérieur glissent l'un contre l'autre. Les flèches marquées au laser indiquent le bord de coupe.

1. Serrez les vis à tête de la matrice de découpe 1 dans le sens des aiguilles d'une montre à l'aide de la clé hexagonale.
2. Installez une pile et faites fonctionner l'outil pour vous assurer que l'assemblage et l'alignement sont corrects avant d'effectuer une découpe.

ATTENTION : si les vis à tête de la matrice de découpe ou la clé hexagonale sont perdues ou desamagées, remplacez-les par des pièces de rechange identiques. Les pièces de rechange recommandées pour utilisation avec cet outil sont disponibles à un coût supplémentaire chez votre détaillant local ou dans un centre de services autorisé. Utilisez toujours des pièces de rechange identiques
