Marque	LOGICOM
Modèle	FX500
Type de produit	Talkie-walkie PMR446
Fréquence de fonctionnement	446.00625 - 446.09375 MHz
Nombre de canaux	8
Sous-canaux (CTCSS)	Oui, programmable (0 = désactivé)
Alimentation	4 piles AAA alcalines ou batterie rechargeable NiMH fournie
Autonomie	Environ 15 h avec piles AAA, 5 h avec batterie rechargeable
Portée maximale	Jusqu'à 3 km en terrain dégagé
Puissance d'émission	0,5 W PAR
Fonctions principales	Appel, VOX mains libres, recherche automatique de canal, verrouillage clavier, chronomètre, arrêt automatique (30/60/90 min)
Tonalités d'appel	9 tonalités (dont 0 pour désactiver)
Écran	LCD avec rétroéclairage
Prise kit piéton	Oui, jack 3,5 mm (kit VOX non fourni)
Clip ceinture	Oui, fourni et amovible
Face avant personnalisable	Oui, déposable
Accessoires fournis	4 piles AAA, batterie rechargeable, chargeur secteur, clip ceinture
Température de fonctionnement	Non spécifiée dans le manuel, usage intérieur/extérieur modéré
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Maintenir l'antenne à au moins 5 cm du visage et 2,5 cm du corps en transmission. Ne pas utiliser avec antenne endommagée. Éteindre dans les zones réglementées (avion, explosifs).
Garantie	Valable en France métropolitaine pour usage normal, hors chocs et mauvaise utilisation.
Recyclage des piles/batteries	Ne pas jeter au feu. Se renseigner auprès du revendeur pour le recyclage.

FOIRE AUX QUESTIONS - FX500 LOGICOM

Comment allumer et éteindre le FX500 ?

Pour allumer, maintenez enfoncée la touche ⏻. Pour éteindre, maintenez également la touche ⏻ enfoncée.

Comment choisir un canal ?

Appuyez sur MENU, le canal clignote. Utilisez + ou - pour sélectionner le canal (1 à 8), puis appuyez sur la touche PTT (touche d'émission) pour valider.

Comment régler le volume ?

Appuyez sur les touches + (augmenter) ou - (diminuer) situées sur le côté de l'appareil.

Comment utiliser la fonction VOX (mains libres) ?

Branchez un kit piéton VOX (non fourni) sur la prise prévue. Allumez la radio, l'icône VOX s'affiche. Parlez dans le micro du kit pour émettre. La sensibilité VOX se règle via le menu (4 fois MENU) : niveau 1 pour environnement bruyant, 2 normal, 3 calme.

Comment verrouiller le clavier pour éviter les fausses manipulations ?

Maintenez enfoncée la touche MENU jusqu'à ce que l'icône de verrouillage apparaisse à l'écran. Pour déverrouiller, refaites la même opération jusqu'à ce que l'icône disparaisse.

Comment utiliser le chronomètre ?

Appuyez 6 fois sur MENU pour afficher le chronomètre. Appuyez sur + pour démarrer, arrêter ou redémarrer. Appuyez sur PTT pour remettre à zéro. Quittez avec MENU.

Quelle est la portée maximale du FX500 ?

La portée peut atteindre 3 km en terrain plat et dégagé. Elle est réduite par les obstacles (bâtiments, arbres). Ne pas utiliser deux appareils à moins de 1,5 m l'un de l'autre pour éviter les interférences.

Comment recharger la batterie fournie ?

Placez la radio dans le chargeur fourni. Branchez le chargeur sur secteur (220 V). Le voyant du chargeur devient rouge si la charge est correcte. Chargez au moins 20 heures pour une autonomie optimale.

Que faire si l'écran n'affiche rien ?

Vérifiez les piles ou la batterie. Si elles sont déchargées, remplacez les piles ou rechargez la batterie. Assurez-vous également que les contacts sont propres.

Comment activer la tonalité de fin de réception ?

Éteignez la radio. Maintenez enfoncée la touche + et allumez la radio. L'icône correspondante s'affiche pour indiquer que la fonction est activée. Pour désactiver, répétez l'opération.

MODE D'EMPLOI FX500 LOGICOM

Émetteur - Récepteur

Manuel d'utilisation

A lire impérativement avant la mise en service de l'appareil.

CE

Déclaration de conformité

Le marquage CE atteste de la conformité des produits aux normes harmonisées applicables à la date de mise sur le marché du produit, conformément à la directive R&TTE 1999/5/CE du Parlement et du Conseil Européens et aux dispositions complémentaires 73/23/CEE pour la sécurité usager et les perturbations électromagnétiques.

La conformité du produit est régulièrement contrôlée.

Cet appareil est destiné aux pays suivants :

France, Belgique, Espagne, Portugal et Angleterre.

1 - PRESENTATION DU FX 500

Les FX 500 sont destinés à être utilisés par des familles et des groupes dans le cadre des loisirs et d'activité de jeux.

Merci de bien vouloir lire la notice entièrement pour l'utiliser au mieux.

1-1 Précautions d'Emploi
p 3
1-2 Schéma et fonction
p 4
1-3 Avertissement de sécurités
p 6

1-1 Précautions d'emploi

• Lire attentivement les instructions données
• Utiliser uniquement l'antenne fournie
• Ne pas utiliser les FX 500 dans les milieux potentiellement déflagrants.
• En cas d'utilisation de tout autre appareil médical personnel, veuillez consulter le fabricant de l'appareil pour déterminer s'il est suffisamment protégé contre les sources externes d'énergie. Votre médecin peut vous aider à obtenir ces informations.
• N'utilisez pas de portatif dont l'antenne est endommagée. Vous risquez de vous brûler légèrement si votre peau entre en contact avec une antenne endommagée.
• Eteignez votre appareil à bord d'un avion
• N'utiliser que le type de batteries fournies.
• Ne pas jeter les batteries au feu ou dans une poubelle. Renseignez vous auprès de votre revendeur pour connaître les dispositions spéciales pour leur recyclage.
• Ne pas ouvrir les batteries, l'électrolyte qu'elles contiennent est corrosif et pourrait causer des brûlures aux mains, à la peau et aux yeux et serait toxique si on l'avalait.
• Veillez à ne pas démonter ou ouvrir l'ensemble des batteries
• Enlevez les batteries ou les piles avant de mettre votre radio de côté pendant des périodes prolongées.

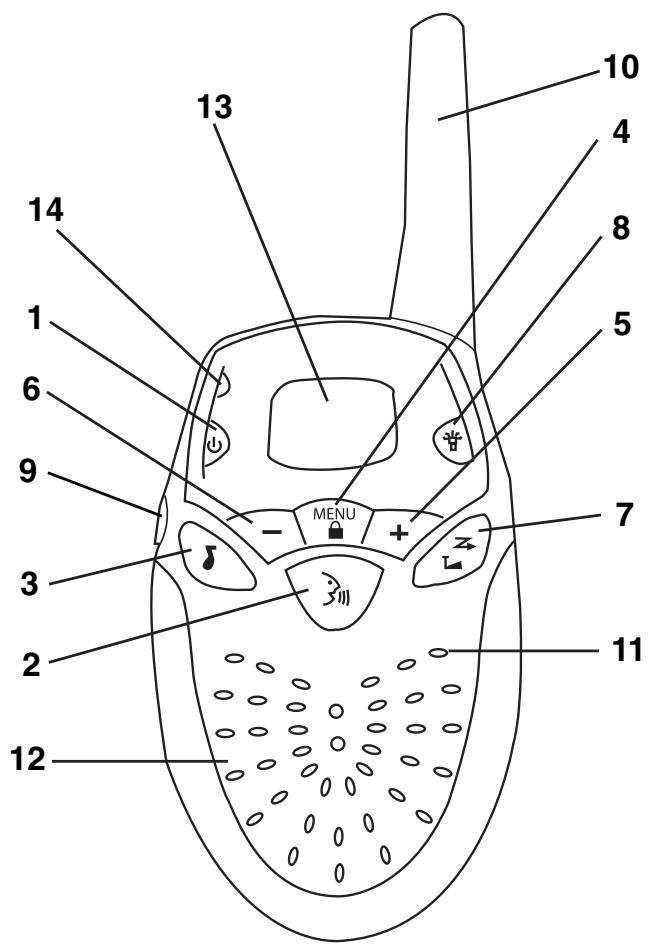

1-2 Schéma et fonctions

10 4 8 5 13 14 6 9 MENU 7 3 2 11 12

1 - Touche

Permet d'éteindre ou d'allumer la radio

2- Touche

Permet d'émettre.

Permet de valider les fonctions

3- Touche

Permet de transmettre une tonalité d'appel.

4- Touche

Permet d'accéder au menu

5- Touche

Permet d'augmenter le volume

6- Touche

Permet de diminuer le volume.

7 - Touche

Permet de chercher un canal utilisé Permet de surveiller l'activité d'un canal

8- Touche

Permet d'éclairer l'écran.

9- Prise kit piéton

Permet d'insérer un kit piéton.

10- Antenne

Permet la liaison radio

11 - Microphone.

12- Face avant déposable.

13- Ecran LCD

Permet d'afficher les fonctions.

14- Témoin lumineux.

1-3 Avertissements de sécurité

• Pour vous conformer aux directives d'exposition RF relatives au PMR, placez le transmetteur et l'antenne à 5 cm au moins de votre visage et parlez normalement. Orientez l'antenne vers le haut et à distance de votre visage.
• Si vous portez l'appareil sur vous à l'aide d'un accessoire, utilisez uniquement le clip ceinture fourni pour ce produit et lors de la transmission, enlevez-le de la ceinture pour garantir que l'antenne soit placée à au moins 2,5 cm de votre corps.
• Utilisez uniquement l'antenne fournie. Tout accessoire, modification ou antenne non autorisé(e) peut endommager le transmetteur et les changements ou les modifications non expressivement approuvées par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner l'équipement.

En cas d'accident ou d'incident, l'appareil ne peut pas être utilisé pour contacter des services de secours ou d'urgence.

2 - INSTALLATION

2-1 Installation des piles et des batteries p 7
2-2 Charges des batteries du FX 500 p 8
2-3 Mise en place du clips de ceinture p 9
2-4 Installation de la face avant p 9

2-1 Installation des piles et des batteries

La radio FX 500 fonctionne soit avec 4 piles type AAA ou l'ensemble de batteries rechargeables fourni.

a) Installation des piles AAA

• Soulevez le verrouillage du capot arrière afin d'ouvrir le loquet des batteries pour libérer le couvercle des batteries.
• Insérez 4 piles alcalines comme indiqué dans le compartiment.
• Repositionnez le capot arrière et appuyez jusqu'à ce qu'il se positionne.

b) Installation de l'ensemble de batteries rechargeables Attention : Veillez à ne pas démonter ou ouvrir l'ensemble de batteries.

• Insérer l'ensemble de batteries fourni. Assurez-vous que les contacts en métal se trouvant sur le côté des batteries sont tournés vers l'extérieur de la radio pour se connecter avec les contacts du capot arrière.
• Repositionnez le capot arrière et appuyez jusqu'à ce qu'il se positionne.

2-2 Charge des batteries du FX 500

Pour une autonomie optimale charger les batteries durant un minimum de 20 heures.

Attention : Veillez à ne pas démonter ou ouvrir l'ensemble de batteries.

• Insérez la fiche jack dans la prise d'alimentation se trouvant sur le chargeur.
• Branchez l'alimentation secteur dans une prise murale standard (220 V \~).
• Positionnez la radio dans le socle du chargeur.
• Vérifier que les contacts situés sur le capot arrière s'alignent avec les contacts en métal du chargeur.
• Le voyant du support chargeur passe au rouge si l'ensemble de batteries a correctement été installé.

Autonomie des piles et des batteries

L'autonomie approximative est :

• de 15 heures pour les piles alcalines AAA
• de 5 heures pour l'ensemble de batteries rechargeables

Remarque : L'autonomie de vos piles ou batteries sera diminuée si vous utilisez régulièrement un kit mains libres VOX (non fourni).

AVERTISSEMENTS

N'essayez pas de recharger des piles non rechargeables.

N'essayez jamais de les brûler ou ne les placez pas dans un endroit où elles peuvent être brûlées ou percées.

Si vous pensez ne pas utiliser vos appareils pendant plusieurs mois, enlevez les batteries afin d'éviter d'endommager les appareils avec des substances corrosives.

Ne laissez jamais des batteries mortes dans votre appareil ; elles peuvent laisser échapper des substances corrosives.

- Ne pas jeter les batteries ou les piles au feu ou dans une poubelle. Renseignez-vous auprès de votre revendeur pour connaître les dispositions spéciales pour leur recyclage.

2-3 Mise en place du clips de ceinture

• Votre radio est fournie avec un clip ceinture adaptable.
• Pour attacher le clip, alignez le support du clip ceinture dans l'orifice situé à l'arrière de la radio et poussez-le délicatement jusqu'à ce qu'il s'enclenche.

- Pour enlever le clip, poussez sur l'onglet de libération situé au-dessus du clip ceinture vers l'arrière de la radio pour libérer le verrouillage et poussez le clip ceinture vers le haut.

2-4 Installation de la face avant

Votre radio est munie d'une face avant déposable qui vous permet de personnaliser votre radio.

Remarque : N'utilisez pas votre radio sans face avant.

Pour la retirer

1. Faire levier entre la partie supérieure de la face avant et le capot arrière en exercant la force vers l'avant.
2. Dégagez délicatement la face avant en commençant par la partie supérieure puis par la partie inférieure pour libérer les onglets de la face avant de la radio.

1. Réinsérez les onglets de la face avant dans le boîtier.
2. Appuyez pour enclencher la face avant.

3 - UTILISATION DU FX 500

3-1 Allumer et éteindre le FX 500 p 11
3-2 Écouter / parler à votre correspondant p 11
3-3 Sélectionner un canal p 11
3-4 Réglage du volume p 12
3-5 Vérifications de l'activité d'un canal p 12
3-6 Sélectionner une tonalité d'appel p 12
3-7 Appeler un correspondant p 12
3-8 Sélectionner un sous canal p 13
3-9 Recherche automatique d'un canal utilisé p 13
3-10 Verrouiller / déverrouiller
les touches + , - , MENU p 14
3-11 Fonction chronomètre p 14
3-12 Éteindre automatiquement le FX 500 p 14
3-13 Utilisation du kit piéton p 15
3-14 Activer / désactiver la tonalité de fin de réception p 15
3-15 Portée de la conversation p 16

3-1 Allumer et éteindre le FX 500

a) Pour allumer le FX 500 :

Maintenir enfoncée la touche pour allumer le FX 500.

b) Pour éteindre le FX 500

Maintenir enfoncée la touche ⏻ pour éteindre votre FX 500

3-2 Écouter / parler à votre correspondant

Vous ne pouvez pas en même temps parler à votre correspondant et l'écouter.

Vous devez alternativement parler ou écouter votre correspondant.

- Pour écouter votre correspondant :

La touche 30 doit toujours être relâchée (en attente de réception d'un appel).

Regler le volume si nécessaire à l'aide des touches + et - .

- Pour parler à votre correspondant :

Appuyer et maintenir enfoncée la touche pendant que vous parlez et relâcher la touche

3m dès que vous cessez de parler.

3-3 Sélectionner un canal

Le FX 500 dispose de 8 canaux. Vous pouvez communiquer avec tout autre utilisateur dont l'appareil est réglé sur le même canal que le votre.

Pour sélectionner un canal suivre les manipulations suivantes :

Appuyer sur la touche MENU

Le numéro du canal utilisé clignote.

Utiliser les touches + et - pour sélectionner un canal

Appuyer sur la touche pour valider le canal sélectionner.

3-4 Réglage du volume

Pour régler le volume, appuyer sur les touches + et - .

+: Permet d'augmenter le volume

- : permet de diminuer le volume

3-5 Vérifications de l'activité d'un canal

Cette fonction vous permet de vérifier l'activité d'un canal avant une transmission.

Pour vérifier l'activité d'un canal suivre les manipulations suivantes :

Maintenir enfoncée la touche 📋 pendant 2 secondes

Si vous entendez des parasistes, le canal est prêt à l'emploi.

3-6 Sélectionner une tonalité d'appel

Vous disposez de 9 tonalités d'appel sur le FX 500.

La tonalité d'appel 0 désactive la fonction « APPELER UN CORRESPONDANT (voir chapitre suivant) »

Appuyer 3 fois sur la touche MENU

Le réglage en cours d'utilisation clignote

Appuyer sur les touches + et - pour sélectionner une tonalité d'appel

Appuyer sur la touche pour valider votre choix.

3-7 Appeler un correspondant

Cette fonction vous permet de prévenir les autres correspondants que vous voulez parler.

Appuyer sur la touche 📋.

Une tonalité d'appel sera envoyée à vos correspondants.

N.B. : Lorsque vous sélectionnez une tonalité d'appel, la tonalité d'appel 0 désactive la touche 📋.

3-8 Sélectionner un sous canal

Cette fonction vous permet d'éliminer les interférence et de mieux sécuriser vos transmissions.

Vous pouvez spécifier un sous canal pour chaque canal.

Le sous canal 0 désactive la fonction.

Sélectionner un canal (voir chapitre 3-3).

Appuyer 2 fois sur la touche MENU

Le sous canal en cours d'utilisation clignote.

Appuyer sur les touches + et - pour sélectionner un sous canal

Appuyer sur la touche pour valider votre choix.

3-9 Recherche automatique d'un canal utilisé

Cette fonction vous permet de surveiller les transmissions des canaux ou pour trouver un correspondant qui a changé de canal.

Appuyer sur la pour commencer la recherche automatique.

- Pendant la recherche, l'icône s'affiche sur l'écran.

- Lorsque la radio détecte une activité sur un canal, elle arrête la recherche et vous pouvez écouter la transmission. Pour répondre, appuyer sur le bouton ∑ sinon la recherche reprendra dans les 5 secondes.

- Pour arrêter la recherche, appuyez sur le bouton

- Si la radio arrête la recherche sur un canal indésirable, appuyer brièvement sur les touches + et - pour poursuivre la recherche.

- Si la radio persiste à s'arrêter sur ce canal indésirable, appuyer et maintenir enfoncé les touches 📄 et 📋 pendant 3 secondes, ce canal sera temporairement éliminé de la recherche.

3-10 Verrouiller / déverrouiller les touches

Lorsque cette fonction est activée les touches + , - , MENU sont désactivées.

• Pour verrouiller le clavier, maintenir enfoncée la touche MENU jusqu'à ce que l'icône s'affiche sur l'écran.
• Pour déverrouiller le clavier, maintenir enfoncée la touche MENU jusqu'à ce que l'icône s'efface de l'écran

3-11 Fonction chronomètre

Votre radio intègre une fonction chronomètre.

• Appuyer 6 fois sur la touche MENU, le chronomètre s'affiche sur l'écran.
• Appuyer sur la touche + pour faire démarrer le chronomètre, l'arrêter puis le redémarrer.
• Appuyer sur la touche pour remettre le chronomètre à zéro.
• Appuyer sur la touche pour revenir en mode repos.

REMARQUE : Lorsque vous quittez cette fonction le chronomètre se remet automatiquement à zéro.

3-12 Éteindre automatiquement le FX 500

Cette fonction vous permet d'éteindre automatiquement le FX 500 après 30, 60, 90 minutes.

• Appuyer 5 fois sur la touche MENU
  « P -0 » s'affiche sur l'écran.
• Appuyer sur la touche + ou - pour sélectionner le nombre de minutes désirées (entre 30, 60, 90 minutes).

0 désactive la fonction.

Appuyer sur la touche pour valider votre choix.

3-13 Utilisation du kit piéton

Votre FX 500 est équipé d'un circuit d'activation de voix (VOX). Il peut être connecté à un câble VOX (microphone/haut-parleur) pour une utilisation en mains libres sans appuyer sur le bouton PTT.

a) Installation du kit piéton

• Éteindre le FX 500
• Ouvrez le cache connecteur et insérez le kit piéton VOX (non fourni).
• Allumer votre FX 500

L'icône s'affiche sur l'écran pour indiquer que la fonction VOX est active.

• Pour transmettre, parlez dans le microphone du kit piéton VOX.
• Pour recevoir cesser de parler.

Remarque : La radio transmet avec un court retard après que vous avez commencé à parler.

b) Réglage de la sensibilité du kit piéton

La sensibilité du kit piéton peut être réglée sur 3 niveaux.

Niveau 1 : environnement bruyant
Niveau 2 : environnement normal
Niveau 3 : environnement calme

- Appuyer 4 fois sur la touche MENU

- Utiliser les touches + - pour sélectionner un niveau de sensibilité entre 1, 2 ou 3. Appuyer sur la touche 3m pour valider votre choix.

3-14 Activer / désactiver la tonalité de fin de réception

Cette fonction vous permet de vous avertir par un bip que votre correspondant a fini de parler.

Pour activer ou désactiver la tonalité de fin de réception suivre les manipulations suivantes :

• Eteindre le FX 500.
• Maintenir enfoncée la touche + et allumer le FX 500.
• L'icône ^1 s'affiche pour indiquer que la fonction est activé.

3-15 Portée de la conversation

Votre appareil a été conçu pour présenter une portée de transmission maximale. Il est déconseillé d'utiliser deux appareils placés à moins d'1,50 mètres l'un de l'autre en raison des interférences.

La portée de conversation maximale varie en fonction du terrain. Dans une zone plate et ouverte, la portée de la conversion peut aller jusqu'à 3 km. Cette portée est réduite s'il existe des obstacles entre les appareils.

4 - SPÉCIFICATION TECHNIQUES

4-1 Fréquences correspondantes aux canaux p 17
4-2 Spécifications techniques p 17

4-1 Fréquences correspondantes aux canaux

Canal	Fréquence (Mhz)
01	446.00625
02	446.01875
03	446.03125
04	446.04375
05	446.05625
06	446.06875
07	446.08125
08	446.09375

4-2 Spécifications techniques

Caractéristiques techniques

Canaux : 8

Fréquence de fonctionnement : 446.00625-446.09375 MHz

Portée de la conversation : Jusqu'à 3 kilomètres

Source d'alimentation : 3 piles alcalines AAA

Puissance de transmission (Watts) : 0,5 PAR

Espacement des canaux (kHz) : 12,5

5 - EN CAS DE PROBLÈME

Plus d'affichage :

• vérifier les piles ou la batterie.
• recharger la batterie

Problème d'émission et de réception :

• vérifier que les radios sont réglés sur les mêmes canaux
• changer d'emplacement
• vérifier le volume
• assurez vous que le bouton PTT n'a pas été pressé par inadvertance

Problème d'interférence :

• les radios sont trop proche l'une de l'autre
• Les radios doivent se trouver à au moins 1,5 mètre de distance.
• Les radios sont trop espacées. Les obstacles perturbent la transmission

Problème de portée

- les obstacles naturel ou artificiel peuvent réduire la portée.

La garantie fournisseur LOGICOM est valable pour un usage normal de l'appareil tel qu'il est défini dans le cadre de la notice d'utilisation.

Sont exclues de cette garantie, les détériorations dues à une cause étrangère à l'appareil.

En particulier, la garantie ne s'applique pas si l'appareil a été endommagé à la suite d'un choc ou d'une chute, d'une fausse manoeuvre, d'un branchement non conforme aux instructions mentionnées dans la notice, d'une protection insuffisante contre la chaleur, l'humidité ou le gel.

La garantie s'étend uniquement à la France métropolitaine.

7 - PROCEDURE POUR CONTACTER LE S.A.V.

Remarque

Avant de rendre l'appareil au magasin, il est impératif de nous contacter afin d'être sûr que vous ayez une panne.

• Munissez-vous de votre appareil.
• Vous disposez de deux lignes clients : 01 48 63 67 94 ou 01 48 63 67 95.
• Un serveur téléphonique vous donnera une solution à chacun de vos problèmes.
